Замена замка зажигания и контактной группы на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Как производится замена замка зажигания ВАЗ-2109

Одним из главных узлов ВАЗ-2109 можно назвать замок зажигания, именно от него зависит успешный старт автомобиля и работа элементов, зависящих от электросети. Обычно он работает долго, безотказно, ломается крайне редко, но если это произошло, то замена неизбежна. Некоторые автолюбители проездили половину жизни и ни разу не столкнулись с этой проблемой, другим повезло меньше. В любом случае, чтобы уверенно ездить по дорогам, желательно знать, как самостоятельно заменить этот элемент автомобиля.

Распиновка замка зажигания ВАЗ-2101 — ВАЗ-2107

Замок зажигания у этих автомобилей находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт пластиковым кожухом.

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

• « » – метка, указывающая на то, что все системы, устройства и приборы, включающиеся при помощи замка, выключены (к таковым не относятся прикуриватель, плафон освещения салона, стоп-сигнал, в некоторых случаях магнитола);
• «I» – метка, информирующая о том, что бортовая сеть автомобиля запитана от аккумуляторной батареи. В этом положении ключ фиксируется самостоятельно, а электричество подается в систему зажигания, на электродвигатели отопителя и омывателя ветрового стекла, контрольно-измерительные приборы, лампы фар и световой сигнализации;
• «II» – метка запуска двигателя. Она указывает на то, что на пусковое устройство подано напряжение. Ключ в таком положении не фиксируется. Если его отпустить, он вернется в положение «I». Это сделано для того, чтобы не подвергать стартер лишним нагрузкам;
• «III» – стояночная метка. Если в этом положении вынуть ключ из замка зажигания, рулевая колонка заблокируется фиксатором. Разблокировать ее можно лишь вставив ключ обратно и перевести его в положение «0» или «I».

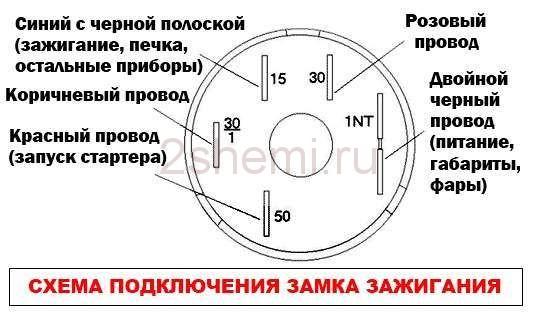

Замок зажигания имеет пять контактов и, соответственно, пять выводов, которые отвечают за подачу напряжения на нужный узел. Все они для удобства пронумерованы. Каждому выводу соответствует провод определенного цвета:

• «50» – вывод, отвечающий за подачу тока на стартер (красный или пурпурный провод);
• «15» – вывод, через который подается напряжение в систему зажигания, на электрические двигатели отопителя, омывателя, приборную панель (двойной провод голубого цвета с черной полосой);
• «30» и «30/1» – постоянный «плюс» (провода розового и коричневого цвета соответственно);
• «INT» – наружное освещение и световая сигнализация (двойной черный провод).

Что собой представляет

Для начала приведем строение замка.
Узнаем как он выглядит, из чего состоит, каков его принцип работы и так далее:

• Как и говорилось, замок зажигания – это очень важный элемент автомобиля Ваз 2109, ведь практически все имеющееся оборудование связано с ним.

Примечание. Хотя есть компоненты, которые никак не зависят от замка. Вот они: подсветка номерного знака, стоп-сигналы, габаритки, аварийка, лампочка салона и подсветка на торпеде.

• Замки зажигания встречаются разные: нового или старого образца. Первая разновидность без реле имеет три положения и короткий ключ, вторая с реле – четыре положения и длинный ключ.

Ваз 2109 неисправности замка зажигания

Схема

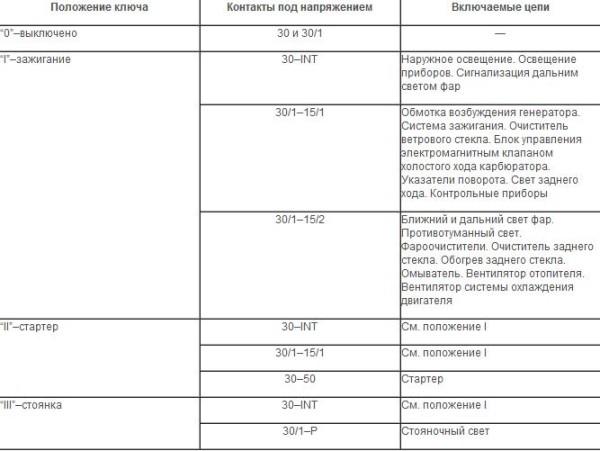

Ниже представлена типичная схема замка зажигания на «девятке».

В положении ключа “0”	Ваз 2109 обесточен, а питание есть только в проводах, которые идут напрямую на АКБ
В положении ключа “1”	Работают следующие компоненты авто: наружное освещение, свет фонарей, подсветка приборов, лампочка в салоне, все контрольные приборы, дворники, обогрев стекол и т.д.
В положении “2”	Стартер включается и работают все цепи положения “1”
В положении “3”	Все цепи, включая свет тормоза

Назначение и устройство

Главным назначением замка изначально была защита машины от угона, однако:

• Сегодня, как видно из практики, чтобы завести и угнать автомобиль, угонщикам совсем не обязательно наличие ключа, либо его дубликата
• Выражаясь понятнее, защита из замка раньше оправдывала себя, а сегодня она — «так себе»
• Оснащенные современными технологиями и приборами продвинутые угонщики способны всего за несколько секунд взломать электронную защиту самых современных противоугонных систем
• А уж на ваз 2109 личинка замка либо сам замок ваз 2109, либо его отечественный аналог вообще можно назвать развлечением для начинающих
• На самом деле, замок зажигания является обыкновенным прерывателем, который при повороте ключа размыкает либо замыкает определенную группу контактов
• Появление неисправности замка зажигания увеличивает вероятность угона транспорта в несколько раз, кроме этого создает большие неприятности вам и, по закону подлости, в момент совершенно неподходящий для этого
• Устройство любого выключателя зажигания сходно, оно состоит из замка и его контактной группы
• А контактная группа представляет собой две отдельных пластины, неподвижную и подвижную
• Подвижная пластина двигается при повороте ключа в замке и происходит замыкание контактов в нужной последовательности
• Уже сейчас на всех отечественных автомобилях успешно применяются выключатели, имеющие одинаковую конструкцию и порядок замыкания контактов

Причины замены

Как правило, замена личинок замков ваз 2109 осуществляется в таких случаях:

• Когда машину пытались угнать, и пострадала при этом личинка замка
• Если хозяин автомобиля потерял свои ключи
• Поломка личинки в процессе работы

Двигатель машины может не запускаться из-за плохого контакта.
Проверить это совсем не трудно, для этого достаточно иметь под рукой омметр, либо мультитестер с функцией омметра и пять минут времени:

• Отключаем «-» клемму от аккумулятора
• Снимаем нижний кожух с рулевой колонки

Сняли кожух и разомкнули контакты

• Отсоединяем контакты и проверяем сопротивление омметром
• У исправных контактов должно быть минимальное (нулевое) сопротивление
• Иначе вам необходима замена либо контактной группы, либо всего замка целиком

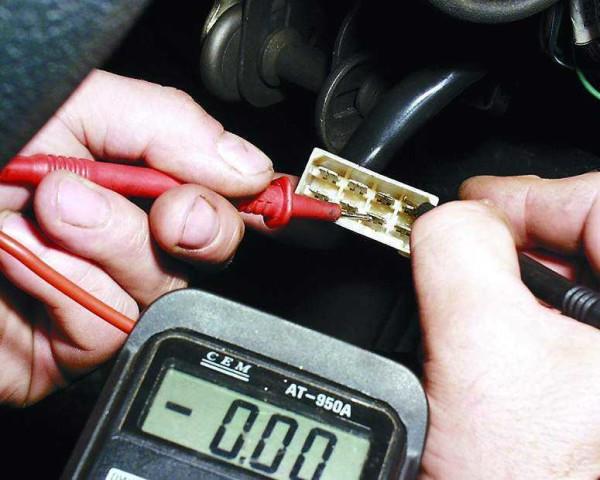

Замеряем сопротивление контактов при помощи омметра

Устройство

На ВАЗ-2109 можно встретить зажигание нового, а также старого образца. У старых образцов имеются 4 положения, длинный ключ и реле. У новых есть 3 положения и короткий ключ, а реле в нем вовсе не предусмотрено. Замок зажигания у ВАЗ-2109, так же как и у других автомобилей, рассчитан на выполнение двух функций: блокировать рулевую колонку (механическую) и замыкать контакты при повороте ключа (электрическую).

Электрическая часть работает в зависимости от поворота ключа:

• авто обесточено – 0;
• напряжение подано на всю электросеть – 1;
• подача тока только на стартер – 2;
• включение аварийного освещения.

Замена самой личинки замка либо контактной группы

Замена личинок замка ваз 2109 требует наличия инструментов:

• Новой личинки в комплекте с ключами
• Тонкой часовой отвертки
• Крестообразной отвертки
• Тонкого сверла
• Зубила
• Молотка
• Пассатижей

Не обязательно при любой поломке выполнять замену замка целиком, если причина неисправности кроется в сменных деталях, тогда выполняется частичный ремонт замка и замена личинок замков на ваз 2109 имеет смысл, когда ключ перестает свободно вращаться в замочной скважине. Еще вариант частичного ремонта – выполнение замены контактной группы, для этого достаточно минимума инструмента и немного разбираться в устройстве.
Разобраться в устройстве поможет наша инструкция:

• Ничто и никто не запрещает вам менять каждый раз замок целиком, и даже ездить на СТО, если вас устраивает цена
• После снятия кожуха открывается доступ к замку выключателя
• Личинка замка в принципе уже можно доставать на этом этапе
• Поэтому вытаскиваем боковой штифт, который удерживает ее в замке
• Это легко выполнить тонкой отверткой (часовой) при этом постукивая по ней небольшим молоточком
• Если таким образом штифт не вытаскивается, тогда попробуйте высверлить личинку аккуратно, при помощи тонкого сверла
• Если вам удобнее вынуть сначала, вынуть замок зажигания, прежде чем приступить к замене личинки, для этого необходимо отвернуть болты, крепящие выключатель зажигания к рулевой колонке
• Это необходимо делать, используя молоток и зубило, так как эти болты имеют срезанные головки
• Зубилом их надо слегка ослабить, а затем выкручивать пассатижами, как на фото внизу

Ослабляем болты, крепящие замок к рулевой колонке

• Теперь снимаем скобу и сам замок с колонки, отключаем обязательно его электрический разъем
• Выкручиваем саморез, крепящий реле зажигания, и достаем его из-под панели
• Отсоединяем разъем
• Разъединяем «массовый» провод
• Используя крестообразную отвертку, выкручиваем саморез
• Затем отжимаем защелку, и снимаем крышку, затем контактную группу
• Итак, мы вынули выключатель
• Вынимаем личинку своими руками и замка зажигания, как уже описывалось выше
• Производим ее замену
• Проверяем работу замка с установленной новой личинкой, для этого поворачиваем ключ зажигания
• Не забываем после установки, проверить правильную работу блокировочного механизма, нашего рулевого вала
• Когда механизм не срабатывает, при полном обороте рулевой баранки, надо отрегулировать расположение замка на рулевой колонке
• Только после завершения регулировки расположения и проверки работоспособности нашего механизма блокировки, можно затягивать болты, пока полностью не оторвутся головки, воспользуйтесь для этой цели накидным ключом «10»

Распиновка замка ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

Цоколёвка по старому типу

Распиновка замка зажигания ВАЗ-2109 с разгрузочным реле:

1. приходит +12В вположении I, II, III (стоянка)
2. приходит +12В вположении I, II, III (стоянка)
3. приходит +12В вположении III (стоянка)
4. положение I,уходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. положение I, уходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

Цоколёвка по новому типу

Распиновка замка зажигания ВАЗ-2109 нового образца:

1. приходит +12В постоянно
2. приходит +12В постоянно
3. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
4. приходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

Характерные неисправности

Ваз 2109 замок зажигания

Замок относится к системе зажигания автомобиля. Отметим сразу, что если наблюдаются проблемы, то устранить их можно своими руками, ведь, как правило, на «девятке» установлена устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как удостовериться в неисправности

Ниже приводится совет, как удостовериться, что замок зажигания действительно не работает:

• Вставляем ключ зажигания и поворачиваем его в определенное положение. Обязательно должно произойти при этом замыкание в цепи. Смотрим по схеме: если положение “1” ключа, работает ли наружное освещение или контрольные приборы;
• Рекомендуется проверить на всех положениях замка. Если наблюдаются отклонения от нормы, налицо неполадки с замком;
• Можно проверить функциональность замка зажигания и следующим способом: покрутить руль, который не должен блокироваться. Сработать же блокировка на работоспособном руле должна только при вторичном повороте ключа из положения “1” в положение “2”;

Ваз 2109 неисправность замка зажигания

• Достоверно проверить, работает ли замок, можно так: берем обыкновенную переносную лампу и подключаем ее одним концом к массе, другим – к замку. Включаем зажигания – если лампочка горит нормально, то замок в порядке. В случае, если лампочка горит слабо или вовсе не горит – замок неисправен.

Неисправности замка зажигания в ваз 2109

Распространенные неисправности

Среди них на первом месте следующие:

• Замок заклинивает. Это даже наблюдается в «девятках», когда поставлен замок новый. Причина – заводской брак или то, что приведено ниже.

Примечание. Заклинивать замок может и по причине проблем взаимодействия со стартером. В этом случае надо ввести внутрь замка немного силиконовой смазки и делать это каждый раз, как только замок заклинит.

• Замок может износиться со временем и это станет причиной его плохой работы;
• Замок зажигания легко приходит в негодность при неудачной попытке угона автомобиля, а также любом неаккуратном обращении.

Неисправности

Учитывая то, что замок зажигания рассчитан на выполнение двух функций, все поломки делятся на механические и электрические. К механическим неисправностям можно причислить заклинивание личинки в одном из положений, когда невозможно повернуть ключ. Контактная группа, которую пора менять, когда при повороте ключа двигатель автомобиля не заводится или же произошла деформация.

Электрические неисправности могут появиться при любом положении ключа, так как связаны с нарушением целостности электросети.

В ситуации когда контакт отсутствует – не функционируют все составляющие системы. При наличии контакта не в том месте, где требуется, произойдет короткое замыкание и перегрев, что приведет к необходимости установки нового замка.

Замена замка зажигания и контактной группы на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Замок зажигания ломается довольно таки редко, но всё же это бывает. После поломки замка его конечно же необходимо заменить на новый, но как это сделать спросите вы? Некоторые люди ответ на этот вопрос всё таки знают, а некоторые нет. Для незнающих людей как раз мы и подготовили эту статью, в которой будет описываться детально ход замены замка зажигания. А в конце этой статьи вы найдёте видео ролик, в котором будет подробно описываться ход замены этого замка.

Примечание!
Для замены замка зажигания, понадобятся следующие инструменты: Во-первых нужны будут отвертки, а так же пригодится сверло, небольшой молоток, пассатижи и обязательно нужно будет запастись зубилом!

Когда нужно менять замок зажигания и контактную группу?
Он подлежит замене при его поломки, а так же при потере ключа, и ещё в том случае если личинка в замке перестала поворачиваться и застопорилась на одном месте.
Контактная группа подлежит замене при её деформации, и ещё в том случае если после поворота ключа в замке, двигатель у автомобиля перестал заводится.

Примечание!
Прежде чем сразу говорить то что во всём виновата контактная группа замка, сперва проверьте контакты её колодок проводов на работоспособность. (Как проверить контакты контактной группы, смотрите ниже в рубрике: «Проверка контактов колодки проводов »)

Положения замка зажигания.

0 — Автомобиль обесточен.

I — Зажигание. Работают все приборы электро цепи.

II — Стартер. Начинает крутить стартер, отключаются ближний свет фар.

III — Стоянка. Работают все приборы, как и в положении зажигания.

Меняем контактную группу

Схема замка в разобранном виде

С точки зрения стоимости замена одной контактной группы получается наименее затратной:

• Все наши действия повторяются в принципе, как в выше описанном случае со снятием замка, придется снимать кожух и так далее
• Чтобы избежать распространенной неприятности, связанной с перепутыванием контактов, рекомендуется перед отключением пронумеровать (или как-то по-другому, их отметить)
• Такая мера сбережет ваши нервы и время
• Некоторые модели замков имеют в своей контактной группе стопорное колечко, и тут нам пригодится шило, чтобы его вынуть
• Важно потом не забыть вставить его на место
• Затем все собирается назад и прикручивается к рулевой колонке

На этом все, осталось завершить просмотр видео и спокойно менять любую деталь замка.

Замок зажигания ваз 2109 неисправности.

Самой распространенной проблемой замка зажигая является его отработка и заклинивание. При таких признаках нужно незамедлительно менять замок зажигания целиком, т.к. в случае заклинивания вы можете элементарно спалить стартер и тогда ремонт у вас станет в цену стоимости стартера. Еще одной из распространенных проблем бывает выход из строя контактной группы. В таком случае у вас выходит из строя сразу несколько приборов. Например, у меня сразу перестали работать ближний свет фар, печка, прикуриватель, отопитель заднего стекла. Заменив контактную группу на новую сразу все заработало.

© 2017 Ремонт и тюнинг отечественных автомобилей
Joomla! is Free Software released under the GNU General Public License.

Как заменить замок зажигания, проверить контактную группу и заменить её на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Снятие:
1) В начале с «АКБ — это аккумуляторная батарея», отверните гайку которая удерживает клему «-» на АКБ и после чего скиньте клему. (Как скинуть с АКБ минусовую клему, см. в статье про «Замену аккумулятора на ВАЗ », в «первом» пункте)

2) Затем снимите кожух рулевой колонки и оба под-рулевых переключателя. (Как снять кожух и оба переключателя см. в статье: «Замена под-рулевых переключателей »)

• Далее операция для наглядности будет показана при снятом руле, но всё же снять замок зажигания можно и не снимая руля.

3) Следом вставьте если замок позволяет, то в таком случае вставьте в него ключ зажигания и поставьте в положение «0».

Примечание!
Ключ нужно устанавливать в такое положение лишь для того, чтобы отключить противоугонное устройство!

4) Теперь выверните четыре болта, которые крепят замок зажигания. В том случае если эти болты у вас стоят болты со срезанной головкой, тогда сбейте их при помощи молотка и зубила. (Обязательно прочтите пункт «Важно! »)

Примечание!
Если не получится то в таком случае попробуйте высверлить все четыре болта, но только делайте это аккуратно не повредив ничего!

5) После того как болты будут ослаблены, извлеките их при помощи пассатижей из отверстия.

6) Далее с левой стороны снимите скобу, а с правой замок зажигания.

7) Теперь разъедините колодку проводов с электрическим разъёмом.

8) И в завершение подлезьте под приборную панель, и уже там отсоедините разъём идущий от замка зажигания к реле.

Установка:
Установка нового замка производится в обратном порядке снятию.

Проверка контактов колодки проводов:

1) В начале снимите замок с автомобиля, воспользовавшись для этого приведённым текстом выше.

2) Далее при помощи «Омметра» или же «Мульти-метра» с включенным на нём функцией «Омметр», подсоедините его выводы к электрическому разъему и после чего посмотрите на показания прибора.

Примечание!
Прибор должен будет чётко показывать «0», при ином стечение обстоятельств замените контактную группу!

Замена контактной группы:

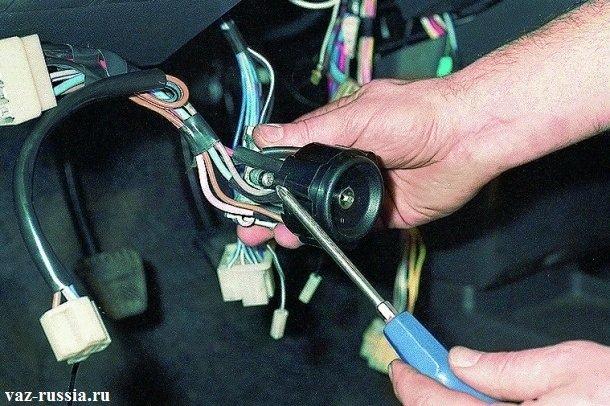

1) Для начала на снятом замке зажигания при помощи отвёртки отверните винт, который крепит крышку замка зажигания.

2) Затем отвёрткой отожмите две пластмассовые защёлки крепящие крышку замка.

3) После чего снимите крышку.

4) И в завершение, с замка зажигания снимите контактную группу.

Примечание!
Установка контактной группы, осуществляется в обратной последовательности!

Важно!
Не на всех автомобилях семейства «Самара» замок зажигания крепится к рулевой колонки четырьмя болтами, на некоторых автомобилях он крепится лишь при помощи двух болтов а сверху он закреплён при помощи крючка который указан красной стрелкой!

Дополнительный видео материал:
Ниже мы подготовили ролик, связанный с заменой замка зажигания на автомобилях «Самарского» семейства.

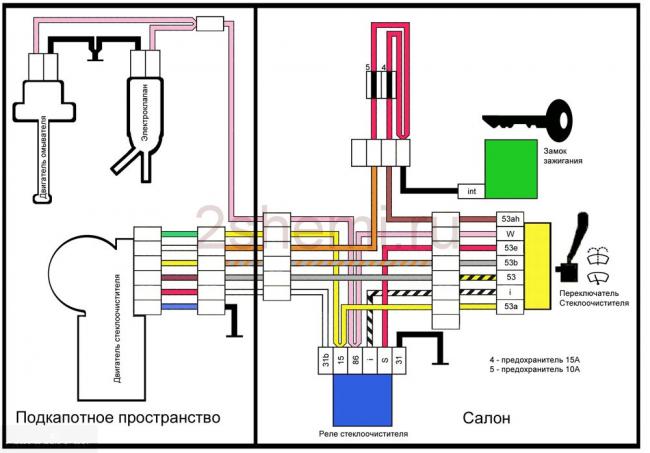

Схема ВАЗ и замка зажигания автомобиля

Устройство и принцип действия замочного узла

На автомобиле ВАЗ 2109 могут устанавливаться 2 штатные модификации замка. Старая имеет каталожный номер 21080-3704005-60. Отличается четырьмя положениями ключа (длинного), а также содержит реле зажигания. Новый узел с номером по каталогу 21080-3704005-30 имеет всего три положения ключа, реле в нем отсутствует.

Для подключения всех проводов на замок автомашины ВАЗ 2109, используется контактная группа. Каждому из положений ключа отвечает своя сбивка, а значит, группы потребителей.

Замкнутыми являются контакты «30» и «30/1». Все зависимые цепи питания являются отключенными.

В этой позиции производится подача напряжения на элементы системы управления зажиганием. Для этого замыкаются белый с коричневым проводом, а розовый — черным и голубым. При этом формируется несколько групп контактов. К примеру, «30 INT» включает цепь питания наружного, в том числе дальнего, освещения, подсветку приборной панели. Контакты «30/1» и «15/1» дают напряжение на лампы указателей поворотов, реверсного хода, элементы системы зажигания и т. д. Пара «30/1», «15/2» питает фары ближнего/дальнего освещения, противотуманки, омыватель, вентиляторы.

Включенное на предыдущем этапе реле зажигания продолжает работать. Основной является пара контактов «30», «50», которая дает напряжения для работы стартера. Параллельно ей должны формироваться цепи от контактных соединений «30/1», «15/1», а также «30/1», «15/2». Потребители, которые при этом подключаются, аналогичны описанным для положения «I». Розовый провод в контактной паре вместе с черным замыкается на красный (вместо голубого).

Используется для подачи напряжения на компоненты системы стояночного («30/1 Р») и габаритного освещения/подсветки приборной панели («30 INT»). Черный провод формирует замкнутую цепь вместе с коричневым и розовым.

Замок, его схема выполняют две функции: электрическую и механическую. Суть первой заключается в замыкании определенных групп контактов, исходя из позиции ключа. С точки зрения механики, при выключенном зажигании блокируется рулевое колесо, делая невозможным его вращение. То есть, вторая функция является защитной.

Популярные статьи

• Регулировка уровня топлива в поплавковой камере ка. Неправильно установленный уровень топлива в поплавковой камере карбюратора может явиться. 349 views
• «Провал» при нажатии на педаль «газ. Провал – внезапный перебой в работе двигателя автомобиля. Может возникнуть на. 336 views
• Жиклеры карбюраторов Солекс. Карбюраторы семейства Солекс имеют практически одинаковое устройство (корпус, крышка). Но. 311 views
• Установка момента зажигания (угла опережения зажиг. Установка момента зажигания – это одна из основных настроек. 288 views

Возможные неисправности и способы их устранения

Характер неисправностей замочного узла на автомобиле ВАЗ 2109 также может быть электрическим либо механическим.

К первой группе можно отнести нарушения целостности электрических цепей в коммутаторе при определенном положении ключа. Если контакт отсутствует, то подключенные потребители могут не работать, или же автомобиль вовсе не заведется. Если контакт есть, но замыкаются не те участки цепи, которые должны, это чревато коротким замыканием и термическим повреждением замка. Он начнет плавиться, появится характерный запах. В зависимости от масштабов бедствия, скорее всего, понадобится замена контактной группы.

С точки зрения механики, может застопориться в каком-либо положении сердцевина/личинка. В таком случае физически невозможно будет провернуть ключ в замке. Единственно верным вариантом ремонта будет замена всего узла.

Для диагностики неисправностей в электрических цепях нужно запастись следующими инструментами.

1. Мультиметр, или тестер. При его отсутствии, как вариант, можно использовать контрольную лампочку, работающую под напряжением 12В.
2. Набор отверток, ключей для демонтажа замка. Поскольку единственным вариантом ремонта механических неисправностей является замена деталей, которые вышли из строя, то они пригодятся и в этом случае.

Перед началом диагностики придется отсоединить клеммный блок и прозвонить все контакты в той последовательности, которая соответствует каждому из положений ключа. Для наглядности под рукой должна быть электрическая схема агрегата. Если цепь замыкается, то на приборе будет присутствовать индикация сопротивления.

Замена замка должна начинаться с его обесточивания. Для этого придется ослабить гайку крепления и снять отрицательную клемму аккумулятора. После этого снимается защитно-декоративный кожух, переключатели поворотов/стеклоомывателей. Замок к рулевой колонке крепится при помощи четырех винтов или двух винтов и крючковой защелки. Снять его может оказаться проблемно из-за винтов. В этом случае их придется срезать либо высверлить, делая все крайне аккуратно. Клеммная колодка разъединяется, и процесс демонтажа на этом можно считать оконченным.

Сборка нового замочного узла происходит аналогично, но в обратном порядке.
