Центральный замок ваз 2115 неисправности. Не работает центральный замок ваз

Для установки любой сигнализации своими руками следует подробно изучить ее инструкцию.
В нашем примере мы рассмотрим установку сигнализации модели Starline A91.

Сигнализации этой фирмы отлично подходят для установки на автомобилях ВАЗ -2114 и ВАЗ -2115

Перед установкой сигнализации на автомобиль ВАЗ — 2115,2114, нужно хорошо представлять устройство автомобиля, а также определиться, что подключить к сигнализации.

Причины выхода из строя центрального замка и устранение неполадок

Если центральный замок (ЦЗ) не работает, то водитель не может попасть внутрь авто. В статье рассматриваются основные типы неисправностей, как открыть двери в случае неполадок, а также даются рекомендации по ремонту вакуумного и электрического ЦЗ.

Схема Подключения Центрального Замка Ваз

Желание водителей уберечь свое транспортное средство от взлома и угона вполне логично. Центральный замок стал популярным средством защиты наравне с сигнализацией, автоматической блокировкой дверей, иммобилайзером.

• Предназначение и устройство центрального замка
• Принцип работы ЦЗ
• Управление брелоком и ключом зажигания
• Электрические схемы центрального замка
  • Схема двери автомобиля форд с внешним реле
  • Схема центрального замка на ауди
  • Схема на ВАЗ2110
  • Где находится предохранитель?

  Центральный замок Ваз 2114



  Разное

  Центральный замок ваз 2114 (далее ЦЗ) это механизм, который обеспечивает одновременное закрытие или открытие всех четырех дверей в автомобиле. Данная опция очень удобна, избавляет от необходимости каждый раз дотягиваться и производить блокирование дверей вручную. Такое централизованное управление приходится весьма кстати при установке систем авто сигнализации, что значительно расширяет возможности и вариации использования запорного механизма.



  Работа самого замка не зависит от того работает ли двигатель автомобиля или факта включения зажигания. Запитка происходит непосредственно от аккумуляторной батареи.
  Довольно распространена ситуация при которой система работает со сбоями. Например, когда замки некоторых дверей закрываются, а остальных нет. Либо процесс закрывания происходит с большим трудом, заеданиями, частичным несрабатыванием защелок. Знакомая многим автолюбителям ситуация, не так ли? Причин для некорректной работы узла существует несколько, на них мы остановимся более подробно.

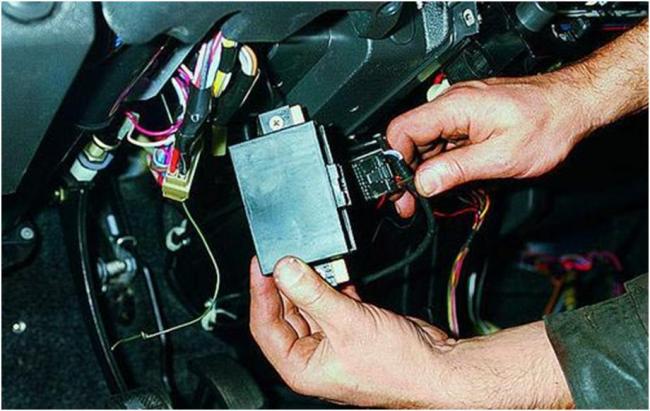

  Блок управления центральным замком ваз 2114 — где находится

  Решил я на свою «четырку» установить китайский блок управления центральным замком (далее — БУ), просто чтобы удобнее открывать двери, особенно зимой.

  Принцип работы ЦЗ



  Для начала, давайте разберемся, какой принцип работы центрального замка на ВАЗ 2114? Работа центрального замка предполагает передачу сигнального управления в определённую точку, после чего следует активация реле. В результате этого, при нажатии кнопки на брелоке, дверь автомобиля будет закрыта, или же наоборот — открыта. Достаточно простое объяснения.

  Однако этого хватает, чтобы выделить первую проблему с центральным замком, с которой все имеют дело. Это, как несложно догадаться, вопрос технического характера. Другими словами, внутреннее состояние устройства.



  • Читайте также:

    Центральный замок ваз 2115 неисправности. Не работает центральный замок ваз

  Как мы уже знаем, управления ЦЗ происходит по принципу передачи сигнала управления с точки А, в точку Б. Именно здесь и кроется загвоздка, которая объясняется по ряду причин.

  • некорректный монтаж прибора или неправильная настройка;
  • климатическое воздействие.



  7 распространенных неисправностей

  Почему не работает центральный замок ваз 2114, спросите вы?
  Чаше всего перебои возникают при температурных перепадах, влажной погоде. Первые признаки — нечеткая работа замка, заклинивание или не полное срабатывание.

  Ниже перечислим топ главных поломок:



  1. Неисправность реле. В данном случае можно обойтись «малой кровью», купить и поменять деталь проще простого.
  2. Замыкания. Данный вариант уже более проблематичен, нежели предыдущий. Теперь нам понадобится мультиметр, с помощью него необходимо прозвонить проводку.
  3. Нарушение электропроводки. Здесь речь идет об обрывах, нарушениях изоляции. Требуется тщательный осмотр.
  4. Активные помехи со стороны «Г-образных» пружинок при работе тяги. Эта неисправность, а вернее недоработка, заключается в том, что пружина, которая помогает в движении механизму замка, со временем создает препятствия для свободного хода. В результате возникают проблемы с работой ЦЗ. Решение вопроса простое и одновременно гениальное – извлечь все пружинки из 4 дверей. С точки зрения работоспособности механизма, отсутствие пружины не скажется на его работе, наоборот, центральный замок заработает с новой силой!
  5. Выход из строя блока центрального замка. Такая ситуация не слишком распространена, но имеет место быть. Проверить блок можно при помощи знакомого нам мультиметра. Все что нужно это замерить напряжение на контактах БЦЗ. При отсутствии измерительного прибора, возможно, прибегнуть к следующему методу: напряжение с отрицательной клеммы аккумуляторной батареи нужно передать на контакты моторедуктора, после чего можно понаблюдать за работой узла.
  6. Неисправность предохранителя центрального замка ваз 2114.Проблема может быть спровоцирована работой узла в условиях повышенных нагрузок (например, когда затруднен ход сердцевины). Довольно распространенное явление среди любителей всевозможного тюнинга, изменения стоковых накладок на двери. В результате таких модификаций зазор под ходунок оказывается меньшего диаметра, нежели заводской. Как результат – затруднение работы ЦЗ, повышенная нагрузка на привод и электрику в целом. Потому не удивительно, что предохранитель перегорает.
  7. Активатор ЦЗ неисправен. Один из самых уязвимых элементов в системе. Выходу из строя способствует воздействие влаги, окисление, механический износ в результате трения.

  Предназначение и устройство центрального замка

  Центральный замок в автомобиле это общее название системы блокировки замков на дверях автомобиля и крышки топливного бака. Функция не относится к обязательной, поэтому водитель сам решает надо ли ему его устанавливать. Центральный замок двери автомобиля работает как при включенном, так и выключенном зажигании.

  Центральный замок с дистанционным управлением состоит из:

  • входящих регуляторов – находятся в конструкции замка и в дверных концевых выключателях. Их главное назначение заключается в том, чтобы фиксировать настоящее положение дверей, а также передавать сигнал на блок управления. Еще два датчика расположены в кулачковом механизме, который монтируется на передние двери. Благодаря этому происходит их блокировка/разблокировка. Сигналы поступают на узел регулирования;
  • блок управления центральным замком – распределяет полученные импульсы на аналогичный центральный узел. Впоследствии сигнал поступает на узлы регулирования дверьми, замок багажника и топливного бака. Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности;
  • исполнительные устройства – по своей сути это двигатель постоянного тока, который связан с редуктором.



  • Фейсбук
  • Гугл+
  • ЖЖ
  • Blogger
  • Читайте также:

    Почему не работает центральный замок на Шевроле Нива

  Введение

  Я полез в интернет за поиском информации, как люди подключают данные китайские блоки к ВАЗ и пришёл к выводу, что все устанавливают такие блоки ужасно кустарно, убирая половину проводки, добавляя какую-то свою и в итоге — всё это «успешно» не работает. Среди кустарных инструкций подключений, я наткнулся на единственную нормальную статью Soliderus, который устанавливал схожий БУ на свой Chrysler, его статья очень помогла мне. Но так как у нас суровый отечественный автопром, пришлось изобретать свою схему подключения, но обо всём по порядку.

  Пожалуйста, прочитайте сначала эту статью целиком, прежде чем разбирать машину, возможно у вас не будет каких-либо комплектующих под рукой или у вас будет отсутствовать какая-либо штатная проводка.

  Возможности устранения проблем



  Проблемы кажутся достаточно серьезными. Но не спешите огорчаться. Зная эти причины, вы можете задать себе вопрос: «Почему не работает центральный замок на ВАЗ 2114? В чем проблема?»

  Для начала необходимо провести самостоятельную диагностику, которая позволит определить дальнейшие действие. Если автомобиль производит звук закрытия дверей, но ничего не происходит, то следует открутить фиксаторы с дверей, после чего запереть автомобиль. Если двери замыкаются единично, для починки следует купить новые с соответствующим диаметром.

  Отличным советом будет проверить внутреннее состояние центрального замка. Часто, причина проблемы может быть в сухом покрытии проводов. В этом случае, стоит смазать машинной смазкой и закрепить материалы на нужные места.

  Возможно, пульт дистанционного управления имеет слабый заряд. В этом случае стоит заменить батарейку или, если нужно, сам пульт.



  Другой вид проблем имеет несколько иной характер — неработоспособность, вина которому — климат. Нестабильность в работе замка, может быть, по причине низких температур, которые приводят к заморозке системы подачи сигнала. Или, что бывает чаще, — попадания воды в центральный замок ВАЗ 2114. Эта проблема элементарно решается сушкой определённых мест ЦЗ.

  Полезный совет: Одна из наиболее распространенных проблем центрального замка — это разряженные батарейки. Специалисты рекомендуют менять их 2 раза в год. Причиной для замены, может служить некорректное срабатывание с дистанции 4-5 метров.





  • Читайте также:

    Почему не работает центральный замок на Шевроле Нива

  Причины неисправностей

  Если перестал работать центральный замок сначала необходимо проверить блок предохранителей. В системе ЦЗ часто происходят замыкания и различные нарушения, что приводит к перегоранию предохранителей.



  Проверка предохранителей системы

  ЦЗ не срабатывает при полной разрядке аккумулятора. Для проверки нужно открыть центральный замок с ключа и попробовать завести машину. Если она не заведется, то причина в разрядке АКБ.

  Причина, почему не работает ЦЗ, может быть в поломке электроники. Открыть машину можно без ключа с брелка. Если центральный замок с брелока не открывается, следует проверить батарейки и кнопки брелка. Они могут залипать и не срабатывать в нужный момент.

  На следующем этапе, пользуясь инструкцией, следует проверить управляющий блок сигнализации. Возможно, что из-за неполадок в нем, ЦЗ работает, но не закрывает все двери. В последнюю очередь проверяется микроплата, которая находится на моторчике активатора, заодно следует проверить и сам привод. Неисправные детали необходимо заменить.



  Электрическая схема подключения ЦЗ

  Если не работает центральный замок, это может быть связано с механическими неполадками: неисправен шланг привода личинки. Поступающий на управляющий блок сигнал с брелка передается моторчику на дверях, который должен сработать и подействовать на шланг, закрепленный в личинке. Если один из концов шланга выпадает из личинки, привод оказывается отключенным. В этом случае дверь не сможет открываться либо закрываться. Таким образом, причины, почему не работает замок или работа происходит со сбоями, могут быть как электрическими, так и механическими.

  • Читайте также:

    Замена замка зажигания и контактной группы на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

  Почему не работает центральный замок на ВАЗ-2112: основные причины

  Центральный замок, или как его коротко называют «ЦЗ» — нужная и необходимая вещь для любого автомобиля, позволяющая владельцу лишь одним движением руки открыть и закрыть любую дверь в автомобиле. Однако случается так, что эта система перестаёт функционировать полностью, либо отдельные её части не работают должным образом.

  Существуют причины по которым может отказать та или иная часть центрального замка, и о каждой мы расскажем ниже подробно.

  • 1 Не работает центральный замок: признаки неисправности и причины их возникновения 1.1 Нет контакта в приводе
  • 1.2 Перегорел предохранитель
  • 1.3 Провода центрального замка перебиты
  • 1.4 Перегорел блок
  • 1.5 Активатор центрального замка неисправен

  Модификации авто 2115

  ВАЗ-2115. Самый первый автомобиль, который выпускался с 1997 года. На него устанавливался 1,5-литровый карбюраторный двигатель мощностью 76 лошадиных сил. Максимальная скорость составляла 165 км/ч, а время разгона от 0 до 100 км/ч составляло 13,2 секунды.

  ВАЗ-21150. Очередная модификация, выпущенная в 1998 году, оснащалась 1,5-литровым карбюраторным двигателем мощностью 68 лошадиных сил. была снята с производства в 2000 году.

  ВАЗ-2115-20. Выпущенная в 2000 году модификация автомобиля, оснащенная 1,5-литровым инжекторным двигателем ВАЗ-2111 мощностью 77,8 лошадиных сил. Максимальная скорость составляла 170 км/ч, а время разгона с 0 до 100 км/ч 14 секунд.

  ВАЗ-2115-40. Модификация с инжекторным двигателем объемом 1,6 литра, которая выпускалась с 2003 года. Максимальная скорость автомобиля составляла 158 км/ч, а время разгона до 100 км/ч занимало 13,2 секунды.

  ВАЗ-2115-91. Автомобиль с роторно-поршневым двигателем Ванкеля объемом 1,3 литра и мощностью 135 лошадиных сил. Максимальна скорость 190 км/ч, а время разгона до 100 км/ч составляет 9 секунд.

  ВАЗ-21154. Последняя модификация автомобиля с новым двигателем ВАЗ-11183 объемом 1596 см3 и мощностью 81 лошадиную силу. Выпускалась с 2007 года. Максимальная скорость и время разгона до 100 км/ч точно такое же как у ВАЗ-2115-40.

  Инструкция по установке ЦЗ

  Перед установкой ЦЗ следует изучить схему подключения

  Фотогалерея «Схемы центрального замка»

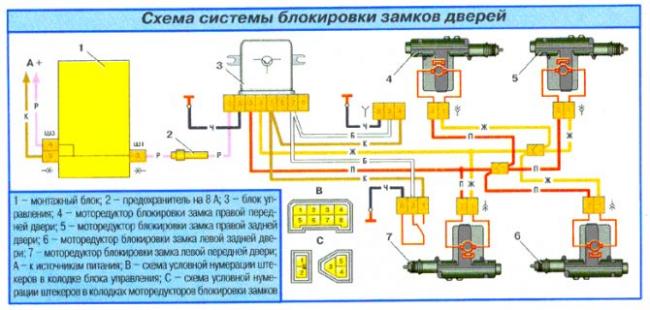

  1. Схема центрального замка ВАЗ 2114

  2. Схема подключения ЦЗ

  3. Схема подключения ЦЗ к сигнализации

  Управляющий модуль ЦЗ находится с левой стороны под панелью. От него отходит 6 проводов. Чтобы установить ЦЗ, нужно отсоединить коричневый и синий провода.

  Перед подключением необходимо проверить, чтобы в дверях были установлены активаторы с 5-ю выходами. Если они отсутствуют, их следует установить.

  В автомобиле , отвечающий за открывание дверей, обычно белого цвета и соединен с 7 клеммой. Если нет соединения с клеммами 7 – 5, то 8-я клемма соединяется с коричневым проводом. Этот провод отвечает за открытие дверей. Клеммы 5 и 6 предназначены для закрытия дверей.

  Для установки ЦЗ следует приобрести дополнительные элементы:

  • 2-3 диода 1N4001 на 1А;
  • один диод марки 1N5401 на 3 А;
  • 2 диода на 4 или 5 А, если отсутствуют отдельные выходы на поворотники.

  Центральный замок ваз 2114 (далее ЦЗ) это механизм, который обеспечивает одновременное закрытие или открытие всех четырех дверей в автомобиле. Данная опция очень удобна, избавляет от необходимости каждый раз дотягиваться и производить блокирование дверей вручную. Такое централизованное управление приходится весьма кстати при установке систем авто сигнализации, что значительно расширяет возможности и вариации использования запорного механизма.

  Работа самого замка не зависит от того работает ли двигатель автомобиля или факта включения зажигания. Запитка происходит непосредственно от аккумуляторной батареи. Довольно распространена ситуация при которой система работает со сбоями. Например, когда замки некоторых дверей закрываются, а остальных нет. Либо процесс закрывания происходит с большим трудом, заеданиями, частичным несрабатыванием защелок. Знакомая многим автолюбителям ситуация, не так ли? Причин для некорректной работы узла существует несколько, на них мы остановимся более подробно.

  Ремонт частичных отказов вакуумного ЦЗ

  Во многих случаях неисправности ЦЗ сопровождаются продолжительной работой насоса. Он не прекращает работать пока его не отключит защита.

  1. ЦЗ открывает и закрывает двери до тех пор пока компрессор не отключится. В такой ситуации причина в неисправности выключателя привода. На плату насоса с активатора поступает напряжение, при поступлении на плюс двери открываются или закрываются. Необходимо отремонтировать выключатель или заменить его новым.
  2. Двери закрываются и открываются, центральный замок не открывает лишь некоторые из них, при этом компрессор продолжает работать пока не сработает защита.

  Причин неисправностей может быть несколько:

  • нарушена герметичность шлангов вакуумной магистрали;
  • сигналы на плату управления компрессором поступают, но он на них не реагирует;
  • от концевого выключателя привода одной из дверей до платы управления насосом не поступает сигнал, поэтому не смотря, на то, что двери открылись либо закрылись, компрессор продолжает работать.

  При не герметичности шлангов, следует проверить всю магистраль. Порванные шланги меняют целыми. Если трубки целые, может быть негерметичен привод или появились трещины в мембране. Неисправные детали заменяют новыми или покупают новый замок в сборе (автор видео — АвтоМалярка c Нуля).

  Во втором случае проверяют всю электросеть от активатора до управляющей платы, а также напряжение на каждом проводе. Если найден обрыв цепи, его нужно устранить.

  Причина может быть в неисправности блока управления компрессором. В таком случае нужно его разобрать и аккуратно зачистить контакты клемм. Если это не дало положительных результатов, то нужно проверить и отремонтировать схему платы управления.

  Теория

  Перед началом установки, хочу вас предупредить о характеристиках конкретно моей машины ВАЗ 2114 (2006 года выпуска, комплектация «Люкс», проводка под торпедой нумеруется как «ВАЗ 2115-…»), так как сам, на личном опыте, видел «четырки» и «пятнашки» одного года выпуска, одной комплектации, но с абсолютно разной проводкой (предположу, что это происходило из-за разных поставок проводки на конвейер).

  После просмотра информации в интернете, я пришёл к выводу, что подавляющее число людей устанавливают БУ по не правильной схеме «D», из инструкции, которая не подойдет к семейству «Самар» (ВАЗ 2108/09/99/13/14/15), так как открытием и закрытием дверей (а точнее подача сигнала на БУБД (Блок Управления Блокировкой Дверей)) в Самарах управляет «минус», а по схеме «D» — управление происходит подачей «плюса» на БУБД. Как я выяснил, такая схема работает только при удалении штатного БУБД и работает БУ через раз и работает только одна кнопка на ключе управления. В моём случае, при подключении схемы «D» (попробовал подключить вместе с БУБД) — я спалил несколько предохранителей и начал искать другой метод подключения.

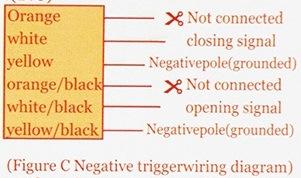

  Нужная, рабочая нам схема — это схема «C»



  По этой схеме, наш БУ будет подавать сигнал «минус» на БУБД и всё будет работает штатно, без удаления самого БУБД.

  Другие варианты отказа системы

  Вышеперечисленные проблемы являются основными причинами повреждения. Однако существует и более сложный механизм, дефект которого не может быть оставлен без внимания.



  Бывает, что при ручном способе активации ЦЗ не работоспособен. В данном конкретном случае, скорее всего не работает предохранитель центрального замка ВАЗ 2114. Его состояние зависит от температуры среды. По причине переохлаждения, происходит нарушения работы и он выходит из строя, в следствии этого, ничего не происходит. ЦЗ не реагирует на сигнальные импульсы. Другая причина, это высокая температура, которая приводит к короткому замыканию.

  Факт: Часто, центральный замок работает с перебоями в определённых местах. Обычно, причиной этому, являются электромагнитные помехи.

  Ремонт электрического ЦЗ

  Соленоиды ЦЗ со временем плохо переносят пониженные температуры из-за высокой влажности, особенно весной и осенью. Сначала они начинают подклинивать, а потом дверь уже не закрывается и не открывается. Соленоиды можно почистить и смазать, но лучше заменить приводами с моторчиком.



  Электрический привод ЦЗ

  Активаторы могут не срабатывать или срабатывать частично на одной из нескольких дверей по следующим причинам:

  1. Повреждения в цепи или некачественные контакты в электрической проводке.
  2. Неисправно реле.
  3. Если управление осуществляется с платы, то возможно, что причина в ее неисправности.
  4. Плохой контакт на клеммах устройств или повреждения в электросхеме привода.
  5. Износ комплектующих активатора.
  6. Перегорела обмотка.

  Ремонт центрального замка автомобиля следует начинать с проверки неработающих активаторов: поступает ли на них напряжение. Если активирована функция закрытия дверей, должно поступать напряжение на один провод. Если поступает сигнал на открывание, с 1-го провода напряжение уходит и появляется на 2-м. Исходя из полученных результатов, выполняются дальнейшие действия: проверяют либо активатор и ремонтируют его в случае неисправности, либо проверяют всю цепь, исправляя поврежденные участки. Обрыв проводов чаще всего встречается в гофре.

  Извините, в настоящее время нет доступных опросов.

  Схемы жгутов проводов ВАЗ-2115

  С 9-ти контактной квадратной колодкой на инжектор, нефиксируемой кнопкой включения зптф, и реле блокировки стартера (инжектор отключает стартер если двигатель запущен).

  Видео «Ремонт ЦЗ»

  В этом видео рассказывается, как избавиться от проблем с ЦЗ автомобиля (автор ролика — Ксю и Ден. Живой блог).

  Управление брелоком и ключом зажигания

  Все больше набирает популярность центральный замок с пультом. Если управление происходит с брелока, то сигнализация и управление центральным замком происходит автоматически. После нажатия кнопки сигнал идет на замок и двери блокируются.



  • Фейсбук
  • Гугл+
  • ЖЖ
  • Blogger

  Выводы, покупка центрального замка с дистанционным управлением и другая полезная информация

  Для того чтобы установить центральный замок, который будет закрывать все двери при повороте ключом, следует приобрести отдельный блок центрального замка (небольшая «черная коробочка»), а также специальный мастер-активатор (5 выводов) для водительской двери, либо также и для передней пассажирской (где есть «личинка» замка и возможность открыть дверь с помощью ключа).

  В этом случае нет необходимости устанавливать сигнализацию, а сам процесс монтажа и подключения актуаторов аналогичен примеру выше. Отличия заключаются лишь в том, что придется проложить дополнительные провода для электрозамка водительской двери, а также «разобраться» со схемой подключения блока управления ЦЗ.

  Возможные неисправности системы блокировки

  Если при повороте ключа в замке или нажатии клавиши на пульте не будет происходить никакой реакции, это значит, что .

  Все причины неисправности ЦЗ можно разделить на два вида:

  • технические;
  • связанные с климатическими явлениями.

  В первом случае поломки возможны из-за неправильной установки или настройке системы блокировки. Возможен естественный износ после долговременной эксплуатации. Срок службы напрямую зависит от качества устройства.

  Во втором случае ЦЗ может отказать под влиянием низких температур, он может заморозиться. Замок может не работать при попадании воды в механизм во время дождя или таяния снега.

  ЦЗ может не работать из-за некорректно установленной или . В этом случае следует выполнить диагностику системы блокировки. Управляющий активатор устанавливается в дверь водителя. Как только срабатывает привод, по соответствующим каналам подаются сигналы остальным активаторам, согласно которым выполняется необходимое действие. Поэтому следует проверить работу замка с помощью ключа и кнопки на брелоке.

  Если двери то закрываются, то нет, то причина может быть в цепи управления или нарушении целостности электрической цепи автосигнализации. Причиной несрабатывания ЦЗ может быть недостаточный заряд АКБ или сгоревший предохранитель. В зависимости от цепи, которая используется, может быть несколько предохранителей. Их нужно все проверить и заменить неисправные.

  Предохранитель может сгореть как только его поставили, при коротком замыкании или перегрузке, например, при управлении ЦЗ с брелока, а не ручным способом. При теплой погоде причина в коротком замыкании, которое возможно при плохих контактах или обрыве цепи. Причиной поломки может быть неисправность блока управления ЦЗ.

  Проверить работоспособность блока можно с помощью мультиметра, проверив поступление питания на активаторы. Подача тока на контакты блока осуществляется путем отпирания и запирания водительской двери. Если блок управления оказался поломанным, его нужно заменить.

  Причины неисправности ЦЗ

  К основным причинам выхода из строя ЦЗ транспорта ВАЗ-2114 наши специалисты относят:

  1. Воздействие климатических условий.
  2. Неправильный монтаж и настройка замка.

  Перед тем как обратиться к специалисту, владелец автомобиля может самостоятельно провести осмотр, благодаря которому определит последующие действия. В том случае, если у автомобиля появляются звуки, которые говорят о том, что дверь открывается или закрывается, то необходимо будет снять (открутить) фиксаторы, а потом закрыть дверь. Единичное закрытие дверей говорит о том, что нужно приобрести новые.

  Наши специалисты советуют проверить состояние внутренней части ЦЗ. Причиной того, что замок не срабатывает, может являться отсутствие смазки на проводах. Необходимо сделать обработку.

  Слабый заряд пульта управления (дистанционного) способен стать еще одной причиной, по которой не может работать дверной механизм. Исправить проблему вполне реально при помощи замены батареек или покупки нового пульта.

  Неработоспособность ЦЗ ВАЗ-2114 может зависеть и от климатических условий. Низкая температура, приводит к обледенению системы передачи сигнала. Также на работу замка влияет и попадание влаги. Примечательно то, что решить такую проблему очень легко. Необходимо буквально высушить влажные участки ЦЗ (центрального замка).

  Все вышеперечисленные причины, которые не дают полноценно работать ЦЗ ВАЗ-2114 довольно простые и могут быть устранены самостоятельно. Но стоит отметить, что существует и ряд причин, которые имеют достаточно сложные дефекты. К таким относится и сгоревший предохранитель ЦЗ, работа которого зависит от окружающей среды (температуры), а именно:

  • высокая температура;
  • холодный воздух.

  При переохлаждении нарушается вся схема работы, и замок приходит в негодность. В результате этого центральный замок не реагирует на импульсы сигналов. Примечательно, что высокая температура окружающей среды может привести к замыканию системы.

  Что делать, если не срабатывает привод?

  При любой поломке следует продиагностировать полностью все оборудование, чтобы разобраться, где конкретно произошел сбой.

  Привод центрального замка не будет работать и передавать сигнал на двери в том случае, если контакты окислились, и проводящие провода из-за этого оборвались. Импульсы просто нечем передавать. Кроме того, мог сломаться концевой выключатель активатора двери, поэтому сигнал не поступает.

  Ремонт надо начинать с проверки питания и целостности проводов – чаще всего порыв происходит между кузовом и дверью.

  Если поломка произошла в автомобиле ВАЗ, то поиск надо начинать с предохранителя.



  • Фейсбук
  • Гугл+
  • ЖЖ
  • Blogger

  Где находится предохранитель?

  Деталь может располагаться в двух местах: под центральной консолью или в монтажном блоке. Однако плавкая вставка находится за предохранительным блоком. В большинстве случаев происходит окисление проводков, поэтому обычный предохранитель рекомендуется заменить на флажковый.

  Принцип работы центрального замка

  Центральный замок — это система, которая при определенной команде выполняет функцию открывания или закрывания объекта. Для удобства в работе эта операция выполняется дистанционно. Некоторые автолюбители выбирают функцию закрытия всех дверей по истечении некоторого срока. Она очень удобна для тех случаев, когда водитель не успевает или забывает закрыть дверь автомобиля. Как правило, при помощи дальностного пульта можно управлять и багажником, и капотом, закрывать и открывать стекла. Самый распространенный способ управления дистанционным пультом — эта нажатие одной кнопки, после чего срабатывают все замки на автомобиле. Если пульт не работает по некоторым причинам, то нужно вставить ключ в дверной замок и повернуть его по часовой стрелке. Если произойдет ДТП, система безопасности автомобиля срабатывает автоматически, все замки открываются. В основе механизма центрального замка есть входящие датчики, находящиеся в самой конструкции. Это микропереключатели и включатели дверей (концевые), актуаторы и блок для управления. Концевой выключатель должен удерживать расположение дверцы, и эта информация должна передаваться на управляющий блок. Переключатели осуществляют фиксацию конструктивной детали дверного замка. Кулачковым устройством оборудуют двери машины спереди. Для фиксации кулачка передние двери оборудованы микропереключателями: на каждый механизм приходится по две детали. Блокирование замка формирует один переключатель, а разблокирование — второй. Есть еще два микропереключателя, которыми пользуется центральный запирающий механизм. На рычажном устройстве в приводе замка установлен пятый переключатель. Он служит для определения положения двери: при открытой дверце контакты переключателя замыкаются, система центрального замка деактивируется. Электронный механизм (блок) воспринимает сигнал от микропереключателей и отправляет информацию на центральное управление. Для того чтобы открыть какой-то объект, центральное устройство направляет сигнал на определенные блоки управления, тем самым приводя в действие механизмы в замках.

  Распространенные неисправности узла

  Зачастую управление центральным замком ВАЗ-2114 осуществляется некорректно по причине того, что замыкание контактных пар происходит с запозданием. Распространенной причиной этого является нарушение регулировки тяги расположенной между моторедуктором и кнопкой блокировки, либо ее заедание. Говоря проще, при нажатии кнопки положение тяги не позволяет полностью замкнуть контактные пары привода.

  Дверь со стороны водителя может быть запертой, при этом остальные останутся открытыми из-за того что контакты управляющего блока замкнулись не до конца. Такая неисправность носит исключительно механический характер, и для ее устранения достаточно отрегулировать тягу или свободный ход кнопки в случае ее заедания.

  Помимо этого, подобную неполадку может спровоцировать неисправность реле центрального замка ВАЗ-2114. В этом случае придется менять вышедший из строя элемент.



  В случае, когда центральный замок ВАЗ-2114 полностью перестает реагировать на отдаваемые водителем команды, стоит перейти к проверке электрической части этого узла. Вполне возможно, что подобное поведение системы вызывает перегоревший предохранитель. Заметим, что он может выйти из строя не только в случае короткого замыкания, но и от постоянных перегрузок, которые вызывает тяжелый ход сердцевины, или нарушение регулировки тяг.

  Довольно часто причиной, по которой не работает центральный замок ВАЗ-2114, является нарушение целостности электропроводки подводящей питание к нему. Практически всегда переламываются провода водительской двери транспортного средства, поскольку она открывается и закрывается чаще других. Определить поврежденный участок провода можно при помощи мультиметра. Реже всего из строя выходит блок управления. В этом случае вся система либо полностью перестает работать, либо выполняет свои функции неправильно.

  В качестве профилактики неисправностей модуля необходимо уделять внимание состоянию активатора, поскольку его контакты могут окисляться или подгорать, вызывая сбои в работе. Периодическая их очистка значительно продлит срок эксплуатации модуля.

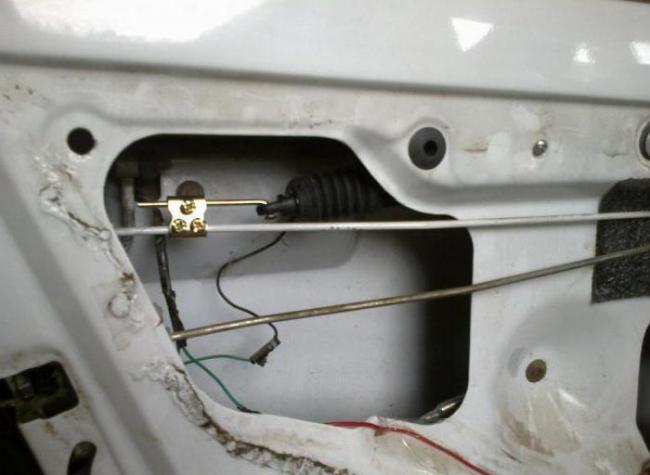

  Поломка привода ЦЗ

  Если вся проводка находится в исправном состоянии, то случается и такое, что происходит поломка главного активатора, который закрывает центральный замок на ВАЗ-2114. Чтобы решить проблему, достаточно приобрести новый активатор главной двери. Только стоит помнить, что следует покупать привод замка, имеющего 5 проводов, а не 2. Так как пятипроводный ставится на дверь управления, а двухпроводный – только на управляемую часть.

  Итак, мы рассмотрели основные неисправности, которые случаются с центральным замком на отечественных автомобилях «Самара-2».

  Центральный замок ваз 2114 (далее ЦЗ) это механизм, который обеспечивает одновременное закрытие или открытие всех четырех дверей в автомобиле. Данная опция очень удобна, избавляет от необходимости каждый раз дотягиваться и производить блокирование дверей вручную. Такое централизованное управление приходится весьма кстати при установке систем авто сигнализации, что значительно расширяет возможности и вариации использования запорного механизма.



  Работа самого замка не зависит от того работает ли двигатель автомобиля или факта включения зажигания. Запитка происходит непосредственно от аккумуляторной батареи. Довольно распространена ситуация при которой система работает со сбоями. Например, когда замки некоторых дверей закрываются, а остальных нет. Либо процесс закрывания происходит с большим трудом, заеданиями, частичным несрабатыванием защелок. Знакомая многим автолюбителям ситуация, не так ли? Причин для некорректной работы узла существует несколько, на них мы остановимся более подробно.
