Рено Дастер: значки на панели приборов, обозначение и описание индикаторов

Рено Дастер: значки на панели приборов, обозначение и описание индикаторов

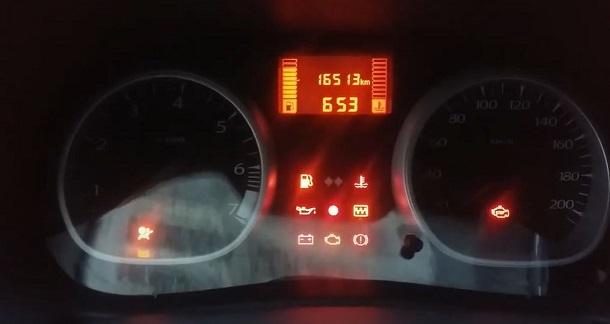

Панель приборов Рено Дастер имеет специальные световые индикаторы, которые сигнализируют, в каком состоянии находятся все элементы системы, а также помогают вовремя заметить неисправность отдельно взятого узла. Ниже представлен щиток стандартной модели Рено, где указаны основные индикаторы.

1. Это Тахометр
2. Шкала, отвечающая за уровень топлива в баке
3. Многофункциональный дисплей, на котором расположен, счетчик пробега, одометр, время.
4. Показывает, какая температура охлаждающей жидкости
5. Спидометр
6. Сигнализирует, о включении всех фар включая противотуманные, а также предупреждает, если не зарыты двери
7. Кнопка, которая помогает переключать режимы отображаемой информации на экране

1. На данном дисплее расположены индикаторы, предупреждающие о таких проблемах, как низкий уровень топлива в баке, включение дальнего и ближнего света, критичность ТОЖ, и другие.
2. Сигнализирует о поднятии стояночного тормоза, а также предупреждает о недостаточном уровне тормозной жидкости

Благодаря этим световым индикаторам можно заблаговременно узнать, что имеется неисправность, например в тормозной системе, двигателя или аккумулятора, а также помогает отслеживать состояние всех элементов системы автомобиля. Технологии не стоят на месте и более современные модели оснащаются оцифрованными индикаторами.

Рено Дастер панель приборов описание и обозначения индикаторов

Панель приборов Рено Дастер имеет специальные световые индикаторы, которые сигнализируют, в каком состоянии находятся все элементы системы, а также помогают вовремя заметить неисправность отдельно взятого узла. Ниже представлен щиток стандартной модели Рено, где указаны основные индикаторы.

1. Это Тахометр
2. Шкала, отвечающая за уровень топлива в баке
3. Многофункциональный дисплей, на котором расположен, счетчик пробега, одометр, время.
4. Показывает, какая температура охлаждающей жидкости
5. Спидометр
6. Сигнализирует, о включении всех фар включая противотуманные, а также предупреждает, если не зарыты двери
7. Кнопка, которая помогает переключать режимы отображаемой информации на экране

1. На данном дисплее расположены индикаторы, предупреждающие о таких проблемах, как низкий уровень топлива в баке, включение дальнего и ближнего света, критичность ТОЖ, и другие.
2. Сигнализирует о поднятии стояночного тормоза, а также предупреждает о недостаточном уровне тормозной жидкости

Благодаря этим световым индикаторам можно заблаговременно узнать, что имеется неисправность, например в тормозной системе, двигателя или аккумулятора, а также помогает отслеживать состояние всех элементов системы автомобиля. Технологии не стоят на месте и более современные модели оснащаются оцифрованными индикаторами.

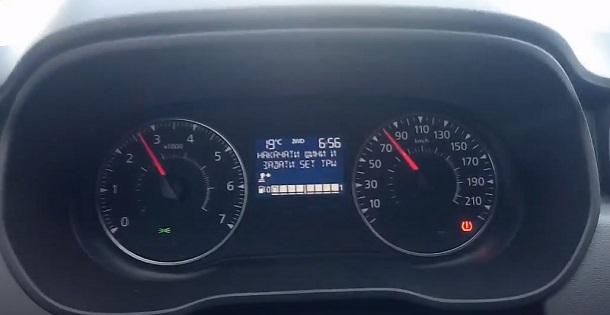

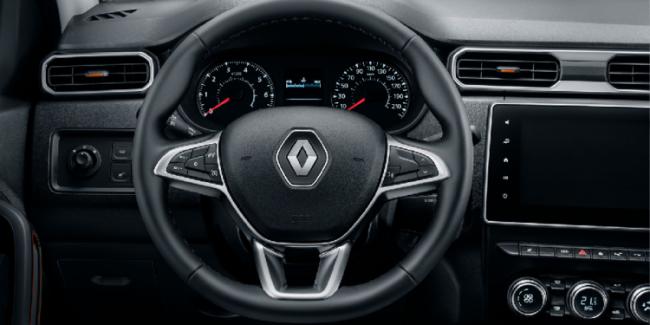

Приборная панель Renault Duster 2: значки, обозначения

Для повышения уровня безопасности и удобства контроля состояния систем и агрегатов тех же Рено Дастеров 2-й генерации они оснащаются все большим количеством датчиков и опций электронного предупреждения и оповещения, вследствие чего дастероводам новичкам бывает сложно разобраться с сигналами тех или иных значков на приборных панелях новых французских кроссоверов.

Панель приборов Renault Duster: общая информация по символам

Французский автомобиль востребован среди отечественных автомобилистов по причине умеренной стоимости и высокой надежности узлов. Приборка Рено Дастер – это модуль, выводящий полную информацию о состоянии бортовых систем автомобиля в режиме реального времени.

Приборка машины предельно унифицирована. На моделях, потребляющих бензин или дизель, расположение и назначение указателей отливается минимально. Также символы модификации 2012 года не отличаются от версий после рестайлинга 2019 г. Доска разделена на два отсека жидкокристаллическим дисплеем и табло указателей.

Приборная часть выполнена в современном форм факторе, где стрелочными остались только спидометр и одометр. Остальные элементы панели полностью электронные.

Описание приборной панели с расположением индикаторов

Она имеет приплюснутую конфигурацию, фронтальная часть закрыта прозрачным стеклом из поликарбоната. На корпусе предусмотрены скобы, предназначенные для крепления оборудования к каркасу. Сзади имеются разъемы для жгутов электропроводки, предусмотрена подсветка индикаторов малогабаритными лампочками. На панели есть кнопка, при помощи которой сбрасывается счетчик дневного пробега и настраиваются электронные часы.

Из конструкции убрана кнопка, сброс дневного пробега осуществляется при помощи клавиши на блоке подрулевых переключателей.

Основные элементы на комбинации приборов Renault Duster:

• электронный тахометр (шкала зависит от типа двигателя);
• спидометр, размеченный до отметки 200 км/ч (цена деления – 5 км/ч);
• экран бортового компьютера с возможностью отображения температуры антифриза и уровня топлива в баке;
• блок контрольных ламп (используется на машинах выпуска до 2105 г.);
• дополнительные индикаторы, расположенные на циферблатах тахометра и спидометра.

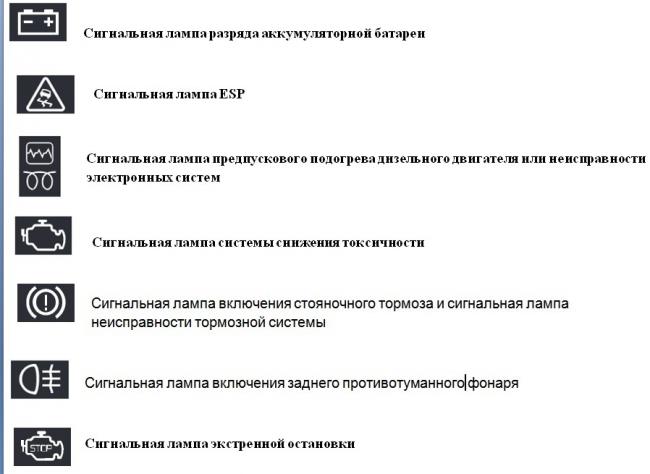

Обозначение лампочек-индикаторов на панели

Приборная панель автомобиля, любого, к примеру, Дастер Рено имеет большое количество специальных лампочек — индикаторов, которые сигнализируют о чем-то, и являются специфичными для каждой отдельной модели автомобилей. В себе каждый индикатор несет определенное обозначение. Об обозначении всех значков и индикаторов можно узнать из специальной инструкции к любому автомобилю, а мы предлагаем рассмотреть самые распространенные индикаторы, а также их значки и непосредственно обозначение.

Итак, всем известно, что на приборной панели абсолютно любой машины, включая и Дастер Рено присутствуют специальные лампочки индикаторы, именно благодаря ним автовладелец может узнать обо всех случившихся поломках машины. Водитель благодаря индикаторам своевременно узнает о неисправностях в тормозной системе, и любых других приборах, включая и такие важные, как аккумулятор и двигатель. Дастер Рено, тоже оснащен индикаторами света, что позволяет его владельцу быть в курсе отлаженности работы всех систем транспорта. Главное вовремя обращать внимание туда, где расположена приборная панель. Опять же технологии не стоят на месте, и в производстве легковых автомобилей количество специальных обозначений и индикаторов на приборной панели авто только растет, и к настоящему моменту все они имеют четкий вид, новые модели оснащены оцифрованными видами индикаторов, как это можно встретить на Рено Дастере. Обозначения всех лампочек-индикаторов очень разнообразное. При управлении машиной это немаловажный фактор, главное знать их описание.

Расположение индикаторов и их описание

Автомобилистам из числа новичков, да и тем, кто впервые увидел панель приборов Рено Дастер, порой непросто понять, что скрывается за теми или иными пиктограммами, обозначающими многочисленные индикаторы и приборы. Для начала им необходимо иметь хоть какое то описание работы панели, чтобы понимать что произошло и какие шаги нужно предпринять, в случае, например, высвечивания одного из индикаторов на панели Дастер.

Описание индикаторов

Индикаторы доски Дастера имеют большое значение для безопасного управления автомобилем. Стандартные указатели для моделей 2014-2018 годов практически не отливаются и могут быть указаны в едином формате. Единственное разделение происходит по цветовым значениям.

1. Зеленый/синий – индикаторы предназначены для отображения работы отдельных узлов и агрегатов. Значки говорят о включении света, активации поворотников и прочих периферических узлов.
2. Желтый/оранжевый – предупреждающие индикаторы предназначены преимущественно для привлечения внимания водителя к необходимости обслуживания автомобиля.
3. Красный – аварийные знаки, предупреждающие автомобилиста о наличии серьезных проблем в БК транспорта. При включении красного индикатора – дальнейшее движение запрещено.

На указанной выше картинке присутствуют все иконки под порядковыми номерами:

• 2 – индикатор остатка в топливном баке;
• 5/7 – активированы противотуманные огни для передней и задней части соответственно;
• 8 – универсальное гнездо, где могут монтироваться индикаторы – дальнего света, срабатывания запасника бензобака и прочие;
• 11 – лампа включения ручника;
• 12 – указатели поворотников, моргают при активации;
• 14 – работа иммобилайзера, если включить зажигание – мотор не заведется;
• 18 – включен обогрев ветрового стекла кормовой части;
• 19/23 – включен дальний/ближний свет фар;
• 20/21 – указатели включения моно и полного привода.

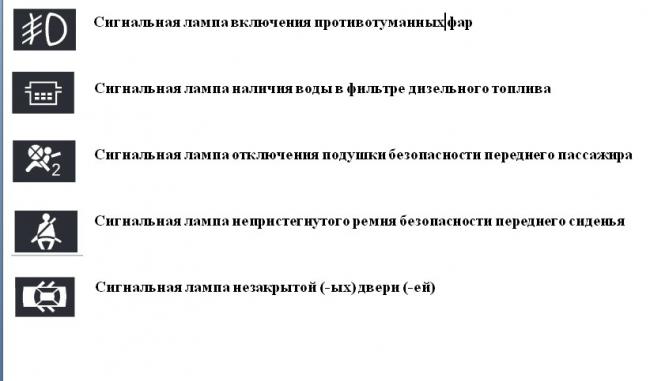

Значки на приборке Рено Дастер и что они обозначают

Рядом с указателями присутствуют сигнальные знаки, имеющие узкое обозначение. Картинки предупреждают водителя о вероятных поломках, критических нарушениях в работе агрегатов и бортовика.

Расшифровка значков приборки поясняет, что они означают:

• 6 – не закрыта одна из дверей;
• 9 – перегрет мотор, требуется остановка для охлаждения;
• 10 – обнаружено нарушение в работе бортовой электроники, требуется ремонт;
• 13 – система ЭСУД сломана или неправильно работает;
• 15 – контрольная лампа правильности зарядки аккумулятора, горит при критическом падении напряжения;
• 16 – в картере двигателя наблюдается недопустимое падение давления масла;
• 17 – загорается при выработке горючего, когда в баке остается менее 8 литров топлива;
• 22 – нарушена работа подушек безопасности;
• 24 – модуль АБС поврежден или работает некорректно.

Значки на приборке актуальны для моделей 2015-2016 годов выпуска. В других модификациях, описанные символы могут отличаться.

Цветовые обозначения ламп-индикаторов

Индикационные лампочки на панели приборов Рено Дастер отличаются не только конфигурацией пиктограмм, но еще и цветовыми решениями, каждое из которых имеет свою группу сигналов.

Описание индикаторов разного цвета:

• свечение индикаторов красного цвета говорит о серьезных неисправностях, или важных напоминаниях, могущих повлиять на безопасность движения Дастер. В этом случае необходимо остановить машину, заглушить мотор и доставить ее на СТО. Лампа будет в активном режиме до устранения неисправности;
• желтые и оранжевые индикаторы напоминают о необходимости проведения ТО или какого-то ремонта определенной детали. Иногда такой значок мигает. В этом случае, сразу, соблюдая меры предосторожности, нужно обратиться на СТО для диагностики и устранения причин появления этих напоминаний. В противном случае, автомобиль может получить повреждения;
• синий и зелёный цвета лампочек информируют о том, что тот или иной функционал машины работает нормально.

Как снять показания приборов и осуществить сброс кодов ошибок?

Для этого существует режим самотестирования или самодиагностики интегрированной цифровой системы, для чего надо выполнить определенную процедуру манипуляций в виде:

• вставив в замок ключ зажигания, нажать на штырек, расположенный на панели приборов, а именно около нижней части одометра для того чтобы обнулить параметры суточного пробега;
• завести движок с одновременным удержанием этой кнопки до момента активации режима самодиагностики, который проявится движением стрелок, как тахометра, так и одометра;
• на дисплее начнут появляться четырехзначные коды сначала бортовой системы, потом — тестовый режим ламп сигнализации, а затем — появятся данные остатка топлива;
• при последующих нажатиях на кнопку будут выводится на экран дисплея коды ошибок в виде опять же четырехзначных цифр.

Для удаления того или иного кода ошибки, то при появлении его на экране нужно удерживать нажатой кнопку пока эта ошибка не исчезнет с экрана.

После того, как будут сняты все коды ошибок нужно будет выключить зажигание и после следующего запуска движка произойдет замена и обновление электронного контроля всех систем.

Диагностика панели управления

Процесс выполняется автоматически при каждом запуске двигателя. При повороте ключа зажигания в личинке, бортовой компьютер посылает контрольный сигнал ко всем модулям и датчикам. При правильном прохождении импульса, приборка полностью засвечивается индикаторами. При этом все лампы одновременно загораются, что говорит об исправности сетей, следующих за ними.

После проверки и запуска двигателя иконки должны погаснуть – это говорит об отсутствии проблем. При наличии дефекта в цепи во время диагностики лампа может не загореться или продолжать светиться после старта мотора.

Глава 3. Комфорт салона Рено Дастер Инструкция по эксплуатации

Система помощи при парковке . . . . . . . . . . . . . . . .. . . . . . . . 2.22

Дефлекторы, воздушные каналы системы отопления . . . . . . . . . . . . . . . . . . 3.2
Инструкция Рено Дастер по системе кондиционирования воздуха: информация и советы по эксплуатации . . . . . . . . . . . 3.8
Стекла . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . 3.12
Солнцезащитный козырек, поручень . . . . . . . . . . . . . . . .. . . . . . . . . . . . . 3.13
Пепельницы, прикуриватель, розетка для дополнительного оборудования . . . . . . . . . . . . 3.14
Вещевые отделения, оборудование салона . . . . . . . . . . . . . . . . . . . . . . . 3.15
Заднее многоместное сиденье . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.19
Багажное отделение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.21
Перевозка предметов в багажном отделении . . . . . . . . . . . . .. . . . . 3.22
Перевозка грузов: буксировка, тягово-сцепное устройство . . . . . . . . . . . . . . . . . 3.23
Полка багажного отделения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.24
Поперечины багажника на крыше . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.26
Мультимедийное оборудование . . . . . . . . . . . . . . . . . . . . . . . . . . 3.27

Надеюсь, хотя бы часть этих недочетов французы устранят при следующей модернизации — и тогда у Дастера почти не останется слабых мест. Значит, он и дальше сможет оставаться самым популярным кроссовером в России — особенно если проект по запуску второго поколения вседорожника Chevrolet Niva не будет реализован.

ПЛЮС:
Великолепный турбодизель, отличная плавность хода и приятное внимание к деталям

МИНУС: Некоторые эргономические проблемы остались нерешенными

Фотогалерея

Новый Renault Duster: что изменилось?

Установка и монтаж

Процедура демонтажа и монтажа приборной панели Рено Дастер несложна. Эта операция обусловливается, например, выходом приборов из строя и необходимостью замены щитка индикаторов или при снятии рулевой колонки, в некоторых случаях при шумоизоляции салона. Перед началом работы необходимо обесточить систему электропитания, сняв клемму “—” (минус) с аккумулятора.

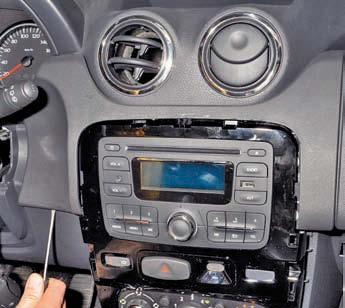

В первую очередь снимается декоративный кожух, расположенный по центру торпеды. Он крепится на восьми механических фиксаторах, расположенных по два с каждой стороны. Никакой крепеж здесь не применяется, фиксаторы снимаются обыкновенной, широкой, плоской отверткой, которую во избежании повреждений лучше обернуть тканью.

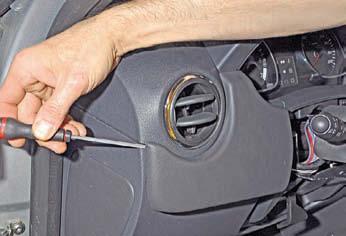

Далее, поддевая той же отверткой и преодолевая сопротивление семи фиксаторов снимаем декоративную панель, расположенную справа от приборов, рядом со снятой. Затем поддев отверткой, вытягиваем из пяти фиксаторов левую пластиковую накладку панели приборов.

Потом отжав отверткой, снимаем верхнюю накладку козырька.

После этого, потянув рукой удаляем 2 (левую правую) верхние пластиковые накладки приборного щитка. Выкручиваем, применив ключ Тоrx Т-20 4 самореза, и выдвигаем панель из торпеды. Нажав фиксаторы разъединяем “папу” и “маму” электрических колодок серого и черного цветов и полностью вынимаем панель приборов.

Панель Рено Дастер ремонту не подлежит и просто меняется на новую. Новую деталь необходимо устанавливать в обратном от снятия порядке.

Демонтаж и установка приборки

Разборка не требует наличия сложного инструмента или глубоких познаний механики. Процедура снятия приборки указана на примере модели 2017 года выпуска.

1. Отсоединить облицовочные элементы приборной доски. Пластик удерживается на защелках и снимается при помощи плоской отвертки.
2. Далее открывается доступ к самой консоли. Модуль удерживают на месте 4 болтами с головкой под Torx T-20. После выкручивания крепежей блок вываливается с посадочного места.
3. Для полного демонтажа потребуется открутить в задней части панели две клемные колодки.

После этого приборку можно полностью снять с автомобиля. Сборка осуществляется в обратной последовательности.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Двигатели кроссовера

Двигатели паркетника просты и надежны. Базовый атмосферник 1.6 H4M-HR16DE распространен в нашей стране и особо не выделяется на фоне конкурентов. Способен проехать до 250 000 км. Неприхотлив к бензину, легко работает на 92-м бензине. На двигателе цепной ГРМ надежной конструкции. Такой ремень не требует замены до 200 – 250 тыс. км.

Двигатель 2.0 F4R-143 л.с.-195 НМ – настоящий долгожитель. С первого выпуска 1993 года не претерпел особых изменений. Конечно производитель все годы пытается поддерживать атмосферник в хорошем состоянии с помощью различных модернизаций. После обновления 2015 мотор стал мощнее на 8 лошадиных сил.

Проблемы двигателя 2.0 мощностью 143 л. с.

1.5 dci-K9K-109 л.с.-200/240 НМ – дизельный агрегат. Мотор очень экономичный, но требовательный к качеству топлива. Из-за некачественной солярки возникают проблемы с форсунками, проворачиваются вкладыши коленвала. От частоты замены масла зависит ресурс двигателя. По отзывам владельцев дизельного Дастер известно, если обслуживать мотор в два раза чаще чем рекомендует производитель, пробег до капремонта составит 300 – 400 тысяч километров.

Ремонт: проворот вкладыша

До 2020 на Renault Duster устанавливался атмосферник 1.6 K4M-102 л.с.-145 НМ. По техническим характеристикам двигатель отличался простотой конструкции, дешевыми запчастями и хорошей ремонтопригодностью, но долгим разгоном – 13 с. Устанавливался с механической коробкой. Сейчас автомобили с этим мотором продаются на вторичном рынке.

Заключение

Как видим, замена приборной доски Рено Дастер — дело несложное. Какого-то сложного инструмента или приспособлений здесь не требуется. Единственное что нужно это отвертка с широким жалом, ключ Torx T-20, немного ткани и прямые руки. Даже менявшие приборную доску Дастер впервые, говорят, что потратили на это меньше часа. Так как она меняется только в сборе, и подключается колодками, обозначения и значки панели приборов перепутать невозможно, все останется на своем месте. Если же есть желание воспользоваться услугами СТО, думается нужно сначала прикинуть — сколько времени займет поездка в оба конца + возможное ожидание или морока с записью + те же около часа на замену. И конечно же придется отдать деньги. Или около часа неспешной и не напрягающей работы сидя в водительском кресле. Думается ответ ясен. Всем удачи!

Неисправности приборной панели Duster и способы их устранения

Это современный элемент конструкции, изготовленный на цифровых компонентах. Технология исключает наличие стандартной механики и подвижных частей, кроме стрелочных приборов: тахометра и спидометра. Следовательно, поломки приборки модификаций после 2013 года выпуска могут быть исключительно по электрической части.

Самыми распространенными являются неисправности.

1. Перегорание или замыкание одного или нескольких индикаторов. В этом случае ремонт ограничивается заменой соответствующей лампы или диода на заведомо исправный элемент.
2. Повреждение контактной группы. Обычно вызвано перепадами напряжения в бортовой цепи или повреждением электрооборудования. Устраняется перепайкой клемм.
3. Выгорание схемы. Устраняется проблема полной заменой консоли – исправление дефекта другими методами экономически не выгодно.

Возможные неисправности

Если нарушается работа автомобиля, то приборная панель предупреждает об этом, и довольно часто это связанно с выходом из строя таких элементов системы как:

• Датчик температур
• Датчик скорости
• предохранители

Решается данная проблема простой заменой этих датчиков. Особое внимание следует обратить на индикатор в виде двигателя, его еще называют чек, он отвечает за систему двигателя, во время пуска силового агрегата он должен загораться и сразу гаснуть, если он продолжает гореть, то это предупреждает что имеются неисправности в системе двигателя. Если данный индикатор начинает мигать это может быть связанно с нестабильной подачей искры , поэтому желательно снизить обороты. Как видите панель достаточно информативная, и если знать за что отвечает каждый элемент, то можно довольно быстро определить причину неисправности, и чтобы понимать обозначение, ниже представлен список значков с описанием:

Лампочки
