Символы, значки, индикаторы и обозначения приборной панели автомобиля

Обозначение лампочек на приборной панели

В современных автомобилях необходимая информация о работе всех систем выводится на приборную панель. Например, значок противотуманных фар обозначает, что они работают, при включении габаритов загорается другая лампочка и т.д. Есть и символы, предупреждающие о неисправностях, если загораются они, лучше остановиться и не продолжать движение. Важно разбираться в основных обозначениях, это обеспечит удобство вождения и избавит от множества проблем.

Символы, значки, индикаторы и обозначения приборной панели автомобиля

Современные автомобили комплектуются большим количеством электроники. Для возможности своевременного контроля и диагностики, каждый прибор подключается к панели, где присутствуют сигнальные индикаторы. Каждая иконка имеет уникальное значение, что гарантирует отсутствие путаницы во время езды. Обозначение значков на панели приборов на каждом авто отличается, что аргументировано различием конструкций бортовых систем.

Сложность заключается в том, что иконок на современной машине может быть большое количество. Далее раскрыто описание каждого символа в отдельности.

Значки на панели приборов: разъяснение обозначений

Малоопытные владельцы автомобилей часто сталкиваются с проблемой того, что не понимают сигналов своего транспортного средства. Им попросту неизвестно обозначение значков на панели приборов. А именно посредством их машина имеет возможность сигнализировать владельцу о возможных неисправностях или других нежелательных изменениях. Кроме того, подобные значки могут предупредить автомобилиста о предполагаемом действии, которое от него требуется. Сегодня мы попробуем детально разобраться, какие значки бывают на панели и о чём они говорят владельцу.

Приборная панель Skoda Octavia: описание значков

Стоковая приборка Skoda Octavia постоянно изменялась во время выпуска авто. После модернизации и обновления оборудования щиток также менял облик. Здесь появлялись другие индикаторы. Примечательно то, что описание элементов узла будет актуально для всех поколений машины. Значки являются унифицированными и подходят для большинства современных и классических авто.

Зона чайников. Что означают лампочки на панели

«Гирлянда» для автомобилистов — предвестник отнюдь не Нового года, а визита в сервис. Внезапно вспыхивающие лампочки на панели приборов выглядят угрожающе, заставляя новичков нервничать, останавливаться и усиленно листать инструкцию к автомобилю. Стоит ли беспокоиться? Разбираемся с индикаторами режимов и неисправностей машины.

2. Расположение компонентов электросистем

Расположение блоков реле

Расположение диодов и разъемов

№ разъема	B-17	B-18	B-25	В-40	J-23	L-1	L-3
Назначение	Дверной выключатель кондиционера	Освещение	Система предпускового подогрева QOS – III	ЭБУ полного привода	Вакуумный выключатель	Освещение салона	Освещение салона

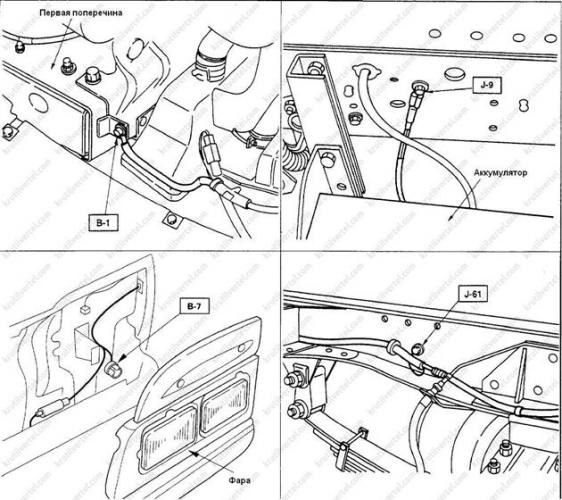

Расположение точек заземления

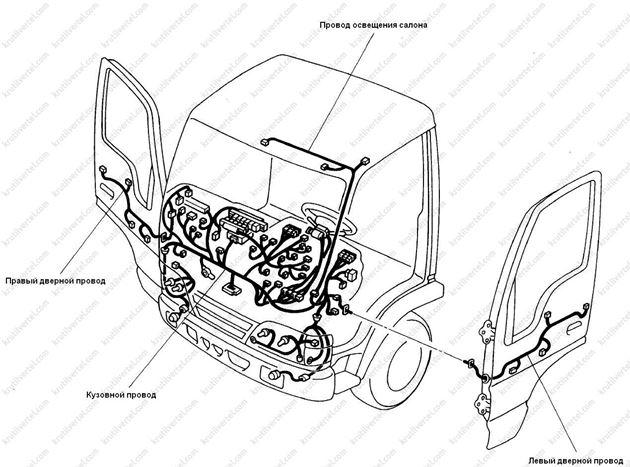

Электропроводка

Примечание: На рисунках изображены схемы моделей с левым расположением рулевого колеса. Схемы моделей с правым расположением рулевого колеса симметричны.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

После нажатия на кнопку “КУПИТЬ” Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку “Оплатить банковской картой” откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Разделение значков по цвету

Что говорит красный цвет? Известно уже большинству с детства, что красный цвет опасности. На приборе панелей красные индикаторы говорят о неисправности в работе той или иной системы и что нужно как можно быстрее устранить данную проблему.

Что говорит желтый цвет на значках? Желтый не так опасен как красный, но также он обозначает, что надо либо заехать в автосервис на техническое обслуживание, либо устранить возникшие предупреждающие знаки своими руками.

Что говорит зеленый цвет? Зеленый — это знак того, что все включенные функции исправно работают.

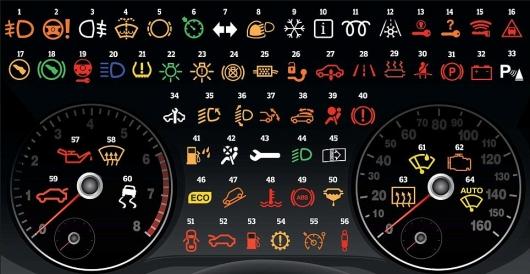

Обозначения

Современные автомобили комплектуются большим количеством электроники. Для возможности своевременного контроля и диагностики, каждый прибор подключается к панели, где присутствуют сигнальные индикаторы. Каждая иконка имеет уникальное значение, что гарантирует отсутствие путаницы во время езды. Обозначение значков на панели приборов на каждом авто отличается, что аргументировано различием конструкций бортовых систем.

Сложность заключается в том, что иконок на современной машине может быть большое количество. Далее раскрыто описание каждого символа в отдельности.

Какие бывают значки и о чём они сигнализируют

Как правило, загоревшийся сигнал становится поводом для опасений, особенно если за рулём неопытный пользователь. На самом деле индикаторы призваны не только сообщать о неисправности, но и предупреждать о самых разных моментах. Они не только оповещают, предупреждают, но иногда и запрещают эксплуатацию.

Для начала, следует запомнить следующую расстановку приоритетов, относящуюся не столько к содержанию, сколько к цветовому решению.

• Зелёный сигнал оповещает владельца, что соответствующая содержанию система запущена и исправно функционирует. Водитель может продолжить движение в штатном режиме и не опасаться за безопасность.
• Жёлтый или оранжевый индикатор сообщает, что одна из систем автомобиля функционирует неправильно. Возможен отказ одной из них, скорее всего она не влияет на возможность передвижения, но не позволяет эксплуатировать автомобиль в полную силу. В этом случае опытные водители советуют неспешно добраться до ближайшего автосервиса и показать машину профессионалу. Нередко автомобиль самостоятельно переходит в режим ограниченной эксплуатации, водитель может передвигаться только в аварийном режиме с небольшой скоростью и возможностью управления.
• Красный сигнал – опасность! Это относится и к индикаторам приборной панели. Если вы видите красный значок, то следует остановить автомобиль. В этом случае система сигнализирует, что существует серьёзное нарушение, которое несовместимо с эксплуатацией. Лучшим решением станет вызов эвакуатора или буксировка авто в сервис.

Если у вас имеется персональный ODB-2 сканер, более детально о причинах загорания индикаторов желтого и красного цвета можно судить после диагностики с его помощью.

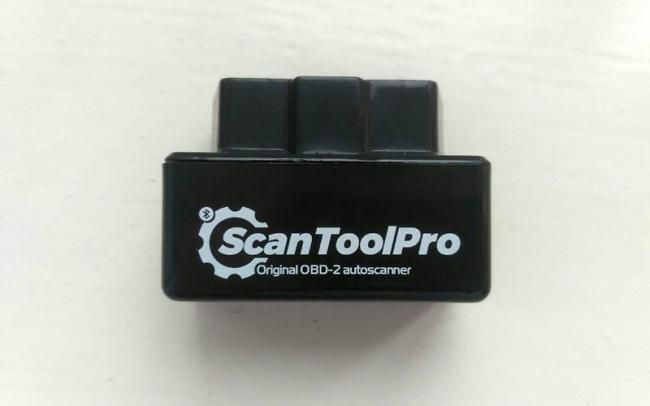

Cканер корейской разработки Scan Tool Pro Black Edition

Данный сканер относится к бюджетному сегменту, но благодаря качественной элементной базе способен диагностировать не только двигатель, но и другие агрегаты автомобиля (ABSSRSESPкоробку передачтрансмиссию и т.д.). Для начинающего автовладельца приятным моментом будет русифицированное ПО и удобное подключение к любому устройству по wi-fi или bluetooth. Так же автосканер способен отображать показания со всех датчиков автомобиля, VIN номер, его реальный пробег и многое другое.

Это основная информация, которую стоит усвоить начинающему автовладельцу, прежде чем выяснять, что именно означает тот или иной значок.

Назначение символов на щитке

Начнем с описания назначения символов на панели машины. В зависимости от транспортного средства внешний вид контрольных и сигнальных лампочек может отличаться. Подробно о назначении тех или иных индикаторов можно узнать в техническом руководстве к машине, мы предлагаем ознакомиться с назначением распространенных символов, которые есть почти в каждом авто. Лампы на «приборке» — самый простой вариант, позволяющий автолюбителю узнать о вероятных неполадках, включении и работе устройств, приборов и оборудования. Знаки на приборной панели сообщают водителям о проблемах в функционировании ДВС, аккумуляторной батареи, охладительной системы и т. д. Модернизация автомобильного производства и ежегодный выпуск новых моделей привели к тому, что количество лампочек на панели стало увеличиваться. В современных машинах используются оцифрованные значки.

Все лампы разделяются между собой на цветовые группы:

1. Знаки красного оттенка обычно говорят о поломках, появившихся в функционировании разных узлов либо систем. Появление таких индикаторов на «приборке» во время движения машины при заведенном агрегате свидетельствует о неполадках, которые подлежат ремонту. Также такие символы применяются для напоминаний автовладельцам, например, об активации ручного тормоза или проверке аккумуляторной батареи при включении зажигания.
2. Оранжевые знаки обычно предупреждают о том, что нужно произвести обслуживание агрегатов или систем автомобиля, иногда они сообщают о необходимости ремонта. Если желтый значок мигает, целесообразно выполнить диагностику соответствующего узла либо обратиться к специалистам.
3. Лампочки синего и зеленого цвета применяются на панели для информирования автовладельца о правильной работе систем и механизмов. Например, при активации ближнего или дальнего света на щитке загорится иконка, говорящая о включении оптики.

Панель приборов Шкода Октавия: обозначения значков и надписей

Далее приведены значения индикаторов, которые встречаются на щитке разных поколений.

Внешний вид	Что означает
	Лампочки поворотников. Стрелки указывают на сторону поворота и загораются одновременно при включении аварийной сигнализации.
	Передние/задние противотуманки включены.
	Включен круиз контроль.
	Желтая лампочка предупреждает о поломке в приводе подушки безопасности.
	Требование проверить двигатель – возможно в конструкции имеются неисправности.
	Давление масла в двигателе упало ниже нормы. Нужно долить смазку в картер или проверить работу насоса.
	Применяется только на дизеле. Лампа говорит о включении предпускового подогрева свечей накаливания.
	Включена электронная система стабилизации.
	Давление воздуха в шинах упало ниже нормы.
	Крышка моторного отсека/багажника не закрыта. Если это не так – нужно проверить нажимной датчик.
	Тормозные колодки сильно изношены, нужно заменить накладки.
	Одна или несколько дверей не закрыты полностью.
	Тормозная система работает в аварийном режиме. Требуется долить жидкость в РБ.
	Уровень масла в двигателе упал ниже нормы. Рекомендуется проверить систему на герметичность и долить лубрикант.
	Дальний/ближний свет головной оптики активирован.
	Лампы накаливания вышли из строя.
	Сажевый фильтр вышел из строя или слишком изношен.
	Модуль ЭУР неисправен или работает некорректно.
	Управление подачей топлива функционирует неправильно.
	Двигатель перегрелся. Нужно остановиться и дать мотору остыть.
	Рычаг селектора заблокирован, нужно выжать педаль тормоза.
	Система АБС работает неправильно. Часто проблема скрывается в датчиках.
	Требование пристегнуть ремень безопасности.
	Требуется доливка жидкости в бачок омывателя стекла.
	Аккумуляторная батарея не заряжается. Следует выполнить диагностику генераторной установки.
	В баке осталось слишком мало топлива. Следует немедленно отправиться на заправку.

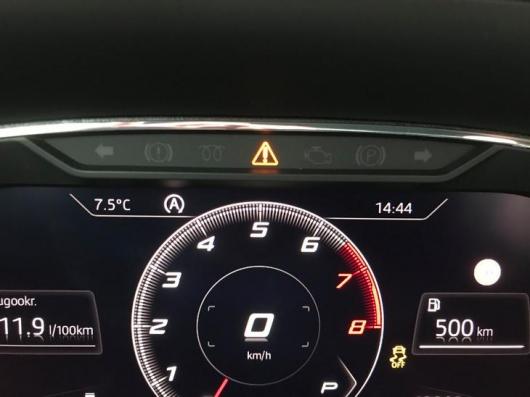

Горит восклицательный знак в треугольнике на приборке Октавии

Если на панели появляется символ — это означает, что автомобиль пытается привлечь внимание водителя к доске. Обычно лампочка загорается одновременно с другими указателями, которые уже и указывают на конкретную проблему.

Значок руля на приборке Октавии

Красный или оранжевый указатель говорит о том, что модуль ЭУР работает неправильно. Для устранения неполадки требуется обратиться к специалистам.

Цветовая классификация. «Светофор» на панели

Современные автомобили порой заставляют чувствовать себя пилотом истребителя: десятки индикаторов и указателей, непонятные надписи и значки… Но панель приборов призвана не запутать водителя, а помочь ему — всё происходящее на ней подчиняется определённой логике. Подсказки начинаются уже с цвета лампочки: даже не зная её значения, можно понять, насколько возникшая проблема опасна, и проблема ли это в принципе.

Красные лампочки можно сравнить с запрещающими знаками ПДД — они сигнализируют о серьёзных неисправностях автомобиля и зачастую требуют немедленных действий от водителя. Именно поэтому для них выбран красный цвет — цвет опасности, сразу бросающийся в глаза. Самые грозные красные индикаторы — низкое давление масла и низкий уровень тормозной жидкости; при их виде поездку придётся продолжить на эвакуаторе в сторону ближайшего сервиса.

Жёлтые или оранжевые лампочки предупреждают водителя: с автомобилем что-то происходит. Как правило, не опасное, но если это проигнорировать, то могут возникнуть проблемы. Например, жёлтым цветом подсвечен индикатор низкого уровня топлива. Можно ли продолжать движение? Очевидно, да, но в направлении заправки. То есть, увидев жёлтую лампочку, водитель должен что-то предпринять — не сразу, но в ближайшем будущем.

Зелёные лампочки являются информационными — они сообщают, что какая-то система автомобиля работает штатно, но водитель должен об этом знать (и учитывать при управлении машиной). Например, включен «поворотник», противотуманные фары или круиз-контроль.

Синие лампочки встречаются редко, указывая на какой-то особый режим, активированный в машине. Обычно синим цветом горит указатель дальнего света и — новшество современных машин — непрогретого двигателя. В отличие от зелёных значков, синие нужно не просто учитывать, но и корректировать свои действия. Например, не слепить дальним светом других водителей или не давать большую нагрузку холодному двигателю.

Как запомнить значения цветов? Взгляните на первые три ещё раз — ничего не напоминает? На приборной панели применена та же цветовая классификация, что и в дорожных светофорах. Красный сигнал запрещает движение, жёлтый требует внимания, зелёный разрешает спокойно ехать. Синий цвет можно условно приравнять к зелёному: неисправности нет, ехать можно, но с какими-то оговорками.

Желтые значки как предупреждение о работе автомобильных систем

В эпоху автомобилей, оснащенных системами ESP (электронная система динамической стабилизации автомобиля) и ASR (антипробуксовочная система) в стандартной комплектации, когда мы разгоняемся слишком быстро или превышаем лимит сцепления на скользкой поверхности, на «приборке» загорается оранжевый символьный индикатор.

В данном случае индикация не запрещает движение, но предостерегает нас о необходимости снижения скорости или сброса газа для избежания негативных последствий, а также информирует о начале работы системы, поскольку поведение машины при включении дополнительного электронного помощника может изменяться и застать водителя врасплох.

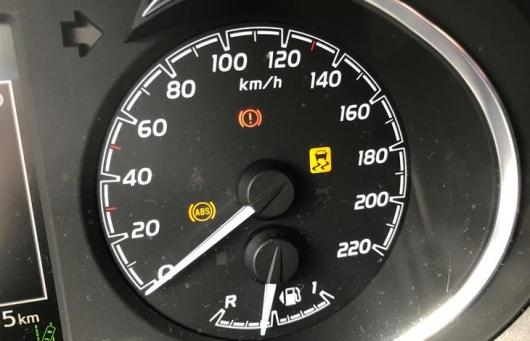

При движении желтый предупреждающий индикатор системы ABS будет более важным, чем красный, предупреждающий о включенном стояночном тормозе

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Информационные значки

Рассмотрим по порядку информационные значки с фото и описаниями.

Если загорелся такой желтый индикатор с изображением автомобиля с разводным ключом, то это означает, что есть какие-то неисправности в работе двигателя. Этот индикатор не показывает конкретно где искать причину, но, в основном, это бывает из-за сбоя в работе датчиков или что-то с электроникой. В любом случае, лучше заехать в сервис к ребятам специалистам и сделать диагностику или же купить самому сканер и купить на нее расширенное программное обеспечение, как в сервисе

Если включилось изображение красного автомобиля с красным замком и не мигает, то это означает, что неисправна штатная противоугонная система и машину нельзя будет завести. Он должен мигать когда авто закрыто и означает, что автомобиль под защитой.

Если горит желтый автомобиль с желтым восклицательным знаком, то это означает, что неисправен электродвигатель. Он есть в гибридных автомобилях. Также, как и в первом случае, придется ехать на диагностику.

Если загорелся красный рисунок с открытой дверью, то тут все понятно, какая-то дверь открыта или не до конца захлопнута, это может быть и дверь багажника. Если все двери плотно закрыты, то надо проверить концевики контактов проводов.

Если вы видите мигающий желтый автомобиль с заносом, то это тоже логически понятно, значит система стабилизации курсовой устойчивости определила, что машина движется по скользкой дороге и она включилась. Автоматически определив скользкую дорогу и активизировавшись, предотвращается пробуксовка колес за счет подтормаживания буксирующего колеса и снижается мощность мотора. При таком мигающем значке тревожиться не стоит, просто надо аккуратно проехать опасный участок дороги.

А если же рядом с этим мигающем значком появился нарисованный ключ, треугольник или занос в перечеркнутом виде, то это означает, что система неисправна и требует ремонта.

Если появился желтый гаечный рожковый ключ, значит пора ехать на ТО (техническое обслуживание авто). Он просто напоминает: «водитель, завези машину на ТО». После прохождения обслуживания, обозначение ключа сбрасывают.

Что еще нужно знать о системе индикации

Чтобы исключить любые проблемы, стоит периодически контролировать лампочки. При включении габаритов должна загораться соответствующая иконка, это касается ближнего или дальнего света. Надо помнить и о том, что если передние противотуманные фары и задние противотуманки включаются раздельно, то и индикаторы у них разные.

Бывают случаи, когда при включении света эмблема на приборной панели не загорается. В первую очередь стоит проверить, работают ли фары. Если с ними все в порядке, то чаще всего причина в перегоревшей лампочке. Нужно снять приборную панели и заменить ее. Иногда из строя выходят датчики или есть проблемы с проводкой.

В видео описана подробная расшифровка и значение значков.

Время от времени нужно проверять панель на предмет работы лампочек. Если какой-то индикатор выйдет из строя, водитель не узнает о перегреве двигателя или коробки, что приведет к серьезным поломкам.

В машинах с бортовым компьютером вместе с сигналами на панели часто появляются поясняющие сообщения на дисплее. Это упрощает поиск проблемы и помогает быстрее разобраться с ее причиной.

У каждого производителя могут быть свои индикаторы, особенно это касается сервисных и информационных функций. Но основные элементы, касающиеся безопасности и предотвращения неисправностей, всегда одинаковы. Если разобраться в них, можно контролировать работу систем и быстро определить проблему практически в любом авто.

Не все желтые значки «безопасны»

Также важно помнить, что некоторые символы желтого цвета могут нести в себе не только информационный, предупреждающий посыл, но и информировать водителя о возникшей неисправности.

К примеру, пиктограмма контроля ABS. Если она продолжила гореть после тестового отображения всех значков на приборной панели при включении зажигания и последующего запуска двигателя, это может сигнализировать об отказе антиблокировочной системы. Иногда отказ будет продиктован программным сбоем. Поможет перезапуск двигателя. В случаях более серьезной неисправности придется залезть в систему. Самыми распространенными вариантами ошибок, а значит, и работоспособности антиблокировочной системы можно назвать:

Обрыв контактов датчика;

Выход из строя датчиков или их засорение;

Выход из строя блока ABS.

Иногда система может включить индикацию после замены колодок, ступицы, подшипника или даже просто перестановки проколотого колеса. Обычно проблема кроется в нарушении зазора датчика и венца, обрыва кабелей или поломке датчика.

Здесь необходима диагностика и ремонт. Сам этот недуг не «лечится».

Восклицательный знак в желтом треугольнике предупреждает . об общей неисправности автомобиля. Иногда вам всего лишь нужно проверить бортовой компьютер, перейдя на вкладку сообщений. В других случаях требуется отправка машины в автосервис. Фактор неисправности может быть любой, включая перегрев масла в коробке передач.

Предупреждающие обозначения

Такие датчики на панели приборов предупреждают водителя о необходимости обслуживания тех или иных компонентов транспортного средства. Рассмотрим значки более подробно:

• Руль. Лампочка может гореть желтым (нужно адаптировать руль) или красным (отказ ГУР/ЭУР).
• Авто с ключом зажигания. Свидетельствует о работе системы противоугона, когда машина закрыта.
• Буква «Р» в круге. Загорается красным цветом при активации стояночного тормоза или в ситуации, когда изношены тормозные колодки.
• Датчик охлаждающей жидкости. Представлен в виде красной лампочки с изображением термометра (высокая температура) и в виде желтой лампочки с расширительным баком (низкий уровень жидкости).
• Омыватель. Загорается желтым, когда ощущается недостаточное количество жидкости для очищения стекол.
• ASR (желтый знак c восклицательным знаком). Говорит об отказе в работе системы ASR (АБС).
• Катализатор. Желтый датчик, который подсвечивается в случае перегрева каталитического элемента и влияет на мощность двигателя.

Видя один из представленных в списке значков, водитель должен принять меры. Промедление в данном случае возможно, но не рекомендовано.

Расшифровка символов

У современных автомобилей присутствует большое количество символов и аббревиатур, отвечающих за отдельные сети. Полная расшифровка более читаема в форме таблицы.

Иконки внешних осветительных систем

Вкратце об основных характеристиках знаков световых приборов.

Индикатор	Расшифровка обозначения
Информационный указатель активируется при включении оптики ближнего света. Если индикатор горит и не моргает, то фары работают правильно. Мигание значка часто связано с неисправностью источников освещения
	Некоторые панели приборов имеют такие символы. Их появление вызвано обнаружением бортовым компьютером неполадок в работе осветительных устройств. Причина может крыться в севших лампах, повреждении проводки, окислением разъемов на источниках света или вышедшим из строя предохранителем либо реле. Выполняется диагностика всех составляющих электроцепи
Активированы фонари дальнего света. Луч света от фары может быть направлен вниз
Водитель включил опцию автоматического переключения фонарей. Такой функцией оснащаются последние модели авто. Она позволяет в автоматическом режиме переключать фары ближнего и дальнего света, чтобы не слепить водителей встречных машин
Индикатор устройства регулировки уровня света оптики. Наличие знака на «приборке» автомобиля сообщает о неисправностях, зафиксированных управляющим модулем в работе механизма. Автовладельцу надо выполнить диагностику работы устройства, сделать зачистку всех разъемов от окисления и произвести проверку электрической цепи
Проблемы в работе задних осветительных приборов либо стоп-огней. Эксплуатация авто с такой неисправностью в темное время суток может быть опасной, ее следует устранять. Выполняется диагностика электроцепи, предохранителей и реле, а также проверяется работоспособность источников света
Противотуманные огни. Зеленый знак говорит об успешной активации системы. Если индикатор мигает, надо проверять работоспособность лампочек в фарах, предохранителей и электропроводки
	Сигнал желтого или зеленого цвета сообщает водителю о включении задних противотуманок. Его моргание означает неполадки в оптике или электросети
Появление значка говорит о том, что активация габаритных огней выполнена успешно. Мигание — сообщает о неполадках
Символ активации поворотных огней или световой сигнализации. Индикатор всегда должен мигать. Если он включился и горит, но не моргает, скорее всего, в системе проводки произошло замыкание или блок управления сообщает о неполадках в работе оптики

Канал Все АвтоИнструкторы предоставил ролик, в котором на примере авто Datsun рассказывается об иконках на приборной панели и основных органах управления транспортным средством.

Информационная функция индикаторов желтого цвета

Желтые световые сигналы могут нести третью функцию – информационную. Например, они могут предупреждать о низком уровне технических жидкостей, связанных с безопасностью или правильной работой автомобиля, включая низкий уровень топлива.

Также значки могут информировать о неисправностях двигателя. Важный элемент диагностики тоже может иметь оранжевый цвет.

Пресловутый «Check engine» тоже желтый, но игнорировать его точно не стоит, ведь данная лампочка говорит об ошибке двигателя, записанной в «мозгах» автомашины.

Значок с бачком желтого цвета поясняет владельцу, что пора залить «охлаждайку» – в системе ее недостаточно.

При этом загоревшемся значке знайте, что скоро закончится омывающая жидкость.

А вот эта абракадабра

информирует о неисправности в системе очистки выхлопных газов. Но не все так плохо, необходима диагностика, возможно, ошибку дает лямбда-зонд или топливо было плохого качества.

Желтый «гаечный ключ» появляется в тот момент, когда подходит время ТО. Просто информационный индикатор, который сбросят после прохождения техобслуживания.

P. S. Значков в разных автомобилях может быть великое множество, все зависит от технологий, примененных в них. Но, наверное, для каждого водителя самым страшным кошмаром может быть только единовременное загорание всех индикаторов, что сигнализирует о выходе из строя сразу множества систем. Такое возможно только после ДТП, но, увы, возможно…

Подробнее обо всех типах значков читайте здесь: Каталог значков на приборной панели автомобиля

Сообщения о неисправности

Такие индикаторы на панели приборов являются наиболее опасными. Они свидетельствуют о серьезной неисправности, которая нуждается в срочном вмешательстве со стороны водителя:

• Аккумулятор. Говорит об очень низком уровне заряда АКБ или о падении напряжения в бортовой системе.
• Красная масленка. Сообщает о низком уровне давления масла или о недостаточном количестве жидкости.
• Подушка (SRS, AIR BAG). Оповещение о неисправности системы защиты, будь то ремень или подушки безопасности.
• Восклицательный знак. Такой красный знак в кружке говорит о неисправности тормозной системы или показывает низкий уровень тормозной жидкости, а если он помещен в треугольник, то представляет собой предупреждение о проблемах с отдельными видами оборудования.

Заметив восклицательный знак в красном треугольнике, вы увидите еще одно обозначение желтого цвета:

• ABS. Возникновение неполадок с системой АБС.
• ESP. Выход из строя датчика угла поворота или включения сигнала «СТОП».
• Двигатель. Эти чеки на панели приборов обозначения свидетельствуют о неисправности мотора или его отдельных электронных систем.

Если вы видите красные обозначения с какой-либо надписью, то необходимо принять срочные меры, иначе в один из моментов автомобиль может попросту прекратить движение.

Приборка Октавии А7: расшифровка

В версии А7 приборка используется цифрового типа. Здесь полностью убраны классические шкалы, вместо них используется большой дисплей с нанесенной разметкой.

Стрелки и индикаторы остались прежними. Описание, приведенное в начале актуально и здесь.

Индивидуальные обозначения на гибридных автомобилях

Автомобили с комбинированными двигателями имеют собственные обозначения, которые отличаются от индикаторов для машин на бензине:

• MAIN или АКБ. Неисправность аккумулятора.
• Авто с восклицательным знаком. Горит желтым и используется на машинах гибридного типа. Обозначает неисправность электропривода.
• АКБ с молнией. Низкий уровень заряда аккумулятора.
• Желтая заправка. Необходимость заряда АКБ.
• Желтая черепаха. Снижение мощности автомобиля.
• Вилка. Горит зеленым при заряде АКБ.
• EV. Горит зеленым цветом и говорит об использовании режима езды на электрической тяге.
• Зеленое авто со стрелками. Машина готова к началу движения.
• Авто и «Check». Проблемы в работе системы оповещений.
• FAULT. Общая проблема в работе. Бывает некритической, если индикатор горит желтым, и критической при красной подсветке.

Постоянное уделяйте внимания приборной панели автомобилей, вне зависимости от типа используемого ТС. Помните о цвете индикатора, который многое говорит о состоянии машины.

Ошибки на панели Octavia

Полный список неисправностей насчитывает более тысячи позиций и имеется только у мастеров сервисных станций. Далее приведены ошибки, полученные при помощи диагностического сканера, метода, позволяющего более точно определить причины поломок.

Код	Расшифровка
0105	Датчик расходометра воздуха неисправен.
0112/113	Датчик температуры воздуха работает неправильно.
0116-118	ДТОЖ работает некорректно.
0121-123	ДПДЗ передает неправильные данные.
0131-141	Ошибки ДК.
0201-204	Неправильно работают форсунки цилиндров.
0230	Датчики топливной системы передают неверные сигналы.
0300-304	Обнаружены пропуски зажигания.
0326	Цепи подушек безопасности функционируют некорректно.
0335	Модуль ESP неисправен.
0336	ДПКВ функционирует некорректно.
0342	Датчик ESC обрыв цепи или повреждение модуля.
0422	Каталитический нейтрализатор износился или отказал.
0444/445	Клапан очистки канистры с активированным углем неисправен.
0501	Повреждение магистралей климатической установки.
0506/507	ДПКВ передает неверную информацию на холостом ходу.
0562/563	Неправильное напряжение в бортовой сети автомобиля.
1123/1124	Проблемы с пропорцией топливной смеси.
1510/1513	Неправильно работает клапан ХХ.
1552/1553	Аналогичная проблема.
1529/1586	Модуль управления коробкой передач поврежден.
1605/1606	Датчик ускорения функционирует некорректно.
1611/1613	Контрольная лампа MIL неправильно работает.
1800/1801	Иммобилайзер работает неправильно.
1803	Неправильный сигнал ЕСМ

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Не гаснут значки на приборке: что делать

Обычно индикаторы во время включения зажигания кратковременно загораются и спустя 3-7 секунд должны погаснуть. Если лампы продолжают гореть – это свидетельствует об обнаружении поломки.

В зависимости от расшифровки указателя необходимо полностью изучить цепь прибора на наличие коротких замыканий, поломок или сбоев. Если обнаружить неисправность самостоятельно не удается, потребуется показать машину специалистам.

Индикаторы дополнительных и специальных систем

Подробнее о расшифровке символов специальных и дополнительных систем.

Юзер Дамир Галлямов опубликовал ролик, в котором предлагает ознакомиться с описанием знаков на щитке.

Индикаторы дизельных автомобилей

У машин, работающих на дизельном топливе, тоже есть несколько интересных обозначений. Расшифровка значков на приборной панели для дизеля выглядит следующим образом:

• Свечи накала. Горит желтым на дизельных авто и соответствует значению индикатора «Двигатель» на бензиновых машинах.
• Сажевый фильтр. Горит желтым или оранжевым и говорит о неисправности фильтра.
• Желтый значок с волнами. Необходимо добавить жидкость для очистки газов выхлопа.
• Газы выхлопа. Свидетельствует о неполадках в функционировании системы очищения выхлопных газов.
• Значки с каплями. Оповещают о возникновении конденсата в тех или иных системах дизельного авто.
• EDS. Говорит, что система электронного впрыска работает нестабильно или с ошибками.
• Желтая диаграмма. Наличие лишней жидкости (воды) в топливном баке.
• T-BELT. Требуется замена ремня ГРМ.

Указанные выше индикаторы не встречаются в автомобилях с другим типом двигателя, однако могут быть похоже на рассмотренные ранее обозначения.

EPC на приборке Октавии — что это такое

Для устранения поломки потребуется полностью проверить всю проводку и топливный насос.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Значки японских авто

В конце 70-80-х годах прошлого века индикаторы японских машин существенно отличалось от европейских аналогов. Выход на мировой рынок и широкий спрос среди автолюбителей США и Европы, изготовители стали подгонять указатели под «местного» клиента.

В 2019 г экспортные модификации азиатских компаний на 99% аналогичны в сфере указателей.

Для авто, оснащенных дизельными ДВС

Автомобили, оборудованные дизельными силовыми агрегатами, на контрольных щитках имеют специальные символы, которые не ставятся на бензиновые машины.

Индикатор	Расшифровка обозначения
	Активация свечей накала. При моргающем индикаторе или появлении аналогичного значка красного цвета, рекомендуется произвести диагностику работы механизмов
Проблемы в работе сажевого фильтра. Устройство может быть забито или неработоспособно. Требуется его диагностика
	Блок управления обнаружил нехватку рабочей жидкости в системе DEF
Выявлены неисправности в функционировании механизма очистки отработанных газов
Управляющий модуль обнаружил конденсат в системе питания. Наличие влаги отразится на функционировании мотора. Двигатель будет троить, снизится его мощность. Требуется удалить конденсат, разобраться с причиной и проверить качество работы ДВС
В дизельном топливе обнаружен конденсат. При наличии определенного количества влаги в баке появляется этот символ. Необходимо разобраться с проблемой и исправить ее
Неполадки в работе газораспределительного механизма, обычно символ сообщает об износе ремешка ГРМ. Надо проверить его состояние, если требуется, поменять ремень

Канал Секреты Перекупа предлагает пользователям ознакомиться с процессом самодиагностики приборной панели и обозначением иконок.

Обозначения электромобилей

Многие из индикаторов, расположенных на приборной панели электрокаров повторяют значки для гибридных автомобилей, а именно:

• MAIN или АКБ;
• авто с восклицательным знаком;
• АКБ с молнией;
• желтая заправка;
• желтая черепаха;
• Вилка;
• EV;
• зеленое авто со стрелками.

В то же время есть несколько уникальных индикаторов, о которых не говорилось ранее:

• AGC. Подсвечивается зеленым при активации функции скольжения.
• Ключ и АКБ. Предупреждает о высокой температуре аккумулятора.
• ECO. Горит зеленым при переходе в эко-режим.
• Гаечный ключ. Сигнализирует о проблеме общего характера.
• Человек на дороге. Предупреждает о необходимости подачи сигнала для пешеходов.
• RBS в желтом круге. Активирована система RBS.
• Восклицательный знак в желтом круге. Неполадки в работе рекуперативного тормоза.
• Авто и динамик. Проблемы при функционировании внешней системы звука.

Обратите внимание, что на электрокарах компании Tesla используются свои обозначения. Они заметно отличаются от общепринятых, однако значение каждого из них указано в документации к транспортному средству.

Не работает щиток Октавии

Если не функционирует приборка — проверьте определенные факторы.

1. Возможно перегорел предохранитель. Плавкую вставку меняют и все начинает работать как нужно.
2. Повреждение проводки. Нередко провода перетираются от вибрации или механических повреждениях. Также сюда относится ослабление клемм и контактных групп. Поврежденные элементы меняются или восстанавливаются.
3. Неполадки в самом щитке приборов. Здесь все сложнее. Плата не ремонтируется, деталь подлежит полной замене.

Дополнительные системы

Дополнительные указатели не отвечают за работоспособность головного оборудования. При загорании индикаторов машина может продолжать движение без негативных последствий для механизма.

Внешний вид	Расшифровка
	Требование пристегнуть ремни безопасности. Сопровождается звуковым сигналом.
	Такое предупреждение говорит о необходимости проверить прочность закрытия капотов, дверей.
	Необходимо пополнить запас омывайки – уровень бачка почти или полностью исчерпан.
	Работает подогрев заднего стекла
	Топливный бак опустел – требуется заправка.
	Используется на новых иномарках. Включена система автоматического переключения между дальним и ближним режимами работы головной оптики.
	Устройство автоматической смены наклона оптики некорректно работает или сломано.
	Вышеуказанная система отключена.
	Устройство ДРЛ работает в штатном режиме.
	На современных иномарках с МКПП вспыхивает, когда требуется повысить передачу. Опцию можно настроить.
	Устройство облегчения доступа в салон машины. Комплектуются исключительно высокие внедорожники. При нормальной работе прибора – машина приседает, что обеспечивает комфортную посадку пассажиров.

Информационные индикаторы электромобилей и гибридных авто

Вкратце о назначении знаков в гибридных машинах и электрокарах.

Индикатор	Расшифровка обозначения
Аккумуляторная батарея гибридного авто или электромобиля. Управляющий модуль зафиксировал неисправности в работе АКБ. Возможно, требуется подзарядка батареи. Выполняется диагностика агрегата
Сообщение от управляющего модуля о пониженном заряде высоковольтной батареи. К аккумуляторам эта ошибка не относится
	Гибридный автомобиль или электрокар нуждается в зарядке. Если вовремя не произвести заряд батареи, возникнут трудности с эксплуатацией машины
Произошло снижение мощности двигателя авто. Требуется разобраться в причинах и устранить их. На электромобилях этот знак обычно появляется в результате длительной езды на севшей батарее
Произошел сбой в работе клаксона. В автомобиле не работает гудок на руле. Требуется исправить проблему, чтобы не допустить аварийной ситуации во время движения
Символ говорит о полной работоспособности и исправности систем в автомобиле. Транспортное средство готово к использованию, бортовой компьютер проверил все узлы
Символ является аналогом Check Engine, использующегося на бензиновых и дизельных двигателях. Его загорание обусловлено тем, что управляющий модуль обнаружил неполадки в функционировании машинного мотора или других узлов и систем. Требуется выполнить детальную проверку
Электрический привод стал работать с перебоями. Необходима диагностика
Знак заряда высоковольтной батареи. Эксплуатация машины не допускается, водителю следует подождать, пока символ не погаснет самостоятельно

Отличаются ли знаки у дизельных от бензиновых двигателей

Ввиду схожести конструкций значки приборки дизельных и бензиновых автомобилей на 90% схожи между собой. В качестве отличия выступают только специфические указатели, отвечающие за дизельный силовой агрегат.

Внешний вид	Значение
	Прогрев свечей зажигания. Значок активируется при активации зажигания. Двигатель можно завести после того, как указатель пропадет.
	Два знака имеют одно значение. При их появлении необходимо заменить или прочистить сажевый фильтр.
	Превышена эмиссия в устройстве очистки выхлопа.
	Обнаружена поломка топливной системы. Параллельно мотор может барахлить. Обычно причина кроется в завоздушивании магистралей, засорах топливных фильтров.
	В дизель попала вода.
	Необходимо заменить или натянуть ремень ГРМ.

Фотогалерея

Фото приборных панелей на разных автомобилях приведены ниже.

«Приборка» машины Киа Спортейдж Контрольный щиток автомобиля Додж Калибер Приборная панель Дэу Матиз

Индикаторы гибридных авто

Более продвинутые гибриды отличаются сложной конструкцией мотора. Здесь внедрено большое количество электроники и специфических устройств. Аналогично отличаются и индикаторы панели.

Обозначение	Расшифровка
	Основной аккумулятор находится в процессе зарядки. После наполнения емкости лампа гаснет.
	Две иконки идентичного значения. Сигналы говорят, что гибридный мотор переведен в режим электрической тяги.
	Оба значка говорят о том, что машина исправна и готова к движению.
	Обнаружена критическая поломка мотора или электрической цепи.
	На борту имеется поломка, необходимо машину показать мастеру.
	Ошибка подпитки аккумулятора. На некоторых моделях говорит об отсутствии заряда на элементы питания двигателя.

Видео «Как самостоятельно произвести ремонт щитка?»

На примере автомобиля Мицубиси Харизма пользователь Кирилл Мухин в своем ролике предлагает ознакомиться с процессом ремонта подсветки приборной панели.

Системы безопасности

Системы безопасности выводятся на приборку в отдельной группе. Преимущественно эти индикаторы говорят о нарушении системы безопасности транспортного средства. При обнаружении сигналов на приборке, категорически недопустимо продолжать движение до устранения поломки.

Полный список значков и индикаторов постоянно обновляется. Ввиду внедрения нового оборудования в автомобили. Электрическая конструкция авто совершенствуется, что приводит к появлению новых указателей.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
