Замена лампочек в приборной панели Лады Калина пошаговая видеоинструкция

Предохранитель подсветки приборов калина

После проведенных манипуляций осталось дело за малым — найти и вытащить перегоревшую лампу подсветки приборной панели и поставить на ее место новую.

Делается это довольно легко — прокручиваем лампу подсветки приборов против часовой стрелки и вытаскиваем. Так же само вставляем новую лампочку подсветки приборки, только уже будем вкручивать по часовой. После замены устанавливаем все в обратной последовательности, ничего сложного.

Панель приборов любого автомобиля предназначена для информирования водителя о техническом состоянии авто. Если в дневное время все датчики хорошо видны, то ночью для их нормального обозрения необходимо, чтобы работала подсветка. Бывают случаи, когда подсветка приборов на «Лада Калина» перестаёт функционировать и в тёмное время суток водителю сложно контролировать показания. Это не только создаёт неудобства управления, но и может привести к возникновению опасных ситуаций, когда водитель будет отвлекаться, чтобы разглядеть информацию на приборной панели.

Не работают лампочки на приборной панели

При включении зажигания перестали гореть контрольные лампы, раньше работало все хорошо, в чем может быть проблема?

Поэтапная замена осветительных приборов

Чтобы замена лампочек на щитке приборов Лады Калина была сделано правильно, специалисты рекомендуют выполнять ее в такой последовательности:

1. После снятия торпеды приборной панели при помощи крестообразной отвертки нужно отвинтить два крепежа, которые фиксируют спидометр.
2. Далее отсоединяется от панели колодка контактов, при отсоединении следует учитывать их цвет, чтобы при сборке ничего не перепутать.
3. После отсоединения проводки задействуется тестер, с помощью которого каждая лампочка проверяется на работоспособность. Если прибор покажет, что элемент вышел из строя, его следует заменить, вынув цоколь.
4. Удобнее всего откручивать цоколь при помощи обычных плоскогубцев, прокручивая им цоколь против хода часовой стрелки.
5. На место пришедшей в непригодность лампочки устанавливается новая такого же размера.
6. Все детали, которые снимались, устанавливаются на прежние места в обратной последовательности.

Далее остается только проверить итог выполненной работы, повернув для этого ключ зажигания. Если на щитке будут загораться лампочки, значит, работа выполнена правильно и автовладелец, даже без опыта, сможет гордиться своим успехом.

На этом процесс замены обычных ламп можно будет считать оконченным, а займет такое мероприятие не больше 2-х часов, учитывая подготовительный процесс и подбор нужных инструментов. Трудно не согласиться, что заменить на щитке приборов лампочки довольно легко без помощи профессионалов, но если в ходе работы возникнут затруднения, можно в любое время посмотреть на интернет-ресурсе обучающее видео.

Замена лампочек в панели приборов Лада Калина и Приора. Когда все опять сломалось

oapv; Меню пользователя oapv Посмотреть профиль oapv Читать дневник Просмотр загрузок. Вес репутации: Re: Подсветка комбинации приборов и органов управления — 1.

Добрый день! Перестала полностью работать подсветка приборов, а также модуля упрдавления светом и блока управления климатом.

При этом контрольные лампы приборки работают, равно как и сама приборка. Но лампочка подсветки бардачка при включении габаритов включается, как и должна, салонная подсветка и магнитола работают в норме. Куда смотреть и что делать? Меню пользователя madbee Посмотреть профиль madbee. Подсветка прикуривателя, вероятно!

У меня установлена консоль от гранты, таким образом прикуриватель лежит в пепельнице и искрит периодически А какой провод отвечает за подсветку прикуривателя? И как мне, собственно, починить подсветку приборки? Ногами не пинать, в электрике ноль. madbee. Вес репутации: 0.

Не горят лампы в верхней части панели приборов подсветка тахометра, спидометра и t ОЖ, уровень топлива. В нижней части — все горит. Кроме того не горят лампы подсветки на торпеде и прикуривателя.

Содержание

Процедура замены лампочек на автомобиле LADA KALINA

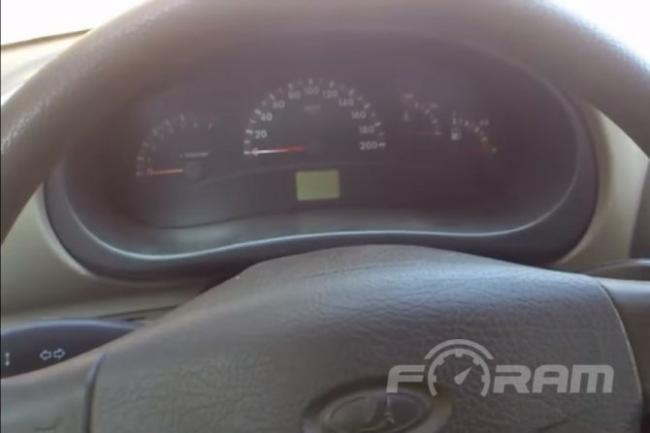

Вам необходимо «вооружиться» парой крестовых отверток с коротким и длинным стержнем, и аналогичной парой простых отверток с прямым шлицем. Первым делом опускаем рулевую колонку в самое низкое положение.

Откручиваем пару шурупов, которые крепят приборную панель и торпедо автомобиля.

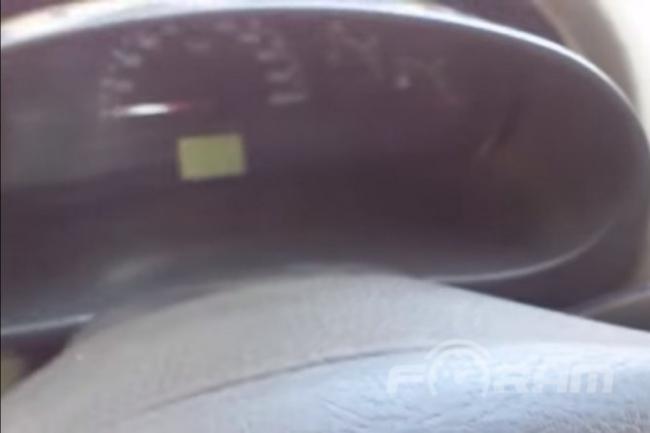

Стягиваем на себя облицовочную рамку приборной панели.

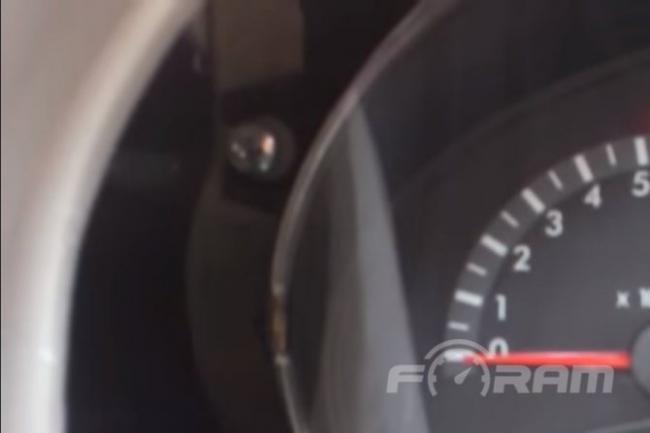

Используя крестовую отвертку с длинным жалом, откручиваем еще два шурупа с боков приборной панели.

Вытаскиваем приборную панель и вынимаем из нее клемму, которая указана на изображении ниже.

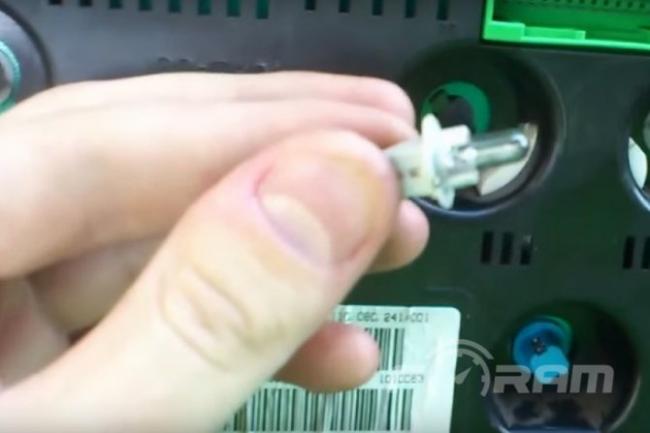

С задней стороны приборной панели вынимаем необходимую лампочку и меняем ее на новую.

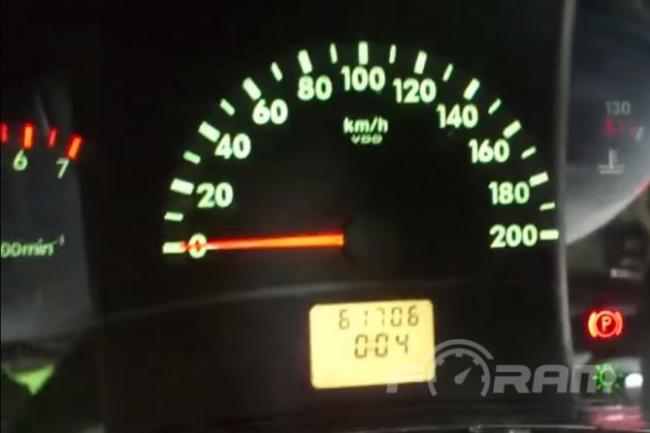

Сборку приборной панели производим в обратном порядке и проверяем подсветку поменяных лампочек.

На информационном сайте для автолюбителей «FORAM» вы сможете найти много полезной информации, касающейся ремонта и обслуживания автомобилей.

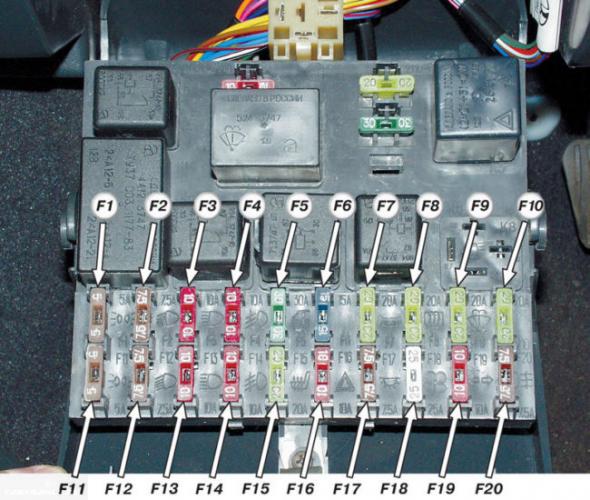

Блок реле и предохранителей автомобиля Лада Калина

Как правило, помимо прикуривателя, параллельно подключено несколько дополнительных элементов. У модели второго поколения в цепи также находится подогрев сидений. Если эти два устройства на Калина 2 перестали работать одновременно, то стоит открыть монтажный блок и осуществить замену предохранителя прикуривателя.

Метки: контрольные лампы, перестали гореть

Комментарии 29

Покопался у вас на бж, и устранил свою неполадку, пред 12 сгорел
Спасибо

то что на фото это следствие надо искать причину. лампочки скольки ватные стоят

именно на контрольных лампах 12/1.2 и одна 12/1.1

у меня скорей всего дело в контактной группе но это тоже посмотрю спасибо.
завтро приедет контактная группа как поставлю опишусь что да как.

Проверь плату на приборке, там есть один угол, плата в этом месте очень узкая, там проходят 1 или 2 дорожки, точно не помню, одна из них питание на лампочки, тахометр и возбуждение генератора.У меня там трещина была, из за этого пропадала зарядка, и не работали лампочки на приборке…

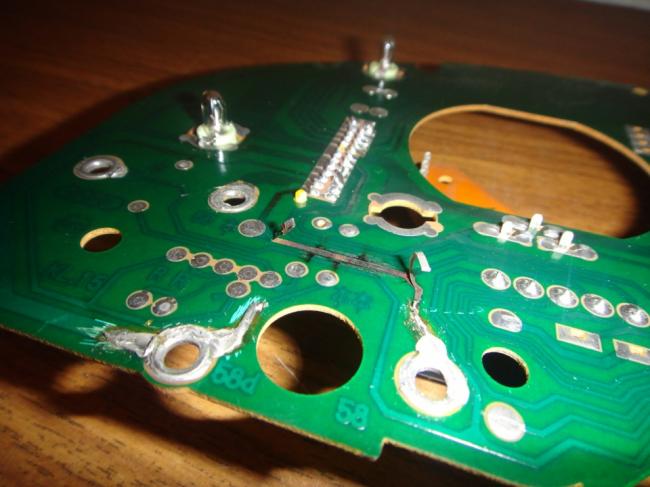

косяк найден фото вверху

Проверь плату на приборке, там есть один угол, плата в этом месте очень узкая, там проходят 1 или 2 дорожки, точно не помню, одна из них питание на лампочки, тахометр и возбуждение генератора.У меня там трещина была, из за этого пропадала зарядка, и не работали лампочки на приборке…

Спасибо. Такая же проблема была, трещина в дорожке в правом верхнем углу платы. По началу было то работает то нет, потом просто перестали загораться контрольные лампы и тахометр замолчал. А дело то было в дорожке. Её не было заметно, так как она не перегорела а треснула.

Если взглянуть на панели приборов автомобилей, которые были выпущены лет 60-70 назад, то можно увидеть очень простую их комбинацию. Это спидометр, указатели температуры охлаждающей жидкости, давления масла, наличия топлива в баке, амперметра и 2-3 сигнальные лампочки.

Сегодня всё кардинально изменилось. Современные автомобили оснащаются мощными двигателями, развивают высокие скорости, поэтому конструкторы оснащают машины большим количеством систем пассивной и активной безопасности. Контроль их работы осуществляется контрольными лампами, установленными на панели приборов, а на некоторых моделях светодиодами или светодиодными лентами.

Диагностика

• Проверьте ползунок регулировки яркости подсветки панели. Часто бывает, что регулировка яркости стоит на минимуме и подсветка горит очень тускло или не горит вовсе;
• Проверьте предохранитель на подвеску панели. На Калине предохранители располагаются под крышкой блока переключателя света. В блоке нужно проверить предохранитель F7, он отвечает за подсветку панели. Схема расположения предохранителей есть на крышке блока переключателя света;

• Одна из самых малораспространенных неисправностей это проблема с проводкой, которая привела к неработоспособности подсветки панели. Обычно это происходит при обрыве какого-то провода. В этом случае вам поможет только электрик.

Самая распространенная поломка

Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости.
Ситуация чуть посложнее

Ее признаки очень характерны:

• Указатели не работают все: спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости;
• Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;
• Зажигание срабатывает режимно, машина заводиться не отказывается;
• Практически 100% перегорел предохранитель F3. Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.

Если предохранитель цел, это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.

Видео о неисправностях панели приборов на автомобиле Лада Калина

Панель приборов любого автомобиля предназначена для информирования водителя о техническом состоянии авто. Если в дневное время все датчики хорошо видны, то ночью для их нормального обозрения необходимо, чтобы работала подсветка. Бывают случаи, когда подсветка приборов на «Лада Калина» перестаёт функционировать и в тёмное время суток водителю сложно контролировать показания. Это не только создаёт неудобства управления, но и может привести к возникновению опасных ситуаций, когда водитель будет отвлекаться, чтобы разглядеть информацию на приборной панели.

ВАЗ 2114 И ЕГО ПАНЕЛЬ ПРИБОРОВ

На этом автомобиле, так же как и на модели ВАЗ 2113, устанавливают электронную комбинацию приборов от ВАЗ 2115. В ней кроме приборов контроля работы двигателя и его систем, дополнительно установлены контрольные лампы, в количестве 12 штук и 6 лампочек, которые освещают шкалы контрольных приборов.

Сколько лампочек в приборной панели ВАЗ 2114, стало понятно, следует сказать несколько слов об их назначении:

1. Сигнализация о включении поворотов, отдельно для левой и правой стороны;
2. Минимальный уровень топлива в баке;
3. Включение габаритных огней;
4. Аварийное состояние тормозной системы;
5. Включение дальнего света фар;
6. Контрольная лампа о контроле двигателя;
7. Включение аварийной сигнализации;
8. Лампа, показывающая разряд автомобиля;
9. Сигнализация включённого ручного тормоза;
10. Аварийное падение давления масла;
11. Лампа открытия воздушной заслонки, кроме моделей с электронным впрыском топлива.

Также установлены лампочки для подсветки шкал приборов. Все индикаторы, сигнализирующие об аварийном состоянии той или другой системы, имеют красные светофильтры, остальные зелёные или оранжевые. Часто можно услышать такое выражение, что не работает панель приборов на ВАЗ 2114, это неправильное определение неисправности. Такое возможно только в одном случае, когда она совсем не подключена в машине. Может отказать один или несколько приборов, могут быть перегоревшие лампы, но что-то работоспособным останется. Чаще всего перегорают лампы, вот более подробно и рассмотрим вариант с перегоревшими лампами.

Поэтапный процесс по замене

А теперь расскажем, как поменять лампочки. С целью обеспечения корректной замены специалистами рекомендуется выполнять весь перечень манипуляций в следующем алгоритме.

1. После демонтажа панели, воспользовавшись отверткой с крестообразным профилем, откручиваем два винта, удерживающие блок спидометра Лада Калина.
2. Теперь переходим к отсоединению от панели электрических разъемов проводов. Важно не перепутать места подсоединения. Для это рекомендуется выполнить дополнительную маркировку кабелей.
3. Далее с помощью тестера выполняем проверку каждой лампы в отдельности. Если какой-то из осветительных компонентов неисправен, то его меняем на новый аналог. Извлечение лампы производится посредством пассатижей. Для этого удерживая ими цоколь, выполняем поворот лампы против стрелки часов. На это посадочное место устанавливаем новую лампу, совершая манипуляции по обратному алгоритму. Так поступаем с каждой пришедшей в негодность лампой.
4. Возвращаем все демонтированные компоненты салона на прежние места и производим коммутацию с бортовой сетью, исключив возможность путаницы.
5. Проверку итога проделанной операции осуществляем посредством включения зажигания. Если все выполнено верно, то лампы будут светиться, озаряя панель.

Тяжелый случай

До сих пор разбирались ситуации, когда какие-то признаки жизни торпеда еще подавала. Если к приборам добавились неработающие стеклоподъемники, поворотники, стеклоочистители, дело уже не в реле и предохранителях.

Могут быть 2 варианта:

• Подгорели контакты на замке зажигания. В принципе, после установки реле (еще на версии ВАЗ-2109) такая проблема возникает нечасто. Однако вероятность осталась. Замок снимается, контакты проверяются, при необходимости – зачищаются;
• Монтажный блок. На его плате могут оказаться перегоревшими дорожки. Спасет только замена на новый. Впрочем, стоит он отнюдь не космически, а установка доступна в самостоятельном исполнении.

Часто перегорают предохранители?

Если постоянно приходится менять защитный элемент, но после ремонта он все равно продолжает гореть, то причину следует искать в другом месте. Скорее всего, по цепи ходит короткое замыкание, предохранитель перегорает.

Стоит осмотреть провода на Лада Калина на предмет заломов или потертостей. Открываем капот и инспектируем состояние кабелей, это поможет выяснить причину сгорания предохранителя. При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть. В самой цепи возникнет обрыв, срабатывает предохранитель. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю, прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван, это ведет к срабатыванию предохранителя.

На прикуриватель Лада Калина приходит три провода.

1. Основной плюс (красный провод). Приходит к аккумуляторной батарее через защитный элемент (предохранитель). Отвечает за нагрев внутренней спирали.
2. Постоянный плюс (желтый провод). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
3. Постоянный минус (черный провод). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

Каждый из них стоит проинспектировать, а при необходимости провести ремонт. При замене потребуется паяльная лампа с припоем, а также новые провода. Следует подключить новые кабели подходящего сечения.

НЕ ГОРИТ ОДНА ИЛИ НЕСКОЛЬКО ЛАМПОЧЕК

В этом случае может быть две ситуации:

• Не горит подсветка панели приборов ВАЗ 2114;
• Не работает одна или больше контрольных ламп.

Рассмотрим первый вариант неисправностей, когда не работает подсветка панели приборов ВАЗ 2114. Начинать проверку работоспособности подсветки необходимо с проверки исправности предохранителя в этой цепи. Это относится только к случаю, когда не горят все лампы подсветки.

Блок предохранителей на этой модели, так же как и на автомобилях ВАЗ 2113 и ВАЗ 2115, находится в подкапотном пространстве со стороны водителя. Необходимо снять его крышку и отыскать предохранитель, отвечающий за подсветку, это F10. Он рассчитан на ток силой 7,5 А. Если он перегорел, замените его новым и проверьте работу лапочек подсветки.

Далее события могут развиваться следующим образом, либо всё работает, либо нет. Если подсветка приборной панели работает, проверка на этом заканчивается, в противном случае необходимо продолжить поиск неисправности. Она может заключаться в плохом контакте разъёмов или обрыве цепи питания ламп подсветки.

Для поиска и устранения этих проблем необходимо вспомнить элементарные понятия законов электротехники, и иметь автомобильный светодиодный пробник электрических цепей, тестер или вольтметр. Если нет ни того ни другого, то лучше обратиться за помощью к автоэлектрику.

Гораздо проще обстоит дело, когда не горит одна или несколько, но не все лампочки подсветки. Перегоревшие лампочки просто заменяют заведомо исправными. Из практики автоэлектриков можно сделать вывод, что в большинстве случаев перегорает предохранитель или лампочка. До поиска неисправностей с помощью приборов дело доходит редко, но иногда бывает. Следует знать о том, что в случае, когда заменяемый (новый) предохранитель перегорает неоднократно, следует искать короткое замыкание в электрической цепи.

Во втором случае поступают примерно так же, но учитывают, что предохранителей на каждую контрольную лампу нет. Пробуют заменить лампочку новой, если она снова не горит, значит, нужна проверка контактов. Как правило, этого бывает достаточно для устранения неисправностей. В противном случае, лучше попросить о помощи специалиста, потому что виновником может оказаться датчик, работающий совместно с этой контрольной лампой.
Лампы для приборной панели

Советы автолюбителей и рекомендации специалистов

Может происходить разрыв по цепи регулировки яркости подсветки. В реостате регулировки есть припаянная пружинка — она имеет свойство отваливаться. Можно просто поставить перемычку, т. е. обойти реостат, тогда не будет регулироваться яркость, или припаять её обратно — нужно будет снять реостат.

Ustov

https://autolada.ru/viewtopic.php?t=100217

Часто разбалтываются контакты ламп, да и горят они очень быстро. Я уже не одну поменял.

kompositor77

https://kalina-club.com.ua/forum/index.php?showtopic=6768

Лампочки подсветки приборов лучше сразу поставить светодиодные, они ненамного дороже, но пасмурным днём или при заходе солнца приборы читаются на ура.. Тем более что никаких переделок не надо, цоколёк подходит…

maxx

https://kalina-club.com.ua/forum/index.php?showtopic=6768

Всё можно сделать самому, все в основном так и делают, ничего сложного, главное, всё открутить не сломать, разъём отсоединить. И проверить лампочки, все ли целые, проверить контакты. Может лампочки некоторые перегорели и кажется, что хуже светит.

privatalex

https://kalina-club.com.ua/forum/index.php?showtopic=6768

У меня тоже была такая проблема. Подсветка непонятным образом то пропадала, то включалась снова. Всё дело в подсветке прикуривателя. Коротит контакт и мозги отключают подсветку. Открутил накладку под рычагом КПП и замотал изолентой провода возле прикуривателя. Всё ОК.

Роман Диденко

https://otvet.mail.ru/question/93393860

Там вертушка такая. Регулировка яркости щитка. Её надо покрутить, не поможет либо заменить либо снимают её совсем и сделать напрямую.

Такси Оса

https://otvet.mail.ru/question/93393860

Если подсветка приборов на «Лада Калина» перестала гореть, то с устранением проблемы затягивать нельзя. Делать это надо в ближайшие сроки. В большинстве случаев, на устранение возникшей проблемы придётся потратить максимум 30–50 минут.

Выбор ламп

При выборе ламп можно пойти двумя путями:

1. Установить обычные лампы накаливания, такие как были установлены заводом изготовителем.
2. Установить светодиодные лампы.

Рекомендуем устанавливать светодиодные лампы, так как ресурс их выше по сравнению со стандартными и еще можно немного снизить нагрузку на генератор. Еще учтите, что у светодиодных ламп есть плюс и минус. Если вы поставили светодиодную лампу, а она не светит, переверните патрон с лампой на 180 градусов.

В панели приборов на Калине применяется тип ламп с цоколем W1,2W. В любом авто магазине можно купить патрон с лампой или лампочку отдельно.

Выводы

Ознакомившись с информацией, которая дана в статье, вам будет проще ориентироваться за рулем и контролировать работу систем автомобиля Лада Калина.

Нередко случается, что на приборной панели загорается какая-либо лампочка, а водитель не знает, что же означает тот или иной сигнал. Расставим все точки над «i». Комбинация приборов автомобиля Лада Калина отображает:

• особенности движения;
• в каком состоянии пребывают системы машины, которые отвечают за безопасное движение;
• верно ли эксплуатируется все авто в общем.

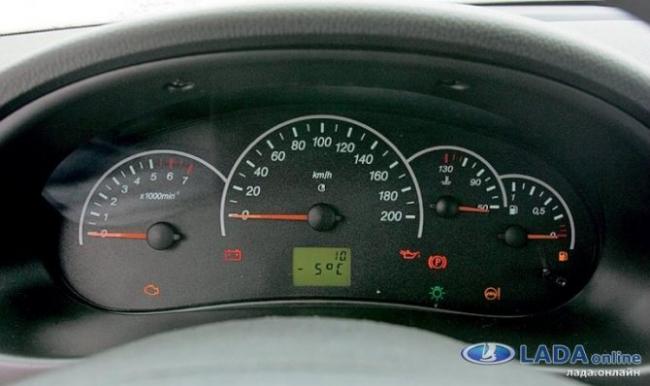

Нижеследующее описание – панель приборов калина – призвано помочь каждому начинающему водителю разобраться в их показаниях.

Процесс замены

Для того чтобы поменять предохранитель прикуривателя модели Лада Калина, необходимо добраться до монтажного блока. Он должен располагаться за декоративной панелью, в левой части передней консоли.

1. Отщелкиваем пластиковые фиксаторы.
2. Берем пинцет, находящийся в монтажном блоке.
3. Вытаскиваем предохранитель №20 (первое поколение). Другой защитный элемент имеет №18 (второе поколение).
4. Устанавливаем новый предохранитель.

Важно, чтобы значение новой детали совпадало с рекомендованными производителем (15 ампер – первая генерация, 20 ампер – вторая). В противном случае велика вероятность увеличенной нагрузки по цепи, срабатывания предохранителя. Это может вызвать оплавление проводки, короткое замыкание и пожар.

СНЯТИЕ ПАНЕЛИ ПРИБОРОВ И ЗАМЕНА ЛАМПОЧЕК

Чтобы снять приборку, необходимо иметь крестообразную отвёртку и «ловкие руки». Замена лампочек в приборной панели ВАЗ 2114 возможна только при снятой панели.

Для этого снимается декоративная накладка магнитолы, которая связана с ней. Для этого используют отвёртку. Начинать необходимо с нижнего края, проделывать всё нужно очень осторожно, чтобы не повредить хрупкие пластмассовые детали. Когда она немного сдвинется с места, следует потянуть его немного на себя и можно освобождать верхнюю часть.

Далее порядок действий будет таков:

1. Нужно отключить провод от прикуривателя;
2. Снимается накладка панели примерно так же как у магнитолы, с той разницей, что там ещё имеется два самореза и защёлки;
3. Снова необходимо отсоединить все провода, идущие к панели;
4. Выкручиваются четыре самореза и панель можно вынуть со своего места. Делать это необходимо осторожно и аккуратно.

Вопрос о том, как поменять лампочки на панели приборов, не относится к числу очень сложных, справиться с этим по силу даже начинающим водителям. Необходимо найти перегоревшую лампочку и аккуратно извлечь её из гнезда. Она снимаются вместе с патроном. Для этого нужно его повернуть против часовой стрелки и вынуть наружу.

После замены перегоревшей лампы патрон устанавливается в гнездо, снова очень аккуратно. После этого панель можно ставить на своё место. Установка происходит в обратной последовательности. Чтобы не оказалось, что не работает приборная панель ВАЗ 2114, не забудьте подсоединить все снятые ранее провода и разъёмы на свои места.

Последнее время многие владельцы вазовских машин занимаются различным видом тюнинга, в том числе и модернизацией щитка приборов. Существует большое количество вариантов такой модернизации. Можно сделать белую подсветку панели приборов, произвести замену ламп светодиодами, поменять шкалы приборов. Встречаются и такие варианты, где подсвечены стрелки приборов, а также другие варианты переделок.

Подписаться на тему
Уведомление на e-mail об ответах в тему, во время Вашего отсутствия на форуме.

Подписка на этот форум
Уведомление на e-mail о новых темах на форуме, во время Вашего отсутствия на форуме.

Скачать/Распечатать тему
Скачивание темы в различных форматах или просмотр версии для печати этой темы.

Инструкция по демонтажу и ремонту

Демонтаж приборки может потребоваться для выполнения тюнинга, замены ламп подсветки или ремонтных работ. Узнать, как снять панель приборов на Лада Калина, можно из инструкции по эксплуатации автомобиля.

Светодиодная подсветка приборки

Инструменты и материалы

Прежде чем разбирать панель приборов Калина 2, необходимо приготовить следующие материалы и инструментарий:

• набор ключей;
• крестовую и плоскую отвертку;
• детали и лампочки для замены.

Перед выполнением работ следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора.

Снятие торпеды Калины

Алгоритм действий

Процедура разборки состоит из следующих шагов:

1. Воспользовавшись крестовой отверткой, нужно выкрутить два самореза.
2. Далее необходимо снять накладку с панели приборов.
3. На следующем этапе выводятся из сцепления пружинные фиксаторы.
4. Выкрутив два винта, нужно сдвинуть панель на себя.
5. Фиксатор, удерживающий колодку, нужно поддеть с помощью плоской отвертки и повернуть.
6. Далее нужно отсоединить разъемы с проводами и можно спокойно снимать приборку.
7. Для снятия стекла с щитка приборов следует отщелкнуть пластмассовые фиксаторы.

После демонтажа можно производить замену неисправных деталей и лапочек подсветки. Если перегорели светодиодные сигнализаторы на Лада Калине, то их заменить невозможно, так как они впаяны. В этом случае нужно менять полностью панель приборов Лада Калина 2. Приборка Калина собирается в обратной последовательности.

Таким образом, зная, как разобрать панель на Калине, можно самостоятельно выполнить ее ремонт, если не горит подсветка или сигнальные лампочки.

Проверка прикуривателя

Всё достаточно просто, эта работа вряд ли вызовет какие-либо сложности даже у начинающего водителя. В первую очередь стоит обесточить автомобиль. После чего извлеките прикуриватель из гнезда. Это необходимо делать осторожно, дабы не повредить контакты. Когда механизм в руках, визуально осмотрите его, нет ли на нем следов гари? Если же все с ним хорошо, и нет очевидных проблем, тогда придется устранять последствия короткого замыкания. Так как это единственная в вашем случае подходящая проблема, препятствующая нормальному функционированию приборов на панели.

Та ситуация, когда не работает панель приборов на ВАЗ-2112 – не редкость для отечественного автопрома. Любой транспорт имеет свои недоработки и минусы. По этой причине владельцу ВАЗ-2112 не остается ничего другого, как самостоятельно выявлять и устранять неисправность, или обратиться за поддержкой и помощью на СТО.

Объявления на НН.РУ – Авто

Компания-производитель «АвтоТех» предлагает Вам модернизировать Фиат Дукато Fiat Ducato базовой версии для решения.

Удлинить Газ 331043, 331063 Валдай-фермер под установку кузова 5,1/ 6,5 м. Удлинение шасси производится за счёт увеличения колёсной.

Эвакуаторная площадка ломаного типа, производимая в нашей компании, имеет высокую надёжность конструкции , что подтверждает многолетняя.

Переоборудовать, удлинить раму, грузовой автомобиль: Валдай Газ 33104, 33106; Валдай фермер 331043, 331063; Газон Газ 3307, 3309;.

В Сети появился видеоролик с камеры наблюдения, где видно, как в магазин «Бристоль» в Дзержинске заходит мужчина, подходит к.

Ещё два пункта приёма вторсырья запустили в столице Приволжья, об этом сообщает администрация Нижнего Новгорода. Всего в городе сейчас.

Уже сегодня в небе Нижегородской области можно будет наблюдать самый впечатляющий звездопад 2019 года. Об этом сообщает Нижегородский.

Ремонт — настоящее испытание для семьи. Возникает сотня вопросов, на которые нет ответов, и масса проблем, которые нужно срочно.

Маркировка предохранителя на универсале Lada

Для данной модификации модели предусмотрены те же защитные элементы. Номер предохранителя прикуривателя универсала Лада Калина – 20 или 18 в зависимости от поколения. После установки нового элемента рекомендовано соблюдать некоторые правила, чтобы продлить срок функционирования устройства.

1. Не подключать на Лада Калина несколько мощных приборов одновременно (через разветвитель). Иначе сгорит предохранитель. Общая мощность подключаемых устройств рассчитывается по значению (P=I*A, где I – напряжение 12 вольт, а A – сила тока). Для первого поколения этот показатель – 180 Ватт, для второго – 240 Ватт.
2. Не устанавливать предохранитель, рассчитанный на большую силу тока, чем рекомендованный производителем.
3. Не допускать разбалтывания гнезда или плохого контакта с патроном – это может привести к короткому замыканию.

Почему на ВАЗ-2114 пропала подсветка панели приборов: не работает и не горит?

В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.

Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!

Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.

Самый неприятный и тяжелотестируемый элемент автомобиля остаётся проводка.

Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.

Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода. которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.

Окисленные контакты в монтажном блоке.

Ещё одной причиной неисправности могут стать окисленные колодки проводов.

Соответственно контакта не будет, а не только свет в панели приборов не будет гореть, но и могут не работать остальные индикаторы, которые размещены здесь же. Для устранения неисправности придется отсоединить колодку проводов на блоке предохранителей и самой панели проборов. После этого зачистить контактную группу и подсоединить все обратно. Если все заработало, то причина была найдена.

Устройство панели приборов

На панели приборов ВАЗ-2112 есть:

1. Спидометр.
2. Тахометр.
3. Указатель уровня топлива.
4. Указатель поворотов.
5. Указатель температуры жидкости в охладительной системе.
6. Контрольные лампочки.
7. Колодки для подключения проводов.

Перед тем, как начать производить какие-то работы с приборной панелью, рекомендуется ознакомиться с ее распиновкой. Говоря другими словами, изначально надо понять, куда какой провод идёт и для чего он предназначается.

Распиновка и схема панели приборов

Распиновка панели приборов

1 — контрольная лампа резерва топлива; 2 — лампы освещения комбинации приборов; 3 — контрольная лампа правого поворота; 4 — контрольная лампа левого поворота; 5 — резервная контрольная лампа; 6 — указатель температуры охлаждающей жидкости; 7 — контрольная лампа наружного освещения; 8 — контрольная лампа воздушной заслонки карбюратора; 9 — контрольная лампа давления масла; 10 — контрольная лампа стояночного тормоза; 11 — контрольная лампа заряда аккумуляторной батареи; 12 — тахометр; 13 — контрольная лампа «CHECK ENGINE»; 14 — спидометр; 15 — контрольная лампа уровня тормозной жидкости; 16 — контрольная лампа аварийной сигнализации; 17 — контрольная лампа дальнего света фар; 18 — указатель уровня топлива.

Диагностика панели приборов на ВАЗ-2112

На видео показан процесс самодиагностики панели приборов на ВАЗ-2112. Можно посмотреть работу всех стрелок и сигнализаторов. Например, лампочку «проверьте двигатель» (Check Engine) недобросовестный продавец может вынуть.

Устранение проблем

Есть несколько самых распространенных проблем, по которым может не работать панель приборов на ВАЗ-2112. Это такие:

Не горит подсветка. Тут потребуется проверить все контакты, проводку и её состояние. Могут также просто перегореть предохранители или лампочки. Тут причин может быть много, а потому быстро решить проблему не получится. Надо детально во всем разбираться. У нас был случай, когда перегорали сразу все диоды подсветки панели приборов. Пришлось менять все лампочки.

Проверка и замена лампочек подсветки

Расположение предохранителя подсветки панели приборов на редакционной машине. У нас лёгкий тюнинг, стоит предохранитель 7.5 Ампер, 5 Ампер выбивало. Это не есть хорошо.

Найти его можно на монтажном блоке. Если он перегорел, потребуется просто его поменять. Также надо обнаружить и причину, по которой он вышел из строя. Обычно к таким последствиям приводит короткое замыкание в проводке.

Предохранитель прикуривателя — F18

Возможные неисправности

У приборной панели возможны следующие неисправности:

1. Не работают указатели уровня топлива или температуры. Причина может быть в неисправности датчиков или повреждении проводки.
2. При полном баке стрелка уровня топлива падает в нулевое положение.
3. Стрелка на указателе уровня топлива движется скачкообразно и часто опускается в нулевое положение.
4. Индикатор резерва топлива не тухнет.
5. Если не горят какие-либо индикаторы на приборке, причина может быть в сгоревших лампочках, недостаточном контакте патрона лампочки и печатной платы, окислении контактов, обрыве проводов, неисправности датчика индикатора.
6. При неработающем спидометре причина может быть в гибком вале привода прибора: плохо затянуты гайки, обрыв, механическое повреждение и т.д. (автор видео — RasH19).

Замена лампочек

Когда консоль освобождена, разобрать подсветку печки Лады Калина можно уже без лишних помех. По сути, разборка сводится к тому, что предстоит извлечь сгоревшие лампочки. Делается это лёгким выкручивающим движением против часовой стрелки.

Лампочки продаются в сборе, однако купить их бывает проблематично. Поэтому нередко приходится перепаивать сгоревшие элементы, для чего и рекомендуется запастись светодиодами. Процесс замены лампы выглядит так:

• с помощью нажатия тонкой отвёрткой на основание замка корпуса выдавливаются поочерёдно стороны лампочки;
• у основания старой лампы перекусывают ножки, ведущие к клеммам;
• приобретённые заранее диоды припаиваются к клеммам;
• получившаяся конструкция внедряется в корпус лампы.

Когда лампочки возвращены на место, можно вновь устанавливать консоль. Здесь необходимо обратить внимание на то, что сначала вставляется верхняя часть панели. Требуется проследить за тем, чтобы ползунок регулятора забора воздуха вошёл в отведённое ему пространство — иначе консоль не встанет. Важна аккуратность с проводами — после их подключения к регуляторам и кнопкам они не должны свернуться под панелью, необходимо вернуть их в тоннель.

При установке центральной консоли для фиксации металлических защёлок потребуется усилие. Здесь обратите внимание, что для закрепления хватит лёгкого нажатия, в противном случае консоль лопнет. Если возникают проблемы, проверьте, что именно мешает возвращению пластиковой крышки на место. Излишнее усилие приведёт к появлению трещин и сколов.

Соблюдение правил и рекомендаций, описанных в статье, поможет решить проблемы в ситуации, когда не горит подсветка печки Калины. Процедура простая, однако от ловкости и спокойствия мастера зависит целостность самого заметного элемента салона — центральной накладки панели приборов.

Что делать, если замена предохранителя не помогла

Есть дополнительные неисправности, из-за которых устройство на Калине может поломаться. К ним относятся.

1. Плохие контакты. Со временем или от интенсивного использования, соединение внутри прибора может нарушаться. Неправильная установка девайсов приводит к разбалтыванию гнезда и плохому контакту. Срабатывает предохранитель. Это лечится подгибанием металлических усиков на патроне, а также перепайкой контактов.
2. С возрастом на прикуривателе Калины появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии. Еще одной неисправностью становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Цена нового прикуривателя на Калину составляет 300 – 750 рублей. При выборе надо покупать оригинальные детали. Они должны быть аккуратно упакованы, а внутри располагаться паспорта качества и сертификаты соответствия. При покупке дешевых китайских аналогов будьте готовы к тому, что предохранители могут сгорать, а само устройство – работать недолго и некорректно.

Что делать, если загорелась лампочка отсутствия зарядки аккумулятора

Если вы обнаружили, что значок заряда аккумулятора на Калине горит при запущенном силовом агрегате, это означает, что генератор по какой-то причине не в состоянии обеспечить электричеством бортовую сеть, поэтому для работы приборов расходуется запас электроэнергии АКБ.

По большому счёту дальнейшая эксплуатация автомобиля при такой ошибке недопустима, поскольку одной из причин включения предупреждающей сигнализации может быть короткое замыкание. КЗ, как известно, может привести к возгоранию в моторном отсеке, так что правильный вариант действий – остановиться, заглушить мотор и попытаться найти причину неисправности.

Если удалось установить, что короткого замыкания нет, можно продолжать движение до гаража или СТО, чтобы уже в спокойной обстановке провести полноценную диагностику.

[Закрыто] Решено: Не горит подсветка приборной панели.

Тема: Решено: Не горит подсветка приборной панели.

Начну так. Раньше когда заводил машину, приборная то горела, то не горела, если быть точнее не горело все кроме указателей поворотников и лампы дальнего света(хотя дальний выключен, а когда включал дальний то лампочка выключалась.) При повороте ключа контрольные лампы всегда горят как положено. Тогда я эту проблему решал просто перещелкивая стеклоподьемниками(не знаю почему, но помогало, подстветка загоралась). Сейчас же перещелкивание перестало помогать))) и темнота на приборке надоела. Я снял приборку, поменял все лампочки, все они работают, проверил. Проверил все предохранители, все целы. Проверил регулятор яркости подстветки, тоже рабочий, подсоединял провода даже на прямую, таже фигня. Ну я не знаю что ещёёёёё. Скажите что может быть((( не хочу всю приборку менять(

2 Ответ от Alevtina.Trofimova 2014-08-04 18:39:34

• Откуда: Селты, УР
• Регистрация: 2014-08-04
• Сообщений: 169 Спасибо : 58
• Авто: Ваз 21103

Re: Решено: Не горит подсветка приборной панели.

была такая же фигня, решил так: за блоком предохранителей есть колодки(сейчас уже не помню какую снимал), у меня клемма которая отвечает за подсветку болталась как г. о в проруби, поджал и все стало OK.

3 Ответ от kostya.ishekov93 2014-08-04 19:58:08

Re: Решено: Не горит подсветка приборной панели.

была такая же фигня, решил так: за блоком предохранителей есть колодки(сейчас уже не помню какую снимал), у меня клемма которая отвечает за подсветку болталась как г. о в проруби, поджал и все стало OK.

А можно чуточку поподробней, как эта клемма по виду или ещё чего)) спасибо огромное за ответ

4 Ответ от Admin 2014-08-04 19:59:47

• Admin
• Администратор
• Неактивен

• Регистрация: 2012-02-20
• Сообщений: 3,257 Спасибо : 622

Re: Решено: Не горит подсветка приборной панели.

5 Ответ от klimashov.roman 2014-08-04 20:10:54

• klimashov.roman
• Знаток
• Неактивен

• Откуда: г. Касимов
• Регистрация: 2014-04-21
• Сообщений: 737 Спасибо : 142
• Авто: ГАЗель 33023 дв 405.22, 2.4 16кл 140л.с

Re: Решено: Не горит подсветка приборной панели.

100 пудов какая то колодка мозг канифолит. У меня не работал указатель топлива и вольт метр работал только при ударе по приборке и то не всегда, конечно не на 10 а на 07, но суть в основном у наших машин одинаковая, пропаял и поджал контакты и всё стало норм.

Пошаговая инструкция

1. Перед началом работ рожковым ключом на десять ослабьте гайку крепления минусовой клеммы аккумуляторной батареи и снимите ее. Стоит отметить, что при снятии панели приборов все показания кроме пробега скидываются.
2. Для удобства работы поставьте руль как при движении прямо.

Маленькой крестовой отверткой открутите два винта крепления пластиковой накладки щитка.

Снимите пластиковую накладку щитка приборов, выведя из зацепления два пружинных фиксатора снизу.

Маленькой крестовой отверткой отверните два винта крепления щитка приборов.

Для замены лампы возьмитесь плоскогубцами за патрон и поверните против часовой стрелки. После поворота извлеките патрон вместе с лампой.

Возьмите новый патрон с лампой, установите в посадочное место и поверните за часовой стрелкой до упора. Стоит отметить, если у вас плафон в хорошем состоянии лампу можно заменить отдельно. Лампу извлекаете, просто потянув на себя.

Посмотреть порядок работ по замене лампочек в приборной панели Лада Калина можно в этом видео:

Маркировка лампочки

Перед ремонтом прикуривателя автомобиля Лада Гранта необходимо приобрести нужные запчасти. Внутри прибора находится специальная лампа с маркировкой А12-1,2. Элемент рассчитан на напряжение 12 вольт, потребляет 1,2 Ватт энергии. Тип цоколя лампы обозначается как W2*4.6D.

Цена на рынке составляет от 10 до 30 рублей. Желательно покупать оригинальную лампу ВАЗ – это поможет подсветке Калины проработать долго и без риска короткого замыкания.

Если потребуется заменить сам прикуриватель вместе с патроном, то оригинальный каталожный номер 21230-3725010-10, а стоимость детали составляет 300 – 600 рублей. Товар должен быть хорошо упакован, а внутри иметься сертификаты качества и паспорта соответствия стандартам.

Основные выводы

Замена лампочек в приборной панели Лады Калины не представляет сложности и вполне может быть произведена своими руками. Понадобятся несложные действия:

• подготовка необходимых инструментов и светильников;
• демонтаж приборной панели;
• извлечение проблемных элементов и установка новых;
• сборка панели в обратном порядке.

Весь процесс занимает от получаса для новичка до 15 минут для более опытного пользователя. Советы и свои способы замены излагайте в комментариях.

Лампы приборной панели

Приборная панель дает водителю массу полезнейшей информации, позволяющей вести контроль за состоянием автомобиля, за процессом вождения, вовремя диагностировать поломки и исправлять их. Так, лампочка панели загорается по следующим причинам:

• Аккумулятор не заряжается.
• По той или иной причине зажат ручной тормоз.
• Не достаточное количество топлива в баке.
• Снизилось давление масла (что говорит о необходимости срочной остановки двигателя во избежание более серьезных последствий).
• Переизбыток воды в фильтре. Для того, чтобы вода не попала в насос, что может привести к поломке, нужно слить лишнюю воду из фильтра.
• Нарушена работа топливной системы.
• Произошел сбой в двигательной системе и многое другое.

Как видно, лампы панели позволяют определить, что в автомобиле не так, если сами лампы выходят из строя, то можно упустить очень важную поломку, которая может и вовсе привести к ДТП. Вот почему так важно не тянуть с заменой (ремонту лампы не подлежат).

На сегодняшний день авторынок предлагает широчайший ассортимент ламп для панели управления, начиная от штатного варианта, более дешевого, но и обладающего средними характеристиками, заканчивая модернизированными версиями, придающими панели, а значит и всей атмосфере машины иную, более экспрессивную атмосферу.

Профессионалы советуют также заменять штатные лампы на светодиоды, которые в значительной степени украшают панель.

Итак, перечислим несколько наиболее популярных на настоящий момент вариантов, подходящих для ВАЗ 2114.

• Светодиодные лампы Sho-Me SM-T5 (синие, белые и красные). Страна производитель – Корея, цена – 80 руб. за пару.
• Светодиодный модуль повышенной яркости SMD – 20 руб.
• Светодиод Sho-me SM-T5-cap-super (белый) – 50 руб.
• Галогеновые лампы Osram и Philips — примерно — 40-80 рублей за штуку.

Как видно, цены на лампы не высоки. Стоит отметить, что и времени на замену уходит совсем немного, о чем мы и поговорим далее.

Обслуживание кормовой части

На Лада Калина замена лампочек стоп сигнала может потребоваться в случае повреждения фары или перегорания самого элемента. Ввиду конструктивных особенностей автомобиля, ремонт можно выполнить только путем полной разборки задней панели и снятия фары целиком.

1. На Лада Калина замена лампочек стоп сигнала начинается с демонтажа фары. Для этого нужно снять пластиковую крышку, откуда выходит ремень безопасности. Вторая часть крепится немного ниже – возле катушки ремня. Гайки откручиваются ключом №10. При этом следует быть предельно осторожным. Если деталь улетит в кузовную панель, достать ее не получится.

Стандартная замена лампочек габаритов Лада Калина и других элементов выполняется в домашних условиях без существенных затруднений. Поменять лампы одному достаточно просто. Для этого не потребуется наличия какого либо специализированного инструмента или глубоких, профессиональных познаний механики. Достаточно следовать инструкциям по ремонту и обслуживанию автомобиля.
