Электросхемы Лада Калина 2 хэтчбек (люкс)

Электросхемы Калина 2 хэтчбек (стандарт и норма)

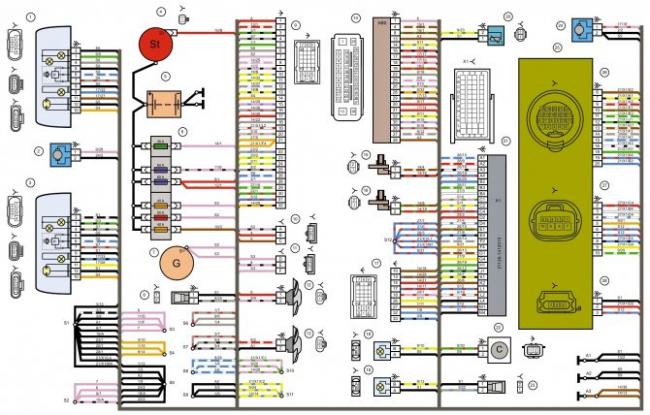

1 – фара правая; 2 – электродвигатель омывателей; 3 – фара левая; 4 – стартер; 5 – батарея аккумуляторная; 6 – блок предохранителей основной; 7 – генератор; 8 – сигнал звуковой; 9, 10, 11 – колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 – электродвигатель вентилятора климатической установки; 13 – электровентилятор системы охлаждения двигателя; 14 – гидроагрегат АБС; 15 – датчик скорости правый передний; 16 – датчик скорости левый передний; 17 – колодка жгута проводов переднего к колодке жгута проводов заднего; 18 – противотуманная фара правая; 19 – противотуманная фара левая; 20 – датчик температуры окружающего воздуха; 21 – выключатель лампы света заднего хода; 22 – компрессор кондиционера; 23 – сигнал звуковой тревожный; 24 – электродвигатель омывателя заднего стекла.

Панель приборов калина люкс

В тексте рассматривается, как выполнить демонтаж приборной панели, чтобы потом произвести её доработку. Примеры тюнинга: замена элементов подсветки, установка цифровых индикаторов и так далее. Следовать инструкции могут те, у кого есть опыт монтажа электроники, выпускаемой в последние годы. Желаем успеха.

Lada Kalina 2 Люкс

Обслуживание

Впервые второе поколение автомобилей Lada Kalina было презентовано в рамках Московского автосалона. Новую Ладу Калину 2 АВТОВАЗ представил автолюбителям сразу в двух кузовах — хэтчбек и универсал. Продажи модели стартуют в первой половине 2013 года, при этом новая Kalina выйдет на отечественный рынок сразу в максимальной комплектации — «люкс», оснащенной автоматической коробкой передач.

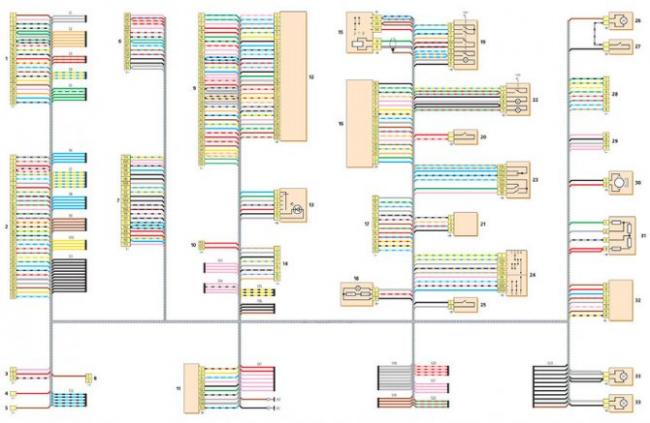

Схема электрооборудования Лада Калина, Lada Kalina

) выпускалась в 2013, 2014, 2015, 2021, 2021 и 2021 году с кузовами хэтчбек и универсал как в стандартных версиях, так и все дорожная версия Cross и спортивная — Sport. В данной публикации вы найдете описание предохранителей и реле Лада Калина 2 го поколения со схемами блоков и фото — примерами исполнения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания полные электрические схемы Калины 2.

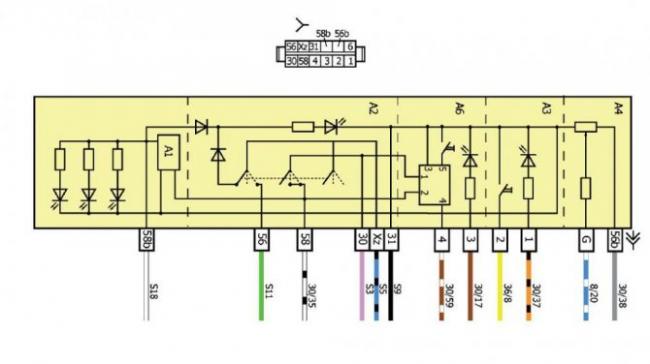

Исполнение схем блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения вашего автомобиля Калина 2 (люкс, стандарт, норма). Сверяйте описанием со своим, нанесённым на обратную сторону защитной крышки или иной технической документацией.

Комбинация приборов 2192-3801010-40 (люкс) на ВАЗ Гранта, Калина 2 FL

ВАЗ предлагает автомобили «Калина-2» с двумя вариантами отделки салона. Первый используется в люксовых комплектациях (где установлен медиацентр), второй – это составная часть комплектации «Норма» и «Стандарт». Мы поговорим о том, какие существуют методы демонтажа щитка модуля «климатики» и щитка магнитолы. Причём, один из рассмотренных вариантов подходит для комплектации «Люкс», другой – для более доступных версий (Норма, Стандарт). Методы демонтажа в двух указанных случаях заметно отличаются. Приступаем к рассмотрению.

Оригинальные детали салона Лада Калина-2 по лучшей цене

Оригинальный штатный буфер (уплотнитель) обивки багажника для автомобилей Лада Калина Хэтчбек, Калин..

Буфер крышки вещевого ящика (бардачка) для Лада Гранта, Калина-2 и Веста. ..

Буфер полки багажника для автомобилей Лада Гранта (в кузове лифтбэк) и Калина-2 ..

Вещевой ящик (бардачок) центральный для автомобиля Лада Калина-2 ..

Винты самонарезающие 4,9*16 (10 штук в комплекте) 21140-5325388 Применение в автомобилях Лад..

Вставка обивки центральной стойки устанавливается штатно на автомобилях Лада Калина, Гранта, Приора.

Вставка в руль для автомобилей Лада Калина-2, Приора-2, Гранта FL в цвете Карбон. Покрытие выполнено..

Оранжевая вставка руля (рогатка) для автомобилей Лада Калина-2, Гранта FL и Приора-2. ..

Хромированная пластиковая вставка руля (рогатка) для автомобилей Лада Калина-2, Гранта FL и Приора-2..

Черная глянцевая вставка руля (рогатка) для автомобилей Лада Калина-2, Гранта FL и Приора-2. ..

Вставки (вкладыши) в дверные карты для автомобилей Лада Гранта, Калина-2 и Датсун. Пластиковые встав..

Втулка – лодочка для крепления. Используется в автомобилях Лада Калина, Калина-2, Гранта, Приора.

Втулка квадратная под саморез применяется в автомобилях Лада 2110, 2111, 2112, 21123, Калина, Калина..

Втулки направляющие кнопок дверей Лада Калина / Гранта / Приора используются для замены сломанных ил..

Гайка квадратная 2121-5004286 применяется в автомобилях Лада Калина-2, Гранта, Лада Нива, Шевроле Ни..

Информация

Полезные ссылки

• Написать нам
• Карта сайта
• Личный кабинет, история заказов
• Наши партнёры
• Часто задаваемые вопросы
• Производители
• Статьи и новости
• Проверка статуса заказа
• Заявка на подбор товара
• Мои закладки

Контакты

И н т е р н е т – м а г а з и н
Телефон: +7-8482-90-33-63, операторы работают с 9 до 17 по Мск, пн-пт.
Т о л ь я т т и
ул. Дзержинского, д. 70, пн-пт, с 10 до 18.
Телефон: +7-8482-44-42-33
(пункт выдачи заказов и магазин)
С и м ф е р о п о л ь
Евпаторийское шоссе, 157, пн-пт, с 10 до 19, сб – с 10 до 17.
Телефон +7-978-664-88-48
(пункт выдачи заказов и магазин)

Снятие и установка панели (торпедо) Калины без отопителя

В зависимости от года выпуска автомобиля, может быть снятие панели Калины с отопителем и без. В данной статье демонтаж торпедо без печки:

Версии прошивок панелей приборов Лада Гранта и Калина 2

Таблица составлена (находится в процессе корректировки) по отзывам автолюбителей (дополняйте комментариями). Гарантии, что все данные верные нет!

Что нужно для прошивки

Менять дисплей и работа паяльником

Менять дисплей и работа паяльником

053, 060, 076, 087

Работа паяльником или использовать модифицированную прошивку 2190-20_092_for_076

Подходит 092 и 009 или 012 от Калины

Подходит прошивка 046

Подходит прошивка 009 или 012

Подходит прошивка 012

Показывает номер передачи

* — ДТНВ — датчик температуры наружного воздуха, ДТОЖ — датчик температуры охлаждающей жидкости.

Скачать прошивки (дампы прошивок щитка приборов):

В процессе прошивки комбинация приборов может выйти из строя, автор статьи ответственности не несет. Кроме этого, разбирая щиток приборов вы теряете гарантию.

Демонтируем приборку сами

Чтобы снять приборную панель в «Калине-2», сначала выполняют демонтаж пластиковой облицовки. Деталь удерживают три самореза, два из которых видны сразу. Смотрите на приборку снизу, и найдёте их. Третий саморез, в свою очередь, находится в отсеке предохранителей.

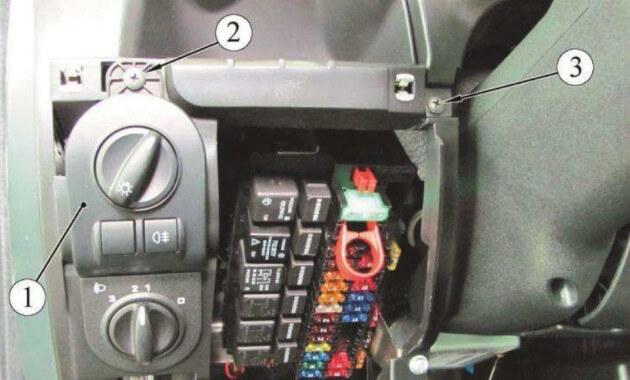

Отсек с предохранителями будет закрыт крышкой

На рисунке нужный элемент обозначен цифрой «3».

В отсутствие облицовки легко найти 4 самореза, удерживающих приборку на месте. Открутив их, блок можно демонтировать полностью. Но не спешите: проводя демонтаж, нужно будет отключить разъём. А значит, ещё до выполнения всех операций отсоединяют клеммы АКБ.

Обычно отключают только «минусовую» клемму. Деталь удерживается одной гайкой, а чтобы отвернуть её, нужен ключ на 10.

Как снять центральную консоль в люксовой комплектации

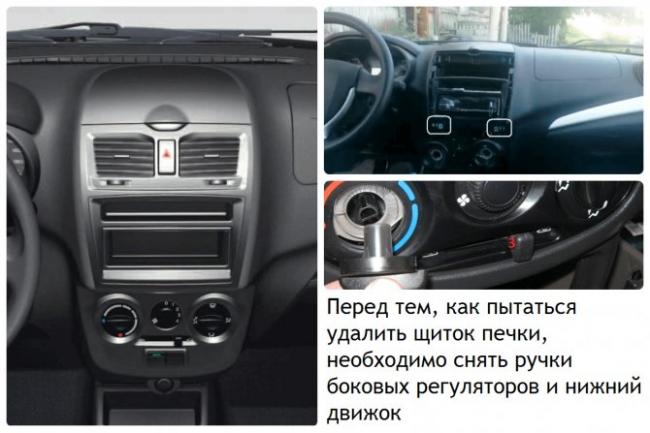

Допустим, было решено демонтировать щитки, расположенные на центральной консоли. Можно заметить, что их там – два. Один является лицевой панелью климатической установки, второй защищает магнитолу и содержит в своей конструкции решётки воздуховодов. Две указанные детали между собой не соединяются. Тем не менее, снять щиток магнитолы не получится, если не демонтировать перед этим панель «климатики». Под ней находятся метрические винты (A, B), которые крепят щиток медиацентра снизу.

Центральная консоль Калины-2, комплектация Люкс

Спрашивается, а зачем вообще мы рассказываем о том, как демонтировать центральную консоль, ведь с гарантии автомобиль после этого могут снять? Обычно щиток удаляют, чтобы установить дополнительное оборудование (например, камеру заднего вида). Но подключение любого оборудования, использование которого не было оговорено с дилером, ведёт к потере гарантии на автомобиль. Если ещё не передумали, продолжайте читать дальше.

Щиток «климатики» удерживают 4 клипсы, которые расположены на нижней и на верхней стороне детали ближе к углам. Отсоединив даже две клипсы (1, 2 или 3, 4), можно попробовать потянуть панель на себя, чтобы демонтировать её. Но если нет опыта работы с подобным креплением, лучше не пытаться – можете оцарапать внешнюю поверхность щитка. На самом деле, достаточно использовать плоскую отвёртку (некоторые применяют нож с тонким лезвием и отвёртку).

Алгоритм проведения операции

• Уплотнитель передней двери надо будет отогнуть и потянуть на себя очень аккуратно;
• С передней стойки крыши надо демонтировать декорированный пластмассовый кожух. Сделать это легко – достаточно вынуть 3 клипсы, фиксирующие накладку;
• Теперь надо будет найти два винта, крепящие решетки воздухоотводов, а также накладку перед стеклом. Саморезы стоят по обе стороны, и для их выворачивания потребуется фигурная отвертка (желательно с короткой ручкой);
• Выворачиваем их и вынимаем пепельницу;
• После этого, подсовывая руку из под пепельницы, поддеваем отверткой две боковые заглушки. Находятся они по обе стороны от клавиши аварийной системы;

Отметим сразу, что вытащить панель легче через пассажирскую дверь. Что касается метода со сливом ОЖ и снятием печки, то все проводится практически также, разве что с некоторыми нюансами.

После проведенной шумоизоляции, устанавливаем панель на место. Не забываем предварительно пропустить колодку с проводами для выключателя. Плафон освещения бардачка тоже вдеваем заранее, используя соответствующие отверстия.

Таким образом, операцию можно считать законченной. Узнав, как снять торпеду на Калине, можно без опаски браться за эту работу, даже без помощи ассистента. С другой стороны, лишняя пара рук, конечно же, не помешает.

Замена светодиодов

Разобрав блок приборной панели, можно будет заметить, что подсветка двух шкал и дисплея обеспечивается плоскими светодиодами. Их, в свою очередь, можно менять на детали такого же типоразмера. Но помните одно правило: полярность включения нарушать нельзя. На плоском диоде полярность обозначена наличием «скоса» на одной из сторон.

Есть пример, когда штатные элементы заменили диодами синего свечения:

Дальше на видео будет показано, как ещё можно доработать приборку, просто заменив
светодиоды.

Рабочее напряжение одного диода составляет 3-3,5 Вольта. Не устанавливайте элементы, рассчитанные на другое напряжение. Слишком мощные светодиоды, потребляющие значительный ток, не рекомендуется использовать тем более.

Обновленный интерьер «люксовой» Калины 2

Еще более современным стал интерьер, и прежде всего изменения коснулись панели приборов, ставшей более удобной и респектабельной. Новая Lada Kalina получила обновленные оригинальные сидения, имеющие более развитый профиль. Комплектация «люкс» оснащена устройством для регулирования сидений водителя по высоте. Стал больше на 20 мм диапазон продольного регулирования сидений – увеличился ход вперед, что является весьма удобным для водителей невысокого роста. Быстрая трансформация сидений в положение для отдыха теперь обеспечивается оригинальным механизмом, регулирующим наклон спинки переднего сидения. Задние сидения в комплектации «люкс» теперь раздельные и имеют систему крепления детских кресел ISОFIX, передние сидения оснащены системой подогрева с терморегулятором.

Существенно более вместительным стал вещевой ящик обновленной Lada Kalina, причем в комплектации «люкс» появился дополнительный бардачок с крышкой. Передних пассажиров (в частности, пассажирок) порадует наличие зеркала в противосолнечном козырьке. Для владельцев «люксовых» Калин второго поколения будут доступны L-образные подголовники задних сидений, пепельница и прикуриватель, контейнер для очков и сетка для грузов в багажнике (для кузовов «универсал»).

Комментарии и отзывы

Также в генераторном узле присутствует регулятор напряжения. В частности, автомобиль получил: Три силовых агрегата разной мощности от 87 л. Соединительные разъёмы переднего, заднего жгута и жгута панели приборов находятся под торпедой с левой стороны.

Жгут панели приборов.

Также во время езды генераторный узел позволяет зарядить аккумулятор и восполнить запас его энергии, потраченной на запуск двигателя. Для доступа к ним необходимо удалить боковую крышку и ключом на 10 открутить гайку крепления кронштейна, после чего извлечь его вместе с реле. Оригинальная схема проводки Лада Калина передних блок-фар В фарах применены однонитевые лампы ближнего и дальнего света.

Он состоит из: Ручки регулятора, расположенной на панели приборов; Соединительных проводов; Электроприводов, установленных непосредственно в блок-фарах. Также во время езды генераторный узел позволяет зарядить аккумулятор и восполнить запас его энергии, потраченной на запуск двигателя. В любом случае, если в работе электрооборудования появились проблемы, а вы никогда ранее не сталкивались с диагностику цепи, то мы бы порекомендовали обратиться к электрику. Монтажный блок располагается с левой стороны от рулевой колонки в панели приборов под крышкой.

Поэтому после замены провод необходимо уложить таким образом, чтобы он не соприкасался с движущимися элементами. Меры профилактики Какие меры профилактики следует соблюдать, чтобы не допустить проблем в работе электросхемы: Используйте только оригинальные приборы и устройства — применение дешевых китайских аналогов может привести к скачкам напряжения или короткому замыканию. Что касается основных электрических устройств системы, то их список приведен ниже: Выключатель зажигания.

Объединяет блок управления двигателем с его предохранителями и реле, а также с датчиками и исполнительными приборами. Обрыв проводки либо от устройства отошел провод. Сама электрическая схема их коммутации является однопроводной.

Он следит за нахождением данного показателя в пределах 14,,0 Вольт. Передний жгут. Электросхема заднего жгута Лада Калина Сеодинения заднего жгута автомобиля: 1 — колодка заднего жгута к панели приборов; 2 — колодка к жгуту проводов левой передней двери; 3 — к жгуту проводов задней двери; 4 — правый фонарь; 5 — к жгуту проводов задней двери; 6 — к жгуту проводов двери задка; 7 — к панели приборов; 8 — плафон; 9 — левый боковой указатель поворота; 10 — датчик указателя уровня топлива; 11 — выключатель блокировки заднего хода; 12 — к правой передней двери; 13 — датчик стояночного тормоза; 14 — фонарь багажника; 15 — блок управления стеклопакетом; 16 — правый указатель поворота; 17 — левый фонарь; 18 — к двери задка. Отопитель Лада Калина

Инструкция по прошивке приборной панели

Снять панель приборов и заднюю крышку. программатор Usbdm OSBDM V4.95 (при покупке в комплекте есть диск, с него устанавливаем софт HCS12 Programmer и USBDM driver ). Для ОС Windows 8 или 8.1 перед установкой ПО следует отключить проверку подлинности драйверов. После установки ПО подключаем программатор к ПК (должны гореть лампы COM и USB).

Подключаем к приборке:

• питание (9-14 В) на 19 и 21 контакты (можно без питания, для этого переставить перемычку под крышкой программатора на 3.3v);
• минус на 17 контакт;
• шлейф программатора (загорится лампа PWR).

Запускаем софт HCS12 Programmer и выполняем настройки:

• На закладке Interface нажимаем detect . в окне появится USBDM-js16-001 . Нижние галочки должны быть активированы;
• На закладке Target нажимаем на кнопку Load Hex Files и выбираем прошивку (должна находиться в корне диска), ставим галочку Auto Reload . выбираем чип HY-MC9S12HY64 . выбираем Unsecure . выбираем EraseSelective и ставим галку Enable Sounds . (чтобы обнулить пробег и затереть иммо выбираем EraseMass, но делать это не рекомендуется);
• На закладке Advanced ставим галочку Enabled и проверяем поле ниже (в конце должна быть буква F, если другая буква, то меняем на F).

Когда все параметры выставлены, запускаем процесс прошивки панели приборов (на закладке Target нажимаем Program Flash ). Через 10 секунд обновление завершится, на вопрос о подключении следующей приборки отвечаем «Нет». Проверяем версию щитка приборов еще раз. Все!

Приборка «второй Калины» и многоцветная подсветка, видео

Демонтаж консоли, содержащей в своём составе блок управления печкой

В некоторых комплектациях автомобиля «Калина-2», как известно, наличие климат-контроля не предусмотрено. Здесь водитель может управлять только работой печки. Щиток блока управления печкой удерживают 4 клипсы. В общем, крепление здесь используется такое же, как в комплектациях с климат-контролем, но вынуть панель блока управления не получится, если предварительно не удалить три ручки регуляторов.

Центральная консоль Калины-2, комплектация Стандарт

Допустим, панель блока управления печкой демонтировать удалось. Тогда, останется только снять верхний щиток, который примыкает к воздуховодам. Саму эту деталь нужно тянуть на себя снизу, но предварительно необходимо выкрутить два винтика (на рисунке они обведены). Просто взять и вытащить панель не получится, нужно поджимать боковые клипсы отвёрткой. На самом деле, весь процесс показан на видео, которое мы разместили ниже.

Демонтаж консоли

Теперь нужно заняться последовательной разборкой панели в Калине на детали. Как разобрать панель?

1. Снимаем пепельницу: оттягиваем на себя до упора и откручиваем 4 самореза, на которые она закреплена.
2. После этого можно добраться до двух заглушек. Они находятся по бокам от аварийки. Поддеваем плоской отверткой и откладываем в сторону.
3. Откручиваем саморезы, которые находятся под заглушками. Эти крепления снизу держат консоль.
4. После того как два самореза извлечены, тянем на себя консоль (щиток), но медленно, чтобы не порвать проводку. Отсоединяем проводку, сначала маркируя провода, чтобы потом не перепутать где какой.
5. Теперь откручиваем кожух руля. Его держит 2 болта, для которых пригодится ключ на 10, и 5 саморезов.
6. Далее отсоединяем кожух приборной панели. Здесь всего 2 самореза.
7. Сверху панель закреплена гайками. Их должно быть минимум 7 штук.

Новая Лада: Сцепление Лада Гранта, Калина, Приора и его возможные неисправности » Лада.Онлайн — все самое интересное и полезное об автомобилях LADA
Вот и вся инструкция, как снять панель приборов в Ладе Калине.

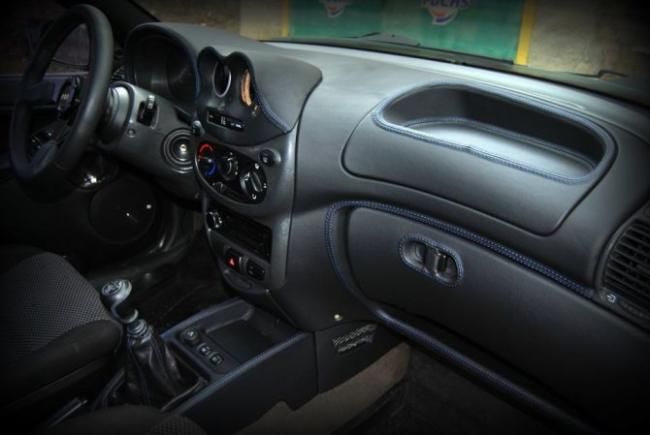

Тюнинг панели приборов — одна из основных причин, почему разбирают торпеду и прилежащие к ней детали. Лада Калина не отличается ярким оформлением и интересным дизайном. Что можно с этим поделать? Установить подсветку панелей.

Такое решение поможет улучшить видимость показателей. Кроме того, изменится и восприятие салона. Можно еще сменить панель на другую или перекрасить ее детали. Такой тюнинг панели приборов -радикальная мера, но абсолютно оправданная. Пластик, из которого сделана панель, просто ужасен.

Демонтаж панели — дело кропотливое, но самое тяжелое — собрать потом все это воедино, чтобы панель не скрипела.

Нужно подгонять детали хорошо и плотно, тогда не будет возникать никаких звуков. Если предварительно пометить проводку, то с подсоединением всех приборов не должно возникнуть трудностей.

Добавляем цифровую шкалу

Тем, у кого есть опыт работы с пластиком, рекомендуется следующий вариант тюнинга.

В панели приборки под любой из двух шкал можно вырезать окно, в котором закрепляют стандартный индикатор. Речь идёт о цифровом индикаторе, состоящим из двух-трёх отдельных сегментов.

Плоскость приборки прорезают, в окне крепят индикатор

Когда доработка выполнена, приборная панель выглядит так:

3-сегментный индикатор установлен и закреплён

При наличии бликов используйте простое решение: стекло с внутренней стороны оклеивают матовой тонировочной плёнкой. Желаем удачи.

Дополнительные опции для удобства эксплуатации Калины 2 в комплектации» люкс»

Усилитель руля и возможность регулирования рулевой колонки имеется на абсолютно всех комплектациях автомобиля. В комплектации «люкс» автомобиль будет оснащен центральным замком с ДУ и складным ключом, автодоводчиком дверей, электростеклоподъемниками не только передних, но и задних дверей, подогревом лобового стекла, электрозеркалами заднего вида с подогревом, наружными противослепящими зеркалами в цвет кузова, климатконтролем. В качестве дополнительных опций максимальная комплектация Lada Kalina 2 может быть оснащена парктроником, датчиком дождя и автовключения света фар, системой контроля курсовой устойчивости, а также колесными дисками размера R15.

Владельцев «люксовой» Калины 2 порадует мощная мультимедийная 2-Din система с крупным семидюймовым дисплеем и поддержкой FM, оснащенная USB-модулем и слотом под SD карты памяти. В качестве дополнительной опции по желанию владельца устройство оснащается навигационной GPS-системой.

Конструкция фары на Лада Калина

Блок фара установленная на автомобиле

Как и у большинства автомобилей нового поколения на моделях ВАЗ 1117-1119 установлены блок-фары простой конструкции. Рассмотрим, какие элементы входят в состав этого узла:

• Наружное стекло, которое обеспечивает защиту лампочек и не попадание воды и грязи внутрь.
• Пластиковый корпус, к которому крепятся все основные элементы.
• Резиновый уплотнитель между стеклом и корпусом обеспечивает хорошую водо- и грязенепроницаемость.
• Лампы для сигнализирования поворотов, а также ближний и дальний свет.
• Внутри корпуса установлен пластиковый отражатель, который имеет зеркальную поверхность и отбивает свет лампочек.

Каждая блок фара оснащена лампочками, которые хорошо, можно сказать намертво, закреплены в корпусе, что обеспечивает им устойчивость к вибрации.

Схема устройства фары с расшифровкой

Демонтаж и ремонт

В случае мелкого дорожно-транспортного происшествия, когда корпус фары не поврежден, можно заменить только стекло. Для этого придется демонтировать элемент. Как это сделать?

1. Снимаем передний бампер.
2. Отключаем разъемы проводов подающих питание в фаре.
3. Откручиваем нижние крепления.

Откручиваем нижнее крепление фары

Откручиваем верхние крепления блок фары

После установки фары на место обязательно заново её отрегулируйте, чтобы не слепить встречный транпорт и не «светить в молоко».

Ремонт стекла займет, максимум полчаса.

Вынимаем фару на себя

Итак, перейдем к последовательности действий.

1. Аккуратно вынимаем резиновый уплотнитель.
2. Как показывает практика, он на клею и для его демонтажа придется прорезать его при помощи тонкого ножа.
3. Когда стекло и корпус рассоединились, необходимо счистить старый уплотнитель и остатки клея.

Рассоединение корпуса и стекла фары

Доработка заменой

Очевидным кажется такой вариант: спидометр с тахометром можно оставить на месте, а дисплей компьютера заменить. В действительности подобную замену выполнить сложно. Бортовой компьютер в «Калине-2» интегрирован в схему приборки, поэтому избавиться от него нельзя. Блок комбинации приборов обычно заменяют в сборе, а сторонние фирмы смогли подготовить несколько подходящих решений.

Можно установить более «сложную», чем в «Калине», приборную панель, выпущенную фирмой ИТЭЛМА. Эта компания – поставщик электроники для всех автомобилей ВАЗ. Выбор оставим за владельцем. Удачного тюнинга!

Избавляемся от всех дребезгов калины, снимаем панель

Чтобы не упустить ни одного сверчка без снятия панели Калина не обойтись. В дополнение к тому о чем говорилось выше добавляем шумоизоляцию панели Калины:1) Утяжеляем торпедо. Чтобы пластик не дребезжал его утяжеляют. Для этого подойдет виброматериал. Обклеиваем тыльную сторону панели виброй.2) Оклейка панели спеном или битопластом.

Что в комплексе не только избавит от скрипов, но и уменьшит уровень шума мотора.Шумоизоляция воздуховодов Калины. Последний элемент, который находится под панелью. Обклеиваем их битопластом, а края моделином.Результат такой комплексной шумоизоляции панели должен превзойти все Ваши ожидания. Кстати, если Вы решили снять торпедо, тогда сразу обработайте и моторный щит.

Как работает приборная панель «не ИТЭЛМА», пример на видео

При помощи панели приборов водитель может отслеживать состояние автомобиля, характеристики движения и прочие функции и процессы, которые сказываются на безопасности передвижения. Также при помощи индикаторов владелец авто сможет правильно его эксплуатировать. Далее будет дано описание индикаторов на панели приборов, чтобы начинающему водителю было проще разобраться.

Покраска пластика салона Калины

Потребуется снять тоннель, боковины торпедо и накладки стоек дверей. Затем тщательно очищаем и обезжириваем детали. Предварительно зашкуривать или грунтовать не обязательно, но кто переживает за качество может эти пункты не пропускать. Для окраски подойдет аэрозольная краска для бамперов. Наносим 2-3 слоя и получаем черный пластик салона:

Особенности электрооборудования

Нововведения касались не только написания названия автомобиля, но и современной «начинки» транспортного средства. В частности, автомобиль получил:

1. Три силовых агрегата разной мощности (от 87 л.с. до 108 л.с.);
2. Механическую и автоматическую КПП;
3. Подушку безопасности водителя;
4. Электроусилитель руля.

ЭСУД двигателя объемом 1,4л Лада Калина

Эти новшества были доступны уже в базовой комплектации автомобиля. Кроме этого, проводка в Калине позволяла подключать дополнительные устройства (см. также схему электропроводки Газель Бизнес).

Покупатели могли выбрать и предлагаемые автопроизводителем опции, большая часть из которых представляли новинки для отечественного автопрома:

1. Системы АБС и ESP;
2. Подогрев передних сидений;
3. Подушку безопасности для переднего пассажира;
4. Аудиосистему с сенсорным экраном;
5. Кондиционер;
6. Систему навигации;
7. Датчики дождя и света и т.п.

Справочно: Штатная проводка Лада Калина позволяла использовать дополнительные опции без необходимости ее замены – все нужные разъемы уже присутствовали в схеме электрооборудования.

Выводы

Ознакомившись с информацией, которая дана в статье, вам будет проще ориентироваться за рулем и контролировать работу систем автомобиля Лада Калина.

Щиток приборов служит для информирования водителя обо всех важных процессах, происходящих в его автомобиле. Именно по расположенным на этом устройстве шкалам, индикаторам, символам и лампам сидящее за рулем лицо способно контролировать работоспособность узлов и систем. Для корректного функционирования щитка, как единой системы, ему требуется регулярное диагностирование. Оно заключается не только в сканировании посредством подключения электронных считывающих устройств к ЭБУ, но и путем визуального контроля работоспособности всех указанных компонентов щитка (ламп и пр.).

Чтобы владелец Лада Калина, а именно про панель приборов этой модели сегодня пойдет речь, смог без труда ориентироваться в данном комплексном устройстве, производитель любезно согласился комплектовать автомобиль соответствующей инструкцией. Достаточно ознакомиться с ее постулатами и все тайны щитка будут вам открыты, тогда панель приборов не будет казаться чем-то невероятно сложным.

Производитель при разработке дизайна такой вещи, как панель приборов на авто Лада Калина постарался на славу. Найти недовольных «интерфейсом» приборки владельцев вряд ли удастся. Щиток до боли информативен и примитивен в плане восприятия символов и управления некоторыми из них.

Теперь перейдем к более детальному рассмотрению структурных компонентов такого важного элемента автомобиля, как приборная панель. Многим владельцам авто пригодится полное описание значков.

Панель приборов калина, шумоизоляция без снятия

Основной источник скрипов панели Калины и впрочем любой другой русской машины — это элементы панели (бардачок, блок предохранителей, накладки панели и т. д.), воздуховоды, жгуты проводов и разъемы.Снимать торпедо в сборе не потребуется, но навесные элементы снять придется. В результате перед Вами должен быть примерно вот такой вид:

Шумоизоляция бардачка Калины проходит в два этапа:1) Проклеиваем все места соприкосновения вещевого ящика с панелью, используя антискрип.2) Проклеиваем внутренности бардачка битопластом, чтобы вовремя поездки не гремело его содержимое.

Шумоизоляция пластика салона Калины. Снимаем центральный тоннель, пластиковые накладки стоек окна и боковые панели. В зависимости от ситуации, проклеиваем весь пластик антискрипом, либо битопластом. Особое внимание уделяем клипсам.

Шумоизоляция панели приборов Калины. Для начала нужно снять панель. Затем маску и саму комбинацию приборов проклеить моделином.

Шумоизоляция центральной накладки консоли Калины. Тут уделяем внимание проводам и колодкам. Провода обворачиваем в антискрип и по возможности закрепляем пластиковыми хомутами, чтобы они не болтались. Во все разъемы со стороны проводов заправляем термоклея из пистолета чтоб не шумели. Также антискрипом проклеиваем края и места соприкосновения.

Шумоизоляция кожуха рулевой колонки Калины. Кроме проводов тут стоит обратить внимание и на замок зажигания, который может издавать скрипы соприкасаясь с пластиковым кожухом. Инструмент моделин, хомуты.

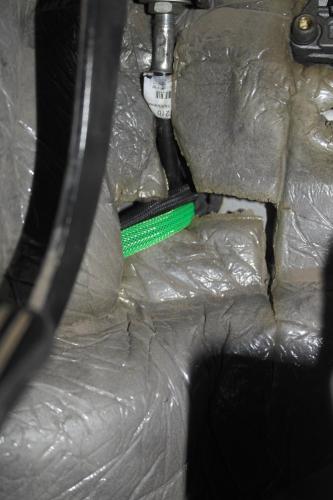

Шумоизоляция под панелью Калины. Под накладкой закрепляем всю проводку и тросики на хомуты. Места соприкосновений обклеиваем антискрипом или битопластом.Вся процедура займет у Вас не больше одного дня, в результате чего будет «убито» около 90% сверчков.

Схема модуля управления светом (МУС) Калина 2

А1 — переключатель наружного освещения; А2 — выключатель задних противотуманных фонарей; А3 — устройство управления задними противотуманными огнями; А4 — выключатель передних противотуманных фар; А5 — устройство управления передними противотуманными фарами; А6 — устройство включения габаритных огней; HL1, HL2 — светодиоды подсветки указателя и символа наружного освещения; HL3 … HLn — светодиоды подсветки условных обозначений (символов) .

1 + 12В. (Берется от центрального блока, сигнал включения габаритов). 2 К задним противотуманным огням. 3 К передним противотуманным фарам. 4 К дневным ходовым огням. 30 + 12В к клемме генератора(30) 31 Корпус. 56 К лампам ближнего света фар. 58 К габаритным огням и цепи источников подсветки. Xz К замку зажигания (+ 12В, клемма 15).

Об органах управления, не касающихся щитка

К главным элементам можно отнести такие атрибуты водительского места:

• педаль узла сцепления;
• педальный привод тормозов;
• педаль акселератора;
• конечно же, руль.

Центральная часть панели также располагает дополнительными «органами»:

• управляющие режимами отопления и проветривания салона рычажки и регуляторы;
• орган активации климатической системы;
• кнопка обогрева стекла кормы Лада Калина;
• механизм открывания и извлечения пепельницы.

Очиститель и омыватель ветрового стекла

Система очистки ветрового стекла Лада Калина включает в себя:

1. Электромотор с редуктором;
2. Комплект рычагов и щеток.

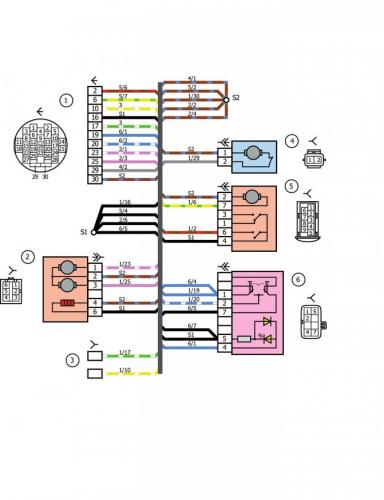

На представленной схеме обозначены:

1. Электрический насос бачка с омывающей жидкостью;
2. Штатный замок зажигания;
3. Блок управления режимами работы электродвигателя;
4. Сам электродвигатель стеклоочистителей;
5. Блок с предохранителей и реле;
6. Вывод «А» от источника питания.

Справочно: Для защиты двигателя от перегрузок применен биметаллический предохранитель, цена которого намного ниже стоимости ремонта.

Разборка панели

Для проведения демонтажа панели приборов в Калине следует вооружиться набором качественных отверток и терпением. Для работы потребуется:

• крестовая отвертка;
• шлицевая отвертка;
• ключ на 10 с круглой головкой;
• маркер или лента для обозначения отсоединенных проводов.

Разборка начинается с боков. Как снять торпеду? Последовательность такая:

1. Первым делом нужно отсоединить резиновый уплотнитель, который мешает снять панель. С помощью плоской отвертки отгибаем его, чтобы освободить место для демонтажа.
2. Дальше нужно снять пластиковый кожух на трех клипсах. Он находится на передней стойке крышки. Опять-таки пригодится плоская отвертка, которой можно поддеть панельку.
3. Следующий шаг — отсоединить накладки перед стеклом. Открутить их можно при помощи крестовой отвертки, выкрутив крепления с обеих сторон.
4. После этого получится снять черную накладку под стеклом. Она закреплена на железных клипсах и саморезах, поэтому спешить не стоит. Медленно тянем на себя, пока она не отсоединится. Может получиться такая штука, что клипсы застрянут под панелью или часть из них вовсе будет отсутствовать.
5. Откручиваем все саморезы, которые есть поблизости, и снимаем накладки с боковых воздуховодов.

После снятия всех боковых и побочных элементов можно приступать к демонтажу центральной части.

Новая Лада: ЛАДА Калина . Схема системы управления двигателем 1,6i (ЕВРО II)

О тюнинге комбинации приборов

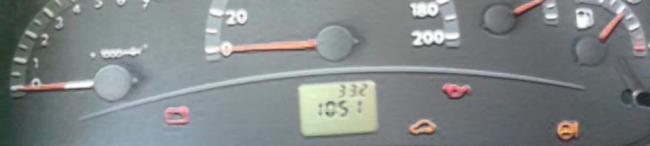

Приборный щиток в машине LADA Kalina закрыт крышкой, которая выполнена в виде накладки на прилегающую область панели. Если возникла потребность демонтировать накладку, то исполнить это совсем несложно, и тогда с легкостью меняется комбинация приборов.

Щиток приборов можно подвернуть модернизации, изменив его экстерьер.

Важно! Комбинация приборов, которую производитель применяет в LADA Kalina, идентична тем, что устанавливаются на модификациях «ВАЗ 2118» и «ВАЗ 2119».

В продаже имеется весьма популярный вариант комбинации «GF 618». Функционал этого изделия реализован по диодной технологии, вдобавок к чему в интерфейсе присутствует маршрутный контроллер. Многим владельцам штатный щиток надоедает и их преследует мысль о тюнинге LADA Kalina. Как альтернатива, можно не торопиться с приобретением модной диодной комбинации, стоимость которой может легко шокировать.

Самостоятельная модернизация также доступна большинству энтузиастов. В числе простейших мер преобразовательного характера присутствует приобретение недорогой накладки, которую можно заказать во многих интернет — магазинах.

Торпедо Kalina или Granta FL

Далее инструкция для автомобилей с такой торпедо:

• накладка панели приборов (21925-5325182)
• центральные воздуховоды (или промежуточный корпус воздуховода под монитор для Lada Kalina 2) (2195-8104209/08)
• датчик солнечной радиации (21920-8121300)

• дисплей мультимедийный (артикул 21920-7900100, убедитесь в наличии интерфейсного кабеля)
• оборудование мультимедийное (21920-7900200 или навигационное 21920-7900300)

1. Снять комбинацию приборов, бардачок, центральную накладку и воздуховоды (отодвинуть назад пару креплений сверху).
2. Установить воздуховоды, доработав крепления по месту (например, использовать мебельные уголки).

В результате воздуховоды должны немного опуститься вниз:

1. Установить экран и мультимедийную систему на штатные крепления.
2. Подключить дисплей к мультимедийному блоку.
3. Закрепить в рамку датчик солнечной радиации.
4. Установить центральную консоль.

Шумоизоляция панели/торпедо калины

Болезнь русских автомобилей — дребезг, сверчки и скрипы, и у ЛАДА Калина панель не исключение, она также сделана из недорогого пластика, как и остальные элементы салона. Разберемся, как сделать шумоизоляцию панели приборов Калины без снятия и с демонтажем.

Если решили сделать шумоизоляцию Калины своими руками, тогда придется купить:

1. Антискрип (моделин).
2. Виброматериал (например, STP).
3. Пластиковые хомуты.
4. Термопистолет и термоклей.
5. Битопласт или сплен, по желанию.

Установка центральной консоли Luxe от Lada Kalina на Lada Granta

Автомобили семейства Lada Kalina в комплектации Luxe имеют центральную консоль с козырьком, которая позволяет разместить мультимедийную систему. В настоящее время эта консоль не производится заводом, однако вы можете установить ее своими руками на Lada Kalina в комплектации «Standart» или «Norma», а также на новое семейство Lada Granta FL.

Процесс доработки зависит от того, какая панель приборов (торпедо) установлена на вашем автомобиле.
