Замена ремня ГРМ ВАЗ 2109: метки ГРМ, тонкости и нюансы

Выставить метки грм на ваз 2109 инжектор

Для того чтобы своевременно поджечь топливовоздушную смесь в бензиновом двигателе внутреннего сгорания, необходима система зажигания. Именно она отвечает за появление искры между контактами электродов свечей зажигания в нужный момент. Преобразуя из низкого напряжения бортовой сети 12 В, в более высокое до 30 000 В, система распределяет искру в заданное время к определенному цилиндру. Дизельный двигатель не нуждается в такой системе, так как принцип воспламенения его горючей смеси основан на такте сжатия.

В статье попробуем разобраться, как выставить зажигание на ВАЗ-2109. А попутно предложим много другой полезной информации.

Замена ремня ГРМ ВАЗ 2109: метки ГРМ, тонкости и нюансы

В отличие от цепного привода ГРМ, в автомобилях с ременным приводом именно ремень газораспределительного механизма является достаточно слабым местом. В случае обрыва двигатель не только перестанет работать, но и может потребовать серьезного ремонта. Причина — на многих моторах клапана гнет при обрыве ремня ГРМ со всеми вытекающими последствиями.

Чтобы избежать проблем, состояние ремня и роликов нужно контролировать, а также менять ремень ГРМ строго по регламенту. При этом важно правильно выставлять ремень механизма газораспределения. Далее мы рассмотрим, как поменять ремень ГРМ ВАЗ 2109, а также на какие метки ГРМ 2109 нужно обращать внимание при замене, чтобы поставить ремень правильно.

Метка на маховике ваз 2109 карбюратор

В ряде случаев при эксплуатации и ремонте Ваз 2109 необходимо проверить и выставить метки ГРМ. Метки
ГРМ позволяют проверить правильно ли выставлены фазы газораспределения автомобиля Ваз 1209. Меток всего две:

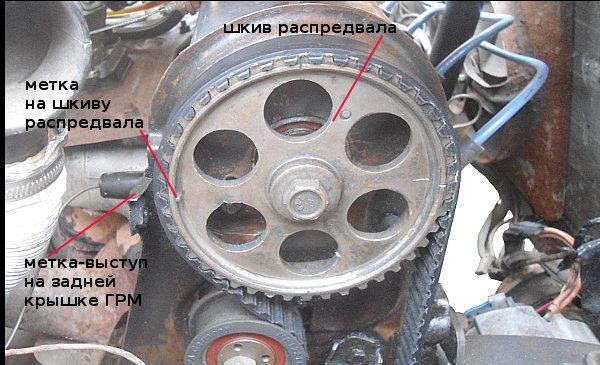

1) Метка на шестерне распределительного вала Ваз 2109

Метка на шестерне распределительного вала Ваз 2109

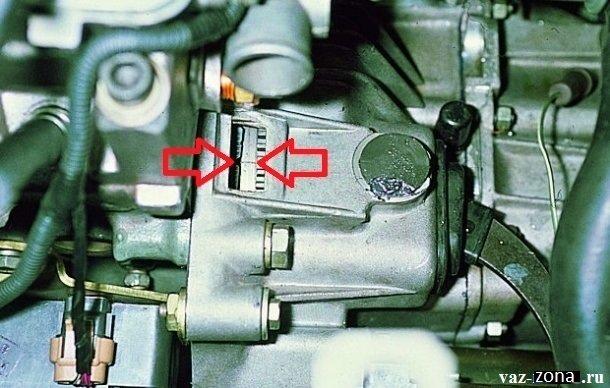

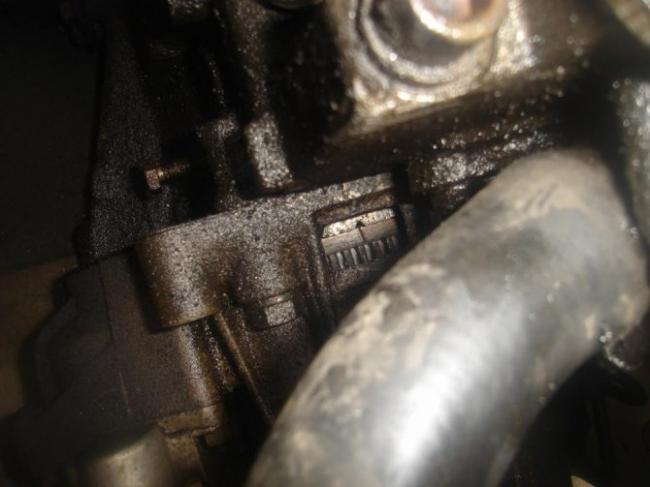

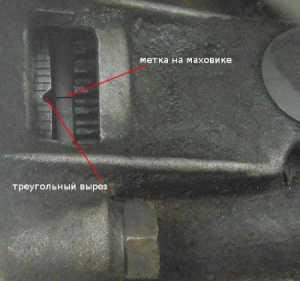

2) Метка на маховике Ваз 2109.

Метка на маховике Ваз 2109

В ряде случаев если машина не заводится, либо некорректно работает двигатель, неправильно выставлено зажигание необходимо обязательно проверять метки ГРМ.
Итак, чтобы увидеть метку на шестерне распределительного вала необходимо снять защитный кожух ремня ГРМ. Делается это просто:
выкручиваются три болта крепления кожуха к двигателю. После снятия кожуха виден ремень ГРМ. Метка на шестерне естественно не совпадает с засечкой. Чтобы они совпали необходимо поддамкратить переднее колесо (неважно правое или левое) и вращая колесо добиться чтобы метка на шестерне распределительного вала совпала с засечкой.
Далее проверяем метку на маховике: в смотровом окошке метка на маховике и метка на корпусе должны совпадать. Если две эти метки совпадают, значит ничего делать не нужно — фазы газораспределения выставлены правильно. Если же метка распределительного вала совпадает с засечкой, а метка на маховике нет, то необходимо выставить метки.
Для этого необходимо скинуть ремень ГРМ: ослабляем прижимной ролик и скидываем ремень. Затем ключом на 19 прокручиваем коленчатый вал до совпадения метки на маховике. Одеваем на место ремень и регулируем его натяжение с помощью прижимного ролика.
Если Вы сняли кожух ремня ГРМ для проверки меток, то заодно надо проверить и состояние ремня ГРМ и его натяжение. На самом длинном участке ремень рукой должен поворачиваться не более чем на 90 градусов.
Затем закрепляем кожух обратно, все метки ГРМ проверены.
На Главную.

ваз 2109 маховик поставил неправильно Капиталил и движку. Собрал врроде всё поставил маховик по отверстиям как подёшел. а когда стал ставить вмт получается что метка на нужном месте а 1 поршень внизу.

Что делать и как выйти из ситуации желательно не снимая коробки 8 лет

Выставляем ГРМ ВАЗ 2109 по меткам самостоятельно за 10 минут

Ремонт

Детали, которые отвечают за открытие и закрытие клапана двигателя, устанавливаются вместе с приводным ремнем. Ремень часто подвержен износу и быстро расходуется. Менять ремень грм ваз 2109 можно самостоятельно, не обращаясь за помощью к специалистам. В этой статье мы собрали полную информацию. Скоро вы убедитесь, что замена ремня грм ваз 2109 происходит просто и не требует особых навыков. Приятного чтения.

Как выставить зажигание на ВАЗ-2109

Что же для этого необходимо? Перед тем как выставить зажигание на ВАЗ-2109, необходимо в первую очередь визуально осмотреть несколько узлов, отвечающих за корректную работу всего двигателя. К ним относятся:

• свечи зажигания;
• высоковольтная катушка зажигания;
• конденсатор;
• трамблер (распределитель зажигания);
• бронепровода;
• контакты прерывателя.

После того как все осмотрено, производится прогрев двигателя до рабочей температуры 90 градусов, а затем выставляется момент зажигания. Для его установки нужно найти смотровое окошко, расположенное на картере КПП, открыть его и совместить метку на маховике коленвала со шкалой. Таким образом поршень первого и четвертого цилиндра должны оказаться в верхней мертвой точке. Это можно проверить снятием защитного кожуха ремня ГРМ, или выкрутив свечи. Если 1 и 4 поршень будут в ВМТ цилиндра, то метка на шкиве распредвала укажет на метку кожуха.

Когда метки окажутся в заданном месте, снимаем провод с прерывателя, идущего на катушку зажигания, и подключаем к нему лампочку 12 В. Минусовой провод лампочки цепляем на корпус автомобиля. Затем ослабляем гайки крепления трамблера и включаем зажигание поворотом ключа в замке зажигания. Лампочка должна гореть. Медленно вращая трамблер, следим когда она погаснет. Как только это произойдет, вращаем его в противоположную сторону и в тот момент, когда лампочка опять загорится, затягиваем гайки. Теперь вы знаете, как выставить зажигание на ВАЗ-2109.

Замена ГРМ на ВАЗ 2109

Как уже было сказано выше, ремень ГРМ имеет ограниченный срок службы. На одних машинах заявленный срок службы оригинального изделия может быть больше, на других меньше. В случае с ВАЗ ремень ходит, в среднем, около 50-60 тыс. км. или 4-5 лет.

При этом важно помнить, что он может прийти в негодность раньше по ряду причин (попадание масла или технических жидкостей, растяжение, расслоение, растрескивание и т.д.). Так или иначе, менять ремень ГРМ ВАЗ 2109 нужно как по пробегу или по времени, так и в случае появления дефектов.

При этом ошибочно полагать, что деталь имеет большой ресурс. Если просто, это расходник, который нужно регулярно менять. Давайте рассмотрим, как выполняется замена и на что обращать внимание.

Снятие старого ремня ГРМ

Итак, замена ремня ГРМ на ВАЗ 2109 инжектор, прежде всего, продиктована тем, что при обрыве может погнуть клапана и потребуется ремонтировать ГБЦ. При этом важно знать не только то, как поменять сам ремень, но и как выставить ГРМ ВАЗ 2109 правильно при замене.

Для замены нужно заранее подготовить набор ключей или головок, отвертки, сам зубчатый ремень ГРМ, натяжной ролик, при необходимости замены также водяной насос (помпу) и шпильку для натяжителя. Теперь можно переходить к самой замене.

• В случае с ВАЗ 2109 следует оставить машину на ручник, после чего под задние колеса подложить противооткатные упоры;
• Затем болты на правом переднем колесе нужно ослабить;
• Далее правую сторону авто следует поддомкратить, снять колесо, подложив его под картер мотора для страховки;
• Теперь можно открыть капот, ключом «10» открутить 3 болта, которыми закреплен защитный кожух ГРМ;
• Следующим шагом будет ослабление гайки на генераторе и снятие ремня привода генератора. Основная задача — ослабить верхний стопорный болт и сдвинуть генератор к двигателю, благодаря чему привод ослабнет и его можно снять. Ремень нужно снимать, так как нужен доступ и потребуется демонтаж шкива коленвала.

На инжекторных версиях потребуется удерживать отверткой маховик, чтобы он не проворачивался, параллельно откручивая болт шкива. Также есть решение пригласить напарника, включить пятую передачу в салоне и нажать на педаль тормоза.

• Открутив болт, далее следует ослабить натяжной ролик ВАЗ 2109 для более легкого снятия ремня. Гайка выкручивается ключом «17». Сам ролик ГРМ ВАЗ 2109 можно снять, так как обычно его нужно менять вместе с ремнем. Обратите внимание, важно не потерять подложенные шайбы.
• Сняв ремень со шкивов, параллельно нужно проверить помпу. Помпа не должна течь, люфтить, шкив должен нормально проворачиваться. Кстати, если водяной насос не в порядке, по краю ремня можно увидеть сильную выработку. Если признаки указывают на проблемы, помпу нужно заменить.

Кстати, помпа меняется каждую вторую смену ремня, так как насос служит около 100 тыс. км. При этом натяжной ролик требуется менять при каждой смене ремня, то есть замена ремня и ролика выполняется параллельно.

Подготовка к замене ремня

Для замены ремня коленвала требуется предварительная работа. Для этого приподнимите капот и снимите небольшой отрезок трубы воздуховода, ослабив гаечным ключом элементы крепления. Затем снимается защитная передняя часть кожуха ремня. Перед этим необходимо ослабить три крепежных винта. Можно использовать обычный рожковый ключ.

Переднее правое колесо снимается заранее, чтобы получить доступ к коленчатому валу. В автомобиле ставим переключатель в четвертое положение и просим помощника держать педаль тормоза. Теперь установите головку на 19 на длинный вороток. После того, как винт откручен, можно поставить передачу на «нейтралку» и отпустить педаль тормоза.

Когда менять ГРМ

Как показывает практика, повторяемость замены ремня на ВАЗ 2109 должна проходить каждые 80 тысяч км. Но, большинство владельцев транспортных средств предпочитают не доводить ремень до заданного значения, и меняют ГРМ после 45 000-50 000 км. Причина замены может быть связана с работой оборудования в различных температурных условиях, а также с нестабильным поведением деталей.

Чтобы избежать поломок, рекомендуется проводить оценку состояния ремня. Данная оценка проводится ежегодно или через каждый 8-15 тысяч километров. Для завершения осмотра важно снять пластиковую переднюю часть привода.

Ремень следует заменять в следующих случаях:

• при обнаружении царапин;
• на ремне появились надрывы или он стал расслаиваться;
• на ремне стало появляться масло (необходимо выявить и устранить источники разливов моторного масла).

Инструменты и материалы

Перед тем, как вы начнете заменять детали, следует тщательно подготовиться. Перво-наперво, подготовьте инструменты и материалы:

• набор гаечных ключей или головок (размером 8, 10, 17 и 19 мм);
• отвертка, имеющая толстый наконечник;
• поворотный ключ для натяжного ролика (промышленный или ручной работы);
• инструмент, для замены свечей;
• маркер для того, чтобы делать отметки на деталях;
• ткань для очистки крышки;
• новый ремень;
• ролик.

Если у вас нет ключа, можно установить ролик с помощью двух подходящих штифтов и пассатижей. Штифты вставляются в отверстия и вращаются пассатижами.

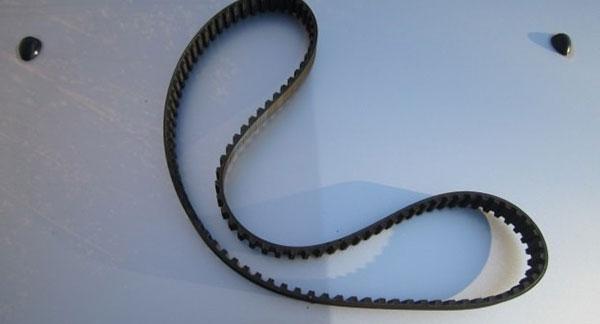

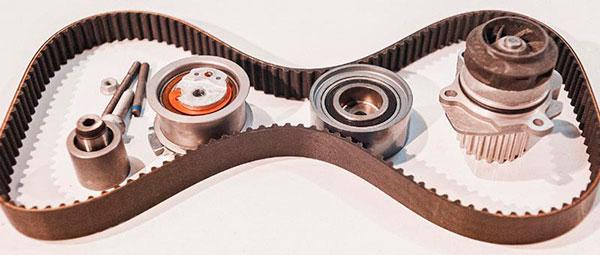

Выбор ремня

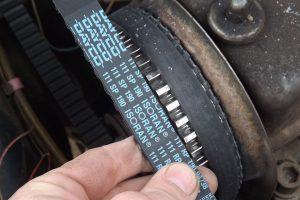

При покупке ремня для грм ваз 21099 важно ориентироваться на производителя. Согласно отзывам покупателей, идеальное соотношение ценности качества обладает продукция заводов Gates и Contitech. Многие специалисты рекомендуют устанавливать натяжной ролик Gates. Деталь обладает высоким качество сборки и способна прослужить долгие годы.

Совмещение меток

Чтобы двигатель после замены заработал, требуется выставить метки ГРМ. В случае, если ролик натяжителя ремня шумит, его лучше заменить. Хотя лучше делать это в любом случае, чтобы на протяжении срока эксплуатации ремня не возникло проблем. Но если такой возможности нет, ключом на 17 отпускается удерживающая его гайка, чтобы ослабить натяжение для последующего снятия ремня. На основной звездочке распределительного вала находим метку и совмещаем ее с меткой на крышке. Для совмещения меток откручиваем болт, удерживающий звездочку распредвала, совмещаем метки ремня ГРМ, после чего снова затягиваем ее.

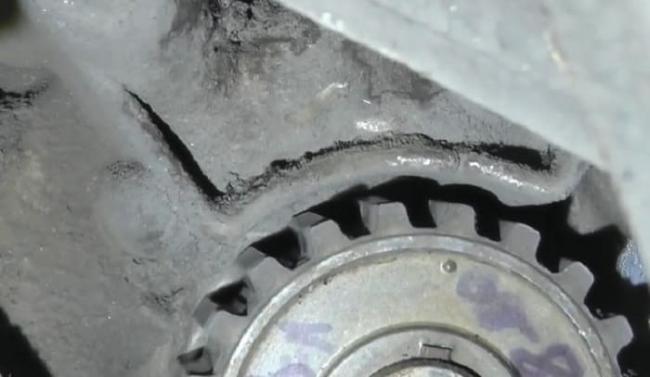

После этого совмещаем метки на коленвале. Для этого находим ложбинку на корпусе в районе масляного насоса и точку на шестерне коленвала. Надеваем шкив на шестерню и проворачиваем его руками до тех пор, пока метки не совпадут. Сделать это просто, для проворачивания шкива достаточно силы рук.

Иногда метки на коленвале не видно, тогда после совмещения меток на распределительном вале требуется проследить, чтобы совпадала риска на маховике и выемка на кожухе. Для этого предварительно нужно снять специальную заглушку, после чего будут видны эти метки. При их несовпадении, после замены ремня ГРМ двигатель не заведется, а если заведется, то будет работать нестабильно, с перебоями. Поэтому данный этап важен для успешного ремонта и последующей эксплуатации автомобиля.

Как снять ремень грм на ваз 2109.

В первую очередь включаем пятую передачу (это делается для того, чтобы было легче прокручивать двигатель, когда совмещаем метки) ослабляем гайки на переднем левом колесе и поддомкрачиваем его. Открываем капот, снимаем защитный кожух и смотрим в каком положении находится метка на шестерне.

Если Вы меняйте ремень на ВАЗ до того, как он порвался.

Крутим колесо пока метки на шестерне и на пластине не совпадут.

После совпадения меток в этом месте открываем заглушку смотрового отверстия в картер сцепления и проверяем совпала ли прорезь на картере с риской на маховике.

Если риски на маховике не наблюдается, то покрутите колесо, что бы шестерня распредвала сделала еще один оборот. В случае если и на этот раз риска не появилась рядом с меткой в картере сцепления, читайте как поменять ремень грм на ВАЗ 2109 если порвало ремень. Если риска совпала с меткой, откручивайте болт коленвала и переходите к разделу «Нижняя метка грм ВАЗ 2109»

Если ремень грм на ВАЗ 2109 порвало и Вы собрались его менять.

Снимаем колесо, снимаем пластиковый подкрылок, если он у вас есть. Откручиваем болт шкива коленвала.

Если вы не знайте как открутить болт коленвала ВАЗ, то я сейчас расскажу маленькую хитрость.

Если Вам есть кому помочь, то просим помощника не снимая автомобиль с пятой передачи нажать как можно сильнее на тормоз. Сами тем временем берем головку и рычаг побольше и со всей силы крутим против часовой стрелки.

Если Вы в этой сложной ситуации одни тогда действия следующие: проверяйте, что машина на передаче и вкручивайте 2 болта которыми прикручиваются колёса в ступицу и между ними вставляйте лом, арматуру, крепкую палку (что найдёте, лишь бы не сломалось) и упирайте в землю. Далее берете головку, удлинитель и рычаг побольше и откручивайте болт следя за тем, чтобы машина не упала с домкрата.

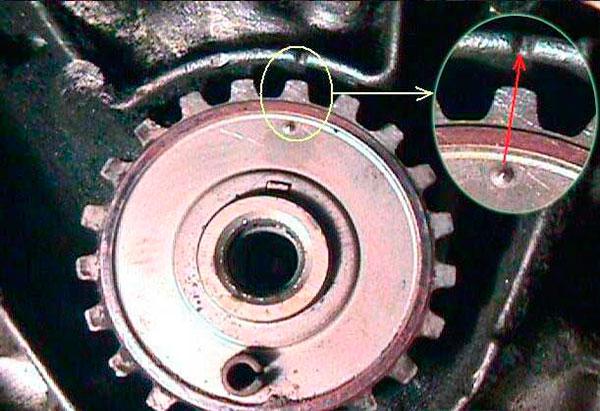

Нижняя метка грм ВАЗ 2109.

После того, как открутите болт крепящий шкив привода генератора смотрите совпадение меток на шестерне коленвала и на корпусе масло насоса, они должны совпадать.

Когда на верхней и нижней шестернях метки выставлены можно откручивать натяжной ролик и снимать ролик и ремень грм.

Проверка зажигания «на слух»

Данный способ проверки не является самым точным, так как требует определенного опыта. Проверить правильность установки зажигания ВАЗ-2109 на слух можно как на инжекторном, так и на карбюраторном двигателе. Прогрев автомобиль и разогнав его до скорости приблизительно 50 км/ч, нужно включить 4 передачу. Затем необходимо резко нажать на педаль акселератора и прислушаться к звуку двигателя. Если происходит характерная детонация, все хорошо – зажигание установлено правильно, а если этого не происходит, момент зажигания поздний. Детонация может быть слишком сильной, это свидетельствует о том, что зажигание раннее.

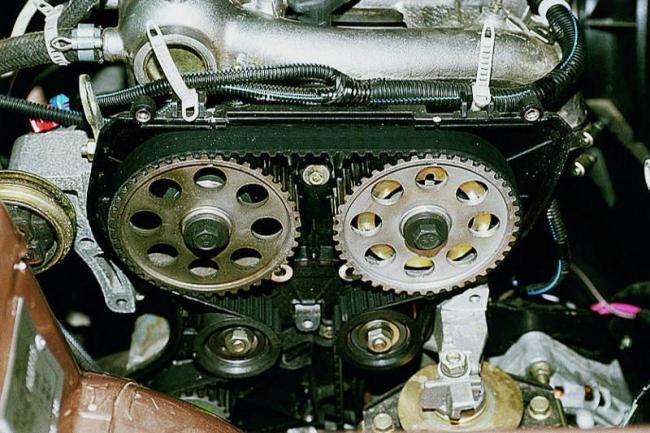

Как поставить ремень ГРМ по меткам правильно и проверить натяжение

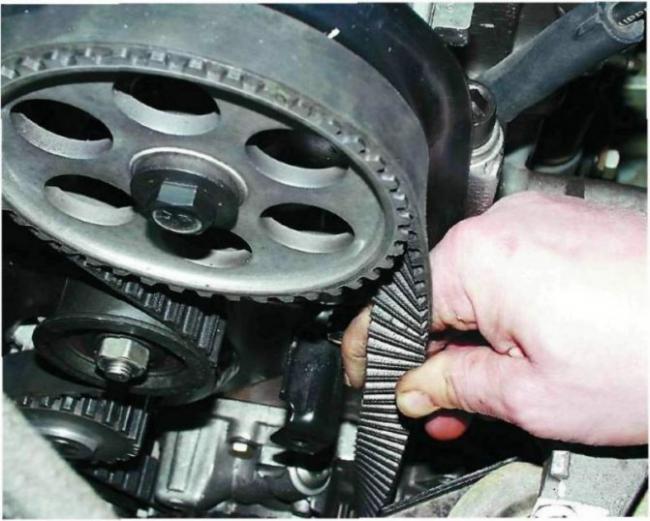

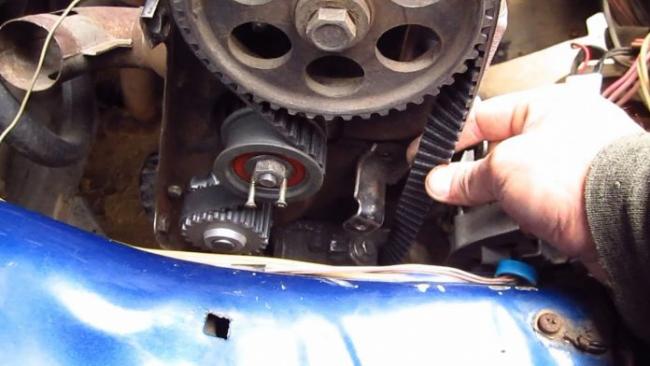

Идем далее. Сняв старый ремень ГРМ 2109, а также проверив помпу, можно переходить к установке нового ремня. При этом важно знать, как выставить ремень ГРМ ВАЗ 2109 правильно.

Чтобы выполнить монтаж, потребуются два ключа (на 17 и на 19), плоская отвертка, а также лампа или фонарь для освещения. Сначала требуется установить новый натяжной ролик ВАЗ 2109, далее потребуется выставить механизм, опираясь на метки ваз 2109.

Чтобы выставить ГРМ ВАЗ 2109:

• сначала нужно выставить метку на распределительном валу;
• затем осуществляется проверка совпадения меток на шкиве коленчатого вала;
• для точной проверки нужно свериться с метками на маховике;

Если подробнее, на коленчатый вал нужно наживить болт, чтобы получить возможность выставить шкив по меткам. Коленвал прокручивается до момента, пока метка на шкиве не займет строго вертикального положения.

Для проверки следует вынуть резиновую заглушку в картере сцепления и через смотровое окошко взглянуть на маховик. На маховике есть метка в виде риски, которая в норме должна совпасть с прорезью на планке, которая прикручена к блоку ДВС.

Для регулировки натяжения ремня в ролик ВАЗ 2109 вставляется особый ключ. Если ключа нет, можно пользоваться отверткой, а также взять пару саморезов, гвоздей и т.п. Далее с помощью ключа или отверткой, вставленной между винтами натяжного ролика, следует провернуть ролик против часовой стрелки. Это позволяет натянуть ремень.

Рекомендуем также прочитать статью о том, какой ремень ГРМ лучше выбрать. Из этой статьи вы узнаете о лидирующих производителях ремней ГРМ, а также о том, как выбрать ремень механизма газораспределения и на каких производителей лучше обратить внимание.

Натяжение контролируется таким образом, что если на самом длинном отрезке удается провернуть ремень не более, чем на 90 градусов, тогда это норма. Отклонения будут указывать на перетянутый или ненатянутый ремень. В этом случае нужны регулировки.

Другими словами, ремень должен проворачиваться с определенным усилием, однако небольшим. Отклонение от нормы регулируется натяжителем (поворот ролика против часовой стрелки).

Отрегулировав ремень, обратно устанавливается крепежный болт привода генератора, после чего головкой «19» проворачивается болт коленвала на 2 оборота по часовой стрелке. Это нужно, так как требуется еще раз проверить совпадение меток по окончании всех работ.

Провернув коленвал ключом, контролируются метки. Если все метки совпали и ремень нормально натянут, двигатель можно запускать. Убедившись в том, что агрегат нормально работает, следует поставить защитный кожух ГРМ на место.

Регулировка

Если вы выявили проблему со сбившимися фазами, тогда вам просто необходимо узнать, как выставить зажигание на мотоцикле Урал. Это вам значительно упростит жизнь в дальнейшем. Обратите внимание, что электронное зажигание на мотоцикл Урал регулируется совершенно по-другому.

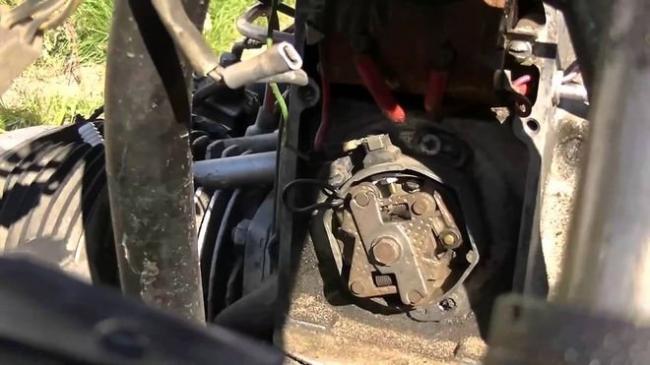

Итак, вам нужно отрегулировать зажигание мотоцикла Урал. Для работы понадобятся гаечные ключи, отвертка, желательно взять контрольную лампочку. Производится регулировка в следующем порядке:

• Для начала устанавливаем двигатель в положение верхней мертвой точки первого цилиндра, причем это должен быть такт сжатия. Проверить это можно следующим образом, выкручиваем свечу, затыкаем отверстие бумагой и прокручиваем мотор. Когда полученную пробку выбьет, можно остановится, это и есть искомое положение.
• Ослабьте крепление корпуса прерывателя, после чего его поворачивают до упора по часовой стрелке, а к контактам подсоединяют 12-ти вольтовую контрольную лампочку;
• Включите зажигание и поворачивайте корпус прерывателя до момента включения лампочки. Как только она загорится, следует остановиться, и закрепить крышку. На этом установка угла опережения завершена.

Примерно также производится иж юпитер 5 регулировка зажигания. Теперь вы знаете как настроить эту систему вашего мотоцикла.

Индекс комплекта зубчатых колес

13-18

12-17

11-16

10-15

9-14

8-12

6-10

Метки ГРМ ВАЗ 2109

Для того чтобы двигатель заработал после замены ремня, необходимо установить метки на маховике. А что делать, если вы обнаружили неисправность ролика? В таком случае, лучше его как можно скорее заменить на другой. Несмотря на то, что это разумнее делать в любом случае, чтобы не было проблем с наличием ремня. Если это сделать не получается, попробуйте сделать так: гайка, которая удерживает ролик, попускается с помощью ключа на 17. На звездочке первичного распределительного вала находим метку и соединяем его с меткой вверху.

Как выставить метки грм на ваз 2109? Чтобы соединить метки, открутите винт, удерживающий звездочку распределительного вала, прикрепите метки к ремню коленчатого вала, а затем снова зафиксируйте его.

Теперь нужно совместить метки на вале ВАЗа. Для этого найдите небольшое удлинённое углубление и точку на приводном валу шестерни. Надеваем на материал приводное колесо для передачи. После, покрутите руками, пока колесо не попадет во все метки грм ваз 2108. Сделать это несложно. Силы рук хватит, чтобы повернуть шкив.

Время от времени метки на приводной штанге не видны. После присоединения меток к распределительному валу, убедитесь, что все метки на маховике и кожухе совпадают. Для этого необходимо сначала удалить заглушку, после чего метки грм 2108 станут видны. Если метки грм ваз не совпадают, то после замены ремня коленвала двигатель не будет вращаться. Даже если он запуститься, он будет работать нестабильно и хаотично. Поэтому, постарайтесь максимально ответственно подойти к этому этапу. Установка меток важна для успешного ремонта и последующей эксплуатации машины.

Что в итоге

Как видно, обрыв ремня ГРМ на работающем моторе обычно является причиной последующего капитального ремонта двигателя (клапана ударяются об поршни и гнутся, возникает дефект поршней и т.д.).

Рекомендуем также прочитать статью о том, что лучше, цепь или ремень ГРМ. Из этой статьи вы узнаете о преимуществах и недостатках приводов ГРМ указанных типов, а также какой из них лучше и почему.

Напоследок отметим, что при замене важно правильно выставить ремень ГРМ по меткам, а также добиться нужного натяжения. В противном случае недотянутый ремень может проскочить на зубьях. Если же он перетянут, тогда может произойти обрыв, в значительной степени усиливается износ ремня, шкивов, роликов и т.д.

Когда нужно менять приводной ремень механизма газораспределения. Замена ремня ГРМ, выставление по меткам и как это сделать правильно. Советы и рекомендации.

Почему гнет клапана при обрыве приводного ремня или цепи: причины обрыва. Как узнать, гнет ли клапана на конкретном бензиновом или дизельном двигателе.

Машина не заводится после замены ремня ГРМ, цепи ГРМ или проведения других работ с приводом газорасределительного механизма. Основные причины, рекомендации.

Особенности и нюансы правильного подбора приводного ремня ГРМ. Когда ремень нужно менять, лучшие производители ремней, как не купить подделку. Рекомендации.

Сравнение цепного и ременного типа приводов газораспределительного механизма. Преимущества и недостатки цепи ГРМ, плюсы и минусы ремня ГРМ. Рекомендации.

Проверка ремня ГРМ Приора 16 клапанов и замена ремня ГРМ Priora. Как подтянуть ремень ГРМ на Приора, выбор ремня и замена. Советы и рекомендации.

Замена ремня ГРМ — ВАЗ 2109. Карбюратор — Ведущий авто портал

Отечественный завод по производству автомобилей, выпускает машины не самого лучшего качества, при этом, запчасти к ним, хоть и достаточно дешевые,но имеют те же проблемы с кондицией, что и сами машины. Довольно часто необходимо менять ремешок ГРМ, период износа составляет в среднем 60 тысяч километров. Здесь будет рассмотрено как самостоятельно поменять ремень ГРМ на ВАЗ 2109. Для первого этапа необходимо отогнать машину на достаточно ровное место. Далее при помощи домкрата поднимаем переднее колесо с правой стороны, предварительно зафиксировав положение машины упорами и ручником. Снимаем колесо, и ставим упор под порожек.

Чтобы выполнить работы по замене ремня нужны определенные приспособления : — Накидывающиеся ключи 8, 10, 17 и 19 мм — Ключ для проворачивания ролика натяжения

— Шлицевая отвертка большой толщины

— Ролика натяжения — Новый ремешок

Нам потребуется свободный доступ к шкиву коленвала, для этого нужно будет снять брызговик, при помощи ключа на 8. Дальше потребуется демонтировать ремень привода генератора ключом 19 и 17. Для этого необходимо сместить генератор к двигателю и придвинуть его максимально близко, дальше можно снимать ремень. Следующий этап — снятие защитное кожуха который закрывает ремень ГРМ. Далее аккуратно выкручиваем болт, который крепит шкив привода на коленвале. Нужно снять шкив привода генератора, предварительно правильно совместив метки, как показано на фото ниже.

После проделанных процедур, обратно вкручиваем болт фиксации шкива коленвала и крутим по часовой стрелке.

Для того чтобы без проблем демонтировать ремень, уменьшаем натяжение ролика натяга или совсем снимаем его.

Проделываем операции в обратном порядке (внимательно совмещайте метки.)

Следующая операция — натяжение привода ГРМ.

Теперь можно спокойно снять старый ремень и установить новый. Не приступать к натяжке пока не совпали метки, как показано ниже.

Вставляем ключ в ролик натяжения и крутим по часовой стрелке, несильно поджимаем гайку ключом, потом, рукой, проворачиваем ремешок на 90 градусов.

Крутим коленвал ключом до совершения ремнем двух полных оборотов.

Самостоятельная замена ремня поможет сэкономить денежные средства на покупку других запчастей, которые несомненно понадобятся для вашей «девятки», поскольку процесс эксплуатации любого автомобиля, в наших реалиях, требует значительных затрат и крепких нервов. Удачи на дорогах Нашей необъятной родины.

Установка зажигания на ВАЗ-2109 с помощью стробоскопа

Одним из простых способов установки зажигания ВАЗ-2109 с карбюратором является метод со стробоскопом. Для этого берем данный прибор, подключаем его к бортовой сети автомобиля, с трамблера снимаем и глушим трубку октан-корректора. Выставляем ВМТ 1 и 4 поршня по лючку расположенному на картере КПП и направляем луч стробоскопа на метки маховика коленвала. После этого отпускаем три гайки крепления трамблера и, медленно вращая его, устанавливаем угол опережения зажигания в зависимости от используемого вами бензина. Для А-92 этот угол составляет 1 градус, а для А-95 – 4 градуса.

Замена ремня с инжекторным мотором

ГРМ устанавливается только на один двигатель типа «девятка» — объем цилиндра 2 литра. Использование системы впрыска топлива не привело к регулировке цепи привода распределительного вала. Порядок замены детали с инжекторным двигателем очень похож на процесс замены на карбюраторном моторе автомобиля.

Отличие заключаются в нескольких факторах. Вам потребуется проделать следующие действия:

• Снимите с двигателя датчик положения коленчатого вала, расположенный рядом со шкивом. Во время разборки выньте вилку из розетки, а затем ослабьте болт крепления датчика. Затем выньте датчик из отверстия.
• Чтобы ослабить гайку, отверните гайку М13, которая стоит на генераторе.

При повторной сборке также есть некоторые отличия:

• Приводное колесо для передачи необходимо установить максимально ровно. Для этого необходимо установить верхнюю метку первого цилиндра на маховике и металлическом корпусе.
• При этом заводская табличка шестерни должна точно совпадать с зазором на заводской табличке. Установленное приводное колесо должно находиться перед датчиком.
• Обратите внимание на зазор. Между деталями зазор должен составлять не более одного миллиметра.
• Завершив сборку, запустите и проверьте двигатель.

Когда требуется замена ремня ГРМ?

Заводом-изготовителем определена периодичность замены ремня привода распределительного вала на ВАЗ 2109 каждые 75 тыс. км. Однако владельцы автомобилей предпочитают не доводить пробег до указанного значения, выполняя ремонт через 50-60 тыс. км. Это связано с эксплуатацией техники в условиях перепадов температур, а также из-за нестабильного качества комплектующих.

Для подстраховки рекомендуется проводить регулярный осмотр состояния ремня. Процедура проводится ежегодно либо через 10-12 тыс. км пробега. Для проведения контроля требуется снять пластиковую крышку привода.

Ремень подлежит замене в следующих случаях:

• при обнаружении потертостей;
• при наличии надрывов и расслоений;
• при появлении замасливаний (дополнительно требуется обнаружить и устранить источник течи моторного масла).

Почему обрывает ремень грм на ваз 2109.

Многие задаются вопросом почему обрывает ремень грм уже только после того, как это случилось. Вам повезет если такая поломка произойдёт, например где-нибудь во дворах при прогреве двигателя, а не на трассе между городами. Поэтому, что бы Вы не попадали в такие ситуации, необходимо знать почему это происходит. Причин обрывов ремня несколько:

1. Естественный износ детали.
2. Покупка бракованного ремня.
3. Попадание на ремень технических жидкостей.
4. Неисправность деталей привода грм.

Давайте обсудим каждый пункт подробнее.

Естественный износ детали.

В процессе работы ремень не только стирается, но и гнётся, в результате, чего возникают микротрещины, которые, в последствии, вырастают и приводят к обрыву ремня.

У каждого узла есть свой срок службы. Ремень газораспределительного механизма восьмиклапанного двигателя ВАЗа период работы составляет 60 тысяч километров.

Покупка бракованного ремня.

Не экономьте на ответственных запчастях. Сэкономив 100-200 рублей вы можете на долго застрять на дороге.

Попадание на ремень технических жидкостей.

На ремень грм запросто может попасть масло или охлаждающая жидкость. Масло попадает из-за износа сальников распредвала и коленвала, а антифриз может вытечь при износе помпы.

Неисправность деталей привода грм.

К деталям привода грм относятся:

• Шестерни распредвала и коленвала.
• Натяжной ролик
• Шестерня привода помпы

За многие тысячи километров шестерни газораспределительного механизма изнашиваются и повышается возможность перескока ремня через зуб шестерни.

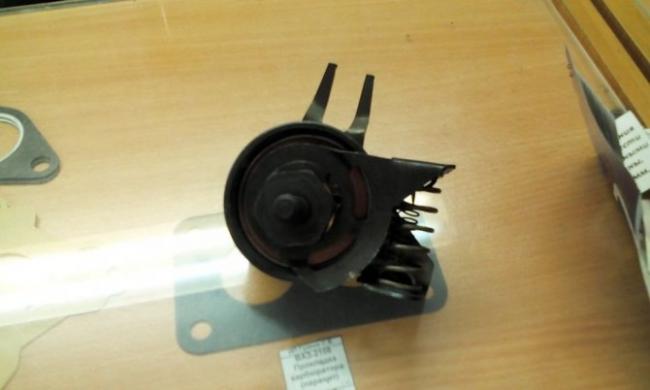

Замена ролика

Замена роликов или других деталей приводного ремня очень проста для выполнения. Работа не требует использования специальных инструментов. Следуйте пошаговой инструкции:

• Снимите клемму с аккумуляторной батареи, чтобы отключить автомобиль от электричества.
• Чтобы предотвратить случайное проворачивание коленчатого вала, используйте монтажные инструменты.
• Откручиваем болт, изменяющий натяжение, ослабляем и снимаем ремень.
• Снимите деталь (если есть крепление, открутите его).
• Заменить поврежденные детали и сложите механизм в обратном порядке.

Обратная сборка

Далее все собирается в обратном порядке. Сначала ставят шкив коленчатого вала. Чтобы затянуть болт, снова устанавливают четвертую скорость и выжимают педаль тормоза, после чего болт затягивается головкой с большим усилием при помощи ворота. Устанавливается на место ремень генератора, шкивы разводятся при помощи трубы, ворота или небольшой монтировки. Это нужно для хорошего натяжения генераторного ремня, после чего затягивается гайка при помощи ключа с карданчиком. Процедура подтягивания несколько раз повторяется. Этот ремень должен быть натянут очень туго и практически не прогибаться от усилия руки.

Установка нового ремня грм

Настал ответственный момент. Если маркировка распредвала и коленчатого вала совпадают, необходимо установить новый ремень ГРМ. Если на поясе есть отметки или надписи, они должны быть по часовой стрелке, а если они прикреплены к ремню, рука тоже должна быть ориентирована. Перед этим снимите старый ремень. Если он цел, проверьте его. Если вы видите, что он треснул – выполнять работу по замене опасно.

Сначала ремень устанавливается на шестерню коленчатого вала, а затем с небольшим усилием устанавливается на звездочку распределительного вала. При установке намотайте ведущую звездочку и натяните ролик пилой.

Проверка натяжения ремня ГРМ осуществляется регулировкой натяжного ролика.

Но, есть более простой способ установить новый ремень. Для того, чтобы установить новый ремень, проделайте следующие шаги:

• Установите новый натяжитель в нужное положение.
• Переместите ремень через шестерни. Если необходимо изменить положение, это можно сделать, повернув вал привода по часовой стрелке.
• Проверните ролик, чтобы ремень как следует натянулся.
• Затяните ролик.

Пошаговая инструкция замены

Автомобиль ВАЗ 2109 сконструирован таким образом, чтобы при необходимости проведения ремонтных работ, их мог выполнить сам автовладелец. Процесс смены ролика натяжителя довольно простой, а по времени он займет не более 1,5 часов.

Пошаговая инструкция для проведения технических работ с системой ГРМ:

1. Припарковать автомобиль. Лучше всего использовать гараж с хорошим освещением.
2. Далее нужно выключить двигатель. Подождать около 10 минут для остывания двигателя.
3. При помощи ключа трещотки открутить кожух ремня ГРМ.
4. Специальным ключом нужно ослабить натяжитель ремня.
5. Затем открутить шкив привода.
6. Провести пол оборота ремня, во время которого аккуратно выполнить его снятие.
7. Далее при помощи накидного ключа нужно ослабить болт, фиксирующий положение натяжителя.
8. Затем освободить натяжитель от давления в пружине.
9. Далее нужно выполнить замену проставочных колец, шайб если такие используются в двигателе вашей модификации.
10. Заменить натяжители.
11. После того как ролики будут установлены, их положение будет настроено, можно приступать к обратному монтажу ремня ГРМ.
12. Нужно выставить шестерню вала и генератора таким образом, чтобы метка в виде полосы на шестернях была направлена в сторону генератора сцепления.
13. Затем можно надеть ремень ГРМ.
14. После чего выполнить регулировку его натяжителя. Если в автомобиле установлен модифицированный щит системы ГРМ, то владельцу придется выполнять регулировку всех натяжителей одновременно, затягивая их по полоборота по часовой стрелке. Затем переходить против часовой стрелки к следующему. Так до конца затяжки всех роликов.
15. После выполненной сборки нужно завести двигатель.
16. Затем нужно пронаблюдать за движением ремня. При наличии в нем люфта, он движется с перекосами, издает шум, или скрип, то нужно выполнить дополнительную регулировку.
17. После тестового старта нужно еще раз завести мотор, дать ему проработать около 10-15 минут. После чего выключить двигатель машины, проверить степень заряда аккумулятора. Если его напряжение в норме, то все работы выполнены корректно.

ролик со скрытой пружиной

ролик с конструкцией внешней пружины
Если после проведенных работ, у владельца автомобиля нет нареканий к работе двигателя, то на этом процесс замены роликов ГРМ в двигателе окончен.

Как выставить метки газораспределительного механизма ВАЗ 2109-2108

Для начала необходимо поднять домкратом переднюю правую часть автомобиля, чтобы колесо было вывешенным. Затем откручиваем три болта крепления бокового кожуха, под которым находится механизм ГРМ:

После чего отводим крышку в сторону и снимаем ее, чтобы она нам не мешалась:

Далее нужно переключить рычаг КПП на 4-ю передачу и вращая рукой переднее колесо, следить за звездой распредвала. Необходимо добиться такого момента, когда метка на шестерне будет находиться ровно напротив выступа внутренней крышке. Более наглядно это показано на фото:

Теперь отверткой поддеваем резиновую заглушку в картере сцепления и смотрим в окошко, чтобы метка на маховике также совпадала с прорезью крышки:

Если вдруг метки ГРМ и на маховике ВАЗ 2109-2108 не совпадают, необходимо скинуть ремень с шестерни распредвала, когда он установлен по меткам, и после этого совместить риски на маховике с корпусом, проворачивая коленвал за шкив ключом на 19.

Двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификаций в приводе ГРМ имеют три пары установочных меток.

Выставить метки привода ГРМ необходимо при замене ремня привода ГРМ, во время установки момента опережения зажигания, при проверке и регулировки тепловых зазоров клапанов, ремонте двигателя и замене его деталей и пр.

Установочные метки привода ГРМ двигателей 21083, 21081, 2108 автомобилей ВАЗ 2108, 2109, 21099

— Метка на шкиву распределительного вала и метка-выступ на задней крышке привода ГРМ

— Метка на шкиву коленчатого вала («звездочке») и отливе крышки корпуса масляного насоса двигателя

На ряде двигателей автомобилей ВАЗ 2108, 2109, 21099 установлен масляный насос без установочной метки на корпусе. В таком случае при выставлении меток привода ГРМ ориентируемся на метки в лючке сцепления и шкиву распредвала.

Как выставить метки ГРМ на ВАЗ 2108, 2109, 2199, если нет меток?

Если ремень ГРМ ещё не снят и нужно просто убедиться в правильности установки меток ГРМ, выкрутите для начала свечи зажигания, чтобы было легче крутить коленвал. Затем поставьте машину на домкрат, вывесив переднее колесо, включите передачу и вращайте вывешенное колесо,- это самый простой способ провернуть коленвал. Заглянув в свечное отверстие, можно увидеть в каком положении находится поршень, а если всунуть туда отвёртку и потихоньку проворачивать коленвал, то можно легко поймать ВМТ, глядя на отвёртку.

Когда ВМТ данным способом определена, снимаем клапанную крышку и смотрим, как установлен распредвал, о том, как он должен стоять- чуть ниже.
