Предотвращаем износ коробки передач: замена масла в вариаторе и роботе

На многих современных авто (как на легковых машинах, так и на внедорожниках) все чаще и чаще можно встретить вариатор CVT вместо «классических» гидромеханических АКПП. Дело в том, что вариаторы, прежде всего, обеспечивают улучшенные динамические показатели, более экономичны, а также данная коробка считается самой комфортной.

Отметим, как и любой другой агрегат, вариатор также имеет свои плюсы и минусы, при этом многие водители отдают предпочтение именно данному типу автоматических трансмиссий. Еще от качества обслуживания и соблюдения правил во время эксплуатации напрямую зависит исправность и срок службы вариатора.

В этой статье мы рассмотрим, как поменять масло CVT, когда это нужно делать, как выполняется замена масла в вариаторной коробке, а также на что обратить внимание при подборе смазочных жидкостей и т.д.

О нас

Гарантируем высокое качество работы и точный уровень масла за счет:

Читайте также:  Что такое сайлентблок в автомобиле? Зачем нужны и как поменять сайлентблок?

• динамометрического ключа на электронной основе, который обеспечивает безопасную затяжку крепежа;
• спец. оборудования, сводящего к нулю риск завоздушивания;
• замены всех сменных деталей во время работ – прокладок, фильтров и других расходных механизмов;
• очистки всех узлов – внутреннего фильтра, поддона, уловителей магнитного типа;
• обнуления счетчика, учитывающего старение масла;
• продукции (фильтров и масла), которая соответствует требованиям автопроизводителя.

•
•
•

•
•
•

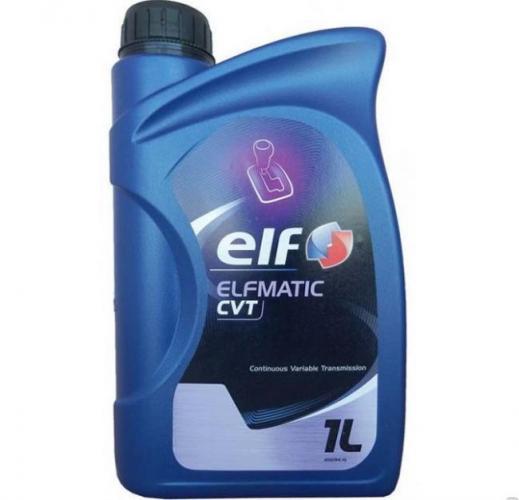

Аналоги вариаторного масла

В некоторых случаях автовладельцы не могут позволить себе покупку оригинальной трансмиссионной жидкости. Ценник на неё действительно «кусается», поэтому часть водителей пользуется аналоговыми маслами для вариатора. Одна из самых востребованных среди автомобилистов неоригинальная ATF жидкость – Idemitsu CVTF. Она совместима с вариаторными коробками большинства моделей авто производства Рено, Сузуки, Ниссан, Инфинити, Хонда, Тойота и Субару. Сам производитель вовсе заверяет, что его продукт способен полноценно заменить все вышеупомянутые масла для CVT Nissan, Honda.

Об аналоге Idemitsu CVTF

Не менее востребовано масло от немецкого производителя – Ravenol CVTF NS2/J1 Fluid. Оно подходит в качестве замены оригинальным ATF, предназначенным Jatco JF011E и JF010E. Автовладельцы положительно отзываются о качестве этого зеленого материала, которое к тому же подходит многим японским авто производства Nissan, Mitsubishi, так как разрабатывалось специально для CVT японских авто в частности.

• Принцип работы вариатора

Febi Bilstein CVT – еще один продукт, изготовленный немецкими специалистами. Ориентировано именно на владельцев автомобилей германского автопрома – Audi, Mercedes-Benz, но также подойдет многим японским маркам – Honda, Nissan, Toyota. Но учитывайте, что с переходом на альтернативный продукт вы снимаете с дилера его гарантийные обязательства. В случае внезапной поломки представители могут сослаться на использование неподходящего трансмиссионного масла. Поэтому смена ATF должна быть обдумана и всячески взвешена.

Зачем менять масло

Вариатор не сможет работать на обычной жидкости, использующейся для АКПП. Все из-за требований к давлению масла, которое должно быть в разы больше, поскольку жидкость в вариаторе не просто смазывает детали, а еще и предотвращает проскальзывание ремня.

При отсутствии качественного масла и эксплуатации автомобиля при низких температурах высок риск прогрева коробки. Это приведет к проскальзыванию ремня и быстрому износу шкивов. Замена этих элементов по стоимости может быть сопоставима с покупкой поддержанного авто. Гораздо дешевле обойдется своевременная замена масла в вариаторе.

Факт: требовательность к качеству масла у вариатора подтверждает тот факт, что в них устанавливаются специальные счетчики, контролирующие старение и общее состояние жидкости.

Робот также чувствителен к маслу и требует также чувствителен к маслу и требует строгого соблюдения рекомендаций автопроизводителя.

•
•
•
•
•
•

•
•
•
•
•
•

Миф первый – где находится?

Зачастую многие и не знают — где находится этот чудо-прибор! Нет, я сейчас не говорю про все машины сразу (возможно у кого-то его все же поставили), также не говорю про китайские чудо-аппараты, которые можно купить на «АЛИ» и подключить к ЭБУ или разъему OBD2. Я сейчас про массовый сегмент.

Читать дальше: Электродвигатель с большим крутящим моментом

Так вот зачастую вы просто не найдете этот счетчик, потому как его просто НЕТ! Подсчет ведется средствами ЭБУ и по информации многих датчиков

То есть простыми словами, физически его нет и вы не найдете его установленным в какую-либо часть коробки. Информация накапливается внутри электронного блока управления, записывается опираясь на многие параметры — такие как реальное время работы, вращения валов, температура, пробег, скорость и т.д. Работает специальный алгоритм, который присваивает баллы, считав которые вы можете сделать определенный вывод в эксплуатации этой трансмиссии.

Этапы замены масла в вариаторе и роботе

Для работы понадобится емкость для слива старого масла, набор инструментов и гаечных ключей, прокладка для поддона, средства защиты, новое масло.

Читайте также:  Почему быстро разряжается аккумулятор на машине, если она стоит

Вариатор	Робот
Прогрев двигателя до рабочей температуры
Постановка машины на яму или домкрат
Выключение двигателя
Съем защиты на двигателе при ее наличии
При аппаратной замене: подключение трубок к радиатору охлаждения для удаления старой жидкости под давлением	Откручивание сливной пробки с помощью накидного ключа
Промывка системы и очистка от загрязнений и отложений на поддоне и деталях	Слив старого масла в емкость
Заливка нового масла	Откручивание заливной пробки
При ручной замене: откручивание пробки и сливание старого масла	Установка шланга и заливка нового масла
Снятие поддона и фильтра, очистка магнитов	Закручивание заливной пробки
Установка нового фильтра	Установка защиты на двигатель
Сборка, проверка крепежей и герметичности системы	проверка герметичности

Технологии представлены в общем виде, поскольку некоторые нюансы для каждой марки отличаются. Например, на машинах Audi на вариаторах отсутствует щуп, а потому понадобится сканер для выставления уровня масла. Специалисты SPOT учитывают все эти моменты при работе, гарантируя высокое качество результата.

Цифра: замена масла в вариаторе занимает порядка 20-50 минут при работе с автоматическим оборудование и порядка 60 минут при работе вручную, а в роботе – в пределах 45 минут.

•
•
•
•
•
•
•
•

•
•
•
•
•
•
•
•

В каких единицах считает датчик?

Многие пишут что — в километрах, другие говорят — что в часах, третьих – в баллах! Где правда? Я склоняюсь верить что в баллах, причем такая информация проскальзывает во многих мануалах по эксплуатации и ремонту.

Идея очень простая и гениальная в тоже время. «Баллы» они же «условные единицы» работы. Например вам производитель рекомендует менять при 60 000 баллов или у.е

Баллы накапливаются от времени работы (каждая минута – 1балл или 1у.е.), но они корректируются от температуры внутри.

• До 90 градусов – 1 балл
• От 100 до 109 – 2балла
• От 110 до 119 — 4б.
• От 120 до 129 — 6б.
• От 130 до 139 — 8б.

Таким образом — при буксовании в грязи или снегу, при больших пробках летом, таскании машин и прицепов сзади, резких стартов с перегревами, и прочих насильственных действиях вы быстрее набираете — «условные единицы» и ваше масло нужно быстрее менять.

ТО ЕСТЬ 60000у.е – не всегда может быть 60 000км особенно в условиях больших городов с огромными пробками

Думаю никому не нужно объяснять в необходимости замены жидкости внутри вариатора? Чем чаще будет замена (производитель рекомендует в 60000 – меняем в 50000) чем дольше будет ходить ваша трансмиссия

Возможные проблемы и риски

Несвоевременная замена масла в вариаторе приведет к износу механизма, поломке шкивов и дорогостоящему ремонту. Тоже самое касается и робота, только речь идет о преждевременном снижении ресурса коробки, увеличении усилий для переключения передач.

Для успешной замены требуется иметь соответствующее оборудование, опыт и квалификацию. В противном случае можно повредить конструкцию коробки передач и привести к необходимости дорогостоящего ремонта. Поэтому безопаснее доверить процесс профессионалам.

Нужно но ли обнулять счетчик?

КОНЕЧНО НУЖНО, причем при каждой замене. Например, для НИССАНОВ в электронном сервисном мануале так и написано — Delete CVT fluid deterioration date with CONSULT-III after changing CVT fluid.

Читайте также:  ISOFIX: что это такое, плюсы и минусы, как использовать

То есть – «Удаляем значения о деградации CVT жидкости при каждой ее замене»

Как я считаю нужно это по нескольким пунктам:

• Вы будете видеть, в каких условиях работает ваша коробка
• Полный контроль над интервалами замены
• Если будете руководствоваться этими цифрами – ОДНОЗНАЧНО продлит срок службы вариатора
• При продаже можете показать новому хозяину — что и где делалось и сколько уже «натикало»! Такое углубленное погружение в проблему однозначно найдет отклик

Сейчас видео версия смотрим

НА этом заканчиваю. Если подвести итог – счетчик старения (деградации) масла устройство нужное, особенно с ростом больших городов и пробок в них. ОН НЕ РЕГУЛИРУЕТ ДАВЛЕНИЕ ВНТУРИ, но носит нужную и очень ценную информацию, используя которую ваш CVT прослужит намного дольше. ИСКРЕННЕ ВАШ АВТОБЛОГГЕР.

(4 голосов, средний: 5,00 из 5)

Похожие новости

Режим паркинг АКПП. Принцип работы, как это устроено в «автомате.

Нужно ли менять масло в механической коробке передач. НА таких а.

Дополнительный радиатор АКПП. Улучшаем охлаждение. Как продлить .

Инструкция

Прежде всего необходимо установить автомобиль на яму строго в горизонтальном положении. Для замены жидкости производится ряд последовательных действий:

1. Выключать двигатель и подождать в течение 3-4 часов пока вся жидкость стечёт в нижний поддон вариатора.
2. Подставить под сливную пробку ёмкость для сбора жидкости и открутить пробку. Подождать некоторое время до полного вытекания жидкости и выкрутить мерную трубку. Это позволит более полно удалить смазочную жидкость.
3. С помощью инструмента аккуратно открутить болты крепления поддона и осторожно его снять. Откроется доступ к фильтру и возможность удалить осадок, образовавшийся на дне поддона.
4. Снять и очистить от осадка магниты и фильтр.
5. Осторожно снять гидроблок, предварительно отключив штатные соленоиды и выкрутить 14 болтов, из которых 2 имеют укороченный размер. Поставить метки на этих болтах для ускорения обратной сборки, а также отметить отверстия под укороченные болты.
6. Снятый гидроблок поместить в отдельную ёмкость.
7. Снять второй фильтр, для этого выкрутить 10 соединительных болтов, и гидроблок разделится на две части. Части гидроблока нельзя переворачивать, так как это будет способствовать выпадению пружин.
8. Достать второй фильтр и заменить на новый.
9. Собрать гидроблок в обратном порядке. При разборке дополнительно стечёт 1,5-2 литра жидкости.
10. Поставить новую прокладку под поддон, устанавить внешний фильтр и поддон.
11. Проверить совмещение шкива вариатора с цилиндром гидроблока. Для этого в салоне автомобиля переключить рычаг скоростей в различные положения.
12. Провести ревизию сборки всего узла с использованием всех штатных деталей.
13. Залить новую жидкость в вариатор. Предварительно с помощью домкрата снять левое переднее колесо и найти отверстие для заправки жидкости в вариатор. Проверить с помощью щупа уровень жидкости и в случае необходимости долить до нужного объёма.
14. Закрутить пробку и поставить на место колесо.

При проведении операций важно соблюдать последовательность действий в обязательном порядке и соблюдать инструкцию по замене жидкости.

Возможные трудности и нюансы

Самое важное, о чем следует помнить при замене — покупать вариаторное масло лучше в специализированных торговых точках или у официальных дилеров. Приобретать дешевую продукцию через третьих лиц не рекомендуется — высока вероятность получить некачественный товар, который приведет к ускоренному износу вариатора.

Частичная замена должна проводиться каждые 500-1 000 километров пробега, в зависимости от модели автомобиля. Можно и чаще, в качестве альтернативы полной замены вариаторного масла, проводить ее раз в 300-500 километров пробега, но такой вариант не считается выгодным и рациональным.

Нельзя не упомянуть про главную трудность с вариаторами. Это поиск нового масла и запчастей для замены. Вариатор — новое «явление» и не все специализированные магазины располагают соответствующей продукцией для его ремонта и профилактики, в отличие от автоматической или механической КПП.

На многих современных авто (как на легковых машинах, так и на внедорожниках) все чаще и чаще можно встретить вариатор CVT вместо «классических» гидромеханических АКПП.

Вариатор в автомобиле — новая альтернатива стандартной коробке переключения передач. По принципу работы он похож на АКПП, но вариаторы, прежде всего, обеспечивают улучшенные динамические показатели, более экономичны, а также данная коробка считается самой комфортной.

От качества обслуживания и соблюдения правил эксплуатации напрямую зависит исправность и срок службы вариатора. Сегодня мы рассмотрим, как меняется масло в CVT, когда это нужно делать, а также на что обратить внимание при подборе смазочных жидкостей.

Устройство вариатора

Вместо объемного набора валов, шестерен и коромысел, вариатор состоит из двух шкивов с переменным передаточным отношением. Кстати, компактность – основная добродетель этого типа коробки передач.

Схема работы вариатора

Принцип работы следующий: От двигателя к приводному валу (проще говоря – непосредственно к ступицам колес), крутящий момент передается с помощью клиновидного ремня особой конструкции.

Некоторые эксперты называют этот ремень цепной передачей. Отчасти, они правы, поскольку это набор металлических звеньев, соединенных между собой особым образом.

Передаточное отношение (которое приводит к изменению скорости вращения трансмиссионного вала) варьируется благодаря синхронной смене диаметров шкивов. На рисунке видно, что сдвигая и раздвигая «щеки» шкивов, можно с высокой точностью регулировать обороты колес.

А вот для сжатия и удержания этих самых половинок, применяется трансмиссионное масло, специально разработанное для вариаторов.

Жидкость закачивается в цилиндры, расположенные на одной оси со шкивами, и сдавливает половинки с чудовищной силой. Одновременно во втором цилиндре количество масла уменьшается ровно до такого объема, чтобы обеспечить силу сжатия и геометрию.

Кроме того, вся эта конструкция должна непрерывно смазываться в местах соприкосновения ремня (цепи) и шкива. Попутно обеспечивается охлаждение: постоянное трение металла о металл сильно нагревает механизм вариатора.

Справедливости ради, одна шестеренная пара все-таки присутствует. Это механизм включения заднего хода. Отдельная смазка не требуется – узел «купается» в общей трансмиссионке.

Особенности эксплуатации и когда производить замену масла

С точки зрения механики, это обычный узел, в котором смазочный материал используется не только по прямому назначению (снижение трения), но и в качестве гидравлической жидкости.

Только в отличие от классического «автомата» с гидротрансформатором, масло используется не для перемещения механизмов переключения, а для создания необходимого давления между половинками шкива.

В программе управления механической частью CVT, присутствует линейная поправка «на старение» жидкости. Внутренний счетчик постепенно увеличивает давление в цилиндрах сжатия, чтобы компенсировать потерянные гидравлические свойства.

Конкретный срок замены масла в вариаторе определяется производителем автомобиля.

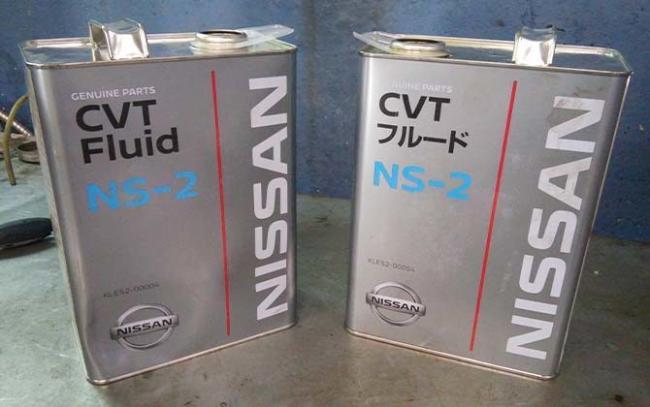

Например, в официальных руководствах для вариаторов Ниссан указано, что замена масла CVT проводится каждые 40-50 тыс. км пробега (в зависимости от модели авто и установленного на нем силового агрегата).

При этом, этот срок должен быть сокращен вдвое при условии:

• Движения в условиях сильной запыленности или в высокогорной местности;

• При частых коротких поездках;

• При эксплуатации автомобиля в сложных климатических условиях;

• При езде по рыхлому покрытию, по дорогам, прошедшим обработку реагентами;

• При буксировке прицепа.

Если учесть, что даже обычные поездки по городу в режиме старт-стоп, пробуксовки, резкие разгоны и остановки уже можно считать тяжелыми условиями, тогда становится понятно, что коробке нужно уделять особое внимание.

Все эти факторы (и еще ряд сопутствующих) приводят к ускоренному старению масла в трансмиссии и потере им своих физических свойств, что особенно важно именно для CVT.

В дорожных условиях Владивостока замена масла в вариаторе должна выполняться каждые 30-45 тыс. км пробега. При этом процедура замены, включающая в профессиональном исполнении около 20 последовательных этапов, имеет свои нюансы для различных моделей и поколений вариаторов.

Способы замены масла в вариаторе

Как и в случае с традиционным «автоматом» или «роботом» — смазку вариатора можно обновлять частично, или со 100% обновлением. Причем оба способа рекомендуется осуществлять в проверенных автомастерских, таких как «Желтый бокс» во Владивостоке.

Частичная замена масла в вариаторе

Если просто, часть смазки сливается, после чего нужно залить ровно столько же, сколько и было слито до этого, затем откорректировать уровень масла в вариаторе.

Чтобы выполнить такую процедуру, нужно:В  В

1. Прогреть КПП, проехав на авто 10-15 км.: обычная поездка с частой сменой режима работы вариатора.

2. Затем нужно поднять машину на подъемнике или загнать на смотровую яму.

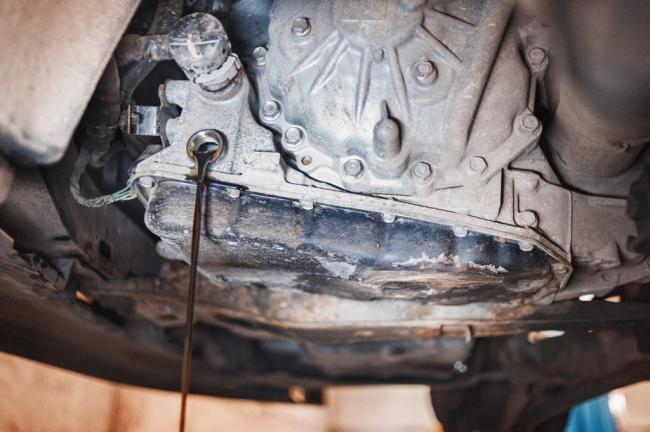

3. Отвернуть сливную пробку, открыв при этом и заливную, для свободного поступления воздуха.

4. Принять отработку в заранее подготовленную емкость. Желательно не пролить жидкость: это не из соображений экологии, объем необходимо зафиксировать. Слить старое масло в мерную посуду, запоминаем количество.Желательно выделить для слива много времени, чем больше выйдет – тем лучше.

5. Закрутить сливную пробку, залить CVT масло в необходимом объеме.

Таким образом, вы замените 30% — 40% масла. Поэтому это даже не замена, а так называемое «освежение» состава. Разумеется, необходимо подбирать точно такую жидкость, которая была залита.

Чтобы добиться полной замены, такую процедуру нужно повторять минимум 3-4 раза (с интервалом 500-700 км). Также рекомендуется выполнить двойную замену всех фильтров АКПП (после первого подхода и после последнего), промыть поддон.

Полная замена масла в вариаторе

Полная замена масла в вариаторе выполняется при помощи специальной установки. Вся замена предполагает метод вытеснения, когда новая жидкость фактически выдавливает старую из КПП (замещение).

Аппарат подключается к патрубкам радиатора системы охлаждения вариатора, затем под давлением подается свежая жидкость, которая вытесняет отработку. Аппарат имеет смотровые окошки, чтобы можно было контролировать процесс прокачки, определяя степень очистки по цвету жидкости. Преимуществом является максимально полное обновление масла в вариаторе.

Также аппаратная замена позволяет перед закачкой масла в коробку выполнить процедуру по промывке вариатора. Может использоваться как обычное масло, так и специальные промывочные составы. Затем производится полная замена масла в вариаторе на аппарате.В

Наш профессионализм – Ваша безопасность!

Автосервис «Желтый бокс»

Возникли вопросы?

Заполните форму обратной связи, наши консультанты свяжутся с вами! Задать вопрос Поделиться:–>

Замена масла в вариаторе на Ниссан Кашкай проводится только частично, как и на любом другом авто. В статье описана процедура, как поменять масло в вариаторе Ниссан Кашкай, а так же указаны все каталожные номера для покупки запчастей.Замена масла в вариатора на Ниссан Кашкай проводится только частично, как и на любом другом авто. В статье описана процедура, как поменять масло в вариаторе Ниссан Кашкай, а так же указаны все каталожные номера для покупки запчастей.

Периодичность замены масла и необходимые запчасти

Согласно регламенту сервисной книжки проводить замену масла в вариаторе следует через каждые 60 тысяч км пробега. Но учитывая плохое состояние отечественных дорог, гораздо лучше будет выполнять замену через 30-40 тысяч км. К выбору запчастей следует подойти с ответственностью, но все же лучше остановится на оригинальных деталях. Также стоит отметить, что для вариатора не подойдет обычная ATF как для автоматической коробки. В него необходимо заливать специальную жидкость NISSAN CVT Fluids NS-2. Необходимый объем масла для полной замены составляет 8 литров (2 канистры по 4 литра), оригинальный номер KLE5200004.

Кроме жидкости также необходимо приобрести следующие расходные материалы:

• прокладка уплотнительная поддона коробки передач с оригинальным номером 31397-1XF0C;
• прокладка сливной пробки поддона, номер по оригиналу 11026-01М02;
• уплотнительное кольцо корпуса маслоохладителя, оригинальный номер 2920А096;
• масляный фильтр маслоохладителя КПП, номер 317261XF00;
• фильтр грубой очистки вариатора, с оригинальным номером 317281XZ0D (заменяется при необходимости и случае, когда очень сильно забит).

Инструменты для замены масла в вариаторе Ниссан Кашкай

• головка на 10 или торцевой ключ;
• головка на 19, для откручивания сливной пробки поддона;
• плоская отвертка;
• емкость под слитую жидкость;
• чистая ветошь.

Процедура замены масла в вариаторе CVT Nissan Qashqai

Внимание, работы по замене масла в вариаторе следует выполнять на прогретом двигателе и коробке передач. Сама по себе замена не составит большого труда, и выполнять ее следует на смотровой канаве или эстакаде. Также не стоит забывать, что в автомобиле Nissan Qashqai кроме замены масла следует произвести очистку магнитов и корпуса поддона.

Сама работа выглядит следующим образом:

• Первым делом следует открутить защиту картера. Для этого откручиваются четыре болта крепления, затем с помощью плоской отвертки поддеваются и вытаскиваются клипсы крепления.
• С помощью головки на 19 откручивается сливная пробка поддона и сливается масло в заранее подготовленную емкость.
• Далее ключом или головкой на 10 необходимо выкрутить 18 болтов крепления поддона и снять его.
• Стоит обратить внимание, что в поддоне находятся два магнита и остатки масла, так что снимать стоит аккуратно.
• Заменяется масляный фильтр, а также если сильно забит фильтр грубой очистки, то его тоже следует заменить на новый.
• Протирается и очищается корпус поддона вместе с магнитами, затем ставится новая прокладка и собирается все в обратном порядке.
• Также следует заменить прокладку сливной пробки.
• Заливается новая трансмиссионная жидкость и проверятся уровень щупом, чтобы масло было на необходимом уровне.
• Заводится машина и проводятся испытания.

Видео – замена масла в вариаторе Ниссан Кашкай:

Nissan

Регламент замены масла в вариаторе

Владельцы автомобиля Нисан Жук с вариатором рекомендуют менять масло каждые 40-45 тыс. км. Если долго не менять масло либо вовсе отказаться от его замены, сославшись на рекомендации производителя, в этом случае велика вероятность различных неполадок, которые можно определить по различным признакам. Рассмотрим их подробнее ниже, а что касается периодичности замены в 40-45 тыс. км, этот регламент может варьироваться в зависимости от качества, уровня и состояния масла, особенностей эксплуатации и стиля вождения. Итак, признаки несвоевременной замены:

• Автомобиль плохо разгоняется либо вовсе отказывается стартовать
• Подергивания в процессе движения, а также в начале движения
• Сильные вибрации на холостом ходу
• Сложности в управлении КПП, которая переключается туго и с большими усилиями
• Движение продолжается, даже если селектор вариатора переключен в положение N

Сроки смены масла в АКПП Ниссан

Замена масла в АКПП на Ниссане Жук, согласно мануалу производителя, не требуется. Оригинальной смазки, залитой еще на заводе, вполне хватает на весь эксплуатационный срок машины. Однако, учитывая особенности наших дорог и климата, периодическая смена смазки необходима каждые 45-60 тысяч км пробега.

Согласно регламенту, каждые 15000 км необходимо осуществлять проверку уровня жидкости в вариаторе, чтобы избежать появления некоторых негативных моментов.

Признаки необходимости замены:

• пробуксовка машины;
• наличие вибраций, постукиваний и шумов в коробке;
• снижение мощности двигателя;
• ухудшаются реакции КПП на движения водителя.

Если масла в АКПП Nissan Juke недостаточно или оно отработало свой срок:

• плунжер и каналы гидроблока засоряются частицами, вызывая дефицит масла;
• повышается температура и из-за трения стираются диски коробки;
• перегревается и сгорает барабан сцепления, поршни и диски;
• изнашивается гидроблок.

Заправочный объем смазки — 3 литра. Именно столько необходимо, чтобы предотвратить масляное голодание КПП на Жуке и обновить жидкость в ней.

Практические советы по выбору масла в АКПП Nissan Juke

Автомобили указанной марки оснащаются вариаторами Jatco, рассчитанными на 120-200 тысяч километров пробега. Полный ресурс вырабатывается при условии своевременного и правильного обслуживания транспортного средства. Немаловажную роль играет замена и пополнение трансмиссионной смазки.

Для вариаторной КПП «Ниссан Жук» нехватка рабочей жидкости губительна, так как в конструкцию входит много подвижных деталей. Некачественная и несвоевременная обработка приводит к нарушению в работе всего узла. Кроме того, правильно подобранная марка предотвращает проскальзывание элементов коробки.

Оригинальное масло

Рекомендуемая производителем смазка для вариатора Nissan выпускается в двух типах упаковки с постепенным переходом на новый вариант с ручкой и соответствующей маркировкой (объем – 5 литров). В таблице приведены компоненты, входящие в стандартный комплект обслуживания трансмиссии КПП Juke.

Читайте также:  Проверка уровня масла в АКПП с щупом и без него

Наименование	Маркировка
Оригинальная смазка	CVT Fluid NS 2
Фильтр грубой очистки вариатора АКПП	317283JX0B|317283JX0C
Прокладка поддона	313973JX0A
Фильтрующий элемент масляного охладителя	317263JX0A
Прокладка корпусной части	315263JX3A
Уплотнитель пробки слива на поддоне	11026JA00A

К особенностям рекомендуемой рабочей жидкости относится низкая степень окисления, что позволяет эксплуатировать авто длительное время при температурных и нагрузочных перепадах.

Среди оригинальных масел для «Ниссана»:

1. NS 1 – синтетический состав первой генерации для вариаторов «Жатко», предназначен для машин до 2006 года производства.
2. NS 2 – ориентировано на коробку Hyper, кроме АКПП Nissan Juke подходит для «Мурано», «Х-Трейл», «Кашкай», «Тида» и других модификаций, выпущенных после 2006 г.
3. NS 3 – для вариаторов последнего поколения (CVT 7 и 8), применяется на моделях, изготовленных после 2012 г.

Аналоги

Настоятельно не рекомендуется использовать другие марки трансмиссионных составов. Если иногоо решения, как использовать аналоги, нет, доверьтесь профессионалам. Жидкость должна соответствовать следующим требованиям:

• цвет – зеленый или красный;
• плотность (при 15 °C) – 0,852 г/куб.см;
• потеря свойств текучести — -45 °C;
• минимальная/максимальная вязкость (рабочий индекс) – 30,93/7,007 кв.мм/с (197-199);
• кислотное число – 0,84 мгКОН/г.

Несколько наименований аналогов, идентичных по характеристикам NS Nissan Juke:

• Totachi 4562374691261;
• Addinol 4014766250933;
• ELF CVT;
• Ravenol ATF;
• Aisin 7004;
• ZIC 162631;
• Mitasu MJ-326-4.

Сколько масла в вариаторе Ниссан Жук

Объем масла в вариаторе Ниссан Жук в сравнении с иными автоматическими коробками довольно велик и составляет 6,1 л. Данный показатель означает количество вещества, необходимого к доливу – как в случае полной смены с замещением на новое, так и в случае частичной замены. Следовательно, для полной смены необходимо порядка 12 л, так как данная процедура предполагает несколько одиночных доливов, а в случае с частичной заменой порядка 4 л вещества.

Порядок проверки жидкости в вариаторе Ниссан Жук

1. Так как жидкость перед проверкой уровня должна быть 50-80 С, для этого необходимо проехать по городу. Примерно 10 минут понадобится, чтобы жидкость в вариаторе прогрелась до 50-80 С при температуре окружающего воздуха 20 С.

2. После этого необходимо установить автомобиль на ровном месте. И затянуть стояночный тормоз.

3. При работающем на холостых оборотах двигателе, нажав на педаль тормоза, перевести рычаг селектора через все положения.

4. Далее открываем капот и ищем щуп, а затем извлекаем его из патрубка. Щуп находится между АКБ и двигателем. На рисунке №1 видно, как он выглядит. Чтобы извлечь его, необходимо нажать на фиксатор и отпустить.

5. Далее процедура проверки следующая. Необходимо взять безволокнистую бумагу (ветошь использовать нельзя!). Протереть щуп. Вставить щуп, повернув его на 180 градусов от первоначального положения установки и толкнуть его до упора в патрубок. Затем необходимо перевести рычаг селектора в положение P или N и убедиться в том, что уровень жидкости находится в установленном диапазоне. На рисунке №2 показана минимальная точка уровня жидкости.

Читайте также:  Лучшие масла ATF Dexron 3 для гидроусилителя руля и АКПП

6. После проверки уровня жидкости необходимо поместить щуп в исходное положение, повернув его до фиксации.

Проверка состояния жидкости вариатора на Nissan Juke

При проверке уровня жидкости необходимо обязательно обратить внимание на состояние жидкости и соответственно сделать дальнейшие выводы и найти причину способствующую нарушению работы вариатора.

Состояние жидкости	Причина	Соответствующая процедура
Изменение химического состояния жидкости вследствие воздействия высоких температур	Заменить рабочую жидкость вариатора и проверить блок управления трансмиссией и автомобиль на наличие неисправностей (жгуты проводов, трубопроводы системы охлаждения и т.д.)
Молочно-белая или мутная	Вода в рабочей жидкости	Заменить рабочую жидкость вариатора и проверить места возможного попадания воды в жидкость вариатора
С большим количеством металлических частиц	Чрезмерный износ поверхностей трения	Заменить рабочую жидкость и проверить функционирование вариатора

Также при проверке уровня необходимо обратить внимание на запах жидкости. Она не должна быть горелая.

Инструменты и материалы

Для замены масла в вариаторе «Ниссана-Жука» 1,6 понадобится оригинальная или не оригинальная жидкость. Кроме того, вам будет нужен комплект гаечных ключей и торцевых головок, отвертка, прокладка, ветошь, а также емкость для слива отработанной жидкости.

Замена масла в АКПП на Ниссане Жук

Список необходимых инструментов для замены масла в АКПП в Nissan Juke:

• канистра нового масла NS-2 или NS-3 — именно эта смазка заливается заводом, и можно смело вливать её;
• прокладка поддона коробки;
• набор гаечных ключей;
• новый фильтр;
• новое кольцо для сливной пробки;
• емкость для отработанной жидкости;
• ветошь;
• резиновые перчатки;
• чистые тряпки.

Важно учесть, что жидкость на выходе — горячая, и чтобы не заработать ожоги, стоит позаботится о своей безопасности: спецодежда и работа в перчатках предотвратит нежелательный контакт масла с телом.

Частичная замена масла в автоматической коробке передач

Частичная замена масла в АКПП Ниссана Жук своими руками — это упрощенная схема работы, когда смазочная жидкость сливается и заливается, без очистки поддона и промывки КПП.

Осуществляется замена в следующей последовательности:

• Открутить сливную пробку и слить старое масло в тару.
• Открутить поддон коробки и отлепить от герметика.
• Фильтр заменить или промыть и установить на посадочное место.
• На дне поддона найти магниты для сбора стружки и пыли, очистить их ветошью.
• Промыть поддон и высушить его, а затем установить на место.
• Заменить прокладку поддона.
• Сменить прокладку сливной пробки и закрутить ее.
• Через контрольное отверстие залить новый продукт, вытащив щуп.
• Проконтролировать уровень смазки по щупу на холодном.

Закрутить заливное отверстие и проехать 10-15 км, проверив уровень на горячей АКПП.

Читайте также:  Замена масла в АКПП Ниссан Патфайндер R51 своими руками

Полная замена масла в автоматической коробке передач

Полная замена масла в АКПП на Nissan Juke включает в себя промывку вариатора — одну из обязательных процедур при полном способе работы.

• После того, как стекла жидкость, необходимо закрутить сливную пробку и открутить заливное отверстие.
• Залить специальное промывочное средство и запустить двигатель.
• Без рывков переключаем поочередно все передачи, задерживаясь на пару секунд на каждой.
• Заглушить двигатель, и через слив выпустить всю жидкость.
• Открутить картер вариатора и слить оставшуюся массу.
• Очистить поверхность картера ацетоном и установить на место.
• Аналогичным образом влить новое масло и проверить его уровень.

На этом, самостоятельная работа по полной смене смазочного материала в АКПП Ниссан Жук окончена.

После обновления жидкости в коробке передач, необходимо периодически проверять ее уровень и доливать. Так как, после первых поездок, часть масла распределиться по узлам, каналам и составляющим КПП.

Последствия недостатка и избытка масла в вариаторе Ниссан

Вариатор может полноценно функционировать, только когда уровень масла соответствует требованиям технического регламента. Всякие отклонения в сторону перелива или недолива могут стать причиной возникновения и развития неисправностей непосредственно коробки и сложностей в управлении автомобилем.

Недолив или перелив трансмиссионной жидкости крайне нежелателен.

Схема масленого щупа вариатора Ниссан

Последствия недолива

При недостаточном количестве масла в коробке начинает образовываться металлическая стружка из-за чрезмерного трения деталей. Масляный насос забивается, что легко приводит к выходу из строя, как самого насоса, так и вариатора. Эти проблемы могут возникнуть через несколько лет, когда истекает срок гарантии, но нередки случаи необходимости замены коробки уже через пары месяцев после покупки автомобиля.

Если после проверки было обнаружено, что масло не доходит до минимально допустимой отметки, его необходимо срочно долить нужный объем, а не откладывать проблему в долгий ящик. Затягивание момента решения задачи приводит к износу деталей и поломки вариатора, замена которого стоит дорого. Однако доливать нужно предельно аккуратно, поскольку нельзя допустить перелива масла.

Заглушка вместо щупа вариатора Ниссан

Последствия перелива

Даже превышение уровня максимально допустимого уровня на один миллиметр может доставить много проблем. Во время работы, трансмиссионная жидкость пенится. Это является причиной нестабильности оборотов (падения/роста) в режиме D, машина трогается с сильными рывками.

Превышение уровня масла в вариаторе не всегда является следствием перелива масла. Часто он поднимается из-за попадания антифриза из поврежденного радиатора. Определить это легко, поскольку жидкость меняет цвет.

Вспененное масло в вариаторе

Проблема перелива решается быстро и легко. Для этого нужно откачать излишки шприцом, подсоединенным к шлангу капельницы, который вводится в вариатор.

Заключительные рекомендации

Своевременная замена масла в вариаторе способна уберечь от множества проблем с коробкой передач. Однако решаться на такой шаг нужно обдуманно, попутно взвесив все за и против. В том случае, если замена трансмиссионной жидкости кажется чересчур сложной задачей, лучшим решением будет обращение к профессионалам.

• https://MasloSpec.ru/skolko-masla-v-variatore-nissan-zhuk.html
• https://fix-my-car.ru/texnicheskoe-obsluzhivanie/zamena-masla-akpp/zamena-masla-akpp-nissan-juke.html
• https://akppoff.ru/maslo-akpp/zamena-v-nissan-juke
• https://mashintop.ru/transmissiya/zamena-masla-v-akpp-nissan-juke.html
• https://PolomkiAuto.ru/proverka_urovnja_i_sostojanija_zhidkosti_variatora_na_nissan_zhuk.html
• https://FB.ru/article/443334/zamena-masla-v-variatore-nissan-juk-poshagovaya-instruktsiya-rekomendatsii
• https://autonissancar.ru/dvigateli/proveryaem-uroven-masla-v-variatore-nissan
• https://razborov.net/nissan/pravil-naya-zamena-masla-variatora-nissan-juke-116-l-s-peredniy-privod-bortzhurnal-nissan-juke-dimon-2011-goda-na-drive2.html

[свернуть]
