Ремонт и замена тормозного суппорта на ваз (lada) 2110/2111/2112

Замена направляющих тормозного суппорта ВАЗ 2110, 2111, 2112

Задумывались ли вы, отчего именно зависит ваша безопасность на дороге? Можно, конечно, сослаться на других участников дорожного движения или на состояние дорог. Но куда более актуально будет говорить о технической стороне вопроса. Герой нашей сегодняшней статьи по ВАЗ 2110 — суппорт.

Передний тормозной цилиндр ВАЗ 2110

Невероятно простой по конструкции и действию механизм в то же время является крайне важной деталью вашего автомобиля ВАЗ. Исправно работающий суппорт может подарить вам те драгоценные несколько метров тормозного пути про запас, способных уберечь от страшной беды либо повреждения транспортного средства.

Далеко не каждый автомобилист умеет правильно следить и обслуживать тормозной механизм, смутно представляет, как его демонтировать и, возможно, вообще будет смотреть на собеседника непонимающим взглядом при упоминании некого суппорта ВАЗ. А ведь обслуживать данный элемент тормозной системы достаточно просто и не требует больших усилий. Что такое гипергликемия

Обслуживание суппорта ВАЗ 2110

На дороге не стоит уповать на всевышнего. А потому, если чувствуете, что с тормозным путем автомобиля что-то не так — лучше брать инициативу в собственные руки. Вооружитесь скромным арсеналом слесарного инструмента, состоящего из небольшого количества рожковых и торцевых ключей, а также определенным багажом теоретических знаний — приступайте к делу.

Чем смазать направляющие суппортов ваз

Когда вы обслуживаете или меняете тормозные суппорта необходимо смазывать их соприкасающиеся и трущиеся поверхности: направляющие (пальцы), поршень рабочего цилиндра, прижимные скобы. Об этом вы можете прочитать в мануале любого авто. Да и чисто логически это понятно любому автолюбителю. Но если делать это неправильно или применять смазки, непригодные для этих целей, то можно только навредить, приведя в негодность составляющие суппорта.

Для того, чтобы понять, как правильно нужно смазывать все элементы суппорта, а также — чем чем это делать, необходимо разобраться в следующих вопросах:

1. В каких условиях работает суппорт.
2. Каким требованиям должна соответствовать выбранная для него смазка.

Порядок работы по замене переднего тормозного цилиндра на ВАЗ 2110-2112

Видео инструкция

Видео сделано на примере автомобиля ВАЗ 2110 и одинаково подойдет как для 2111, так и для 2112. Единственное, чем могут отличаться детали машин внешне, так это тормозными дисками: вентилируемые или нет, а также их размерами.

Фото отчет

Первым делом нам нужно будем снять переднее колесо автомобиля, предварительно подняв машину домкратом. После этого при помощи шестигранника необходимо открутить два болта крепления к скобе суппорта.

Теперь можно снимать скобу и вынимать колодки:

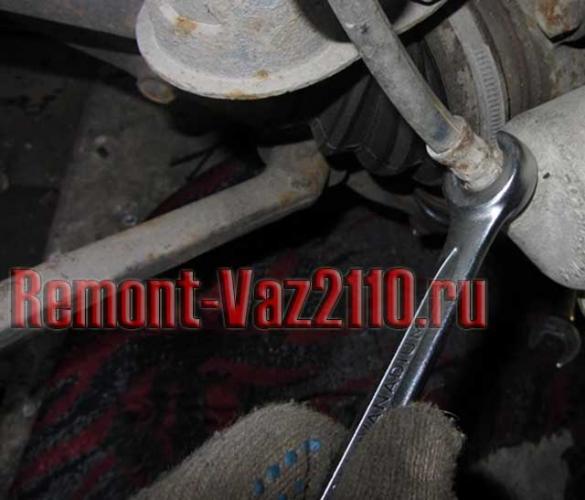

Затем можно сорвать ключом тормозной шланг, но до конца можно не откручивать.

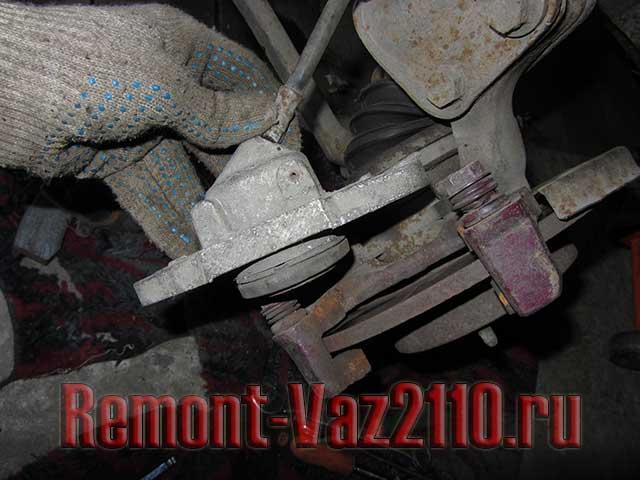

Далее, отворачиваем еще два болта крепления цилиндра к суппорту, предварительно отогнув две контрящих пластины под ними при помощи отвертки.

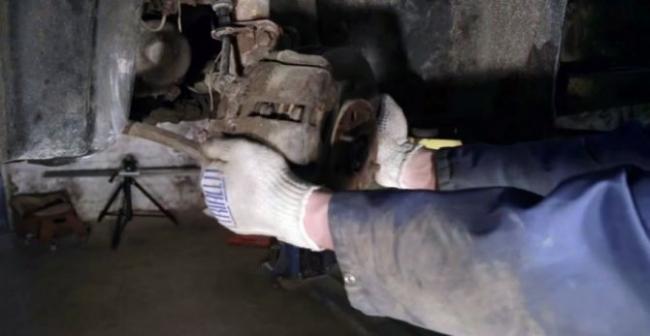

И отводим цилиндр в сторону, так как больше его ничего не держит.

Шланг теперь можно отвернуть до конца, провернув сам тормозной цилиндр несколько раз против часовой стрелки.

Чтобы избежать чрезмерных потерь тормозной жидкости, желательно зафиксировать шланг как можно выше, и обязательно — штуцером вверх. Также, можно подставить емкость, если вдруг жидкость будет вытекать.

Новый передний стоит порядка 500 рублей, так что эта цена вполне приемлема. А вот суппорт в сборе уже стоит около 2000 рублей, что уже существенно, если вдруг придется менять весь узел. Установка данной детали происходит в обратной последовательности.

Суппорт на ВАЗ-2108: устройство, виды, ремонт

Эффективное торможение – одна из составляющих безопасного движения. Основная часть современных машин использует в своей конструкции тормозной диск и суппорт. ВАЗ-2108 – не исключение.

Ситуация, когда автомобиль начинает останавливаться с перекосом на одну сторону по вине этого устройства – частое явление. В статье будут рассмотрены причины неравномерного торможения и методы устранения неисправностей.

Условия эксплуатации

Суппорта работают в очень сложных условиях, одним из которых, в первую очередь, является высокая температура. Во время езды по высокогорным серпантинам, агрессивном стиле вождения или при резких и частых торможениях, температура тормозной колодки может достигать 600°C.

Также на тормозные колодки воздействует грязь, вода, реагенты, которыми посыпают зимние дороги. А при износе уплотнительных колец поршня в цилиндре – попадает тормозная жидкость. Поэтому для четкой и бесперебойной работы этих элементов тормозной системы надо использовать и соответствующие специальные смазки. Нельзя смазывать их графитовой пастой, нигролом, литолом, потому что эти смазки просто не выдержат таких условий работы.

Мало того, что эти смазки растворяются, вымываются и коксуются, они могут негативным образом воздействовать на пыльники. Это запросто может привести к заклиниванию поршней рабочих цилиндров, направляющих (пальцев), отказу тормозной системы и самым ужасным последствиям.

Замена тормозного диска ВАЗ 2110

Резину нужно менять каждый сезон, советуем вам при этом также смотреть в каком состоянии находятся ваши диски и колодки, это предельно важно, потому что главное не упустить момент замены. Тормозные диски, по крайней мере на автомобиле ВАЗ 2110 служат большое количество времени

Они могут эксплуатироваться до 150 тысяч километров. Но тут как говорится, вечного не существует абсолютно ничего. Заводская комплектация предусматривает в себя наличие тормозных дисков R14, это для шетнацатиклапанных. А вот для восьмиклапанных устанавливаются диски R13. Помните, что диски R14, на диски тринадцатого радиус нельзя. Когда вы будете покупать диски, обязательно смотрите какого качества вы берете детали. Вы можете приобрести у проверенных компаний и выбирать хороших производителей. Диски должны быть максимально точного исполнения, учитывается качество сплава. Если у вас вентилируемый диск, то тогда нужносмотреть на толщину дисков. ЧТо нам нужно для того, чтобы заменить тормозные диски? — Домкрат. — Головка торцевая на «семь» с небольшим воротком. — Головка на «тринадцать». — Ключ рожковый на «семнадцать». — Ключ балоный. — Молоток, небольшая плоская отвёртка. — Щётка, которой можно почисить по металлу. — Смазка ВДешка. — Новый диск в оригинальном исполнении ВАЗ 21123501070. Помните, что менять диски нужно попарно, точно также как и колодки. О причинах неисправности дисков: Диски состоят из чугуна. Толщина минимальная, которая допускается при износе — это практически 18 миллиметров. Если у вас не вентилируемые диски, то минимальная толщина около 11 миллиметров. Если вы не правильно выберете колодки, возможно это негативно в дальнейшем отразится на состояние дисков. Также выбирать дешёвые колодки совершенно нельзя. Если вы затягиваете с заменой колодок, то чаще всего после этого придётся выкинуть и сами диски. Но в очень редких случаях их можно восстановить при помощи специальной проточки. Также на эту процедуру нужно будет отправить те диски, которые имеют большие повреждения и задиры, а также большие следы ржавчины. По каким признакам можно понять, что тормозной диск неисправен? — Стуки во время торможения, скорее всего это не правильная установка или не качественный диск. — Стуки во время езды, скорее всего это говорит о том, что нарушена симметрия диска, а также деталь изготовлена из некачественного материала. — Небольшие механические повреждения, которые появляются после торможения. Скорее всего это происходит из-за использования не качественного сплава чугуна. — Большой риск износа диска, который говорит о том, что скорее всего на автомобиле установлены не качественные колодки. — Биение после того, как вы тормозите. Чаще всего это свидетельствует о том, что диски слит из некачественного чугуна.

В начале нам нужно взять ключ на «тринадцать» и аккуратно выкрутить болты, которые удерживают болты, крепящие передние колеса.

Перебираю передние тормоза 2112 — Лада 112 Купе, 1.6 л., 2008 года на DRIVE2

В этой статье будет мало фото процесса.Просто поведаю на что пал мой выбор в запчастях по тормозной системе. Вообщем возвращался домой после работы и почувствовал что машина туго идет, как будто за жопу держит кто то. Подумал сначала что колеса спустили, но пошел непонятный скрип в передней части. Запарковался, сравнил колодки спереди. По глупости дотронулся пальцем и обжог его)))). Вообщем скинул колеса и еще больше удивился что спереди у меня 13тые невентилируемые тормозные диски стоят, хотя по заводу на сколько я понял на ваз 2112 должны быть 14тые вентилируемые. Видимо по какой то причине старый хозяин решил сэкономить и поставить че было под рукой, да еще к тому же ладошку оставил от вентилируемых 14тых суппортов, а скобу от 13тых невентилируемых. Вообщем эта глупость старого хозяина привела к тому что цилиндры вышли дальше чем нужно и заклинили. Я принял решение спасать суппорта и сделать тормозную по госту)

По поводу переходных скоб почерпнул информацию в статье www.drive2.ru/b/1540146/ В ней очень грамотно описан процесс перехода на другие тормозные суппорта. Вообщем что бы собрать тормозную систему под 14тые вентилируемые диски, а так же обслужить грамотно цилиндры нам понадобиться: 1. диски тормозные простые без отверстий и насечек 14 вентилируемые 986479346 Bosch цена за штуку 765р производитель давно себя зарекомендовал.Уверен что поставлю их и забуду. 2. колодки Brembo P41003 цена за комплект 760р 3. Скоба суппорта ВАЗ-2110-12 артикул 2110-3501017 цена за штуку 390р (2шт.) 4. Направляющая суппорта ВАЗ-2112 артикул 2112-3501155 цена за штуку 550р (2шт.) 5. Смазка суппортов тюбик TRW PFG110 185р. (отлично подходит для смазки направляющих, а так же для смазки цилиндров) (К слову ребята не смазывайте цилиндры суппортов всякими литолами, графитками и прочими смазками которые не обладают высокотемпературными свойствами. Только умертвите суппорта что может привести к плачевным последствиям)

Смазка суппортов тюбик TRW PFG110

6. Ремкомплект направляющих Frenkit артикул 808006 (2шт.) цена 180р (включает в себя направляющие пальцы передних суппортов/пыльники и болты, а так же смазку для направляющих)

Ремкомплект направляющих Frenkit артикул 808006

7. Ремкомплект цилиндров Frenkit артикул 248018 (2шт.) цена 140р (включает в себя пыльник цилиндра/сальник цилиндра/стопорное кольцо пыльника цилиндра/колпачок штуцера прокачного/пыльники направляющих пальцев) отличный ремкомплект передних цилиндров на все отечественные переднеприводные авто.

Какую функцию выполняет суппорт

В тормозной системе, где основной составляющей торможения является диск, суппорт играет роль основы на которой закреплены тормозные накладки и элементы, приводящие их в действие.

Во время движения авто, поршни, толкающие накладки, находятся внутри суппорта. В этом положении их удерживает пружина. При нажатии на педаль тормоза, гидравлическая жидкость начинает поступать во внутреннюю часть поршней. Те в свою очередь выталкивают тормозные накладки. Так как они размещены по обе стороны от тормозного диска, то начинают плотно его обхватывать, при этом гася крутящий момент колеса, снижая скорость автомобиля.

Передние суппорта ВАЗ-2108 жестко закреплены при помощи 2 болтов на поворотном кулаке. Поэтому они не только принимают на себя усилие торможения, но и передают его ходовой части автомобиля.

Замена пыльников и направляющих пальцев суппортов на ВАЗ 2110, 2111 и 2112

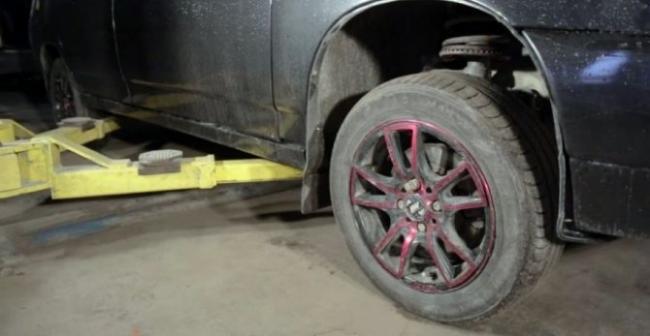

Для начала нужно открутить болты крепления фронтального колеса, поднять машину домкратом и снять колесо совсем. После чего с помощью плоской отвертки отгибаем контрящие шайбы болтов направляющих, как сверху, так и снизу. Потом отвернуть болт крепления, удерживая палец от проворачивания ключом на 17 мм.

Как правильно заменить направляющие суппортов ВАЗ 2109-2115. How to replace caliper pins

При езде на автомобиле ВАЗ, нередко слышно какой то скрип шум со стороны фронтальных колёс. Там где находятся.

Ревизия суппорта (направляющие и пыльники) на Приоре, Калине, Гранте и 2110, 2114

Смазка направляющих пальцев суппорта, замена пальцев и пыльников, видео обзор по ремонту. Для всех автомоби.

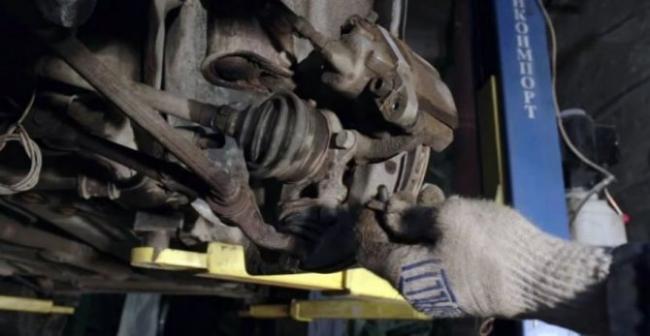

Вывести тормозной шланг из зацепления в фронтальной стойке, после этого отбросить скобу суппорта ввысь. Если она не откидывается, то с помощью плоской отвертки свести цилиндр.

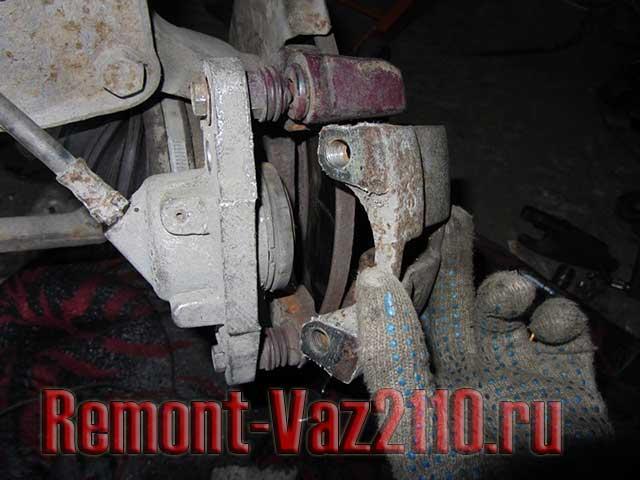

И сейчас откидываем уже без заморочек:

Сейчас можно вынимать палец суппорта сверху, как это показано на фото ниже.

Если палец длительно работал на сухую, другими словами без смазки, то вероятнее всего он износился, что приведет к увеличенному люфту скобы суппорта, а это в свою очередь к дребезжанию, а время от времени даже приклиниванию суппорта.

Берем новый направляющий палец, одеваем на него новый пыльник и смазываем палец специальной смазкой. В этом случае я брал МС1600, потому что ничего аналогичного в магазине не было. Цена пакетика на один раз составляет 80 рублей. Дорого, скажем, но поглядим на эффективность чуток позднее.

Смазку стоит наносить узким слоем, чтоб ее избытки не попали позже на тормозные колодки либо диски. Потому что она высокотемпературная, то удалять ее позже придется длительно и мучительно.

После чего устанавливаем все это на свои места, непременно проследив за тем, чтоб пыльник посиживал плотно как на самом пальце, так и на суппорте. По другому смазка стремительно уйдет, и пальцы снова начнут изнашиваться.

Нижний палец изменяется аналогично, и заморочек с данной процедурой не возникнет. Если по любым причинам смазка попала на поверхности тормозных дисков либо колодок, непременно удалить ее остатки с помощью специального очистителя.

Какой должна быть смазка для суппортов

Чтобы правильно выбрать смазку для пальцев (направляющих), поршней в цилиндрах суппорта и прочих элементов, надо ориентироваться на нижеописанные требования:

• Смазке должна быть неагрессивной к резиновым, эластомерным и пластмассовым деталям.
• Она должна оставаться стойкой к влиянию тормозной жидкости, воды и прочих агрессивных субстанций, которые могут ее растворить и вымыть.
• Смазка должна быть высокотемпературной и выдерживать нагрев от 180°C и более. Она не должна плавиться при повышенных тепловых нагрузках и не вытекать.
• Также она должна быть морозоустойчивой и не терять своих свойств при минусовых температурах, которые могут достигать –35°C и ниже.

Поэтому не слушайте гаражных умельцев, которые говорят, что можно для смазки суппортов пользоваться литолом и другими подобными смазками. Это может грозить не только поломками этого узла, но и более серьезными потерями, например, при ДТП.

Основные причины неисправности

Суппорт ВАЗ 2110 конструктивно является элементом, удерживающим тормозные колодки и отвечающим за степень их давления на тормозные диски. Он отвечает также за равномерный износ тормозных колодок и гарантирует водителю надежное торможение в экстремальной ситуации. Тем самым, важность суппорта в работе авто сложно переоценить.

Если у вас к этому времени созрел вполне резонный вопрос, а что вообще может случиться с суппортом на ВАЗ 2110(2112), мы с удовольствием вам ответим. Основной причиной неисправностей является «закисление» подвижных элементов, покрытие их оксидной пленкой, засорение вследствие разрушения защитных пыльников либо использования неправильной смазки, а именно:

• закисление основного поршневого механизма;
• закисление направляющих.

Поршневой механизм и направляющие суппорта ВАЗ 2110

Явным признаком проблем, которые может вызвать на автомобилях ВАЗ суппорт, можно считать неравномерный износ тормозных колодок и увеличенный тормозной путь. В данном случае колодки ВАЗ необходимо в обязательном порядке поменять, а сам механизм суппорта подвергнуть комплексной диагностики:

• проверить состояние поршня, степень его свободы, наличия влаги, окисла металла, оксидных образований и наростов, состояние защитных пыльников;
• аналогично проверить состояние направляющих, убедиться, что на поверхности нет нехарактерных задиров, истираний и деформаций стержня.

Нельзя также забывать о регулярной замене тормозной жидкости в системе. Делать это следует примерно каждые 40 тысяч км. пробега ВАЗ-2110.

Поскольку тормозная жидкость является гидроскопичной, она легко впитывает влагу, окисляя тем самым поршневой механизм и выводя его из строя. Ход поршня затрудняется и имеет место неравномерный износ тормозных колодок и клин колеса.

Обращаем ваше внимание, что в ремонтном комплекте, предлагаемом в магазинах для самостоятельного обслуживания суппорта ВАЗ 2110(2112), имеется специальная смазка как для основного поршня, так и для направляющих. Использование Литола либо графитовой смазки приводит к набуханию защитных амортизаторов и дальнейшему закисанию направляющих. Подобного рода ремонт едва ли пойдет на пользу вашему автомобилю.

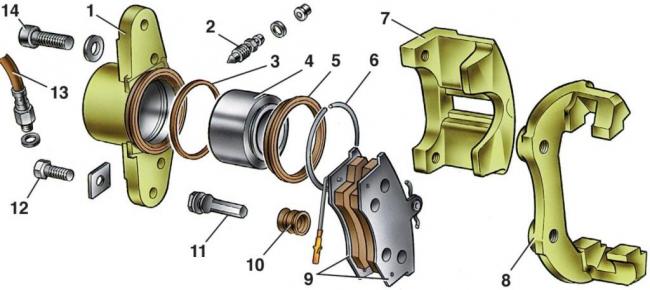

Устройство суппорта

В семействе переднеприводных автомобилей ВАЗ на передней оси дисковые тормоза, а соответственно и суппорты устанавливаются только на них. Сзади находятся тормоза барабанного типа.

Суппорт ВАЗ-2108 хорошо просматривается, если руль повернут до упора и колеса находятся под углом к оси автомобиля. Также он хорошо виден при снятых передних колесах. Массивная деталь, облегающая тормозной диск, и есть суппорт. Он состоит из следующих элементов:

1. Неподвижная металлическая скоба. Она играет роль каркаса, на котором, собрана вся конструкция. Крепится к поворотному кулаку.
2. Подвижная скоба. Она двигается относительно подвижной при помощи соединительных пальцев, которые служат направляющими.
3. Рабочий цилиндр. Представляет собой продолговатую деталь, в которой размещен гидравлический поршень. Закреплен на подвижной скобе тормозного суппорта-ВАЗ 2108. Рабочий цилиндр имеет штуцер для прокачки и стравливания воздуха. А также соединение с гидравлической системой тормозов.
4. Тормозные накладки. При помощи шплинтов они фиксируются в подвижной скобе.

Кроме перечисленных деталей, есть несколько болтов, которые служат для крепления суппорта.

Как снять суппорт ВАЗ 2108, 2109, 21099

Суппорт (тормозной механизм переднего колеса) придется снимать при замене его тормозного цилиндра, замене поврежденных деталей, замене подшипника ступицы переднего колеса, покраске.
Рассмотрим два способа снять суппорт: «быстрый» и «медленный».

Необходимые инструменты

— Рожковые ключи на «13», «14», «15», «17»

Подготовительные работы

— Вывешиваем и снимаем переднее колесо автомобиля

— Очищаем от загрязнения тормозной механизм переднего колеса

Снимаем суппорт (тормозной механизм переднего колеса) ВАЗ 2108, 2109, 21099

«Быстрый» способ снятия суппорта

В случае если планируется отсоединение тормозного шланга от суппорта, перед снятием рожковым ключом на «14» (в некоторых случаях на «15») ослабляем затяжку наконечника шланга на тормозном цилиндре. Подставляем под суппорт емкость для сбора тормозной жидкости.

— Через смотровое отверстие суппорта шлицевой отверткой немного раздвигаем тормозные колодки (чтобы они отошли от тормозного диска)

См. фото в начале статьи.

— Торцовым ключом на «17» отворачиваем два болта крепления суппорта к поворотному кулаку

Отворачиваем два болта крепления суппорта к поворотному кулаку К нижнему болту лучше доступ снизу, к верхнему сверху.

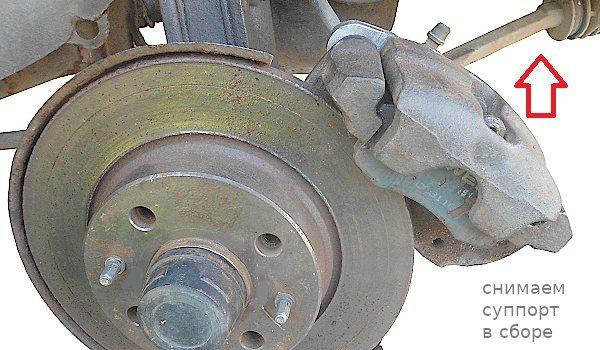

— Снимаем суппорт сдвинув его вверх по тормозному диску

Снимаем суппорт в сборе подняв его вверх Если тормозной диск не имеет большой выработки сдвинуть его не сложно.

— Придерживая ключом на «14» наконечник тормозного шланга вращаем суппорт до полного выворачивания наконечника

Если необходимо полностью отделить суппорт. Суппорт ВАЗ 2108, 2109, 21099 снят

«Медленный» способ снятия суппорта

— Отсоединяем плавающую скобу суппорта

Отверткой отгибаем края стопорных пластин болтов направляющих пальцев. Придерживая рожковым ключом на «17» направляющий палец, ключом на «13» отворачиваем нижний болт. Поднимаем вверх плавающую скобу поддев ее отверткой. Извлекаем тормозные колодки. Опускаем скобу. Аналогично нижнему, отворачиваем верхний болт и снимаем скобу вместе с тормозным цилиндром. Извлекаем направляющие пальцы из отверстий в неподвижной скобе.

Отворачиваем болты крепления направляющих пальцев

— Отсоединяем тормозной шланг

Тормозной шланг придется отсоединять при полном снятии суппорта. В другом случае, например, замены подшипника ступицы, тормозной шланг не отсоединяется, а снятый суппорт отводится в сторону и подвешивается на проволоке. Наконечник шланга отворачивается рожковым ключом на «14». Можно придерживать ключом наконечник, а вращать тормозной цилиндр до полного выворачивания из него наконечника шланга. Под ним имеется медное уплотнительное кольцо. Тормозной шланг перегибаем и фиксируем проволокой, что бы не вытекла тормозная жидкость.

— Отсоединяем неподвижную скобу суппорта

Торцовым ключом на «17» отворачиваем два болта крепления неподвижной скобы к поворотному кулаку. Снимаем неподвижную скобу.

Отворачиваем два болта крепления неподвижной направляющей колодок суппорта к поворотному кулаку

Какие бывают смазки

Смазки для суппортов можно разбить на несколько разных типов, в каждом из которых есть несколько смазок, соответствующих по своим характеристикам условиям работы различных элементов суппорта дискового тормоза.

Синтетические или минеральные пасты с добавлением металлов

В первой группе стоит рассмотреть высокотемпературные смазывающие пасты с противозадирными (Anti-Seize) свойствами. Эти смазки содержат полностью или полусинтетическую, а также минеральную основу. С добавлением в нее синтетических сгустителей, субмикронных частиц таких металлов, как молибден или медь. Вместо металлов могут применяться твердые субстанции смазочных материалов, которые успешно работают при сверхтемпературных значениях.
В эту группу входят:

• Комплексные смазывающие пастообразные изделия.
• Пасты, не содержащие металлы.
• Смазки с добавлением меди или дисульфида молибдена.

Их можно применять для покрытия противоскрипных пластин, прижимных пружин, обратной стороны колодок.

Это пасты таких брендов как Huskey, Loctite, Wurth, LIQUI MOLY, Textar, Mannol Kupfer, Valvoline Cooper, Motip Koperspray, Bosch SUPERFIT.

Пасты на основе минерального масла

Ко второй группе можно отнести синтетические смазывающие пасты, в основе которых использовано минеральное масло с добавлением загустителя из бентонита, с содержанием жирных кислот и металлических частиц. Их отличительной чертой является отсутствие температуры каплепадения с рабочим интервалом от –45°C до +180°C. Прекрасно подходит для смазывания направляющих (пальцев) тормозных суппортов. Вот несколько таких паст разных производителей: ATE Plastilube, Loctite Plastilube, Molykote.

Пасты на основе синтетического масла

В третью группу входят смазывающие пасты, предназначенные для всех двигающихся элементов суппорта дискового тормоза: поршня в цилиндре, направляющих и пр. Они совместимы с большинством материалов на каучуковой основе, эластомеров и пластмасс. В их основе используются хорошо очищенные синтетические масла с добавлением стабильного загустителя и присадок с износостойкими, противоокислительными и антикоррозийными свойствами.

Такие смазки не растворяются в воде, тормозной жидкости, кислотах и щелочах; плохо испаряются, а также обладают большой диэлектрической прочностью. Эти смазки выпускают бренды: Molykote, Permatex, SLIPKOTE.

Отечественные производители, в этом сегменте, отметились пастой МС-1600.

Из описания видно, что оптимальным выбором являются смазывающие пасты третьей группы, ведь не зря их рекомендуют многие производители машин.

Ремонт и Доработка» на DRIVE2

Делаю эту запись для тех кто хочет реанимировать старые суппорта, но ни разу этого не делал.

Дело было так. Прикупил я давеча суппорта от 2112. Состояние у них было не ахти какое, но особо расстраиваться я не стал. И так, понеслась.

Мне понадобилось: -шуруповерт -насадка (щетка по металлу) -преобразователь ржавчины -растворитель (уайт спирит) -тиски (можно и без них, но держать не удобно)

-ключи ( 8 , 17 ,13 , 15 , внутренний торкс 15 или 16 ) -куча тряпок и газеты (чтобы не обосрать прилегающую территорию) -ремкомплект суппорта 2108 -новые «пальцы» 4шт -новые штуцеры прокачки 2шт -краска термоустойчивая 1шт

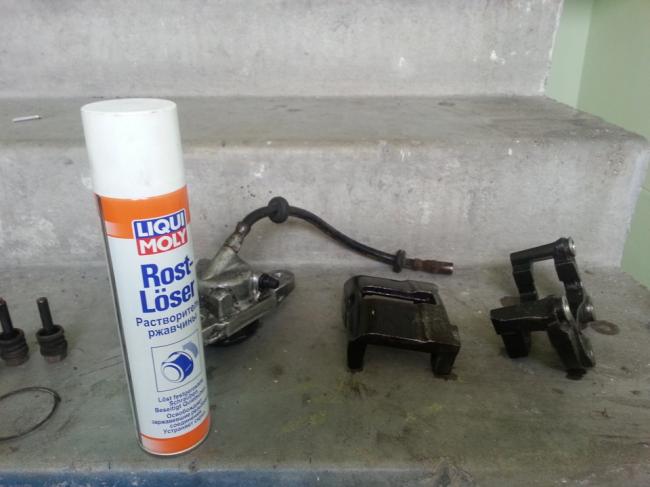

Вот так они выглядели до реставрации.

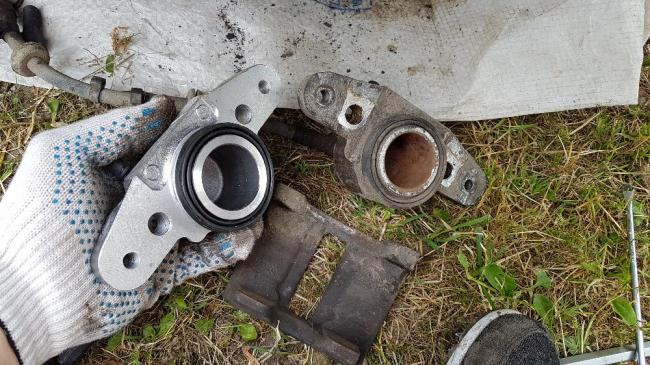

Затем, я их разобрал и почистил. Разбирать очень просто.Выкручиваем два болта торксом и отсоединяем цилиндр от скобы. Вытаскиваем «пальцы» и вуаля — у нас в руках три части суппорта.

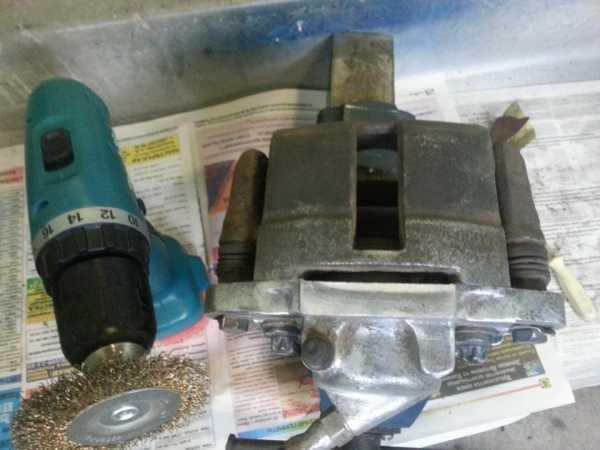

Я конечно сначала зажал не разобранный суппорт в тиски и прошелся по нему щеткой. так немного попроще.

Дальше очищаем каждую деталь по отдельности от грязи, нагара и прочей хрени. Обезжириваем. Заклеиваем все отверстия. И красим в цвет который вам по душе.Лично мне по душе серебряный.

Какие возникают неполадки

Когда суппорт-ВАЗ 2108 начинает давать сбои, то меняется характер торможения машины. Она может ехать юзом, вместо прямолинейного движения. Особенно это заметно в зимнее время – автомобиль начинает разворачивать при торможении.

Следующий признак – заклинивший в рабочем положении поршень главного цилиндра. При этом будет постоянный звук трущихся тормозных накладок и очень высокая температура тормозного диска. Более того, подобная неисправность может привести его деформации. Это происходит в момент, когда автомобиль с раскаленным тормозным диском, въезжает в лужу. Резкий перепад температуры приводит к короблению поверхности. В результате чего при торможении начинает ощущаться биение. Нога, находящаяся на педали тормоза, будет чувствовать толчки.

Причины, приводящие к неправильной работе, могут быть двух видов:

1. Ржавчина. Из-за глубокой коррозии тормозной поршень перестает нормально работать. Он либо заклинивает в начальном положении, что приводит к слабому торможению, либо не возвращается в исходную позицию, из-за чего тормозные накладки постоянно трутся о диск.
2. Деформация суппорта в результате удара. В этом случае поршень заклинивает из-за неправильного положения деталей в сборочной единице.

В случае с коррозией можно попытаться восстановить характеристики, используя ремкомплект суппорта ВАЗ-2108. Деформацию в результате удара устранить при помощи починки невозможно – только замена деталей.

Восстановление старого устройства

Суппорт ВАЗ-2108 работает в тяжелых условиях. Постоянная пыль и грязь, летящая от колес, циклы заморозки зимой, приводят к преждевременному выходу из строя. Однако самый плохо работающий суппорт можно восстановить.

Для начала нужно точно установить, что проблемы с торможением вызваны именно суппортом. Для этого нужно поставить машину на домкрат и попросить несколько раз нажать на педаль тормоза. В этот момент следует смотреть, как тормозные накладки перемещаются в направлении тормозного диска: есть ли заклинивание, насколько свободно они возвращаются назад. При этом можно пытаться вращать колесо, наблюдая, как оно останавливается под действием тормоза. Нечеткая работа накладок сразу будет заметна. Кроме того, можно увидеть биение тормозного диска. Если он имеет неровности, то кроме ремонта суппорта, нужно проточить на токарном станке диск. Иначе торможение так и останется неэффективным.

Доработка суппорта ваз 2110

Пытаясь устранить причины возникновения поломок, повысить надежность срабатывания тормозной системы, народные умельцы вносят изменения в конструкцию. Часто слышатся вопросы, что делать, если стучат суппорта ваз 2110. Как поменять суппорт 2110. Как улучшить работу механизма. Сравниваются аналогичные узлы отечественных, зарубежных автомобилей.

На ваз 2110 установлены диски 13” (дюймов), тип р 13. Компания Brembo выпускает тормозные диски р 14”. Скоба суппорта ваз 2110 дает использовать такой размер совместно с колодками большей площади накладок, производства Фиат. Увеличивается поверхность соприкосновения, уменьшается тормозной путь.

На пальцах иномарок используют пластиковые кольца, уменьшая стук в механизме. Домашние мастера делают поперечные проточки, подбирают резиновые кольца. Доработанная конструкция призвана убрать биения скобы.

Необходимо учитывать совместимость материала колец с применяемой смазкой, исключить заклинивание. В стремлении улучшить конструкцию тормозной системы логично пользоваться девизом медиков – не навреди.

Что и для чего смазывается

Суппорт – узел, любящий смазку. Наносится она на направляющие пальцы и верхнюю часть поршней под пыльник для защиты от коррозии и предотвращения заклинивания. Специальным, устраняющим скрип составом обрабатываются нерабочие и торцевые поверхности колодок. Все это важные и ответственные меры, от которых зависит работа тормозов. Скажем, потеря подвижности направляющей, трущейся «по сухому», вызывает повышенный износ колодки. Надо ли говорить, что со смазанными поршнями система более отзывчива?

Необходимые инструменты для ремонта

Чтобы снять тормозной суппорт-ВАЗ 2108, а затем его разобрать и восстановить, потребуются следующие инструменты и материалы:

1. Баллонный ключ.
2. Рожковые ключи или головки с воротком на 8, 13, 15, торцовый ключ на 17.
3. Внутренний торкс под болт на 15 или 16, ключ для снятия тормозных шлангов. Он отличается от обычного рожкового более полным охватом гайки.
4. Тиски.
5. Ремкомплект для суппортов. Подойдет от ВАЗ 2108 – 21099, ВАЗ 2113 – 2115, Калины, Гранты. Единственно нужно обратить внимание на диаметр колес. Для ВАЗ-2108 нужен ремкомплект для моделей с колесами 13 дюймов.
6. Новые направляющие пальцы. Часто после эксплуатации они имеют небольшие деформации, а также следы глубокой коррозии, что мешает плавающей скобе свободно перемещаться. Поэтому лучше заменить.
7. Новые штуцеры прокачки.
8. Дрель с проволочной насадкой для очистки от ржавчины.
9. Растворитель, краска, преобразователь коррозии, ветошь.
10. Компрессор. Не обязательно, но желательно.

Требования, предъявляемые к смазке суппортов

Начнем с того, что к составам предъявляются совершенно определенные требования, продиктованные спецификой устройства суппорта и условиями работы его компонентов. Одно из первейших – способность противостоять высоким температурам в сотни градусов, до которой могут разогреваться детали тормозной системы. В таких режимах неподходящие смазки могут затвердеть или вытечь. Внимание стоит обратить и на «морозостойкость» – состав не должен терять свои свойства при температурах -15-20 C градусов.

Важный момент – смазка не должна агрессивно воздействовать на резиновые и пластиковые элементы. В противном случае пыльники направляющих, защищающие от попадания воды и грязи, начнут деформироваться, разбухать и попросту перестанут выполнять свою прямую задачу. А еще пасты должны обладать высокой адгезией, то есть иметь устойчивость к вымыванию как атмосферными осадками, так и дорожными реагентами.

Виды смазок тормозных суппортов

Составы бывают узкоспециализированные и универсальные. К первым относятся пасты, использование которых допускается только на отдельно взятых деталях (например, в направляющих). Вторые же – мастера широкого профиля, которые можно применять на разных компонентах суппорта. Так сказать, повсеместно.

О разнообразии составов точечного назначения можно судить по палитре компании Liqui Moly. Так, в ее арсенале есть закладная силиконовая смазка под пыльник тормозного цилиндра, паста для устранения скрипа и заедания тормозов, смазка для тыльных сторон колодок и поверхностей антискрипных пластин, не говоря уже о фирменной тормозной жидкости, очистителе и растворителе ржавчины.

Кстати, смазочные материалы для направляющих с соответствующими каталожными номерами выпускаются многими автопроизводителями, в числе которых Toyota, Nissan, Volvo, BMW, Ford, Land Rover, Mazda, Honda и Volkswagen.

В качестве примера универсального состава, подходящего для разных частей суппорта (направляющих, поршней и тыльной стороны колодок), упомянем недешевый американский Slipkote 220-R DBC или МС-1600 от отечественного бренда ВМПАВТО с гуманной ценой, который сохраняет свойства и характеристики в широком температурном диапазоне – в мануале к нему указывается «вилка» от -50 до +1000 градусов – и не воздействует негативно на резиновые детали.

Особо стоит отметить, что некоторые отечественные автовладельцы по сей день используют то, что найдется в багажнике или гараже – например, литол, солидол, графитовую смазку и другие составы на основе минеральных масел. Применение таких материалов специалисты считают абсолютно ошибочным и недопустимым действием, несмотря на призывы «бывалых», которые рассказывают на разных форумах о преимуществах «настоящего, хорошего» литола. Повторимся, их применение ведет к кончине резиновых пыльников направляющих. Что касается «графитки», то она еще и не выдерживает воздействие высоких температур – может выгорать или разжижаться. Использовать ее нельзя, ввиду неподходящих характеристик.

Дальнейший демонтаж

Зажав суппорт в тисках, отворачиваем два болта под торкс-головку, вынимаем направляющие пальцы. После этого сборочная единица распадается на три части: подвижную скобу, тормозной цилиндр и неподвижную скобу.

Все эти три детали нужно предварительно почистить щеткой, зажатой в дрель. Затем надо приступить к основной части ремонта – восстановления подвижности поршня. Чтобы его вынуть из тормозного цилиндра, следует проделать следующие действия:

1. При помощи плоской отвертки снять стопорное кольцо, которое фиксирует пыльник. Благодаря ему грязь не попадает внутрь механизма.
2. Удалить пыльник суппорта ВАЗ-2108.
3. Вынуть поршень. В идеальном варианте он извлекается при помощи сжатого воздуха, который подается в отверстие для подачи тормозной жидкости. Если компрессора нет в наличии, тогда поршень извлекается при помощи пассатижей. Нужно прикладывать усилия поочередно к противоположным сторонам, чтобы не было перекоса, который затруднит демонтаж.
4. Снять штуцер прокачки.
5. Вынуть уплотнительное кольцо между поршнем и стенками цилиндра.

Ремонт

После предварительной очистки деталей суппорта их нужно обезжирить и покрасить. Перед нанесением краски все отверстия заклеиваются малярной лентой. Окрашивать нужно в несколько слоев. Чтобы уничтожить окончательно следы коррозии, оставшиеся после чистки щеткой, детали можно протравить ортофосфорной кислотой перед покраской.

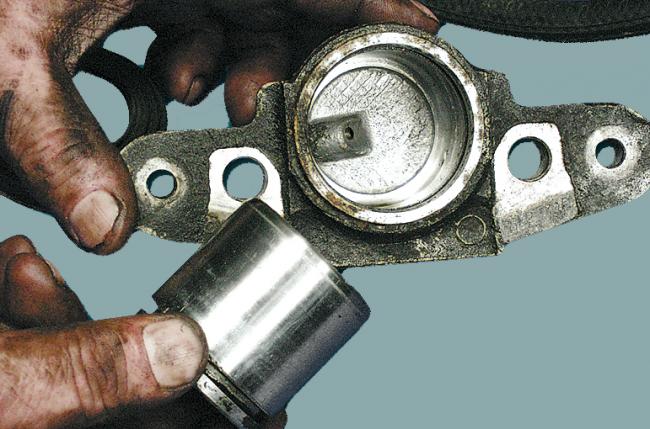

Вынутый поршень суппорта ВАЗ-2108 следует внимательно осмотреть на предмет задиров. Затем надо отполировать с водой сопряжение этой детали и цилиндра наждачной бумагой зернистостью 2000-3000.

После сушки поршень, смазанный тормозной жидкостью, устанавливается на место. Попутно ставится новый штуцер прокачки.

Ремкомплект содержит в себе новые резиновые уплотнения, в том числе резинки, которые защищают направляющие суппорта-ВАЗ 2108. При сборке все пыльники, уплотнительные кольца, манжеты ставятся новые.

Когда смазка не эффективна и требуется замена

Иногда владельцы пытаются «вылечить» стук изношенных направляющих смазкой, но, если выработка на них велика и суппорт буквально болтается на пальцах, паста не поможет – только ремонт. Кстати, на некоторых машинах детали тормозной системы начинают заявлять о себе стуком в гарантийный период. Например, подобное отмечалось в случае с моделями Chevrolet, у которых проблема проявлялась при пробегах до 30 тысяч километров и была связана с «болезнью» направляющих.

В случае износа «пальцев» рекомендуется приобрести ремкомплект, включающий себя направляющие, пыльники и крепления. Главное не попасть на дефектные детали или изготовленные из материала низкого качества. Увы, такое случается. Грохот суппортов возможен также при износе гнезд направляющих. Лечится это установкой специальных резинок на штифты.

На что обратить внимание при сборке

До начала установки поршня ставится уплотнительное кольцо. Защитный чехол устанавливается в два приема: сначала одевается один край в проточку поршня, затем, после его установки, второй край натягивается на тормозной цилиндр. После чего одевается стопорное кольцо.

Направляющие пальцы обязательно должны быть смазаны. Для этих целей подходит “Униол-1” или аналог.

После сборки нужно не только залить тормозную жидкость в бачок по уровню, но и прокачать тормоза.
