Каковы допустимые отклонения сход-развала и как его настроить

В данной статье мы разберём самые часто задаваемые вопросы о сходе-развале колес. Поговорим о теории: что это такое, когда регулировать, какие параметры выставлять. Затем уже перейдём к практической части: какие преимущества и недостатки имеют различные вариации установки, как не попасть на развод в сервисе и многое другое.

Отрицательный развал передних колес ваз 2109

Процедура эта крайне важна, ведь если не провести ее, в лучшем случае машина будет «подъедать» резину, а в худшем – ее постоянно будет уводить в сторону во время движения, что крайне опасно, поскольку чревато ДТП.

Обычно автолюбители предпочитают обращаться в автосервис, поскольку там есть все необходимое оборудование. Однако некоторые желают попробовать отрегулировать развал схождения своими руками или же не могут позволить себе лишние траты. Как же провести эту операцию самостоятельно на Ваз 2109? На этот вопрос мы и ответим в нашей сегодняшней статье.

Как сделать развал-схождение своими руками. Основные правила

Сделать развал-схождение на ВАЗ-2107 своими руками несложно, но придется придерживаться ряда требований и рекомендаций. В противном случае резина прослужит недолго. Развал – это термин, определяющий, под каким углом относительно вертикали установлено колесо автомобиля. В тех случаях, если верхняя кромка колеса выглядывает наружу, это положительный развал. Если она смотрит внутрь, то отрицательный. При регулировке на компьютеризированных стендах углы обозначаются с префиксами «+» и «-».

Развальные пластины установка на Калину и сход развал

Развал/схождение представляет собой регулирование положения колес относительно рамы автомобиля. Преждевременная регулировка позволяет значительно сэкономить средства на ремонте авто из-за поломок. Например, несвоевременный износ ступичных подшипников, съедание резины, сопутствующих механизмов. Притом стоимость замены, да и самой детали довольно высока, а, как правило, выходом из строя одной детали не ограничивается.
Существует достаточно много параметров регулирования развала/схождения, с помощью которых можно придать автомобилю требуемые характеристики в управлении. Это разъясняется возможностью изменения положения оси колеса относительно рамы.

Во всех современных автомобилях имеется возможность регулирования положения колес, как на передней оси, так и на задней. При помощи данных мер можно идеально выровнять положение корпуса автомобиля, что соответственно положительно скажется на управляемости.

Угол развала колес

Что же такое отрицательный развал задних колес? Это отклонение колес на задней оси на 1 градус относительно его первоначального положения. Спортивные же автомобили имеют диапазон от 0,5 до 5,5 градусов. Это объясняется многими причинами, связанными с проходимостью и устойчивостью машины на спортивных треках. Но такие большие величины приводят к износу резины за один сезон, но это не критично для спортивного бизнеса, а вот для каждодневной езды это весьма накладно. Поэтому самым оптимальным вариантом для обширного использования является именно 1 градус.

Для чего же это делается? Отрицательный развал задних колес применяется на легковых автомобилях для придания ему устойчивости на поворотах. Это объясняется тем, что при осуществлении крутого маневра происходит наклон кузова автомобиля на некоторый угол, зависящий от радиуса поворота. При этом сцепление с поверхностью дороги становится лучше за счет увеличения площади резины, контактируемой с плоскостью. Но это происходит только с одной стороны, в которую осуществляется маневр. При езде же по прямой происходит повышенный износ протектора, но это не так важно, как управляемость. Потому что безопасность превыше всего. Да и, судя по многочисленным отзывам множества автолюбителей, при отклонении задних колес на 1 градус стало золотой срединой между управлением и выработкой.

Для того, чтобы осуществить отрицательный развал на ВАЗ 2114 применяются разные варианты, один из которых — пластины отрицательного развала задних колес. Их можно приобрести на любом автомобильном рынке или в магазине. Завод-изготовитель, начал устанавливать их на все выпускаемые машины изначально.

НЕОБХОДИМОСТЬ РЕГУЛИРОВКИ УГЛОВ КОЛЕС ВАЗ 2114

Выяснив, что такое сход развал колес, следует понять, в каких случаях эти работы необходимо проводить.

Регулировка требуется, когда:

• При отпущенном руле на прямой ровной дороге автомобиль уводит в сторону;
• Проводились работы по замене элементов рулевого управления (рулевых тяг или наконечников, рулевой рейки и т. п.);
• Быстро изнашивается протектор шин, при этом наблюдается повышенный расход топлива;
• На большой скорости машину бросает из стороны в сторону;
• Появился повышенный шум резины во время движения.

Статья в тему: Неисправности ВАЗ 2114: коды ошибок

Стоит отметить, что развал схождение на ВАЗ 2114 следует проводить только при исправном состоянии подвески и рулевого управления. Невозможно эту работу выполнять, если, допустим, присутствует люфт в рулевой тяге или шаровой опоре.

Как часто делать сход развал на автомобиле? Обычно рекомендуется выполнять подобную процедуру:

• Через каждые 15-20 тыс. км пробега;
• После смены летней резины на зимнюю (и наоборот).

Еще необходимо сход развал проводить в следующих случаях:

1. При покупке подержанного авто с рук;
2. После удара подвески или наезда на какое-либо препятствие;
3. При прохождении первого технического обслуживания после покупки нового автомобиля;
4. После обкатки машины;
5. Через 5-6 тыс. км после замены пружин подвески.

При существующем в наше время современном компьютерном оборудовании развал схождение на ВАЗ 2114 специалисты делают в течение получаса, а порой и за 20 минут.

Для каждой марки автомобиля существуют свои определенные углы установки колес.

Чтобы правильно выставить параметры сход развала, необходимо, чтобы давление во всех шинах было одинаковым.

Что такое сход-развал колес?

Понятие включает в себя схождение и развал колес относительно дороги и кузова автомобиля. Схождение — это определенный угол, который образуется между плоскостью колеса и осью симметрии или тяги.

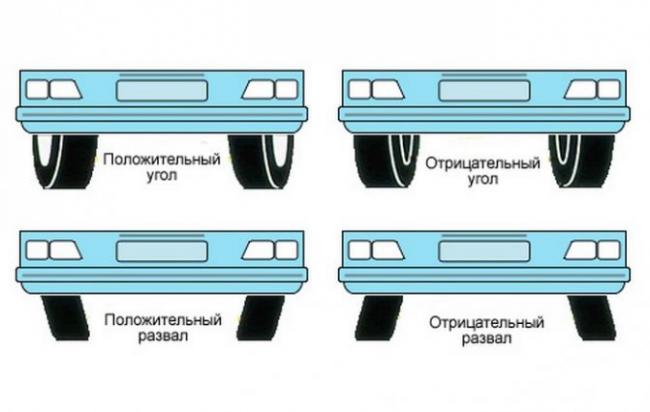

Обратите внимание на рисунок! На нём изображено положительное схождение, т. е. по направлению движения колеса смотрят друг на друга. Также существует отрицательное схождение, когда ситуация противоположная.

Развал — это определенный угол, который образуется между плоскостью колеса и асфальтом.

Если верхняя часть колеса наклонена в сторону кузова, параметр считается отрицательным, если от кузова — положительным.

Также важен ещё один термин — «кастор» или «наклон оси поворота».

Это угол между осью поворота колеса и вертикалью, если смотреть сбоку.

Иными словами, когда мы полностью выкручиваем руль, колесо наклоняется в сторону поворота (заваливается на бок).

Развал – схождение для чего нужна процедура?

Перед тем как я дам вам пошаговую инструкцию давайте разберемся что же это за процедура развал – схождение, какими бывают углы установки колес Ваз 2109 и как от них зависит поведение автомобиля на дороге?

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три параметра: схождение, угол развала колеса, угол продольного наклона оси поворота.

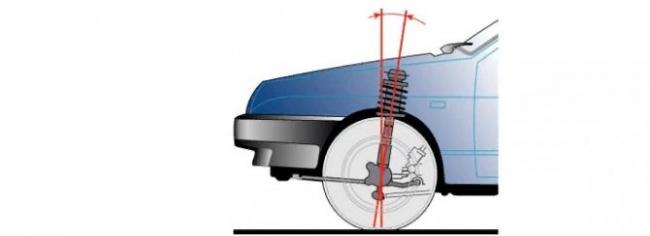

Угол продольного наклона оси поворота — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки, в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол зависит от количества регулировочных шайб на концах растяжки. Для уменьшения угла шайбы добавляют, а для увеличения снимают. При установке/удалении одной шайбы угол изменяется приблизительно на 19′. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах, односторонний износ протектора.

Угол придельного поворота оси на повороте ВАЗ 2109

Угол развала колеса — угол между плоскостью вращения колеса и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется поворотом верхнего болта крепления телескопической стойки к поворотному кулаку. При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.

Угол развала колес ВАЗ 2109

Схождение колес — угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение можно также определить как разность расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Схождение колес Ваз 2109

Схождение изменяется вращением регулировочных муфт при ослабленных контргайках наконечников рулевых тяг. Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса — горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечном направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

РАЗВАЛ СХОЖДЕНИЕ КОЛЕС НА ВАЗ 2109 СВОИМИ РУКАМИ

После любого ремонта подвески или рулевого управления на автомобилях ВАЗ 2109 требуется отрегулировать угол развала и схождения передних колес.

Процедура эта крайне важна, ведь если не провести ее, в лучшем случае машина будет «подъедать» резину, а в худшем – ее постоянно будет уводить в сторону во время движения, что крайне опасно, поскольку чревато ДТП.

Обычно автолюбители предпочитают обращаться в автосервис, поскольку там есть все необходимое оборудование. Однако некоторые желают попробовать отрегулировать развал схождения своими руками или же не могут позволить себе лишние траты. Как же провести эту операцию самостоятельно на Ваз 2109? На этот вопрос мы и ответим в нашей сегодняшней статье.

Преимущества и недостатки установки пластин отрицательного развала

Основные плюсы установки данной пластины – это все плюсы отрицательного развала: устойчивость на дороге, уверенность в поворотах, не съедает резину!

По большому счету недостатков нет! Единственное что напрягает: у водителя появляется излишняя уверенность в поворотах, которая может повлечь за собой серьезные последствия.

Если у вас колеса большого радиуса, то вам стоит учесть, что после установки проставок, вылет колеса немного увеличится.

Когда рекомендуется проводить развал – схождение Ваз 2109

Различные источники рекомендуют проводить регулировку при пробеге примерно 12-15 тысяч километров, или один раз в год. Иногда бывают случаи, когда приходится выполнять такую операцию досрочно. Причиной этого в большинстве случаев бывает состояние наших дорог. Достаточно один раз «поймать» хорошую выбоину, чтобы потребовалось проводить проверку и регулировку развала и схождения передних колёс.

Проведение работ по регулировке передних колес Ваз 2109

Если владелец планирует эксплуатировать без особых проблем свой автомобиль длительное время, то экономить на этой операции не стоит. После каждой замены шаровых опор, сайлентблоков, рулевых тяг, амортизаторов необходимо проводить проверку и регулировку развала и схождения колёс.

Износ шин при неправильном развале схождение Ваз 2109

Выполнить эту операцию сегодня достаточно просто. Нужно просто заехать в сервис, который выполняет такую операцию, и специалисты быстро и качественно выполнят эту работу. Но бывают случаи, когда такую работу необходимо выполнить самостоятельно в условиях гаража.

Выбор пластин отрицательного развала

Приобретая проставки на колеса ваз 2114, помните о том, что при их изготовлении должен быть соблюден угол наклона стойки. Но многие производители не учитываю этого показателя, что приведет к чрезмерному отрицательному развалу колес, что станет пагубно влиять как на управляемость, так и на износ резины. При неправильном развале машина приобретает чрезмерную управляемость, что может повлечь за собой нежелательные и непредвиденные последствия.

Установка правильных пластин обеспечивает не только более продолжительный срок службы элементов ходовой части, но и увеличивает колею. А это повышает проходимость в трудных местах.

Одним из примеров качественных пластин для отрицательного развала задних колес с учетом угла наклона балки является проставки на ваз 2114 SS20. Они могут устанавливаться на все автомобили ВАЗ кроме последних двух моделей: Гранта и Калина-2. Потому что на них уже имеется отрицательный развал с завода изготовителя.

Допустимые значения (погрешности) при сходе-развале

Существуют определенные границы, значения которых нельзя превышать. Иными словами, как настроено по левую ось автомобиля, так должно быть и по правую ось. Но выставить параметр с точностью до 0′ не получится, поэтому допускаются определённые погрешности, при которых управляемость и езда по прямой не пострадают.

1. Разность развалов (например: левое колесо 39′ — правое колесо 33′ = 6′ допустимая разница развалов) не должна превышать 30′ минут, в противном случае автомобиль будет уносить в сторону при езде.
2. Аналогично и с углом кастора: разница углов (из большего угла вычесть меньший угол) не должна превышать 30′.
3. Смещение передний оси — если данное значение положительное, то левое переднее колесо стоит ближе к заднему, чем правое, если отрицательное, наоборот. Данный параметр очень важен, т. к. он характеризует состояние геометрии кузова, и чем ближе этот показатель к нулю, тем лучше. Допустимое отклонение — 20-30 минут.

Углы установки колес автомобиля

От правильной регулировки колес автомобиля зависят многие факторы: управляемость автомобиля, срок службы покрышек, расход топлива. Так давайте разберемся в углах установки колес автомобиля — на что влияют и для чего нужны.

Для чего нужны углы установки колес?

К рекомендациям фирм-производителей автомобилей по установке колес следует относиться с полной ответственностью. Для каждой модели авто эти рекомендации различны. Эти углы обеспечивают наилучшие показатели устойчивости и управляемости, а также минимальный износ шин конкретной модели автомобиля.

Периодически при эксплуатации авто (через 30 000 км пробега) их полезно контролировать, а если на машине были заменены отдельные элементы подвески и тем более после серьезных ударов по ходовой это просто необходимо делать сразу. В любом случае следует помнить, что регулировка углов развала и схождения управляемых колес является заключительной операцией ремонта подвески, деталей ходовой части и рулевого управления автомобиля.

Максимальный угол поворота колес

Он характеризует максимальный угол, при котором повернется колесо автомобиля при полностью вывернутом руле. И чем меньше этот угол, тем больше точность и плавность управления. Ведь для поворота даже на небольшой угол потребуется лишь малое движение рулем.

Но не стоит забывать, что чем меньше максимальный угол поворота, тем меньше радиус поворота автомобиля. Т.е. развернутся в ограниченном пространстве будет очень тяжело.

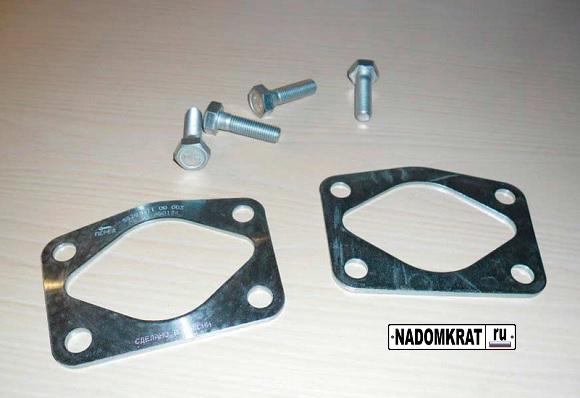

Конструкция пластин

Проставки на колеса ВАЗ 2114

Проставки для отрицательного развала задних колес представляют собой, так называемые — пластины, с отверстиями под крепления болтами клиновидной формы. Она устанавливается между балкой и ступицей заднего колеса. В качестве альтернативы этим пластинам ранее применялись шайбы. Но их использование зачастую было нецелесообразно, потому что жесткость подвески в целом изменялась в худшую сторону. А это в свою очередь может привести к нежелательным последствиям.

Как установить пластины отрицательного развала?

Для работы нам понадобится:

• Wd-40;
• плоскогубцы;
• комплект ключей.

1. Ставим авто на ровной поверхности, устанавливаем башмаки, ослабляем крепления колес.
2. Поднимаем колесо на домкрате и полностью снимаем его.
3. Ослабляем ручник.
4. Откручиваем два крепления барабана, проворачиваем барабан на градусов 30. (если барабан не прокручивается, то бьем по нему молотком через деревянный черенок) и снова закручиваем крепления барабана (барабан сам вылезет наружу).
5. Далее откручиваем ступицу (помечено красным цветом), предварительно обработав wd-40.

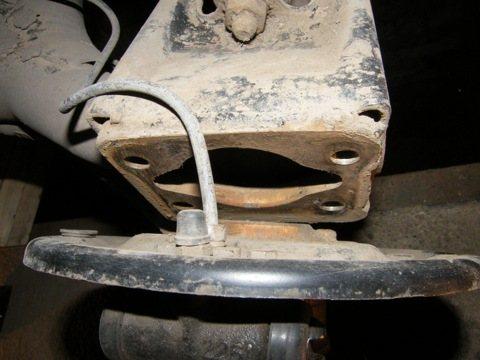

6. Устанавливаем проставки, собираем все в обратном порядке.

На какие параметры настроить сход-развал?

Мы уже поговорили о допустимых погрешностях, теперь давайте перейдем непосредственно к выбору параметров под наш стиль езды.

Передняя ось

Одно дело настраивать сход-развал для гонок: дрифта, драга, кольца, ралли; другое — настроить его под ежедневное комфортное использование автомобиля.

Кастор

АвтоВАЗ рекомендует заводское положение кастора со значением +1 градус. Но если пойти другим путем, и настроить его на +3 градуса, то автомобиль будет уверенно и ровно держать прямую на больших скоростях. Кстати, +3 градуса — предел положительного кастора для наших машин, если сделать выше, то уже нужно менять крепление двигателя, КПП, придется регулярно покупать новые гранаты.

Развал

АвтоВАЗ с завода устанавливает развал в 0 градусов. Чтобы повысить управляемость в поворотах, можно сдвинуть развал в отрицательную сторону на 45 минут.

Схождение

Опять же, заводской параметр соответствует «0» с допустимыми отклонениями.

Но если мы изменили развал в отрицательную сторону, то нам обязательно нужно будет установить схождение на +0,5 – +1 мм.

Задняя ось

Развал

На задней оси можно установить развал от -1 до -2 градусов. При этом желательно использовать специальные проставки отрицательного развала.

Кастор

Схождение нужно будет сделать от +2 до +4 мм.

Как часто делать сход-развал?

Если вы установили параметры, которые приведены выше, повторную процедуру нужно делать каждые 8-10 тыс. км. Если же вы оставили все как есть и так, как установлено на заводе, повторный сход-развал нужно делать каждые 15-20 тыс. км.

Также его нужно делать всегда, когда вы меняете какой-либо элемент подвески или ставите новую резину, если вы наехали на яму, стукнулись колесом об бордюр и т. д.

Общая информация

Прежде чем начать рассматривать плюсы и минусы отрицательного развала, стоит разобраться, что вообще представляет собой этот развал и каким он бывает. Этот небольшой ликбез будет полезен начинающим водителям.

You will be interested:How dangerous is the new coronavirus?

Существует три вида развала колеса – это нулевой, отрицательный и положительный.

Теперь о каждом по отдельности. Когда развал нулевой, углы установки колеса полностью перпендикулярны поверхности или асфальту. Если верхняя часть шин автомобиля смотрит вовнутрь кузова, тогда это отрицательный развал. Если верхняя часть колеса направлена наружу, тогда установлен положительный угол.

При езде на автомобиле параметры развала-схождения постоянно сбиваются. На колеса оказываются серьезные нагрузки. Углы имеют свойства меняться. Зачастую в процессе эксплуатации становится заметно, что углы на передней оси и на задней не совпадают. Поэтому стоит чаще заезжать на СТО и делать регулировку углов на колесах двух осей. Делается это на специальных стендах развал-схождения.

Если настройки углов оптимальны, тогда автомобиль становится более маневренным и устойчивым на дороге. Даже если изменить развал всего на два градуса, то это может очень серьезно влиять на характеристики устойчивости. Также это повлияет и на срок службы резины.

Условия, при которых выставляется правильный сход-развал

1. Все покрышки автомобиля должны быть одинакового размера с одинаковым рисунком.
2. Колеса должны быть отбалансированы.
3. Диски (штамповки) должны полностью соответствовать заводским параметрам автомобиля (радиус, вылет, ширина, посадочный диаметр).
4. Одинаковое давление во всех шинах.
5. Все элементы подвески и геометрия кузова должны быть полностью исправными.
6. Заранее узнайте, что входит в стоимость услуг автосервиса.

Недостатки

Выше мы рассмотрели плюсы минусового развала колес. Теперь рассмотрим недостатки. Внутренняя часть покрышки будет подвергаться при такой настройке повышенному износу. Резкие разгоны и торможения будут не слишком эффективными, так как уменьшается площадь контакта колеса автомобиля с асфальтом. Если машина движется по плохой дороге, то ее может увести в сторону.

Самое неприятное – это быстрая скорость износа покрышек. Интенсивный износ будет даже тогда, когда шина установлена даже под отрицательным углом в -1 градус. Чем больше этот угол, тем быстрее износ покрышек. Гонщики могут себе позволить менять покрышки после каждого заезда. Для рядового автовладельца такая установка углов может быть убыточной. Особых преимуществ в городе водитель гражданского авто не получит.

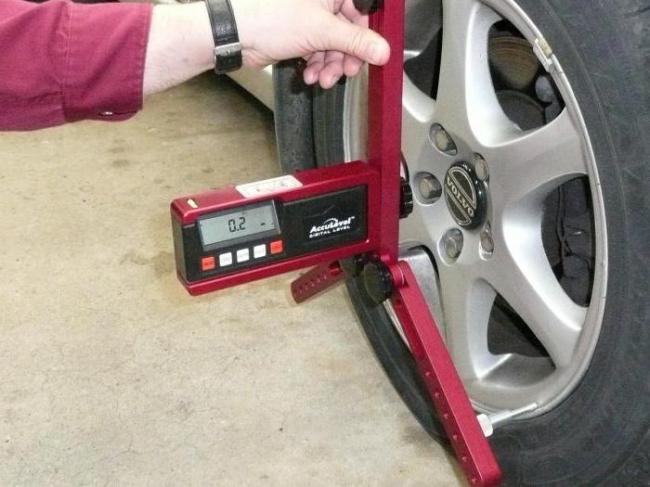

Контроль угла развала на передних колесах

Нужно отметить, что углы развала довольно проблематично выставлять самостоятельно, так как имеется немало трудностей. Но проверить, насколько сильно угол отклоняется от нормального положения, можно без особого труда. Для этого нужно действовать по следующему алгоритму:

1. Установите автомобиль на ровной площадке и зафиксируйте его положение, подставив под задние колеса упоры.
2. Сядьте в машину и, вращая руль, добейтесь того, чтобы он стоял ровно. Колеса должны быть параллельны кузову автомобиля.
3. Надавите на амортизаторы 2-3 раза, чтобы подвеска машины заняла нормальное положение. Усилие должно быть примерно 40-50 кг. Операция проводится на всех четырех амортизаторах.
4. Возьмите нитку и зафиксируйте ее на верхней части крыла автомобиля, чтобы она проходила четко через центр колеса. Чтобы добиться вертикального положения, к нижнему концу привяжите грузик. Проводите замер от верхнего и нижнего краев колеса до нитки. Разница значений – это и есть развал колес.

Например, разница – 2 мм. Это означает, что угол развала составляет 20 минут (не градусов). В норме угол должен быть равен 4 градуса и 30 минут. Допустимо отклонение в большую сторону не более чем на 20 минут. Но это в случае, когда машина нагружена массой в 320 кг. Если нет нагрузки, то угол не должен отклоняться более чем на 20 мин. от значения 0 градусов и 5 мин.

Какой стенд схода-развала выбрать: оптический или компьютерный?

Сразу скажу, если у «мастера» кривые руки, оптический или 3D развал — не имеет разницы.

Первые метод — применение старых надежных инструментов техником, которые имеют относительно большие погрешности измерения в сравнении с компьютерными.

Также существенным недостатком является отсутствие возможности регулировки сразу двух осей.

Компьютерный стенд — помимо правильной расстановки схождения и развала колес, возможность сразу оценить состояние геометрии кузова, участие в ДТП и т. д.

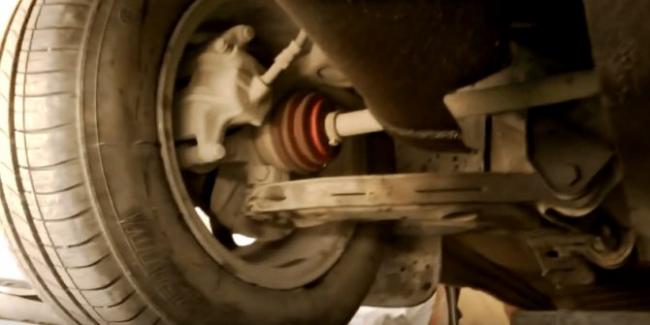

Пошаговая инструкция регулировки рулевых тяг на ВАЗ-2109

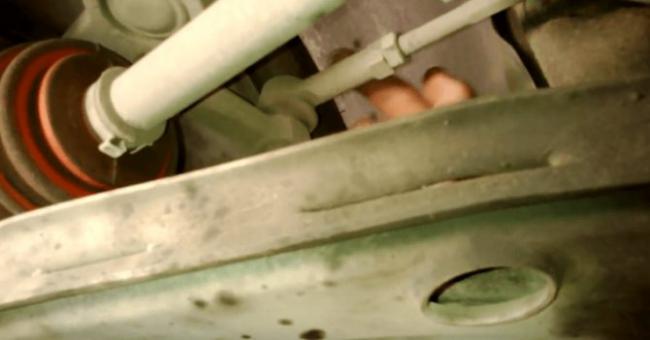

Ну все осталось дело за малым отрегулировать рулевые тяги. Для этого:

1. Слегка откручиваем гайки на рулевых тягах, используя ключ «на 27». При откручивании обратите внимание на то, что гайки с рисками на гранях – леворезьбовые;

После всех проделанных манипуляций по регулировке развала-схождения, остаётся поочерёдно посмотреть, со стороны передних колёс – в створ задних колёс. Если спица руля будет стоять горизонтально, то будет видно, какое (правое или левое) смещение имеют колёса. При сильно выраженном смещении, одна из тяг выкручивается на несколько оборотов, а другая затягивается (на то же число оборотов). Таким образом, смещение устраняется полностью.
