Отрицательный развал ваз классика

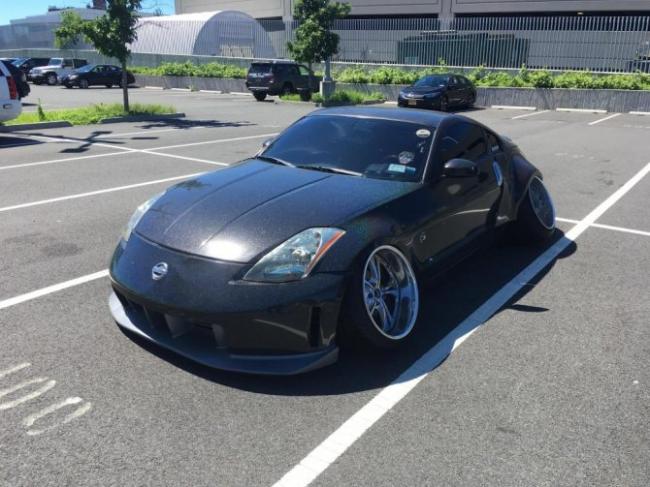

Как сделать отрицательный развал на классике

Сделать развал-схождение на ВАЗ-2107 своими руками несложно, но придется придерживаться ряда требований и рекомендаций. В противном случае резина прослужит недолго. Развал – это термин, определяющий, под каким углом относительно вертикали установлено колесо автомобиля. В тех случаях, если верхняя кромка колеса выглядывает наружу, это положительный развал. Если она смотрит внутрь, то отрицательный. При регулировке на компьютеризированных стендах углы обозначаются с префиксами «+» и «-».

Как делают сход развал на ваз 2114

Развал/схождение представляет собой регулирование положения колес относительно рамы автомобиля. Преждевременная регулировка позволяет значительно сэкономить средства на ремонте авто из-за поломок. Например, несвоевременный износ ступичных подшипников, съедание резины, сопутствующих механизмов. Притом стоимость замены, да и самой детали довольно высока, а, как правило, выходом из строя одной детали не ограничивается.
Существует достаточно много параметров регулирования развала/схождения, с помощью которых можно придать автомобилю требуемые характеристики в управлении. Это разъясняется возможностью изменения положения оси колеса относительно рамы.

Во всех современных автомобилях имеется возможность регулирования положения колес, как на передней оси, так и на задней. При помощи данных мер можно идеально выровнять положение корпуса автомобиля, что соответственно положительно скажется на управляемости.

Угол развала колес

Что же такое отрицательный развал задних колес? Это отклонение колес на задней оси на 1 градус относительно его первоначального положения. Спортивные же автомобили имеют диапазон от 0,5 до 5,5 градусов. Это объясняется многими причинами, связанными с проходимостью и устойчивостью машины на спортивных треках. Но такие большие величины приводят к износу резины за один сезон, но это не критично для спортивного бизнеса, а вот для каждодневной езды это весьма накладно. Поэтому самым оптимальным вариантом для обширного использования является именно 1 градус.

Для чего же это делается? Отрицательный развал задних колес применяется на легковых автомобилях для придания ему устойчивости на поворотах. Это объясняется тем, что при осуществлении крутого маневра происходит наклон кузова автомобиля на некоторый угол, зависящий от радиуса поворота. При этом сцепление с поверхностью дороги становится лучше за счет увеличения площади резины, контактируемой с плоскостью. Но это происходит только с одной стороны, в которую осуществляется маневр. При езде же по прямой происходит повышенный износ протектора, но это не так важно, как управляемость. Потому что безопасность превыше всего. Да и, судя по многочисленным отзывам множества автолюбителей, при отклонении задних колес на 1 градус стало золотой срединой между управлением и выработкой.

Для того, чтобы осуществить отрицательный развал на ВАЗ 2114 применяются разные варианты, один из которых — пластины отрицательного развала задних колес. Их можно приобрести на любом автомобильном рынке или в магазине. Завод-изготовитель, начал устанавливать их на все выпускаемые машины изначально.

Как Сделать Развал Схождение Ваз 2109

Регулировка развала-схождения – работа, которую обязательно нужно выполнить после проведения ремонта подвески с заменой наконечников рулевых тяг, шаровых, сайлентблоков. Прежде чем узнать как сделать развал-схождение своими руками на ВАЗ 2107, следует стоит познакомиться с сутью терминов и почему так важна их правильная регулировка.

↑ Значения углов установки колес после техобслуживания

После проведения первого технического обслуживания (через 1500–2000 км пробега) и при дальнейшей эксплуатации автомобиля значение углов установки колес должно быть:

• развал — 0°30’±20’ (0° 5’±20’)*;
• продольный угол наклона оси поворота — 4°±30’ (3°30’±30’)*;
• схождение — 2—4 мм (3—5 мм)*.

Разница в продольных углах наклона осей поворота правого и левого колес не должна превышать 0°30’.

Перед регулировкой углов установки колес проверьте:

• давление воздуха в шинах;
• осевой зазор в подшипниках ступиц передних колес;
• исправность амортизаторов (отсутствие заклинивания штока);
• радиальное и осевое биение шин;
• зазор в верхних шаровых шарнирах подвески;
• свободный ход рулевого колеса.

Обнаруженные неисправности устраните и произведите необходимые регулировки.

Наладка ходовой части ВАЗ 2107: регулировка кастера, развала и схождения

Сделать развал-схождение на ВАЗ-2107 своими руками несложно, но придется придерживаться ряда требований и рекомендаций. В противном случае резина прослужит недолго. Развал – это термин, определяющий, под каким углом относительно вертикали установлено колесо автомобиля. В тех случаях, если верхняя кромка колеса выглядывает наружу, это положительный развал. Если она смотрит внутрь, то отрицательный. При регулировке на компьютеризированных стендах углы обозначаются с префиксами «+» и «-».

НЕОБХОДИМОСТЬ РЕГУЛИРОВКИ УГЛОВ КОЛЕС ВАЗ 2114

Выяснив, что такое сход развал колес, следует понять, в каких случаях эти работы необходимо проводить.

Регулировка требуется, когда:

• При отпущенном руле на прямой ровной дороге автомобиль уводит в сторону;
• Проводились работы по замене элементов рулевого управления (рулевых тяг или наконечников, рулевой рейки и т. п.);
• Быстро изнашивается протектор шин, при этом наблюдается повышенный расход топлива;
• На большой скорости машину бросает из стороны в сторону;
• Появился повышенный шум резины во время движения.

Статья в тему: Регулировка сцепления на ВАЗ 2110 своими руками

Стоит отметить, что развал схождение на ВАЗ 2114 следует проводить только при исправном состоянии подвески и рулевого управления. Невозможно эту работу выполнять, если, допустим, присутствует люфт в рулевой тяге или шаровой опоре.

Как часто делать сход развал на автомобиле? Обычно рекомендуется выполнять подобную процедуру:

• Через каждые 15-20 тыс. км пробега;
• После смены летней резины на зимнюю (и наоборот).

Еще необходимо сход развал проводить в следующих случаях:

1. При покупке подержанного авто с рук;
2. После удара подвески или наезда на какое-либо препятствие;
3. При прохождении первого технического обслуживания после покупки нового автомобиля;
4. После обкатки машины;
5. Через 5-6 тыс. км после замены пружин подвески.

При существующем в наше время современном компьютерном оборудовании развал схождение на ВАЗ 2114 специалисты делают в течение получаса, а порой и за 20 минут.

Для каждой марки автомобиля существуют свои определенные углы установки колес.

Чтобы правильно выставить параметры сход развала, необходимо, чтобы давление во всех шинах было одинаковым.

Основные регулировки

Если развал колес отрегулирован неверно с одной стороны, то при движении автомобиль будет уносить вбок. Во время прямолинейного движения снимите руки с руля и проследите, куда будет «тянуть» машину. Но перед этим обязательно удостоверьтесь в том, что в шинах одинаковое нормальное давление. В случае наличия неполадок нужно делать развал-схождение своими руками на ВАЗ-2107.

Схождение означает, как расположены относительно друг друга находятся передние колеса при движении по дороге. Но при регулировке проводится замер угла относительно нормального положения. На семерках угол схождения положительный, для переднеприводных моделей он должен быть отрицательным. Это необходимо, чтобы после трогания с места и во время езды передние колеса становились ровно.

Если неправильно выставить развал-схождение колес своими руками, ВАЗ-2107 будет очень быстро «кушать» покрышки. Поэтому следить за углами установок передних колес крайне важно, ведь стоимость самой дешевой покрышки примерно 2000 рублей. А процедура проведения регулировки занимает по времени не более часа. После успешного проведения ремонта вы получите идеальное состояние автомобиля. Машина будет ездить ровно, в сторону больше не будет тянуть, что увеличит безопасность и удобство.

Что такое развал-схождение

Термин “развал” означает угол, под которым передние колеса стоят относительно вертикальной оси. Развал бывает положительный (когда нижний край колеса находится ближе от центра авто, чем нижний) и отрицательный (когда верхний край ближе нижнего).

Если угол развала не соответствует предусмотренному конструкцией, машину при движении по ровной дороге будет вести в сторону. Это можно почувствовать, сняв руки с руля. Однако причины увода могут быть и другие: неравномерно накачанные колеса, проблемы с колесными подшипниками, неровное дорожное покрытие. Также неправильный развал становится причиной неравномерного износа колес.

Схождение – угол, под котором колеса “сходятся”относительно продольной оси автомобиля. Схождение на заднеприводных машинах, к которым относится ВАЗ 2107, отрицательное — передние края колес ближе друг от друга, чем задние. На переднеприводных машинах — наоборот. Делается это для того, чтоб во время движения в узлах крепления и подшипниках колес выбирался люфт и они выравнивались, устанавливаясь параллельно друг другу. Неправильный угол схождения приводит к стремительному износу шин автомобиля. Поэтому этот показатель необходимо регулярно контролировать.

Регулировка развала схождения пошагово по нитке на ВАЗ 2107

Прежде чем проверить развал, водителю нужно сначала выбрать ровное место. Затем надо сесть в машину, проехаться немного взад и вперед, проверить положение колес, они должны быть выставлены прямо. После этого можно выйти из машины и прожать подвеску машины вниз 2–3 раза.

Торможение колес осуществляют не стояночным тормозом, для этого используют рабочую тормозную систему.

Устанавливают отвес

Если вы решили отрегулировать развал-схождение по нитке, тогда возьмите нить, отвес, штангенциркуль. Прикрепите нить с отвесом так, чтобы она проходила вертикально через центр колеса. Возьмите штангенциркуль, выдвиньте его нижнюю часть и замерьте расстояние от нитки до края обода сверху и снизу. Разница между расстояниями и будет показателем развала. Если нет штангенциркуля, измерьте расстояние обычной линейкой.

Измеряют штангенциркулем расстояние

Если получается, что разница между нижней и верхней точками колес равна не более 3-4 мм, то вы укладываетесь в верхний порог нормы для заднеприводных автомобилей. Если автомобиль переднеприводной, то разница не должна превышать 1 мм.

Расстояние вверху не должно быть меньше, чем внизу. Лучше уж, если будет наоборот. Тогда автомобиль станет более устойчивым на дороге. Хотя вы не ошибетесь, если сделаете нулевой развал для переднего или заднего привода.

При необходимости регулировки ослабьте гайки крепления поворотного кулака, сдвиньте поворотный кулак в необходимую сторону, затем хорошо затяните все крепления.

Для контроля проведите такие же измерения, повернув колеса в крайнее правое и крайнее левое положение.

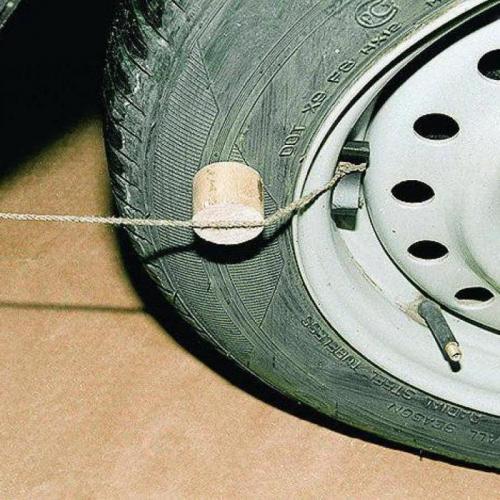

Под нить устанавливают брусок

Для проверки схождения проводим те же подготовительные процедуры, что и при регулировке развала. На следующем этапе необходимо закрепить нитку за переднее и заднее колесо так, чтобы она проходила через центр колес. Если мешают подкрылки, их необходимо демонтировать.

Преимущества и недостатки установки пластин отрицательного развала

Основные плюсы установки данной пластины – это все плюсы отрицательного развала: устойчивость на дороге, уверенность в поворотах, не съедает резину!

По большому счету недостатков нет! Единственное что напрягает: у водителя появляется излишняя уверенность в поворотах, которая может повлечь за собой серьезные последствия.

Если у вас колеса большого радиуса, то вам стоит учесть, что после установки проставок, вылет колеса немного увеличится.

Когда регулировать развал и схождение

Перед проведением настройки углов установки обязательно удостоверьтесь, что у вас имеется следующий набор инструментов:

1. Штангенциркуль.
2. Гаечные ключи рожкового и накидного типов.
3. Клещи.
4. Прочная нитка.
5. Металлические крючки или канцелярские кнопки.
6. Деревянные бруски – толщиной 2,2 см и 6 мм.

Это минимальный набор, который потребуется. Не помешает наличие проникающей смазки WD-40, так как гайки и болты находятся близко к дорожному покрытию и постоянно на них скапливаются пыль и грязь. Возможно появление ржавчины, поэтому нужно провести тщательную очистку резьбовых соединений перед началом проведения ремонтных работ на автомобиле. На внутренней стороне колес также нужно убрать все скопления грязи.

Выбор пластин отрицательного развала

Приобретая проставки на колеса ваз 2114, помните о том, что при их изготовлении должен быть соблюден угол наклона стойки. Но многие производители не учитываю этого показателя, что приведет к чрезмерному отрицательному развалу колес, что станет пагубно влиять как на управляемость, так и на износ резины. При неправильном развале машина приобретает чрезмерную управляемость, что может повлечь за собой нежелательные и непредвиденные последствия.

Установка правильных пластин обеспечивает не только более продолжительный срок службы элементов ходовой части, но и увеличивает колею. А это повышает проходимость в трудных местах.

Одним из примеров качественных пластин для отрицательного развала задних колес с учетом угла наклона балки является проставки на ваз 2114 SS20. Они могут устанавливаться на все автомобили ВАЗ кроме последних двух моделей: Гранта и Калина-2. Потому что на них уже имеется отрицательный развал с завода изготовителя.

Подготовительный этап и схема наладки углов установки передних колес на Lada 2107

Сбалансированные диски, шины с оптимальным давлением воздуха и ровная площадка – это далеко не полный список необходимых условий, когда регулировка развала схождения колес своими руками пройдет без ошибок. Не менее важны, казалось бы, незначительные факторы:

• Отсутствие чрезмерного люфта в узлах передней подвески.
• Нормальный свободный ход рулевого управления.
• Уровень затяжки соединений ходовой части.
• Исправное состояние амортизационной системы.

Чтобы настройка ходовой части была корректной, желательно нагрузить машину: на каждое кресло положить по 60-70 кг, а в багажник – 40-50 кг. Собственно, регулировки можно выполнять и на порожнем авто, но назвать ее точной вряд ли возможно. Геометрия, установленная в документации производителя, выполняется по схеме: кастор – развал – схождение.

Руль выставляется в направлении прямолинейного вектора движения, после чего следует покачать кузов машины со стороны каждого колеса, чтобы выбрать люфты подвески. Перед тем, как приступить к установке своими руками величин развал схождения на автомобиле ВАЗ 2107, нужно проверить уровень горючего в топливном баке, и при необходимости долить до полного состояния. Также не забываем снять декоративные колпаки на дисках.

Необходимые инструменты и оборудование

Для самостоятельной работы по выставлению углов расположения колес следует подготовить:

• Набор гаечных ключей и раздвижные пассатижи.
• Штангенциркуль или измерительная рулетка.
• Бечевка длиной 3 метра с крючками на концах.
• Отвес и деревянные бруски толщиной 22 и 6 мм.

Настраиваем угол кастора

Корректировка кастора всегда предваряет установку углов передних колес. Работы производятся с использованием спецшаблонов, при этом важно учитывать следующие моменты:

• Погрешность угловых показателей кастора между левой и правой стороной авто не должна превышать 30′.
• П-образные шайбы монтируются пазом вниз.

Отрицательный развал колес на ВАЗ 2114

Регулировка развал схождения является популярной услугой среди автомобилистов. Правильно произведенная регулировка позволяет экономить топливо, продлевает срок службы автомобильных шин и деталей подвески. При этом машина становится более управляемой, что положительно сказывается на безопасности движения. Что такое сход развал, и зачем выполняют подобные работы, рассмотрим в этой статье. Также выясним, для чего нужна установка пластин отрицательного развала на ВАЗ 2114.

Пластины отрицательного развала

Когда необходимо проводить регулировку

Удостоверьтесь в том, что действительно необходима регулировка развал-схождения своими руками на ВАЗ-2107. Обязательно нужно делать настройку, если присутствуют такие симптомы:

• Изменяется траектория движения, несмотря на то что вы удерживаете руль ровно. Машина все равно постепенно уходит в сторону. Но это нужно проверять при движении по ровной дороге, с одинаковым давлением в шинах.
• Если имеются видимые отклонения в установке передних колес. При наличии таких симптомов будет изнашиваться резина неравномерно, увеличится расход бензина. Очень часто выходят из строя элементы подвески и рулевого управления.

• Если было участие в ДТП, при котором были повреждены компоненты подвески автомобиля или рулевого управления, обязательно делается развал-схождение на ВАЗ-2107 своими руками. Фото этапов процедуры приведено для наглядности и понимания процессов.
• При ремонте элементов подвески или рулевого управления обязательно проверять установки колес.

Когда стоит отрегулировать развал-схождение на Ваз 2107

Сход-развал ВАЗ 2107 подлежит регулировке в таких случаях:

• Автомобиль уводит в сторону при движении по прямой дороге.
• Шины изнашиваются неравномерно, что является причиной их быстрого износа вместе с деталями подвески. Это же это увеличивает расход топлива.
• Произведена ремонт с заменой деталей подвески, влияющих на углы установки колес. Сюда можно все детали, кроме амортизаторов и пружин.
• Автомобиль въехал в дорожную яму, получив сильный удар в подвеску, или ударился передним колесом о бордюр, что нередко случается при заносе на зимней дороге.

В каких ситуациях необходимо регулировать развал-схождение колес

Для начала определимся, что же представляет собой развал-схождение. Этим понятием обозначают угол их установки относительно вертикальной оси. Если верхняя часть колеса слегка наклоняется наружу, то имеет место положительный развал. В противном случае мы получаем угол со знаком «минус».

Схождение происходит уже в процессе движения. Данный параметр может отличаться в зависимости от модели того или иного авто.

К примеру, на заднеприводных машинах схождение должно быть положительным, а на переднеприводных – отрицательным.

Как мы уже упоминали выше, регулировка углов установки колес может потребоваться после выполнения любых работ по ремонту элементов подвески. Кроме того, без нее невозможно обойтись в следующих случаях:

• значительно увеличивается расход топлива при нормальной работе двигателя и топливной системы автомобиля;
• очень быстро и неравномерно изнашиваются шины;
• отклонения в регулировке схода-развала видны даже невооруженным глазом;
• машину даже на идеально ровной магистрали «ведет» в ту или иную сторону.

Как установить пластины отрицательного развала?

Для работы нам понадобится:

• Wd-40;
• плоскогубцы;
• комплект ключей.

1. Ставим авто на ровной поверхности, устанавливаем башмаки, ослабляем крепления колес.
2. Поднимаем колесо на домкрате и полностью снимаем его.
3. Ослабляем ручник.
4. Откручиваем два крепления барабана, проворачиваем барабан на градусов 30. (если барабан не прокручивается, то бьем по нему молотком через деревянный черенок) и снова закручиваем крепления барабана (барабан сам вылезет наружу).
5. Далее откручиваем ступицу (помечено красным цветом), предварительно обработав wd-40.

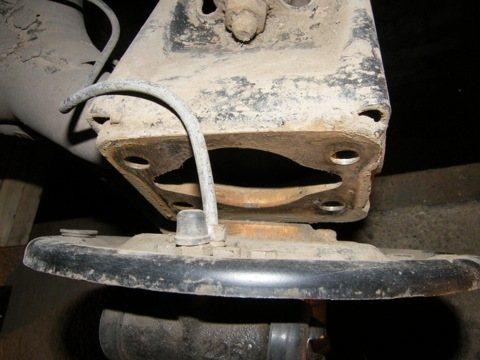

6. Устанавливаем проставки, собираем все в обратном порядке.

Теоретическая часть

Для начала немного подкуемся в теории, чтобы точно понимать все действия, которые будут описаны. Разберемся с определениями:

Угол установки колес

Или по-другому – развал-схождение. Это параметры конструкции, определяющие текущее положение колес, когда автомобиль движется по прямой линии и на поворотах. В идеале автомобиль по ровной поверхности должен всегда двигаться в заданном положении руля.

При отклонении этого параметра появляется курсовая неустойчивость, водителю постоянно приходится тянуть руль в сторону, чтобы удержать нужное направление.

Интересно! Из-за езды с такими настройками угла установки колес начинают быстрее стираться покрышки, страдают детали подвески и существенно вырастает расход топлива, так как движущийся автомобиль постоянно испытывает некое сопротивление.

Угол продольного наклона оси поворота

Он же кастер – заданный угол между осью поворота колес и вертикальным уровнем, если смотреть сбоку. Этот угол выставляется при помощи шайб регулировки, которые ставятся на болты крепления оси нижнего рычага. Тем самым обеспечивается стабилизация положения колес, когда автомобиль двигается по прямой.

↑ Угол продольного наклона оси поворота. Что делать если он не соответствует норме?

↑ Передняя подвеска:

1. подшипники ступицы переднего колеса;
2. колпак ступицы;
3. регулировочная гайка;
4. шайба;
5. цапфа поворотного кулака;
6. ступица колеса;
7. сальник;
8. тормозной диск;
9. шаровой палец верхней опоры;
10. поворотный кулак;
11. защитный чехол шарового пальца;
12. подшипник верхней опоры;
13. верхний рычаг подвески;
14. корпус подшипника верхней опоры;
15. буфер хода сжатия;
16. кронштейн буфера хода сжатия;
17. опорный стакан амортизатора;
18. подушки крепления амортизатора;
19. шайба подушки;
20. изолирующая прокладка пружины подвески;
21. верхняя опорная чашка пружины подвески;
22. ось верхнего рычага подвески;
23. внутренняя втулка шарнира;
24. наружная втулка шарнира;
25. резиновая втулка шарнира;
26. опорная шайба;
27. регулировочная шайба;
28. дистанционная шайба;
29. кронштейн крепления поперечины к лонжерону кузова;
30. поперечина передней подвески;
31. крепления штанги стабилизатора;
32. подушка штанги стабилизатора;
33. штанга стабилизатора;
34. лонжерон кузова;
35. ось нижнего рычага;
36. нижний рычаг подвески;
37. болты крепления оси нижнего рычага;
38. пружина подвески;
39. обойма крепления штанги стабилизатора;
40. амортизатор;
41. болт крепления амортизатора;
42. гайка крепления кронштейна амортизатора к рычагу подвески;
43. кронштейн крепления амортизатора к нижнему рычагу подвески;
44. нижняя опорная чашка пружины подвески;
45. обойма вкладыша нижней опоры;
46. корпус подшипника нижней опоры;
47. вкладыш обоймы шарового пальца;
48. подшипник нижней опоры;
49. шаровой палец;
50. ограничитель доворота передних колес.

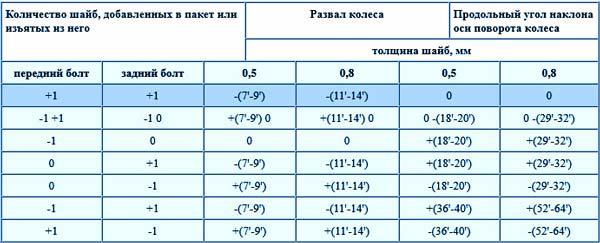

Если при проверке величина угла не соответствует данным, приведенным выше, измените количество регулировочных шайб 27, установленных между осью нижнего рычага и поперечиной.

Конструкция пластин

Проставки на колеса ВАЗ 2114

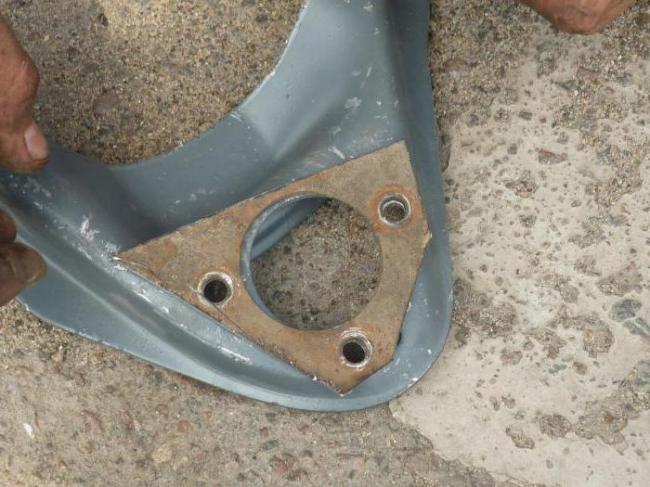

Проставки для отрицательного развала задних колес представляют собой, так называемые — пластины, с отверстиями под крепления болтами клиновидной формы. Она устанавливается между балкой и ступицей заднего колеса. В качестве альтернативы этим пластинам ранее применялись шайбы. Но их использование зачастую было нецелесообразно, потому что жесткость подвески в целом изменялась в худшую сторону. А это в свою очередь может привести к нежелательным последствиям.

Обязательные условия

Наиболее точная проверка возможна только в мастерских на стендах. Но при отсутствии таких атрибутов можно использовать проверенный «дедовский» метод. Желательно устанавливать автомобиль на смотровую яму, так как придется выкручивать гайки и болты подвески, а без нее сделать это проблематично.

При проведении работ внимательно осматривайте всю подвеску, состояние сайлентблоков и шаровых шарниров, наконечников рулевых тяг. Если в них есть люфт, то установка углов колес не принесет никакого результата, и вся работа окажется проделана впустую, машина будет изменять свою траекторию самопроизвольно.

Общая информация

Прежде чем начать рассматривать плюсы и минусы отрицательного развала, стоит разобраться, что вообще представляет собой этот развал и каким он бывает. Этот небольшой ликбез будет полезен начинающим водителям.

You will be interested:How dangerous is the new coronavirus?

Существует три вида развала колеса – это нулевой, отрицательный и положительный.

Теперь о каждом по отдельности. Когда развал нулевой, углы установки колеса полностью перпендикулярны поверхности или асфальту. Если верхняя часть шин автомобиля смотрит вовнутрь кузова, тогда это отрицательный развал. Если верхняя часть колеса направлена наружу, тогда установлен положительный угол.

При езде на автомобиле параметры развала-схождения постоянно сбиваются. На колеса оказываются серьезные нагрузки. Углы имеют свойства меняться. Зачастую в процессе эксплуатации становится заметно, что углы на передней оси и на задней не совпадают. Поэтому стоит чаще заезжать на СТО и делать регулировку углов на колесах двух осей. Делается это на специальных стендах развал-схождения.

Если настройки углов оптимальны, тогда автомобиль становится более маневренным и устойчивым на дороге. Даже если изменить развал всего на два градуса, то это может очень серьезно влиять на характеристики устойчивости. Также это повлияет и на срок службы резины.

Подготовка к регулировке развала-схождения

Регулировать углы установки колес рекомендуется на загруженной машине. Нагрузка должна быть такой, чтоб соответствовать машине с 4 человеками в салоне, с 50 кг груза в багажнике и с полным баком.

Также необходимо проверить давление в шинах, которое должно соответствовать норме.

Самостоятельная регулировка позволяет сэкономить на оплате услуг СТО. Регулировка углов не требует слишком высокой точности, поэтому даже на специализированных станциях она выполняется в соответствии со старой методикой, не требующей специализированного оборудования. Точность регулировки, которую можно обеспечить в домашних условиях, вполне достаточна для беспроблемной эксплуатации автомобиля. Процесс регулировки не является необратимым действием и, если у вас возникают сомнения касательно правильности регулировки, всегда можно обратиться на специализированную, оборудованную по последнему слову техники, станцию технического обслуживания.

РАЗВАЛ ЗАДНИХ КОЛЕС ВАЗ 2114

Последнее время на ВАЗ 2114 все чаще применяется отрицательный развал задних колес. У данной регулировки есть свои преимущества:

1. Автомобиль становится более устойчивым на поворотах;
2. Уменьшается износ протектора шин;
3. Несколько снижается расход топлива.

Для изменения угла наклона промышленностью предусмотрены специальные пластины отрицательного развала задних колес ВАЗ. Они подходят на многие модели авто Волжского завода с передним приводом колес. Комплект состоит из двух пластин и восьми болтов. Стоит набор недорого, где-то от 250 до 500 рублей. Угол можно изменить на 1,2 или 3 градуса в зависимости от того, какие проставки на колеса ВАЗ были приобретены. Но установка пластин, меняющих угол наклона более 1 мм нецелесообразна, так как протектор будет изнашиваться значительно быстрее. Проставки производит , а также есть продукция фирмы SS20, которая специализируется на выпуске деталей для тюнинга автомобилей.

Подведем итоги

Устанавливать правильную геометрию передней подвески нужно на ровной площадке при помощи следующих инструментов:

• Шаблон для определения угла кастора.
• Отвес и бечевка с крючками.
• Штангенциркуль или линейка.
• Брусок толщиной 28 мм.
• Комплект ключей.

Отрегулировав кастор методом перестановки шайб, можно приступать к настройке углов положения передних колес в следующей последовательности: юстировка развала за счет добавления/удаления шайб и наладка схождения путем вращения соединений рулевых тяг.

vaz2107 Нарушить архитектуру геометрических связей способен как естественный износ элементов подвески, так и многократные удары о неровности дорожного полотна. Впрочем, манипуляции с элементами рулевого управления или узлами передней подвески также влекут за собой необходимость поднастройки геометрии.

Квалифицированная регулировка развала схождения на 2107 своими руками обеспечивает правильное взаимное расположение колес, гарантирующее:

• безопасное поведение на дороге (отсутствие увода в сторону и «рысканья»);
• равномерный износ покрышек;
• оптимальные условия работы элементов подвески.

Подготовительные работы

Развал-схождение на ВАЗ-2107 своими руками на задних колесах не проводится, так как ступицы устанавливаются в одно положение и не могут быть смещены в сторону. Процедура делается только на передней оси автомобиля. Причем это не зависит от того, задний или передний привод у автомобиля. Перед началом работ выполните следующие действия:

1. Чтобы регулировка была максимально точной, нужно нагрузить машину. Масса груза должна составлять 320 кг, и ее необходимо распределить равномерно на все четыре колеса. Можно усадить четырех человек с примерно одинаковой массой тела в машину и в багажник закинуть мешок цемента.
2. Обязательное условие – это полный бак бензина. Вместимость топливного бака в ВАЗ-2107 составляет 39 литров. Удостоверьтесь в том, что уровень бензина близок к максимальной отметке.
3. В шинах давление необходимо держать на нормальном уровне – при необходимости выровняйте его. В зависимости от типа резины давление может колебаться в интервале 1,8-2,5 Атм.

Недостатки

Выше мы рассмотрели плюсы минусового развала колес. Теперь рассмотрим недостатки. Внутренняя часть покрышки будет подвергаться при такой настройке повышенному износу. Резкие разгоны и торможения будут не слишком эффективными, так как уменьшается площадь контакта колеса автомобиля с асфальтом. Если машина движется по плохой дороге, то ее может увести в сторону.

Самое неприятное – это быстрая скорость износа покрышек. Интенсивный износ будет даже тогда, когда шина установлена даже под отрицательным углом в -1 градус. Чем больше этот угол, тем быстрее износ покрышек. Гонщики могут себе позволить менять покрышки после каждого заезда. Для рядового автовладельца такая установка углов может быть убыточной. Особых преимуществ в городе водитель гражданского авто не получит.

↑ Как отрегулировать или настроить угол развала передних колес

Если угол развала отличается от нормы, отрегулируйте его, изменив количество регулировочных шайб 27, установленных между осью рычага и поперечиной, руководствуясь таблицей:

↑ Что делать если изменение угла развала и продольного наклона оси поворота колеса при изменении количества шайб в пакетах?

Для увеличения угла развала снимите с обоих болтов одинаковое количество шайб, а для уменьшения — добавьте.

↑ Что делать если схождение передних колес отличается?

Если величина схождения отличается от нормы, ослабьте стяжные хомутики боковых тяг и ключом 67.7813.9504 поверните обе муфты на одинаковую величину в противоположных направлениях; таким образом муфты навертываются или отвертываются и изменяют длину боковых тяг.

Выполнив регулировку, установите стяжные хомутики прорезью горизонтально с отклонением вверх или вниз не более 60° и в таком положении затяните их. При затянутых гайках кромки прорезей стяжных хомутиков не должны соприкасаться.

Смотрите также

Как отрегулировать замки на ваз 2107

Ваз 2107 натяжитель цепи грм

Ваз 2109 карбюратор двигатель глохнет при нажатии на педаль газа

Проверка и регулировка развала-схождения на Ваз 2107

Замер углов развала производится в следующем порядке:

• Сесть в автомобиль и выставить руль так, чтоб передние колеса стояли прямо (параллельно оси симметрии машины).
• Выйти из машины и несколько раз “прокачать” заднюю и переднюю подвеску, надавив на задний (передний) бампер с усилием 50 кг.
• Подвесить нить с грузиком, закрепив ее в верхней точке колеса, и замерить штангенциркулем расстояние от нити до верхней и нижней точки обода.

Для проверки схождения необходимо выполнить такие действия:

• Выровнять колеса и нагрузить машину.
• Натянут нитку с крючками, зацепив ее за передний край обода переднего колеса и задний край обода заднего колеса. Нить должна быть хорошо натянута и не провисать.

Важно: колея задних колес уже передних на 44 мм. Поэтому для правильной установки схождения необходимо проложить между нитью и задним колесом брусок толщиной 22 мм.

• Слегка повернуть руль, установив колеса так, чтоб нить касалась двух сторон покрышки.
• Натянуть нить по другому краю машины, используя, кроме бруска 22 мм, брусок 6 мм.
• Проверить, что колеса не изменили положения и нить по-прежнему касается переднего колеса на противоположной стороне в двух точках.
• Ослабить хомуты, зажимающие муфту рулевой тяги.
• Провернуть муфту при помощи щипцов “кобра” так, чтобы нить касалась обеих сторон покрышки переднего колеса со второй стороны машины.
• Затянуть хомут муфты. При необходимости, проделать ту же операцию со вторым колесом.

Регулируя развал-схождение ВАЗ 2107 необходимо учесть, что добавление 6 мм бруска между задним колесом и нитью соответствует увеличению схождения на 1 мм. Суммарное схождение колес должно быть 2-4 миллиметра на ненагруженном авто и 3-5 при полной загрузке.

УСТАНОВКА ПРОСТАВОК

Проставки на ВАЗ 2114 устанавливаются между задней балкой и задними ступицами автомобиля. Развальные пластины необходимо устанавливать правильно, то есть, более толстая часть пластины должна находиться в нижней части балки.

Для того, чтобы установить пластины развала задних колес, понадобится инструмент:

• Ключ балонный;
• Молоток;
• Комбинированный ключ на 12;
• Торцевой ключ или вороток с головкой на 14;
• Деревянный брус или выколотка из мягкого металла (на случай, если тормозной барабан будет туго сниматься);
• Плоскогубцы.

Пригодится и флакончик WD-40, который поможет открутить закисшие болты без обламывания шляпок.

Для проведения работ неплохо воспользоваться подъемником. Но если его нет, можно обойтись и домкратом. Только тогда придется проводить работы поэтапно – сначала сделать одну сторону, а потом уже приниматься за другую. Для установки проставок производим следующие операции:

1. Устанавливаем домкрат и снимаем заднее колесо;
2. Отворачиваем два болта на тормозном барабане;
3. Снимаем тормозной барабан;
4. Демонтируем задние тормозные колодки;
5. Откручиваем четыре болта крепления задней цапфы со ступицей в сборе. Часто этот крепеж прикипает, поэтому перед демонтажом лучше обработать его WD-40 и подождать некоторое время, пока болты «отойдут»;
6. Отвернув болты, отводим аккуратно ступицу в сторону, стараясь не повредить тормозную трубку;
7. Устанавливаем пластину и собираем все в обратном порядке.

Болты, которыми комплектуются пластины для отрицательного развала, имеют обычно слишком большую длину и неудобную для закручивания ключом шляпку, поэтому есть смысл докупить крепежные детали отдельно, по длине немного короче этих. Следует учесть, что для ВАЗ 2114 предусмотрены комплекты пластин только для задних колес.

Контроль угла развала на передних колесах

Нужно отметить, что углы развала довольно проблематично выставлять самостоятельно, так как имеется немало трудностей. Но проверить, насколько сильно угол отклоняется от нормального положения, можно без особого труда. Для этого нужно действовать по следующему алгоритму:

1. Установите автомобиль на ровной площадке и зафиксируйте его положение, подставив под задние колеса упоры.
2. Сядьте в машину и, вращая руль, добейтесь того, чтобы он стоял ровно. Колеса должны быть параллельны кузову автомобиля.
3. Надавите на амортизаторы 2-3 раза, чтобы подвеска машины заняла нормальное положение. Усилие должно быть примерно 40-50 кг. Операция проводится на всех четырех амортизаторах.
4. Возьмите нитку и зафиксируйте ее на верхней части крыла автомобиля, чтобы она проходила четко через центр колеса. Чтобы добиться вертикального положения, к нижнему концу привяжите грузик. Проводите замер от верхнего и нижнего краев колеса до нитки. Разница значений – это и есть развал колес.

Например, разница – 2 мм. Это означает, что угол развала составляет 20 минут (не градусов). В норме угол должен быть равен 4 градуса и 30 минут. Допустимо отклонение в большую сторону не более чем на 20 минут. Но это в случае, когда машина нагружена массой в 320 кг. Если нет нагрузки, то угол не должен отклоняться более чем на 20 мин. от значения 0 градусов и 5 мин.

Как отрегулировать своими руками развал схождение на автомобиле ВАЗ 2107: ключевые моменты

Юстировка параметров положения колес трудно выполнить самому, поэтому лучше воспользоваться услугами хорошего помощника. Но даже, если не удалось найти такого, то не стоит отчаиваться – неспешно действуя по перечисленным пунктам, вам удастся реализовать настроечные операции в полном объеме.

Установка угла развала

Чтобы произвести своими руками регулировку развала или схождения передних колес на Lada достаточно выполнить несколько нехитрых операций. Для измерения фактических величин следует взять отвес и штангенциркуль. Дальнейшие действия производятся согласно следующей схеме:

• Приставить бечевку отвеса к верхней точке боковины покрышки.
• Измерить штангенциркулем расстояние от обода диска до бечевки в нижней и верхней точках.
• Определить разность полученных результатов. Например, если разница между цифрами в нижней и верхней точках составляет 3 мм, то это говорит о том, что угол развала составляет 30°.

Развал-схождение — что это такое.

Подвеска любого легкового автомобиля состоит из 3 регулируемых параметров:

1, Угол схождения колес — эта плоскость вращения колес относительно направления движения. Для достижения большей устойчивости и управляемости автомобиля необходимо придерживаться правил схождения колес.

• У автомобилей с передним приводом колеса должны быть немного отвернуть друг от друга, такое схождение называют отрицательным.
• У автомобилей с задним приводом ситуация противоположная колеса должны быть повернуты друг другу — это положительное схождение.

2. Развал — это угол между плоскостью соприкосновения покрышек с дорогой и их вертикальным креплением.

3. Кастер — это угол на который отклоняется шкворня относительно вертикальной плоскости. Этот параметр очень редко требует своей регулировки.

Проводить регулировку развал схождения своими руками рекомендуется 1-2 раза в год. Зависит от интенсивности использования авто. Чаще всего эту процедуру делают, после сезонной смены покрышек.

Проверка схождения колес

Как видно из вышеизложенного, сделать можно быстро развал-схождение на ВАЗ-2107 своими руками. Порядок проведения работы несложный, достаточно иметь немного терпения, мастерство придет со временем.

Подготовка к корректировке схождения колес такая же, как и в случае с развалом, различия только в последующих действиях:

1. Выравниваете колеса, устанавливаете машину на ровной площадке и располагаете на ней дополнительный груз. Только после проведения подготовительных работ можно начинать регулировку.
2. Чтобы проверить схождение, необходимо использовать прочную нить с привязанными на концах крючках.
3. Зафиксируйте крючки на переднем и заднем колесах, чтобы нить проходила четко через центры обеих осей.
4. У задних колес колея на 44 мм уже, нежели у передних. Поэтому к передней части заднего колеса нужно приложить брусок с толщиной 22 мм. Нить укладывается сверху этого бруса.
5. Поверните руль так, чтобы нитка касалась обеих сторон покрышки переднего колеса.
6. Закрепите нитку на противоположной стороне и под задней частью колеса установите бруски толщиной 22 и 6 мм.

Проверка и регулировка углов развала колес.

1. Необходимо удостоверится, что автомобиль находится на ровной поверхности.
2. К крылу прикладываем отвес, и замеряем расстояние до веревки возле верхней части обода, и до нижней части. Разница между двумя этими значениями не должна превышать 3мм.
3. Повторить 2 пункт, только перед этим поменяв положение колеса, делается это для того что бы получить точные значения, так как обод колеса может быть деформирован и не иметь идеальную окружность.
4. Те же самые действия делаем и со вторым колесом и записываем полученные данные.
5. Рекомендуется переместить авто немного в другое место и еще раз сделать замеры, если они совпадают с первыми, то продолжаем дальше.
6. Используя ключ на 19 ослабляем крепление стойки амортизатора к поворотному кулаку, делать это надо сняв колесо.
7. Двигаем кулак вперед или назад, что бы добиться необходимого нам развала.
8. Выставив нужный угол, закрепляем болты и ставим на место колесо.
9. Делаем замер, предварительно раскачав или подвигав авто.

У автомобилей с передним приводом угол развала считается нормой если входит в диапазон от -1 до +1мм, а для заднего привода от 1 до 3мм.

Регулировка установки колес

Если нарушена установка колес, то потребуется произвести регулировку. Для этого выполните следующие действия:
