Как сделать открывание багажника ВАЗ 2114 с кнопки

Как сделать открывание багажника ВАЗ 2114 с кнопки

Сделать багажник с кнопки в ВАЗ 2114 намного проще, чем это кажется многим владельцам автомобиля. Вся работа осуществляется с минимальным количеством временных и физических затрат. Не прибегая к дорогостоящей услуге профессионала можно самостоятельно достаточно быстро улучшить защиту багажного отделения своего авто. Выполнив один раз работу по простым алгоритмам и схемам владелец ВАЗ 2114 сможет спокойно и непринужденно открывать багажное отделение авто путем нажатия всего лишь одной кнопки, размещенной в салоне или на пульте сигнализации.

Основные аспекты регулировки замка багажника и установки электропривода ВАЗ 2114-2115

Сделать багажник с кнопки в ВАЗ 2114 намного проще, чем это кажется многим владельцам автомобиля. Вся работа осуществляется с минимальным количеством временных и физических затрат. Не прибегая к дорогостоящей услуге профессионала можно самостоятельно достаточно быстро улучшить защиту багажного отделения своего авто. Выполнив один раз работу по простым алгоритмам и схемам владелец ВАЗ 2114 сможет спокойно и непринужденно открывать багажное отделение авто путем нажатия всего лишь одной кнопки, размещенной в салоне или на пульте сигнализации.

Как открыть багажник на ваз 2114

У каждого в жизни могут быть ситуации, когда по несуразной случайности ключи от машины остаются снутри захлопнувшегося автомобиля. Обычно, запасной набор ключей находится вне зоны досягаемости (дома, на работе, на другом конце городка) либо совсем отсутствует. Что делать в таком случае горе-автомобилисту без посторонней помощи слесаря – разглядим дальше в нашей статье.

Творение российского автопрома – в лице ВАЗ 2114, в отличие от более ранешних его предшественников, обустроено цилиндрическими заглушками на двери, что исключает вариант открывания двери с помощью веревки либо лески. В данном случае нам на выручку придет обычная железная проволока.

Итак, последовательность действий будет следующей:

1. Ни для кого не тайна, что плотность салона ВАЗ 2114 достигается методом использования резинового уплотнителя стекла. Для фиксации стекла уплотнитель прокладывается у его основания: меж каркасом двери и конкретно оконным стеклом. Чтоб просочиться вовнутрь машины нам нужно аккуратненько поддеть край уплотнителя (со стороны замыкающего механизма) и вытянуть его из паза. Поддевать материал удобнее всего узким плоским предметом (пилочкой для ногтей, плоской отверткой либо узеньким перочинным ножиком). Вытаскивать весь уплотнитель совершенно необязательно, ведь для последующих манипуляций нам будет довольно и нескольких см свободного места.
2. Дальше нам пригодится отыскать подходящий отрез металлической проволоки. По длине она должна быть не меньше высоты двери. На конце прутка нужно сделать загиб длинноватой 2-3 см под углом 45 0 .
3. Сейчас можно приступать конкретно к самой процедуре «вскрытия». В приготовленную заблаговременно дверную щель, просовываем загнутый конец проволоки до столкновения с «преградой». Обычно это и есть запирающий механизм. Далее нужно плавненько крутить, продвигать, смещать проволоку, чтоб отыскать путь обхода замка. Когда вы почувствуете, что пруток «провалился», нужно осторожно сдвинуть проволоку, чтоб изогнутый конец зацепился за рычаг механизма запирающего устройства. Аккуратненько потяните проволоку ввысь, чтоб открыть двери.

Ваз 2110 открытие багажник с кнопки схема подключения

Всем привет. Давно собирался сделать данную приблуду, так как иногда нужно на заведенной машине открыть багажник. С кнопкой то удобней). Сам процесс знаком хорошо, т.к. делал на прошлом авто. Нам понадобится: 1) Активатор стандартный(не китайский) — 250р. 2) Универсальное 4х-контактное реле — 80р. 3) Держатель предохранителя автомобильный — 50р. 4) Предохранитель — 10р. 5) Клемы «мама» х10 — 100р. 6) Провод одножильный (не меньше 3х метров) — нашел в гараже. 7) Кембрик термоусадочный (брал про запас 1 м) — 50р. Кнопка открывания багажника ВАЗ 2110 — 100р.

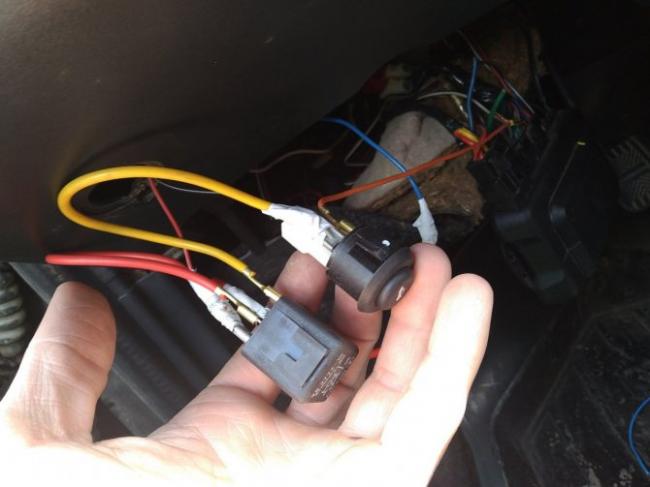

Для начала нашел у себя в сигнализации какой провод идет на открывание багажника. В моем случаежелто-красный.

Как подключить кнопку открывания багажника ваз 2110

Всем привет. Давно собирался сделать данную приблуду, так как иногда нужно на заведенной машине открыть багажник. С кнопкой то удобней). Сам процесс знаком хорошо, т.к. делал на прошлом авто. Нам понадобится: 1) Активатор стандартный(не китайский) — 250р. 2) Универсальное 4х-контактное реле — 80р. 3) Держатель предохранителя автомобильный — 50р. 4) Предохранитель — 10р. 5) Клемы «мама» х10 — 100р. 6) Провод одножильный (не меньше 3х метров) — нашел в гараже. 7) Кембрик термоусадочный (брал про запас 1 м) — 50р. Кнопка открывания багажника ВАЗ 2110 — 100р.

Для начала нашел у себя в сигнализации какой провод идет на открывание багажника. В моем случаежелто-красный.

Возникновение проблемы

Новомодный дизайн кузова многих моделей ВАЗ стал началом проблем. Во многих автомобилях владельцы замечают неприятные шумы и хлопки с задней стороны кузова. Эти громкие звуки раздаются, когда машина проезжает по неровностям и дверка багажника начинает стучать. Скорее всего, этот недочет получился в результате того, что тест автомобиля проводился в пригодных для поездки условиях — на ровном дорожном покрытии. В идеальных условиях трудно заметить неправильное положение запорной площадки или штока. Кроме того, зазор обычно появляется только после поездки по некачественному покрытию из-за вибрации, возникающей в стыках.

Еще одна причина — износ механизма закрывания. Из-за этой проблемы открывается багажник на ходу ВАЗ 2114. Такая же ситуация возникает и у других моделей. Это происходит из-за того, что запорный зуб замка или сломался, или почти полностью стерся. Казалось бы, что здесь такого, ведь можно взять и поменять замок на новый. Но проблема останется, если не изменить подход к ней. Основной замочный механизм закрывания нужно заменить на устройство другого типа.

Также причинами того, что багажник самопроизвольно открывается во время движения автомобиля, могут стать поломка силуминовых деталей или износ уплотнителя.

В любом случае придется менять механизм, но на что?

Проводка приборной панели

Схема электрооборудования панели приборов является наиболее сложной, поскольку содержит 34 устройства. Но и в ней можно разобраться. Вот список имеющихся устройств.

Панель приборов — сложное устройство

1. Штепсель, к которому подключен штекер 9 передней проводки.
2. Штепсель для подключения штекеров 10 и 11 передней проводки.
3. Разъем, к которому подключено гнездо 1 проводки задка.
4. Разъем для подключения гнезда 2 проводки задка.
5. Блок управления габаритами, ближним светом, аварийкой.
6. Механический замок зажигания.
7. Переключатель режимов маршрутного БК.
8. Переключатель дворников.
9. Щиток приборов.
10. Переключатель световой сигнализации.
11. Включатель электропривода замка багажника.
12. Диагностическая колодка.
13. Разъем, к которому подключен штекер жгута воздухозаборной коробки.
14. Включатель обогревателя заднего стекла.
15. Включатель аварийки.
16. Включатель тормозного сигнала.
17. Разъем для подключения динамиков аудиосистемы.
18. Разъем, к которому подключается автомагнитола.
19. Устройство на рулевом колесе.
20. Модуль водительской подушки.
21. Отсутствует.
22. Блок плавких предохранителей.
23. Усилитель руля (ЭУР).
24. Розетка прикуривателя.
25. Лампочка подсветки консоли управления климат-контролем.
26. Лампочка освещения приборки.
27. Гнездо, к которому подключен штепсель проводки системы зажигания.
28. Контрольное устройство.
29. Включатель индикатора положения педали сцепления (только на авто с механической коробкой переключения передач).
30. Е-газ.
31. Резистор системы климат-контроля.
32. Электромотор обогревателя салона.
33. Переключатель обогревателя салона.
34. Модуль управления блокировкой дверей.

Многие из автолюбителей, самостоятельно занимающихся «прокачкой» своего авто, задаются вопросом: как же правильно подключить электрику? Этот вопрос возникает при практически любых установках. Ведь просто прикрутить блоки, замки и планки не составляет никакого труда, а вот сделать так, чтобы система заработала, может только правильно подсоединенная электрика

Если брать во внимание одну из самых насущных проблем – установку замков дистанционного управления пятой двери, то тут нам поможет правильная схема подключения электрозамка багажника. Найти ее можно либо в инструкции, которая должна входить в комплект устройства, либо вы можете взять ее из надежного источника, а лучше пользоваться проверенными вариантами и поинтересоваться у друзей и знакомых, по какой схеме они работали

Варианты замены

Первый вариант банален до невозможности — купить аналогичный замок. Причем понадобится купить полностью весь замок, а не отдельную его деталь, ведь конструкция механизма неразборная. Замена производится при полном демонтаже старого замка. Это решение стоит рассматривать как временное, так как технология производства та же, и проблемы останутся. Со временем придется менять и новый замок. Единственная положительная сторона такого решения — это вполне дешево.

Второй вариант предполагает полную замену механического замка на электрический контролируемый привод. Что это дает?

1. Надежное закрывание багажника.
2. Возможность контролировать положение задней дверцы с места водителя.

Установка такой системы — не самое дешевое удовольствие, зато окончательный результат действительно порадует пользователя. Электронный привод куда удобнее в обращении и является надежной заменой механическому аналогу.

Лада 2115 Жива еще моя старушка. › Бортжурнал › открывание крышки багажника с кнопки

При покупке машины крышка багажника открывалась только ключом, что было не очень удобно, особенно когда машина заведена: или снимай ключ со связки или глуши автомобиль.

После недолгих поисков в бескрайних просторах интернета, решился на установку соленоида открытия багажника с кнопки. Для этого понадобилось купить: 1. Соленоид (активатор центрального замка) — около 150 рублей. Сначала купил один, потом купил другой, посильнее (кажется, усилие 10 кг). Первый открывал не всегда. 2. Кнопка открывания багажника а-ля ваз-2110 — порядка 30 рублей. 3. Провод длиной 5 метров (брал с запасом, там еще немного осталось от него)

Так же для установки понадобилось: пара саморезов (под них нужно сверлить отверстия или брать сразу самосверлящие), два наконечника на провода типа «мама».

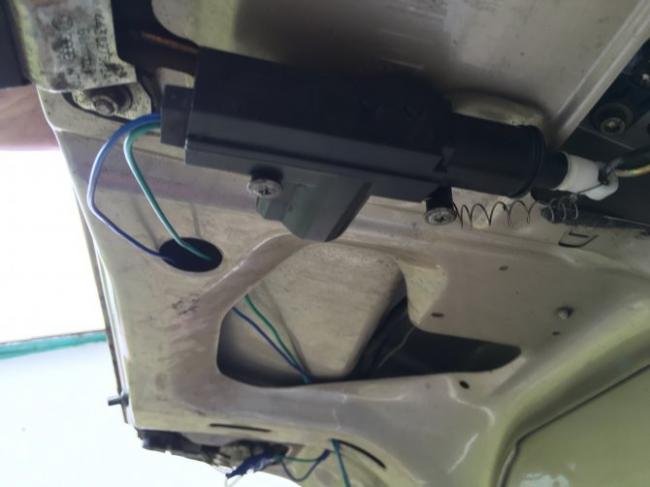

Установка самого активатора имеет следующие особенности: 1. Выгнуть крепежную рейку таким образом, чтобы тяга активатора была на одной прямой (или как ближе к ней) с тягой замка багажника. 2. Железную тягу от замка к личинке нужно заменить тонким тросиком, чтобы сохранить возможность открывания крышки ключом. 3. После замены тяги на тросик, параллельно ему прикрепляется тяга от активатора — крепление идет в комплекте с активатором.

Далее подключение: 1. «Минус» подсоединяем здесь же, на корпус. 2. «Плюс» нужно вести к водительскому месту: я протянул провод через усилитель багажника к петле, там по петле с общим жгутом под обшивку и по левой стороне через весь салон к тому месту, где расположена розетка под внешнюю лампу. 3. Указанную розетку убрал ( я ей не пользуюсь), на ее место удачно встает кнопка открывания багажника «десятки». От нее же беру «плюс». Полагаю, предохранитель в данной цепи есть, так что ничего не врезал дополнительного. 4. К кнопке подключил «плюс» и обжатый в наконечник провод, пришедший от активатора багажника. 5. Проверка срабатывания и все…

Последний этап — настройка замка: заключается в том, чтобы отвести рычажок открывания на замке багажника от начального состояния так, чтобы замок еще не открылся, но до его открывания оставался не очень большой ход. Общий ход рычажка — около 20 мм, все это расстояние активатор не осилит ( по крайней мере максимальное усилие он выдать не сможет) и замок не откроется. С другой стороны, если перестараться — крышка открывается на любой кочке))))

Обрыв проводки

Это, пожалуй, самая распространенная неисправность на самостоятельно установленных электрозамках. Причина в неудачно подобранном месте для протягивания проводов. В результате они повреждаются, что приводит к замыканию или полному обрыву.

Диагностику можно разделить на 2 части:

• Проверка сопротивления. Все участки цепи прозваниваются на предмет повреждения. Если этот показатель близок к бесконечности, то где-то провод обломился. Также проверить это можно путем замера напряжения;
• Внимательно осматривают провода на предмет повреждения изоляции. Это обычно приводит к замыканиям и утечкам тока на корпус, что делает невозможным работу замка.

Подготовка к монтажу

Приобретаем комплект замка. Производителей автозапчастей на рынке сейчас очень много, а различий между комплектами особенных нет. Важно чтобы на устройство имелся гарантийный талон и инструкция по эксплуатации и подключению. Также в коробке вы обнаружите:

Дополнительно вам нужно запастись набором стандартных инструментов: плоскогубцы, шуруповерт, отвертки, мультиметр, дрель с твердосплавным сверлом. Помимо стандартных приспособлений сразу же докупите дополнительных проводов, вполне возможно, что длины тех, которые вы обнаружите в коробке, вам не хватит. Также пригодится черная термостойкая изолирующая лента, гофрированные трубки, клипсы для крепления обшивки, так как очень часто обшивка элементов автомобиля крепится на одноразовые.

Важно! Обязательно проверьте наличие и правильность заполнения гарантийного талона на купленное устройство. Вне зависимости от того кто выполнил установку, вы или сервис, в течение года вы имеете право на бесплатный ремонт.

Демонтаж старого замка

Перед заменой придется демонтировать старый механизм закрывания, а это не так просто.

В качестве примера будет взята модель ВАЗ 2114.

В работе пригодятся такие инструменты:

• набор крестовых отверток;
• ключ на 8.

Последовательность замены следующая:

1. Первым делом, чтобы не повредить внутреннюю обивку багажника, снимаем десять пластиковых креплений, а потом пластиковый кожух с замка.
2. Снимаем обшивку, после чего откручиваем гайку, которая закрепляет замок на месте.
3. Отворачиваем провода, которые мешают.
4. Далее необходимо открутить правую гайку крепления и снять внутреннюю часть замка с креплений.
5. Можно осмотреть целостность пружины и сердцевины. Если эти детали имеют дефекты, значит, проблема в механизме. Менять придется в любом случае все.

Если вам ближе экономный вариант замены на новый механический замок, то его монтаж производится в обратном порядке по описанию.

ВАЗ 2110 кнопка открывания багажника не работает

Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «ВАЗ 2110 кнопка открывания багажника не работает», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

На тазиках, нет кнопки для открывания багажника в кабине. Приходиться самому колхозить. О Господи спасибо тебе, что я родился на Дальнем Востоке :

24.09.2017 — 00:50 Max D.

На Lada 21099 давно сделал что то подобное, стоит обычный актуатор для дверей, подключеный на выход второго канала простяцкой A. P. S. автосигнализации, и кнопка в салоне подключенная через реле

30.08.2017 — 19:11 андрей клещ

А может не покупать это?

12.08.2017 — 18:42 Andrej Rudnitsky

Повезло твоей Калине с хозяином : . Я когда-то тоже извращался со старой РЕНОшкой. Кучу всего заменил, кучу всего установил. Но это все лишь капля в море, по сравнению с нормальным аппаратом. Думаю, что в ближайшем будущем сменишь коня или обзаведешься еще одним:. Я, кстати, свою старую первую так никуда и не дел, жалко как-то. Ностальгия. :

08.08.2017 — 12:49 Vlad Gorelov

сделай блокировку этой кнопки во время движения

Полезное видео

Визуально ознакомиться с возможностями изготовления багажника с кнопки можно на видео ниже: На этом всю работу можно считать завершенной. В идеале потребуется пара часов, чтобы обеспечить багажному отделению своего автомобиля автоматизированное открытие, что сегодня предусмотрено на большинстве иномарок.

Владельцы автомобилей Лада Калина, Приора или XRAY в кузове универсал или хэтчбек знают, что крышка багажника в грязную погоду сильно марается. В этом случае будет полезна доработка, которая позволит двери багажника самостоятельно подняться без рук, что позволит сохранить их чистыми.

Потребуется: две пружины необходимой жесткости (например, от зонтика или клапанов ВАЗ 2101 или 2108).

Необходимо снять верхние крепления амортизатора пятой двери и вставить на шток одну или две пружины. При необходимости сверху и снизу пружины устанавливаются шайбы, защищающие амортизатор или лакокрасочное покрытие от повреждений. Аналогично проделать операцию с другой стороны.

Жесткости пружины должно хватать на то, чтобы подкинуть крышку багажника на высоту, на которой ее подхватят газовые упоры и поднимут дальше вверх. Стоит учитывать, что после такой доработки для закрытия багажника придется прикладывать небольшое усилие.

Для универсала Лада Калина или Приора подойдут пружины от зонтика с 8-10 витками.

Владельцы хэтчбеков (Приора, Калина или XRAY) могут использовать более короткие и жесткие пружины от клапанов от ВАЗ 2101 или 2108. Для Гранты лифтбек пришлось дополнительно установить пару газовых амортизаторов багажника Fenox A910001.

А для вас есть необходимость в автоматическом поднятии крышки багажника? Будете ли вы модернизировать конструкцию таким образом? Напомним, для владельцев седанов существует аналогичная доработка (для Гранты или Приоры). Кстати, если дворник пятой двери плохо чистит, то причина может быть не в щетке, а в поводке.

Ситуацию, когда открыть багажный отсек ваз 2113 необходимо при работающем двигателе, представить нетрудно. Например, вы решили загрузить багажник, пока прогревается двигатель. Однако при работе двигателя ключ от замка крышки багажника или двери задка обычно находится на связке вместе с ключом зажигания (а тот «занят», он в замке!), и требуется немалая ловкость пальцев, чтобы снять его со связки. Можно, конечно, приспособить вместо тугого колечка легкосъемный карабин, но гораздо удобнее установить на автомобиль электропривод замка багажного отсека. Нажал кнопку — багажник открылся, а за ключами даже в карман лезть не надо.

Установка привода

Регулировка положения крышки багажника возможна, если вместо механического замка установить электронное устройство, в данном случае — привод. Для его монтажа понадобятся:

• универсальный набор установки привода для машины;
• металлический тросик с сечением 1,5 мм и 500 мм длиной;
• два контактных провода подключения по 4,5 м;
• саморезы с широкими шляпками;
• кнопка открывания для замка;
• фиксатор;
• предохранитель;

Устанавливаем привод на подготовленное место, согласно инструкции. Далее придется внести несколько поправок в конструкцию:

Возможные причины проблемы

Почему не открывается багажник с кнопки на ВАЗ 2110 и 2112? Начнем с того, что привод замка электрический, поэтому проблема зачастую оказывается связана именно с этой системой автомобиля. Перечислим основные причины неисправностей:

• Неисправность моторчика;
• Обрыв проводки;
• Проблема с брелоком или кнопкой;
• Слабый аккумулятор.

Причин тут несколько, у каждой из них имеются свои симптомы и особенности. Ниже мы рассмотрим основные нюансы диагностики замка.

Кнопка багажника Chevrolet Cruze: замена, ремонт. Вывод кнопки в салон

Во время эксплуатации автомобиля нередки поломки или непредвиденные происшествия с оборудованием машины. Одним из таких неприятных случаев является поломка кнопки багажника автомобиля Chevrolet Cruze.

Ниже в статье указаны возможные поломки узла и способы ее устранения.

Причины почему не работает кнопка

Кнопка открывания багажника на модели Chevrolet Cruze ломается ввиду крайне неудачного расположения. Инженерный просчет, в виде установки элемента с наружной стороны автомобиля, подвергает деталь постоянным воздействиям агрессивной среды.

Во время эксплуатации на копку часто попадает вода, грязь или снег. Это приводит к быстрому разрушению уплотнителей. Иногда случается так, что поездка на мойку может также привести к поломке.

Основными причинами выхода из строя узла становятся такие факторы:

1. Окисление контактной группы расположенной внутри клавиши. В связи с чем происходит ухудшение реакции элемента на манипуляции водителя.
2. Короткое замыкание контактных пар. При попадании жидкости или грязи может произойти непроизвольное замыкание рабочих контактов. В дальнейшем по этой причине возможно произвольное срабатывание узла и открытие багажника.

Фундаментом для подобных проблем является два вопроса:

• неудачное расположение;
• посредственная герметизация узла.

Замена кнопки открывания багажника

Процедура замены применяется в случае выхода из строя или ревизии. Иногда ремонт неработающей клавиши ограничивается только ее заменой.

Сам процесс технически прост. Для этого потребуется выполнить такие действия:

1. При помощи ключа открыть крышку багажника.
2. Далее нужно демонтировать фиксаторы из обшивки. Всего имеется 12 пластиковых элементов, которые очень капризны к приложению силы. Могут сломаться. Следовательно, изымать застежки нужно очень аккуратно.

На торцевой части крышки багажника снимается защитный колпачок замка. Процедура выполняется крайне аккуратно – пластик нежный, боится резких движений.

Следующим этапом производится демонтаж обшивки.

Далее при помощи ключа на «10» необходимо отвинтить крепления монтажной планки подсветки номерных знаков. Эта же деталь располагает на себе кнопку.

Аккуратно разъединяется клеммная колодка клавиши. Удалить из крышки резиновый уплотнитель электропроводки. Демонтировать декоративную планку. Крепление элемента выполнено на двух пластиковых защелках. Процедуру легко выполнить при помощи очень тонкой отвертки или аналогичного инструмента. Рекомендуется проявить большую аккуратность во время работ, так как есть вероятность повреждения лакокрасочного покрытия в месте контакта.

Выполнить замену старых элементов новыми. Некоторые специалисты рекомендуют провести модернизацию влагозащиты при помощи нанесения слоя герметика.

Сборку необходимо провести в обратной последовательности.

Электропривод замка багажного отсека фото, тюнинг салона Ваз 2114, Ваз 2115, Ваз 2113 своими руками

Тюнинг — это улучшение заводских характеристик. Несмотря на то что автомобили Лада Самара 2 являются удачными, в этих машинах все равно присутствуют недостатки, поэтому автовладельцы очень часто прибегают к тюнингу ваз своими руками. В наших разделах вы можете ознакомится с некоторыми доработками своими силами. Все материалы разбиты по категориям и содержат развернутые инструкции по доработке основных узлов автомобиля ваз 2115: тюнинг двигателя, тюнинг кузова, тюнинг салона, тюнинг коробки передач, тюнинг подвески и тормозов, а также найдете разделы по тюнингу ваз с фото. Добро пожаловать в разделы тюнинга и доработок ваз 2113.
Ситуацию, когда открыть багажный отсек автомобиля ваз 2113 необходимо при работающем двигателе, представить нетрудно. Например, вы решили загрузить багажник, пока прогревается двигатель. Однако при работе двигателя ключ от замка крышки багажника или двери задка обычно находится на связке вместе с ключом зажигания (а тот «занят», он в замке!), и требуется немалая ловкость пальцев, чтобы снять его со связки. Можно, конечно, приспособить вместо тугого колечка легкосъемный карабин, но гораздо удобнее установить на автомобиль электропривод замка багажного отсека. Нажал кнопку — багажник открылся, а за ключами даже в карман лезть не надо.

Включать питание электропривода замка багажника можно не только кнопкой. Большинство автомобильных сигнализаций снабжено функцией открытия багажника, иногда независимо от открытия дверей.

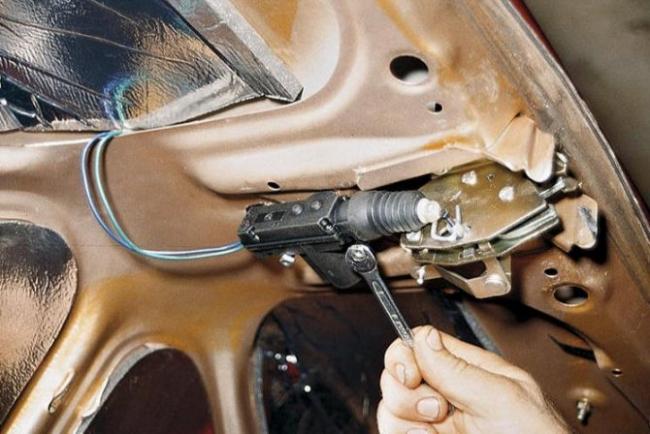

Рассмотрим вариант установки электропривода замка багажного отсека на автомобилях ВАЗ-2115 и ВАЗ-2109.

На автомобиль ВАЗ-2115 электропривод замка крышки багажника можно установить тремя способами:

– подсоединить к стандартному замку крышки багажника электропривод замка двери (установочный комплект электропривода показан на фото слева); – заменить замок крышки багажника ВАЗ-2115 на аналогичный от ВАЗ-2110 и также снабдить его электроприводом замка двери; – установить комплект электропривода крышки багажника, который встречается в продаже (на фото).

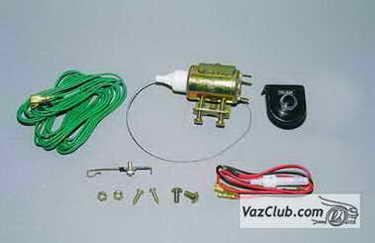

Установочный комплект электропривода замка двери

Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи. Открываем крышку багажника ваз 2114.

Лада 2113 Дошуршит куда надо. › Бортжурнал › Электро привод замка багажника. Открывание с кнопки.

Господи, наконец то дошли руки до осуществления данной идеи. Пожалуй открывания багажника с кнопки не хватает очень и очень многим людям. Мне вот не хватало позарез. Высадишь кого нибудь, а у них вещи в багажнике. Вот и вставай, глуши машину, открывай багажник…Задалбывала данная процедура неимоверно. Интересовался в сервисах сколько будет стоить сделать открывание багажника с кнопки — мне озвучили цену порядка 2000. И то это было полтора года назад.

READ Светодиодные светильники потолочные армстронг как подключить

Однажды, блуждая по драйву нашел я чертежи, как это можно реализовать. Ну сама то идея понятна — активатор через реле и кнопка. А вот как организовать сам привод — речь пойдет ниже.

Значит, были найдены вот такие чертежи — кронштейн и рычаг:

Чертежи были отданы другу, который попросил брата, который и изготовил эти приблуды в количестве двух экземпляров, мне и другу.

Вот так они выглядят изготовленные:

Вот что нам понадобится: 1) Кронштейн 2) Рычаг 3) Активатор (был взят Starline sl-2 с усилием 4 кг, хватает) 4) 4-х контактное реле и колодка под него 5) Предохранитель 10 А и колодка под него 6) Кнопка открывания багажника от 2110 7) Клеммы-мамки и на заземление Провода (брал 10 метров, ушла где то половина) 9) Силиконовый спрей (ну или как он там) 10) Набор из отверток и гаечных ключей. Куча терпения и много матерных слов.

Итак, поехали. Начать решено было с установки кронштейна и рычага. Снимается замок, кронштейн скручивается с рычагом и ставится на замок вот таким вот образом:

Сразу уточняю — кусок от замка багажника придется подточить, иначе он будет цеплять за болт. Там будет видно.

Далее рядом цепляется активатор (только его надо перевернуть в дырку, иначе обшивка не оденется. У меня установлен не правильно, сразу мозгов не хватило подумать)

Ну и далее все подцепляется по всем известной схеме:

Далее начался страшный геморрой. Пожалуй самое сложное в этой работе — прокладка проводов из крышки багажника в салон. Тут я поступил так: отмеряем нужный кусок провода до торпеды, там где будет размещаться реле (на вскидку что то порядка 4,5 метров). Ищем сверху крышки резинку, через которую в салон уже идут провода стопа и дворников. Отковыриваем ее с обоих сторон, от крышки багажника и от крыши авто. Берем конец провода и суем пока что в крышку багажника мимо этой резинки. Провод проходит достаточно легко, ловим его в районе активатора. Далее начинается самое сложное — пропихнуть провод через резинку. Обрабатываем ее силиконом и пытаемся просунуть от крышки багажника к крыше автомобиля. Надеюсь понятно объясняю

Не Работает Центральный Замок Ваз 2115

Центральный замок, или, как его кратко называют, «CH», является подходящей и необходимой вещью для любого автомобиля, позволяя владельцу открывать и закрывать любую дверь в автомобиле одним движением руки. Но бывает, что эта система перестает работать на сто процентов или некоторые ее части не работают должным образом.

Есть предпосылки, от которых та или иная часть центрального замка может отказаться, и мы подробно расскажем о каждой из них ниже.

Центральный замок не работает: признаки отказа и причины

Случается, что никакие действия не предпринимаются для другой двери, когда центральный замок, расположенный на двери водителя, закрыт. Но достаточно, чтобы переместить его, так как дверь здесь была закрыта. Сразу видно, что здесь есть дефекты в центральном замке, чему способствуют определенные предпосылки.

Среди всех вероятных обстоятельств дефекты являются наиболее важными.

Нет контакта с диском

При этой неисправности контакты внутри привода не замыкают нужные контакты. На это есть несколько причин:

• Регулирование тяги , который соединяет кнопку блокировки и привод сделан неправильно. Эта причина способствует неправильному сцеплению и отсутствию контакта с приводом.
• Кнопка касается части кожи и не позволяет опускать его на необходимую глубину для обеспечения тягового контакта с приводом. Хотя водительская дверь заперта, на другую дверь нет никаких сигналов.

Взлом замка багажника

Но что делать, если не попасть и в салон, либо из него не попасть внутрь багажника? Личинку придется сворачивать. Для этого потребуется отвертка штыкового типа, желательно с квадратом под вороток с торца – вбив ее в личинку, выворачивайте, пока не лопнут запорные пластины внутри личинки, и она не начнет свободно вращаться. Это крайний метод, после которого личинку придется менять.

При наличии времени инструмент для вскрытия личинки делается из прочных шестигранников или «торксов» изогнутого типа: осторожно, не перегревая металл, стачиваем один конец до придания ему формы, подобной хвостовику ключа, после чего вбиваем полученный инструмент в личинку.

Видео:Как открыть багажник ВАЗ 21099 без ключа

Чертеж основного элемента

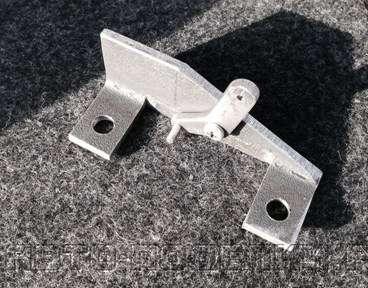

В итоге получил вот такую штучку.

Установка в штатное место без всяких подпилов подгонок.

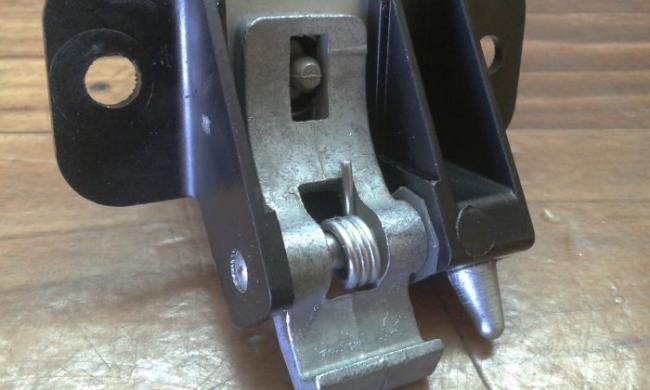

Скину замок чтоб показать наглядно как работает эта система.

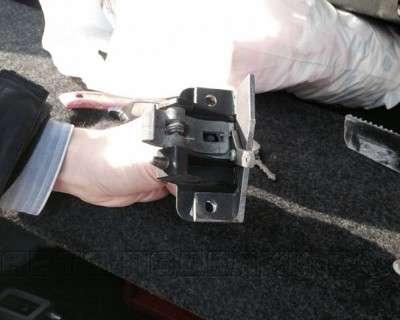

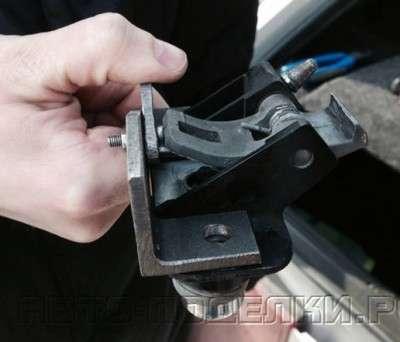

вот так они выглядят вместе

Рычажок снизу ставится ножкой под родной замок, сверху нему подцепляем тягу с соленоида и имеем вот такой результат при втягивании соленоида

Вид сбоку при открывании

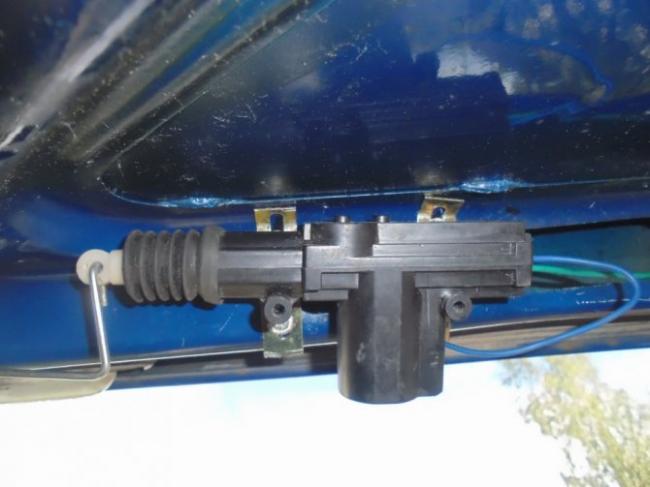

На месте он смотрится вот так.
Все приблуда готова, пошло подключение вот по этой схеме

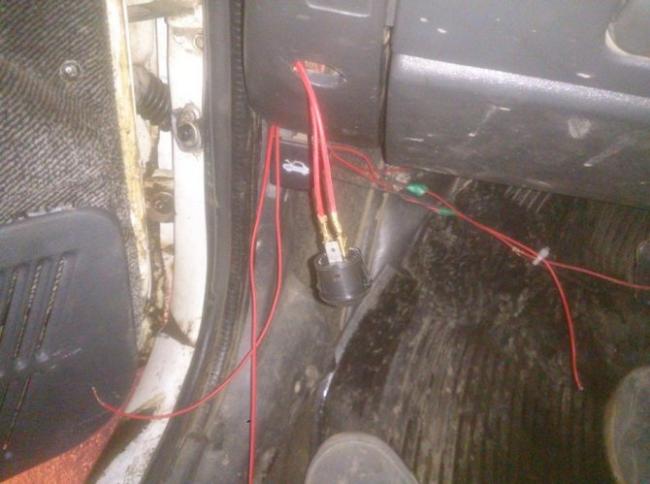

поставил кнопку в авто

Вот так это работает:

Осталось придумать как сделать чтоб открывалась крышка багажника сама.
В итоге у друга выпросил амортики багажника от фольца гольфа 6.
Что мы имеем:

По теплу все это дело четко работало, но с приходом холодов перестало открываться, в итоге надо было что нить сделать чтоб выталкивало амортик, потому что не хватало ему чуть чуть.
Аккуратно разобрал амортики зажав в тиски через перчатку чтоб не закосячить шток, очень тужко откручивалось.

Взял его и пошел в магазин. В ВАЗовском магазине подобрал пружинки. В соседнем магазинчике взял резинки(манжеты от японца) по размеру штока, чтоб зафиксировать пружинку.

Получилось как то вот так:

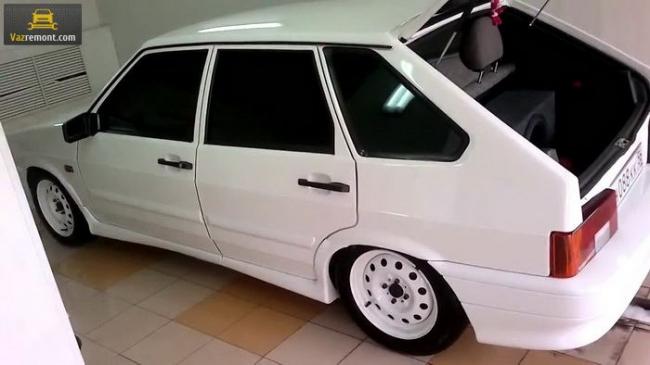

Смотрится это вот так. И снова багажник открывается САМ!

Обзор цен производителей

Наименование / артикул	Цена (Руб.)
замок с электроприводом 2191-5606010-10	от 1500
2191-5606452
2191-5605789-00	—/—
2191-5603652	—/—
2191-5604521	—/—
Vartex 56526454	от 1700
Apollo 54654	—/—
FX-F 82665/22	—/—
Monado fd515545	—/—

*цены актуальны состоянием на 09.10.18 года.

Мнения мастеров СТО сошлись воедино в выборе производителя— особой разницы нет. При покупке оригинальной продукции срок эксплуатации оборудования превышает 5 лет. Установка в «кустарных» условиях, некачественное изготовление лишь сокращают период использования оборудования. Зачастую в поломке виноват владелец, нарушая регламент обслуживания автомобиля.

Как произвести регулировку багажника на ВАЗ?

Регулировка багажника ВАЗ поможет избавиться от надоедливого громыхания в задней части автомобиля во время поездки. У многих автолюбителей, которые купили одну из моделей ВАЗ, возникает вопрос: а что делать с этим шумом? Попытки сменить замок чаще всего приводят к неудаче, ничего не меняется. Какие меры стоит предпринять в таком случае?

Так ли необходим электропривод багажника?

Надо сказать, что багажник, открывающийся автоматически, для очень многих автомобилистов, сменивших свои старые машины на новые модели, пока в диковинку. А достигается это с помощью электропривода, который заставляет замок багажника сработать, когда водитель нажимает на кнопку в салоне.

Вроде бы ничего такого в этом нет, но в период зимних холодов такое приспособление хорошо бережет время и нервы автолюбителей. Обыкновенный механический автомобильный замок может замерзнуть после мытья машины зимой, в результате его практически невозможно открыть. С этой проблемой каждый справляется как умеет — крутым кипятком, горячим ключом и прочими способами. Однако электропривод багажника полностью избавит владельца автомобиля от таких неприятностей.

Электропривод багажника вполне можно установить и на обычный замок, она позволяет использовать и механический, и автоматический способ открытия замка, увеличивая таким образом степень защиты багажника от взлома. Встречается электропривод, как правило, на иномарках. Автомобили отечественного производства с установленным электроприводом замка багажника еще не так широко распространены. Посему те автолюбители, кому не посчастливилось иметь в машине такой чудо-прибор, запросто могут поставить его себе самостоятельно.
