Где находится и как заменить датчик температуры охлаждающей жидкости?

Для любого водителя важно знать, где расположен датчик, показывающий температурный режим в системе охлаждения. Почти во всех автомобилях, независимо от их марки, данный прибор расположен в верхней части корпуса двигателя.

Сегодня разговор пойдёт о предназначении этого важного устройства, о его проверке, неисправностях и схеме. Вы узнаете, как произвести подключение датчика температуры антифриза и заменить его на новый прибор.

Для чего предназначен датчик

Прибор или устройство, показывающее температурные изменения в охлаждающей системе, имеет огромное значение для всей системы управления автомобильным мотором. Именно он осуществляет контроль над состоянием температуры антифриза в общей схеме охлаждающей системы.

При помощи данных датчика происходит контроль над системой управления двигателя, корректируются параметры функционала движка, которые непосредственным образом, осуществляются в зависимости от нагрева и теплового состояния охлаждающей жидкости.

Какие данные наиболее важны:

• Качество состава топливной смеси;
• Количество оборотов коленчатого вала за определённый период;
• Изменение угла опережения зажигания.

Датчик помогает определить, насколько быстро прогревается двигатель во время запуска, и обеспечивает его скорейшее прогревание, а также поддерживает ту самую оптимальную температуру, которая сохраняется при различных рабочих режимах.

Как осуществить проверку датчика температуры охлаждающей жидкости самостоятельным образом

Чтобы определить, насколько грамотно работает и показывает данные устройство, его необходимо снять или демонтировать. Сделать такую операцию довольно просто, нужно лишь соблюдать последовательность действий:

• Демонтируйте воздушный фильтр, так как прибор обычно располагается на патрубке ГБЦ.
• Затем необходимо снять провод с аккумулятора под знаком «минус».
• Слить охлаждёнку из радиатора.
• От устройства отключить все провода.
• При помощи ключа с номерами 19-21,ослабить затяжку и снять датчик.

После всех проделанных манипуляций следует поместить датчик в ёмкость и налить в неё охлаждающую жидкость. Далее начать прогревание жидкости под полным контролем с учётом показаний омметра.

Можно определить правильность работы датчика по специальной таблице. Если показания, снятые с вашего прибора не совпадают с данными таблицы, стоит задуматься о покупке нового датчика, так как отремонтировать его не удастся.

Бывает, что датчик отлично работает, и состояние его соответствует стандартам, а проблемы в работе двигателя не исчезают, в этом случае стоит обратить внимание на работу термостата.

Какие признаки неисправности датчика существуют

Не исключены некоторые неисправности, связанные с датчиком для охлаждения жидкости, которые чреваты сбоями в работе двигателя. Большинство признаков говорят о поломке приора и необходимости его замены. Вот некоторые из признаков:

• Вы видите, что топлива тратится больше, чем обычно;
• Когда при холодном двигателе наблюдается плохой выхлоп;
• Не осуществляется запуск мотора в морозную погоду.

Но не стоит сразу бросаться в магазин для приобретения нового датчика при обнаружении выше перечисленных проблем. Очень может быть, что неполадки связаны с плохим контактом или его повреждением, возможно, существуют проблемы в проводке или утечке жидкости.

Для того чтобы исключить возможные проблемы, устройство осматривается визуально, возможно, вы заметите коррозию или повреждение без снятия устройства и разборки всей системы.Для опытных автомобилистов даже при визуальном осмотре обнаруживаются источники проблемы.

Водители отмечают, что в некоторых случаях можно заметить, как начинает «колбасить» двигатель в охлажденном состоянии, а показатели холостых оборотов прыгают, с минимальных на максимальные значения. После нескольких минут проблема исчезает сама собой, именно такой казус красноречиво говорит о поломке датчика температуры ОЖ.

Датчик, является дорогой и важнейшей частью любого автомобиля, он требует к себе должного внимания. Чтобы не произошло закипание мотора, следует периодически отслеживать состояние прибора и его показания.

Как устроен датчик температуры ОЖ

Данное устройство – это герметичный переключатель, произведённый из специального материала, имеющего ферромагнитные свойства. За счёт пружинных контактов осуществляется контакт, при повышении напряжения магнитного поля происходит контакт и замыкание, а при ослаблении напряжения имеет место размыкание контактов.

Как подключить датчик

Чтобы правильно и безопасно установить датчик, следует остудить двигатель. Любой водитель может осуществить установку самостоятельно, нужно лишь вкрутить его в посадочное гнездо, подтянуть резьбу и подключить провода. После этого все детали возвращаются на свои места, а именно воздушный фильтр и колодка с проводами.

Герметик для этого процесса использовать нельзя, так как он при сильном нагреве может потечь, тогда не исключено попадание его в тосол, и как следствие, сбой всей системы охлаждения.

Проверка уровня датчика ОЖ

Надо сказать, что проверка уровня ОЖ может производиться и на «глазок», для опытного водителя не нужны специальные приборы. Посмотрев в расширительный бак можно понять, сколько израсходовалось жидкости.

• При холодном двигателе ОЖ находится между отметками минимума и максимума, а вот при нагревании мотора, уровень повышается.
• При исправной работе автомобиля уровень может понижаться, и датчик тут же выдаёт соответствующие показатели, которые выражаются в сигнале на приборной панели. Тогда требуется доливка тосола или охлаждающей жидкости.
• Важно знать, по мнению специалистов, в разогретый мотор ОЖ доливать категорически запрещается, только после полного остывания двигателя можно производить соответствующие действия.
• Воду в чистом виде также запрещено лить, это чревато возникновением коррозии на головках цилиндров.

Если после проверки, датчик не показывает уровень температуры ОЖ, вам следует обратиться в сервисный цент по обслуживанию авто, где вам будет диагностирована неисправность.

Все системы автомобиля тесно связаны друг с дружкой, сбой может дать даже не правильно закреплённая деталь или какая-нибудь ваша ерундовая оплошность. Из-за неё одна из систем способна сопротивляться и выдавать ошибку. При осмотре машины профессионалами, если появляется нужда в замене датчика, вам будет выдана гарантия на качественную замену прибора и установки всех узлов на прежнее место.

Обычно сам датчик стоит значительно дешевле самой работы. Датчик приобретается непосредственно на месте его замены.

Заключение

• Датчик температуры охлаждающей жидкости – это устройство высокой степени важности, он требует от водителя внимательности и соответствующего ухода.
• Не стоит экономить на установке нового датчика, так как он является в большой степени гарантией правильной работы всей охлаждающей системы.
• После ремонта мотор будет долгое время служить качественно, работать ровно, в особенности это будет определяться при низких оборотах.
• От вашего отношения к данному прибору зависит в целом вся работа автомобиля и её исправность.

Датчик температуры охлаждающей жидкости (ДТОЖ) по сути является терморезистором или термосопротивлением. В зависимости от температуры среды в которую он погружен, сопротивление в цепи изменяется в большую или меньшую сторону. Процесс проверки датчика температур охлаждающей жидкости довольно прост, сделать это можно несколькими способами. Однако следует разбираться в основных аспектах его работы, а для выявления дефекта знать распространенные причины и признаки поломок. Чаще для проверки применяется мультиметр. Ниже мы приведем наиболее популярные варианты диагностирования датчика.

Содержание

Принцип работы датчика

Вкратце рассмотрим как работает терморезисторный датчик, это поможет правильно провести его диагностику. Датчик состоит из двух выводных контактов и измеряющей головки в которой располагается термистор. Контакты подключаются посредством проводов к электронному блоку управления (ЭБУ). Головка погружается в измеряемую жидкость. Так как ДТОЖ имеет отрицательный температурный коэффициент, с повышением температуры ОЖ падает показатель сопротивления на термисторе, а при понижении температуры сопротивление увеличивается. Информацию считывает блок управления и основываясь на ней дает определенную команду, а термостат открывает или закрывает поток антифриза через радиатор.

Исходя из показаний датчика температуры антифриза ЭБУ во время пуска двигателя выставляет нужное количество шагов регулятора холостого хода (РХХ), угол опережения зажигания и время впрыска форсунок, чем корректирует подачу горючего. На датчик подается постоянное напряжение 5 В с ЭБУ через резистор имеющий постоянное значение сопротивления, который расположен в управляющем контроллере. То есть управляющий блок реагирует на изменение напряжения на датчике.

Основные признаки и характеристика неисправностей ДТОЖ

О выходе из строя датчика температуры ОЖ, можно судить по нескольким признакам. Однако стоит понимать, что названые ниже типичные проявления могут быть причиной и иных дефектов двигателя автомобиля. Следовательно для уверенности нужно провести дополнительную проверку.

Основные признаки указывающие на неисправность датчика:

• На приборной панели загорелась лампа Check Engine. Если Вы увидели этот значок, отсканируйте код ошибки, он может указывать и на другие неисправности.
• Увеличился расход топлива. Вследствие того, что электронный блок получает неверные данные с датчика, он не может правильно их считать и определить требуемую команду. А именно, сколько необходимо горючего для образования топливной смеси и поддержки оптимальной температуры мотора.
• Неустойчивая работа двигателя. Сюда относятся сбои на холостых оборотах, трудности при запуске мотора (чаще в зимние периоды) либо полная остановка на малых оборотах.
• Авто глохнет при разогретом двигателе. Как только температура антифриза доходит до определенной отметки, мотор самопроизвольно останавливается. Независимо от того какая жидкость использовалась в системе (хороший антифриз или обычная вода).
• Нестабильная работа вентилятора. Бывает несколько проявлений – иногда совсем не работает, а в других случаях не переключается на аварийный режим. Здесь важно дополнительно проверить термистор на исправность.
• Машина плохо заводится когда двигатель холодный.

Чаще такие датчики изготавливают с неразборным корпусом, поэтому при дефектах их заменяют на новые. Это относится к автомобилям любых производителей и отечественных, и зарубежных.

Где найти датчик на машине

Для проверки датчика необходимо знать, где он находится. Естественно, его расположение будет отличаться в разных марках и моделях авто. Однако существует несколько признаков по которым можно определить где он установлен.

Чаще датчик температуры охлаждающей жидкости располагается на выпускном патрубке головки блока цилиндров. В его конструкции предусмотрена резьба, при помощи которой он монтируется в соответствующее место. Важным требованием является прямой контакт головки датчика непосредственно с охлаждающей жидкостью. Это обеспечивает наиболее точные показания датчика.

Также следует учитывать, что некоторые модели автомобилей имеют сразу два датчик температуры охлаждающей жидкости. В таких случаях первый снимает и передает показания температуры антифриза на выходе из двигателя, а второй – на выходе из радиатора. Это дает более точную информацию о состоянии двигатели и системы охлаждения.

Всю информацию о количестве и расположении датчиков можно найти в техпаспорте авто.

Причины неисправности датчик температуры охлаждающей жидкости

Конструкция датчика предельно проста, а соответственно и поломки его случаются очень редко. Наиболее частыми причинами бывает изношенность либо механическое повреждение. Например, появление коррозии может быть вызвано тем, что в системе охлаждения, вместо антифриза, использовалась обычная вода.

Самые распространенные причины выхода из строя ДТОЖ:

• Поврежденный корпус. Выражается по-разному, но чаще это заметное подтекание ОЖ из резьбы датчика либо его корпуса. Также возможно повреждение самого терморезистора или его контактов, что ведет к выдаче им некорректного сигнала.
• Окисленные контакты. Под воздействием высокой влажности или просто из-за старости датчика, на его контактах может появиться окисление, что мешает прохождению электрического тока через них (или значительно увеличивает сопротивление цепи).
• Поврежденная группа контактов (фишки). Чаще вызвано механическим повреждением проводов у основания разъема.
• Нарушенный контакт внутри датчик температуры охлаждающей жидкости. Может быть вызвано его старением, сильным ударом или под воздействием вибраций. Ведет к обрыву контактов. В таких случаях ремонт невозможен, так как датчики изготавливаются с запаянным корпусом, поэтому подлежит замене.
• Повреждена изоляция провод. Относится к питающим проводникам идущих от ЭБУ к датчику. Возникает от механического воздействия, старости, из-за использования некачественных изоляционных материалов и т.п. Особенно важно для автомобилей эксплуатируемых в условиях высокой влажности окружающей среды.

Во многих случаях, чтобы восстановить нормальную работу датчика температуры, достаточно удалить с его корпуса, резьбы и контактов нежелательный налет, следы коррозии и возможного окисления. Если это не помогло его проще заменить на новый.

Стоимость датчика невысокая, а сложности в установке не возникнет даже у начинающего автолюбителя.

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру. Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик.

Сделать это довольно просто имея универсальный тестер (мультиметр):

1. отсоедините разъем от датчика;
2. переведите режим измерения мультиметра на «20 В постоянное напряжение»;
3. присоедините щупы к контактам клемм приходящим от ЭБУ.

При нормальных условиях напряжение должно составлять 5 В. Ели это условие выдержано, тогда можно приступать к дальнейшей проверке датчика.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Температура жидкости, °С	Сопротивление проводника, Ом	Температура жидкости, °С	Сопротивление проводника, Ом
5	7 280	45	1 188
10	5 670	50	973
15	4 450	60	667
20	3 520	70	467
25	2 796	80	332
30	2 238	90	241
40	1 459	100	177

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

Как проверить ДТОЖ на примере ВАЗ 2110

В целом датчик температуры охлаждающей жидкости на разных ВАЗах проверяется теми же методами и в такой же последовательности, как описано в предыдущих разделах. Наиболее часто на «Ладах» 2110, 2112, «Приора», «Калина» и других установлены датчики с артикулом 23.3828 и 405213, либо его аналоги – 423.3828.

Чтобы провести проверку, необходимо знать какое у него сопротивление при разных температурах:

— 15 °С – от 4 033 до 4 838 Ом;

— 128 °С – от 76.7 до 85.1 Ом;

— напряжение на выходе при 15 °С – от 92.1 до 93.3 % от подаваемого с ЭБУ;

— напряжение на выходе при 128 °С – от 18.1 до 19.7 %.

Перед демонтажем ДТОЖ для последующей проверки или замены на новый из системы охлаждения, необходимо немного слить антифриз. Делается это на остывшем двигателе во избежание травмирования и повреждения деталей двигателя либо инструментов.

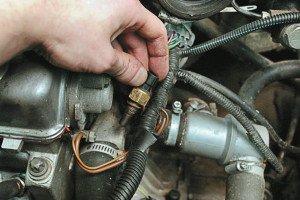

Откручивается датчик гаечным ключом на 19 мм. Для этого следует отвернуть его и снять вместе уплотнительным кольцом.

Измерения проводятся с шагом по 10 °С от точки кипения и до комнатной температуры. Значения сопротивления записываются, а по окончанию сверяются с таблицей.

Вывод

Датчик температуры охлаждающей жидкости довольно простое устройство и проверка его целостности не требует особых знаний и опыта. Для этого достаточно только наличие инструмента для его демонтажа и проверки, а именно гаечный ключ и мультиметр. Если датчик неисправен, его лучше сразу заменить, ремонт не стоит потраченного времени.

Диагностика и ремонт26 января 2017

Электронные приборы для измерения температуры антифриза, циркулирующего по водяной рубашке двигателя, применяются на автомобилях еще со времен СССР. Поломка этого элемента всегда считалась серьезной проблемой, поскольку без контроля температуры в системе охлаждения можно легко перегреть мотор и вывести из строя поршневую группу. Поэтому начинающему автомобилисту важно знать, как вовремя выявить симптомы неисправности температурного датчика, а поменять его не составит большого труда.

Принцип действия и функции прибора

Конструкция и принцип работы измерителя температуры мало изменились с момента его первого применения на авто. За счет современных материалов, используемых при изготовлении датчика, он уменьшился в размерах, а точность показаний выросла. Прибор представляет собой термический переменный резистор, заключенный внутрь металлического корпуса с резьбовым наконечником. При нагреве термоэлемент снижает сопротивление электрической цепи, что позволяет электронному блоку управления (иначе – контроллеру, ЭБУ) определять температуру охлаждающей жидкости.

От работы температурного датчика зависят следующие функции:

1. Традиционно от сигналов измерителя функционирует указатель температуры охлаждающей жидкости.
2. Своевременное включение вентиляторов принудительного охлаждения двигателя при достижении антифризом установленного порога температуры (около 100 °С).
3. Обогащение топливовоздушной смеси и повышение оборотов холостого хода на непрогретом моторе.
4. Во время езды контроллер собирает показания всех датчиков и на этой основе формирует соотношение топлива и воздуха в смеси. Измеритель температуры также участвует в этом процессе.

Конструкцией современного авто может предусматриваться установка нескольких измерителей нагрева, отвечающих за определенные функции. Их расположение бывает разным:

• на верхнем патрубке, ведущем от блока цилиндров к радиатору;
• в корпусе термостата;
• в головке цилиндров;
• непосредственно в радиаторе.

Отличить термоэлементы от других типов датчиков несложно. Все приборы, встроенные в систему охлаждения двигателя и соединенные проводами с контроллером, предназначены для замеров температуры. Единственный момент: когда вы станете искать местонахождение температурного измерителя с целью проверки, не перепутайте прибор с датчиком детонации, встроенным прямо в блок цилиндров. Когда на машине стоит несколько термических элементов, их функции обычно распределяются так:

• измеритель, встроенный в патрубок, участвует в приготовлении топливной смеси для двигателя;
• прибор, стоящий в радиаторе, обеспечивает включение охлаждающего вентилятора (или двух);
• датчик в головке цилиндров отвечает за указатель температуры охлаждающей жидкости.

На большинстве автомобилей низшей и средней ценовой категории применяется один температурный датчик, выполняющий все функции одновременно. Обычно он стоит на корпусе термостата либо на верхнем патрубке радиатора.

Какие симптомы указывают на проблемы с датчиком?

В процессе длительной эксплуатации автомобиля могут наблюдаться явные и косвенные признаки, свидетельствующие о проблемах с температурным датчиком либо его электрической цепью. Первые прямо указывают на необходимость проверки работоспособности прибора:

• перестал работать указатель нагрева мотора на приборной панели;
• охлаждающий вентилятор перестал включаться, хотя водяная рубашка двигателя уже прогрелась до 100 °С;
• протечка антифриза из-под корпуса детали;
• вентилятор запускается невпопад, в том числе и при холодном моторе.

Если на вашем авто проявились перечисленные признаки неисправности датчика температуры охлаждающей жидкости, то смело приступайте к его диагностике и устранению проблемы, о чем будет сказано далее. Косвенные симптомы могут указывать как на поломку измерителя, так и других элементов системы охлаждения либо силового агрегата. Вот самые распространенные из них:

1. Затруднен холодный пуск мотора. Машина заводится, но сразу глохнет, нужно делать несколько повторных попыток. Причиной может служить термоэлемент, датчик положения дроссельной заслонки, недостаточная компрессия или проблемы с зажиганием.
2. Нестабильная работа на холостом ходу. Помимо температурного измерителя на нее влияет исправность свечей зажигания, ДМРВ, форсунок и много других факторов.
3. Температурный режим находится в пределах нормы, но охлаждающая жидкость начинает кипеть. Если вышел из строя термостат либо снизился уровень антифриза в рубашке, то показания прибора могут отличаться от реального положения дел.

Исправность электронного измерителя температуры можно проверить в домашних условиях. Если наблюдаются косвенные симптомы неисправности, то испытание поможет их выявить или исключить из ряда деталей, находящихся «под подозрением». При успешной проверке неполадки придется искать в другом месте или обращаться в ближайшую автомастерскую.

Испытание на работоспособность

Самый эффективный способ проверки – это диагностика с помощью диагностического оборудования, в простонародье – «автосканер». Это наиболее точный способ для выявления любых неисправностей автомобиля, и здесь есть 2 варианта – ехать на сервис либо приобрести сканер для личных нужд. На данный момент второй вариант будет наиболее предпочтительным, т.к. за короткий промежуток времени сэкономит вам много денег. На рынке очень большое количество диагностических приборов на любой вкус и цвет.

Если ваш бюджет ограничен либо вы просто не хотите тратить больших сумм на приобретение устройства, то можем порекомендовать вам адаптер Корейского производителя Scan Tool Pro Black Edition.

Адаптер совместим с 99% авто, начиная с 1993 года выпуска, подключается по Bluetooth либо Wi-Fi к любому устройству на Android и iOS и Windows. Примечательным является тот момент, что, несмотря на свою невысокую стоимость в районе 2 – 2,5 тыс.руб. устройство видит не только двигатель, как большинство бюджетных адаптеров, но и другие узлы, и агрегаты автомобиля. Так же показывает работу всех имеющихся датчиков в вашем авто в режиме реального времени.

Если подобных устройств у вас нет, а ближайший сервис очень далеко, то есть и другой способ проверки, в домашних условиях.

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

1. Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
2. Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
3. Отсоедините от термоэлемента колодку с проводами.
4. Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

• мультиметр или другой прибор, способный мерить сопротивление цепи;
• небольшая емкость для воды (можно обычный стакан);
• термометр со шкалой до 100 °С.

Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.

Перед тем как проверить датчик температуры охлаждающей жидкости под нагревом, прозвоните его контакты омметром. Может статься, что прибор перегорел либо в нем возникло короткое замыкание. Тогда дальнейшие манипуляции теряют смысл и элемент надо менять, поскольку ремонту он не подлежит.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Любой автомобилист понимает, что для обеспечения работоспособности автомобиля очень важна правильная работа охлаждающей системы. По этой причине производители сегодня оборудуют автомобили огромным количеством всевозможных датчиков и регуляторов, которые и предназначены обеспечивать правильное функционирование двигателя внутреннего сгорания. Однако мало кто знает, где именно на транспортном средстве расположен датчик температуры охлаждающей жидкости. И тем более, как в случае необходимости его заменить. Восполнить столь досадное упущение попытаемся в рамках этого полезного материала.

Где располагается датчик температуры ОЖ?

Перед тем как проверять прибор каждый автомобилист должен четко понимать, где он находится. А с этим, между прочим, могут возникнуть определенные проблемы. Дело в том, что каждый производитель самостоятельно определяет место установки прибора. Поэтому в зависимости от марки авто датчик может располагаться в головке блока цилиндров или на верхней магистрали радиаторного устройства, либо же непосредственно в корпусе термостата. Вне зависимости от места установки датчика температуры охлаждающей жидкости, он всегда фиксируется отводящим шлангом, по которому собственно и поступает хладагент в радиатор.

Как понять, что нужна замена?

Определить работоспособности контроллера можно по некоторым признакам. Характерными причинами неполадок с ним могут быть повышенный расход топлива и повышенные холостые обороты, детонация мотора или перегрев, а также затруднительный старт на горячую или когда агрегат прогрет. Многие автомобили имеют электронную систему оповещения о нарушениях. В этом случае о проблемах с датчиком информация появляется на экране приборной панели в виде ошибок.

Как заменить регулятор температуры охлаждающей  жидкости?

Чтобы заменить датчик для начала необходимо из радиатора слить часть хладагента. После нужно отключить устройство с помощью гаечного ключа на 19. При необходимости выполнить проверку устройства. Перед выполнением замены новый прибор обязательно смазывается герметиком. Новый контроллер закручивается на место прежнего и к нему подключается проводка. В систему заливается ранее слитый антифриз.

Подробнее о том, как правильно поменять датчик температуры охлаждающей жидкости будет рассказано в этом видеоматериале:

Опубликовано: 01 сентября 2019

В системе охлаждения ДВС имеется датчик температуры охлаждающей жидкости (сокращенно – ДТОЖ), который измеряет температуру этой самой жидкости с целью образования оптимальной по всем показателям топливной смеси.

Зачем нужен датчик температуры охлаждающей жидкости?

ДТОЖ необходим для постоянного контроля температурных (внутренних) показателей двигателя автомобиля. При работе мотора жидкость, используемая для его охлаждения, «забирает» тепло цилиндров. При этом, естественно, изменяется температура головок и блока цилиндров. Данные изменения как раз и улавливает датчик указателя температуры охлаждающей жидкости, отсылая информацию о них на ЭБУ (электронный блок управления) транспортного средства.

ЭБУ воспринимает сигнал ДТОЖ (каждый сигнал имеет свой номер) и понимает, в каком состоянии находится мотор автомобиля (функционирует при заданной температуре, прогревается, является холодным либо перегретым).

Эти сведения очень важны для системы управления ДВС, так как именно благодаря им она может подправлять все основные показатели функционирования двигателя автомобиля. Зная температуру «сердца» авто, ЭБУ подбирает оптимальный режим его работы, что благотворно сказывается на качестве управления транспортным средством.

Работа описываемого нами датчика позволяет управляющей системе выполнять далее указанные функции:

• Выставление запаздывания и опережения зажигания. Правильно выставленный угол зажигания гарантирует существенное уменьшение объема отработавших газов, снижение расхода горючего, а также он оказывает влияние на ряд важных параметров рациональной эксплуатации ДВС.
• Обогащение бензина (для авто с системой впрыска топлива). Как только блок управления принимает сообщение о малой температуре двигателя (холодный мотор), он сразу же повышает продолжительность импульса на форсунки, что обеспечивает отсутствие колебаний при прогреве ДВС и оптимизацию его функционирования на холостом ходу. При увеличении температуры блок начинает обеднять горючую смесь, за счет чего происходит уменьшение выхлопа и снижение расхода бензина. Если ДТОЖ неисправен, ЭБУ делается «слепым», а это становится причиной потери, загрязнения и чрезмерного (никому ненужного) обогащения смеси.
• Контроль и изменение параметров горючей смеси при разомкнутом и замкнутом контуре. Если имеется неисправность ДТОЖ, блок управления не реагирует на сообщения кислородного датчика (пока хладагент не обретет требуемой температуры), а значит, ЭБУ не будет иметь обратной связи (ведь он не видит номер сигнала) и не сможет улучшать холостой ход и обогащать топливную смесь при холодном моторе. По сути, его работа будет полностью нарушена.

Кроме того, датчик температуры охлаждающей жидкости необходим для контроля вращения коленчатого вала, продувки фильтрующего элемента механизма улавливания паров горючего, блокировки в процессе прогрева гидротрансформатора (его муфты) коробки передач, повышения оборотов холостого хода.

Что собой представляет современный ДТОЖ – его устройство

Еще совсем недавно датчик температуры охлаждающей жидкости (механический) являлся обычным термореле, которое могло лишь поддерживать при закрытом контакте температуру двигателя на номинальном показателе, да обогащать при открытом контакте топливно-воздушную смесь. Сейчас устройство ДТОЖ стало более современным, что и позволило расширить его функциональность, а также свести к минимуму его поломки (датчик наших дней редко глючит, схема его работы более продуманна и надежна).

Современный датчик температуры охлаждающей жидкости представляет собой специальный резистор (его правильное название – термистор), который способен мгновенно изменять свое сопротивление при изменении температуры. Производят такие резисторы из оксида никеля, кобальта и аналогичных материалов, обладающих полупроводниковыми характеристиками. При повышении температуры в термисторе наблюдается повышение числа свободных электронов. Это приводит к тому, что его сопротивление уменьшается.

Описываемый резистор, изменяющий свое сопротивление, «прячут» в теплопроводный защитный корпус, оснащенный соединительным разъемом (электрическим) и специальной крепежной резьбой. Так как температурный коэффициент термистора является отрицательным, датчик имеет максимальное сопротивление в тех случаях, когда мотор холодный. При повышении температуры сопротивление становится меньше, при этом снижается и напряжение ДТОЖ (изначально оно составляет около пяти вольт). Ориентируясь на все эти «скачки», ЭБУ определяет температуру жидкости для охлаждения.

Отметим отдельно, что в последнее время вдобавок к основному датчику, расположенному в патрубке (выпускном) ГБЦ, монтируют дополнительный (его размещают на выходе из радиатора). Такая схема делает процесс определения температуры более совершенным. Установка датчика температуры охлаждающей жидкости (дополнительного) позволяет ЭБУ в разы качественнее выполнять свою работу.

Проверка датчика температуры охлаждающей жидкости

Любая серьезная неисправность ДТОЖ (датчик глючит, его работа только путает ЭБУ, а не помогает и так далее) решается одним способом – выполняется его замена. Но спешить с этим делом не стоит. Разумнее будет провести диагностику ДВС на компьютере, который за пару минут исследует датчик и параметры всей системы охлаждения, а затем выдаст номер (код) ошибки или нескольких ошибок, которые не дают ДТОЖ нормально работать. Зная такой номер, можно сбросить ошибку и спокойно уезжать с автосервиса.

Если же замена действительно необходима (после сброса ошибок он, как и раньше глючит), желательно найти оригинальный ДТОЖ (маркировка изделия имеется на датчике). Специалисты категорически не советуют ставить «левое» изделие, так как его подключение в большинстве случаев не приносит ожидаемого результата. Неоригинальный датчик глючит практически сразу, какая бы фирма его не выпустила.

Диагностику неисправностей датчика охлаждения можно провести визуально. При таком осмотре удается обнаружить следующие проблемы: утечку жидкости для охлаждения; появление трещин в ДТОЖ; ржавление зажимных приспособлений.

Замена устройства при таких неисправностях, конечно же, не требуется. А вот для более серьезного анализа работоспособности интересующего нас элемента необходимо измерить его напряжение и сопротивление. Эти величины определяют при помощи вольтметра и осциллографа (цифровые приборы, которые используются на любой современной СТО), а затем сравнивают полученные значения с теми, которые указаны в техтребованиях к датчику.

Грамотная диагностика ДТОЖ дает возможность со стопроцентной гарантией определить причины его неисправности, например, следующие:

• вышедший из строя вентилятор охлаждения или термостат;
• обрыв проводки;
• потерю напряжения или короткое замыкание и многие другие.

Сколько бы вы не гадали, в чем причина неадекватного функционирования ДТОЖ, установить ее не удастся до тех пор, пока не будет проведена полная и профессиональная диагностика датчика. Напоследок добавим – замена описанного в статье устройства осуществляется только после того, как из системы охлаждения будет слито достаточное количество охлаждающего состава (столько, чтобы датчик находился не в жидкости, а выше нее).

Главная → Обслуживание и Ремонт → Ремонт → Диагностика →
