Где находится датчик температуры охлаждающей жидкости?

Журнал Все Новости Статьи Новинки Фото Видео 15 августа 2017 в 16:00 Рассказываем о коварстве датчика температуры охлаждающей жидкости и учимся вовремя обнаруживать его неисправность. Drive2.ru

Датчик температуры охлаждающей жидкости — копеечная деталь, поломка которой может не только изрядно потрепать нервы автовладельцу, но и вывести из строя двигатель автомобиля. Рассказываем о коварстве устройства и учимся вовремя обнаруживать его неисправность.

Зачем нужен датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости относится к наиболее важным элементам электронной системы любого автомобиля, при этом его нельзя назвать надёжным вне зависимости от того, на машине какой марки и модели он установлен. Именно этот датчик отвечает за работу системы принудительного охлаждения двигателя, а также за показания температуры на приборной панели (если это предусмотрено производителем). От его корректной работы зависит запуск двигателя, смесеобразование и даже расход топлива.

Niva 4×4 / Яндекс.Дзен

Как устроен температурный датчик

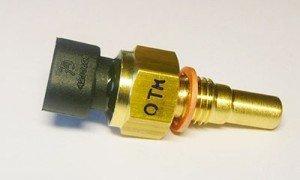

Датчик температуры охлаждающей жидкости имеет компактные размеры и располагается таким образом, чтобы контактировать непосредственно с антифризом в двигателе. Данные, которые получает это устройство, в виде электрического сигнала поступают в электронный блок управления мотором. Тот, в свою очередь, использует их для приготовления правильной топливной смеси и корректировки зажигания, а также управления системой принудительного охлаждения двигателя, по необходимости включая и выключая первую или вторую скорость вентилятора и поддерживая тем самым постоянную рабочую температуру. Данные, которые снимаются с датчика, отображаются на приборной панели и помогают водителю вовремя заметить недогрев или перегрев силового агрегата.

Depositphotos

Принцип работы устройства основан на способности материалов датчика изменять электрическое сопротивление в зависимости от температуры. Датчик состоит из рабочего элемента из чувствительного материала и контактов, которые подключены к электросистеме автомобиля. При некорректной работе устройства «мозги» машины получают неверную информацию, что приводит к подготовке неправильной (слишком богатой или бедной) смеси, а также к некорректной работе системы охлаждения. Это нередко становится причиной закипания антифриза и коробления головки блока цилиндров, а также к переходу автомобиля в так называемый аварийный режим (двигатель не развивает полную мощность, повышается расход топлива).

Depositphotos

Признаки поломки

О существовании датчика температуры охлаждающей жидкости водители вспоминают обычно лишь тогда, когда мотор уже «закипел», либо вот-вот достигнет критической температуры. Насторожить водителя может активация сигнализатора «неисправность двигателя», либо слишком большое (или напротив низкое) значение указателя температуры на «приборке». Нередко поломка датчика длительное время остаётся незамеченной (особенно на машинах без указателя температуры, которых год от года становится всё больше). Косвенными признаками неисправности являются неуверенный запуск и «троение» двигателя, повышение расхода топлива и ухудшение динамики автомобиля. В случае обрыва электрической цепи датчика температуры охлаждающей жидкости или короткого замыкания вентилятор охлаждения двигателя начинает работать на полную мощность и перестаёт отключаться. Подтёки антифриза из-под резьбового соединения датчика — также сигнал к необходимости ревизии устройства или его замены.

Как проверить автомобильный кондиционер.

Как проверить и заменить датчик температуры

Проверить работоспособность датчика температуры довольно просто. Для этого нужно вооружиться мультиметром и «прозвонить» устройство на обрыв цепи, а также снять показатели омметром при разной температуре, воспользовавшись таблицей параметров (найти эту информацию можно в Интернете). При увеличении температуры детали сопротивление между выводами датчика должно уменьшаться. Если устройство не реагирует на изменение температуры или наблюдается обрыв цепи, либо параметры расходятся с заведомо правильными, смело отправляйтесь в магазин за новым датчиком.

Korean-car.ru

Заменить его самостоятельно не составит никакого труда. Для этого достаточно разомкнуть электрический разъём и выкрутить старый датчик, а затем завернуть на его место новый. Важно помнить, что устройство должно хорошо уплотняться (не помешает использовать герметик и прокладку). Помните, что при выкручивании датчика неизбежна утечка антифриза.

Срок службы этого электронного компонента невелик, при этом он оказывает прямое влияние на ресурс мотора. Пренебрегать работоспособностью устройства, особенно учитывая невысокую стоимость детали, нецелесообразно.

7 признаков, что пора сменить ремень ГРМ.

Мотокаталог на Quto

Более 5000 моделей в каталоге

Одна из важнейших систем автомобиля, необходимых для нормальной работы двигателя – это система охлаждения. Ее задача – поддержание оптимальной температуры, необходимой для работы мотора. Один из обязательных элементов этой системы – датчик температуры охлаждающей жидкости. О нем и пойдет сегодня речь.

Зачем нужна система охлаждения?

Датчик температуры охлаждающей жидкости

Эту задачу выполняет датчик температуры охлаждающей жидкости.

Принцип работы

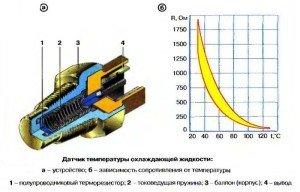

Принцип работы всех датчиков температуры охлаждающей жидкости (ОЖ), основывается на изменении сопротивления специального полупроводникового элемента (терморезистора) от температуры. Чем горячее, тем сопротивление меньше, и наоборот.

Как это работает

Статья в тему:  Подсветка колес и днища автомобиля своими руками, какие штрафы в 2016

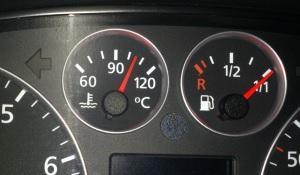

Стрелочный указатель температуры охлаждающей жидкости

На карбюраторных автомобилях, и редко на инжекторах, есть еще отдельный датчик включения вентилятора. Он ничего не измеряет, а только включает вентилятор системы охлаждения при определенной температуре.

Схема подключения датчика температуры охлаждающей жидкости

Двухпроводной: подключается к двум выводам ЭБУ, на один из которых подается опорное напряжение, на втором – измеряется напряжение.Однопроводной: на него подается ток, идущий через прибор, показывающий температуру охлаждающей жидкости, роль второго провода выполняет его корпус, прикрепленный к «массе» (например, металлической детали двигателя). Если его корпус не соприкасается с металлом – применяется второй провод, для соединения с «массой».

Схема подключения датчика температуры ОЖ

Как узнать, что датчик неисправен?

Признаки неисправности датчика температуры охлаждающей жидкости следующие:

1. Не работает указатель температуры охлаждающей жидкости, или не показывает реальную температуру охлаждающей жидкости.
2. «Плавает» температура охлаждающей жидкости.
3. Непрерывно работающий вентилятор системы охлаждения (если инжекторный двигатель).
4. Горит сигнализатор «Check Engine» (Проверь двигатель) (если инжекторный двигатель).
5. Машина перегревается, «кипит» (пар из-под капота, сильное бульканье в расширительном бачке), но вентилятор не включается.

Причиной указанных событий может быть не только выход его из строя, но и другие неисправности (проводки, соединений и другого). Поэтому на инжекторе сначала нужно провести диагностику. Если диагностику сделать невозможно, или у Вас карбюраторный мотор, то сразу переходите к проверке датчика температуры охлаждающей жидкости

Где находится датчик температуры охлаждающей жидкости

Расположение датчика температуры охлаждающей жидкости различается на разных моторах. Наиболее распространенные места установки следующие:

• Двигатель (блок цилиндров, или головка блока);
• Патрубок системы охлаждения, отходящий от двигателя;
• Термостат;
• Радиатор.

Для поиска его на Вашем авто пользуйтесь специальной литературой, ищите на форумах по Вашей модели, тематических сайтах.

Как проверить датчик температуры охлаждающей жидкости

Как проверить датчик температуры охлаждающей жидкости

1. Отсоединить клемму от «минуса» аккумуляторной батареи, как и перед любым ремонтом, связанным с электрикой.
2. Найти датчик. Иногда для этого потребуется демонтировать какие-либо детали.
3. Отсоединить проводку.
4. Выставить на мультиметре предел измерения сопротивления 10000 Ом (если температура меньше 0, то еще больший предел).
5. Приложить щупы мультиметра к выводам датчика (если один вывод – то к нему и к корпусу).
6. Сравнить показанное значение на экране (шкале) прибора с данными нижеприведенной таблицы.

Статья в тему:  Штраф за парковку автомобиля на тротуаре

Зависимость сопротивления датчика температуры охлаждающей жидкости от температуры

Как снять датчик

Крепление может быть различным, поэтому, опять же, ищите информацию по конкретному авто. Но чаще всего он просто закручивается по резьбе. Тогда его корпус имеет шестигранную форму.Последовательность действий следующая:

1. Отсоединяете «минусовую» клемму АКБ.
2. Находите датчик.
3. Отсоединяете проводку.
4. Частично сливаете антифриз (если датчик находится достаточно высоко, это можно пропустить, уточняйте по конкретной модели). Также этого можно не делать, если разыскать заглушку (например, подходящий болт) и быстро поставить ее на место снятой детали.
5. Выкручиваете датчик (если он на резьбе), или открепляете другим способом, предусмотренным конструкцией.

Полная проверка датчика

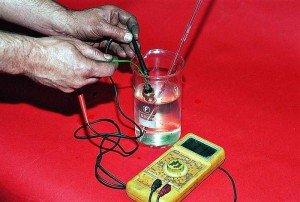

Для нее Вам понадобится, опять же, мультиметр и термометр, который можно погружать в воду и показывающий до 100°C. Порядок выполнения:

1. Подсоединяете к контактам датчика провода мультиметра.
2. Опускаете проверяемую деталь и градусник в емкость с водой.
3. Нагреваете воду, отслеживая температуру и показания мультиметра.

Проверка датчика температуры охлаждающей жидкости

Как Вы уже видели из таблицы, сопротивление датчика меняется от температуры. Если они соответствуют таблице – он в порядке. При изменении значений сопротивления не должно быть резких скачков – это тоже признак неисправности. Если у Вас нет подходящего термометра, можно проводить проверку только при кипящей воде, то есть при 100°C. Сопротивление в таком случае приблизительно должно быть равно 180 Ом.

Как поменять датчик температуры охлаждающей жидкости

Если для проверки Вы не снимали датчик, то надо проделать эту операцию. Приобретите запасную часть. Покупайте только оригинальные детали, или от проверенных фирм, обязательно сохраняйте чеки.

Заключение

Датчик температуры ОЖ – маленькая, но важная деталь. При его неисправности двигателю грозит перегрев, который может обернуться серьезными последствиями. Так что при первых подозрениях на неисправность выясняйте ее причину и устраняйте при первой возможности.
