Датчики на Ваз 2114

!! Инжекторный мотор, установленный на четырнадцатую, обладает “мозгом” – электронным блоком управления двигателем. Чтобы иметь возможность регулировать работу силового агрегата, электроника должна постоянно отслеживать все изменения, которыми сопровождается функционирование мотора. Для этого используются датчики ВАЗ 2114, о которых мы и будем говорить в данной статье.

Из материала вы узнаете, какие датчики стоят на ВАЗ 2114 (информация также актуальна для ВАЗ 2113 и ВАЗ 2115), места их расположения, функциональное назначение и особенности каждого из устройств.

Большая часть рассматриваемых нами агрегатов размещена в подкапотном пространстве. Предлагаем вашему вниманию схему расположения датчиков на двигателе ВАЗ 2114:

Список датчиков ВАЗ 2114:

• Положения распределительного фала (датчик фаз);
• Температуры охлаждающей жидкости ;
• Детонации;
• Давления масла;
• Датчик кислорода (лямбда зонд);
• Положения коленного вала;
• Скорости;
• Холостого хода;
• Массового расхода воздуха;
• Уровня топлива;
• Уровня бензина ;
• Уровня тосола;
• Положения дроссельной заслонки

Теперь рассмотрим датчики и их расположение более детально.

ДКП – устройство, подающее в ЭБУ информацию о положении коленчатого вала. От работы этого узла зависит правильное функционирование систем подачи топливной смеси и зажигания, а также форсунок инжекторного двигателя.

Данное устройство часто называют датчиком синхронизации, так как ЭБУ на основе полученной от ДКПВ информации определяет момент впрыска топлива в цилиндры движка. В случае поломки ДКПВ, в мозги четырнадцатой будет подаваться неправильная информация и двигатель потеряет свою работоспособность, поскольку будут происходить сбои в системе подачи топлива и форсунки не смогут нормально функционировать.

На четырнадцатую устанавливаются ДКПВ индуктивного типа, примерная стоимость нового устройства – 150 – 200 рублей. Расположен ДКПВ неподалеку ремня генератора, вблизи распредвала.

ДПР нередко именуется датчиком фаз. Данное устройство есть у всех четырнадцатых с 16-клапанными двигателями, и у ВАЗ-2114  с 8-ми клапанными моторами с фазированным впрыском топливной смеси.

ДПР передает в ЭБУ данные о текущем цикле работы силового агрегата:

1. Какой клапан открыт,
2. Какая фаза газораспределения реализуется в данный момент.

На основании полученной информации ЭБУ определяет момент впрыска топлива так, чтобы бензин подавался прямо перед тем как откроется впускной клапан.

Расположено устройство на двигателе, возле головки блока цилиндров, неподалеку от воздушного фильтра.

ДПДЗ является одним из ключевых устройств, правильность функционирования которого зависит влияет на работу топливной системы. Как понятно из названия, ДПДЗ передает в мозги четырнадцатой информацию о том, под каким углом в конкретный момент времени размещена дроссельная заслонка

Одна из главных характеристик ДПДЗ – частота сигнала, исходя из изменения которой блок управления движком определяет степень нажатия на педаль газа, что дает возможность мозгам выбрать оптимальный режим охлаждения мотора и количество подаваемого топлива.

ДПДЗ является частью дроссельного узла. Расположен он на корпусе дроссельной заслонки, рядом с датчиком холостого хода.

Правильно работающий ДД – залог нормального функционирования мотора четырнадцатой. В случае его поломки движок будет троить и увеличится расход бензина.

ДД реагирует на вибрации двигателя, информация о которых передается на ЭБУ, что дает возможность ЭБУ подобрать правильный угол опережения зажигания (момент воспламенения бензина в цилиндре).

Устройство закреплено на блоке цилиндров мотора рядом с вентилятором, между 2 и 3 цилиндром.

ДТОЖ (также именуется как датчик температуры двигателя ВАЗ 2114) находится месте, где на корпусе системы охлаждения цилиндров размещен впускной патрубок, к которому подводится трубка для подачи тосола.

ДТОЖ отличается долговечностью и простотой конструкции, единственная его задача – отслеживать изменения температуры жидкости в системе охлаждения мотора. ЭБУ использует данные, полученные от ДТОЖ для регулировки частоты оборотов коленвала, соотношения смеси бензина и воздуха и для подбора угла опережения зажигания.

Благодаря полученным с ДМРВ данным ЭБУ регулирует оптимальное соотношение бензина и газа в топливной смеси, подающейся в форсунки силового агрегата. Если устройство функционирует неправильно, топливная смесь не будет соответствовать требованиям текущего режима работы мотора, что приведет к уменьшению мощности и ухудшению динамики, а также к увеличенному расходу бензина.

Расположен агрегат на патрубке воздушного фильтра мотора. ДМРВ стоит на порядок дороже, чем остальные датчики ВАЗ, его цена варьируется в пределах 5-6 тысяч рублей.

Информация о текущей скорости ДС передает посредством импульсных сигналов (на 1 проезжаемый километр приходится 6004 сигнала). В зависимости от частоты поступления сигналов ЭБУ определяет скорость автомобиля.

Полученная с ДС информация используется  для регулировки оборотов движка в момент его холостой работы. При поломке ДС значительно возрастает расход бензина на холостом ходу, падает тяга силового агрегата и не работает спидометр.

Простейшее устройство поплавкового типа. Расположен ДУТЖ внутри емкости с тормозной жидкостью, передает на ЭБУ информацию о изменении ее количества.

ДК, он же лямбда зонд, передает на блок управления двигателем информацию о уровне содержания кислорода в смеси выхлопных газов. Расположен он в приемном коллектора выхлопной трубы, неподалеку от резонатора.

Все датчики на ВАЗ 2114 являются приборами для считывания показателей, однако ДХХ является одновременно и регулирующим устройством, непосредственно влияющим на работу двигателя на холостом ходу.

Данный агрегат обладает электроприводом и конической иглой, которая входит внутрь дроссельного патрубка. При холостых оборотах ДХХ изменяет положение иглы, открывая либо закрывая патрубок, регулируя тем самым количество подаваемого в дроссельный узел воздуха.

Под ДХХ в дроссельном узле двигателя ВАЗ 2114 выделено специальное посадочное отверстие, так что найти его не сложно. К патрубку он крепится с помощью двух винтов.

Теперь вы знаете функциональное назначение и расположение датчиков на ВАЗ 2114. Удачной вам езды без поломок!

Статья 2:Ваз 2114 усиленная

Содержание статьи:

Приветствую вас дорогие друзья! Сегодня я расскажу вам значение разнообразных датчиков, которые помогают нам управлять сложной системой такого автомобиля, как ВАЗ 2114 с инжекторной системой подачи топлива. Конечно, многие из вас знакомы с большинством из них, однако некоторые и вовсе могут вызвать удивления даже у владельца нового поколения классики. Главная цель измерительных приборов, сообщить водителю об изменениях в состоянии определенных агрегатов и автомобильных узлов. Неисправный датчик, естественно не сможет выполнить такую функцию, а это в свою очередь, приведет к различного рода последствиям. Поэтому вы обязаны непросто обращать внимание на сигнальные огни в панели управления, но и знать их месторасположение для своевременной замены. Датчики на Ваз 2114 весьма разнообразны, ведь наш любимый отечественный гигант по производству автомобилей АвтоВАЗ, оснащает модель пятнадцатью измерительными приборами, которые демонстрируют различные и важные значения.

• Температура и уровень охлаждающей жидкости
• Давления масла в двигателе
• Топливный уровень
• Датчик холостого хода
• Уровень тормозной жидкости
• Уровень воздушного расхода
• Датчик скорости
• Фазовый, сообщает о положении распредвала
• Положения коленчатого вала
• Наблюдающий за положением заслонки дросселя
• Концентрация кислорода
• Неровной дороги
• Детонации
• Датчик температуры воздуха окружающей среды

Некоторые из вас сейчас подумали, – «где же он отыскал столько датчиков, ведь на панели приборов их всех нет». Предвидя ваше возмущение, отвечаю. Не все измерительные приборы передают информацию непосредственно водителю, некоторые из них взаимодействуют с другими агрегатами автомобиля для автоматической корректировки их работы. Например, датчик коленчатого вала, взаимодействует с системой управления двигателем, которая исходя из представленных данных регулирует зажигание и уровень впрыска топлива. Если машина теряет тягу или плохо заводиться, скорей всего виноват он. Найти его можно на крышке масляного насоса. С этим, надеюсь разобрались? В таком случае предлагаю рассмотреть основные измерительные приборы.

Датчик – главный сигнал к действию

Начнем с самого простого, с которым знаком каждый из вас — датчиком скорости. Инжектор осуществляет большинство процессов для стабильной работы автомобиля, поэтому основная часть измерительных приборов взаимодействует с ним, не исключение и датчик скорости. Если ранее вы уже владели Жигулями более старых моделей, то советую не применять свои знания в этой модели.

Здесь он помимо основной своей функции, которая заключается в импульсные передачи текущей скорости на спидометр, помогает регулировать работу двигателя. Контроллер, встроенный в него регулирует подачу воздуха обходя дроссельную заслонку, что помогает добиться более стабильного холостого хода. Поэтому если он нестабильный, а также повышается расход топлива, понижается тяга мотора или плохо функционирует спидометр, виной тому может быть датчик скорости. Расположение его не изменилось – на коробке передач.

Датчик температуры, несомненно один из главных «оповестителей», ведь он предупреждает о перегреве мотора. Из своего опыта скажу, да и многие из вас, наверное, знают, что причины могут быть самые разные. То помпа или же патрубки потекли, термостат «накрылся», а может вентилятор. Все это приводит к повышению температуры охлаждающей жидкости, а значит перегреву. Подобный измерительный прибор, предупредит вас о повышении градуса тосола, тем самым спасет двигатель от печальных последствий. Вам же нужно в постоянном режиме следить за ним. Если вы не прозевали момент и установили поломанный агрегат, найти его можно на термостате. Это один из тех измерительных приборов, которые не изменились в сравнении с прошлыми моделями автомобиля.

Немного о датчике масляного давления

Масло – ключевой элемент в работе двигателя. Оно значительно снижает трение, что продлевает жизнь многим механизмам силового агрегата. Однако для получения подобных свойств, необходимо высокое давление жидкости. Датчик масляного давления, поставит вас в известность в случае его падения, что убережет двигатель от поломки и сэкономит немалые средства.

Признаки неисправности вы тут не обнаружите, если лампа давления загорелась, немедленно глушите мотор. Лично я из-за этого устройства, загубил немало двигателей еще старенького Жигули 2105. То масляный насос вышел из строя, то масло попалось низкого качества, а было и такое, что оно просто вытекало из сальника. Будь у меня рабочий датчик, этого удалось бы избежать. Однако случается, что с двигателем все нормально, а барахлит электроника, тогда лучше убедиться в этом наверняка. Конечно, вас интересует как проверить жизненно важный прибор для автомобиля? Да очень просто, если у вас нет нового экземпляра, тогда бегите к соседу за манометром. В то место где находится отверстие под датчик вставляем конец измерителя и смотрим на его показания. Процедуру проделываем на заведенном двигателе. Минимальная отметка рабочего мотора составляет 0,65 кгс/см2, если так, тогда выдохните с облегчением, у вас просто вышел из строя измерительный прибор.

Датчик массового расхода воздуха

С датчик массового расхода воздуха, знаком не каждый. Однако он играет важнейшую роль в регулировке потребляемого воздуха. Плохая тяга и нестабильный холостой ход и тут являются главными признаками неисправности. Находится он на патрубке воздушного фильтра.

Если он неисправен, приготовьте значительную сумму, ведь это самый дорогой из подобных агрегатов и цена на него может больно укусить. Датчик уровня топлива, как и во многих других марках автомобилей, расположен в баке и сообщает вам о количестве жидкости. Благодаря ему у вас есть возможность вовремя завернуть на АЗС.

Ваз 2114 – комфортная и современная отечественная машина. Вы наверняка уже не раз это замечали. Инжектор, а также 8 клапанов двигателя, делают ее еще и экономичной. Однако, как и любая машина некоторые агрегаты могут выйти из строя. Оповестительные приборы обязательно помогут вам своевременно обнаружить неисправности. Всего доброго, дорогие читатели, не забываем подписываться на новые статьи и оставлять свои комментарии.

Несмотря на то, что автомобиль имеет немалое количество установленных датчиков отвечающих за различные параметры его работы, только несколько из них, составляют наибольшую важность. К ним относится и датчик детонации ваз 2114.

Это устройство применяется для фиксации состояний вибрации (детонации) топлива при его непосредственном сгорании внутри двигателя.  Кроме того, происходит постоянная передача данных в виде сигналов в ЭБУ автомобиля. В результате, электронный блок корректирует (изменяет) угол опережения зажигания. Важность устройства обусловлена, тем, что при его отказе или сбоях в работе, ЭБУ не получает от него достоверные данные, как результат — отсутствие гашения процесса детонации. Вышеуказанные обстоятельства разрушительным образом действует на двигатель автомобиля. Потому, халатное отношение или несвоевременность замены детали, может погубить любой мотор. И это не преувеличение.

Содержание

Где находится датчик детонации Ваз 2114

Он располагается между вторым и третьим цилиндром на блоке двигателя (если производить осмотр по направлению со стороны радиатора). Его расположение с точки зрения обеспечения простого, беспрепятственного доступа, удобно реализовано в восьми клапанных двигателях. Но в более сложных моторах (16 клапанов), появляется некоторое неудобство. Связано это с высокой плотностью и нагромождением агрегатов в подкапотном пространстве.

Наиболее распространенные неисправности

Признаки неисправности датчика детонации Ваз 2114

Как проверить датчик детонации ваз 2114

• проверка мультиметром;
• тестирование работы без снятия.

Проверка мультиметром предполагает снятие самого изделия. Потребуется установить переключатель режима мультиметра в положении 200 милливольт постоянного тока. После чего, присоедините щупы к двум контактам датчика детонации. Поместите металлический болт внутрь отверстия изделия. Возьмите инструмент (например, отвертку) и произведите небольшие постукивания по корпусу болта. При этом, показания на дисплее должны изменяться в сторону увеличения переменного напряжения. При отсутствии изменений параметров на дисплее, факт неисправности детали будет очевидным.

Второй метод — без снятия датчика детонации на Ваз 2114, заключается в следующем. Вначале вы должны завести двигатель автомобиля и поддерживать его обороты в пределах от полутора тысяч до двух тысяч. Параллельно необходимо найти датчик и свободно дотянутся до него. После чего, возьмите удобный металлический инструмент или приспособление, постучите по детали несколько раз с нарастающим усилием (главное не переусердствовать). Если устройство исправное, обороты двигателя при простукивании должны подняться (вспоминаем принцип и работы и корректировку со стороны ЭБУ). Если после постукиваний никакой реакции не происходит, следует демонтировать датчик и проверить его досконально тем же мультиметром.

В любом случае, рекомендуется произвести визуальный осмотр самого изделия и обратить внимание на следующие особенности:

• плотность крепления и соединения датчика;
• степень коррозии и загрязнения на корпусе устройства;
• контактное соединение (со временем оно может окислиться и частично или полностью потерять проводимость).

Замена датчика детонации ваз 2114

Итак, после получения большого блока теоретической информации, приступим к практическим занятиям и разберем досконально весь процесс замены (снятия) датчика.

Двигатель 8 клапанов Для выполнения работ понадобится ключ или головка на 13.

1. Получаем свободный доступ и откручиваем крепежную гайку.
2. После чего отсоединяем контактные провода из разъема устройства.
3. Извлекаем деталь.

Обратная установка производится в противоположной последовательности. Все достаточно просто.

Двигатель 16 клапанов Инструменты используем те же что и в первом случае. Прибавляется лишь необходимость снятия защиты ДВС и обеспечения удобного положения и доступа под днищем автомобиля. Для этого можно поместить авто на эстакаде или ремонтной яме. Процесс снятия и установки аналогичен первому примеру.

Полезные советы

На Гранте аналогичный мотор,так что видео актуально и для Ваз 2114

Конструкция датчика

Датчик давления масла ВАЗ 2114 имеет такую же конструкцию, как и аналогичные приборы, устанавливаемые на другие машины. Его основу составляют три компонента:

• корпус;
• чувствительная мембрана;
• механизм, обеспечивающий своевременную передачу сигнала.

При включении двигателя все элементы цепи находятся в сомкнутом положении, в связи с чем на приборной панели загорается соответствующий индикатор. Его появление свидетельствует об исправности системы.

Мембрана при старте прогибается, тем самым замыкая контакты и передавая информацию о достаточном уровне масляной жидкости. Это происходит потому, что повышается давление в системе. В результате смазка начинает сдавливать мембрану.

Если по каким-либо причинам давления в системе недостаточно, то описанный процесс не происходит. Поэтому на приборной панели индикатор продолжает гореть, а не гаснет после того, как двигатель прогревается.

Почему лампочка не гаснет

Основным достоинством, которым обладают все датчики уровня, является их низкая цена. Поэтому, если неисправность, о которой свидетельствует горящий индикатор, возникла именно в этом элементе, то никаких проблем с его заменой не возникнет. Однако во многих случаях лампочка на приборной панели «сообщает» о более серьезных проблемах.

К числу основных причин, из-за которых загорается индикатор, относятся следующие явления:

1. Механизм передачи сигнала от датчика вышел из строя.
2. Возникли повреждения в проводах, которые соединяют данный элемент с бортовой электроникой автомобиля.
3. Низкий уровень масла.
4. Неисправность масляного насоса.
5. Загрязненный фильтр.

Наибольшие сложности возникают в случаях, когда индикатор сигнализирует о последних двух неисправностях. Если поломка образовалась в топливном насосе, или забился фильтр, то в мотор либо поступает недостаточно смазки, либо материал имеет много вредных примесей. В результате двигатель достаточно быстро выйдет из строя, так как жидкость не снижает трение компонентов силового агрегата.

Проверка работоспособности датчика

Если на приборной панели загорелся соответствующий индикатор, то необходимо, прежде всего, проверить уровень масла в системе. В подобных обстоятельствах рекомендуется использовать манометр. Он устанавливается на место датчика. При работающем моторе манометр должен показать давление, превышающее 0,65 атмосферы. В таком случае потребуется замена датчика давления. Если же показатели будут отличаться, значит, речь идет о неисправности в масляном насосе или фильтре.

Есть и другой способ проверки устройства, не требующий наличие манометра. Для этого потребуется выкрутить датчик давления и провернуть стартер. Причем двигатель должен оставаться выключенным. В случаях, когда неисправность кроется именно в ДДМ, то из отверстия, к которому крепится прибор, должна вытечь масляная жидкость. Описанный метод проверки не дает 100% результата. Он лишь демонстрирует, что система подачи масла работает нормально.

Третий способ проверки требует наличие вольтметра и смотровой ямы. Процедура осуществляется следующим образом:

1. Автомобиль устанавливается на смотровую яму.
2. Снимается защита мотора.
3. Запускается двигатель.
4. Отсоединяется провод, который подключается к колодке.
5. Посредством вольтметра, подсоединив прибор к колодке, оценивается уровень напряжения. Оно должно быть не менее 12 В.

Если все описанные способы не выявили неисправность, тогда следует проверить работоспособность блока индикации и всех проводов.

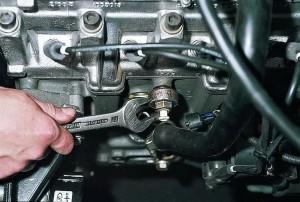

Замена

Замена датчика уровня масла на ВАЗ 2115 производится по тому же алгоритму, что и на ВАЗ 2114.

Сама процедура выполняется достаточно просто, если соблюдать определенные условия. Прежде всего, автомобиль устанавливается на смотровую яму. Затем выполняются следующие действия:

1. Останавливается двигатель и снимаются клеммы с аккумулятора.
2. Демонтируется защита моторного отсека.
3. Снимается наконечник провода с колодки, которая располагается около фильтра.
4. При помощи тряпки или ветоши очищается датчик.
5. Посредством торцевого ключа откручивается элемент от места крепления.
6. Датчик вынимается аккуратно. Необходимо следить за тем, чтобы не повредился поплавок.
7. Устанавливается новый прибор.

Важно помнить, что работы производятся при остывшем двигателе. Мало не должно быть горячим.

Если после замены вновь возникает течь в районе, где находится ДДМ, то, вероятно, из строя вышел клапан сброса избыточного давления. Последний крепится к масляному насосу. Данную неисправность необходимо устранить в течение 2-3 недель, иначе в дальнейшем из строя выйдут другие элементы. В частности, первым на очереди окажется масляный насос.

Все автомобилисты должны помнить о том, что наличие масла в двигателе – это залог длительной службы силовой установки. Если возникают подтекания, то их следует своевременно исправлять, заменяя фильтра, кольца и другие компоненты. Отслеживать уровень масла позволяют соответствующие датчики, сигнализирующие о недостаточном количестве смазочного материала.

Видео: замена масляного датчика на ВАЗ 2114-15

В случае если в двигателе возникает какая-либо проблема, на панели приборов в салоне немедленно загорается тревожная лампочка. В ситуации когда неисправность малозначительная, то она гаснет приблизительно через секунду после запуска силового агрегата. Примерно столько времени требуется бортовому компьютеру, чтобы провести диагностику.

Если же поломка достаточно серьезна, то ЭБУ сигнализирует об этом, выдавая те или иные коды ошибок. Так:

• 2 означает, что проблемы возникли с датчиком уровня топлива;
• 13 – нет сведений о качестве воздуха;
• 14-15 – не контролируется уровень антифриза;
• 19 – некорректные показатели от датчика коленвала;
• 21-22 – неполадки с дроссельной заслонкой;
• 23-25 – отказал прибор, фиксирующий температуру воздуха;
• 24 – не работает измеритель скорости;
• 33-34 – неполадки в ДМРВ;
• 35 – сбит регулятор холостого хода;
• 43 – поломка датчика детонации;
• 61 – не подаются данные от прибора, замеряющего уровень кислорода.

Знание кодов позволяет быстрее разобраться с проблемами.

Это датчик, фиксирующий положение заслонки дросселя. Его показания нужны для того, чтобы бортовой компьютер смог рассчитать:

• длительность впрыска горючего;
• угол опережения срабатывания зажигания;
• режим работы всей силовой установки;
• момент ускорения и пр.

Если этот прибор оказывает, то фиксируемые им сведения замещаются данными от ДПКВ и ДМРВ. Поломка обычно сопровождается неустойчивой работой двигателя.

В автомобилях ВАЗ этот прибор контроля представляет собой полимерную пленку с графитовым напылением. В целом практика показывает, что именно указанный датчик чаще всего ломается.

Автомобиль в этом случае:

• передвигается рывками;
• торможение силовой установкой часто отсутствует;
• имеются при разгоне «провалы».

В то же время лампочка «Проверьте двигатель» довольно часто не включается. ЭБУ определяет отказ, только если происходит короткое замыкание, но когда графитовые дорожки изношены частично – диагностика эффекта не дает. Полная утеря контакта приводит к тому, что холостой ход машины удерживается максимум на отметке 1,5 тысячи оборотов.

Иногда наблюдается изменение показаний этого контролирующего прибора в пределах до 5 процентов, когда газ отпущен. В то же время компьютер будет полагать, что водитель в полную силу давит на упомянутую ранее педаль – в итоге обороты на холостом ходу начинают произвольно «плавать». С такой проблемой ездить на машине попросту опасно.

Контролирует функции регулятора давления горючего. На ВАЗ, как правило, устанавливается механического типа прибор, который не сопряжен с ЭБУ. Следовательно, поломка системой не определяется. В этом случае, как правило, возникают проблемы:

• относительно запуска двигателя;
• повышенное потребление горючего;
• излишнее содержание СО в выхлопе.

В 2115 он устанавливается на рампу и соединен обратным отводом топлива с бензобаком, и рукавом с впускающим воздушным коллектором. Определить исправность этого датчика можно при помощи манометра, подключенного непосредственно к топливной рампе. В норме на холостом ходу показания должны быть:

• до 2,4 бар, если вакуумная трубка была надета;
• до 3,25 если снята.

Низкое давление нередко еще свидетельствует, что неисправен топливный насос. В то же время высокое говорит о свободном оттоке горючего из магистрали назад в бак.

При отказе РДТ наблюдаются такие неисправности:

• двигатель работает неустойчиво;
• на холостом ходу глохнет;
• слишком низкая или высокая скорость вращения коленвала;
• потеря мощности мотора;
• перерасход бензина.

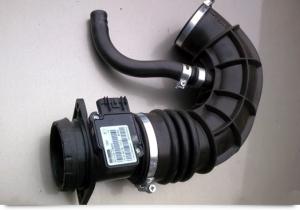

Этот контролирующий прибор отслеживает уровень массового расхода воздуха. В основе его платиновая нить, охлаждаемая атмосферой. Ее при этом нагревают электричеством. В зависимости от потребляемого напряжения рассчитывается актуальный расход топлива и воздуха. Если он отказывает, то его показания ЭБУ замещает данными поступающими от ДПЗД и ДПКВ.

Негодность этого датчика проявляет себя:

• слишком большим потреблением топлива;
• нестабильной работой двигателя на холостом ходу;
• внезапной остановкой после повышения мощности;
• проблемами с запуском.

Самым простым способом определить его неисправность остается замена на заведомо работающий прибор.

Он определяет, в каком именно угловом положении пребывает распределительный вал машины. Располагается устройство недалеко от фильтра воздуха, на блоке цилиндров. При его поломке форсунки будут открываться попарно, в параллельном режиме. В этом случае отмечается повышение расхода бензина приблизительно на 10 процентов.

Этот датчик указывает ЭБУ настоящее положение коленвала. Является индукционным, то есть при вращении указанного выше узла, производит определенные импульсы, частота которых позволяет компьютеру сделать нужный расчет. При потере сигнала происходит остановка силового агрегата. То есть его неисправность не позволит даже добраться до автосервиса. В прочем ломается он очень редко.

В этой ситуации ЭБУ покажет код ошибки – 0335. Впрочем, это не всегда значит, что пришел в негодность именно ДПКВ. Иногда такая же комбинация появляется, если ненадлежащим образом работает ДМРВ.

Сигнализирует о температуре антифриза и является, по сути, термистором. То есть чем сильнее он нагревается, тем больше падает его сопротивление. Располагается датчик неподалеку от головки блока цилиндров и рядом с термостатом. Его сигнал поступает и на бортовой компьютер, и на вентилятор радиатора.

Его часто путают с датчиком температуры, но предназначение последнего – передавать сведения только на приборную панель.

ДТОЖ очень редко выходит из строя. С ним скорее могут происходить такие неприятности:

• обрыв контакта внутри;
• разрушение изоляции;
• разрыв питающих проводков (их чаще всего цепляет трос газа, находящийся в непосредственной близости).

Поломка ДТОЖ приводит к тому, что ЭБУ полагает, будто температура мотора равна нулю градусов и направляет соответствующую команду регулятору подкачки воздуха. В этой ситуации подача топлива не будет оптимальной – в итоге возникают проблемы с запуском двигателя при морозе. В то же время после того, как мотор все же заработает, спустя две минуты компьютер сообщит о нагреве антифриза до 80 градусов Цельсия.

В жаркую погоду, когда автомобиль стоит в заторе, неисправный ДТОЖ может спровоцировать другие серьезные проблемы. В частности, ЭБУ будет полагать, что температура охлаждающей жидкости остается в норме, и, следовательно, не произведет перерасчета угла опережения срабатывании зажигания. В итоге мощность упадет, и двигатель заглохнет.

Этот контролирующий прибор располагается непосредственно на коробке переключения скоростей. ВАЗ с инжекторным двигателем снабжается датчиками на шесть импульсов. Выход из строя его приводит только к незначительному снижению характеристик транспортного средства. Если был частично утрачен контакт, то двигатель на холостом ходу может глохнуть.

Он необходим для того, чтобы точно определять угол опережения зажигания. Он практически никогда не ломается. В то же время его разъемы нуждаются в регулярном очищении от грязи. Обычно проблемы возникают в связи с обрывом проводов, идущих к датчику. Проверка требуется в тех ситуациях, когда включается сигнал неполадки, при том, что двигатель работает на 3 тысячах оборотов и более.

Устанавливается возле глушителя. Он определяет, сколько в выхлопе остается кислорода. Его данные необходимы для того, чтобы надлежащим образом откорректировать подачу горючего в двигатель. При наличии кислорода доля бензина увеличивается. Компьютер способен только определить полный отказ датчика.
