Датчик температуры наружного воздуха для ВАЗ 2114: назначение, причины поломки и способы их устранения

Диагностика и ремонт26 января 2017

Электронные приборы для измерения температуры антифриза, циркулирующего по водяной рубашке двигателя, применяются на автомобилях еще со времен СССР. Поломка этого элемента всегда считалась серьезной проблемой, поскольку без контроля температуры в системе охлаждения можно легко перегреть мотор и вывести из строя поршневую группу. Поэтому начинающему автомобилисту важно знать, как вовремя выявить симптомы неисправности температурного датчика, а поменять его не составит большого труда.

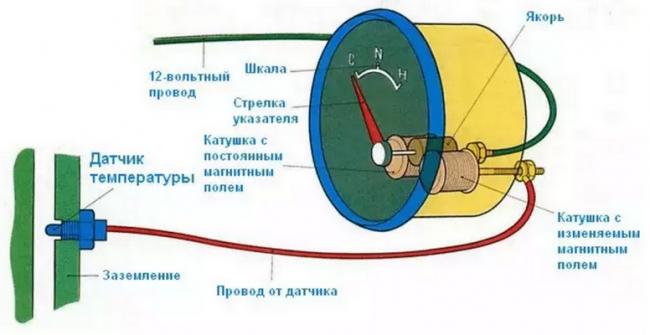

Принцип действия и функции прибора

Конструкция и принцип работы измерителя температуры мало изменились с момента его первого применения на авто. За счет современных материалов, используемых при изготовлении датчика, он уменьшился в размерах, а точность показаний выросла. Прибор представляет собой термический переменный резистор, заключенный внутрь металлического корпуса с резьбовым наконечником. При нагреве термоэлемент снижает сопротивление электрической цепи, что позволяет электронному блоку управления (иначе – контроллеру, ЭБУ) определять температуру охлаждающей жидкости.

От работы температурного датчика зависят следующие функции:

1. Традиционно от сигналов измерителя функционирует указатель температуры охлаждающей жидкости.
2. Своевременное включение вентиляторов принудительного охлаждения двигателя при достижении антифризом установленного порога температуры (около 100 °С).
3. Обогащение топливовоздушной смеси и повышение оборотов холостого хода на непрогретом моторе.
4. Во время езды контроллер собирает показания всех датчиков и на этой основе формирует соотношение топлива и воздуха в смеси. Измеритель температуры также участвует в этом процессе.

Конструкцией современного авто может предусматриваться установка нескольких измерителей нагрева, отвечающих за определенные функции. Их расположение бывает разным:

• на верхнем патрубке, ведущем от блока цилиндров к радиатору;
• в корпусе термостата;
• в головке цилиндров;
• непосредственно в радиаторе.

Отличить термоэлементы от других типов датчиков несложно. Все приборы, встроенные в систему охлаждения двигателя и соединенные проводами с контроллером, предназначены для замеров температуры. Единственный момент: когда вы станете искать местонахождение температурного измерителя с целью проверки, не перепутайте прибор с датчиком детонации, встроенным прямо в блок цилиндров. Когда на машине стоит несколько термических элементов, их функции обычно распределяются так:

• измеритель, встроенный в патрубок, участвует в приготовлении топливной смеси для двигателя;
• прибор, стоящий в радиаторе, обеспечивает включение охлаждающего вентилятора (или двух);
• датчик в головке цилиндров отвечает за указатель температуры охлаждающей жидкости.

На большинстве автомобилей низшей и средней ценовой категории применяется один температурный датчик, выполняющий все функции одновременно. Обычно он стоит на корпусе термостата либо на верхнем патрубке радиатора.

Какие симптомы указывают на проблемы с датчиком?

В процессе длительной эксплуатации автомобиля могут наблюдаться явные и косвенные признаки, свидетельствующие о проблемах с температурным датчиком либо его электрической цепью. Первые прямо указывают на необходимость проверки работоспособности прибора:

• перестал работать указатель нагрева мотора на приборной панели;
• охлаждающий вентилятор перестал включаться, хотя водяная рубашка двигателя уже прогрелась до 100 °С;
• протечка антифриза из-под корпуса детали;
• вентилятор запускается невпопад, в том числе и при холодном моторе.

Если на вашем авто проявились перечисленные признаки неисправности датчика температуры охлаждающей жидкости, то смело приступайте к его диагностике и устранению проблемы, о чем будет сказано далее. Косвенные симптомы могут указывать как на поломку измерителя, так и других элементов системы охлаждения либо силового агрегата. Вот самые распространенные из них:

1. Затруднен холодный пуск мотора. Машина заводится, но сразу глохнет, нужно делать несколько повторных попыток. Причиной может служить термоэлемент, датчик положения дроссельной заслонки, недостаточная компрессия или проблемы с зажиганием.
2. Нестабильная работа на холостом ходу. Помимо температурного измерителя на нее влияет исправность свечей зажигания, ДМРВ, форсунок и много других факторов.
3. Температурный режим находится в пределах нормы, но охлаждающая жидкость начинает кипеть. Если вышел из строя термостат либо снизился уровень антифриза в рубашке, то показания прибора могут отличаться от реального положения дел.

Исправность электронного измерителя температуры можно проверить в домашних условиях. Если наблюдаются косвенные симптомы неисправности, то испытание поможет их выявить или исключить из ряда деталей, находящихся «под подозрением». При успешной проверке неполадки придется искать в другом месте или обращаться в ближайшую автомастерскую.

Испытание на работоспособность

Самый эффективный способ проверки – это диагностика с помощью диагностического оборудования, в простонародье – «автосканер». Это наиболее точный способ для выявления любых неисправностей автомобиля, и здесь есть 2 варианта – ехать на сервис либо приобрести сканер для личных нужд. На данный момент второй вариант будет наиболее предпочтительным, т.к. за короткий промежуток времени сэкономит вам много денег. На рынке очень большое количество диагностических приборов на любой вкус и цвет.

Если ваш бюджет ограничен либо вы просто не хотите тратить больших сумм на приобретение устройства, то можем порекомендовать вам адаптер Корейского производителя Scan Tool Pro Black Edition.

Адаптер совместим с 99% авто, начиная с 1993 года выпуска, подключается по Bluetooth либо Wi-Fi к любому устройству на Android и iOS и Windows. Примечательным является тот момент, что, несмотря на свою невысокую стоимость в районе 2 – 2,5 тыс.руб. устройство видит не только двигатель, как большинство бюджетных адаптеров, но и другие узлы, и агрегаты автомобиля. Так же показывает работу всех имеющихся датчиков в вашем авто в режиме реального времени.

Если подобных устройств у вас нет, а ближайший сервис очень далеко, то есть и другой способ проверки, в домашних условиях.

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

1. Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
2. Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
3. Отсоедините от термоэлемента колодку с проводами.
4. Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

• мультиметр или другой прибор, способный мерить сопротивление цепи;
• небольшая емкость для воды (можно обычный стакан);
• термометр со шкалой до 100 °С.

Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.

Перед тем как проверить датчик температуры охлаждающей жидкости под нагревом, прозвоните его контакты омметром. Может статься, что прибор перегорел либо в нем возникло короткое замыкание. Тогда дальнейшие манипуляции теряют смысл и элемент надо менять, поскольку ремонту он не подлежит.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

•
•
•

•
•
•

Виды датчиков охлаждающей жидкости

Термодатчик представляет собой переменный резистор, изменяющий показания сопротивления в зависимости от температуры двигателя. На автомобилях ВАЗ 2114 существует два вида температурных датчиков:

• Температуры охлаждающей жидкости. Используется электронным блоком управления для определения температуры в системе охлаждения. На основании полученных сведений ЭБУ включает/выключает вентилятор и меняет состав топливо-воздушной смеси.
• Указателя температуры охлаждающей жидкости. Передаёт показатели на стрелочный прибор. Таким образом осуществляется информирование водителя о температуре силового агрегата.

Как поменять датчик температуры на ВАЗ-2115

Инструкция по замене ДТОЖ ВАЗ-2115 понятна даже новичку:

Читайте также:  Обзор лучших наборов инструментов для авто в 2020 году

1. Демонтируйте старую модель, предварительно слив с машины тосол.
2. Воспользовавшись ключом на 21, поставьте новый агрегат в нужное место.
3. Закручивая резьбу, нанесите термогерметик.
4. Залейте новый антифриз, перед этим специальным средством желательно очистить всю охлаждающую систему.

Почему может не работать новый агрегат:

1. Возможно, вы купили бракованное приспособление, вот почему специалисты рекомендуют проверять исправность изделия мультиметром.
2. Если была утечка антифриза, есть вероятность пачкания генератора.
3. Плотнее закрутите датчик.

Поэтапную видеоинструкцию по замене датчика температуры охлаждающей жидкости можно посмотреть ниже:

Где находится датчик температуры двигателя у ВАЗ 2114?

Месторасположение ДТОЖ в зависимости от его вида. Датчик температуры двигателя на ВАЗ 2114 расположен в месте соединения выходного патрубка рубашки охлаждения и термостата. Для беспрепятственного доступа к детали потребуется убрать в сторону корпус воздушного фильтра. Более подробно определить расположение датчика можно, обратив внимание на фото.

ДУТОЖ располагаетсяниже термостата в головке блока цилиндров.

Оба датчика устанавливаются на силовой агрегат с помощью резьбового соединения. Передача сведений электронному блоку управления и стрелочному указателю осуществляется при помощи проводов. Определить вид детали можно без наличия специализированного образования. Для этого достаточно посчитать количество проводов, подключенных к детали. Датчик указателя температуры охлаждающей жидкости подключен с помощью одного провода, ДТОЖ – с помощью двух.

Где находится датчик температуры ОЖ

Система охлаждения на автомобилях бывает трех типов:

• Смешанная;
• Воздушная;
• Жидкая.

В случае с ВАЗ 2114 мы имеем дело с системой охлаждения последнего типа, которая работает на жидком тосоле или антифризе.

Сама система включает в себя следующие компоненты:

• Вентилятор радиатора;
• Радиатор отопления;
• Радиатор охлаждения;
• Рубашка системы охлаждения;
• Насос;
• Расширительный бак;
• Патрубки соединения;
• Датчик температуры охлаждающей жидкости.

Не ищите ДТОЖ на радиаторе, хотя именно там он располагается на остальных моделях ВАЗ. Тогда где находится датчик температуры двигателя на ВАЗ 2114? На блоке мотора.

Признаки неисправности ДТОЖ

Владелец может самостоятельно определить необходимость замены детали. Выход из строя детали сопровождается следующими признаками:

• Увеличение расхода топлива. ЭБУ на основе неправильных данных некорректно подбирает соотношение топлива и воздушной массы в рабочей смеси. Богатая смесь при прогретом двигателе приводит к увеличению расхода.
• Перегрев двигателя. Включение вентилятора охлаждения с опозданием приводит к повышению температуры жидкости в рубашке. При перегреве силового агрегата металлические детали расширяются, это усиливает трение между вращающимися частями и снижает срок их службы.

• Двигатель долго прогревается. Вентилятор охлаждения срабатывает заранее. Жидкость, проходящая через радиатор, постоянно охлаждается. Это приводит к снижению температуры и увеличению времени прогрева силового агрегата.

Для чего нужен ДТОЖ?

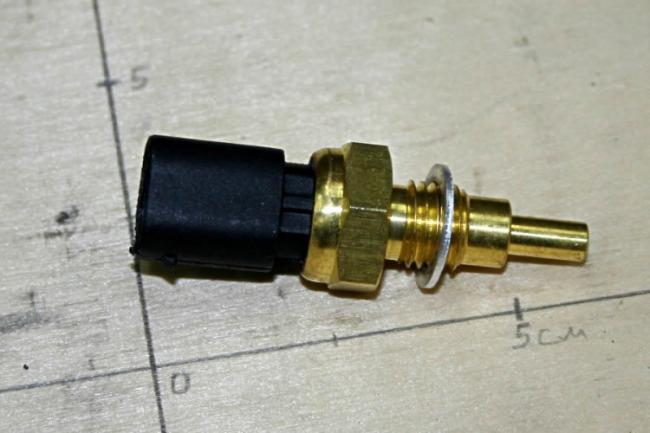

Внешний вид ДТОЖ для ВАЗ 2114

Датчик температуры охлаждающей жидкости, или просто ДТОЖ, является одним из самых важных измерительных приборов. Расположен он в моторном отсеке и отвечает за измерение температуры охлаждающей жидкости (ОЖ) в системе. В качестве измерительного элемента в детали установлен указатель, который называется термистор – резистор, изменяющий сопротивление тока зависимо от температуры двигателя. Эта информация нужна для корректировки параметров двигателя:

• Работы коленчатого вала.
• Состава горючей смеси.
• Быстрого прогрева двигателя при запуске.
• Поддержки стабильности на всех режимах.

Несмотря на всю важность такого прибора для ВАЗ 2114, принцип его действия сравнительно несложный. Он говорит нам о изменениях по температуре ОЖ и передает нужную информацию электронному блоку управления (ЭБУ).

Читайте также:  Тюнинг салона ВАЗ 21099 своими руками

ДТОЖ передает показания электронному блоку управления (ЭБУ), который с помощью указателя температуры на панели приборов, информирует водителя.

Как проверить ДТОЖ?

При проявлении признаков выхода из строя ДТОЖ следует проверить его работоспособность. В некоторых случаях некорректная работа системы охлаждения может быть связана с повреждениями проводки.Проверить ДТОЖ можно самостоятельно в бытовых условиях. Для этого понадобится мультиметр и термометр для воды. Для диагностики устанавливают переключатель мультиметра в режим измерения сопротивления. После этого помещают рабочую поверхность детали в ёмкость с водой.

В процессе проверки важно следить за тем, чтобы жидкость не попадала на клеммы изделия. Несоблюдение этого правила приведёт к получению неверных данных. С помощью мультиметра измеряют сопротивление между контактными площадками. При повышении температуры жидкости в емкости показатели сопротивления должны изменяться. На фото ниже представлена таблица зависимости. Следует учитывать, что показатели могут незначительно отличаться индивидуально для каждого случая.

Если в процессе диагностики удалось определить, что датчик рабочий, необходимо проверить целостность проводки. В некоторых случаях происходит замыкание контактов между собой. Это приводит к нарушениям в работе системы охлаждения. Вышедший из строя датчик подлежит замене. Ремонт детали в домашних условиях невозможен.

Датчик температуры охлаждающей жидкости ВАЗ-2114

ДТОЖ, как и подавляющее большинство температурных датчиков, представляет собой терморезистор. Он имеет отрицательный тепловой коэффициент и монтируется в поток антифриза для двигателя. С повышением рабочей температуры последнего сопротивление резистора снижается. И наоборот.

На ДТОЖ подается опорное напряжение в 5 вольт. Изменение температуры охлаждающей жидкости для двигателя вызывает скачки сопротивления терморезистора. Это провоцирует снижение или повышение напряжения на выходе из устройства. Именно этот показатель фиксируется блоком управления двигателем. На основании полученных значений рассчитывается температура жидкости. Ниже приведены характеристики зависимости значения сопротивления терморезистора от температуры антифриза для ДТОЖ ВАЗ-2114.

Блок управления работой двигателя рассчитывает и определяет тепловое состояние жидкости антифриза в ВАЗ-2114.

Как заменить датчик температуры?

Замену детали можно провести самостоятельно не прибегая к помощи специалистов. Для удобства демонтажа лучше выбрать торцевой ключ или глубокую головку с воротком.

Замена осуществляется на холодном двигателе в следующей последовательности:

1. Демонтировать воздушный фильтр с автомобиля. Он закрывает доступ к датчику. После замены потребуется установить фильтр на посадочное место.
2. Отключить минусовой провод от аккумуляторной батареи. Необходимо во избежание возникновения ошибок электронного блока управления.
3. Демонтировать защиту, расположенную под силовым агрегатом.
4. Слить охлаждающую жидкость из радиатора.
5. Отключить провода от датчика. При отсоединении разъёма важно не повредить пластиковую защелку. Она необходима для фиксации штекера и предотвращения его самопроизвольного отключения.

1. Выкрутить и заменить датчик. Применяется торцовый ключ на 19. Для ускорения рабочего процесса можно использовать головку с трещоткой.
2. Установить на место штекер электропроводки и защиту.
3. Залить охлаждающую жидкость и прогреть силовой агрегат до рабочей температуры.

Некоторые автовладельцы проводят замену датчика, не сливая охлаждающую жидкость. Для этого аккуратно выкручивают деталь и быстро заменяют её новой. Таким образом в процессе замены происходит утечка минимального количества охлаждающей жидкости.

Ремонт датчика уровня охлаждающей жидкости

Если контакты датчика целы, а сам он не функционирует как надо, то его можно починить.

1. Снимаете датчик с автомобиля.
2. Убираете поправок.
3. С помощью герметика хорошо приклеиваете его к корпусу.
4. Затем пропаиваете место соединения (изолируете его от антифриза).

Таким образом можно отремонтировать пластмассовый поплавок. Пористый поплавок подлежит замене, однако, вы можете найти похожую деталь и установить на его место.

1) Добрый день! Ваз 2114 2013 года, последнее время загорается датчик высокой температуры охлаждающей жидкости(который желтый) не могу понять почему, бортовик пишет что температура в норме, вентилятор включается. В чем может быть причина? . 2) Привет всем скажите пожалуйста че может быть едешь 80км все норм работает даешь газу и начинает дергаться ваз 2109 карб . Пишите номер вопроса на который отвечаете!.Горит датчик охлаждающей жидкости на ваз 2114.

Читайте также:  Абсорбер топливный: устройство, принцип работы

Похожие статьи

Признаки неисправности

Если у вас есть проблемы с работой вентилятора (включается при холодном автомобиле), проблемы с запуском «горячего» мотора или слишком большой расход топлива, то проблема может таиться именно в ДТОЖ.

Местонахождение датчика температуры охлаждающей жидкости

Вы вполне можете самостоятельно проверить работоспособность детали, выполняя несложные действия. Перед заменой детали, нужно сначала проверить предохранители. Если с ними все впорядке и ток поступает на датчик, то диагноз один: замена узла.

ДТОЖ несмотря на свою важность — сравнительно простой датчик, его задача заключается в том, чтобы следить за состоянием охлаждающей жидкости (ОЖ) в рубашке блока цилиндров. Датчик температуры своевременно сообщает об изменении температуры ОЖ, после чего передает эту информацию в электронный блоку управления (ЭБУ).

ДТОЖ на самом деле не только температурный датчик, поскольку его показания способны повлиять на многие системы двигателя и на работу самого двигателя в целом. Так проанализировав сигнал от ДТОЖ, ЭБУ следит за системами двигателя, в случае необходимости производите регулировку. К примеру, электронный блок управления может произвести корректировку работы топливной системы, элементов питания и остальных узлов двигателя. Именно поэтому необходимо постоянно следить за исправностью датчика охлаждающей жидкости, в случае обнаружения перебоев в его работе произвести немедленную его замену. Неисправный датчик способен искажать данные поступающие в ЭБУ, а это чревато большими неприятностями.

ДТОЖ часто путают с ДТУОЖ (датчик указателя температуры охлаждающей жидкости). Различие в том, что второй выводит информацию на панель приборов, для того чтобы держать автомобилиста в курсе о происходящем в двигателе, в сущности о температуре ОЖ. В то время как ДТОЖ работает с ЭБУ, который после получения информации о высокой температуре ОЖ — включает вентилятор.

Сегодня я поделюсь с вами тем, как проверить датчик температуры охлаждающей жидкости ВАЗ 2114 своими руками.

Kaк снять ДТОЖ ВАЗ 2114?

1. Датчик расположен на впускном патрубке рубашки охлаждения ГБЦ, для того чтобы снять его необходимо снять воздушный фильтр.
2. Снимите “минусовой” провод с аккумулятора.
3. Далее необходимо слить охлаждающую жидкость c радиатора.
4. Отключите проводку oт датчика.
5. При помощи ключа нa “19” или “21” ослабьте затяжку, затем рукой открутите его.

Как проверить датчик температуры охлаждающей жидкости?

1. Снятый ДТОЖ нужно положить в емкость ОЖ.

2. После необходимо постепенно нагревать емкость, при этом следить за температурой на градуснике и показаниями омметра подключенного к ДТОЖ.

Таблица показаний датчика температуры охлаждающей жидкости

• 20° — 3520 Oм
• 40° — 1459 Oм
• 60° — 667 Oм
• 80° — 332 Oм
• 100° — 177 Oм

Если показания вашего датчика не соответствуют этой таблице — необходима замена датчики температуры ОЖ BAЗ 2114. Обращаю ваше внимание, что сам ДТОЖ ремонту не подлежит. Если же выяснилось, что ваш датчик рабочий, то неисправность необходимо искать в другом месте, например в термостате.

Актуально:

Видео как проверить датчик температуры охлаждающей жидкости (ДТОЖ)

&nbsp

Описание датчика температуры наружного воздуха ВАЗ-2114 и его неисправности

Если датчик предусмотрен в системе автомобиля, то он должен работать. Предпосылкой неправильных показаний устройства, ответственного за измерение температуры за бортом, могут быть как трудности с проводкой автомобиля, так и поломка его самого. Разберемся на что оказывает влияние датчик температуры наружного воздуха в автомобиле ВАЗ-2114.

Основные характеристики

Температуру окружающего воздуха считывает электрический термистор. На ВАЗ-2114 устанавливается датчик 1-го из типов:

• 2115-3828210-03;
• 2115-3828210-02;
• 2115-3828210.

Приобрести можно хоть какой из этих вариантов, потому что они являются взаимозаменяемыми. Их могут изготавливать различные производители, стоимость этой комплектующей около 300 рублей, потому чинить его нецелесообразно. В непонятных ситуациях нужно поменять устройство.

Считывает информацию с этого устройства бортовик, который считывает импульсы с датчика и преобразовывает их в показания на панели устройств. Если длительно воспользоваться неисправным датчиком, то импульс с него может быть считан с ошибкой, тогда на приборной панели зажгется лампочка «Check». Автовладелец может длительное время находить проблемы, пока не увидит разницу меж фактической температурой воздуха и той, что указывает датчик.

Читайте так же

Неисправность в цепи питания этого контроллера записывается в память бортовика в виде кода 23 либо 25.

Читайте также:  Педаль акселератора что это такое фото

Они расшифровываются как проблемы в электроцепи, ведь устройство является одной из его частей.

На что влияет датчик окружающей температуры

Автовладельцы считают, что термистор является типичным устройством, который только указывает температуру за бортом. По сути это не обычной указатель температуры. Потому что он связан с бортовым компом, показания его немного видоизменяют ускорение мотора. В системе еще есть один датчик, измеряющий массовый забор воздуха. Наружный датчик в данном случае не очень оказывает влияние на подачу горючего, глохнуть мотор не будет.

Замена датчика температуры воздуха на ваз 2114

Понадобилось моё видео? Сберегли на ремонте в 100? Поддержите мой канал: Карта сбербанка: 639 002 309 007 101 .

Датчик температуры за бортом (на улице) Ваз 2114, 2113, 2115, 2109, 21099, 2108 и другие

При маленьких отклонениях температуры фактической и температуры на датчике, конфигурации фактически не.

Если при неправильной работе контроллера сопротивление в цепи вырастает, то ЭБУ посчитает это признаком уменьшения температуры. При большой разнице в показаниях, к примеру, когда летом импульсы термодатчика расшифровываются компом в виде минусовых температур, возрастает подача горючего в движок и сразу с этим понижается забор воздуха. Из-за некорректно сделанной топливной консистенции, движок будет глохнуть. На ВАЗ-2114 такое случается очень изредка, обычно только возрастает расход топлива, который автовладелец списывает на другие предпосылки. Также в такие моменты происходит залив свеч, который списывается на некорректную работу мотора либо других датчиков. Это затрудняет запуск мотора и приводит к необходимости поменять свечки.

Неисправности термистора окружающего воздуха

Находить термистор необходимо в районе левой фары, меж бампером и радиатором. Поиск этого элемента – самое сложное в процессе подмены, потому что установка его очень ординарна – нужно выдернуть старенькый датчик из фишки и установить на его место исправный. Корпус устройства довольно хрупкий, потому лишних усилий решать не стоит.

Читайте так же

Выйти из строя контроллер может по нескольким причинам:

• повреждение камнем либо грунтом во время вождения;
• климатические условия (нередко трудности появляются во время грозной зимы);
• повреждения проводки;
• окисление контактов из-за попадания воды.

Неисправности его связаны с показаниями. Это может быть неправильная температура (разница на 7-10 градусов по сопоставлению с фактической) либо залипание на отметке «-40». Последний вариант автовладельцы встречают даже летом.

Читайте также:  Клапан в головке ваз 2112

Как наладить работу датчика

Сначала механики рекомендуют поменять термистор на новый. В большинстве случае этого довольно, чтоб дальше температура за бортом отображалась корректно. Если это не помогает, можно пользоваться одним из советов:

1. Проверить контакты, если они не окислены, то необходимо поглядеть на сам датчик. На нем необходимо незначительно отогнуть ножки.
2. При окислении контактов на фишке, их необходимо протереть спиртом и просушить. Лучше всего для этого бросить машину на ночь в гараже.
3. Для проверки проводки для вас будет нужно схема электроцепи ВАЗ-2114. Начните с проверки контактов в колодке Х6 монтажного блока (МБ) на стороне мотора (обычно сине-красный провод) в 7-й ячейке. Дальше для вас необходимо проверить контакт в 15-м отсеке МБ колодки Х4, размещенного со стороны салона. В приборной панели тестирование проводится в колодке Х2, в большинстве случаев проводник там занимает 1 ячейку (может изменяться, исходя из года выпуска авто). «Масса» по схеме идет общая с блок-фарой, потому находить ее необходимо конкретно там. Если контакта нет, то отыскиваете в цепиобрыв.

Если после подмены датчик указывает «-40», то нужно на одну вторую минутки снять минусовую клемму с АКБ. Это обнуляет компьютер и удаляет запись об ошибке.

На нашем веб-сайте действует особое предложение. Вы сможете получить бесплатную консультацию нашего корпоративного юриста, просто задав собственный вопрос в форме ниже.

В отличие от Лада Приора, «14-я» модель в базовой комплектации оснащена датчиком температуры охлаждающей жидкости (ДТОЖ) и датчиком температуры наружного воздуха (ДТНВ).

Общее количество цифровых контролеров превышает 10 ед. Каждый из них отслеживает поведение того или иного оборудования. Пересылает в режиме онлайн электронному блоку управления двигателем ЭБУ.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Последний считывает показания, сверяет их с запрограммированными данными, при отклонении сигнализирует индикатором на приборной панели.

Водитель реагирует на уведомления, принимает решение о целесообразности дальнейшего использования технического средства.

Какие датчики температуры установлены на ВАЗ 2114

ДТОЖ предназначен для отслеживания температуры антифриза в контуре системы охлаждения силового агрегата. После получения данных о текущем «градусе», ЭБУ повышает (занижает) обороты силового агрегата с целью корректировки температуры.

От точности показаний ДТОЖ зависит качественный состав топливной смеси. Срок эксплуатации датчика неограниченный, за исключением механического повреждения, короткого замыкания в цепи.

Где находится: штатное место установки — внешняя часть корпуса термостата. Цоколь ввинчивается в тело термостата. К верхней части подведены два силовых контакта для питания от бортовой сети.

• Внутри цоколя ДТОЖ установлен плавильный элемент. Как только градус антифриза достигает «90», контакты замыкаются, бортовой компьютер сигнализирует об ошибке.

Читайте также:  Замена водительских прав по сроку действия

Далее водитель принимает решение о целесообразности экстренной остановки автомобиля, проведения профилактики, вызова эвакуатора.

Каталожные артикулы, цены датчиков температуры на ВАЗ 2114:

Название	Каталожный артикул	Цена в рублях
ДТОЖ (оригинал), 8 клапанов, инжектор	2115-3811053	от 350
ДТНВ (оригинал)	от 350 – 400

Прибор установлен в месте крепления переднего бампера, левее от центра решетки радиатора. Форма ДТОС коническая с двумя контактами с тыльной стороны.

За работу ДТОС отвечает предохранитель в монтажном блоке под номером №18. Отсутствие показаний температуры на приборной панели — первый признак неисправности оборудования.

Как самостоятельно заменить

• Рожковой ключ на «19»;
• Ветошь;
• Дополнительное освещение по мере необходимости;
• Новый «измерительный прибор».

• Устанавливаем ВАЗ 2114 в периметр ремонтной зоны;
• Глушим двигатель, открываем капот;
• Обеспечиваем первоочередные меры по безопасности: блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
• Снимаем клеммы с ДТОЖ, ключом отвинчиваем датчик;
• Заменяем прибор новым, завинчиваем, надеваем силовые клеммы вновь.

Проворачиваем ключ в замке зажигания, активируем его, проверяем функциональность оборудования. Доливаем недостающее количество антифриза по мере необходимости.

Последовательность действий при замене ДТОС своими руками:

• ВАЗ 2114 устанавливаем на ровную платформу, выжимаем стояночный тормоз в целях безопасности;
• Открываем капот, снимаем силовые клеммы с аккумуляторной батареи. Это необходимо с целью предотвращения короткого замыкания в цепи при проведении работ;
• Слева (справа) от центра переднего бампера, на радиаторе расположен датчик. Отвинчиваем его;
• На штатное место вставляем новый, привинчиваем, надеваем клеммы;
• Собираем конструкцию в обратной последовательности;
• Надеваем силовые клеммы на аккумулятор.

После запуска двигателя проверим функционал измерительного прибора. Замена завершена.

Если неисправен датчик температуры охлаждающей жидкости, то двигатель на ВАЗ-2114 может закипеть независимо от того, куда Вы направляетесь на своей машине. Достаточно даже не попадать в пробки, чтобы двигатель перегрелся.

На видео замена датчика температуры охлаждающей жидкости на ВАЗ-2114

В большинстве случаев неисправный датчик не ремонтируется, но перед тем как приобрести новый, необходимо проверить старый, может быть проблема в проводке, а не в самом датчике.

Контроль указателя температуры на панели приборов

Для того, чтобы заранее предотвратить подобную неисправность, необходимо следить за указателем на панели приборов, потому как именно он, первый подаст сигнал о неполадках, переводя стрелку в красную зону. Ниже мы расскажем вам как проверить датчик температуры охлаждающей жидкости на ВАЗ-2114 своими руками.

Где найти датчик температуры?

На ВАЗ-2114 предусмотрена система охлаждения двигателя жидкого типа, то есть весь процесс происходит благодаря циркуляции внутри системы антифриза, либо тосола.

Обратите внимание на эту статью, для того, чтобы узнать, что лучше антифриз или тосол!

Система охлаждения ВАЗ-2114

Вся система включает в себя следующие элементы: радиатор охлаждения и отопления, вентилятор радиатора, термостата, насоса (помпы – прим.), расширительного бачка, всевозможных патрубков и наконец, датчика температуры охлаждающей жидкости.

Датчик легко найти под капотом.

Датчик температуры охлаждающей жидкости расположен на участке между головкой блока цилиндров и термостатом, то есть на блоке самого двигателя.

Его корпус имеет грани (под гаечный ключ – прим.), для наибольшего удобства демонтажа, а подключение производится путём подключения колодки с двумя проводами.

Конструкция

Датчик по своей конструкции можно сравнить с обычным резистором, который изменяет параметры своего сопротивления в зависимости от степени нагрева двигателя.

Основные поломки датчика

Причин, по которым датчик температуры охлаждающей жидкости может выйти из строя не так много, потому как из-за простоты своей конструкции ломаться там нечему. И если же он всё-таки сломался, обращать внимание следует на следующее:

• Отсутствует контакт с датчиком – причиной подобной неполадки может стать банальный обрыв, либо деформация провода ввиду воздействия на неё коррозии.
• Устройство вышло из строя ввиду истечения своего эксплуатационного срока.

Проверка датчика своими руками

Как вы уже могли понять из сказанного выше, датчик температуры передаёт водителю уровень нагрева охлаждающей жидкости на приборную панель, для того, чтобы водитель мог самостоятельно визуально оценить его состояние.

А для того, чтобы провести его диагностику, необходимо проделать следующее:

• Заблаговременно заводим автомобиль, даём ему поработать на холостом ходу до того момента, пока стрелка не будет показывать максимально рабочую температуру, то есть 90-98 градусов.
• Далее необходимо отключить контакты и посмотреть на то, что будет указывать стрелка на панели приборов.

В этом случае может быть два вида дальнейшего хода событий.

1. Стрелка осталась без движения, и никак не реагирует на происходящее – причина кроется в проводке, либо в самом датчике. Необходимо проверить на целостность сами провода, а уже потом переходить непосредственно к датчику.
2. Стрелка легла на «ноль» — в этом случае необходимо проверить предохранитель. Если предохранитель в блоке цел, а при замыкании контакта на массу стрелка начинает прыгать, — датчик температуры не работает.

Проверка мультиметром

Проверка работы датчика температуры охлаждающей жидкости мультиметром

Перед тем как приступить к проверке в режиме мультиметра, необходимо подготовить ёмкость, которая будет способна выдержать температуру в 100 градусов, водный градусник и кипятильник, при помощи которого будем нагревать приготовленный антифриз для тестирования датчика.

1. На мультиметре ставим значения в режим проверки омметра.
2. Далее, закрепляем щупы на корпус и на контакты датчика.
3. Кладём датчик в ёмкость с антифризом и начинаем не спеша нагревать его.

Сравниваем полученные вами данные, с результатами полностью исправного устройства. И если они ниже или превышают эти показания, то датчик можно считать неисправным.

Показания термометра и мультиметра с режиме проверки сопротивления.

Температура, С	Сопротивление, Ом
30	1350-1880
50	585-820
70	280-390
90	155-196
110	87-109

Подобным способом очень легко проверять как новые, так и использованные датчики.

Выводы

При надобности замену датчика легко произвести своими руками, потому как выполнение таких работ в сервисе, выйдет гораздо больше самой запчасти.

Средняя цена в большинстве магазинов составляет порядка 200 рублей, и не смотря на то, что она небольшая, выходят из строя они с завидной периодичностью, поэтому к вопросу выбора устройства следует подойти со всей серьёзностью и ответственностью.
