Установка высокой или евро приборной панели (на отечественные автомобили ВАЗ 2108 и 2109)

•
•
•

•
•
•

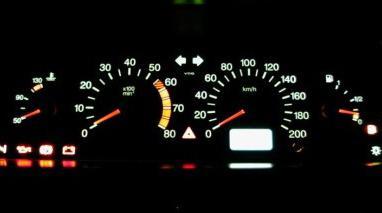

Панель приборов, устанавливаемая на автомобили ВАЗ девятого семейства, изготавливается из высокотехнологичного энергопоглощающего пластика толщиной в 3 миллиметра. Стоит отметить, что на данный момент различают несколько ВАЗовских «торпед». На конвейере после середины 90-х годов выпускалась «девятка», на которую устанавливалась высокая панель приборов ВАЗ-2109. До этого момента она была низкой. Как ни странно, последняя панель издавала гораздо меньше шума, чем та, которая монтировалась после нее. Но сегодня не об этом. В данной статье мы расскажем вам, как произвести тюнинг панели приборов ВАЗ-2109 и каким образом она демонтируется.

Дорабатываем подсветку

Наилучшим вариантом тюнинга данного элемента салона послужит доработка информационных шкал приборов, а именно замена штатной подсветки на диодную. Владельцам более новых ВАЗов повезло – в них свет расположен изнутри панели. Старые же «девятки» имели подсветку снаружи, что создавало некий эффект аскетичности. Да и смотрелась она не очень спортивно. Изменить ее расположение с внешнего на внутреннее вполне реально. Для этого вам понадобится светопропускающая накладка, провода и изолента.

•
•
•
•
•
•
•

•
•
•
•
•
•
•

Багажник девятки. Тюнинг кузова

Этот апгрейд не особо трудоемок. Легкое и недорогое улучшение — монтаж аэродинамических подвесок. Владельцы «девяток» любят перекрашивать кузов в другой цвет. Здесь возникает много сложностей и заморочек. Такой тюнинг нужно регистрировать. Да и перекрасить кузов нынче стало дорогим удовольствием.

Усилить красоту своего автомобиля можно также с помощью установки неоновой подвески. Багажник у «девятки» непродуманный. Он маленький и неудобный. Но за то там очень хорошо устанавливается сабвуфер.

Читайте также:  Как своими руками заменить масло в АКПП на Ниссане Кашкай правильно?

Есть четыре основных этапа его установки:

1. Бокс для динамика должен быть сделан из фанеры;
2. Проводка должна быть проведена безупречно.
3. Багажник нужно обшить плотной тканью;
4. Сверху багажника устанавливается усилитель.

Работа с деталями светодиодов

После проделывания отверстий можно переходить к самой подсветке. Она у нас будет расположена как на иномарках, то есть изнутри. В специализированных сервисах такая услуга стоит несколько тысяч рублей, поэтому с целью экономии делать ее мы будем самостоятельно.

Как мы уже отметили ранее, наша подсветка будет изготавливаться на основе обычной светодиодной ленты. Ее мы разрезаем на несколько равномерных кусочков. В итоге у нас должно получиться несколько дорожек с 3 диодами на каждой. Для равномерного освещения делаем из фольги отражатель. Для тахометра и спидометра нам потребуется 3 кусочка ленты. На остальные же элементы (шкала уровня топлива, температуры ОЖ и прочего) достаточно по одному кусочку.

Обратите внимание

Штатную подвеску не спешим выбрасывать, поскольку она будет освещать стрелки шкал приборов. Но и ее можно модернизировать. Для этого необходимо приклеить на место ламп светодиодную ленту. Многие автолюбители отмечают ее сильно яркое свечение, поэтому на диоды наклеиваем дополнительно тонировочную пленку. Если такой нет, можно воспользоваться черным маркером – результат будет тем же. При этом стандартный светофильтр остается на месте, а оттенок подсветки будет мягким и равномерным с бело-синим цветом.

Поговорим о декоре дверных панелей

Особой популярностью в сфере внутреннего дизайна машин пользуется обшивки дверей. Они могут быть двух видов: простыми или сложными с использованием тканевых вкраплений. Во втором случае тюнинг не сложен. Все делается по элементарной схеме: после реконструкции основа обтягивается материалом в цветовой гамме кресел, и элемент устанавливается обратно на место.

Стандартное украшение панелей» предполагает изготовление вставок своими руками. Необходимо произвести со всех углублений лекала, сделать по ним формы из ДВП и оклеить их кожей. В результате получатся дутые с одной стороны площадки, которые крепятся к профилю строительным клеем. Трудность возникнет в вырезании выемки под ручку и ворот стеклоподъёмника. Даже самая маленькая ошибка здесь недопустима. Точность должна быть микроскопическая.

Вот те не хитрые, но весьма эффективные советы, которые можно дать по тюнингу любимой многими россиянами «девяточки».

Разбираем панель приборов ВАЗ-2109 (низкая панель)

Согласно инструкции, для того чтобы полностью разобрать панельку, нам нужно проделать массу манипуляций. При этом работа выполняется в определенном порядке. Сначала демонтируются 3 ручки управления отопителем, затем устройство переключателя вентилятора и крепежные винты накладки центральной консоли. Далее от выключателя задних ПТФ отсоединяется колодка с проводами, один шнур выключателя «аварийки» и два от обогрева заднего стекла. После извлекается колодка с переключателя наружного освещения и подсветки прикуривателя.

Далее откручиваются 4 крепежных винта управляющей панели отопителя и 2 болта от козырька приборной доски. Затем сжимаются пружинные зажимы и вынимается корпус комбинации приборов из панели. Извлекается и тросик спидометра. Дальше вынимается белая колодка от комбинации приборов и шланг штуцера эконометра. От спидометра отсоединяется трос сброса показаний пробега. После вынимается красная колодка с проводами.

На следующем этапе разбирается гайка крепления гидрокорректора фар, подрулевые переключатели и сам руль. После установки ключа зажигания в положении «1» вынимается противоугонное устройство, а далее извлекается колодка с проводами от замка зажигания.

Как далее снять панель приборов ВАЗ-2109? После этого вынимается труба рулевой колонки вместе с зажиганием. Чтобы вытащить ручку с тяги, необходимо потянуть на себя «подсос». Далее вынимаются болты крепления тяг заслонок и сами элементы, держащие щиток с циферблатами с правой и левой стороны. Все, на этом этапе панель приборов ВАЗ-2109 (низкая) успешно извлечена! Установка всех элементов производится аналогично снятию, в обратном порядке.

Варианты тюнинга панели

Если вы решили произвести тюнинг панели приборов, то вероятнее всего, вам будет интересно узнать, какие существуют варианты для его проведения. Тюнинговый щиток, как известно, радует водительский глаз, поэтому данный вопрос актуален для многих автовладельцев.

Демонтаж щитка

Чтобы осуществить тюнинг приборной панели, для начала нужно произвести снятие самой приборки.

Читайте также:  Самостоятельная замена задних стоек на ВАЗ 21099

Для этого необходимо только отсоединить восемь креплений, чтобы сделать это, можно использовать обычный нож:

• сначала отсоединяются крепления с водительской стороны;
• затем нужно разжать фиксаторы, расположенные там же, сверху;
• после этого можно отсоединить среднюю часть приборки;
• сама панель демонтируется (автор видео — Артем Воливач).

Улучшение и замена подсветки

Чтобы произвести на ВАЗ 2109 тюнинг подсветки, источники освещения после снятия надо заменить, при этом желательно использовать диодные лампочки, а при необходимости можно доработать и саму шкалу.

Процедура тюнинга включает в себя следующие этапы:

1. Сначала произведите демонтаж стандартной вставки, где расположены шкалы. Снимите все стрелки и отложите их в сторону, после чего в новых накладках проделайте соответствующие отверстия для них. Чтобы стрелки не залипали при работе приборов, отверстия можно сделать более широкими.
2. Далее, вам нужно извлечь все штатные источники освещения — просто демонтируйте всю схему и вместо старых лампочек установите диодные устройства. При монтаже новых источников соблюдайте полярность, поскольку если она будет спутана, то это приведет к неработоспособности приборки в целом.
3. Когда лампы будут установлены, можно начинать доработку шкал. Возьмите новые накладки и, используя флуоресцентную краску или маркер, разрисуйте цифры на шкалах. Такой маркер или краска потребуются для того, чтобы при диодном освещении приборки цифры светились более ярко и выделялись.
4. После того, как тюнинг подсветки будет завершен, нужно будет осторожно произвести монтаж схемы, а сверху нее установить новые накладки. При монтаже будьте аккуратны, чтобы не повредить элементы щитка.

Итак, с чего начинаются работы?

Демонтаж высокой панели приборов начинается со снятия декоративной накладки рулевого колеса. Далее необходимо открутить гайку крепления руля таким образом, чтобы лицевая ее часть была заподлицо с торцом вала колонки. Но не следует извлекать гайку сразу. Руль на «девятке» очень плотно сидит на шлицах, а при резких движениях он, соскочив с креплений, может нанести большую травму.

Резкими ударами руки деталь сбивается с креплений и окончательно извлекается. Дальше откручиваются 6 болтов нижнего кожуха колонки. Последняя деталь вместе с облицовкой выключателя зажигания вынимается целиком наружу. Точно так же поступаем и с верхним кожухом. После этого с вала снимается основание и отсоединяются две колодки проводов от звукового сигнала. Затем по цепочке извлекаются шнуры от стеклоочистителя и омывателя лобового стекла, а также рычаг поворота и освещения.

После выдергивания «подсоса» вынимается ручка с тяги и извлекаются консоли панели приборов. Дальше вынимается патрон прикуривателя, пепельница, а также ручки переключателя вентилятора и управления отопителем (здесь можно попробовать поддеть их минусовой отверткой). После этого аналогичным образом снимается гидрокорректор, переключатели освещения и остальные элементы.

После того как дело дойдет до панели приборов, а тросик спидометра будет снят, извлекаем красные и белые колодки от комбинации приборов и бортовой системы контроля. Затем отсоединяем выключатель зажигания вместе с «массой», контрольную лампу открытия заслонки и направляющие тяги. Сами же винты крепления щитка расположены по обе стороны облицовки. После их извлечения панель приборов (ВАЗ-2109 «Самара») будет находиться в свободном от автомобиля положении.

Рулевое колесо и его тюнинг

Все эксперты и профессиональные специалисты считают, что самым безопасным является штатный руль транспортного средства. Именно он разработан заводом-производителем и именно это колесо прошло необходимые испытания в соответствие с конструкцией автомобиля. В крайнем случае, рекомендуется менять руль на колесо от того же производителя, более новой модели. В частности, для Ваз 2109 отлично подходят удобные и «ухватистые» рули от Ваз 2115 и т. д. С другой стороны, если владельцу хочется большего, то на рынке всегда можно приобрести любую «баранку», как от именитого производителя, так и рулевое колесо кустарного производства.

Ваз 21093 тюнинг салона

Все же, как и было сказано выше, оптимальным вариантом считается установка штатного руля с оплеткой, которую мы и разберем тщательно. Не стоит говорить, что выглядит такой руль великолепно, а в руках держится очень удобно, благодаря возросшей толщине обода.

Оплетка

Кожаный руль смотрится всегда восхитительно. Он всегда приятен на ощупь, выглядит презентабельно и дорого. Кроме того, кожа так сказать «дышит», что сказывается на комфорте во время держания руля при длительных поездках. Приступим к оплетке руля кожей своими силами (эта процедура у мастеров стоит очень дорого):

• Для начала обтягиваем руль пищевой пленкой, чтобы сделать трафарет.

Читайте также:  Чем опасен низкий уровень масла в двигателе

Крутой тюнинг салона Ваз 21093

• Наматываем поверх пленки бумажный или лучше малярный скотч.
• Прорисовываем маркером по скотчу места швов.
• Срезаем скотч по разметке, делая это очень аккуратно.
• Снимаем трафареты, которых получается три.
• Вырезаем лекала из бумаги.
• В кожаной заготовке в местах, где предусмотрены швы, добавляем по 5 мм (по периметру же обода руля, напротив, убираем 2 мм).
• Сшиваем кожу, оставляя минимальный запас за швом нитки, а остальное отрезаем.
• Прострачиваем шов по периметру получившейся заготовки.

Примечание. Шить лучше всего синтетическими нитками, которые обеспечивают прочность и должное качество.

• Кожаную заготовку прикладываем к рулю.

Примечание. Чтобы уменьшить эффект выступания швов на лицевой стороне, под ними можно вырезать канавки на рулевом колесе.

• Продеваем нитку, как шнурок в ботинке, с помощью иголки.
• Пропускаем нитку за петельки швов на разных сторонах оплетки.

Примечание. Клей применять вовсе не обязательно, так как стянутая оплетка и так надежно фиксируется.

• Фиксируем в конце процедуры нитку.
• Все снятые детали и элементы ставим на место.

Замена руля

Если рулевое колесо меняется на новое, то процесс работы будет выглядеть следующим образом. Начали:

• Отсоединяем минусовую клемму от АКБ.
• Вынимаем ключ из замка зажигания.
• Рулевое колесо проворачиваем до момента, когда сработает фиксатор запирания рулевого вала.
• Наносим соответствующие метки на руле и панели приборов.
• Берем отвертку и поддеваем накладку крышки звукового сигнала.
• Затем снимаем ее.
• Отворачиваем два винта, снимаем крышку (действуем фигурной отверткой).
• Теперь нужно вооружиться головкой на 24 и отвернуть гайку, которая фиксирует рулевое колесо (отворачиваем гайку не полностью, а на несколько витков).
• Руль стягиваем на себя по шлицам вала.

Примечание. На данном этапе работ может возникнуть проблема, связанная со снятием. В этом случае поможет ассистент, который будет наносить легкие удары молотком по рулевому колесу, обязательно через специальную выколотку.

• Отворачиваем гайку и снимаем руль.
• Метки со старого руля переносим на новый.
• Устанавливаем новое рулевое колесо.

Вышеприведенная инструкция – это легкий тюнинг салона Ваз 2109. Существует же и более полный, где модернизации своими руками подвергается коврик, ручка КПП, насадки на педалях, кнопки и т. д. В процессе работ обязательно нужно использовать видео и фото – материалы. Цена на составляющие тюнинга не велика и модернизация обойдется недорого.

Торпеда ваз 2109 от бмв е30

Заморочек с установкой торпеды в ваз 2109 от BMW E30 появляется много, но итог выходит непревзойденный. Торпеду стоит находить на авторазборках, можно через знакомых (если таких масса)). Помним к ней бороду и панель устройств.

На полную установку торпеды на ваз 2109

от bmv e30 с нуля уйдет 4 – 4 полных денька. Крепление к кузову производим с использованием шурупов и мебельных уголков. Торпеду за ранее обрезаем вдоль лобового стекла по форме; за ранее обрезаем воздуховоды для наилучшей состыковки с девяточной печкой. Прикручиваем к кузову по краям на штатные крепления (которые на панели) шурупами, за ранее отрываем звукоизоляцию (позже назад приклеим). Щели, получившиеся меж печкой и воздуховодами, заклеиваем скотчем (армированным). Такой скотч хорошо держит температуру при хороших клеящих возможностях.

Приборы от бмв поставить не вышло (после установки пошел дым из тахомерта при включении), появилась мысль поставить приборы от ваз 2106!

Читайте также:  Разблокировка вебасто – Как разблокировать подогреватель Вебасто своими руками

Заморочек и мороки с переделкой получится меньше, но а шестерочные приборы подходят по сопротивлению. Единственная неувязка – тахометр от ваз 2109 пришлось встраивать в корпус тахометра от ваз 2106 (инжектор vs. Карбюратор). Кнопки подогрева заднего стекла, аварийку, эсп и другие были интегрированы в пластик рядом с печкой. Проводка печки подключается на ура, разъемы совпадают.

Торпеда опель астра ф в ВАЗ 2109

как смотрится опель торпеда

в жигулях.

После установки торпеды и доводки до разума в машине стало точно комфортнее и приятнее находится, пропали скрип, дребезги и чувства от дороги.

Препядствия после установки торпеды:

1) Бардачок не раскрывается. Необходимо делать новые крепления (можно просто высадить на шурупы)

5) Встречаются щели по краям. Ручки поворота зеркал приходится снимать, т.к. они упираются в боковые части панели.

Морозы зимой.30 подтвердили, что обдув не пострадал, а может даже стал лучше. Регулировки печки были убраны. Сейчас регулируется открытием-закрытием воздуховодов.

Персональная подсветка ног для ВАЗ 2108, 2109, 21099

Сделал подсветку ног, увы не описывал процесс, фоток особо много нет, потому постараюсь всё тщательно обрисовать,

Стандартная приборная панель ВАЗ 21099

Тюнинг салона ВАЗ 21099 своими руками предусматривает демонтаж и установку европанели. Необходимо отметить, что высокая панель ВАЗ снимается дольше, чем низкая конструкция данного типа. В любом случае для такого тюнинга нужны следующие инструменты:

• набор отверток;
• гайки и шайбы;
• индикатор тока;
• провода.

Приборная панель от иномарки на ВАЗ: какая панель подходит на ВАЗ-2108/2109?

Автомобили ВАЗ из семейства Самара до сих пор пользуются спросом на вторичном рынке и их часто можно встретить на дорогах. ВАЗ-2108/09/099 и созданная на их базе ВАЗ-2114 – это вполне нормальные авто, тем более для своего времени.

Конечно, их время ушло. Но фанатов этих моделей более чем достаточно. Не так давно у меня была публикация о переделке ВАЗ-2109 в ВАЗ-2114 – таким образом владельцы “обновляют” свои девятки, но есть большое количество людей, которым нравится именно старый дизайн. Ссылка на публикацию будет в конце.

Также, не утихают споры о приборных панелях этих автомобилей. Какая панель лучше? Старая “низкая” или более современная “высокая”? Обе стороны правы по-своему, но стоит признать, что советская “низкая” панель была более удачная. Она меньше скрипела и печка хорошо дует горячий воздух. В “высокой” панели с печкой есть некоторые проблемы. Об этом тоже есть большая публикация и смотрите ее в конце статьи.

Источник фото: www.flickr.com

Читайте также:  Рейтинг механических противоугонных систем для автомобилей

Но есть люди, которые вопрос с панелью решили кардинально – они устанавливают панели совершенно от других автомобилей. От иностранных, конечно же. Установка панели от иностранного авто – это качественно другой уровень.

Легко ли установить?

Нет. Установка панели от иностранного авто – это дело довольно сложное. Но, если хорошо все обдумать и разобраться, то сделать можно. Прежде всего, нужно найти такую панель, которая встанет по длине.

Сам процесс поиска подходящей панели довольно сложный и люди делятся друг с другом информацией о том, какая панель встанет без особых переделок. Кстати, в этой статье вы увидите самый большой список панелей, которые гарантированно подойдут на 08/09/099/14/.

Панель вряд ли подойдет по местам крепления, но это решаемо всяческими проставками.

Еще одна сложность – это совместить воздуховоды печки с новой панелью. но это решаемо покупкой сантехнических пластиковых труб. Где-то совместить со стандартными воздуховодами, где-то сделать свои с нуля.

Главное

Самый главный вопрос в том, панели от каких иностранных автомобилей подходят к нашим Ладам. Люди давно устанавливают иностранные панели и образовался довольно большой список иностранных авто, из которых можно взять панель.

Источник фото: www.flickr.com

Итак, можно смело утверждать, что на семейство Самара максимально легко можно поставить панели от следующих автомобилей:

• BMW E28
• BMW E30
• BMW E36
• Toyota Corolla 90
• Audi 80 B3
• Audi 100 C3
• Mazda 626
• Mazda 323 F
• Mitsubishi Eclipse 2
• Mitsubishi Galant 2001
• Mitsubishi Galant 1980-1991 годы.
• Opel Omega A/B
• Opel Vectra A/B
• Mercedes W210

Большой список, не правда ли? Наверняка он не полный и есть еще столько же панелей, которые можно установить, но про них я не знаю. В этом списке только те, что реально ставились умельцами.

Стоимость

Если делать своими руками, то можно еще тысячу накинуть на переделку проводки. А вот времени нужно много. Перекинуть панель – это дело пары часов, а вот подключение…

Заключительный этап работ

Высокая панель ВАЗ демонтируется осторожно, так как слева находятся защелки, которые быстро ломаются. После отсоединения колодки от иных элементом демонтируется вся комбинация приборов. Заключительный шаг основан на отсоединении троса от спидометра. Если европанель оснащена дополнительным оборудованием, тогда нужно быть еще более аккуратным. Тюнинг торпеды предусматривает отсоединение колодки от следующих агрегатов:

• бортовой системы контроля;
• реле зажигания;
• оставшихся приборов панели;
• лампы подсветки.

Потребуется отвернуть винты нижней фиксации торпеды с двух сторон. С помощью отвертки вытаскивается заглушка и отворачиваются винты боковой фиксации торпеды. Европанель снимается на завершающем этапе. Установка новой конструкции данного типа осуществляется в обратном порядке. По завершении этой процедуры проверяется работа выключателей.

Зачастую тюнинг торпеды ВАЗ предусматривает демонтаж пластика и снятие панельной доски. В этом случае потребуются следующие инструменты и материалы:

• паяльник;
• европанель либо вставка;
• лампочка ультрафиолетовая;
• провода;
• лампочки;
• патроны;
• клей;
• маркер.

Первоначально потребуется снять старую европанель, удалить стекло и существующую окантовку. Аккуратно вытаскиваются вставка и стрелки. Особое внимание следует уделить новой вставке. Отверстия рекомендуется делать с некоторым запасом. Это предотвратит залипание стрелок.

Читайте также:  10 лучших тормозных колодок для Лады Гранта

Далее тюнинг основан на демонтаже штатной подсветки. При этом может сломаться пластик. Первоначально демонтируется плата. Специалисты советуют предварительно нанести на бумагу существующую схему подключения и соединений.

Штатная подсветка заменяется неоновыми лампами. Неон приклеивается к панели. Сверху фиксируется пластмассовая защита. При этом нужно проверить, надежно ли держится данная конструкция. Блок, при помощи которого управляется неоновое освещение, следует приклеить на европанель. Для этого можно воспользоваться клеем либо двусторонним скотчем.

Такой тюнинг легко выполняется своими руками. Важным моментом является установка панели и правильное подключение ее приборов к сети. Для этого автомеханики рекомендуют использовать книги по ремонту и эксплуатации ВАЗ 21099.

Recommendations

Comments 27

вообщем если ставить высокую панель то надо и проводку от неё. ну и тросик спидометра

а тахометр как подключить можно точней)

делал и на 8 от 15 и на 9 меняли с низкой на высокую! что могу сказать? Разница “Высокая — Низкая” в следующем! тебе нужно будет менять тросик спидометра! на высокой см. на 10 длиннее, во вторых посмотри сам на приборки! у низкой 2 фишки у высокой их 3(третья идет на панель ошибок высокой панели) так же если у тебя сейчас стоит замок зажигания от 10 когда не заведется не удивляйся) там нужно коричневый провод пустить на реле) и усе) тросики печки подходят. по саллонной прроводке в остальном тоже так же все) будут вопросы пиши) схемы подключений есть у меняя в БЖ

Фильтр По популярностиПо алфавитуПо цене Быстрый просмотр Евро накладка на низкую панель для ВАЗ 2108-21099 Есть в наличии 890 руб. Быстрый просмотр Облицовка динамика правая ВАЗ 21093 Есть в наличии Артикул: 21083-5325234-01 200 руб./шт Быстрый просмотр Консоль панели приборов на ВАЗ 2108-21099 Есть в наличии 1 100 руб. Быстрый просмотр Облицовка динамика левая ВАЗ 2108-099 Есть в наличии Артикул: 21083-5325235-01 240 руб./шт Быстрый просмотр Крышка вещевого ящика для ВАЗ 2108-21099 с высокой панелью Есть в наличии 590 руб. Быстрый просмотр Адаптер переходник салонного фильтра ВАЗ 2108-2115 Есть в наличии Артикул: 99318 2 400 руб./шт Быстрый просмотр Накладка на высокую панель приборов для ВАЗ 2108-21099 Есть в наличии 2 100 руб./шт

Будьте всегда в курсе! Узнавайте о скидках и акциях первым

Панель приборов, устанавливаемая на автомобили ВАЗ девятого семейства, изготавливается из высокотехнологичного энергопоглощающего пластика толщиной в 3 миллиметра. Стоит отметить, что на данный момент различают несколько ВАЗовских «торпед». На конвейере после середины 90-х годов выпускалась «девятка», на которую устанавливалась высокая панель приборов ВАЗ-2109. До этого момента она была низкой. Как ни странно, последняя панель издавала гораздо меньше шума, чем та, которая монтировалась после нее. Но сегодня не об этом. В данной статье мы расскажем вам, как произвести тюнинг панели приборов ВАЗ-2109 и каким образом она демонтируется.

Дорабатываем подсветку

Наилучшим вариантом тюнинга данного элемента салона послужит доработка информационных шкал приборов, а именно замена штатной подсветки на диодную. Владельцам более новых ВАЗов повезло – в них свет расположен изнутри панели. Старые же «девятки» имели подсветку снаружи, что создавало некий эффект аскетичности. Да и смотрелась она не очень спортивно. Изменить ее расположение с внешнего на внутреннее вполне реально. Для этого вам понадобится светопропускающая накладка, провода и изолента.

Как дорабатывается подсветка панели приборов ВАЗ-2109? Для начала нам нужно будет извлечь панельку из автомобиля, предварительно обесточив бортовую сеть машины и раскрутив крепежные детали накладок. Об этом мы поговорим детально в разделе «Как снять панель приборов ВАЗ-2109 низкую и высокую». Для того чтобы свет с диодов попадал на накладку изнутри, необходимо проделать несколько вырезов на ее поверхности. Это можно сделать при помощи паяльника или раскаленного ножа.

Работа с деталями светодиодов

После проделывания отверстий можно переходить к самой подсветке. Она у нас будет расположена как на иномарках, то есть изнутри. В специализированных сервисах такая услуга стоит несколько тысяч рублей, поэтому с целью экономии делать ее мы будем самостоятельно.

Как мы уже отметили ранее, наша подсветка будет изготавливаться на основе обычной светодиодной ленты. Ее мы разрезаем на несколько равномерных кусочков. В итоге у нас должно получиться несколько дорожек с 3 диодами на каждой. Для равномерного освещения делаем из фольги отражатель. Для тахометра и спидометра нам потребуется 3 кусочка ленты. На остальные же элементы (шкала уровня топлива, температуры ОЖ и прочего) достаточно по одному кусочку.

Обратите внимание

Штатную подвеску не спешим выбрасывать, поскольку она будет освещать стрелки шкал приборов. Но и ее можно модернизировать. Для этого необходимо приклеить на место ламп светодиодную ленту. Многие автолюбители отмечают ее сильно яркое свечение, поэтому на диоды наклеиваем дополнительно тонировочную пленку. Если такой нет, можно воспользоваться черным маркером – результат будет тем же. При этом стандартный светофильтр остается на месте, а оттенок подсветки будет мягким и равномерным с бело-синим цветом.

Что делать далее?

Дальше готовую подсветку нужно подключить к контакту пластины лампы штатной подсветки. Не стоит забывать и о полярности – ее мы определяем заранее. По желанию можно купить специальный драйвер для питания светодиодов. При помощи него вы немного стабилизируете подачу напряжения.

О стрелках

На данном этапе наш щиток панели приборов ВАЗ-2109 практически доработан. Осталось лишь проверить работоспособность светодиодов и подать постоянное напряжение 12 В. Что же касается стрелок, то их нужно заново откалибровать, а лучше заменить специальными, которые подсвечиваются отдельной лампой, расположенной рядом с осью. В качестве альтернативы устанавливаются штатные детали со щитка «десятки», который тоже подсвечивается изнутри.

Разбираем панель приборов ВАЗ-2109 (низкая панель)

Согласно инструкции, для того чтобы полностью разобрать панельку, нам нужно проделать массу манипуляций. При этом работа выполняется в определенном порядке. Сначала демонтируются 3 ручки управления отопителем, затем устройство переключателя вентилятора и крепежные винты накладки центральной консоли. Далее от выключателя задних ПТФ отсоединяется колодка с проводами, один шнур выключателя «аварийки» и два от обогрева заднего стекла. После извлекается колодка с переключателя наружного освещения и подсветки прикуривателя.

Далее откручиваются 4 крепежных винта управляющей панели отопителя и 2 болта от козырька приборной доски. Затем сжимаются пружинные зажимы и вынимается корпус комбинации приборов из панели. Извлекается и тросик спидометра. Дальше вынимается белая колодка от комбинации приборов и шланг штуцера эконометра. От спидометра отсоединяется трос сброса показаний пробега. После вынимается красная колодка с проводами.

На следующем этапе разбирается гайка крепления гидрокорректора фар, подрулевые переключатели и сам руль. После установки ключа зажигания в положении «1» вынимается противоугонное устройство, а далее извлекается колодка с проводами от замка зажигания.

Как далее снять панель приборов ВАЗ-2109? После этого вынимается труба рулевой колонки вместе с зажиганием. Чтобы вытащить ручку с тяги, необходимо потянуть на себя «подсос». Далее вынимаются болты крепления тяг заслонок и сами элементы, держащие щиток с циферблатами с правой и левой стороны. Все, на этом этапе панель приборов ВАЗ-2109 (низкая) успешно извлечена! Установка всех элементов производится аналогично снятию, в обратном порядке.

Как снять панель приборов ВАЗ-2109 высокую?

Казалось бы, две одинаковые машины – ВАЗ 1994 и 1996 года выпуска. Однако конструкция их передней панели совершенно разная, поэтому и алгоритм демонтажа будет соответствующий.

Итак, с чего начинаются работы?

Демонтаж высокой панели приборов начинается со снятия декоративной накладки рулевого колеса. Далее необходимо открутить гайку крепления руля таким образом, чтобы лицевая ее часть была заподлицо с торцом вала колонки. Но не следует извлекать гайку сразу. Руль на «девятке» очень плотно сидит на шлицах, а при резких движениях он, соскочив с креплений, может нанести большую травму.

Резкими ударами руки деталь сбивается с креплений и окончательно извлекается. Дальше откручиваются 6 болтов нижнего кожуха колонки. Последняя деталь вместе с облицовкой выключателя зажигания вынимается целиком наружу. Точно так же поступаем и с верхним кожухом. После этого с вала снимается основание и отсоединяются две колодки проводов от звукового сигнала. Затем по цепочке извлекаются шнуры от стеклоочистителя и омывателя лобового стекла, а также рычаг поворота и освещения.

После выдергивания “подсоса” вынимается ручка с тяги и извлекаются консоли панели приборов. Дальше вынимается патрон прикуривателя, пепельница, а также ручки переключателя вентилятора и управления отопителем (здесь можно попробовать поддеть их минусовой отверткой). После этого аналогичным образом снимается гидрокорректор, переключатели освещения и остальные элементы.

После того как дело дойдет до панели приборов, а тросик спидометра будет снят, извлекаем красные и белые колодки от комбинации приборов и бортовой системы контроля. Затем отсоединяем выключатель зажигания вместе с «массой», контрольную лампу открытия заслонки и направляющие тяги. Сами же винты крепления щитка расположены по обе стороны облицовки. После их извлечения панель приборов (ВАЗ-2109 «Самара») будет находиться в свободном от автомобиля положении.
