Тюнинг карбюратора Солекс своими руками — практические советы

Наиболее популярными моделями автомобилей, которые подвергаются тюнингу, являются классические авто отечественных марок. Также встречаются модернизированные переднеприводные машины Волжского автозавода. Их переоборудуют не только снаружи, но в подкапотном пространстве.

Востребованным является тюнинг карбюратора ВАЗ 2107. Он повышает динамические качества автомобиля, хотя при этом может увеличить расход топлива. Провести переоснащение данного элемента топливной системы можно самостоятельно, не прибегая к помощи специалистов с автопредприятий.

Доработки на ВАЗ 2107

Практически любой автовладелец стремится получить максимальный результат от своего авто. Однако, устанавливаемые карбюраторы на «классику» с объемом 1,5 или 1,6 литра, имеющие штатный трамблер, приглушают работу мотора. В этом случае удастся довести обороты до уровня 4000…4500 об/мин. Благодаря особенностям конструкции в более высоком интервале работы осуществляется более медленное повышение оборотов и скорости авто.

Специалисты утверждают, что ВАЗовский мотор нуждается в периодической прокрутке на высоких режимах.

Позитивным результатом в такой ситуации является выгорание сажи (нагара) со стенок цилиндров. Также происходит проворачивание клапанов во втулках при выходе в режим от 4000 об/мин, что обеспечивает равномерный износ и при этом не формируются лунки на торцах. Хотя ресурс мотора немного снижается с такими нагрузками.

Модернизация начинается с того, что в «семерочном» карбюраторе удаляют пружины вакуумного привода. Она располагается в первичной камере. При этом нужно понимать, что это повысит расход топлива примерно на 0,5…0,6 л. Однако, заметно улучшиться динамика.

Такая же операция допускается для механического привода вторичной камеры. Для этого подбирается пружина из вакуумного привода, выпрямляется, а позже сгибается перед последним кольцом. Нужно сделать это так, чтобы выступ внешнего рычага расположился между пружиной и вторым рычагом привода. Это обеспечит повышение динамики на больших оборотах, а также разгон автомобиля без существенных провалов в мощности.

Читайте также:  Топливный насос высокого давления: устройство

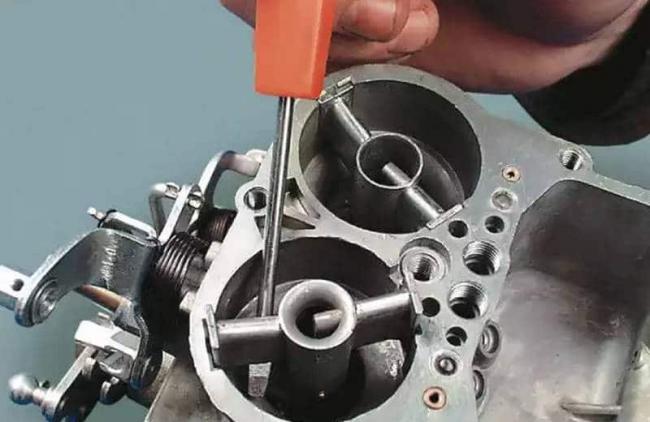

На следующем этапе избавляемся от малого диффузора, вмонтированного в главный над дроссельной заслонкой. Как правило, он имеет маркировку 3,5. В освободившееся посадочное место ставим такой же элемент, но имеющий маркировку «4,5». Параллельно допускается замена распылителя ускорительного насоса. Его лучше менять на более мощный, который обозначается маркировкой «40», подобные детали ставят на «Вебер».

Увеличение жиклеров

Нет однозначного мнения в том, стоит ли менять жиклеры на более мощные. Ведь при осуществлении этой процедуры получается неоднозначный результат: автомобиль приобретает дополнительную мощность, но при этом заметно повышается расход.

Если такой фактор не является решающим, то можно приступать к экспериментам:

1. В первичной камере проводим замену главного воздушного жиклера -150 и главного топливного жиклера-125.
2. Во вторичной камере работаем с ГВЖ-190 и ГТЖ-162. Это максимально возможные жиклеры, которые стояли на «Вебере». Положительным эффектом станет способность подъема оборотов практически до 6500 об/мин, что создает схожесть с эффектом наддува.
3. Для полуторалитровых моторов в первичной камере работаем с ГТЖ-130, а для силовых установок в 1,6 л ГТЖ-135. Возможна вариация для обеих в виде ГВЖ-170.

Практически идеальные условия в такой ситуации дадут расход на уровне 11 л/100 км, однако, у водителя отечественной «классики» появится реальная возможность мощно стартовать на светофоре или с меньшими проблемами обгонять машины на трассе. После таких модернизаций с жиклерами понадобится провести регулировку зажигания.

Повышение основных характеристик Солекс

Проведение самостоятельных доработок с ВАЗовскими карбюраторами может заметно улучшить динамику на автомобиле. Примером служит тюнинг карбюратора ВАЗ 21083 своими руками. Автомобиль получится приемистым и более резвым, хотя в этом случае придется забыть о показателях экономичности.

Модернизация заключается в следующих этапах:

• Обеспечение нового уровня топлива в поплавковой камере. Это осуществляется с помощью замены иглы. Такой тюнинг карбюратора Солекс не дает переобедняться смеси во время экстремальных режимов.
• Встраивание резиновой запорной иглы. Данная работа обеспечит стабильность уровня и повысит демпфирующие свойства.
• Демонтаж ЭПХХ (экономайзер принудительного холостого хода)придаст большей стабильности работы мотора, но при этом способствует увеличению расхода на 6-8%.
• Использование дроссельного распиливания. Автовладельцы подбирают отверстия в дроссельной заслонке таким образом, чтобы они были немного меньше традиционных. Это даст возможность понизить выбросы СО, а также оставит СН на прежнем уровне на холостом ходу. Во все цилиндры топливная смесь начнет поступать равномернее на ХХ. С данной модернизацией удастся сэкономить 1…2% расхода топлива.
• Полировка диффузоров существенно снижает потери, связанные с аэродинамическими свойствами, повышая скорость прохождения потока. Необходимо проводить ее, доводя поверхность до максимально зеркального блеска, имеющего пониженный коэффициент шероховатости.

Читайте также:  Регулировка карбюратора, как правильно настроить

Данный тип карбюраторов отличается стабильной работой и улучшенными тяговыми характеристиками для автомобиля. Также он обладает более простой конструкцией, повышенной надежностью и экономичностью, в отличие от сопоставимых по классу устройств.

Интересное по теме:

Карбюраторные системы давно ушли в прошлое, уступив место инжекторным – это правда. Автомобили с карбюраторами до сих пор ездят по нашим дорогам – тоже правда. И последнее утверждение верно как для 20-летних иномарок, так и для такого же возраста ВАЗов. Если автомобиль любить, холить и вовремя ремонтировать, он прослужит на зависть новым.

До того, как ВАЗ начал выпускать автомобили с инжекторными двигателями, на некоторые модели ставился карбюратор солекс (solex). Такими карбюраторами оснащалась, например, переднеприводная «восьмерка» (2108) и «девятка» (2109), на которые не подходили карбюраторы предыдущей модели. И поскольку автомобили, оснащенные Солекс, до сих пор активно используются, интерес к этим карбюраторам остается довольно высоким.

Содержание

Немного истории

Новый карбюратор понадобился, когда разрабатывался проект ВАЗ с передним приводом. Поперечное расположение двигателя не давало возможности ставить старый карбюратор ОЗОН, который шел на «классику». Зато разработка французской компании Solex после небольшой «доработки напильником» встала просто на ура. Выпуск новых карбюраторов начался на Димитровградском заводе (ДААЗ), на котором было установлено французское оборудование и запущен производственный процесс по лицензии Solex.

Конструкция карбюраторов солекс позволила устанавливать их на разные по типу и мощности двигатели, слегка меняя некоторые параметры. Так, самым распространенным стал Солекс модели 21083, который ставился на двигатель 1,5 л. ВАЗ 2108, 2109. Для «классики» с двигателем 1,45-1,6 л. была разработана модификация 21053, конструктивно схожая с солекс 21073, рассчитанным на Ваз 21213 Нива с мощным двигателем 1,7 л. И даже на Москвич с двигателем 1,5 л. ставился солекс 21041, а на 1,8 л. – модификация 21041-10, подходящая и для Волги, и для УАЗа.

Устройство карбюратора солекс 21083

Задача solex, как и любого карбюратора, готовить топливно-воздушную смесь и подавать ее в двигатель в нужном количестве и пропорции. Условно его схема делится на две отдельные конструктивные части: корпус и крышку.

1. В корпусе расположены диффузоры, две камеры главной дозирующей системы, блок подогрева, система холостого хода, ускорительный насос, эконостат и экономайзер;
2. В крышке находятся поплавки, воздушная заслонка, электромагнитный клапан и устройство холодного пуска двигателя.

Принцип работы.

1. Топливо из поплавковой камеры поступает в главную дозирующую систему. В эмульсионных колодцах бензин смешивается с потоком воздуха, и уже в виде жидкостно-воздушной эмульсии втягивается в диффузоры смесительных камер. При этом может быть задействована только одна камера или обе, в зависимости от режима работы двигателя.
2. Эконостат добавляет топливо при максимальных нагрузках на двигатель, когда дроссельная заслонка открыта на максимум. При этом дополнительная порция топлива подается во вторую камеру главной дозирующей системы.
3. Экономайзер компенсирует пульсацию давления под дроссельной заслонкой, чтобы поддерживать постоянную пропорцию воздуха и топлива.
4. Система холостого хода обеспечивает приготовление смеси при закрытых дроссельных заслонках. Она отключается экономайзером принудительного холостого хода, когда двигатель выходит на высокие обороты, и снова включается, когда частота оборотов снижается.

Читайте также:  Плохо закрывается крышка багажника на седане – как исправить ?

При старте сначала включается система запуска холодного двигателя, которая обеспечивает подачу обогащенной смеси.

Как снять карбюратор Солекс

Как и любое достаточно сложное устройство, карбюратор солекс выходит из строя. Чтобы починить, его нужно сначала демонтировать. Сделать это сравнительно несложно, нужно отсоединить несколько смежных элементов. Ниже, на видео-уроке, пошагово показано как снять карбюратор solex.

1. В первую очередь – выключить зажигание;
2. Затем снять корпус воздушного фильтра;


3. Отсоединяем питание электромагнитного клапана и и все шланги что идут к карбюратору. Делаем заглушки на шланги, чтоб из них не вытекало топливо;


4. Найти возвратную пружину с привода дроссельной заслонки и снять ее;
5. Отсоединить тросы «газа» и «подсоса»;
6. Выкрутить гайки, крепящие корпус карбюратора, и снять его.

Установка нового или отремонтированного карбюратора делается в обратной последовательности: сначала установить сам карбюратор, затем закрепить обратно тросы, пружину дросселя, поставить на место корпус фильтра.

Регулировка карбюратора солекс

Сначала о том, зачем вообще регулировать карбюратор. Солекс завоевал репутацию самого надежного среди карбюраторов ВАЗ, так что его начали устанавливать на другие марки, в частности, на Оку. И, конечно, после такого тюнинга нужна регулировка подачи топлива.

Эта процедура необходима также после того, как была проведена чистка или ремонт, когда карбюратор демонтировали и разбирали.

Что именно регулируют в солексе:

• Наполнение поплавковой камеры;
• Обороты холостого хода.

Ниже, на видео, доходчиво объясняется как сделать простые регулировки солекса без приборов.

Уровень топлива в поплавковой камере важен для бесперебойной подачи во время движения. Недостаток или перелив чреваты сбоями в работе двигателя, повышением расхода бензина, работой двигателя на переобогащенной смеси. Для регулировки карбюратор не нужно демонтировать. Порядок действий:

1. Завести двигатель и прогреть его до рабочей температуры;
2. Заглушить мотор и отсоединить трос подачи топлива. Проследить, чтобы бензин при этом не перелился обратно в карбюратор, заранее позаботиться о емкости для него;
3. Открутить крепления крышки карбюратора, отсоединить трос подсоса, и только после этого снять крышку;
4. В каждой камере будет определенное количество бензина. Нужно измерить высоту пустого пространства камер, от поверхности жидкости до верха. Поскольку наполнение камер будет, скорей всего, разным, вычисляется среднее арифметическое — показатели сложить и поделить на два;
5. Нормальная цифра – 24-26 мм. Если бензина больше или меньше, регулируется поплавок (аккуратно отгибается в нужную сторону), после чего измерения нужно провести заново.

Холостой ход(ХХ) регулируется с помощью установки оборотов холостого хода и регулировки оптимальной подачи топлива на ХХ. Последовательность регулировки:

1. Запустить двигатель и прогреть его до рабочей температуры, заглушить;
2. Винт «качества смеси» (находится в нижней части корпуса) повернуть вправо до упора, а потом на 3-6 оборотов послабляем;
3. Запустить двигатель и убрать подсос;
4. Выставить обороты на холостом ходу с помощью «винта количества». Оптимальная частота оборотов 800-900 об/мин, но не более 1200 об/мин;
5. После этого «винт качества» закручиваем до того момента, пока двигатель не начнет работать с перебоями. Как только слышим перебои в работе, откручиваем винт на 1-1,5 оборота, до тех пор пока не слышим стабильные обороты мотора, без рывков.

Настройка карбюратора солекс

Помимо основных регулировок, карбюратор солекс можно дополнительно настраивать и тюнинговать:

1. Менять диаметр жиклера холостого хода в электромагнитном клапане. В зависимости от потребностей двигателя, можно подобрать оптимальный вариант от 0,39 до 0,42 мм в сечении;
2. Отрегулировать подачу топлива с помощью замены распылителя топливного насоса. Есть носики распылителей с разным сечением (0,35; 0,40; 0,45 мм), и при правильном подборе двигатель получит дополнительную мощность без лишнего расхода топлива;
3. Устранить сопротивление дроссельной заслонки при резком открытии. Это немного улучшит приемистость двигателя на высоких оборотах;
4. Можно заменить носик ускорительного насоса, поставив модификацию с двумя трубками в одну камеру (а не по одной трубке на каждую из камер). В некоторых случаях такой тюнинг позволяет устранить «провалы» двигателя при нажатии на педаль газа;
5. Проверить и поправить установку тросика подсоса. В норме он должен полностью перекрывать воздушную заслонку. Если остаются щели, трос необходимо поправить.

Настройка карбюратора поможет довести его параметры до оптимальных показателей для каждого конкретного двигателя. В зависимости от того, какие цели у владельца авто, правильные настройки способны значительно снизить потребление топлива, добавить мощности, улучшить режим работы мотора.

Основные неисправности

Несмотря на то что солекс считается чуть ли не самым надежным карбюратором, он тоже периодически выходит из строя. Основные неисправности:

1. Засоряется жиклер главной дозирующей системы;
2. Засоряется жиклер холостого хода в электромагнитном клапане;
3. Перегревается и деформируется корпус карбюратора;
4. Выходит из строя ускорительный насос (трещины и разрывы диафрагмы);
5. Сходит с резьбы электромагнитный клапан;
6. Расшатываются диффузоры в корпусе.

Засор жиклеров устраняется прочисткой и продувкой. Это, пожалуй, самое простое, что может приключиться с карбюратором, и на ремонт не понадобится тратить какие-то особые деньги или время.

Деформация корпуса – проблема более серьезная. В некоторых случаях помогает шлифовка верхней плоскости, чтобы устранить подсос воздуха. Но если корпус «повело» сильно, поможет только замена, никакой шлифовкой дело не обойдется.

Проверить состояние диафрагмы можно визуально, и это тоже несложно, поскольку ускорительный насос расположен на корпусе под отдельной крышкой. Снять крышку, осмотреть диафрагму насоса и при необходимости заменить ее – задача под силу даже неспециалисту.

Электромагнитный клапан имеет свойство «самооткручиваться», из-за чего под резьбу начинает подсасываться бензин, а значит, смесь переобогащается. Причин несколько: расшатывается резьба, выходит из строя резиновый уплотнитель, или клапан изначально не был довернут до упора. Если сам клапан в порядке, нужно довернуть его до конца. Если при этом менять уплотнитель, то закручивать клапан придется ключом, чтобы наверняка посадить на место.

Один из распространенных вариантов тюнинга карбюратора – замена или растачивание диффузоров. Так можно добиться лучшего наполнения цилиндров топливно-воздушной смесью, а значит, большей отдачи мощности от двигателя. При этом сами диффузоры страдают от вибрации, и периодически могут расшатываться в посадочных местах. В этом случае понадобится разборка и калибровка карбюратора, иногда с заменой самих диффузоров.

Преимущества и недостатки

У Солекс есть определенные неизбежные недостатки, но есть и положительные качества, за которые их любят владельцы отечественных автомобилей:

1. Качественная сборка. Сюда можно отнести всё, что касается материалов и точности изготовления всех деталей. Нет необходимости «дорабатывать напильником» то, что и так добротно сделано;
2. Лучший показатель смешивания топлива. Поскольку конструкция диффузоров продумана намного лучше, чем в карбюраторах ОЗОН, при грамотной настройке можно добиться лучшей отдачи мощности при меньших затратах топлива;
3. Возможность дорабатывать и настраивать карбюратор, добиваясь оптимальных параметров работы;
4. Ремонтопригодность и низкая стоимость запчастей. По сравнению с современными инжекторными двигателями, ремонт карбюратора солекс делается на порядок легче и дешевле;

Ну а главный недостаток – чувствительность к засорам, неизбежная для любого точно подогнанного устройства. Грязь попадает из бензина, который у нас, как известно, не самого высокого качества. И пыль может закачиваться из воздуха минуя воздушный фильтр, если есть деформация и щели в корпусе, а также через отверстия в поплавковой камере.

Сегодня можно слышать, что карбюраторные автомобили – давно уже прошлый век. Отчасти так и есть, ведь новые стандарты, в том числе экологические, да и достижения прогресса давно диктуют и новое восприятие удобства и комфорта. Инжекторы работают экономичней, более точно подстраиваются под внешние условия, отвечают новым требованиям. Но невозможно просто так перечеркнуть огромное количество вполне нормальных автомобилей, работающих хоть и с морально устаревшей, но весьма эффективной топливной системой.

Как долго карбюратор солекс (solex) останется актуальным? Учитывая его надежность и удобство, автомобили с этой системой подачи топлива еще долго будут использоваться. Пока что интресс к обслуживанию и ремонту солекс не угасает, поскольку машин с ним достаточно много.

В последнее время стало популярным проводить тюнинг старых автомобилей Лада. В особенности, многим автомобилистам особенно нравится проводить доработку мотора ВАЗ 2109 карбюратор. Делается это для увеличения мощностных характеристик. Не многие знаю, как проводится непосредственно сам процесс.

Технические характеристики

Прежде чем приступить к описанию процесса доработки и увеличения мощности двигателя ВАЗ 2109 карбюратор, стоит понимать, какие силовые агрегаты устанавливались на транспортное средство, а также рассмотреть основные технические характеристики.

В процессе производства на «девятку» ставилось три варианта карбюраторных двигателей:

21081 (1,1 8V)

Наименование	Показатель
Объем	1,1 литр (1099 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Карбюратор
Расход топлива	6,7
Диаметр цилиндра	76
Порядок работы цилиндров	1-3-4-2

2108 (1,3 8V)

Наименование	Показатель
Объем	1,3 литра (1289 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Карбюратор
Расход топлива	7,0 л
Диаметр цилиндра	76
Порядок работы цилиндров	1-3-4-2

21083 (1,5 8V)

Наименование	Показатель
Объем	1,5 литра (1499 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Карбюратор
Расход топлива	7,0 л
Диаметр цилиндра	76
Порядок работы цилиндров	1-3-4-2

Тюнинг: основное описание

Тюнинг карбюраторного двигателя предусматривает в первую очередь расточку блока цилиндров. Это делается для того, чтобы увеличить камеру сгорания, а соответственно и давление внутри нее.

Также, устанавливаются облегченные детали, которые дают возможность уменьшить вес мотора, что даст увеличение динамики разгона.

Процесс тюнинга

Тюнинг двигателя ВАЗ 2109 своими руками начинается с демонтажа мотора с автомобиля. Так, придется отключить подачу питания, систему зажигания и прочие системы. Итак, рассмотрим, все этапы проведения доработки мотора самостоятельно. Полностью тюнинг провести своими руками невозможно, поскольку все равно придется на некоторых этапах обратиться в автосервис.

Демонтаж мотора

Чтобы снять движок придется пройти определенный процесс отключения и демонтажа вспомогательных систем. Итак, приступим непосредственно к процессу:

1. Снимаем АКБ и удерживающую полку.
2. Демонтируем воздушный фильтр и карбюратор.
3. Снимаем элементы зажигания, которые размещены в моторном отсеке.
4. Сливаем охлаждающую жидкость и моторное масло.
5. Откручиваем КПП от ДВС.
6. Демонтируем радиатор, чтобы было проще снять мотор.
7. Вынимаем шрус двигателя.
8. Откручиваем подушки двигателя.
9. Снимаем капот и демонтируем двигатель.

Расписанный процесс не полный, а только основные действия, которые необходимо проделать.

Разборка силового агрегата

Разборка силового агрегата делается за несколько часов. Так, для начала необходимо демонтировать крышку головку блока и поддон картера. Лучше всего проводить данную операцию на специальном стенде.

После этого начинаем снимать основные узлы. Раскручиваем болты крепления головки блока и блоку цилиндров. Затем, головку отставляем в сторону и работаем непосредственно с блоком цилиндров. Итак, рассмотрим, что придется снять:

1. Откручиваем бугеля и вынимаем коленчатый вал. Предварительно демонтируем шкив.
2. Демонтируем водяной и масляный насос.
3. Вынимаем поршневую группу. Демонтируем шатуны. Если есть, необходимо вынуть гильзы.
4. Теперь, блок готов к дальнейшим манипуляциям.
5. Последним этапом становится мойка деталей и блока.

Когда блок разобран, можно перейти к разборке головки блока цилиндров.

1. Демонтируем крышку распределительного вала.
2. Снимаем распредвал.
3. Рассухариваем клапаны.
4. Снимаем пружины и сальники.
5. Вынимаем клапаны.
6. Выбиваем с головки седла и направляющие втулки.
7. Проводим мойку деталей и основания головки.

Определение приоритетов доработки

Чтобы увеличить мощность двигателя ВАЗ 2109 карбюратор потребуется приобрести поршневую группу, клапаны, распределительный вал, шатуны и коленчатый вал. Все эти детали должны быть облегченные и изготовлены именно производителями тюнинга.

Так, поршневая группа, клапаны и седла подходят компании ATI. Направляющие втулки, лучше всего устанавливать бронзовые производства американського производителя K-line. Коленчатый и распределительный вал приобретаются у немецкой компании TDR.

Работа с блоком цилиндров

Для начала, блок цилиндров необходимо расточить под новые поршни, соответственно с размером — 82 мм. Затем, проводится установка коленчатого вала и новых вкладышей, которые идет в комплекте с главной деталью.

Чтобы все работало, как часы, необходимо установить облегченное тюнинг сцепление производства Sachs. После того, как к валу прицепили сцепление необходимо сделать балансировку. Желательно проводить операцию на специальном стенде.

Проводим сборку поршневого узла, а именно крепим поршни к шатунам. Затем, можно приступить, к так называемому процессу «перевязки». Под ним подразумевается крепление шатунов с поршнями к коленчатому валу. Монтируем сальники и подшипники коленчатого вала. Устанавливаем бугеля и можно зафиксировать поддон. Затем, проводится сборка остальных вспомогательных узлов, таких как шкив, водяной насос и ролик.

Тюнинг головки

Тюнинг головки блока цилиндров — это фактически сборка новых деталей на старые посадочные места. Так, разобранная ГБЦ собирается из старого корпуса и новых тюнинг элементов. В данном процессе нет ничего сложного.

Сборка узла

После того, как основные системы и узлы собраны, можно преступить непосредственно к процессу сборки двигателя воедино. Так, в обратной последовательности к блоку цилиндров крепятся — головка блока, клапанная крышка, шкивы, ремень ГРМ.

После сборки, рекомендуется обкатать двигатель на холодную, но поскольку не у всех имеется обкаточный стенд, то большинство автомобилистов проводят эту операцию на горячую, непосредственно на автомобиле.

Доработка вспомогательных систем

После того, как основные узлы силового агрегата собраны, можно приступить к установке вспомогательных систем. Итак, устанавливаем в первую очередь, систему впрыска топлива. Старый карбюратор Солекс не стоит ставить, поскольку он не будет давать необходимого количества горючего в камеры сгорания. Поэтому, необходимо найти улучшенный карбюратор Солекс Мега-2 или чешский вариант — ИКОВ.

Стоит доработать систему зажигания. Вместо стандартных свечей, стоит установить свечи зажигания Бриск с маркировкой А2. Также, стандартные высоковольтные провода меняются на тюнинг версию производства Тесла.

Не стоит забывать за систему охлаждения, поскольку увеличенное количество оборотов коленчатого вала, ускорит все процессы, а соответственно и увеличенный выброс тепла. Поэтому на ВАЗ 2109 устанавливают кит комплект системы охлаждения, в которую входят: силиконовые патрубки, спортивная помпа и двухкамерный термостат. Также, рекомендуется установить спортивный радиатор, сделанный с алюминия. Это облегчит вес автомобиля на несколько килограмм.

Последней доработкой становится установка воздушного фильтра «нулевого» сопротивления. Монтаж этого узла проводится достаточно просто, на стандартные крепления старого корпуса «воздухана». Воздухозаборник выводится так, чтобы была прямая подача воздуха.

Также, кроме стандартных доработок, на двигатель можно установить нагнетатель воздуха. Конечно, такая доработка быстрее изнашивает элементы мотора, поэтому рекомендуется установить «улитку».

После проведения всех доработок, двигатель устанавливается на транспортное средство, и проводится обкатка и регулировка.

Вывод

Тюнинг двигателя ВАЗ 2109 карбюратор можно провести самостоятельно в гараже. Расписанная в статье доработка проводится за месяц и ее стоимость, если покупать новые детали, будет стоять около 4000-5000 долларов. Конечно, такая доработка нецелесообразная с экономической стороны, но находятся автолюбители, которые проводят такой вид тюнинга.

Для чего нужно делать тюнинг карбюратора ВАЗ 2109? Ответ очевиден — для увеличения мощности и динамики. Конечно лучше при этом предварительно доработать силовой агрегат ваз 2109, улучшить систему питания и зажигания автомобиля. Однако, если денег на это нет и при этом у вас «пожилой» Ваз 2109 а хочется показать, что вы не последний номер на дороге. Остается только доработка карбюратора.

Сначала удаляем пружину, находящуюся в вакуумном приводе дроссельной заслонки второй камеры, это займет совсем немного времени. Вы можете сразу почувствовать прибавление динамики, при этом расход двигателя должен повысится всего лишь на 0,5 литра на 100 км пробега. Еще один способ тюнинга карбюратора ВАЗ 2109 — переделать вакуумный привод дроссельной заслонки второй камеры в механический. Выполняется это достаточно просто: вам нужно взять небольшой отрезок проволоки, выпрямить один из его концов, сделать из него колечко и подсунуть под гайку, закрепляющую рычаги привода дроссельной заслонки второй камеры.

После этого образуется выступ на внешнем рычаге привода и он будет находится между проволокой и другим рычагом привода. Потом хорошенько затягиваем гайку и в итоге у нас увеличивается динамика, при этом увеличение расхода топлива минимальное. Следующий шагом — меняем диффузор первичной камеры, штатный имеет маркировку 3,5, вместо него устанавливаем деталь с маркировкой 4,5. При необходимости меняем распылитель насоса ускорителя, вместо штатного на 30 ставим более производимый 40. Динамика растет, а расход не увеличивается!

Более сложный вариант тюнинга включает в себя установку пары карбюраторов. Сделать это можно не только на «девятке», но и на «восьмерке». Берем два карбюратора Солекс, они должны быть стоковые. После того как вы их почистите, на них нужно установить рем. комплект. Также нужно приобрести два коллектора (даже от Оки подойдут), они нужны для основы впускающего тракта. Так как коллектор от Оки не подходит на двигатель «девятки», то придется обзавестись ещё и переходным коллектором. Он состоит из впускного фланца для стыковки с ГБЦ, четырех трубок и фланца для стыковки с коллекторами Ока.

Понятное дело, если используются коллекторы совместимые с силовым агрегатом «девятки», то такие доработки не нужны, все делается напрямую. Если вы не хотите использовать переходники, то соединять детали придется сваркой, а это достаточно дорогое удовольствие.

Далее берем переходной коллектор, два коллектора и два карбюратора. Собираем в единое целое. После этого остается синхронизировать работу карбюратора, а именно добиться синхронного открытия заслонок на двух устройствах. В качестве привода заслонок лучше всего использовать тяги от Озона (есть вариант с тросами, но они на самом деле склонны к растягиванию, так что процесс открытия заслонок будет не равномерным).

Устанавливаем тяги через тройники и подключаем обратки и топливные шланги. На одном коллекторе глушим штуцер под шланг. Завестись мотор должен на «ура».

Для завершающего этапа желательно провести механическую обработку определенных мест карбюратора.

Понятие механического тюнинга карбюратора ВАЗ 2109 включает в себя: полировка рабочей поверхности карбюратора и впускного коллектора, утоньшение осей дроссельных и воздушных заслонок, стачивание шляпок винтов крепления заслонок к осям, расточку главных диффузоров… и так далее.

Но это уже достаточно сложная и кропотливая работа, которая возможно потребует обращение к специалистам.

Для тех, кто желает более основательно заняться тюнингом автомобиля ВАЗ 2110, можете бесплатно скачать книгу «Тюнинг ВАЗ 2110».

Это первая книга из серии цветных иллюстрированных руководств по тюнингу автомобилей своими руками. В руководстве подробно описаны работы по различным усовершенствованиям конструкции автомобилей семейства ВАЗ 2110.

Все операции по тюнингу двигателя, трансмиссии, ходовой части, а также оборудования кузова проиллюстрированы и снабжены подробными комментариями и рекомендациями.

Похожее на эту тему:

Как сделать аэрографию на автомобиле Тюнинг Митсубиси Аутлендер Тюнинг Тойота

Существует немало вариантов тюнинга штатного агрегата ВАЗ-2109. На карбюраторных и инжекторных моделях дешевле всего использовать чип-тюнинг. Вместе с полной разборкой двигателя вам придется заняться связанными с ним системами. Наиболее часто подвергается изменениям система газоотведения. Расскажем, как на автомобиле ВАЗ-2109 провести тюнинг двигателя.

Читайте также: Схема, ремонт и неисправности передней подвески ВАЗ-2109

Основы модификации

Целью любых изменений является повышение мощности и улучшение динамических характеристик. Тюнинговый агрегат становится более выносливым. В понятие качественной модернизации входит монтаж обновленных элементов:

• головка блока цилиндров;
• спортивный ресивер;
• интеркулер или турбина;
• распределительный вал;
• поршневая группа.

В процессе работ над ГБЦ изменяется форма и диаметр клапанов впуска, камеры сгорания. Часто на ВАЗ-2109 ставят запасные части от других автомобилей, например, дополнительный карбюратор и коллектор, которые берутся от «Оки». Такая модификация невозможна, если на вашем ВАЗ-2109 стоит инжекторная модель силовой установки.

Читайте также: Что делать, если не работает бачок омывателя ВАЗ-2109

У карбюраторных моделей ВАЗ-2109 есть лишь одно преимущество – силовой агрегат способен работать на низкооктановом бензине. Его чуть проще отремонтировать, чем инжектор. Не стоит кардинально менять силовой агрегат, если у вас стоит карбюраторный тип – дорабатывайте его, а не ставьте новый инжектор. Такое изменение весьма затратное по финансам и не оправдывает себя. Лучше воспользоваться другими способами модернизации.

Способы тюнинга силового агрегата

Существует масса способов улучшить характеристики двигателя. Перед работами учитывайте, что в случае ошибки вам придется полностью менять агрегат. У каждого способа изменения характеристик мотора есть свои достоинства и недостатки. Приведем несколько относительно безопасных способов тюнинга:

Читайте также: Каково устройство печки ВАЗ-2109 с низкой и высокой панелью

1. Установка фильтра нулевого сопротивления. Мастера часто называют эту комплектующую «нулевиком». Если вы правильно выберите фильтр, то динамические показатели и мощность мотора возрастут на 5%. Если вы оборудуете свой автомобиль нулевиком, то вам придется тщательно за ним следить и своевременно прочищать. В противном случае установка элемента будет бессмысленной и опасной. Из-за загрязненного фильтра появляется риск повреждения двигателя. Ориентируйтесь на цену от 5 до 6 тысяч рублей за фильтр. Экземпляры, стоящие меньше, нормально работать не будут.
2. Вместе с инжекторными силовыми агрегатами часто рекомендуют использовать прямоточные глушители. Использовать в системе газоотведения эту деталь стоит только в том случае, если вы провели глубокую модернизацию двигателя. Еще один вариант, когда такой глушитель будет уместен: если на машине установлена система нагнетания воздуха турбо (дополнительный компрессор). На мощность прямоточный глушитель повлияет только вместе с другими обновлениями. В других случаях его установка – бессмысленная трата денег. Он сделает автомобиль более шумным, при движении будет слышен рев.
3. Еще один действенный способ увеличить мощность двигателя – установить спортивный ряд на КПП. При этом добавится 6 передача, а автомобиль будет разгоняться более динамично из-за изменения ряда передаточных чисел. Общая мощность двигателя при этом не изменится, но динамические характеристики станут заметно лучше. Одновременно с этим замените поршневую группу, поставьте более мощный двигатель. Глубокая переработка двигателя и КПП позволит качественно изменить силовую установку. Динамику вы почувствуете уже при первом запуске двигателя и разгоне. Обойдется такой тюнинг дорого, но он будет того стоить.
4. Наиболее часто для инжекторов рекомендуют чип-тюнинг. При помощи простого ноутбука, небольшого количества оборудования и прикладных программ проводится настройка ЭБУ. Достоинством этого способа является его дешевизна – вам не придется проводить механические работы и вмешиваться в элементы агрегата. Если вы сделаете ошибку, то достаточно будет заменить бортовой компьютер. Он обойдется дешевле, чем замена мотора при неудачном тюнинге другого типа. После перепрошивки ЭБУ вы сразу же заметите изменение работы двигателя.

Существует масса методик, с помощью которых на карбюраторной и инжекторной модели можно изменить характеристики. Большинство работ проводят механическим способом. Если вы до итого момента ни разу не сталкивались с текущим ремонтом двигателя, при этом слабо понимаете принцип его устройства, то проведение модернизации доверьте профессионалам. Они предложат вам программу изменений и сделают работу качественно.
