Ремонт электроусилителя руля на Приоре своими руками: устранение неисправностей и замена ЭУР

Электроусилитель руля, устройство и принцип действия

Благодаря работе электроусилителя происходит снижение нагрузки и усилия на рулевом колесе при выполнении поворота. Агрегат существенно облегчает управление транспортным средством и не позволяет на большой скорости совершать опасные маневры. В состав узла входят такие элементы:

• Электромотор.
• Вал.
• Колонка.
• Рулевое колесо.
• Датчик момента.
• Электронный блок управления.
• Механизм поворота руля.

При повороте рулевого колеса в работу включается ЭУР. Момент обеспечивает электродвигатель, присутствующий в конструкции электроусилителя. Датчик момента выполняет измерение показателя и отправляет его в электронный блок. Зависимо от угла поворота, ЭБУ рассчитывает, какую мощность необходимо задать двигателю. В переключателе, который расположен под рулем, есть устройство, определяющее угол поворота. Датчики поворота и момента передают сведения на электронный блок, который определяет, с требуемой ли скоростью функционирует электромотор.

На прошлых поколениях ВАЗ был вмонтирован гидроусилитель, который давал фактически одинаковое усилие во всех диапазонах вращения. Что касается электроусилителя, то степень усилия здесь зависит от массы факторов: скорости поворота руля и его угла, оборотов силовой установки, скорости езды.

Электроусилитель руля Приоры, слабое звено или нет

Безусловно, электроусилитель руля — очень полезная опция, однако вместе с этим он является слабым звеном Приоры, поскольку периодически выходит из строя.

Признаки полного отказа электроусилителя ВАЗ

Как свидетельствует практика, у данного агрегата не так много неисправностей, поломки происходят в одних и тех же элементах. Первое, что следует разобрать — полный отказ электроусилителя. При отключении ЭУР проверьте экран бортового компьютера, вероятнее всего, вы увидите на нем код, который сообщает о неисправностях в агрегате. Однако в некоторых случаях диагностировать отключение ЭУР можно лишь на практике. Выполните следующие действия:

1. Выключите мотор и несколько раз поверните руль в разные стороны.
2. Повторите данные действия, однако уже при заведенном двигателе.
3. Усилие при повороте рулевого колеса не поменялось? Значит агрегат отключился полностью.

Электроусилитель руля не работает, можно ли управлять автомобилем

Даже при нерабочем электроусилителе можно продолжать езду, однако делать этого не рекомендуется. Водителю необходимо время, чтобы отвыкнуть от вождения с помощью ЭУР. Поэтому желательно сразу заняться диагностикой.

Датчик скорости вышел из строя, как это отражается на электроусилителе руля и спидометре, как исправить

Иногда спидометр и усилитель одновременно перестают работать. Причина такого дефекта — вышедший из строя датчик скорости. Следует понимать, что данные три компонента связаны. Датчик момента передает информацию на блок управления. Он сравнивает ее со скоростью, а затем определяет усилие. Если причина в датчике скорости, то ремонт сводится к проверке проводки, что ведет к данному компоненту. Также следует проверить провода, которые соединяют датчик с усилителем руля и спидометром. Если в коммутации нет обрывов, поменяйте датчик.

ЭУР не работает из-за низкого напряжения, как исправить

Низкое напряжение в автомобильной сети тоже может повлечь за собой отключение электроусилителя. Ищите неисправности в изоляции проводки. При ее повреждении в сети будут возникать короткие замыкания. Кроме того, нарушения в изоляции становятся причиной неисправной работы генератора. Чтобы устранить неисправность, проверьте генератор и проводку. В датчике момента есть много контактов, которые в условиях сильного загрязнения способствуют отключению электроусилителя. В данном случае необходимо разобрать агрегат и очистить контакты датчика момента.

•
  Читайте также:

  ВАЗ 2114 тюнинг своими руками

Машина не слушает руль, что с ЭУР, как поступить водителю

Автомобиль движется по ровном дорожном покрытии, положение рулевого колеса не меняется, но вдруг авто поворачивает в сторону. Подобное непредсказуемое поведение ЭУР требует срочной диагностики, поскольку в самое неподходящее время электроусилитель руля может отправить машину на встречную полосу или на обочину. В таком случае необходимо прекратить езду и отключить усилитель.

Как отключить ЭУР, подробно

Для отключения электроусилителя необходимо извлечь предохранитель, отвечающий за подачу напряжения на ЭУР. Чтобы достать данный предохранитель, выполните следующие действия:

1. Возле левой ноги водителя находится крышка монтажного блока.
2. Проверните фиксаторы и отщелкните крепления.
3. Блок, где находится требуемый предохранитель, находится возле расширительного бачка.
4. Достаньте предохранитель F5 (50 A).

Причиной такого поведения являются неисправности в устройстве ЭУР. Это может быть блок управления, датчик момента, механические повреждения либо засоренные контакты.

Где сделать диагностику неисправностей ЭУР

Рекомендуется выполнять диагностику у профессионалов, поскольку не получится проверить блок управления в гаражных условиях. Замена может быть выполнена своими руками.

Подготовительные работы для замены ЭУР

Перед снятием усилителя необходимо демонтировать немало деталей панели приборов: замок зажигания, кожух, руль с подушкой безопасности. Когда данные элементы сняты, можно приступать к снятию ЭУР.

Инструменты, приспособления, расходные материалы

1. Глубокие головки на «8» и «13».
2. Зубило и молоток.
3. Трещотка и удлинитель (в качестве альтернативы можно воспользоваться воротком).

Замена ЭУР своими руками, пошаговая инструкция

1. Возьмите головку на восемь, наденьте трещотку и снимите контактную группу.
2. Полностью снимите с вала контактную группу, поскольку она будет мешать вам при разборе узла.
3. Обратите внимание на блок серого цвета, отвечающий за управление ЭУР. Отсоедините от него проводку.
4. На каждом штекере есть отдельный фиксатор. Тщательно изучите его конструкцию, поскольку при демонтаже можно легко его повредить. Тогда понадобится дополнительный ремонт.
5. Затем найдите крепление кардана и рулевой рейки — разобщите их, для чего необходимо открутить болт.
6. Ослабьте стяжку кардана, в этом деле вам помогут зубило и молоток. Теперь у вас появится доступ к креплениям ЭУР к кузову. Открутите четыре гайки — две спереди и две снизу.
7. Придерживайте узел, во избежание его падения. Сдерните агрегат с рейки и полностью демонтируйте его.
8. Установка нового устройства выполняется в обратной последовательности.

Советы профи

Безусловно, самостоятельная замена ЭУР — мероприятие немного трудоемкое, однако совсем не сложное даже для начинающего автолюбителя. Удачи!

ПОХОЖИЕ МАТЕРИАЛЫ

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ВАЗ 2110 своими руками
• ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114
• Как поддомкратить машину. Как правильно ставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
• Катализатора выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на пламегаситель
• Печка дует холодным воздухом ВАЗ 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца авто по номеру его машины, проверить авто по номеру машины ГИБДД, проверка авто по гос номеру машины бесплатно
• Как выбрать подержанные шины, полезные советы
• Зима автомобиль дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли автомобиль зимой
• Зимой плохо заводится машина. Как правильно заводить машину зимой, нужно ли прогревать машину зимой, полезные советы
• Экономичные машины по расходу топлива, самая экономичная машина по расходу топлива
• Марки шин для легковых автомобилей, расшифровка маркировки шин автомобилей, остаточный протектор шин легкового автомобиля, как подобрать шины по марке автомобиля, рисунок протектора шины автомобиля
• Работа механической коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка для дизельного топлива зимой, как выбрать лучшее дизельное топливо
• Дизель зимой не заводится. Как завести дизель зимой, прогрев дизеля зимой.
• Японские шины Бриджстоун, зимние шипованные шины бриджстоун, шины Бриджстоун марки
• Маркировка шин расшифровка для легковых автомобилей, маркировка колесных дисков, как правильно подобрать шины по дискам
• Дизельный двигатель зимой, запуск дизельного двигателя зимой, какое масло заливать в дизельный двигатель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля штраф
• Восстановленные шины, шина наварка, восстановленный протектор шин, можно ли их использовать
• Выбираем зимние шины, что представляет из себя зимняя резина, какое давление в зимних шинах должно быть, маркировка зимних шин, как правильно выбрать зимние шины, лучшие зимние шины 2019
• Рулевая рейка автомобиля, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные шины автомобиля, набор для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Шины российского производства, российские шины зимние, российские всесезонные шины, воронежские шины Amtel, шины “Матадор Омск шина”, Кама-шины-это шины мирового уровня
• Как открыть автомобиль без ключа. Потерял ключ от автомобиля что делать, ключ от автомобиля внутри машины
• Тихие шины, тихие зимние шины, тихие шипованные шины, какие шины выбрать, обзор шин
• Шины и безопасность, безопасность движения шины, почему необходимо постоянно следить за автомобильными шинами
• Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
• Преобразователь ржавчины какой лучше для авто, преобразователи ржавчины выбрать, как пользоваться преобразователем ржавчины, советы профессионалов
• Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
• Долговечность двигателя, срок службы двигателя, как продлить срок службы двигателя
• Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
• ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
• Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
• Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
• Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
• Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
• Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить

–>

• 2.0Рейтинг
• 38393Просмотра

Вот уже на протяжении нескольких лет по поводу электроусилителя руля приора на страницах интернета и периодической печати идут горячие споры и «ломаются копья». Во многом это связано с тем, что у ряда обладателей этого, наиболее популярного образца отечественного автопрома, под влиянием ряда публикаций сложилось мнение, что электроусилитель руля (ЭУР) на моделях ваз 2170, 2171 и даже 2172, несет для водителей определенную опасность.В связи с этим стоит разобраться, что из себя представляет данный электроагрегат управления, что принесла автолюбителям его установка и какие меры следует принимать в случае возникновения подозрений о его неправильной работе.Следует сказать, что по мнению специалистов и, в том числе, опытных автолюбителей, благодаря наличию электроусилителя управление Приоры значительно облегчилось, особенно это заметно на небольших скоростях. Некоторые водители, привыкшие к более жестким усилиям на руле, даже считают, что управление стало слишком легким.Впрочем, уже со скорости 80 км/ч усилие на руле начинает увеличиваться, а со 100 км/час помощь усилителя вообще прекращается. Кроме того замечено, что при быстром повороте, плечо руля стало как бы короче, хотя это ощущение следует считать субъективным – на практике поворот руля от упора до упора остался прежним. Особо хочется отметить, что тот, кто успел познакомиться с этим полезным агрегатом, вряд ли сознательно изъявит желание от него отказаться.Разумеется, особого упоминания заслуживает тема надежности ЭУР на приоре. Действительно, несколько лет назад имелось достаточно много жалоб на возникновение различных неисправностей и дело доходило до того, что значительное количество машин отзывалось через официальных дилеров на заводы изготовители.

Впрочем, те автолюбители, которые всерьез заинтересовались этой темой, могут, при некотором желании, найти расследование журнала «За рулем» из которого становится ясно, что скандал трехлетней давности был связан с попыткой калужского завода «Автоэлектроника» своим решением заменить в одном из узлов ЭУРа дорогостоящую немецкую микросхему на электронную сборку собственного изготовления.

При нормально работающем электроусилителе, вы почувствуете заметную разницу (при включенном двигателе электроусилитель значительно снизит усилие на руле). Не следует забывать и о возможности встроенной системы контроля, грамотный анализ кодов которой, способен значительно облегчить диагностику и понять почему в данный момент электроусилитель не работает и следует ли в данном случае выполнить замену одного из датчиков или все серьезнее и вам необходимо поменять основной блок управления ЭУРа.Что касается ремонта блока управления ЭУР, то на сегодняшний день восстановить его исправность своими силами не удастся и менять его нужно целиком, в сборе. При этом данную процедуру лучше доверить специалистам (управление все-таки). Если гарантия уже закончилась, то цена нового блока составляет около 10 тыс. рублей, а стоимость работы – 1тыс. рублей.

Похожие материалы

Популярные материалы

–> 14.06.2018

Если Вы стали счастливым обладателем LADA Приора, то периодически придется загонять ее в гараж и что-то дорабатывать своими руками. Частоя поломка это электроусилитель руля Приоры, проблема тут в сырости конструкции. А именно замена дорогой немецкой электросхемы, отечественной, которую конечно доработали, но сбои случаются.

Прежде чем начать ремонт электроусилителя руля Приоры стоит разобраться, что сломалось. Для начала нужно выяснить, при каких условиях ЭУР отказал. Причин по которым он вышел из строя может быть несколько:

• после зарядки аккумулятора;
• при повороте руля на большой угол;
• в режиме парковки автомобиля;
• при езде свыше 110кмч.

Проблемы аккумулятора

Исходя из этого, можно сделать первые выводы о причине поломки. Частой причиной неисправности служит низкое напряжение в бортовой сети. Дело в том, что для функционирования усилителя нужно напряжение питания в 13,5B.

Первым делом тестируем аккумулятор, если с ним все в порядке, то разбираемся дальше. Возможно, проблема возникла, когда вы снимали АКБ для зарядки. Что бы электроусилитель снова заработал, выверните колеса в крайнее положение и обратно 5-6 раз, очень часто этого достаточно для возобновления работы.

Неисправность проводки

В случае, когда АКБ в порядке, смотрим проводку, сопутствующими фактороми могут служить погодные условия, мороз, дождь или жара. Если при смене погодных условий отключается электроусилитель руля на Приоре, то это явный признак неисправности проводки. Проверьте пропайку и изоляцию обмотки, возможно, возникает короткое замыкание.

Электроусилитель руля Приоры не работает постоянно. Максимальная нагрузка на электродвигатель приходиться на малой или полностью отсутствующей скорости, а минимальная при высокой. Так вот, у Приоры на скорости 110км/ч электроусилитель отключается полностью. При этом обратная связь на руль становиться максимальной. Электроусилитель руля «Калина» отключается уже при 60 км/ч.

Стучит руль при езде

Какое смазочное вещество выбрать Неординарный китайский седан: недостатки Джили МК с пробегом Технические характеристики двигателя MR479QA Почему автомобиль ВАЗ инжектор сразу заводится и глохнет? Различные схемы обмана лямбда-зонда Схема электронной обманки второго лямбда зонда Как поменять моторное масло на девятке

История автомобиля Шевроле Круз начинается в 2009 году – тогда-то он и появился в России. Но в 2008 году На сегодняшний день Шевроле Круз является одним из популярнейших автомобилей на российском рынке, по Владельцы автомобилей Шевроле-Круз с большим пробегом сталкиваются с течью масла из-под клапанной крышки В XXI веке нетрудно самостоятельно заменить крыло Шевроле Круз. Для этого потребуются лишь базовые знания Свечи зажигания – это нервные импульсы двигателя автомобиля. Это одни из самых важных деталей в Немецкий автоконцерн BMW всегда славился своей продукцией, которая отличается высочайшим качеством Несмотря на экономический упадок в России и странах СНГ, автомобили иностранных производителей с каждым Лизинговые сделки стали актуальными в последние годы как со стороны юридических лиц, так и в среде обычных Лизинговые правоотношения стали намного популярней в последние несколько десятилетий. Стараясь сэкономить В последние годы лизинг стал очень популярным видом сделок. Решаясь на развитие своего бизнеса, многие

Реализация изъятых авто в ВЭБ-лизинге

Как выбрать и поменять ступицу на Шевроле-Круз

Как выбрать и установить дворники Chevrolet Cruze

Решетка радиатора Chevrolet Cruze: установка, замена, рестайлинг

Как заменить радиатор Шевроле-Круз самостоятельно

Как поменять шаровые опоры и рычаги Шевроле-Круз

Снятие сиденья Шевроле-Круз своими руками

Отзывы об Убере

Какие машины подходят для Убера Селект и Х

Убер Еда

Написал небольшой фак по эурам автоэлектроника.

ЭУР с тензорезистором

Труба демонтируется, открывая доступ к рулевому валу, переднему подшипнику.

Далее нужно аккуратно вытащить ротор мотора с валом и передней крышкой. А в задней крышке расположен датчик положения ротора. Если задача починить его, то вал можно не вынимать, доступ к ДПР хороший, но нужно следить за натяжением проводов, чтобы не вырвать их, а также не потерять 3 резиновые прокладки, через которые крепится датчик.

Рулевой вал заштифтован на роторе мотора, штифт нужно выбить подходящей выколоткой-высверлить, кому как удобнее. После снятия вала и съема крышки получаем доступ к тензорезистивному датчику. Кстати на фото видно, к чему может привести неаккуратная разборка:

До момента расштифтовки все также, после снятия вала получаем доступ к датчику момента:

Теперь о других различиях в конструкции, их достаточно много. Валы тоже разные, на эуре с дм валео на валу установлено металл-феритовое кольцо, за перемещением которого следит электроника и выдает момент на рулевой вал, также куча мелких отличий, подшипник сидит на другой глубине, по иному выфрезеровано само тело вало, заменить один на другой не получится.

Роторы моторов невзаимозаменяемы, изменена часть, на которую устанавливается ДМ

Совместимость в одной группе вопрос пока открытый. На сегодня есть примерно столько версий:

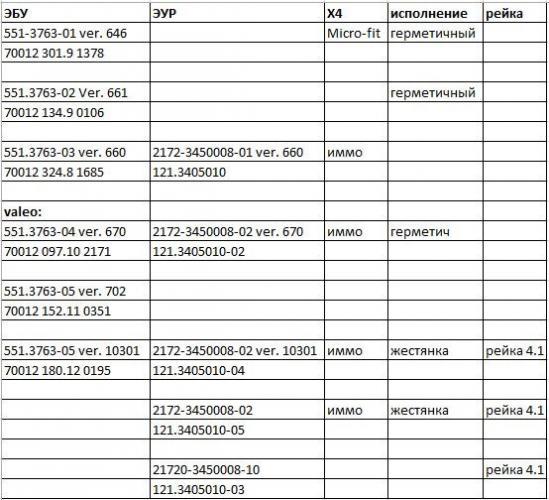

В таблице достаточно много пустых строк, но общее представление можно получить. Что касаемо самой первой ревизии — в ней фишка Х4 имеет другой разъем, во всех последующих применен обычный, несколько похожий на разъем иимобилайзера.

Выбор и проверка

Читайте также:  Невыполнение законного требования сотрудника полиции коап рф

Электроусилителем руля (ЭУР) комплектуется сегодня каждая Приора, касается это и базовых комплектаций. В начале выхода автомобиля агрегат шел как дополнительная опция комфорта. Владельцы этой модели знают, что узел часто заклинивает и выходит из строя. Усилитель руля стал слабым местом Приоры, но при необходимости ремонт можно произвести своими руками. В этом материале мы подробно рассмотрим, что представляет собой ЭУР, какие поломки случаются в этом узле и как их устранить самостоятельно. За работу стоит браться лишь в том случае, если есть опыт в обслуживании автомобиля, так как при замене нам придется разобрать половину приборной панели.

Назначение агрегата

За счет работы ЭУР снижается нагрузка и усилие на руле при совершении поворота. Узел значительно облегчает управление автомобилем, а на большой скорости он не позволяет выполнять опасные маневры.

В состав агрегата входят следующие компоненты:

1. Рулевое колесо;
2. Колонка;
3. Вал;
4. Электромотор;
5. Механизм поворота руля;
6. Электронный блок управления (ЭБУ);
7. Датчик момента.

При повороте в работу включается электроусилитель. Момент обеспечивается электромотором, который присутствует в конструкции ЭУР. Датчик момента измеряет показатель и отправляет его в ЭБУ. В зависимости от угла поворота, блок рассчитывает, какую мощность нужно задать мотору. В переключателе, расположенным под рулем, присутствует устройство, которое определяет угол поворота. Датчик момента и поворота передают данные на ЭБУ, который «определяет», с нужной ли скоростью работает электродвигатель.

На прошлых поколениях автомобилей ВАЗ был установлен гидроусилитель, он давал во всех диапазонах вращения практически одинаковое усилие. Что касается ЭУР, то степень усилия зависит от множества факторов – скорость поворота «баранки» и его угол, обороты силовой установки, скорость движения.

Неисправности и их признаки

Несомненно, электроусилитель является более надежным узлом, чем устройство, работающее на гидравлике, но и в ЭУР появляются неисправности. При их обнаружении нужно сразу проводить ремонт, так как от работы усилителя зависит безопасность водителя, его спутников и других участников дорожного движения.

Полный отказ работы ЭУР

Как показывает практика, неисправностей у этого узла не так много, поломки случаются в один и тех же деталях. Первое, что стоит разобрать, – это полный отказ ЭУР. При отключении усилителя необходимо проверить экран бортового компьютера, скорее всего, вы увидите там код, сообщающий о неисправностях в узле. Но иногда определить отключение усилителя можно только на практике.

Выполняем следующие действия:

1. Выключаем двигатель и несколько раз поворачиваем «баранку» в разные стороны;
2. Повторяем эти действия, но уже при заведенном моторе;
3. Усилие при повороте руля не поменялось? Значит узел полностью отключился.

Даже при нерабочем ЭУР вы можете продолжать движение, но делать это не рекомендуется. Водителю нужно время, чтобы отвыкнуть от управления автомобилем при помощи усилителя. Лучше сразу заняться диагностикой и определить, какому компоненту требуется ремонт или замена.

Иногда усилитель и спидометр перестают работать одновременно. Причиной такого дефекта является датчик скорости, который вышел из строя. Взяв электросхему, вы поймете, что эти три элемента связаны. Датчик момента подает данные на блок управления, он сравнивает их со скоростью и определяет усилие. Если причиной стал датчик скорости, то ремонт заключается в проверке проводки, которая ведет к этому элементу. Также стоит проверить провода, соединяющие датчик со спидометром и усилителем руля. Если в коммутации обрывов нет, то следует поменять датчик.

Низкое напряжение в сети автомобиля тоже может привести к отключению ЭУР. Неисправности следует искать в изоляции проводки. Если она повреждена, в сети будут появляться короткие замыкания. Также нарушения в изоляции приводят к неисправной работе генератора. Для устранения неисправности следует проверить проводку и генератор. В датчике момента присутствует множество контактов, которые при сильном загрязнении способствуют отключению ЭУР. В этом случае ремонт – это разбор агрегата и очистка контактов датчика момента.

Читайте также:  Автосигнализация starline a63 отзывы

Непредсказуемая работа руля

Водитель едет по ровной дороге, положения руля не меняется, и вдруг машина поворачивает в сторону. Такое непредсказуемое поведение усилителя руля требует срочной диагностики, так как в самый неподходящий момент электроусилитель руля Лада Приора может отправить автомобиль на обочину или на встречную полосу. В такой ситуации движение следует прекратить и отключить усилитель. Для этого нам понадобиться извлечь предохранитель, который отвечает за подачу напряжения на усилитель.

Чтобы достать этот предохранитель, нужно выполнить следующие действия:

1. У левой ноги водителя расположена крышка монтажного блока;
2. Проворачиваем фиксаторы и отщелкиваем крепления;
3. Блок, где расположен нужный предохранитель, вы найдете возле расширительного бачка;
4. Смело достаем предохранитель F5 (50 A) – он отвечает за обеспечение цепи питания к ЭУР.

Причина такого поведения – неисправности в устройстве электроусилителя. Это может быть датчик момента, блок управления, засоренные контакты или механические повреждения. Диагностику рекомендуется выполнять у профессионалов, так как в гаражных условиях проверить блок управления у вас не получится, замена может быть осуществлена своими руками.

Замена ЭУР

Итак, вам нужно заменить электроусилитель на Приора или просто проверить состояние его контактов. В любом случае, ремонт предполагает полное извлечение узла. Приготовьте необходимые инструменты:

• Зубило и молоток.
• Глубокая головка на 8 и 13.
• Удлинитель и трещотка, в качестве альтернативы можно использовать вороток.

Сам усилитель своими руками снять довольно просто, но для того, чтобы добраться до его креплений и блока управления, вам понадобится снять немало деталей приборной панели: руль вместе с подушкой безопасности, кожух и замок зажигания. Когда эти компоненты демонтированы, можно начинать ремонт усилителя.

Пошаговая инструкция

1. Берем «восьмую» головку, надеваем трещотку и снимаем контактную группу, как это показано на фотографии ниже;

Теперь можно подробно изучить контакты, и при необходимости произвести ремонт. Если же вы знаете, что из строя вышли основные компоненты (блок управления, мотор), то нужно провести замену. Установка нового устройства проходит в обратной последовательности. Ремонт своими руками завершен.

Бывает два вида усилителей электроусилитель руля и гидроусилитель. Приора компоновалась и тем и другим. Цена больше у эур, но и он иногда не работает. Электроусилитель руля автомобиля Приора имеет аналог АЭНК-К, но он дороже штатного усилителя Лада Приора в 2 раза. С Эур руль автомобиля Приора становится гораздо легче. С гуром чувствуется дорога. Гур в сравнении с Эур, на Приору имеет больше запчастей, привязан к жидкости pentosin, за ней нужно следить, доливать — чтобы не произошло голодание! Цена по замене — тоже отличается в зависимости от системы, эур проще заменить и можно прозвонить диагностическим разъемом, так это электромотор. Электроусилитель(эур) руля для Приоры бывает 2 видов: редукторный и безредукторный — причем первый это уже устаревшая технология, которая ставилась на первые приоры — читайте об этом в статье ниже.

Наличие электроусилителя руля на Приоре стало незаменимым требованием каждого автолюбителя. Это обоснованно: когда-то владельцы отечественных «Жигулей» с первых лет за рулем учились крутить руль двумя руками с максимальным усилием. На современных автомобилях крутить рулевое колесо даже на месте в сугробе можно одной рукой, поэтому, выбирая в салоне Ладу Приору, электроусилитель руля для многих был первым обязательным пунктом в комплектации. Позже во все комплектации стали ставить гур и эур.

Электроусилитель руля на Приору ставится не во всех комплектациях – в самой простой стоит ГУР. Знать устройство ЭУР и уметь «приводить его в чувство» — прямая обязанность водителя Приоры, который любит свой автомобиль.

Зачем он нужен и его устройство

ЭУР – это электромеханизм, который снижает управляющее усилие, с которым водитель крутит руль. Получается, что это хитрое устройство берет большую часть усилий на себя, оставляя водителю ответственность за безопасность маневра. Устройство ЭУР таково:

• Электронный блок управления и электродвигатель;

Контроллер и периферия

• Рулевое колесо;
• Выходной/ входной вал;
• Шпильки, гайки, болты и т.д.;
• Кронштейн;
• Рулевая рейка;
• Соединения;
• Рычаг регулировки наклона руля.

Он работает как обычный электронный механизм – например, как протез: получая от датчиков данные о сопротивлении дорожного покрытия, скорости автомобиля, оборотов коленвала, усилии, которое прикладывает водитель к повороту руля, «мозг», электронный блок управления, выводит электродвигатель на достаточную мощность для того, чтобы машина управлялась одним пальцем.

Рулевая колонка становится практически невесомой, даже не отдает знакомой многим вибрацией от длительного удержания в крайнем положении.

Штатный электроусилитель – артикул и цена

На рынке можно встретить редукторные (устаревшие) и безредукторные ЭУР (электромеханические усилители руля) для Приоры. Стоит сконцентрироваться на втором варианте, тому есть свои причины:

Читайте также:  Замена прокладки клапанной крышки на солярисе

Технические характеристики:

• Сила тока – не более 55 А; во время ожидания команды от водителя – 0,5 А;
• Напряжение – 13,5 В;
• При скорости вращения руля 360˚/сек компенсирующий момент равен 28 Нм.
• Масса – 9,3 кг;
• Рабочая температура от -40˚С до +65˚С.

Преимущества и недостатки перед ГУРом

ГУР (гидроусилитель руля) когда-то был пределом мечтания для многих, но с ним приходилось возиться – чего стоил только постоянный долив рабочей жидкости в бачок, плюс бережливое отношение к механизму.

Преимущества, которые получает владелец Приоры с ЭУР:

Неправильно было бы умолчать о недостатках:

Лучший расклад – это выявление неисправности устройства перед началом движения, иначе сюрприз во время движения может привести к неожиданностям. Получается, что человек во время движения продолжит прикладывать малое усилие к повороту руля, из-за чего во время предполагаемого поворота автомобиль может уйти прямо.

Включая зажигания, всегда дожидаются загорания всех лампочек датчиков. Загорится и датчик ЭУР в виде руля. В течение двух секунд электронный блок управления проводит диагностику всей системы, если по истечении этого времени датчик не перегорит, ЭБУ нашел неисправность.

Не всякое нарушение работы ЭБУ отражается на приборной панели:

Если электроусилитель руля на Приоре не работает, и даже нет возможности подключиться к диагностическому разъему, можно попробовать старый «дедовский» метод:

Расшифровка такова:

• 1 длинный 1 короткий Система исправна;
• 1 длинный 2 коротких Отсутствие сигнала оборотов двигателя;
• 1 длинный 3 коротких Неисправность датчика момента;
• 1 длинный 4 коротких Неисправность двигателя ЭМУР;
• 1 длинный 5 коротких Неисправность датчика положения рулевого вала;
• 1 длинный 6 коротких Неисправность датчика положения ротора двигателя ЭМУР;
• 1 длинный 7 коротких Неисправность бортсети автомобиля (ниже 10В либо больше 18В);
• 1 длинный 8 коротких Неисправность блока управления ЭМУР;
• 1 длинный 9 коротких Неисправность датчика скорости автомобиля;

Производители и цены аналогов

Нельзя сказать, что аналог лучше штатного ЭУР, но, тем не менее, единственный доступный аналог ЭУР калужской сборки – это АЭНК-К (стоимость от 37 000 до 40 000 рублей).

Снятие и установка электроусилителя — инструменты

Даже вручную диагностировать что-то с ЭУР будет трудно – так или иначе, придется его вынимать. Для этого стоит подготовиться и достать:

• Молоток;
• Зубило;
• Удлинитель;
• Вороток (трещотка);
• Головки на 8 и на 13.

Разбираем

• Разобрать и демонтировать рулевую колонку. Снять минусовую клемму с АКБ;
• Восьмой головкой снять контактную группу;
• От металлического блока серого цвета отсоединить всю проводку. Каждый провод под фиксатором, поэтому обращайтесь с ними аккуратно, старайтесь не повредить контакты;
• Разъединить крепление рулевой рейки и кардана, отсоединив болт. С зубилом и молотком ослабить стяжку кардана;
• Открутить четыре гайки, которые крепят усилитель к кузову;
• Вытащить ЭУР.

Для установки ЭУР все действия производятся в обратной последовательности. Крайне рекомендуется во время демонтажа запомнить (лучше – сфотографировать!) подключение всех проводов, чтобы установка прошла плавно с первого раза.
