Установка противотуманных фар

Как подключить туманки без габаритов

Противотуманные фары, предназначены для формирования плоского и широкого потока света, направленного над поверхностью дороги. Такое направление пучка света позволяет минимизировать освещение объема тумана по толщине и улучшает видимость с места водителя. Несоблюдение правил и схемы подключения противотуманных фар при их самостоятельной установке может привести к авариям.

Особенности замены и установки противотуманных фар по разным схемам подключения

Противотуманные фары подсвечивают дорожное полотно непосредственно перед автомобилем. Особенности расположения позволяют световому потоку пробиваться через плотный туман, освещая обочины и разметку. Установить противотуманки можно самостоятельно на любое транспортное средство. Для этого нужно соблюсти правила размещения и подключить проводку к бортовой сети автомобиля.

Правила установки противотуманных фар:

1. Внешняя сторона корпуса фонаря должна быть не дальше 40 см от края бампера.
2. Оптика монтируется не ниже 25 см от земли. Отсчет ведется от нижней границы противотуманки.
3. Дополнительное освещение устанавливается ниже основных фар с ближним светом.

В ГОСТ 8769-75 говорится, сколько противотуманных фар разрешено устанавливать на автомобиль, какие лампы можно использовать и как настроить верный угол. При отклонениях от требований инспектор вправе выписать административный штраф и требование о приведении транспортного средства в надлежащее состояние.

Для прохождения технического осмотра ПТФ должны включаться только совместно с габаритными огнями. В случае некорректной схемы подключения сотрудники техосмотра откажут в выдаче бланка.

Руководство по установке и подключению противотуманных фар в гаражных условиях

Безопасность на дороге во многом зависит от качества освещения. Одним из элементов внешнего освещения являются противотуманные фары, но они могут не входить в базовую комплектацию автомобиля. В статье даются советы, как правильно осуществляется установка противотуманных фар, требования, какие предъявляются к установке, приводятся способы и схемы подключения.

Требования к установке противотуманных фар

Правила установки прописаны в ПДД ГОСТ 8769-75. Если в конструкции авто не предусмотрены готовые места под монтаж, их можно вынести отдельно, либо переделать бампер. Последний вариант несколько сложен, потому что указанная доработка приводит к внесению изменений в конструктивную схему транспортного средства, что приравнивается к частичному переоборудованию.

Указанный ранее стандарт диктует правила монтажа ПТФ.

1. Количество противотуманок – не более двух штук.
2. Между боковой плоскостью и источником света не должно быть более 40 сантиметров расстояния.
3. Минимальная высота установки – 25 сантиметров от дорожного покрытия.
4. Световое отверстие противотуманки должно располагаться ниже, чем верхняя точка проема ближнего света.
5. Противотуманный свет разрешено включать только вместе с лампочками габаритов.
6. Угол видимости составляет 15 градусов в вертикальной плоскости и 45 градусов – в горизонтальной. Максимальная величина отклонения от указанных значений составляет десять градусов.

Обратите внимание! При отсутствии штатных мест, где можно установить ПТФ, их придется подобрать вручную. Ведь эту процедуру надо выполнять правильно, согласно требованиям действующего законодательства.

Еще один момент. Завершив установку, иногда может понадобиться регулировка фар. Это нужно, чтобы угол, под которым световой поток падает на дорогу, был правильным.

Требования к установке противотуманок

Допускается расположение ламп противотуманного света непосредственно в фарах головного освещения.

Привила установки фар регламентируются двумя нормативными актами:

• ГОСТ 8769-75 или стандарт СЭВ 4122-83;
• государственным стандартом РФ ГОСТ Р 41.48-2004, соответствующим Правилам ЕЭК ООН №48.

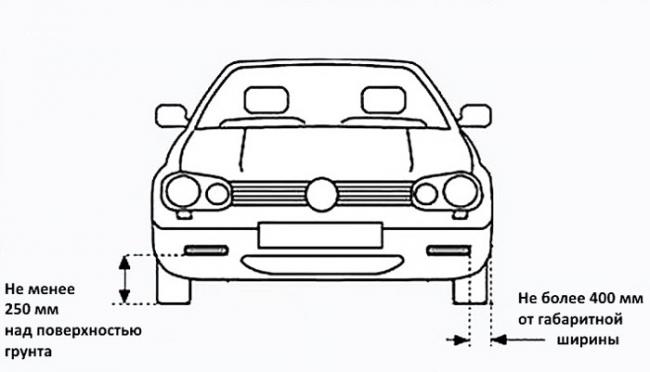

Расположение противотуманных фар на автомобиле

Обобщенные требования выглядят следующим образом:

1. Место установки располагается на расстоянии не более 400 мм от боковой поверхности кузова транспортного средства. Расстояние измеряется между боковой плоскостью и внешней стороной фары.
2. Допустима установка только двух противотуманных фар. Стандарты отдельно оговаривают обязательную установку противотуманок на туристических автобусах, а также на транспорте, эксплуатируемом на горных дорогах.
3. Нижняя кромка противотуманного прибора освещения располагается на расстоянии не менее 250 мм от поверхности дороги.
4. Противотуманные фары должны иметь угол обзора по горизонтали в пределах от +15º до -10º, а по вертикали — от +45º до -10º. Недопустимо загораживание фар деталями транспортного средства в пределах указанных углов.
5. Противотуманные фары должны подключаться параллельно с габаритным освещением.
6. Рассеиватели противотуманных фар должны давать пучок света, расположенный ниже потока, даваемого лампами ближнего света.
7. Допустимо использование прозрачных светофильтров или селективно-желтого цвета. Недопустимо применение стекол различного цвета на одном автомобиле.

Стандарты не имеют специальных предписаний по установке противотуманных фар на авто, поэтому владелец может осуществить монтаж их комплекта самостоятельно.

Виды оптики

Противотуманные огни подразделяются на несколько типов:

• штатные,
• универсальные,
• линзовые,
• лазерные противотуманки.

Заводская оптика монтируется на автомобили в высоких комплектациях и соответствует всем требованиям. Включение оптики возможно только при активном ближнем свете или габаритах. Для настройки угла луча используется специальный барашек, который находится на корпусе.

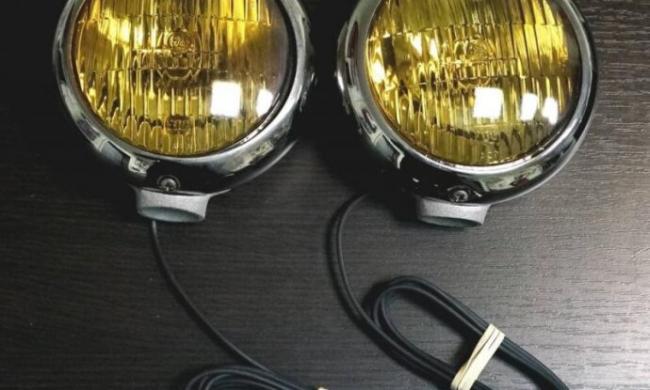

Универсальные огни требуют самостоятельной установки, подключения и настройки. Для крепления используются металлические держатели, которые прикручиваются к бамперу или усилителю кузова. При выборе оптики доверять стоит только известным производителям: это фары Hammali, Hella, Osram, PIAA, Wesem, Morimoto. Неизвестные китайские изделия плавятся при долгом использовании и плохо поддаются настройке.

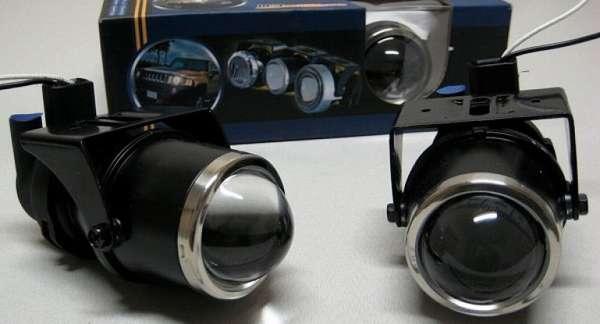

Линзованные фары устанавливаются в редком случае и способны выдавать мощный луч света, который пробивает туман и освещает обе обочины. Для самостоятельной установки существуют комплекты с крепежами, кнопкой и проводами.

Лазерные варианты устанавливаются на задний бампер и используются для обозначения автомобиля в условиях недостаточной видимости.

Перед покупкой оптики нужно определиться с местом монтажа, измерить бампер и записать примерные габариты изделия.

Что понадобится для установки противотуманных фар?

Для самостоятельной установки противотуманных фар требуется минимальный набор инструмента. Владелец автомобиля должен обладать знаниями и навыками работы с электропроводкой, поскольку от правильности монтажа зависит безопасность эксплуатации автомобиля в целом.

• цветная электрическая схема автомобиля;
• кусачки или бокорезы;
• нож для очистки проводов;
• клещи для обжимки клемм (клеммник);
• паяльник.

Набор материалов, необходимых для монтажа:

• комплект противотуманных фар подходящих для установки в штатные отверстия в бампере или универсальных, которые монтируются на поверхности бампера;
• многожильный медный провод с сечением 1,5-2 мм² с изоляцией, способной работать при низких температурах и устойчивой к воздействию паров бензина и масла;
• реле для включения (обычно используются стандартные реле включения фар от переднеприводных моделей ВАЗ);
• выносной корпус для установки ножевого предохранителя;
• ножевой предохранитель на 30 А;
• клавиша управления, подходящая под дизайн салона (желательно с лампой подсветки);
• разъемы и клеммы для соединения проводов с элементами цепи;
• термоусадочная трубка подходящего диаметра;
• изолента на полиэтиленовой или матерчатой основе;
• пластиковые стяжки;
• автомобильный гофрорукав для прокладки провода.

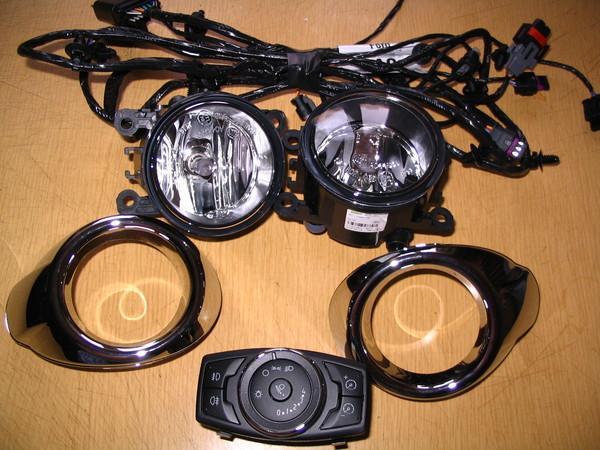

Набор противотуманных фар для Форд Фокус 3

Материалы для монтажа

Установка фар не требует от водителя специальных знаний или инструментов. Трудности могут возникнуть только при монтаже силовых кабелей, однако этот вопрос решается с помощью схем.

Читайте также: Сетка в бампер своими руками и ее конструктивные особенности

Инструменты для монтажа фар:

• чистая ткань,
• отвертка,
• дрель или шуруповерт,
• тонкое сверло,
• изолента,
• канцелярский нож,
• провода для подключения птф,
• кронштейн крепления,
• предохранитель,
• пластиковые гофры,
• стяжки.

Место соединения можно изолировать с помощью термоусадки, которая сжимается от обычной зажигалки или промышленного фена. Фары поставляются в виде комплекта подключения и содержат все необходимые детали для самостоятельного монтажа. Резиновая заглушка, которая надевается на лампу, защищает конструкцию от попадания влаги, пыли, песка. В процессе монтажа требуется соблюдать осторожность и не повредить комплектующие, которые входят в набор для подключения.

Инструменты и материалы

Перед приобретением ПТФ, автолюбитель должен определиться с местом их установки. На некоторых автомобилях есть специальные заглушки в бампер под противотуманки. В этом случае размер и форма фар должна подбираться согласно размерам отверстий. Если ПТФ будут монтироваться на уровне штатной оптики или на крыше, то форма и размеры не имеют значения. Важно, чтобы в комплекте были надежные крепления.

При выборе ПТФ следует определиться с типом ламп. Ксенон можно устанавливать лишь в специально предназначенные фары.

При выборе следует обратить внимание на следующие факторы:

• материал изготовления – стойкий термопластик,
• корпус должен быть разборным и герметичным,
• форму лучше выбирать аэродинамическую, что снижает шумность при движении.

При использовании в качестве стекла поликарбоната, стекло лучше покрыть защитной пленкой, тогда они будут долго оставаться прозрачными.

Для самостоятельной установки нужно приобрести не только фары, но и приготовить другие материалы:

• провода,
• клеммы для соединения электропроводов,
• выключатель ПТФ в виде кнопки или ручки,
• предохранитель номиналом на 20-30 А,
• 4-х контактное реле.

Кроме того, для выполнения работ понадобится стандартный набор инструментов. Чтобы защитить бортовую сеть, подключение делается через реле (автор видео PRO.Garage).

Схема подключения

Для установки возможны две схемы подключения противотуманных фар:

При параллельном включении плюсовой провод идет к каждой фаре от контакта реле. Питание на реле подается через плавкую вставку с номиналом 15 А, которого хватает для большинства моделей противотуманных фар. Предохранитель желательно размещать как можно ближе к клемме аккумулятора.

Сигнальное напряжение +12В должно появляться только при активном зажигании. Это мероприятие исключает возможность работы фар при выключенном двигателе. При желании можно обеспечить авторозжиг фар после включения зажигания. Для этого сигнальный провод подключается к контрольной лампе зарядки батареи, установленной в комбинации приборов. Кнопка должна находиться во включенном состоянии.

Параллельное подключение

Последовательное подключение снижает потребляемый ток и яркость работы ламп. Подобная схема применяется для использования противотуманок вместо штатных фар головного света.

Последовательное подключение

Подключение дополнительных фар через реле демонстрируется в видеоуроке от канала «АВТОЭЛЕКТРИКА — Steel Horse».

Подключение ПТФ через реле и кнопку

Существует несколько вариантов сопряжения ПТФ с бортовой сетью автомобиля. Подключение противотуманных фар через реле с использованием отдельной кнопки — самое удобное, безопасное и правильное решение. Для выполнения работы вам понадобятся:

• противотуманки;
• соединительные клеммы;
• предохранитель на 15 ампер;
• четырехконтактное реле;
• колодка подключения;
• провода;
• изоляция или термоусадочная трубка.

Материалы входят в монтажный комплект и продаются в одном наборе с ПТФ.

Из инструмента нужны отвертки, пассатижи и нож для зачистки изоляции проводов.

Разводка должна быть выполнена согласно плана параллельного или последовательного соединения ламп.

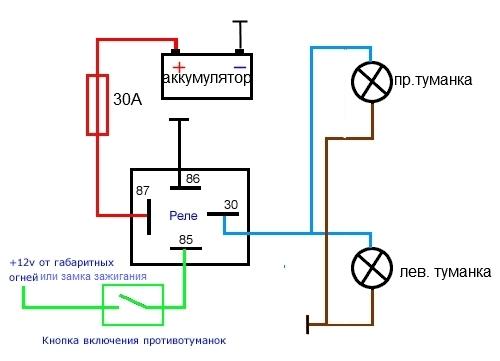

Схема подключения противотуманных фар приведена на рисунке

Операции по подключению ПТФ выполняются в такой последовательности:

• Отсоединить минусовую клемму от АКБ;
• Надежно зафиксировать реле в салоне машины. Для этого подойдет пространство под панелью приборов.
• Закрепить кнопку для включения противотуманных фар на «торпеде» (обычно для нее предусмотрено отдельное место, прикрытое заглушкой).
• Проложить провод от аккумулятора к реле, закрепить на нем клемму и присоединить к контакту «30».

Важно: в электроцепь между АКБ и реле необходимо вставить предохранитель, который лучше расположить в подкапотном пространстве поближе к аккумуляторной батарее. Это предотвратит возгорание проводки при замыкании на корпус.

• Соединить кнопку и 85-й вывод реле.
• Подключить плюсовой кабель ко входу кнопки, протянув его от замка контактов на замке зажигания. Подключать питание следует туда, где напряжение подается лишь после поворота ключа. Это не даст вам оставить ПТФ горящими при постановке машины на стоянку.
• Соединить контакт «86» с массой, используя для этого ближайший болт или саморез.
• Закрепить ПТФ на переднем бампере, удалив пластиковые заглушки. Иногда специальных мест для крепления ПТФ не предусмотрено. Тогда придется прорезать их лобзиком или зафиксировать фары на стальных кронштейнах над бампером.
• Проложить кабеля от 87-го контакта реле к противотуманкам, подключив к цоколям.
• Соединить выход массы ПТФ к кузову.
• Надеть и закрепить минусовую клемму на АКБ.
• Повернуть ключ зажигания и убедиться в работоспособности противотуманных фар.

При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты.

Ошибки при подключении противотуманок

Впервые выполняя монтаж ПТФ, легко допустить ошибку. Лучше ознакомиться с ними заранее, чтобы не допустить на собственном примере.

Основная проблема – подсоединение к проводке ламп габаритного освещения. Выключатель, как и провода, используемые в этой системе, не рассчитаны на ток, потребляемый оборудованием. В результате проводка перегревается, защитная изоляция оплавляется от высокой температуры. Да, активация ПТФ будет происходить при одновременном запуске габаритного освещения. Но проблема заключается в том, что оборудование проработает недолго.

Вторая проблема – несоответствие параметров установки указанным в правилах дорожного движения. Сотрудники ГИБДД имеют право проверить на месте правильность работы противотуманок. Если параметры не соблюдены, водителю придется заплатить штраф.

Третья проблема – неправильный выбор места под установку кнопки. Выключатель должен располагаться не дальше расстояния вытянутой руки. В противном случае придется тянуться к ней, что чревато попаданием в дорожно-транспортное происшествие.

Надеемся, наши советы помогут вам правильно подключить и смонтировать противотуманное освещение!

Схемы подключения ПТФ

Самая простая схема подключения ПТФ напрямую через выключатель к аккумулятору. Каждая противотуманная фара имеет два контакта для подключения питания ламп. Один контакт с каждой ПТФ нужно проводом соединить вместе и подключить к металлической части кузова (массе). Лучше провод присоединить непосредственно к отрицательной клемме на аккумуляторной батарее.

Схема подключения туманок

Вторые контакты необходимо присоединить к клемме «плюс» аккумулятора. Их также нужно соединить вместе и провод подключить к контакту 87 на реле.

Затем контакты реле нужно подключить в следующем порядке:

• 30 подключается через предохранитель к положительной клемме АКБ,
• 86 либо к массе авто, либо к отрицательной клемме аккумулятора,
• 85 присоединяется к плюсу АКБ через выключатель и предохранитель ПТФ, который включен в цепь с 30 контактом.

Кнопка включения противотуманных фар минируется в удобном для водителя месте на панели приборов. Реле размещают в монтажном блоке, где можно найти свободный разъем для противотуманных фар. Можно воспользоваться одним из установленных в блоке предохранителей.

В основе другой схемы применяется предыдущий вариант, только положительный провод подключается не к АКБ, а через замок зажигания. В этом случае кнопка противотуманных фар подключается не к аккумулятору через предохранитель, а к любому проводу питания, в котором возникает напряжение при включенном зажигании. Так как по такой схеме включить противотуманки можно лишь после включения зажигания, то можно не переживать оставить их включенными на неработающем моторе. Для соблюдения правил подключения действующему законодательству кнопку включения ПТФ соединить с выключателем наружного освещения машины.

Схема параллельного включения противотуманок

Электросхемы монтажа противотуманных фар отличаются лишь количеством плюсовых проводов, протянутых к цоколям ламп. Последовательная схема предусматривает прокладку одного кабеля от контакта «87» к левой фаре. В месте крепления клеммы к нему подключается второй провод, который тянется к цоколю правой лампы.

Параллельное включение ПТФ предполагает укладку пары отдельных кабелей от реле к каждой противотуманке.

Кроме двух проводов к лампам ПТФ, можно провести третий, идущий к «контрольке», сигнализирующей об активации противотуманных фар. Она устанавливается на панели приборов. Место для нее предусмотрено на всех современных автомобилях. Единственное что понадобится для подключения — купить цоколь и лампу (накаливания или светодиодную) соответствующего размера.

Провода питания следует прокладывать, чтобы они не проходили вблизи горячих или острых деталей машины. В местах, где возможен перегиб провода или повреждение изоляции, их следует защитить гофрой или дополнительным слоем изоленты.

После монтажа и подключения ПТФ необходимо отрегулировать положение лучей. Фары не должны светить вверх. Иначе они будут слепить водителей встречных авто, но не помогут вам разглядеть дорогу в тумане. Также следует позаботиться о том, чтобы луч четко освещал обочину. Это поможет вам без проблем пройти техосмотр и обеспечит хорошую видимость даже в туман или при снегопаде.

Как демонтировать противотуманный фонарь

Для замены перегоревшей лампы требуется снятие фары и отключение контактов.

Как поменять лампу или разбитую туманку:

1. Отсоединить клеммы с аккумулятора.
2. Отметить положение противотуманки на крепеже.
3. Открутить болты и отсоединить колодку с кабелями.
4. Снять пружинку и вытащить лампу.

При установке ламп нельзя касаться руками колбы. Это снижает срок службы световых элементов, наполненных газом-галогеном.

Разобрать противотуманную фару для замены стекла можно с помощью нагрева. Для этого нужно:

1. Поместить деталь в коробку с небольшим отверстием.
2. Включить фен на 10-20 минут.
3. Аккуратно поддеть старое стекло отверткой и оторвать герметик.
4. Очистить поверхность отражателя от загрязнений и удалить старый клей.
5. Обезжирить рамку, нанести герметик и приложить новое стекло.

После кристаллизации состава противотуманку можно установить на автомобиль в обратном порядке.

Противотуманные огни улучшают видимость дороги при осадках, снегопаде, тумане. Правильное подключение и настройка обеспечит исправную работу системы в любое время года.

Видео

Монтажная схема для установки противотуманных фар показана в видеоролике, снятом для канала «Любитель Автомобилей».

Допустим, Вы поставили противотуманные фары и вам необходимо разобраться с подключением. Надеюсь, мы поможем в этом, ничего сложного в данной ситуации нет.

Прежде всего необходимы:

• минимальные познания в электротехнике (найти +12в и массу);
• инструмент – нож, кусачки, плоскогубцы, клеммник;
• расходные материалы: изо-лента синяя, термоусадка подходящего диаметра, хомуты пластиковые, гофра автомобильная, клеммы массовые и соединительные.

Подобрать соответствующие основные материалы:

• провод 2-х жильный сечением 1.5 мм2 – прибл. 6м;
• реле включения с разъемом (обычное реле света с ВАЗ 2108) -1 шт;
• выносной предохранитель 30А -1 шт;
• кнопка включения (на выбор по дизайну, желательно с подсветкой);
• разъемы к туманкам (если нет)-2 шт.

Теперь, когда все готово собираем такую схему
рис 1.

Заключение

Обеспечить безопасное передвижение автомобиля в плохую погоду могут противотуманки. На современных машинах они устанавливаются на заводе. Если на автомобиле не установлены противотуманные фары, то зная, как их установить и подключить, можно выполнить установку по схеме подключения ПТФ самостоятельно. Установка должна выполняться согласно требованиям, чтобы не было проблем при техническом осмотре, а также чтобы избежать проблем на дороге с инспекторами дорожного движения.

Важно помнить, что перед тем, как включить противотуманные фары, нужно включить габариты.

Порядок сборки

1. Первым делом необходимо сделать и подсоединить разъемы к противотуманкам, массовый провод (на схеме коричневый) прикрутить через клемму к кузову. Плюсовой (на схеме синий) вывести в район аккумулятора (будет подключатся к реле, клемма 30).
2. Крепим реле в подходящем месте и подсоединяем провода. Красный (87) к аккумулятору через предохранитель (можно использовать реле со встроенным предохранителем). номиналом 30 А.Черный (86) к кузову через клемму (можно к минусу аккумулятора). Провод управления (зеленый) от клеммы 85 заводим в салон (допускается сверление щита моторного). Пары клемм 85-86 и 87-30 взаимозаменяемые.
3. Устанавливаем кнопку в любом удобном месте, при подключении соблюдаем некоторые правила.

Выбираем возможность включения противотуманок своими руками:

• автономное (включение независимо не от чего, но есть шанс разрядить полностью аккумулятор случайно забыв выключить туманки) подключаем к габаритам или постоянному +ACC.
• использование только при включенном зажигании (нет возможности использовать подсветку, например от сигнализации), берем плюс с замка зажигания или ищем IGN1,а лучше IGN2 по схеме, прибором или контрольной лампочкой. Все, проверяем работоспособность.

• Кнопку включения можно использовать от задних противотуманных фонарей.
• В соединениях лучше использовать не скрутки и пайку, а соединительные клеммы с защитной термоусадкой
• Всю не штатную проводку желательно упаковать в гофру, и эстетичнее, и безопаснее.

Давно хотел сделать так, чтобы можно было включить противотуманные фары без габаритов, но ничего существенного в и-нете найти не мог, поэтому решил сделать сам. Только включаются они при включенном зажигании, для кого-то возможно это будет удобным, так как кнопку по идее вообще можно не выключать.

Для этого нам понадобится провод примерно 15 см (чтобы с запасом) и два наконечника типа "мама" 2,8 мм вроде (фото ниже). Кстати, у меня провод черно-белый.

Сначала подготовим наш провод — оголяем провод с двух сторон и с одной стороны ставим наконечник.

После осторожно достаем кнопки включения габаритовближнего света и противотуманных фар и убираем сами кнопки, оставив только фишки.

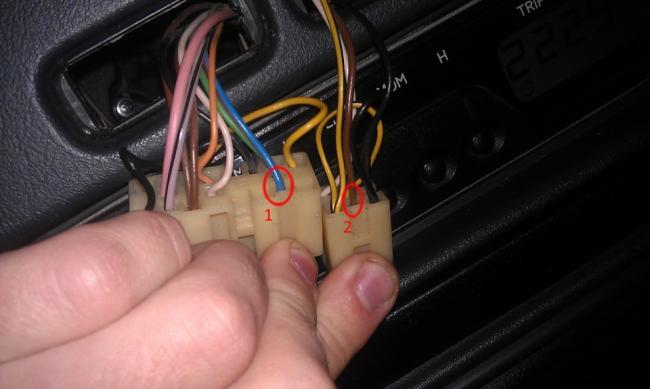

На фото ниже изображены фишки. Нам нужно соединить сине-какой-то провод (1, дабы не запутать других назвал его так) с коричневым (2).

Достаем наконечник сине-какого-то провода (1) из самой фишки с помощью маленькой минусовой отвертки. Достав его, откусываем провод у самого основания наконечника, зачищаем, скручиваем с нашим проводом и ставим новый наконечник. Для надежности я скрепил их хомутом.

Видео «ПТФ из светодиодов своими руками»

Как сделать противотуманки своими руками с использованием светодиодов, и как подсоединить их к бортовой сети, рассказывается в предлагающемся ролике (автор видео Play on).
