Нива реле щелкает стартер не крутит

Нива шевроле не включается стартер причины

Имеем Ш-ниву, 2005 г.в. Сегодня произошел такой случай. Поехал на заправку, причем аккумулятор был сильно разряжен, но все-же машина завелась. На заправке заглушил, потом завелся (крутило вяло, но завелось быстро). Потом немного постоял на улице с работающим двигателем, думал что подзарядится. Дальше заглушил, попытался завести, но аккумулятора хватило на два вялых движения. Но странно — сигнал гудит бодро, электро-замки работают. После этого танцы с бубнами результатов не дали — зачистка клемм и обработка очистителем клемм, прикуривание, замена аккумулятора на новый. Чего-то щелкает, а стартер не крутится.

Куда копать? Иммобилайзер?

ну так дернуть субурбаном и все дела:) однократный щелчок или многокрвтный? если второе -то напруги на стартере не хватает. но с новым аккумом. не должно так. копать стартер:). сломалось в нем чегото. мож электрика самого стартера, мож привод бендикса (рычажок такой) подклинивает и не бает номально втягивающему отработать. мож втягиваюшее плохо втягивает (щелкает оно, если ты о щелчках в районе стартера). мож пятаки на втягивающем окислены. вообщем по такому то морозу-отдай людям в комбинзонах и в тепле. путь чинют:)

Наверное, нет ни одного автомобиля, в котором бы не устанавливался стартер. «Нива Шевроле» — не исключение. Иногда стартер выходит из строя, но так как устроен он просто, восстановить его своими руками не составит труда. Нужно только знать типичные неполадки этого агрегата и уметь их устранять. Устроен он достаточно просто, и в нем легко можно разобраться.

Даже если машины «Шевроле Нива» новые, от выхода из строя стартера никто не застрахован. Часто может иметь место и производственный брак. Поэтому нужно уметь диагностировать эти узлы. Также важно знать устройства узла и принцип его действия. Надеемся, после этой статьи даже новички смогут самостоятельно обслуживать стартер.

Почему трещит стартер: поиск и устранение причины

Если при повороте ключа зажигания со стороны моторного отсека слышится лишь громкий треск, не спешите сразу же обвинять во всех своих бедах стартер. Причин подобного явления может быть несколько, и поломка втягивающего реле стартера является всего лишь одной из наиболее распространенных неисправностей. Сегодня мы расскажем о том, почему начал трещать стартер и что делать, чтобы восстановить его работоспособность.

Нива плохо крутит стартер

Времена, когда можно было завести двигатель автомобиля с помощью пусковой рукоятки уходят в прошлое.

Поэтому в ситуации, когда аккумулятор заряжен, но стартер плохо вращает коленвал, не остаётся ничего другого, как выяснять причину подобной неисправности на месте. Что делать в подобной ситуации, и как найти поломку, об этом будет подробно описано в данной статье.

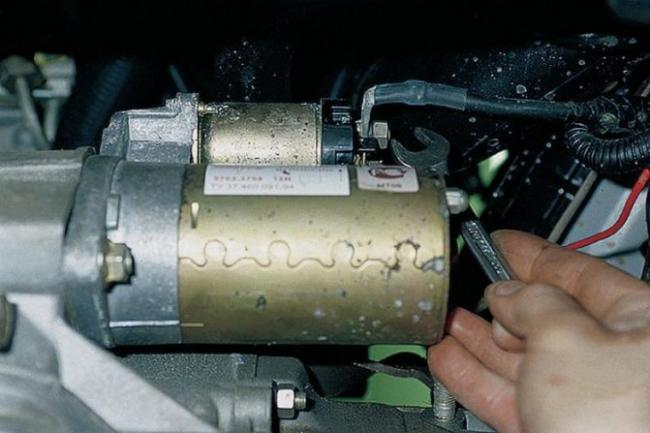

Как устроен стартер?

«Нива Шевроле» оснащается элементом с электрическим мотором постоянного тока. В действие он приводится за счет электромагнитов. Последние дополнительно оснащены редуктором планетарного типа и тяговым реле.

Номинальная мощность составляет 1,55 кВт. Потребляемый ток в режимах максимальных мощностей составляет не более 375 А. В момент торможения, ток может достигать уровня в 700 А. На холостом ходу нужно не более 80 А.

Стартер состоит из 28 деталей. В структуре мотора находятся магниты, работающие на постоянном токе. Все детали находятся в корпусе, а якорь с крышкой стянуты шпильками. Вал якоря закреплен на опоре, а также в крышке. Когда элемент вращается, то крутящий момент передается на приводной вал. Помогает стартеру в этом планетарный редуктор.

После поворота ключа зажигания стартер щелкает, мотор стартером не крутится

Если двигатель не заводится от стартера, тогда высока вероятность появления различных неисправностей данного устройства. Одной из частых поломок стартера является то, что стартер щелкает или жужжит, но не крутит двигатель. Другими словами, водитель поворачивает ключ зажигания и слышит отчетливые щелчки или гул стартера вместо запуска мотора (коленвал от стартера не крутится). Далее мы рассмотрим основные причины, по которым стартер щелкает, но двигатель не прокручивается.

Щелчки, которые слышит водитель при попытке завести двигатель, являются щелканьем тягового реле стартера. Указанное реле стартера конструктивно включает себя два типа обмотки. Одна из обмоток называется втягивающей, другая получила название удерживающей.

Щелканье стартера при запуске означает то, что щелчки исходят из тягового реле. Так происходит по причине того, что втягивающая обмотка осуществляет втягивание сердечника реле, но в результате сниженного напряжения на удерживающей обмотке происходит отпускание сердечника.

Такая неисправность сопровождается указанным щелканьем стартера, что фактически является щелчками тягового реле. Добавим, что тяговое реле (втягивающее) имеет похожую конструкцию и принцип работы на большинстве транспортных средств независимо от марки и модели автомобиля.

Расположение и внешний вид детали

Где находится реле стартера Нива Шевроле, знают не все водители. У этой марки она располагается для удобства обслуживания с левой стороны. Искать ее нужно около рулевой колонки. Смотреть нужно внизу под приборной доской. Размеры реле небольшие. Особенность: создан элемент так, что снять его нельзя. Визуально реле стартера напоминает небольшую коробочку (ее цвет черный).

Причины поломок различные:

• перегорели контакты;
• износились от времени или длительности использования;
• разрушились детали внутри механизма.

О поломке реле стартера сообщаю следующие сбои в работе:

• характерное жужжание под капотом. Начинается оно в момент запуска двигателя;
• стартер работает, но запуска мотора не происходит;
• стартер издает хорошо различимые щелчки, но не запускается.

Принцип действия

Когда водитель поворачивает ключ в замке зажигания, то контакты замыкаются, проходя через реле стартера. «Нива Шевроле» и ее двигатель находятся пока в выключенном состоянии. Питание подается на удерживающую и тяговую обмотку. Магнитное поле в них с определенным усилием тянет якорь в корпус, тем самым сжимая возвратную пружину.

После этого якорь толкает шток и контактную пластину. Она замыкает контакты на втягивающем реле. Электрический мотор стартера начинает крутиться. Вместе с этим вилка якоря выдвигает бендикс стартера («Нива Шевроле 1600» тоже им оснащается). На бендиксе установлена шестерня. Она входит в зацепление с маховиком на двигателе автомобиля.

Когда маховик будет вращаться быстрее, чем стартер и шестеренка бендикса, в дело вступает обгонная муфта. Она не дает крутящему моменту предаваться на бендикс и затем при помощи рычага отходит назад. А за счет возвратной пружины, деталь уходит в свое изначальное положение, когда двигатель запускается.

Как устранить треск стартера

Способ устранения неисправности зависит от того, что выступает причиной. Если стартер не может нормально работать из-за разряженной аккумуляторной батареи, достаточно зарядить ее до необходимых параметров. Обычно зарядку ведут током 0.1С, где С – это емкость аккумулятора в ампер-часах. Вместе с тем, сильно разряженные источники тока и кальциевые батареи следует заряжать малыми токами (1-2 А) хотя бы до 25% заряда (этот параметр контролируют по плотности электролита). Щадящий режим отнимет больше времени, однако убережет аккумулятор от многих негативных моментов.

Обратите внимание! Нередко при разряженной аккумуляторной батарее владельцы авто пытаются запустить двигатель «с буксира». Заметим, что этот способ подходит лишь для простейших силовых агрегатов, но никак не для инжекторных двигателей. Запуск последних «с толкача» нередко приводит к сбою программного обеспечения электронного блока управления.

При этом ЭБУ начинает вести себя непредсказуемо – например, запрашивать разрешение на запуск у отключенного иммобилайзера. Ситуацию можно исправить только перепрошивкой «мозгов», а это, как вы сами понимаете, дополнительные и абсолютно неоправданные расходы.

В случае, когда треск втягивающего реле происходит из-за плохого контакта с «массой» автомобиля, достаточно всего лишь восстановить электрическое соединение. Чтобы избежать проблемы в дальнейшем, рекомендуется снять шину, которая соединяет двигатель с кузовом и зачистить контактные площадки наждачной бумагой. Предотвратить их окисление поможет тонкий слой технического вазелина или универсальной смазки VD-40.

Если источником неисправности признана удерживающая обмотка втягивающего реле стартера, то попытайтесь её отремонтировать. Если же это не представляется возможным, то принимают решение о замене втягивающего реле в сборе. Как видите, с поиском неисправности, из-за которой наблюдается треск стартера, сможет справиться даже начинающий водитель.

Стартер щелкает или жужжит, но двигатель не схватывает: основные причины неисправности

Если имеет место неисправность, которая проявляется в виде щелчков стартера в момент запуска двигателя, тогда анализ характера щелчков может указать на причины поломки. В том случае, если тяговое реле стартера щелкает постоянно:

• аккумуляторная батарея разряжена, необходимо произвести проверку зарядного тока;
• следует проверить затяжку клемм АКБ;
• возникли проблемы с «массой», требуется проверка места контакта массы с кузовом или ДВС, возможно понадобится реализация дополнительной разминусовки;

Рекомендуем также прочитать о том, что такое разминусовка двигателя. Из этой статьи вы узнаете о том, для чего необходима установка дополнительной массы в автомобиль и какие преимущества имеет данное решение.

Если стартер щелкает только один раз и не крутит двигатель, тогда возможно следующее:

• недостаточное крепление тягового реле к корпусу стартера;
• произошло подгорание контактов в тяговом реле стартера;
• неисправность связана с плохим контактом «массы»;
• произошла поломка стартера;

Отсутствие неисправностей тягового реле стартера укажет на то, что далее необходимо снять сам стартер для подробной диагностики. Отметим, что стартер щелкает, но не крутит как по причине поломок втягивающего реле стартера, так и в результате собственных неисправностей. Наиболее распространенными являются:

• силовой провод, который идет от обмоток стартера к тяговому реле, может отгорать;
• произошел критический износ щеток стартера. В таком случае щетки требуют замены;
• возникает заклинивание якоря стартера по причине износа втулок стартера. Втулки стартера потребуется заменить;
• происходит замыкание обмотки якоря стартера, а также обрыв или замыкание обмоток статора;

Рекомендуем также прочитать статью о том, как самому проверить высоковольтные провода зажигания. Из этой статьи вы узнаете об основных симптомах, которые указывают на неисправность высоковольтных автомобильных проводов, а также о различных способах проверки бронепровода зажигания.

Также следует отдельно упомянуть такой элемент, как бендикс стартера. Бендикс может быть деформирован или имеет место поломка вилки привода бендикса. Еще одной проблемой, которая связана с бендиксом стартера, является повреждение его зубьев. Забой зубьев бендикса означает, что устройство не может войти в зацепление с зубьями на венце маховика.

Еще бендикс связан с сердечником втягивающего посредством специальной вилки. Отсутствие зацепления бендикса с зубьями венца маховика означает, что в этом случае не произойдет полного втягивания в обмотку тягового реле в момент включения. В результате так называемый «пятак» не сможет осуществить перемыкание силовых контактов реле для подачи питания на электромотор стартера.

Модели машин до 2009 года выпуска

Рассматриваемый элемент располагается под рулевой колонкой. Смотреть слева внизу, под панелью приборов. О поломках сообщают предохранители — важно знать, что означает каждый из символов.

Расшифровка значений предохранителей и описание

Существуют несколько обозначений, которые нужно уметь расшифровать, чтобы понять, какая проблема возникла (обозначение F):

• проблемный участок связан с лампами освещения, которое позволяет различить номера машины в темноте или приборной панели. Высвечивается в этом случае цифра 1.
• высвечивается 2 — посмотреть требуется также лампу под капотом машины или отвечающую за наличие габаритных огней (для левой стороны): проверить рекомендуется не только сами лампы, но и разъемы, проводку, так как они иногда могут перегорать или оплавляться;
• 3 – внимания требует дальний свет в левой фаре, а также контрольная лампа включения дальнего света;
• 4 — проблема в функционировании может быть связана с работой резервного (8) предохранителя;
• 5 — проблема связана с тем, как функционируют электрические стеклоподъемники передних дверей, а также их реле.
• 6— проблема затрагивает блок управления блокировкой всех имеющихся дверных замков.

Такие значения характерны для моделей 2004, 2005, 2009 годов. Могут применяться обозначения А (5,10, 30 и 15, соответственно).

АКБ, проводка, клеммы

Как правило, щелчки реле говорят о работоспособности данного устройства. Когда реле щелкает, но стартер не крутит — машина не заводится чаще всего по причине того, что стартеру недостаточно электрического тока для того, чтобы раскрутить коленчатый вал. Если бы питание на стартер совсем не подавалось, то мы бы не услышали никаких щелчков.

Чаще всего подобная ситуация возникает из-за банальной разряженности аккумулятора (или просто низком уровне его заряда). Выявить данную неполадку не сложно, если при повороте ключа зажигания щёлкает втягивающее реле, а на панели приборов гаснут лампы, то проблема именно в батарее.

Помните, что решить проблему просто зарядив АКБ иногда не получится. В первую очередь стоит выяснить причину разряда аккумулятора, чтобы не столкнуться с данной проблемой в дальнейшем. Хорошо если причиной разряда стал не выключенный свет или другой источник потребления, но если проблема, например, в генераторе или самом аккумуляторе, то никакая подзарядка вам не поможет.

Также рекомендуем прочитать материал на тему: как продлить жизнь аккумулятору автомобиля. Прочитав данную статью, вы также узнаете о причинах разряда АКБ и признаках того, что аккумулятор скоро выйдет из строя.

Следующая по частоте возникновения причина неработоспособности стартера заключается в повреждении массового провода, идущего на двигатель, либо в его плохом контакте. Если присутствует не один щелчок, а целая серия, вероятно, проблема именно в этом.

А если слышен лишь один щелчок, то проблему стоит искать в контактах стартера, а точнее его реле. Питание стартера обеспечивается силой тока примерно в 200 ампер, однако вследствие плохого контакта в каком-либо месте сила тока может достигать гораздо меньших значений. Его может быть достаточно для срабатывания втягивающего реле, но для обеспечения раскрутки коленчатого вала такой силы тока будет мало.

В некоторых случаях контакты реле стартера могут подгореть, как следствие — отсутствует искра, необходимая для обеспечения корректной работы стартера. Собственно, щелчок не является характерным признаком исправности реле стартера, он лишь говорит о том, что сердечник реле втягивается, но удерживающая обмотка иногда не может его зафиксировать.

В первую очередь следует попробовать запустить стартер принудительно, а не от бортовой системы автомобиля. На втягивающем реле стартера имеются три контакта, два из них большего размера, а третий несколько меньше. Необходимо замкнуть два больших контакта при помощи отвертки. Если в данном случае стартер начал вращаться — виновато втягивающее реле. Как правило, его необходимо либо полностью заменить, либо зачистить его контакты.

Смотрим видео, где автор рассказывает, что делать, если стартер не крутит, и как замкнуть контакты стартера:

Также советуем почитать статью об основных причинах, из-за которых стартер крутит, но не схватывает, и как исправить данную проблему.

Возможные неполадки в работе механизма

Как и многие другие технические составляющие транспортного средства, стартер работает практически на износ, поэтому поломки неизбежны. Важно выяснить причины проявления той или иной неисправности и методы, благодаря которым можно устранить эти неполадки. Только правильная диагностика может дать желанный результат.

Например, стартер не крутит и тяговое реле не вращается. В данном случае причиной может быть неисправность или разряженность батареи. Значит, нужно зарядить либо заменить аккумулятор. Если же с батареей все в порядке, стоит очистить выводы и смазать вазелином наконечники проводков. Это необходимо сделать, когда полюсные выводы сильно окисляются и наконечники растягиваются.

При обрыве витков тягового реле придется полностью заменить деталь. Бывает и такое, что обрываются провода, соединенные в цепь на реле стартера нива шевроле. В данном случае предстоит сменить контактную часть в выключателе зажигания.

Если оборвалась или замкнулась втягивающая обмотка тягового реле, необходимо проверить подключение всех проводов на участках между штекерами и в местах подсоединения к выключателю зажигания.

Если в момент включения стартера шевроле нива не вращается якорь или же скорость его вращения слишком мала, причин неполадки может быть две. Первая – неисправна или же полностью разряжена батарея. Что делать в этой ситуации, понятно. Вторая – ослабло крепление наконечников на проводе, который соединяет стартер с кузовом. В этом случае нужно подтянуть все крепления.

Бывает и так, что сильно окисляются контактные болты на тяговом реле или же ослабевают гаечки, при помощи которых наконечники провода крепятся на этих самых болтах. Решить проблему можно, зачистив контактные болты и потуже затянув гайки. Иногда стартер не работает из-за того, что щетки коллектора сильно изнашиваются и зависают. Изменить ситуацию в лучшую сторону можно путем очистки коллектора и замены щеток в нем. Периодически требуется также заменить якорь.

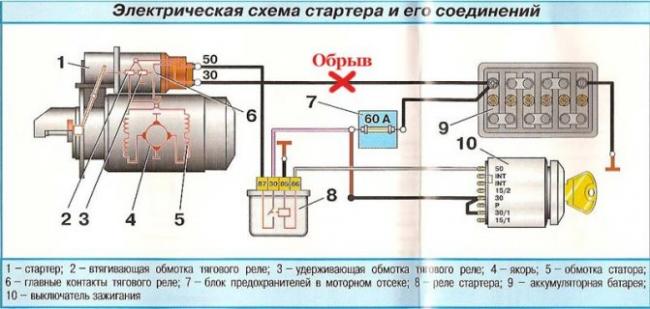

Схема стартера ВАЗ 2121, 2131

1 – стартер; 2 – аккумуляторная батарея (АКБ); 3 – генератор; 4 – реле включения стартера; 5 – выключатель зажигания

Схема включения стартера: При включении стартера напряжение от АКБ через вспомогательное реле (№4 типа 113.3747-10) подается на обмотки втягивающего реле стартера (втягивающую II и удерживающую I). После замыкания контактов этого реле втягивающая обмотка отключается.

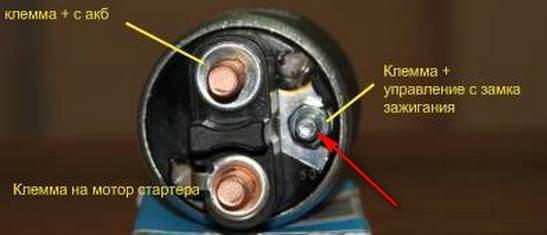

Как самому проверить тяговое реле стартера

Проверить тяговое реле стартера своими руками можно при помощи автотестера. Для этого сначала необходимо осуществить замер напряжения от АКБ на контакте стартера. После этого щуп тестера подсоединяется к выходу стартера, после чего необходимо включить зажигание и повернуть ключ в положение «старт».

Во время замеров нужно обратить внимание на следующее: если замеры на входе показывают напряжение, которое соответствует нормальному заряду батареи, но во время срабатывания тягового реле на выходе напряжение падает в 2-3 раза, тогда высока вероятность подгорания силовых контактов втягивающего реле.

Если же напряжение на входе соответствует напряжению заряженной АКБ и аналогичный показатель напряжения отмечается на выходе тягового реле, тогда контакты тягового реле в полном порядке. Это говорит о том, что поломка произошла в стартере. В первом случае тяговое реле следует разобрать, после чего следует зачистить контакты, а также почистить перемыкающую пластину. Неразборное тяговое реле следует заменить на новое или заведомо исправное устройство. Во втором случае понадобится снятие стартера для подробной диагностики и выявления неисправностей устройства.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Как снять блокировку запуска двигателя. Проверка случайной активации иммобилайзера и способы отключения. Диагностика возможных неисправностей сигнализации.

Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса.

Почему масло в двигателе может замерзнуть: причины. Доступные способы запуска двигателя в том случае, если масло в моторе замерзло или слишком густое.

Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.

Назначение маховика в устройстве кривошипно-шатунного механизма. Виды маховиков и особенности демпфирующих систем.

Нива не заводится: что предпринять?

Добрый день, Сергей. О причинах выхода из строя бензонасоса мы расскажем ниже.

Почему не работает насос?

Итак, чем может быть обусловлена неработоспособность элемента:

1. В первую очередь, необходимо проверить работоспособность предохранителей. Откройте блок и найдите предохранитель или реле, отвечающий за функционирование бензонасоса. Если элемент вышел из строя, вам необходимо произвести его замену.
2. Вышел из строя сам мотор устройства. В данном случае останется только заменить насос в сборе.
3. Нет контакта. Вам необходимо добраться до устройства и проверить работоспособность всех контактов — нет ли обрыва, все ли жгуты проводов подключены.
4. Плохая масса агрегата. Иногда бывает такое, что проводок массы окислился и не может передавать контакт. В данном случае вам необходимо проверить его состояние и при необходимости зачистить. Если с массой проблемы, то вы также заметите, что на приборной панели упадет стрелка уровня бензина.

Износившиеся обмотки стартера

Теперь что касается стартера, почему же он отказывается крутить:

1. Самое простое — это разряженная батарея АКБ. Возможно, вы в первую очередь проверили аккумулятор, но мы обязаны об этом предупредить. Попробуйте зарядить АКБ или «подкурить» от другого авто.
2. Сигнализация. В отдельных случаях на практике мы не раз сталкивались с такой проблемой, как замыкание сигнализации. Происходит это по разным причинам — из-за попадания воды на блок сигнализации, обрыва проводов и т.д. Но итог один — если блок сигнализации замыкает, не будет крутить ни стартер, ни бензонасос. Проблема решается ремонтом платы либо ее заменой, хотя поиск может занять определенное время.
3. Выход из строя втягивающего реле. В данном случае стартер будет либо молчать, либо жужжать, но запустить двигатель будет невозможно.
4. Поломка бендикса. Этот элемент представляет собой шестеренку, находящуюся на одном валу с ротором стартера. В том случае, если на шестерне образовался сильный износ зубьев, могут возникнуть проблемы с запуском двигателя.
5. Изношенные втулки. Единственным выходом будет их замена.
6. Износ обмоток устройства. Это происходит в результате того, что элемент уже отработал свой ресурс эксплуатации. Замена обмоток — дело непростое и трудоемкое, легче будет полностью поменять компонент полностью.

Стартер и поломки

Какие имеет поломки стартер? «Нива Шевроле», как, впрочем, и любой другой автомобиль, эксплуатируются достаточно интенсивно. Это приводит к выходу узла из строя. Чтобы начать ремонт, прежде необходимо выявить причину поломки. Только так можно вернуть этому важному узлу его работоспособность. Если выполнять ремонтные работы самостоятельно, то можно обойтись минимальными затратами. Например, если на автомобиле «Нива Шевроле» не крутит стартер, то зачастую причина скрывается не в поломке узла, а в разряженном АКБ.

Чтобы двигатель автомобиля снова исправно заводился, достаточно зарядить аккумулятор. Но АКБ может быть и исправной. Тогда специалисты рекомендуют проверить провода – их клеммы и контакты могли окислиться.

Коммутация

Коммутация стартера проста – плюс батареи прикручен к втягивающему реле, минус на корпусе, а для старта подходит провод небольшого сечения с типичного реле, которым управляет замок зажигания.

Схема включения стартера

Если, при включении зажигания щёлкает реле, но стартер не крутит (и втягивающее реле при этом также не срабатывает) – то причина может быть в самом реле или управляющем кабеле. Точно установить можно достаточно простым способом – необходимо подать «+» питания на управляющую клемму стартера (куда подключен кабель наименьшего сечения, на фото показано стрелкой).

Если стартер начал «крутить», то причина в проводке, реле или замке зажигания.

Примечание. Перед проверкой необходимо убедиться, что КПП автомобиля находится в нейтральном положении, иначе машина может начать движение.

К слову сказать – если поездка не терпит отлагательств, то таким способом можно завести двигатель. Достаточно лишь включить зажигание и вручную (с помощью подачи плюса питания на управляющую клемму) завести двигатель.

Плохие контакты

Если стартер щёлкает, но не крутит и, при этом, возникают посторонние звуки (как вариант – то щёлкает, то не щёлкает) – необходимо проверить все соединения, особенно силового кабеля.

Дело тут в том, что при запуске двигателя, стартер потребляет достаточно большой так от АКБ – около 200 ампер. Если контакт где-либо недостаточный, то из необходимых 200 ему может «доставаться» лишь 10, чего достаточно для работы втягивающего реле, но недостаточно для запуска. В этом же случае может происходить серия «щелчков».

Необходимо проверить все соединения (включая клеммы АКБ), очистить контактные площадки от окислов, смазать их специальной смазкой и затянуть рекомендуемым моментом.

Возможные неисправности если стартер не крутит

Возможная неисправность	Диагностика	Способ решения
АКБ разряжен	Стартер щелкает, но не крутит. Напряжение на выводах АКБ при включенных потребителях менее 12 В	Зарядить или заменить АКБ
Окисление клемм АКБ или плохое соединение	Стартер щелкает, но не крутит. При включении стартера напряжение на его выводах падает намного больше, чем на выводах АКБ	Зачистить контакты, смазать вазелином и хорошо затянуть
Проблемы в проводке тягового (втягивающего) реле стартера, контакты зажигания 30 и 50 не замыкаются.	При повороте ключа нет щелчка под капотом (реле не срабатывает). Проверить наличие напряжения на управляющем контакте втягивающего реле	Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить замок зажигания
Втягивающее реле стартера неисправно.	При повороте ключа нет щелчка под капотом (реле не срабатывает), но на управляющем контакте втягивающего реле есть +12 В. Стартер крутиться при замыкании отверткой. Не крутит стартер только на горячую (когда двигатель прогрет)	Заменить втягивающее реле стартера
Окислены контакты втягивающего реле, плохой контакт «масса»	При повороте ключа есть щелчок под капотом, но стартер не крутит. Проверьте омметром сопротивление цепи «АКБ — стартер», а также провод «массы». Если цепи исправны, снимите стартер и проверьте работу его реле	Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить втягивающее реле
Обрыв или замыкание в удерживающей обмотке втягивающего реле	При включении стартера из-под капота раздается треск. Напряжение на АКБ в пределах нормы. Реле проверяется омметром или по его чрезмерному нагреву	Заменить втягивающее реле стартера
Обгорание коллектора стартера, зависание щеток или их сильный износ	Стартер не крутится или крутится медленно. На снятом стартере проверьте усилие прижатия щеток к коллектору, их остаточную высоту, износ коллектора	Отремонтируйте стартер. При сильном износе коллектора замените стартер
Обрыв или замыкание в обмотке якоря стартера	Стартера не крутится или крутится медленно. Исправность обмотки проверяется омметром или по потемнению изоляции	Заменить стартер
Пробуксовка муфты свободного хода	Стартера крутится, но маховик неподвижен	Замените муфту или стартер
Зубчатый венец проворачивается на маховике	Стартер крутится, а маховик и коленвал неподвижны. Есть визг, вой со стороны картера сцепления	Замените маховик
Двигатель или навесные агрегаты заклинило	Проверить вращение коленвала, шкивы генератора, насоса охлаждающей жидкости и насоса гидроусилителя руля	Выполнить ремонт двигателя или его навесных агрегатов
Повреждены шестерня привода стартера или зубья венца маховика	Визуальный осмотр после снятия стартера	Отремонтируйте или замените стартер, замените маховик

А вы сталкивались с проблемой запуска двигателя, когда стартер не крутит? В чем была причина вашей неисправности? Напомним, другие инструкции по ремонту и эксплуатации Lada 4×4 можно найти в этой категории или по содержанию.

Для автомобилей выпущенных после 2009

Для определения проблемы также нужно смотреть на значения, которые указывают предохранители. На новых блоках, которые выпущены после 2009 года изменилось назначение установленных предохранителей.

Расшифровка предохранителей и описание

Изменения заключаются в том, что в блоке дополнительных реле производители добавили деталь для включения системы обогрева передних и задних сидений.

Блок предохранителей получил 5 предохранителей. Появилась защитная вставка на 15 ампер для топливного насоса. Управление механизмом осуществляется отдельным реле.

Стартер «Нива Шевроле»: возможные неполадки и их устранение

Наверное, нет ни одного автомобиля, в котором бы не устанавливался стартер. «Нива Шевроле» — не исключение. Иногда стартер выходит из строя, но так как устроен он просто, восстановить его своими руками не составит труда. Нужно только знать типичные неполадки этого агрегата и уметь их устранять. Устроен он достаточно просто, и в нем легко можно разобраться.
Даже если машины «Шевроле Нива» новые, от выхода из строя стартера никто не застрахован. Часто может иметь место и производственный брак. Поэтому нужно уметь диагностировать эти узлы. Также важно знать устройства узла и принцип его действия. Надеемся, после этой статьи даже новички смогут самостоятельно обслуживать стартер.

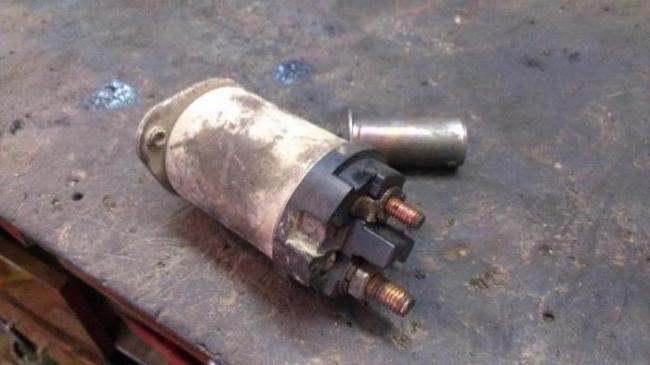

Можно ли отремонтировать втягивающее реле?

На старых модификациях стартеров, это было возможно. После появления щелчков, просто снимаем реле, и разбираем его.

Внутри есть контактная площадка, обычно это пластина и два контакта. Между ними могут образовываться окислы, а также пластиковая пленка от долго запуска. Нам нужно эту часть зачистить и работоспособность восстановится.

Посмотрите полезное видео.

ОДНАКО. Новые модификации реле НЕРАЗБОРНЫЕ. Их нельзя так просто разобрать (без разрушения корпуса) и почистить. Зачастую нужна замена. ДА и выходят они из строя раз в 120 – 150 000 км пробега (а может быть и реже) и заменить их не так дорого стоит.

Схема на Нива Шевроле

Требуется точно знать, где расположено реле стартера. Для этой цели рекомендуется изучить схему расположения всех предохранителей. Новый элемент, который устанавливается в ходе ремонта, должен иметь ту же маркировку по току.

Для автомобилей до 2009

Значения, которые указываются:

• К1 – элемент для контроля работы всех установленных ламп;
• К2 – отвечает за очистку в автоматическом режиме ветрового стекла;
• К3 – поворотники и «аварийка»;
• К4 – ближнее освещение от фар;
• К5 – требует внимания дальний свет;
• К6 – контакты выключателя зажигания;
• К7- обогрев стекла, расположенного в багажном отделение.

К8 является резервом (дополнительный).

Для выпущенных после 2009

Значения актуальные для моделей, чей год выпуска 2010, 2011,2012. В этот период входит также 2013 (символ также остается К): 1 – ветровое стекло, 2 –элемент прерывателей поворотников, аварийная сигнализация, 3 – ближний свет, 4 – дальний свет фар. Предохранитель под номером 5 –этот сигнал оповещает об обогреве стекла двери багажного отсека, и о состоянии вентилятора. Следующий сигнал 6 – контакты выключателя зажигания, 7- обогрев стекла, расположенного в багажном отделение.

Предохранитель под номером 8 также является резервным.

Стартер вращается, но коленчатый вал не проворачивается

Если стартер крутится, но двигатель при этом не работает, тогда специалисты рекомендуют проверить состояние зубьев на маховике и шестеренке бендикса. При интенсивной эксплуатации автомобиля возможен критический износ этих зубьев. Проверяют их состояние через специальное монтажное отверстие. Заменить их можно, купив рекомплект на стартер «Нива Шевроле». Цена его держится около 500 руб.

Такие же симптомы проявляет и неработающий блок привода. Если шестеренка стартера хорошо входит в зацепление с маховиком двигателя, но не вращается, следует проверить стартер на уровень износа и наличие других механических повреждений. Узел может быть неправильно установлен.

Что касается ремкомплектов стартеров для автомобилей «Шевроле Нива», комплектации и цены у них могут сильно колебаться. Но чаще всего производители учитывают все детали, которые подвержены износу и подлежат замене.

Заклинил якорь стартера

В числе довольно редких причин возникновения нештатной ситуации, когда стартер издаёт щёлкающие звуки, но приводной вал не крутит, включено подклинивание якоря в узле статора. Обычно такая неисправность случается на возрастных машинах, и без демонтажа стартера диагностировать проблему не удастся – она имеет такие же симптомы, как и при износе щёток.

Впрочем, иногда проявляется и отличие: если повернуть ключ в ЗЗ в положение старт, вы услышите достаточно громкий щелчок, после которого все световые индикаторы на некоторое время гаснут с возможным появлением специфического запах – это признак заклинивания якоря. Но и его можно принять за другую принципиально иную неисправность – пропадание контакта массы.

Артикул и примерная цена на оригинальный стартер ВАЗ 2121

В качестве оригинальных стартеров ВАЗ 2121 могут быть как самостоятельно запускаемые узлы, так и закупаемые у сторонних производителей. Широкую популярность на автомобилях имеет стартер с внутризаводским номером 35.3708. Он имеет номинальную мощность 1.3 кВт. В розничную продажу узел поступает с артикулами 2213708000 и 57223708. Цена за изделие начинается от 2400 рублей.

Также на автомобиль ВАЗ 2121 устанавливается более мощный стартер на 1.55 кВт. Он имеет внутризаводской номер 5722.3708. В розничной продаже найти данный стартер достаточно трудно. Стоимость узла составляет от 3400 рублей.

На экспортных вариантах ВАЗ 2121 устанавливается дизельный силовой агрегат, с которым идет стартер на 2.2 кВт. Компания ВАЗ не выпускает данный узел самостоятельно. В качестве фирменного оригинального изделия выступает продукция брендов VALEO PHC и HC Parts. В свободной продаже данные узлы встречаются с артикулами 436068 и D9R122. Цена на родной стартер на 2.2 к Вт начинается от 5600 рублей.

Неполадки, возникающие при включении

Иногда причину неисправности механизма можно выявить только при тщательном анализе работы машины в момент включения зажигания. Предположим, вы заметили, что тяговое реле стартера нива после многократного срабатывания отключается. Причин такому поведению техники есть несколько. Например, разражается батарея, или в цепи питания реле наблюдается слишком сильное падение напряжения из-за окисления кончиков проводов. В этом случае надо будет проверить все провода и стыки в цепи батареи стартера.

Если в момент включения вращается только якорь, а маховик находится в неподвижном состоянии, придется снять стартер. Проверка на стенде выявит необходимость замены либо муфты, либо шестерни редуктора.

Чрезмерно изношенные вкладыши подшипников, установленных на валах якоря и привода, ослабленное крепление стартера, поврежденные шестерни или зубья на них, заедание якоря или муфты – все это может стать причиной необычных шумов, издаваемых стартером нива шевроле в момент вращения якоря. В этом случае придется заменить вкладыши и крышки, поврежденные шестерни или привод с маховиком. К тому же следует очистить и смазать маслом шпицы.

Стартер жужжит, но не крутит двигатель

Здесь проблема немного другого характера и здесь всему виной является «БЕНДИКС» (при выходе из строя он не щелкает). Жужжание обозначает, что якорь входит в зацепление с маховиком, а пуска не происходит. Стартер работает, проворачивает якорь с большой скоростью, но маховик двигателя не раскручивается. Как я писал БЕНДИКС, это своеобразная обгонная муфта, она вращается в одну сторону и не должна вращаться в другую (то есть должна автоматически стопориться, специальными эксцентриками внутри), делается это для плавного пуска, а также для того чтобы стартер после пуска силового агрегата не сгорел.

Если эксцентрики выходят из строя (либо элементы которые их стопорят), БЕНДИКС будет вращаться и в ту и в другую сторону. Отсюда и жужжание – просто эта шестерня вращается в шлицах маховика.

Можно ли отремонтировать эту шестерню? Гипотетически можно, однако это не стоит ваших трудозатрат, все дело в том, что найти эксцентрики внутри достаточно сложно, да и собрать потом обратно систему, правильно может не получится.

Необходимо заменить этот узел целиком, зачастую для этого придется снять стартер и разобрать его почти полностью.

Сейчас подробное и полезное видео, смотрим.

НА этом заканчиваю. Если кратко подвести итог, то щелчки могут проявляться во-первых от плохого аккумулятора, во-вторых плохих контактов (будь то клеммы АКБ, или же кузов, контакты втягивающего реле), третье – вышло из строя втягивающее реле, четвертое – сломало зубья шестерни или маховика, тогда вместе со щелчками будут слышен хруст, пятое — если слышно жужжание то это скорее всего вышел из строя бендикс и его нужно заменить. Конечно бывает что выходит и сам стартер из строя, но бывает это после очень больших пробегов.

Надеюсь помог вам, ИСКРЕННЕ ВАШ — АВТОБЛОГГЕР.

Похожие новости

• Стук (шум) в двигателе. На холодную или горячую, а также при хол…
• Как и чем промыть систему охлаждения двигателя. От ржавчины и ма…
• Отверстие в свече зажигания. Зачем сверлят?

Добавить комментарий Отменить ответ

Проверка механизма: пошаговая инструкция

Чтобы понять, что обозначает предохранитель и функционирует ли реле, рекомендуется обратить внимание на следующие сигналы:

• жужжащий звук, выходящий из-под капота с запущенным двигателем, но без вращения;
• работа стартера без работающего мотора;
• щелкающие звуки стартера (не запускается).

Если такие признаки имеются, следует поменять реле. Перед этим проводят проверка. Устройство извлекают. Замыкают контакты на задней стенке. Для замыкания цепи нужно приложить кусочек металла или проволоки. Если после этого стартер начинает работать без сбоев, то основная проблема заключается именно в реле этого элемента. Когда стартер начинает срабатывать, реле запускается, то чинить или заменять потребуется именно стартер.

Диагностика

Итак, первым делом устройство присоединяют к АКБ и к мультиметру. Подключаться можно через контактный болт на тяговом реле. Рекомендуется использовать для этого провода, сечение которых составляет не менее, чем 1,6 кв. см. Также следует убедиться в том, что щетки хорошо притерты к коллектору, а температура узла нормальная.

Цепь из стартера, аккумулятора и мультиметра поможет продиагностировать устройство. Замыкают выключатель подачей 12 В на клемму. Такую процедуру проводят трижды, постоянно меняя условия торможения. Цепь включается на короткие временные промежутки.

Если узел не вращается, и в работе его слышен посторонний шум, легко сделать вывод, что устройство неисправно.

Так же испытывают стартер в полном торможении. Этот способ диагностики позволяет выяснить причины поломки и поможет успешно отремонтировать агрегат. Для этой процедуры необходимо включить стартер и в тот же момент проверить показания амперметра. Выполняют замеры напряжения мультиметром, а также замеряют момент торможения. Ток должен быть не выше, чем 700 А. Напряжение – не более 5 В, а тормозной момент – меньше чем 13,72 Нм.

Изношенные щётки стартера

Другой распространённой причиной, почему стартер щёлкает, однако вал привода мотора не крутится (соответственно, не вращает коленвал), может оказаться износ щёток стартера. Абсолютно такие же симптомы характерны и для подгоревших контактов реле, но завести автомашину напрямую, замкнув контакты отвёрткой, как при неисправном реле, не получится.

Зато остаётся возможность завести машину с буксира, если она оснащена механической трансмиссией. В случае автоматической КПП останется уповать на услуги эвакуатора или помощь другого авто в качестве буксирующего.

Причины отказа в запуске двигателя на Ниве Шевроле

Первым делом, для того чтобы устранить неполадки, необходимо знать их источник. Первыми помощниками в такой диагностике станут визуальный осмотр мотора, на предмет неполадок, а также всевозможные датчики, сигнализирующие о поломке.

Итак, рассмотрим основные причины почему может не запускаться мотор на «холодную» ниже.

Неполадки в электрической цепи

• В первую очередь это относится к аккумуляторной батарее, она может разрядиться или вовсе выйти из строя. Если вы сомневаетесь в надёжности, следует показать её в специализированную мастерскую, где она полностью будет проверена.
• Плохие контакты на клеммах АКБ . Эту неполадку легко обнаружить и устранить своими руками, лучше всего очистить их при помощи наждачной бумаги, и промазать специальной токопроводящей смазкой.
• Есть неполадки в стартере, они могут быть из-за неполадок как внутри устройства, так из-за выхода из строя проводки . Для проверки, также необходимо показать его специалистам.
• Дефект в работе свечей, который мог возникнуть из-за некачественного топлива, либо их продолжительной эксплуатации.
• Перегорание одного из предохранителей , которые отвечают за ту или иную цепь.
• Выход из строя реле , в первую очередь это относится к реле зажигания.
• Перегорание или обрыв провода , которые выходят от аккумуляторной батареи, стартера или инжектора.
• Проблемы с сигнализацией или иммобилайзером. Именно эти цепи становятся частой причиной неисправностей в зажигании.

На стартер не подаётся напряжение с аккумулятора

Если раздаётся щелчок, но моторчик стартера при включении ЗЗ не крутится, причина может заключаться в обрыве электропроводки на участке, соединяющем АКБ со стартером. Но такие симптомы характерны для большинства вышеописанных неисправностей, так что для точного диагностирования потребуется тестер и контрольная лампочка. Это наглядно видно на этом рисунке:

При обрыве силового провода, соединяющего «плюс» аккумулятора с контактом «30» втягивающего реле, стартер будет бездействовать, хотя реле будет щёлкать, как и прежде. В отдельных случаях проблему удаётся диагностировать банальным внешним осмотром проводки, но чаще всего потребуется тестер, который мало кто из водителей возит с собой. Так что дорожный ремонт здесь маловероятен.

Демонтаж своими руками

Эти способы диагностики можно провести, только если демонтировать устройство. А чтобы это сделать, нужно знать, как снять стартер. На «Шевроле Нива» это производится следующим образом:

• Перед демонтажем необходимо отсоединить провод с минуса АКБ. Судя по советам владельцев, лучше всего демонтируется стартер через нижнюю часть автомобиля. При этом нужна эстакада либо яма. После того как АКБ отсоединена, снимают защиту двигателя.
• Сам стартер закреплен на трех болтах. Чтобы демонтировать устройство, нужно просто открутить их. Нижний болт откручиваю снизу – это удобней. Два остальных болта лучше отворачивать сверху. Наиболее проблемным считается верхний болт.
• После отворачивания гаек, демонтируют тепловую защиту. Со стороны КПП отгибают жестянку, а снизу откручивают удерживающий эту жестянку болт. Далее стартер можно аккуратно вытянуть. Причем тянуть лучше вместе с проводами. Их здесь всего два.

Первым делом агрегат очищают, освобождают контакты и крепления от грязи, смазывают механизм. При необходимости, выполняют замену вышедших из строя деталей. Можно установить и новый стартер «Нива Шевроле». Цена на новые узлы, в зависимости от производителя, от 4 000 р.

Щелкает реле, но не заводится машина, как завести машину?

Вроде бы такой маленький узел, а именно он может стать причиной, почему машина не заводится. Но если у вас ВАЗ 2121 или любой другой ВАЗ на механической коробке передач, то есть отличный выход из ситуации — просто взять и завести машину с толкача. Для этого надо повернуть ключ, как обычно вы поворачиваете его, когда хотите завести машину.

Затем найти несколько человек и всей гурьбой надо толкнуть машину и продолжать ее толкать до тех пор, пока скорость не станет более-менее нормальной — около 5 км/ч или больше. В этот момент надо выжать сцепление, включить 2-ю передачу и отпустить сцепление, машина будет дергаться и должна завестись, надо дать газку в момент когда машина пытается завестись. Если машина заглохла, надо повторить эти действия. Если не заглохла, то можно, не останавливаясь, ехать дальше.

И ехать надо аккуратно, чтобы машина не заглохла на светофоре, и ясное дело, самому не надо глушить мотор. Если вокруг некого попросить, чтобы толкнули машину, то надо искать поблизости горку и самому дотолкать машину до этой горки и съехать с нее. Когда машина начала катиться с горки, то можно также повернуть ключ зажигания и включить вторую передачу и отпустить сцепление.

В общем, машина таким образом заведется без стартера и без аккумулятора.

Видео совет полезный способ как выйти из ситуации, когда стартер щелкает, но не крутит:

Основные типы неисправностей реле Шевроле Нива

• повреждение контактов (выгорание)
• повреждение обмотки
• износ пружины или якоря
• разрушение корпуса или деталей.

При этом важно помнить, что устройство выполнено в виде цельного корпуса, поэтому его ремонт не всегда возможен и целесообразен. Поэтому лучше производить замену реле полностью.

Чтобы понять, когда требуется замена необходимо при запуске автомобиля обращать внимание на некоторые характерные признаки.

Выводы

Определившись точно с наличием той или иной проблемы, которая мешает запуску двигателя, вы сможете точно знать, под силу вам такая работа своими руками, либо придётся пользоваться услугами автомастерских.

В большинстве случаев выполнить её можно своими руками, поскольку работы по замене не сложные. Важным аспектом будет и тот факт, где будут производиться работы, на улице или в гараже, поскольку в случае с последним, никакие природные явления не заставят закончить работу по независящим от вас причинам.
