Нива щелкает реле и не заводится

Почему не заводится Нива Шевроле и причины

В ходе эксплуатации автомобиля оба датчика часто выходят со строя. Причины тому разные: брак при изготовлении, естественный срок, стороннее механическое повреждение.
Так как оборудование ремонту не подлежит ввиду особенностей конструкции, мастера устанавливают новые. Процесс замены не длительный, стоимость расходных материалов копеечная.

• Датчик температуры охлаждающей жидкости

По аналогии с датчиком коленвала, ДТОЖ не подлежит ремонту. Установка достаточно простая, незамысловатая. Можно выполнить своими силами без привлечения работников СТО.

В большей степени электрическая составляющая поломки. Конструкция датчика РХХ позволяет провести профилактику, прочистить, продуть сжатым воздухом. Замена в случае механического повреждения, деформации.

Прежде всего, надо снять колпак со свечи (любой), установить свечу А17 ДВРМ. Держа плоскогубцами, следует включить стартер.

Чтобы снять колпак, свечу надо держать за шестигранник (подходят плоскогубцы с изолированными ручками). Необходимо, чтобы корпус свечи прикасался к «массе». В итоге удастся увидеть искру. В том случае, когда отсутствует искра, это указывает на:

• неисправность блока ЭСУД или на непоступление напряжения;
• сгорание модуля катушек зажигания;
• повреждение высоковольтных проводов.

Кстати, искра «на воздухе» не дает гарантию ее наличия в моторе. Свечи бывают неисправными, имеется нарушение зазора и др.

Как заменить реле стартера Нива Шевроле

Часто владельцы внедорожника ВАЗ 2121 или 2131 сталкиваются с проблемами, связанными с запуском двигателя. Например, при повороте ключа зажигания стартер не крутит. Рассмотрим возможные проблемы стартера Lada 4×4 и способы их решения.

Шевроле Нива не заводится: три разных датчика

Датчик положения коленвала о своей поломке не скажет никак. Лампа Check гореть не будет, просто мотор не заведётся. Найти этот датчик легко, если знать, где находится ремень генератора (см. фото).

Разъём датчика ДПКВ

Здесь мы проверяем исправность проводки, а также дистанцию от датчика до «зубцов» (0,8-1,2 мм).

Вторым подозрительным элементом будет датчик температуры. Мотор может не заводиться только при его обрыве. При этом электрический вентилятор должен работать, не выключаясь. То есть, обрыв в цепи датчика ДТОЖ распознаётся легко.

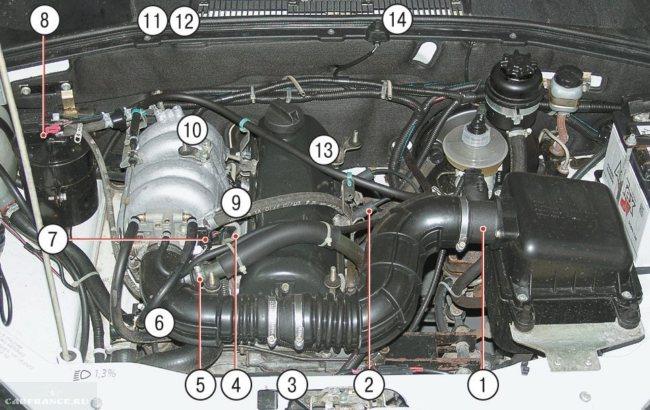

Элемент «6» – это ДТОЖ

На фото датчик о, и чтобы к нему подобраться, снимают воздуховод.

При неисправности регулятора холостого хода мотор на Ниве Шевроле не заводится, а стартер крутит. Кстати, может гореть лампа Check. Диагностика:

1. Просто нажимаем слегка на «газ» и включаем стартер;
2. Если мотор завёлся, а без «газа» он не стартует, значит, неисправен РХХ.

Расположение и внешний вид детали

Где находится реле стартера Нива Шевроле, знают не все водители. У этой марки она располагается для удобства обслуживания с левой стороны. Искать ее нужно около рулевой колонки. Смотреть нужно внизу под приборной доской. Размеры реле небольшие. Особенность: создан элемент так, что снять его нельзя. Визуально реле стартера напоминает небольшую коробочку (ее цвет черный).

Причины поломок различные:

• перегорели контакты;
• износились от времени или длительности использования;
• разрушились детали внутри механизма.

О поломке реле стартера сообщаю следующие сбои в работе:

• характерное жужжание под капотом. Начинается оно в момент запуска двигателя;
• стартер работает, но запуска мотора не происходит;
• стартер издает хорошо различимые щелчки, но не запускается.

Свечи зажигания Нива Шевроле

Нестабильная работа свечи, несвоевременная подача искры способствует детонации мотора. Первые признаки:

• Снижение динамики разгона;
• Повышенный расход горючего;
• Работа мотора не в такт;
• Затрудненный запуск двигателя.

А еще интересно: Установка противотуманных фар на ниву шевроле

Так как свечи — одноразовый расходный материал, профилактике не подлежат.

Мотор не запускается в холод — первый признак выхода из строя свечей. В исправном состоянии свечи нагревают пространство изнутри. В случае поломки пуск двигателя усложняется низкой температурой, образованием конденсата.

Мультиметром проверяем свечи, заменяем новыми по мере необходимости. Также осматриваем реле запуска свечей. Оно должно издавать легкое пощелкивание.

Описанный выше способ эффективен для инжектора. В случае карбюратора механизм проверки следующий:

• открыть капот, дождаться пока мотор остынет до безопасной температуры;
• поочередно снять люльки, выкрутить свечи, проверить их на наличие искры;
• установить новые свечи, заменить их, если обнаружены дефектные;
• сборка в обратной последовательности.

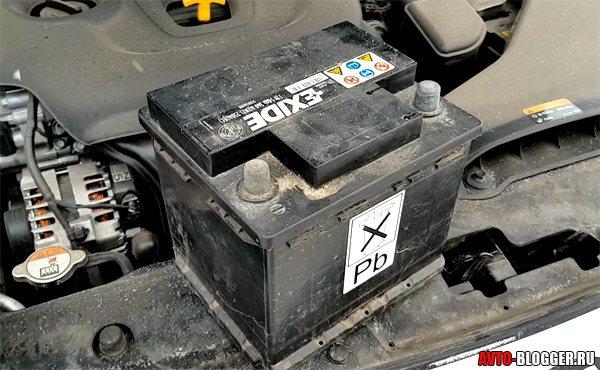

АКБ, проводка, клеммы

Как правило, щелчки реле говорят о работоспособности данного устройства. Когда реле щелкает, но стартер не крутит — машина не заводится чаще всего по причине того, что стартеру недостаточно электрического тока для того, чтобы раскрутить коленчатый вал. Если бы питание на стартер совсем не подавалось, то мы бы не услышали никаких щелчков.

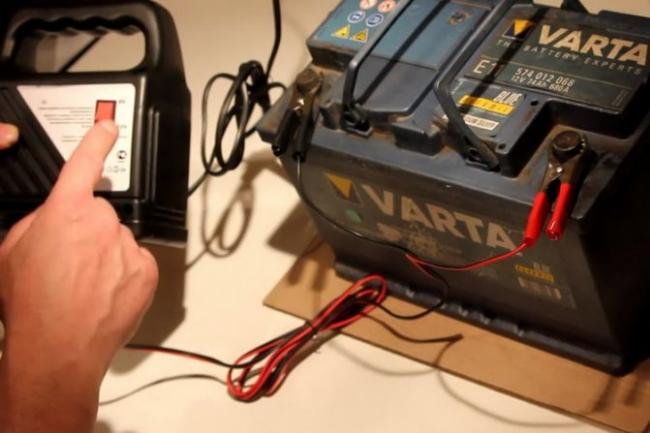

Чаще всего подобная ситуация возникает из-за банальной разряженности аккумулятора (или просто низком уровне его заряда). Выявить данную неполадку не сложно, если при повороте ключа зажигания щёлкает втягивающее реле, а на панели приборов гаснут лампы, то проблема именно в батарее.

Помните, что решить проблему просто зарядив АКБ иногда не получится. В первую очередь стоит выяснить причину разряда аккумулятора, чтобы не столкнуться с данной проблемой в дальнейшем. Хорошо если причиной разряда стал не выключенный свет или другой источник потребления, но если проблема, например, в генераторе или самом аккумуляторе, то никакая подзарядка вам не поможет.

Также рекомендуем прочитать материал на тему: как продлить жизнь аккумулятору автомобиля. Прочитав данную статью, вы также узнаете о причинах разряда АКБ и признаках того, что аккумулятор скоро выйдет из строя.

Следующая по частоте возникновения причина неработоспособности стартера заключается в повреждении массового провода, идущего на двигатель, либо в его плохом контакте. Если присутствует не один щелчок, а целая серия, вероятно, проблема именно в этом.

А если слышен лишь один щелчок, то проблему стоит искать в контактах стартера, а точнее его реле. Питание стартера обеспечивается силой тока примерно в 200 ампер, однако вследствие плохого контакта в каком-либо месте сила тока может достигать гораздо меньших значений. Его может быть достаточно для срабатывания втягивающего реле, но для обеспечения раскрутки коленчатого вала такой силы тока будет мало.

В некоторых случаях контакты реле стартера могут подгореть, как следствие — отсутствует искра, необходимая для обеспечения корректной работы стартера. Собственно, щелчок не является характерным признаком исправности реле стартера, он лишь говорит о том, что сердечник реле втягивается, но удерживающая обмотка иногда не может его зафиксировать.

В первую очередь следует попробовать запустить стартер принудительно, а не от бортовой системы автомобиля. На втягивающем реле стартера имеются три контакта, два из них большего размера, а третий несколько меньше. Необходимо замкнуть два больших контакта при помощи отвертки. Если в данном случае стартер начал вращаться — виновато втягивающее реле. Как правило, его необходимо либо полностью заменить, либо зачистить его контакты.

Смотрим видео, где автор рассказывает, что делать, если стартер не крутит, и как замкнуть контакты стартера:

Также советуем почитать статью об основных причинах, из-за которых стартер крутит, но не схватывает, и как исправить данную проблему.

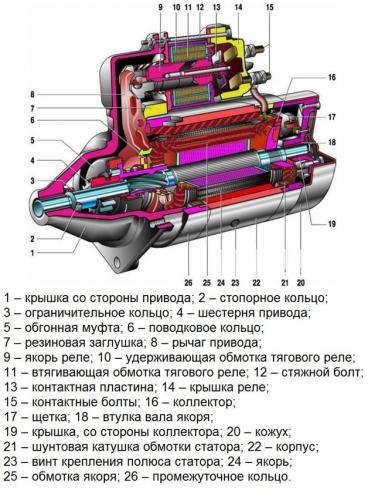

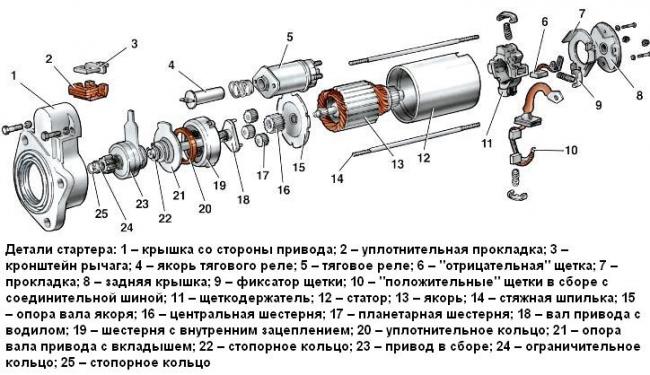

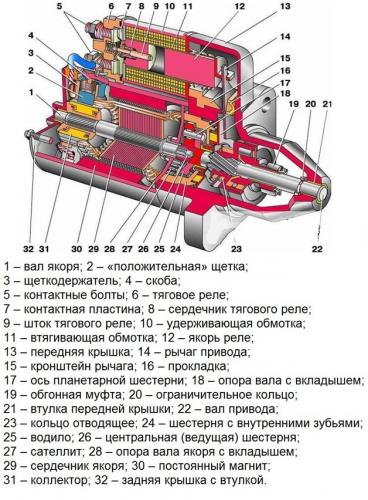

Как устроен стартер?

Конструкция устройства определяется как электродвигатель четырехполюсный. На разных моделях автомобилей стоят стартеры с двигателями разных мощностей. Классическая сборка стартера состоит из следующих элементов:

• Корпус, который, по сути, и является электрическим двигателем. В ней размещено электромагнитные сердечники, в обмотке из медной проволоки.
• Стальной якорь, к которому крепятся сердечники и пластины коллектора.
• Стартерное реле втягивания, обеспечивающее питание устройства от зажигания. С помощью подвижных перемычек и электрических контактов, он также, обеспечивает выталкивание бендикса.
• Обгонная муфта или бендикс. Посредством шестерни цепляния, передает момент кручения маховику.
• Щетки с их держателями, которые проводят напряжение на пластины коллектора, повышая мощность стартера.

Схемы сборок стартеров различных моделей, незначительно, могут отличаться от классической модели. В основном различия бывают в, разъединяющих шестерню, способах. На автомобилях с АКПП стартеры имеют дополнительные катушки, для препятствования самопроизвольного запуска двигателя.

Модели машин до 2009 года выпуска

Рассматриваемый элемент располагается под рулевой колонкой. Смотреть слева внизу, под панелью приборов. О поломках сообщают предохранители — важно знать, что означает каждый из символов.

Расшифровка значений предохранителей и описание

Существуют несколько обозначений, которые нужно уметь расшифровать, чтобы понять, какая проблема возникла (обозначение F):

• проблемный участок связан с лампами освещения, которое позволяет различить номера машины в темноте или приборной панели. Высвечивается в этом случае цифра 1.
• высвечивается 2 — посмотреть требуется также лампу под капотом машины или отвечающую за наличие габаритных огней (для левой стороны): проверить рекомендуется не только сами лампы, но и разъемы, проводку, так как они иногда могут перегорать или оплавляться;
• 3 – внимания требует дальний свет в левой фаре, а также контрольная лампа включения дальнего света;
• 4 — проблема в функционировании может быть связана с работой резервного (8) предохранителя;
• 5 — проблема связана с тем, как функционируют электрические стеклоподъемники передних дверей, а также их реле.
• 6— проблема затрагивает блок управления блокировкой всех имеющихся дверных замков.

Такие значения характерны для моделей 2004, 2005, 2009 годов. Могут применяться обозначения А (5,10, 30 и 15, соответственно).

Причины щелчков при включении ЗЗ

Рассмотрим основные причины, приводящие к полной или частичной неработоспособности стартера:

• проблемы с электропитанием стартерного узла – чаще всего нарушается контакт массы по причине ослабления болтового соединения или его окисления. Кроме стартера, на массу запитаны реле, втягивающее и основное, так что эти узлы также подлежат проверке на наличие качественного контакта;
• неисправно втягивающее реле. Наиболее вероятной причиной становится обрыв/короткое замыкание обмотки, изредка встречается механическая поломка;
• КЗ в обмотке стартера. Характерная поломка для возрастных автомобилей, на машинах с пробегом до 100-150 тысяч км/ практически не встречается;
• проблемы в контактной группе – чаще всего это сгоревший предохранитель, но встречаются нарушения проводимости в замке зажигания или контактах проводки;
• пробуксовка муфты стартера. Поскольку ремонту муфта не подлежит, потребуется её замена;
• привод стартера засорен, из-за чего он движется по резьбе туго, с трудом. Решается прочисткой и смазыванием резьбы после её разборки.

Рассмотрим характерные неполадки и проблемные моменты, при которых коленвал автомашины при включении зажигания практически не проворачивается или вращается едва-едва:

• зимой такая проблема может возникнуть из-за несоответствия моторного масла региону использования – оно загустевает и не даёт проворачиваться коленчатому валу;
• севший аккумулятор. Также чаще встречается зимой, поскольку при отрицательных температурах АКБ теряет заряд намного быстрее;
• щёлканье стартера указывает на износ его щёток, хотя на некоторых моделях ВАЗ при такой проблеме даже щёлканья не будет.

Изредка встречаются и другие причины, которые приводят к невозможности пуска двигателя вне зависимости от того, холодный он или разогретый. Так, может оказаться, что отказала возвратная пружина, расположенная во втягивающем реле. Возможна также расклейка магнитов статора – лечится разборкой и склеиванием их вручную.

Рассмотрим детальнее основные причине неработоспособности стартера.

Свечи накаливания

Мотор не запускается в холод — первый признак выхода из строя свечей. В исправном состоянии свечи нагревают пространство изнутри. В случае поломки пуск двигателя усложняется низкой температурой, образованием конденсата.

Мультиметром проверяем свечи, заменяем новыми по мере необходимости. Также осматриваем реле запуска свечей. Оно должно издавать легкое пощелкивание.

Описанный выше способ эффективен для инжектора. В случае карбюратора механизм проверки следующий:

• открыть капот, дождаться пока мотор остынет до безопасной температуры;
• поочередно снять люльки, выкрутить свечи, проверить их на наличие искры;
• установить новые свечи, заменить их, если обнаружены дефектные;
• сборка в обратной последовательности.

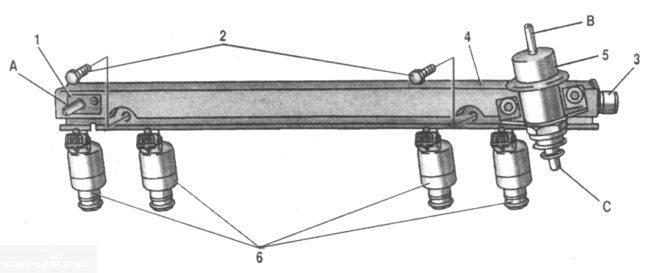

Топливная рампа

На рампе рядом с регулятором 5 находится контрольный штуцер 3. Он закрыт колпачком, который отворачивают, и затем осторожно нажимают на золотник.

Если польётся топливо, значит, оно поступает в рампу. Но возможно, не создаётся необходимое давление. Причины: засор фильтра-цилиндра, неисправность насоса и т. д.

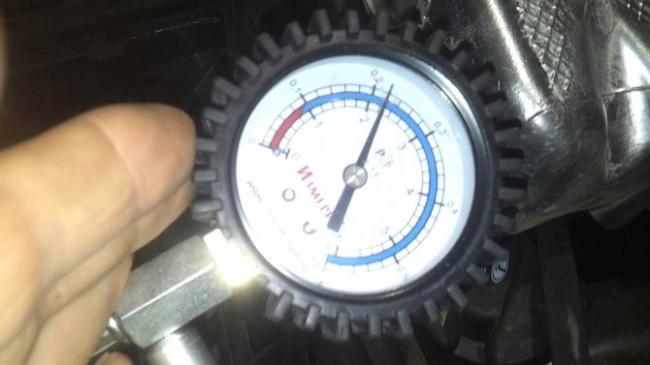

Давление должно составлять 350 кПа (3,5 бар). Его контролируют, отвернув золотник и установив манометр. Перед проверкой давление нужно снизить!

Если же топливо не поступает, заметьте, включается ли насос при повороте ключа к метке «I». Когда зажигание включают «на холодную», насос должен работать 10 секунд.

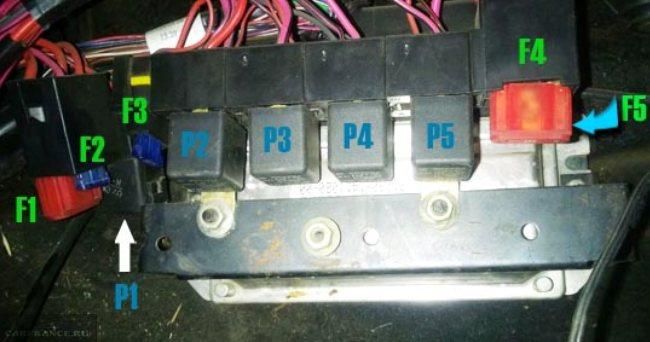

Дополнительный монтажный блок

Знайте, что за включение насоса отвечает предохранитель F2 и реле P4. А ещё есть основное реле P5, и все эти элементы находятся в блоке, закреплённом на одной планке с ЭСУД (см. фото).

Даже если давление соответствует норме, форсунки могут быть засорены. Кроме того, может быть нарушена их проводка.

Случай из практики

Что будет, если в бензин попадёт вода? Летом – ничего. А зимой система питания может забиться льдом. Под угрозой находятся все элементы, от насоса до клапанов форсунок!

Фильтр подводящего топливопровода

В небольшом количестве вода в топливе присутствует всегда. Если же это количество увеличить, произойдёт вот что:

1. Первый старт всегда проходит без проблем;
2. Затем, оставив авто на стоянке, через 2-3 часа владелец уже не сможет завести двигатель без ремонта.

Всё сказанное относится к любому инжекторному ДВС, включая и ВАЗ-2123. А «первым кандидатом на вылет» будет топливный фильтр. Он у Нивы Шевроле находится под днищем и заключён в алюминий (см. фото). Впрочем, так сделано на многих авто.

Подкачка лишнего воздуха

В одной умной книжке сказано, что мотор может не стартовать из-за того, что впускной коллектор затягивает слишком много воздуха. Значит, нужно проверить крепление всех патрубков. Но не только.

Вакуумный усилитель тормозов

Источником «лишнего воздуха» может быть неисправный ВУТ. Стартер крутит, мотор на Ниве Шевроле не заводится, а причину, оказывается, надо искать в системе тормозов!

Стартер щелкает, но не запускает двигатель

НУ что вот мы и подошли к самому интересному. Почему же могут быть щелчки, при повороте ключа в замке зажигания, но пуск мотора не происходит. В 60% случаев дело во втягивающем реле. Однако могут быть проблемы и с проводами, что нужно сразу проверить:

• Разряженный аккумулятор. Многие путают щелчки стартера, с разряженный или вышедшим из строя АКБ (здесь будет как бы треск, но он не будет однократный). Банально не хватает мощности, чтобы провернуть мотор, просто нужно подзарядить или заменить батарею.

• Плохой контакт у плюсовой клеммы. Самым первым делом смотрим клеммы на аккумуляторе, если есть окислы, то нужно убирать. Все дело в том, что плюсовой провод идет именно к одному контакту этого втягивающего реле. Если контакт плохой, то и система будет работать плохо (и дело не только в щелчках).
• Плохой контакт у самого реле. Провод от аккумулятора, может окислиться и у самого стартера. Это часто бывает от больших пробегов. Вам нужно открутить оба питающих провода (обычно они идут к реле) и хорошо зачистить их. Возможно, причина исчезнет

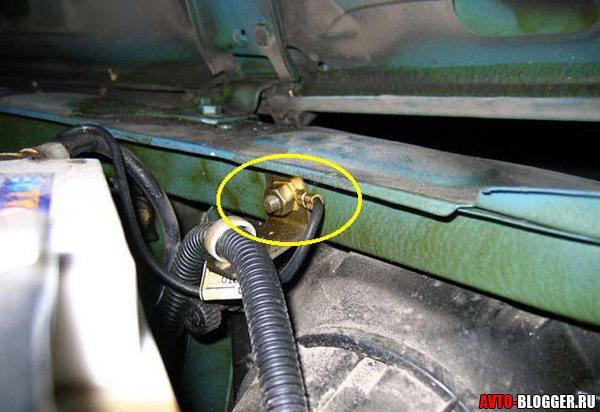

• Плохой контакт с массой. Минусовая клемма, крепится к массе (зачастую к кузову или двигателю автомобиля), если здесь опять же есть окислы, либо со стороны клеммы, либо со стороны места контакта, то их также нужно убрать.

• Втягивающее реле. Это частая поломка (особенно на старых ВАЗ) — когда вы поворачиваете ключ, слышны щелчки, но ничего не происходит. Однако если повернуть ключ несколько раз, например два или три, то возможно на четвертый раз двигатель запуститься. ЭТО ОДНОЗНАЧНО РЕЛЕ, его нужно менять, либо чистить.

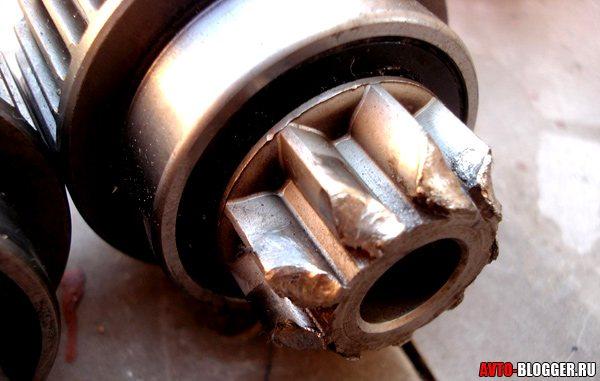

• Сломались зубья либо БЕНДИКСА, либо у венца маховика. Конечно тогда будут слышны не только щелчки, но и сильный хруст из под капота. Такое у меня на практике было все один раз.

На моей практике, когда у меня были переднеприводные ВАЗ, в первую очередь чистим клеммы и контакты стартера, а дальше снимает втягивающее реле, и смотрим его. Бывает лучше сразу заменить и не мучатся.

Блокировка напряжения сигнализацией

Современные охранные системы полностью контролируют автомобиль, его элементы, агрегаты. В экстренных ситуациях сигнализация предотвратит угон, однако сработка может быть и ложная.

Причины «ложного вызова» вызваны:

• браком при изготовлении;
• коротким замыканием в цепи;
• нарушениями в работа электронного блока управления;
• повреждением электрической проводки, изоляции;
• слабым контактом клемм.

Чтобы в последующем можно было запустить машину, нужно деактивировать сигналку. Однако необходимо знать что отключать. Чтобы провести работы на профессиональном уровне посетите СТО.

Стартер

Говорить о том, что стартер не исправен можно только тогда, когда знаешь, что АКБ полностью исправна. Если при повороте ключа он будет издавать специфические звуки при прокручивании (будет щёлкать), то неисправен может быть бендикс, либо втягивающее.

Выяснить точную причину, можно лишь разобрав устройство. Часто подобные неполадки встречаются именно в зимнее время года, когда температура находится далеко ниже нуля, и связано это с повышенной влажностью. Нерабочий стартер следует демонтировать и произвести ремонт.

Подгорание контактов во втягивающем реле

Признаки, указывающие на неисправности во втягивающем реле стартерного узла:

• силовой агрегат удаётся запустить, но стартер тоже продолжает работать;
• после включения ЗЗ на режим стартера раздаётся щелчок, но проворачивания коленвала не наблюдается;
• после включения ЗЗ на режим стартера можно услышать, как стартер пытается раскручиваться (слышно натужное гудение), но коленвал не крутится.

Чтобы найти причину, почему втягивающее реле стартера щёлкает, привод мотора при этом не крутится, необходимо выполнить диагностику узла. Рассмотрим примерный алгоритм действий для ВАЗ-2110:

• первое, что нужно сделать, – проверить целостность электропроводки, идущей к реле. Если обнаружится обрыв, меняем проводку;
• если проводка целая, проверяем работоспособность реле. Потребуется посторонняя помощь – один человек проворачивает ключ замка, другой в моторном отсеке прислушивается к стартеру. Если щелчка нет – можно говорить о неисправном реле; при слышимости щелчка, но когда стартер не проворачивает вал, нужно проверить, не подгорели ли пластины в контактной группе. Нам потребуется простейший инструмент – плоская отвёртка. Отключаем от реле контактную группу и замыкаем отвёрткой клеммы, соединяющие АКБ со стартерной контактной группой. Таким образом, мы подаём напряжение непосредственно на стартерный моторчик, обходя втягивающее реле. Если стартер запустится, очевидная причина – неработоспособное реле;
• в этом случае приступаем к измерению напряжения, подаваемого на реле. Нам понадобится тестер, один контакт которого цепляется на плюсовую клемму реле, а другой – на массу. После включения зажигания показания тестера должны быть в районе 12 В. Наблюдаете меньшее значение – причина в разряженном АКБ.

Для автомобилей выпущенных после 2009

Для определения проблемы также нужно смотреть на значения, которые указывают предохранители. На новых блоках, которые выпущены после 2009 года изменилось назначение установленных предохранителей.

Расшифровка предохранителей и описание

Изменения заключаются в том, что в блоке дополнительных реле производители добавили деталь для включения системы обогрева передних и задних сидений.

Блок предохранителей получил 5 предохранителей. Появилась защитная вставка на 15 ампер для топливного насоса. Управление механизмом осуществляется отдельным реле.

Коммутация

Коммутация стартера проста – плюс батареи прикручен к втягивающему реле, минус на корпусе, а для старта подходит провод небольшого сечения с типичного реле, которым управляет замок зажигания.

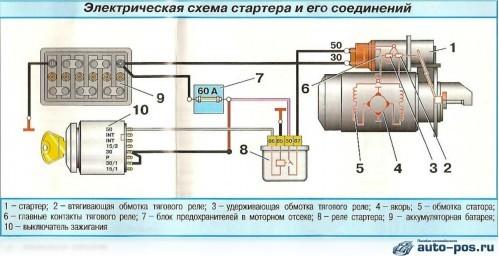

Схема включения стартера

Если, при включении зажигания щёлкает реле, но стартер не крутит (и втягивающее реле при этом также не срабатывает) – то причина может быть в самом реле или управляющем кабеле. Точно установить можно достаточно простым способом – необходимо подать «+» питания на управляющую клемму стартера (куда подключен кабель наименьшего сечения, на фото показано стрелкой).

Если стартер начал «крутить», то причина в проводке, реле или замке зажигания.

Примечание. Перед проверкой необходимо убедиться, что КПП автомобиля находится в нейтральном положении, иначе машина может начать движение.

К слову сказать – если поездка не терпит отлагательств, то таким способом можно завести двигатель. Достаточно лишь включить зажигание и вручную (с помощью подачи плюса питания на управляющую клемму) завести двигатель.

Плохие контакты

Если стартер щёлкает, но не крутит и, при этом, возникают посторонние звуки (как вариант – то щёлкает, то не щёлкает) – необходимо проверить все соединения, особенно силового кабеля.

Дело тут в том, что при запуске двигателя, стартер потребляет достаточно большой так от АКБ – около 200 ампер. Если контакт где-либо недостаточный, то из необходимых 200 ему может «доставаться» лишь 10, чего достаточно для работы втягивающего реле, но недостаточно для запуска. В этом же случае может происходить серия «щелчков».

Необходимо проверить все соединения (включая клеммы АКБ), очистить контактные площадки от окислов, смазать их специальной смазкой и затянуть рекомендуемым моментом.

Принцип работы ДПДЗ

Существует два типа приборов: резистивные и бесконтактные. Они отличаются конструкцией, принципом работы и сроком службы.

• Резистивные ДПДЗ представляют собой переменный резистор, сопротивление которого меняется при перемещении ползунка по дорожкам. Благодаря простой конструкции и доступной цене они наиболее распространены в автомобилестроении. Нива Шевроле сходит с конвейера именно с таким резистивными приборами.

• Бесконтактные ДПДЗ основан на схеме, включающей датчик магнитного поля и микроконтроллер. Они служат дольше и потребляют меньше электроэнергии, чем резистивные. Однако стоят бесконтактные устройства дороже, а полупроводниковый микроконтроллер может сгореть при резких скачках напряжения в бортовой сети.

Место установки и принцип действия ДПДЗ не зависит от конструкции. Он монтируется на валу дроссельной заслонки. При изменении положения дросселя выходное напряжение на датчике изменяется от 0,7 до 4 вольт. За счет этого ЭБУ получает информацию от степени открытия заслонки. Исходя из сведений, полученных от датчика, формируется состав воздушно-топливной смеси. Поэтому от работоспособности ДПДЗ зависит приемистость и экономичность двигателя.

При активации иммобилайзера, так или иначе, запуск мотора он заблокирует. Случается это, когда при включенном зажигании начинает мигать индикатор в течение 15 с, после чего гаснет. Далее система отправляет звуковые сигналы.

Модуль на Шевроле Нива АПС-4 впору отключить. Здесь понадобится обучающий ключ (красный), но АПС-6 нельзя отключать. В основном ЭСУД вынуждены прошивать. Не нужно поддаваться панике: вероятно, блокирование осуществляется по причине нарушенного считывателя в кабеле.

Видео с диагностикой причин неуверенного старта «на холодную»

Наряду с высоким КПД и относительной надёжностью, инжекторные автомобили имеют один неприятный минус – сложность ремонта. Бывает, что инжектор в один миг перестаёт заводиться, и сделать с ним что-то становится непросто. Хорошо, если имеется возможность вызвать эвакуатор или показать машину профессионалу, но что делать тем автомобилистам, которые остались с проблемой один на один? Давайте разберёмся, детально рассмотрев все причины того, почему плохо заводится инжектор или вовсе отказывается это делать, а также как «лечить» подобную неисправность.

Можно ли отремонтировать втягивающее реле?

На старых модификациях стартеров, это было возможно. После появления щелчков, просто снимаем реле, и разбираем его.

Внутри есть контактная площадка, обычно это пластина и два контакта. Между ними могут образовываться окислы, а также пластиковая пленка от долго запуска. Нам нужно эту часть зачистить и работоспособность восстановится.

Посмотрите полезное видео.

ОДНАКО. Новые модификации реле НЕРАЗБОРНЫЕ. Их нельзя так просто разобрать (без разрушения корпуса) и почистить. Зачастую нужна замена. ДА и выходят они из строя раз в 120 – 150 000 км пробега (а может быть и реже) и заменить их не так дорого стоит.

Иммобилайзером блокируется работа двигателя

При активации иммобилайзера, так или иначе, запуск мотора он заблокирует. Случается это, когда при включенном зажигании начинает мигать индикатор в течение 15 с, после чего гаснет. Далее система отправляет звуковые сигналы.

Модуль на Шевроле Нива АПС-4 впору отключить. Здесь понадобится обучающий ключ (красный), но АПС-6 нельзя отключать. В основном ЭСУД вынуждены прошивать. Не нужно поддаваться панике: вероятно, блокирование осуществляется по причине нарушенного считывателя в кабеле.

Заклинил якорь стартера

В числе довольно редких причин возникновения нештатной ситуации, когда стартер издаёт щёлкающие звуки, но приводной вал не крутит, включено подклинивание якоря в узле статора. Обычно такая неисправность случается на возрастных машинах, и без демонтажа стартера диагностировать проблему не удастся – она имеет такие же симптомы, как и при износе щёток.

Впрочем, иногда проявляется и отличие: если повернуть ключ в ЗЗ в положение старт, вы услышите достаточно громкий щелчок, после которого все световые индикаторы на некоторое время гаснут с возможным появлением специфического запах – это признак заклинивания якоря. Но и его можно принять за другую принципиально иную неисправность – пропадание контакта массы.

На стартер не подаётся напряжение с аккумулятора

Если раздаётся щелчок, но моторчик стартера при включении ЗЗ не крутится, причина может заключаться в обрыве электропроводки на участке, соединяющем АКБ со стартером. Но такие симптомы характерны для большинства вышеописанных неисправностей, так что для точного диагностирования потребуется тестер и контрольная лампочка. Это наглядно видно на этом рисунке:

При обрыве силового провода, соединяющего «плюс» аккумулятора с контактом «30» втягивающего реле, стартер будет бездействовать, хотя реле будет щёлкать, как и прежде. В отдельных случаях проблему удаётся диагностировать банальным внешним осмотром проводки, но чаще всего потребуется тестер, который мало кто из водителей возит с собой. Так что дорожный ремонт здесь маловероятен.

Артикул и примерная цена на оригинальный стартер ВАЗ 2121

В качестве оригинальных стартеров ВАЗ 2121 могут быть как самостоятельно запускаемые узлы, так и закупаемые у сторонних производителей. Широкую популярность на автомобилях имеет стартер с внутризаводским номером 35.3708. Он имеет номинальную мощность 1.3 кВт. В розничную продажу узел поступает с артикулами 2213708000 и 57223708. Цена за изделие начинается от 2400 рублей.

Также на автомобиль ВАЗ 2121 устанавливается более мощный стартер на 1.55 кВт. Он имеет внутризаводской номер 5722.3708. В розничной продаже найти данный стартер достаточно трудно. Стоимость узла составляет от 3400 рублей.

На экспортных вариантах ВАЗ 2121 устанавливается дизельный силовой агрегат, с которым идет стартер на 2.2 кВт. Компания ВАЗ не выпускает данный узел самостоятельно. В качестве фирменного оригинального изделия выступает продукция брендов VALEO PHC и HC Parts. В свободной продаже данные узлы встречаются с артикулами 436068 и D9R122. Цена на родной стартер на 2.2 к Вт начинается от 5600 рублей.

Воздушная пробка в топливной магистрали Нива Шевроле

С регулятором 5 на рампе расположен контрольный штуцер 3. Последний спрятан колпачком, его нужно отвернуть и осторожно нажать на золотник. Полилось топливо – следовательно, оно поступило в рампу. Однако не исключено, что не образуется нужное давление. Причинами могут стать засорение фильтра-цилиндра, повреждение насоса и др.

Давление обязано показывать 350 кПа, то есть 3,5 бар. Для его контролирования следует отвернуть золотник, а затем установить манометр. Накануне проверки следует снизить давление. При непоступлении топлива нужно обратить внимание, включается насос или нет при проворачивании ключа на метку «I». На холодную насос при запущенном моторе должен функционировать 10 секунд.

Всасывание воздуха в топливный контур извне создает пробки, вследствие чего топливная смесь сгорает не в полном объеме. Образовывается обильное количество нагара, который оседает внутри выхлопной системы, выпускного коллектора.

Нагар засоряет катализатор, что снижает мощность, повышает расход горючего, подвергает двигатель нестабильной работе на холостых оборотах.

Вывести воздух из системы можно путем подсоединения резинового шланга к «обратке», стачиванию топлива до момента выведения воздуха. В последующем горючее можно использовать повторно.

Проверка механизма: пошаговая инструкция

Чтобы понять, что обозначает предохранитель и функционирует ли реле, рекомендуется обратить внимание на следующие сигналы:

• жужжащий звук, выходящий из-под капота с запущенным двигателем, но без вращения;
• работа стартера без работающего мотора;
• щелкающие звуки стартера (не запускается).

Если такие признаки имеются, следует поменять реле. Перед этим проводят проверка. Устройство извлекают. Замыкают контакты на задней стенке. Для замыкания цепи нужно приложить кусочек металла или проволоки. Если после этого стартер начинает работать без сбоев, то основная проблема заключается именно в реле этого элемента. Когда стартер начинает срабатывать, реле запускается, то чинить или заменять потребуется именно стартер.

Почему не заводится Нива Шевроле: стартер крутит, но двигатель не схватывает

Бывает так, что стартер отлично работает, но двигатель упорно не хочет заводиться, хотя лампа Check не горит. В таких случаях, если говорить о моторе ВАЗ-2123, можно сходу назвать 10 разных причин. Все они будут вполне реальными, и вовсе не из разряда «окислились контакты». В общем, иногда Нива Шевроле не заводится, но стартер крутит вал исправно, и причину надо искать не в нём. Что ж, попробуем научиться распознавать разные причины, то есть отличать одну от другой.

Пример на видео: иммобилайзер АПС заблокировал мотор, так как находился в режиме обучения!

Порядок действий по возвращению автомобиля к «жизни»

Допустим, конкретно вы попали в обстоятельства, когда инжекторный двигатель плохо заводится или отказывается это делать вовсе. Медлить в такой ситуации не нужно – желательно сразу же приступить к реанимационным процедурам. Если разбираться с точной причиной того, почему машина плохо заводится, времени нет, то стоит быстро провести следующий алгоритм действий:

1. В первую очередь, проверяем наличие бензина и заряда аккумулятора. Чего-то нет? Заливаем, «подкуриваем». Пробуем завестись. Если результата нет — приступаем к следующему шагу;
2. Далее быстро анализируем то, при каких обстоятельствах автомобиль даёт сбои в работе. Если долго или плохо заводится на горячую, первочередно проверяем свечи зажигания на предмет перегрева (светлый нагар) и функционирование топливной системы. В ином случае, когда машина даёт сбои и на холодную, и на горячую, требуется более комплексный подход. Как правило, хватает следующих процедур: проверки свечей, проводки системы зажигания, оценки работы инжектора и топливной системы;
3. Отметим, что большинству автомобилистов удаётся решить проблему, так скажем, малой кровью, то есть – посредством осуществления описанных выше действий. Если же именно вы не попали в число счастливчиков и ваш автомобиль всё так же долго, плохо заводится или вовсе отказывается работать, действовать придётся глобально. Тут лучше отогнать машину на СТО или удобный гараж и проверить компрессию, регулировку ГРМ, прочистить инжектор, оценить состояние топливной системы, приборов зажигания. При наличии каких-либо неисправностей их нужно, естественно, устранить.

Изношенные щётки стартера

Другой распространённой причиной, почему стартер щёлкает, однако вал привода мотора не крутится (соответственно, не вращает коленвал), может оказаться износ щёток стартера. Абсолютно такие же симптомы характерны и для подгоревших контактов реле, но завести автомашину напрямую, замкнув контакты отвёрткой, как при неисправном реле, не получится.

Зато остаётся возможность завести машину с буксира, если она оснащена механической трансмиссией. В случае автоматической КПП останется уповать на услуги эвакуатора или помощь другого авто в качестве буксирующего.

Повреждения в пусковой системе

Основная задача топливного фильтра в своевременной подаче горючего в камеры сгорания. Физически проверить поступление горючего к рампе без наличия специального оборудования сложно.

Сначала проверяем поступление горючего через фильтр. Сквозь прозрачный корпус будет видно наличие (отсутствие) топлива. Заменяем очистительный элемент новым по мере необходимости.

Проверяем концевики, клеммы на контактах, форсунках, бензонасосе. Зачищаем, удаляем окисления, поджимаем фиксаторы. Проверяем бензонасос на исправность, для этого проворачиваем ключ в замке зажигания. В топливном насосе слышен щелчок. Если такового нет — значит неисправность в «помпе».

Поломка может проявляться в неправильной работе стартерного устройства. Выделим 5 главных неисправностей данного механизма:

1. Не крутит стартер. Причина кроется в нарушении контактных узлов, обрыве либо коротком замыкании в цепи запуска стартера, повреждении тягового реле.
2. При запуске стартера на Шевроле Нива идут многоразовые щелчки. Это указывает на неисправную работу тягового реле, что удерживается обмоткой, разрядку АКБ, ослабление контактных соединений в цепи стартерного устройства.
3. Стартер запускается, однако якорь или не вращается, или медленно. Причиной может стать разряженная АКБ, нарушенные контактные соединения, подгоревшие контакты тягового реле, износ щеток, загрязненность коллектора, междувитковое/короткое замыкание обмоток.
4. Стартер включается, вращается якорь, однако маховик неподвижен. Проблемой может стать ослабление фиксации стартера к картеру сцепления, поломка зубьев маховика либо шестерни привода. Сюда впору отнести и пробуксовку муфты свободного хода привода, повреждения рычага.
5. Стартер не отключается после запуска мотора Нивы Шевроле. Причина заключается в неисправности муфты свободного хода стартерного устройства, спекании контактов тягового реле. При данном повреждении следует немедленно остановить работу двигателя.

А еще интересно: Рычаги подвески передние нижние ВАЗ-2121 — Чертежи, 3D Модели, Проекты, Автомобили и автомобильное хозяйство (Автосервис)

Указанные выше причины требуют вмешательства специалистов на СТО либо по приезде в оборудованный гараж. Заранее можно только проверить вольтметром, насколько разряжена АКБ, а также обратить внимание на затяжку контактных соединений, что в цепи стартерного устройства.

Возможные неисправности если стартер не крутит

Возможная неисправность	Диагностика	Способ решения
АКБ разряжен	Стартер щелкает, но не крутит. Напряжение на выводах АКБ при включенных потребителях менее 12 В	Зарядить или заменить АКБ
Окисление клемм АКБ или плохое соединение	Стартер щелкает, но не крутит. При включении стартера напряжение на его выводах падает намного больше, чем на выводах АКБ	Зачистить контакты, смазать вазелином и хорошо затянуть
Проблемы в проводке тягового (втягивающего) реле стартера, контакты зажигания 30 и 50 не замыкаются.	При повороте ключа нет щелчка под капотом (реле не срабатывает). Проверить наличие напряжения на управляющем контакте втягивающего реле	Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить замок зажигания
Втягивающее реле стартера неисправно.	При повороте ключа нет щелчка под капотом (реле не срабатывает), но на управляющем контакте втягивающего реле есть +12 В. Стартер крутиться при замыкании отверткой. Не крутит стартер только на горячую (когда двигатель прогрет)	Заменить втягивающее реле стартера
Окислены контакты втягивающего реле, плохой контакт «масса»	При повороте ключа есть щелчок под капотом, но стартер не крутит. Проверьте омметром сопротивление цепи «АКБ — стартер», а также провод «массы». Если цепи исправны, снимите стартер и проверьте работу его реле	Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить втягивающее реле
Обрыв или замыкание в удерживающей обмотке втягивающего реле	При включении стартера из-под капота раздается треск. Напряжение на АКБ в пределах нормы. Реле проверяется омметром или по его чрезмерному нагреву	Заменить втягивающее реле стартера
Обгорание коллектора стартера, зависание щеток или их сильный износ	Стартер не крутится или крутится медленно. На снятом стартере проверьте усилие прижатия щеток к коллектору, их остаточную высоту, износ коллектора	Отремонтируйте стартер. При сильном износе коллектора замените стартер
Обрыв или замыкание в обмотке якоря стартера	Стартера не крутится или крутится медленно. Исправность обмотки проверяется омметром или по потемнению изоляции	Заменить стартер
Пробуксовка муфты свободного хода	Стартера крутится, но маховик неподвижен	Замените муфту или стартер
Зубчатый венец проворачивается на маховике	Стартер крутится, а маховик и коленвал неподвижны. Есть визг, вой со стороны картера сцепления	Замените маховик
Двигатель или навесные агрегаты заклинило	Проверить вращение коленвала, шкивы генератора, насоса охлаждающей жидкости и насоса гидроусилителя руля	Выполнить ремонт двигателя или его навесных агрегатов
Повреждены шестерня привода стартера или зубья венца маховика	Визуальный осмотр после снятия стартера	Отремонтируйте или замените стартер, замените маховик

А вы сталкивались с проблемой запуска двигателя, когда стартер не крутит? В чем была причина вашей неисправности? Напомним, другие инструкции по ремонту и эксплуатации Нивы 4х4 можно найти в этой категории или по содержанию.

Фильтр подводящей топливоподачи

В незначительном количестве влага в топливе имеется всегда. Когда данное количество повысить, вот что может произойти:

• первый старт постоянно идет без проблем;
• оставив автомобиль на стоянке, по прошествии 2-3 часов водителю уже не удастся завести мотор без ремонта.

Все упомянутое стоит отнести к инжекторному ДВС. И здесь кандидатом на вылет станет топливный фильтр. Так, у Шевроле Нива он расположен под днищем в алюминиевом виде. Кстати, так продумано на многих машинах.

Профилактика поломок инжектора

Почему не заводится инжекторный мотор и как устранить возможные проблемы, теперь известно всем читателям нашего ресурса. Однако подобных поломок лучше не допускать, поэтому давайте обратим внимание на обыкновенные процедуры, которые при систематическом проведении помогут минимизировать риски всех неисправностей. Наиболее простая, но эффективная профилактика состоит из следующих мер:

• Во-первых, заправляйтесь исключительно на проверенных заправках и только качественным топливом. Помните, что большинство неисправностей топливной системы и мотора провоцирует именно грязный бензин;
• Во-вторых, меняйте все расходники вовремя и только качественной продукцией. Наиболее важны периодические замены всевозможных фильтров и моторного масла;
• В-третьих, периодически проверяйте на стабильность работы основные узлы машины. В перечень последних, естественно, входят инжектор, элементы топливной системы, зажигания и мотора;
• В-четвёртых, никогда не пренебрегайте плановой диагностикой машины на СТО. Удивительно, но даже просрочка на пару сотен километров способна вызвать серьёзнейшие поломки, которые до этого можно было устранить очень простыми действиями;
• И в-пятых, всегда должным образом эксплуатируйте автомобиль. То есть, не нужно перегревать, чрезмерно нагружать и отрицательно воздействовать на свою машину любыми другими способами.

Пожалуй, на этом по сегодняшнему вопросу наиболее важная информация подошла к концу. Надеемся, представленный выше материал был полезен и дал ответы на интересующие вас вопросы. Удачи в эксплуатации и обслуживании авто!

Щелкает реле, но не заводится машина, как завести машину?

Вроде бы такой маленький узел, а именно он может стать причиной, почему машина не заводится. Но если у вас ВАЗ 2121 или любой другой ВАЗ на механической коробке передач, то есть отличный выход из ситуации — просто взять и завести машину с толкача. Для этого надо повернуть ключ, как обычно вы поворачиваете его, когда хотите завести машину.

Затем найти несколько человек и всей гурьбой надо толкнуть машину и продолжать ее толкать до тех пор, пока скорость не станет более-менее нормальной — около 5 км/ч или больше. В этот момент надо выжать сцепление, включить 2-ю передачу и отпустить сцепление, машина будет дергаться и должна завестись, надо дать газку в момент когда машина пытается завестись. Если машина заглохла, надо повторить эти действия. Если не заглохла, то можно, не останавливаясь, ехать дальше.

И ехать надо аккуратно, чтобы машина не заглохла на светофоре, и ясное дело, самому не надо глушить мотор. Если вокруг некого попросить, чтобы толкнули машину, то надо искать поблизости горку и самому дотолкать машину до этой горки и съехать с нее. Когда машина начала катиться с горки, то можно также повернуть ключ зажигания и включить вторую передачу и отпустить сцепление.

В общем, машина таким образом заведется без стартера и без аккумулятора.

Видео совет полезный способ как выйти из ситуации, когда стартер щелкает, но не крутит:

Неисправности топливной системы

Даже если топливо подается, но его давление недостаточно высокое, это может служить причиной, по которой Шевроле Нива не заводится. Учитывая этот факт, выделим основные неисправности, характерные для автомобилей с инжекторным впрыском.

• Неисправность топливного насоса.
• Засорение топливного фильтра.
• Засорение форсунок.

Напомним, что перечислены наиболее вероятные причины поломки. Возможно, что необходимо будет проводить дальнейшую и более детальную диагностику с помощью специального оборудования. Но если есть возможность устранить неисправность самостоятельно, вполне объяснимо желание ею воспользоваться. Вдобавок, это не так уж и затратно по финансам.

Выводы

Определившись точно с наличием той или иной проблемы, которая мешает запуску двигателя, вы сможете точно знать, под силу вам такая работа своими руками, либо придётся пользоваться услугами автомастерских.

В большинстве случаев выполнить её можно своими руками, поскольку работы по замене не сложные. Важным аспектом будет и тот факт, где будут производиться работы, на улице или в гараже, поскольку в случае с последним, никакие природные явления не заставят закончить работу по независящим от вас причинам.

Почему Нива Шевроле заводится со второго раза

Шеви Нива- плохо заводится утром.

Машина заводится со второй попытки (проблема решена).

Почему плохо заводится инжектор

Машина не заводится с первого раза когда холодно. В чем причина?

почему авто заводится не с первого раза
