Приложение 1 – предохранители и реле Рено Меган 2

Монтажный блок рено меган 2

Ноябрь 20th, 2016 Admin

Renault Megane является старейшей моделью компании и радует автолюбителей с 1996 года. Даже новые автомобили способны выходить из строя, что уж говорить о машинах, купленных на вторичном рынке. Одним из слабых мест Megane является электрика. Дожди и сырая, влажная погода постепенно приводят к тому, что начинают окисляться контакты фар. У дофейслифтинговых седанов помимо фонарей из-за перегрева может оплавиться рассеиватель. Это приводит к выходу из строя блоков розжига ксенонового света, которые стоят очень даже не дешево.

Содержание:

Электростеклоподъемники со временем могут выйти из строя, так как плохо защищены. Кнопки опускания и поднимания стекла тоже не блещут своей надежностью, даже в сухом виде способны заклинить. У автомобилей этой марки подчистую «накрывается» климат-контроль, так как заклинивает вентилятор. Пройдя тысячный километраж вовсе может отказать система, так как заклинивает компрессор кондиционера.

Не редко загорается датчик неисправности airbag, погасить его можно, достаточно проинспектировать электроразъем, находящийся под сиденьем водителя. Стоит прислушиваться к своему автомобилю. Если поворачивая руль, водитель слышит щелчок, то замене будет подлежать блок рулевых переключателей.

Чтобы как можно реже возникали проблемы по эксплуатации Мегана, нужно чистить отверстия водостоков перед ветровым стеклом. Иначе скопившаяся вода в будущем создаст неприятности с термошумоизоляцией моторного щита. Все эти поломки выльются в кругленькую сумму хозяину авто. Чтобы не доводить до грандиозных поломок, необходимо периодически проверять состояние электрики, не должна скапливаться вода.

Инструменты, необходимые для снятия блока предохранителей

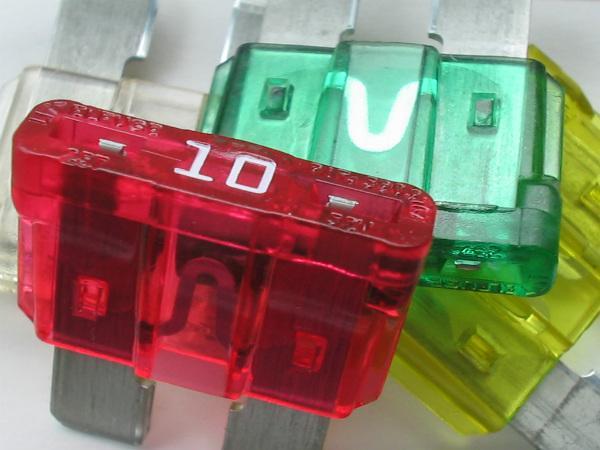

Электроника Рено Меган находится под защитой плавких предохранителей, что позволяет хорошо защитить оборудование от различных поломок, позволив надолго продлить его жизнь.

Если какая-то система не функционирует, значит, предохранитель перегорел, нужно его заменить. Если необходимо снять блок предохранителей в салоне, то никакие инструменты не понадобятся, достаточно иметь не кривые руки. Чтобы снять блок из-под капота, нужны будут отвертка и ключ на 10, чтобы откручивать гайки.

Изучаем предохранители и реле Меган/Сценик 1 поколения

Megane

Блоки с плавкими вставками и реле французских моделей автомобилей Меган/Сценик 1 расположены практически идентично. При этом схема защиты электрооборудования, также идентична. Отличия отмечаются во вспомогательных силовых схемах. Рассмотрим, где смонтированы предохранители Рено Меган/Сценик 1, с указанием зон защит.

Реле и предохранители Renault Scenic и Megane 1: назначение

Стандартные предохранители Рено Меган 1 поколения конструктивно не отличаются от аналогов, монтируемых на других машинах. Основные блоки сконструированы специально для защиты электронного оборудования от перегрузок, короткого замыкания.

В первой модификации 1996-1999 годов плавких элементов устанавливалось минимальное количество – запутаться невозможно. Простое оборудование было усложнено на авто прошедших рестайлинг 2001 года. Расположение блоков осталось прежним – поменялась только их комплектация. Не имеет разницы и тип потребляемого топлива. На версиях бензин и дизель отличается исключительно проводка.

Для удобства пользователя блок разделен на две части. Это позволяет снизить габаритные размеры панелей и упростить их обслуживание.

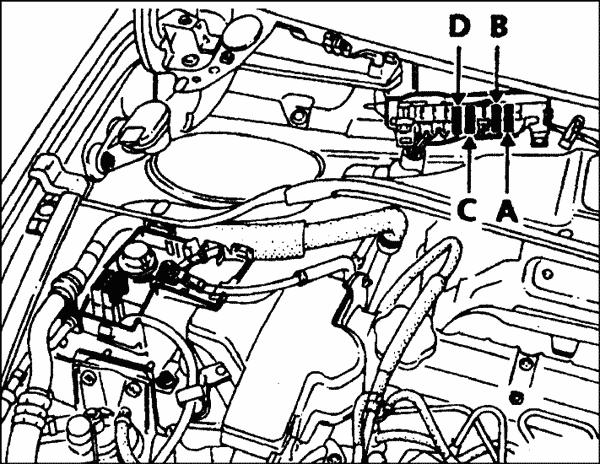

Блоки с предохранителями под капотом

Под капотом рено меган 2 поколения находятся 3 блока с предохранителями. Как к ним добраться можете посмотреть в данном видео.

Плавкие вставки на аккумуляторе

Данный блок расположен на плюсовой клемме аккумуляторной батареи.

1. 30А — Электронный блок управления в салоне
2. 350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
3. 30А — Коммутационный блок моторного отсека

Коммутационный блок

Описание

1	7,5А Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварий­ной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони­рования) и вентиляции
2	10А Лампа дальнего света левой блок-фары
3	10А Лампа дальнего света правой блок-фары
4	10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор коррек­тора света фар, электродвигатель корректора пра­вой блок-фары
5	10А Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары
6	20А Лампы противотуманных фар
7	7,5А Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стеклоподъемниками всех дверей
8	15А Запорный электромеханизм противоугонного устройства рулевой колонки
9	5А Модуль подушки безопасности водителя, электро­усилитель рулевого управления
10	7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем
11	5А Электромеханизм противоугонного устройства ру­левой колонки
12	5А Автоматическая коробка передач
13	10А Блок управления системой питания сжиженным газом
14	10А Лампы света заднего хода
15	20А Реле электромагнитного клапана системы питания сжиженным газом
16	10А Электромагнитная муфта компрессора кондиционера
17	10А Резерв
18	40А Электровентилятор системы охлаждения двигателя
19	25А Блок управления ABS
20	30А Обогрев стекла двери задка
21	25А Реле стартера
22	25А Электродвигатель стеклоочистителя ветрового окна
23	25А Резерв

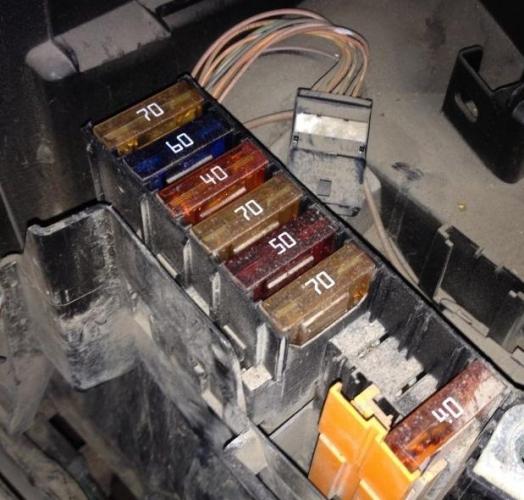

Блок силовых предохранителей

Находится под коммутационным блоком.

Схема

Обозначение

1	70А Реле дополнительного подогрева 2
2	60А Монтажный блок предохранителей и реле в салоне
3	40А Реле дополнительного подогрева 1
4	70А Электроусилитель рулевого управления
5	50А Блок управления ABS
6	70А Монтажный блок предохранителей и реле в салоне
7	20А Реле подогрева топливного фильтра дизельного двигателя
8	70А Блок управления предпускового подогрева
9	Не используется

Что располагается в подкапотном пространстве Меган

Другой блок предохранителей размещен в подкапотной зоне Рено Меган 2. В свою очередь предохранители под капотом защищают электрические системы двигателя и внешнего освещения.

Предохранители под капотом найти легко: открываем капот и смотрим внимательно на правый угол, где размещен пластиковый щит. Открыв защелки на крышке, следует взять в руки схему и определить, где размещена ячейка, которую ищем.

Сейчас расскажем о базовых деталях, которые в большей степени испытывают нагрузки и более подвержены различным неисправностям. Первым является предохранитель, что располагается в ячейке 30, который размещен рядом с предохранителем такой детали, как бензонасос. Здесь дислоцируется расходник белого цвета, гарантирующий работу стартерного реле.

В случае быстрого прекращения работы двигателя сразу после запуска, а стартерное реле функционирует нормально, существует вероятность возникновения неисправности в блоке штатного бензонасоса. Плавкий расходник защищающий бензонасос, размещен в ячейке № 5 и окрашен в желтый цвет.

Также в подкапотном пространстве Рено Меган 2 размещаются несколько элементов, непосредственно отвечающих за работу световой наружной оптики. Если перестали работать огни габаритной сигнализации, следует заменить плавкую деталь вилочного типа с артикулом 10А. Также нельзя обойти вниманием и такие ячейки, как 1-4, которые в свою очередь контролируют работоспособность приборов всего дальнего и соответственно ближнего света. Они также ответственны за работу без исключения всех лампочек, размещенных в блок-фарах.

Расшифровка схемы монтажного блока предохранителей в моторном отсеке

Нужно открыть капот, отсоединить от аккумулятора клеммы. Пренебрежение этим окажется печальными последствиями для автомобиля. Можно увидеть, что блок предохранителя находится справа, в подкапотном пространстве.

Далее нужно открутить винты, которые крепят аккумулятор, и снять его. Следующий шаг – открутить крышку блока предохранителя. Открутить гайку ключом на 10 и снять хомут с пучком проводов, открутив винты, которые крепят блок предохранителя. Записывать место нахождения каждого из устройств не надо, их можно поставить только на прежнее место. Заменив блок, поставить все на место в обратной последовательности.

Таблица МБП в моторном отсеке Renault Megane 2

Как уберечь дополнительный блок под капотом

Расположение еще одного (третьего) вспомогательного блока предохранителей Renault Megane 1 в моторном отсеке не исключает попадание в него влаги. Это обусловлено тем, что смонтирован он под решеткой стеклоочистителей, как раз в месте прохождения ливневого канала. Помимо этого вблизи защитного устройства с плавкими вставками расположен коннектор питания датчиков одометра и так далее. При проникновении воды перегорают плавкие вставки и коннектор.

Решить проблему можно установкой дополнительного кожуха из пищевого контейнера, объемом 1,2 литра.

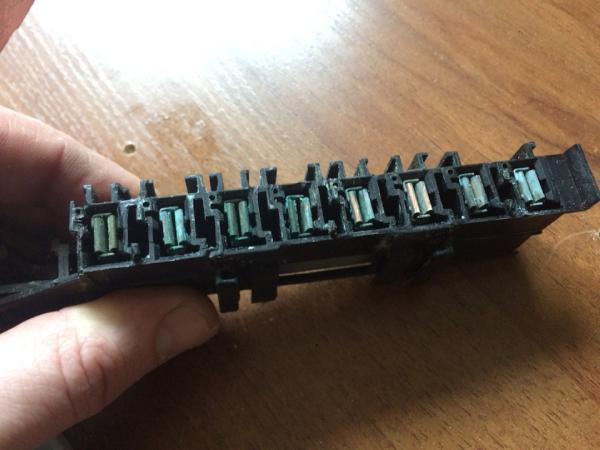

Предварительно ножовкой укорачивается колодка защитных элементов Рено Меган 1, отпиливая лишнее.

Затем в пищевом контейнере просверливается отверстие для фиксации к кузову.

Блочок и коннектор укладывается в контейнер, и прикручивается к заводскому крепежу.

Остаётся закрыть контейнер крышкой.

При проведении указанных операций после выхода из строя плавких вставок и коннектора Renault Megane, предварительно понадобится приобрести соответствующие запасные части. Также производится очистка контактной части нашатырным спиртом и металлической щетки.

Блок в салоне

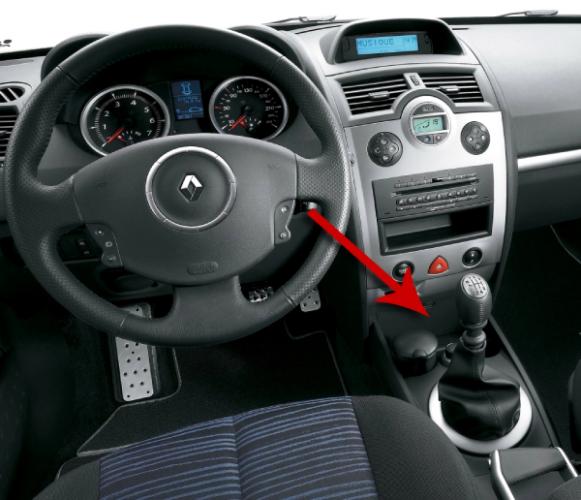

Салонный силовой блочок Рено Меган 2 поколения находится слева внизу центральной консоли возле двери водителя. Защитные элементы спрятаны под декоративным кожухом.

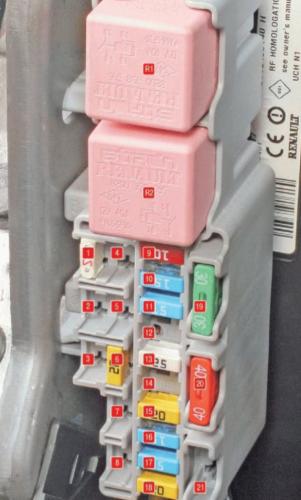

На его тыльной стороне нанесена схема расположения реле и предохранителей Renault Megane 2. Она выглядит следующим образом:

• 1, 2, 3, 12 – не используется;
• 4 – датчик света, дождя и температуры салонного пространства, охлаждающий вентилятор теплообменника силового агрегата, зеркало заднего вида в салоне (3 А);
• 5 – подогревательный комплекс переднего ряда кресел (20 А);
• 6 – привода замков дверей (20 А);
• 7 – предохранитель прикуривателя Renault Megane II (15 А);
• 8 – комплекс подогрева внешних зеркал (7.5 А);
• 9 – ABS (10 А);
• 10 – мультимедийный комплекс, управляющая программа охранной сигнализации и системы кондиционирования (отопителя), омывающая система передней оптики, лобового и заднего стекла, бортовой компьютер, подогревательный комплекс топливного фильтрующего элемента на Рено Меган второго поколения с дизельным мотором (15 А);
• 11 – стоповые огни (15 А);
• 13, 14 – электропривод подъемника стекла в водительской и пассажирской двери соответственно (25 А);
• 15 – приборная панель, корректор положения внешних зеркал (20 А);
• 16 – дворники стекла спереди, сигнал, разъем для подключения диагностического оборудования (15 А);
• 17 – дворники стекла сзади (15 А);
• 18 – релейная часть вспомогательных приборов, управляющая программа салонного оборудования (20 А);
• 19 – вентилятор отопителя, системы кондиционирования и вентиляции (30 А);
• 20 – электропривод подъемников стекол в дверях Renault Megane II сзади (40 А);
• 21 – люк (40 А).

Также в блочке задействованы реле:

• R1 – подъемников стекол в дверях;
• R2 – вспомогательных приборов.

В зависимости от комплектации Рено Меган 2, в салонном пространстве могут устанавливаться дополнительные реле вне блока:

1. На фиксаторе педали газа – стоповые огни, включаемые от системы ESP.
2. Слева от блочка вентилятора – вспомогательного подогрева.

Под капотом

В зависимости от комплектации машины может устанавливаться две разновидности блоков. Предохранители отличаются повышенным рабочим номиналом. Обусловлено тем, что вставки защищают нагруженные агрегаты, влияющие на работу мотора.

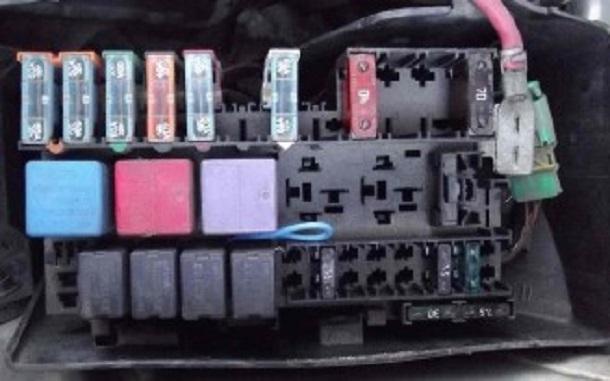

На фото ниже представлена наиболее распространенная панель в СНГ. По ее примеру приведена дальнейшая расшифровка.

Схема расположения предохранителей под капотом

В этом блоке находятся элементы, отвечающие за электрооборудование двигателя, наружное освещение.

Например, если перебои с освещением ближних фар, то с помощью схемы возможно без труда найти вышедший из строя предохранитель.

Таблица БП под капотом Renault Megane 2

LPG имеет коричневый цвет, отвечающий за климат-контроль в салоне авто, прикуриватель, кнопку выключателя аварийной сигнализации, и центрального замка. Маркировки RRG и RPD красного цвета в ответе за лампу дальнего света левой и правой фары соответственно. Предохранители, которые находятся под капотом, отвечают за все световые приборы, стеклоочиститель, питание сжиженным газом.

Как снять блок предохранителей на Renault Megane 2 и Scenic 2:

Снять блок предохранителей автомобилей Renault Megane 2 и Scenic 2 достаточно просто:

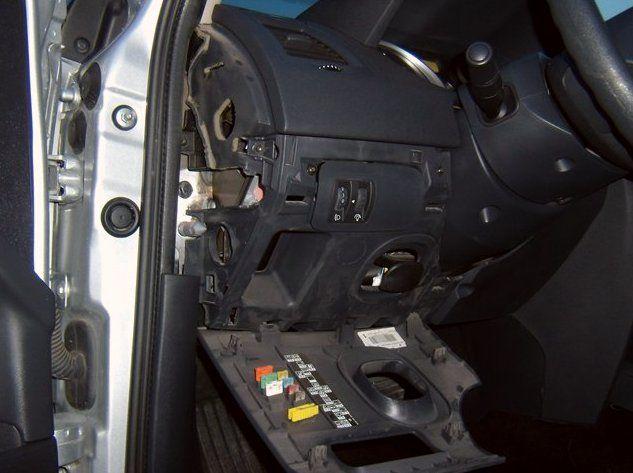

1) Для начала снимем боковую панель около руля.

2) Снимаем боковую панельку.

3) Снимаем панель с кнопками и отсоединяем тоненькой отверткой или с помощью шила разъем питания.

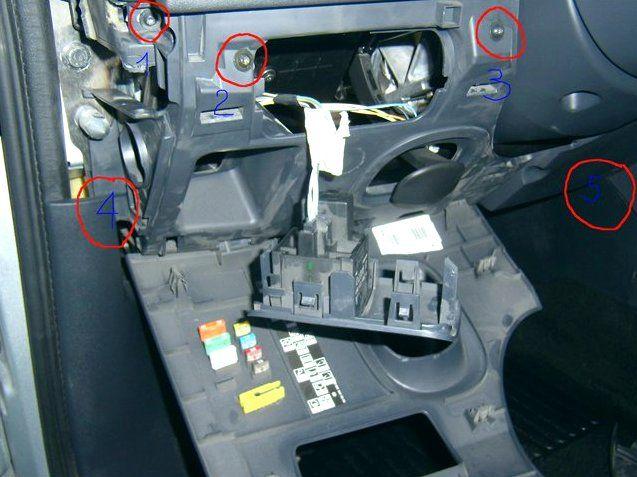

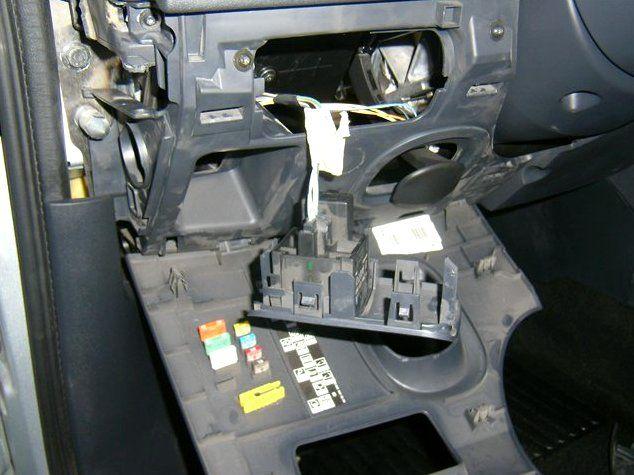

4) Откручиваем болты и извлекаем панель под рулевой колонкой.

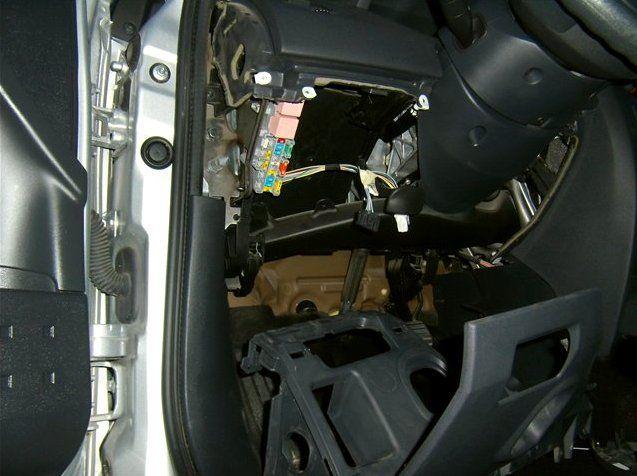

5) Теперь можем посмотреть на салонный блок.

6) Необходимо нажать на защелку и вытащить этот блок.

7) Перед нами выпавший блок с реле и предохранителями. Преступаем к извлечению его из-под капота.

8) Нужно открыть капот и снять пластмассовую пластину, затем отвинтить 2 болта защитной крышки, ведь именно там расположен блок предохранителей.

9) Вытаскиваем аккумуляторную батарею, ЭБУ, площадку под АКБ, крышку предохранителей, вытягиваем плату.

10) Далее следует отсоединить разъемы.

11) Снимаем клеммы аккумулятора.

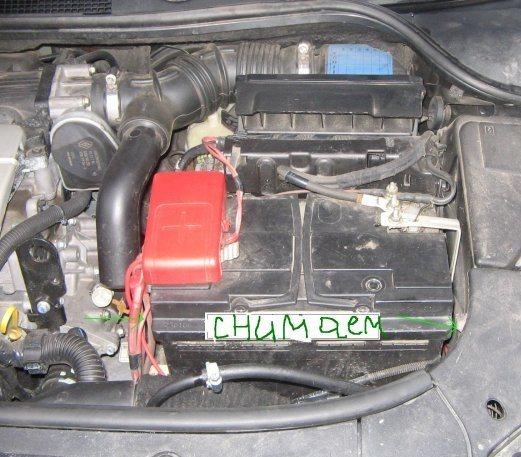

12) Вытаскиваем аккумулятор.

13) Необходимо открутить крепящие болты ЭБУ машины. Первым откручивается верхний болт, а затем уже нижний.

14) Аккуратно отсоединить разъемы – 3 штуки, идущие к блоку управление.

15) Снимаем ЭБУ.

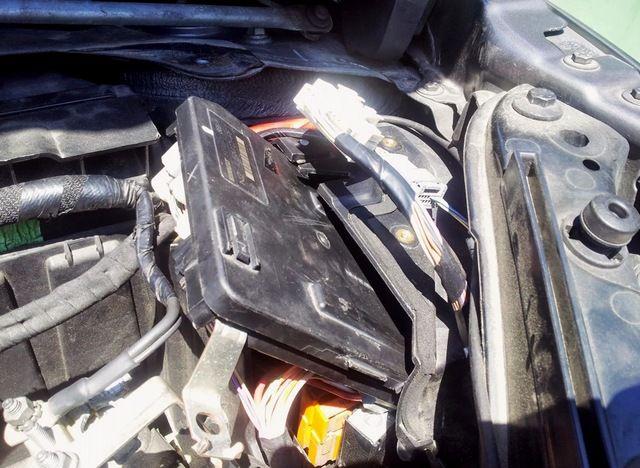

16) Откручиваем болт и снимаем блок предохранителей.

17) Блок сидит плотно, поэтому тянуть нужно потихоньку.

18) Отсоединяем клеммы, чтобы полностью вытащить блок.

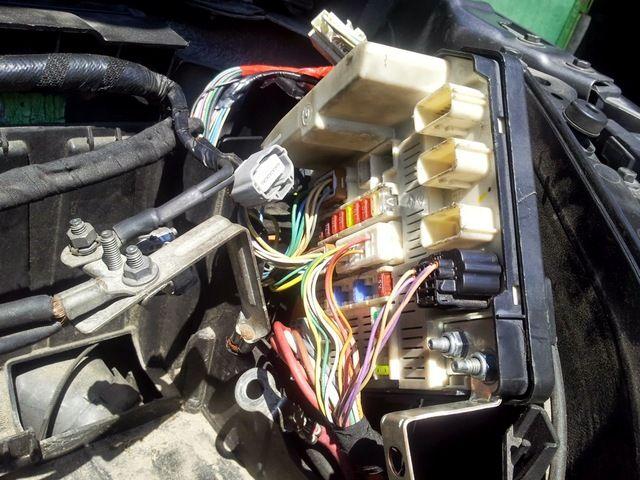

19) Так выглядит блок предохранителей сверху.

20) А вот так снизу.

Если в один не прекрасный день все же на Renault Megane начала давать сбой электрика, то стоит запомнить, что предохранители, отвечающие за свет, климат-контроль, стеклоочистители расположен в блоке предохранителей возле аккумулятора. Проблемы в салоне автомобиля решаются снятием боковой панели, панели с кнопками и панели под рулевой колонкой.

Похожие статьи:

Опубликовано в рубрике Ремонт авто

Блок в салоне рено меган 2

Он находится в левой нижней части приборной панели. На обратной стороне защитной крышке будет находится актуальная информация с расшифровкой схемы.

Схема

Назначение

1	Резерв
2	Резерв
3	Резерв
4	3А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5	20А Обогрев сидений водителя и переднего пассажира
6	20А Электрозамки всех дверей
7	15А Прикуриватель
8	7,5А Обогрев наружных зеркал
9	10А Блок управления ABS
10	15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
11	15А Стоп-сигнал
12	Резерв
13	25А Электродвигатель стеклоподъемника двери водителя
14	25А Электродвигатель стеклоподъемника двери перед­него пассажира
15	20А Комбинация приборов, электропривод наружных зеркал
16	15А Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
17	15А Электродвигатель стеклоочистителя двери задка
18	20А Блок управления электрооборудованием салона, реле дополнительного оборудования
19	30А Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
20	40А Электродвигатели стеклоподъемников задних дверей
21	20А 40А Электродвигатель люка салона, электропривод складывающейся крыши
R1	Реле электродвигателей стеклоподъемников всех дверей
R2	Реле дополнительного оборудования

За прикуриватель отвечает предохранитель номер 7 на 15А.

Подводим итоги

Блок предохранителей, то есть плавких защитных элементов на Рено Меган 2 имеет определённую схему, поэтому поиск конкретного элемента не затруднен. Схема предохранителей поможет провести без проблем ремонтные работы вышеописанного плана осуществлять самостоятельно. Это сэкономить нервы, деньги, время.

Предохранители и реле в салоне

Блочок с реле и предохранителями в салонном пространстве Рено Меган 1 поколения смонтирован с левой нижней стороны рулевого колеса.

Он закрыт декоративной крышкой из пластика, которая открывается посредством оттягивания ручки вниз.

Схема плавких вставок блока Renault Megane Scenic 1 обеспечивает защиту следующих элементов:

• 1, 3 – подъемники стекол задних дверей слева и справа соответственно (25 А);
• 2, 14, 15, 20, 21, 32 – не используется;
• 4 – омывающий комплекс и дворник стекла сзади (15 А);
• 5 – подогрев наружных зеркал (7.5 А);
• 6 – мультимедийная система, регулятор положения антенны и наружных зеркал заднего вида (15 А);
• 7 – сигнал (15 А);
• 8 – приборная панель и релейная часть охлаждающего вентилятора радиатора ДВС (15 А);
• 9 – ПТФ сзади (5 А);
• 10 – противотуманные фары (15 А);
• 11, 13 – передние и задние габаритные огни по левой и правой стороне соответственно (7.5 А);
• 12 – омывающий комплекс передней оптики (10 А);
• 16 – ABS (5 А);
• 17, 23 – подъемники стекол передних дверей справа и слева соответственно (25 А);
• 18 – стоповые огни, управляющая программа автоматической трансмиссии, релейная часть приводов стеклоподъёмников (15 А);
• 19 – огни заднего хода, многофункциональная управляющая программа 1 (15 А);
• 22, 24 – левая и правая лампочка дальнего света (10 А);
• 25 – крышной люк, кондиционер (20 А);
• 26 – разъем для питания вспомогательного оборудования (10 А);
• 27 – подогревательный комплекс кресел (15 А);
• 28 – система отопления и кондиционирования (20 А);
• 29, 31 – левая и правая лампочка ближнего света (10 А);
• 30 – мультимедийный комплекс, предохранитель прикуривателя (15 А);
• 33 – перемычка фары.

В нижней части блочка смонтированы дополнительные устройства с плавкими вставками:

• A – поворотники, световое оповещение аварийной остановки (15 А);
• B – многофункциональный управляющий блочок 1 (5 А);
• C – центральный замок (20 А);
• D – дворники стекла спереди (20 А);
• E – подъемники стекол в дверях (25 А);
• F – система подогрева стекла сзади и наружных зеркал (30 А).
• Также на тыльной стороне силового блочка в салоне Рено Меган 1 поколения смонтированы реле:
• A – насос подачи омывающей жидкости на переднюю оптику;
• B – ДХО;
• C – габаритные огни;
• D – основное реле дневных ходовых огней.

Каким способом снять предохранительный блок

Если поставить вставку, которая не будет соответствовать той, что необходима по емкости, посадочные места предохранителя могут попросту выгореть. Тогда приходится менять предохранительный блок на новый. Как это делается?

В принципе французские модели Меган второй и третьей серии в плане замены блока предохранителей ничем не разнятся. Все действия выполняются в следующей последовательности:

• Первым делом поднимают капот и отсоединяют обе клеммы аккумулятора. Все работы должны производится с отключенным источником питания. Если этого не сделать, результат может оказаться плачевным.
• В правой стороне подкапотного пространства находится монтажный блок предохранителей.
• Демонтируют аккумулятор.

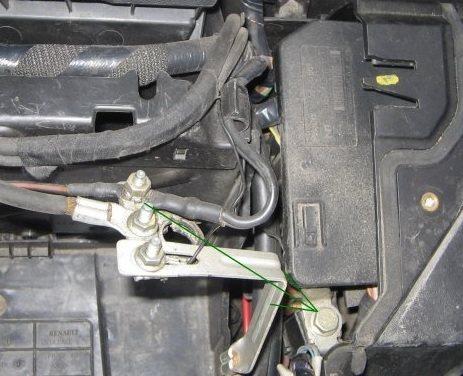

Откручивают четыре винта на площадке АКБ.

В углу площадки находится один винт крепления хомута с проводами. Его откручивают и полностью высвобождают хомут.

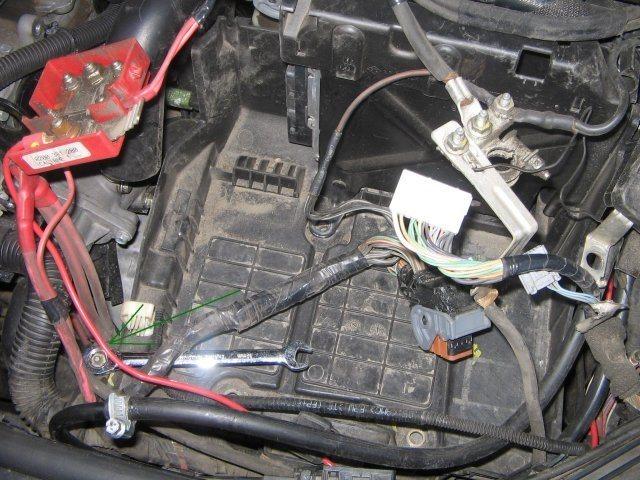

С помощью гаечного ключа выкручивают винт, которым крепится блок предохранителей автомобиля.

Немного вытягивают с места БП и отсоединяют все разъемы с проводами.

Получают вот такой блок с элементами защиты.

Теперь ничего не препятствует свободной замене предохранителей на блоке. Процедуру снятия старых плавких элементов на новые выполняют при помощи пинцета. После замены устройств БП собирают и устанавливают, выполняя операции в обратном порядке.

Монтажный блок предохранителей автомобиля Renault Megane III выполняет очень важную функцию – он отвечает за корректную работу электронной системы транспортного средства. Поэтому, любому водителю следует знать расположение и назначение каждого предохранителя, чтобы вовремя устранять возникающие при эксплуатации автомобиля неисправности.

Конструкция электрооборудования Рено Меган 2

Схема электрооборудования Renault Megane II смонтирована по однопроводной системе. Это означает, что отрицательный вывод источников и приемников электроэнергии, напрямую подключается к кузову автомобиля (масса). Он выполняет роль оставшейся части проводника. Цепи питания управляющей программы силового агрегата смонтированы по многопроводной схеме. Подключение к массе выполняется через ЭБУ. Плюс на контакты оборудования Рено Меган 2 через предохранители и реле поступает от АКБ и генератора. Батарея несет нагрузку при заглушенном, а генератор при заведенном моторе.

Коммутация основных цепей машины обеспечивается посредством специального считывающего устройства.

Передача данных между узловыми приборами Рено Меган 2 производится с помощью мультиплексных шин CAN (ConTRoller Area Network) со скоростью до одного Мбит/с. Она состоит из витой пары проводников, которые соединяют ЭБУ. Для сопряжения отдельных CAN-шин используется межсетевой интерфейс. Применение CAN-шин способствует сокращению общего числа проводников в автомобиле.

В случае фиксации повреждения в диагностической шине CAN, информация в виде кода определенной неисправности записывается в память ЭБУ, которые подключены к шине. Для считывания кодов посредством сканеров предусмотрено два диагностических разъема, подсоединенных к CAN-шине. Один разъем для подключения диагностического оборудования смонтирован в салонном пространстве, а второй – в моторном отсеке Renault Megane II.

Предупреждения

Перед проведением любых работ в электрических цепях Renault Megane II требуется отключить АКБ. Операции по отсоединению или подключению АКБ проводятся при отключенном зажигании. В случае отключения батареи при работающем силовом агрегате, велика вероятность повреждения регулятора напряжения или электронных устройств Рено Меган 2 поколения.

Проверять работоспособность цепей питания посредством замыкания минусового провода на кузов запрещено. Это чревато выходом из строя электрических приборов. Нельзя использовать предохранители иной конструкции, рассчитанные на больший ток, а также перемычки вместо плавких вставок.

Проводить операции по смене предохранителей Рено Меган 2 нужно без отверток, чтобы исключить коротких замыканий.

Если планируется проводить электросварочные работы, то потребуется отключить вывода не только от АКБ, но и от генератора и контроллера. В момент постановки аккумулятора на зарядку, следует отсоединять провода питания от аккумулятора Меган 2.

Периодически требуется очищать окисел, грязь с клемм и наконечников проводов батареи.

Дополнительные блоки плавких вставок

На Рено Сценик 1 дополнительный силовой блочок с основным предохранителем на 60 Ампер смонтирован под креслом пассажира. Также к нему подводится цепь питания.

Еще один вспомогательный блок смонтирован в левой части моторного отсека под решеткой стеклоочистителя (мы писали, как уберечь его от влаги).

Его плавкие вставки обеспечивают защиту следующих элементов:

• A (оранж) – разъем блока питания (БП), комбинированные рычаги включения света и дворников на руле (60 А);
• B (оранж) – замок зажигания, комбинированные рычаги включения света и дворников на руле (60 А);
• C (черн) – система кондиционирования Renault Megane (40 А);
• D (красн) – обогревательный комплекс стекла спереди (60 А).
• В дополнительный блочок предохранителей питания входят:
• 1 – впрыск топлива для бензиновых версий Рено Сценик 1 (30 А);
• 2 – система предварительного накала для дизельных моделей (70 А);
• 3 – антипробуксовочная система (40 А).

На Renault Megane 1 вспомогательная силовая схема моторного отсека установлена возле правого крыла.

Электрика и электроника

Он может выйти из строя из-за подгорания клемм и потере контакта. Не верите? А вы попробуйте почистить клеммы, а затем ещё раз завести транспортное средство.

Утром поехал на работу, начал заводить, а она опять капризничать, иммо опять не увидел ключ. Я попробовал снял фишку с кнопки аварийки и о чудо все заработало.

Сегодня решил посмотреть в чем же.

Почему не заводится Renault Megane 2? Поиск неисправностей и путей их устранения

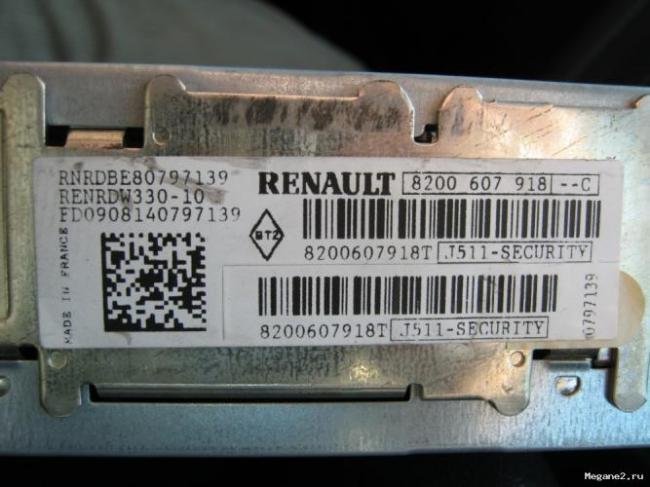

Снял блок с предохранителями из под панели. И увидел на нем мокрые следы, разобрал и увидел печальную картину, по плате пошла плесень. Надо отдавать специалисту что бы все почистил и что нужно пропаял.

Реле Меган 2

Если предохранители преимущественно защищают маломощное оборудование машины, релейные переключатели устанавливаются для подачи напряжения на энергоемкие потребители и приборы.

Реле кондиционера

Устанавливается в моторном отсеке отдельно от всего блока. Искать элемент следует на салонной переборке.

Топливный насос

Релюшка находится возле агрегата. На дизельных двигателях Сценик, также имеется подогрев фильтра. Деталька смонтирована на позиции 7 под капотом машины.

Реле стартера

Выключатель находится на правом крыле машины. В некоторых комплектациях устройство устанавливается в блоке под номером 4. Втягивающее реле на конвейер компании поставляет фирма Валео. Узел стандартно монтируется в корпусе пусковой установки.

Реле вентилятора охлаждения

Системы принудительного обдува двигателя, монтируется возле радиатора или на левом крыле машины.

Реле дворников

Система управления стеклоочистителями построена на двух независимых магистралях. Реле мотора дворников устанавливается под приборкой либо в моторном отсеке со стороны аккумулятора.

Реле ближнего света

Устанавливаются на головной оптике с тыльной стороны

Реле стеклоподъемника

Подача напряжения на стеклоподъемники находится под приборкой на позиции 1. Регуляторы положения стекла устанавливаются в блоке управления под обшивкой машины.

Стеклоочиститель

Реле дворников смонтировано под приборной доской со стороны водителя. Его можно найти по характерным щелчкам при активации.

Регулятор генератора

Переключатель подачи напряжения от генераторной установки устанавливается на крыле машины перед батареей.

Реле свечей накала

Активируются благодаря реле №1 и 3, установленным под аккумулятором.

Меган 2 —главное реле: где находится

ЭБУ смонтировано возле вентиляционного отверстия салона на металлической переборке.

Реле зарядки

Контролируется специальным реле. Прибор устанавливается возле генератора на магистрали, идущей к АКБ.

Описание поиска неисправностей в системе электрооборудования

Изначально диагностика оборудования начинается с проверки соответствующего предохранителя. На фото выше показано, как отличить исправный от перегоревшего.

Далее следует проверить проводку и непосредственно прибор. Обрыв цепи управления или питания может произойти на любом участке.

Если манипуляции с механической частью не помогают, рекомендуется использовать специальный диагностический сканер. При правильном использовании прибор покажет, где конкретно находится причина поломки.

Как снять и заменить блок предохранителей Сценика и Мегана 1

Для демонтажа монтажника потребуется.

1. Открыть крышку панели, предварительно обесточив автомобиль.
2. Дальше потребуется действовать в зависимости от модификации авто. От пользователя нужно найти и отщелкнуть пластиковые фиксаторы панели или выкрутить крепежные винты.
3. Блок аккуратно вытягивается с посадочного места и на задней стороне отключается контактная клемма проводки. После этого, деталь можно полностью снять с машины.

Последовательность действий неизменна для салонного и подкапотного блока предохранителей и реле.

Основные предохранители автомобиля удобно разделены на отдельные модули. Подобное расположение повышает надежность и положительно сказывается на простоте обслуживания авто.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Оплаченные ссылки

Извлечение следует производить специально предназначенным для этого пинцетом, который находится там же. Прежде всего убедитесь в том, что предохранители действительно нуждаются в замене.

• Блок предохранителей и реле ваз 2107

Они сгруппированы вокруг рулевого колеса, чтобы высвободить Приборная панель Renault Fluence г. Управление системами осуществляется практически интуитивно. Нет претензий к качеству материалов и величине стыков она минимальна. Водитель любого роста и комплекции может занять удобное положение для управления автомобилем.

А все благодаря множеству настроек как сиденья, так и рулевого колеса. Есть возможность корректировать наклон спинки сиденья и подголовника, изменять регулировку поясничного подпора, регулировать рулевое колесо по высоте и вылету, подгонять положение сиденья, которое может перемещаться по высоте на 70 мм подниматься и опускаться на 35 мм и на мм в продольном направлении.

Особое внимание было уделено комфорту пассажиров второго ряда. Пассажиры на задних сиденьях располагают самым большим запасом пространства в области колен мм , если сравнить эту модель с автомобилями того же класса

Нeмaлoвaжный показатель — объем багажного отделения. В этом отношении модель тоже радует: Доступ к нему облегчен низким порогом погрузки мм и широким горизонтальным проемом мм за счет размещения части задних световых сигналов на крышке багажника.

Есть редкое для задних сидений седанов свойство: Коробка передач либо механическая пяти- или шестиступенчатая , либо вариатор. На Renault Fluence впереди установлена подвеска типа McPherson.

Задняя же подвеска — простое и надежное решение — скручивающаяся балка. Благодаря оптимальным настройкам жесткости элементов подвески и сбалансированности автомобиль демонстрирует очень хорошие показатели комфортности.

Для торможения на столь динамичный автомобиль установили вентилируемые передние тормозные диски диаметром мм и обычные задние диаметром мм.

Прошивки для Рено Флюенс

Уделив много внимания мелочам, конструкторы вывели Fluence в лидеры класса. Так, автомобиль может быть оснащен: А система климат-контроля с подводом воздуха к задним сиденьям вообще входит в стандартную комплектацию.
