Не светится панель приборов ваз 2107

Приборная панель отечественной «Семерки» и ее особенности

Как и любой автомобиль, ВАЗ 2107 укомплектован панелью приборов. Она необходима для того, чтобы водитель мог следить за состоянием своего транспортного средства. В статье описывается панель приборов, установленная на «семерке»: основные элементы и их назначение. Кроме того, дается инструкция по снятию панели и сведения о тюнинге.

Видео: Не Работает Подсветка Приборов ВАЗ 2105

1. Разбирать фонарик;
2. Перерезать один провод (в цепи фонарика);
3. Сложите на концах отрезанной проволоки маленькие два куска проволоки (примерно одинакового сечения);
4. Закройте фонарик (включите фонарик).

В результате мы получили устройство, изготовленное вручную. Для вызова отдельных цепей и, в частности, для вызова предохранителей в монтажном блоке, расположенном под капотом со стороны водителя. Разумеется, вы понимаете, как использовать такое «устройство» (возьмите два провода с оголенными концами, которые затем подключаются к контактам предохранителя). Два провода, извлеченные из фонарика, служат в качестве «зондов устройства», когда они закрываются, загорается лампа фонаря.

Впоследствии в монтажном блоке был обнаружен (идентифицирован) перегоревший предохранитель. Это предохранитель F10 на 7,5 А, который отвечает за освещение:

• Приборы
• Моторного отсека

Не было запасного, тот же запасной предохранитель в запасе, и, соответственно, возникает вопрос: как заменить предохранитель?

Как я могу заменить предохранитель?

В нынешней безвыходной ситуации было необходимо установить кусок тонкого медного провода вместо предохранителя, после чего приборная панель и другие нынешние потребители начали работать должным образом. Конечно, это не лучший способ решить проблему, но все же после рыбалки мы благополучно прибыли домой. По прибытии домой водитель автомобиля установил рабочий предохранитель соответствующего цвета.

Лада 2107 2007, 84 л. с. — электроника

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Подсветка приборной панели ВАЗ 2107: какие лампы нужны и как заменить

Для того чтобы заменить лампы в осветительных приборах своего автомобиля, совсем необязательно обращаться на СТО и платить высококвалифицированному специалисту. Все операции можно сделать самостоятельно с минимальными затратами сил и средств. Сегодня мы поговорим о замене лампочек в приборной панели (ПП) автомобиля ВАЗ 2107.

Расположение ламп на панели приборов ваз 2107

Прежде чем взяться за замену лампочек, посмотрим, где они располагаются на плате ПП и за подсветку или индикацию чего отвечают в ВАЗ 2107.

Схема расположения ламп приборной панели на ВАЗ 2107, где:

1. Уровень топлива.
2. Подсветка приборов.
3. Указатели поворотов включены.
4. Неисправность контроллера управления двигателем.
5. Наружное освещение включено.
6. Аварийное давление масла.
7. Стояночный (ручной) тормоз включен.
8. Включены фары дальнего света.
9. Контрольная лампа заряда аккумуляторной батареи.

Снятие панели приборов и подготовка к замене

Чтобы поменять лампы в панели приборов, последнюю придется снять. Нельзя сказать, что ПП снимается одним движением руки: конструкторы ВАЗ 2107 сделали демонтаж чуть более сложным, чем на других автомобилях семейства ВАЗ. Тем не менее демонтаж ПП вполне выполним в условиях гаража и даже стоянки. При этом никаких особых знаний операция не потребует. Из инструментов нам понадобятся:

• небольшая плоская отвертка или нож;
• крестовая отвертка.

Вероятные повреждения тахометра и методы устранения

В основном причиной поломки устройства является применение неподходящих высоковольтных проводов. Подобный нюанс, кроме прочего, проявляется преимущественно в результате преобразования на силиконовые. Из-за использования последних способна дергаться на приборе стрелка.

Если говорить о неисправностях, при отказе тахометра работать, процесс их нахождения может разниться от типа мотора.

1. Карбюратор. На таком моторе к устройству подсоединяется 3 провода, 2 – питание, 3-й подключен к катушке. Для определения причины повреждения измерительного прибора необходимо получить подход к контрольному щитку (задней части) и отсоединить клеммы, включенные в прибор. Далее, применив 3 других рабочих проводка, устройство нужно напрямую подсоединить к аккумуляторной батарее и катушке. Во время запуска агрегата прибор должен начать функционировать, если причиной тому цепь. В том случае, если подобного не случилось, нужно искать проблему в зажигании или самом устройстве.
2. Инжекторный двигатель. В этой ситуации схема подсоединения тахометра отличается. Здесь применяется 4 провода, 2 – питание, 1 направлен к электроблоку управления, еще 1 – к датчику коленвала. Довольно приемлемым вариантом станет выполнение компьютерной диагностики. Кроме того, впору попробовать совершить проверку положения на разъемах контактов либо установить новый ДПКВ.

Расположение ламп на панели приборов ваз 2107

Прежде чем взяться за замену лампочек, посмотрим, где они располагаются на плате ПП и за подсветку или индикацию чего отвечают в ВАЗ 2107.

Схема расположения ламп приборной панели на ВАЗ 2107, где:

1. Уровень топлива.
2. Подсветка приборов.
3. Указатели поворотов включены.
4. Неисправность контроллера управления двигателем.
5. Наружное освещение включено.
6. Аварийное давление масла.
7. Стояночный (ручной) тормоз включен.
8. Включены фары дальнего света.
9. Контрольная лампа заряда аккумуляторной батареи.

Аварийные ситуации, определяемые по показателем приборной панели

Щиток приборов ВАЗ 2107 позволяет обнаружить большинство неисправностей систем автомобиля, не покидая водительского кресла.

• Загорается лампа низкого давления масла. Следует немедленно заглушить мотор, остановиться и проверить уровень масла в картере. При необходимости долить масло и после завести мотор. Если уровень масла достаточен, а лампа горит, продолжать движение нельзя. Нужно отбуксировать машину на место ремонта. Иначе вкладыши (подшипники коленвала) сотрутся или провернутся и мотор застучит или заклинит, что потребует проведения дорогостоящего капремонта.
• Загорается аварийная лампа аккумуляторной батареи. В этой ситуации продолжать движение можно, но следует учесть, что далеко уехать, особенно ночью, не удастся — аккумулятор быстро разрядится. Начать надо с проверки состояния клемм. Если они окислились — почистить их. Если клеммы в порядке, необходимо произвести проверку работоспособности генератора или реле регулятора напряжения (зачастую причина отсутствия заряда кроется именно в последнем).
• Если загорается лампа падения уровня тормозной жидкости, следует немедленно остановиться. Продолжать движение с неисправными тормозами недопустимо. После остановки необходимо долить тормозную жидкость и проверить работоспособность тормозной системы. Если тормоза работают, можно ехать к месту ремонта самостоятельно. Иначе необходимо устранять поломку на месте или вызвать эвакуатор.

• Если стрелка датчика температуры охлаждающей жидкости находится в красной зоне шкалы, нужно остановиться, чтобы двигатель остыл. Когда температура опустится, можно проверить состояние патрубков и уровень охлаждающей жидкости. Если уровень в норме, то можно попробовать доехать до СТО, чтобы там выяснить причину поломки. Чаще всего это неисправность термостата или вентилятора радиатора. Панель ВАЗ 2107 не оборудована аварийной сигнализацией или дополнительной лампой, загорающейся при перегреве двигателя. Поэтому неопытные водители нередко не замечают данной проблемы, что может привести к выкипанию антифриза или даже заклиниванию мотора.

[tip]Важно: нельзя открывать расширительный бачок или лезть к патрубкам, когда двигатель не остыл. Иначе можно получить ожоги.[/tip]

• Если стрелка уровня топлива на нуле или загорелась желтая лампа “резерва”, необходимо заправиться. Запас хода на “резерве” — около 50 км.

Также передняя панель ваз 2107 имеет тахометр, на показания которого следует обращать внимание при движении. Движение на повышенных оборотах (свыше 5000 об/мин) может привести к поломке мотора. Если же держать стрелку тахометра в зеленой зоне шкалы, можно продлить моторесурс и добиться минимального расхода топлива.

Определяем, что не работает

Прежде чем приступить к работе по снятию доски приборов и смены лампочек, необходимо визуально определиться какие их них вышли из строя. Если панель совсем не освещается, есть несколько вариантов откуда начать проверку.

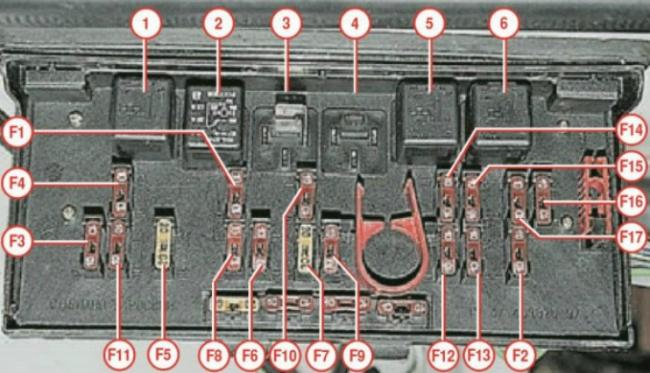

Предохранители

Первое проверить предохранители, находятся они в монтажном блоке под капотом с правой стороны (на фотографии под №5).

Предохранитель F10 отвечает за панель приборов.

Если плавкая вставка расплавилась, значит, произошло короткое замыкание. Имеет смысл обследовать ту часть электрической цепи, за которую отвечает этот предохранитель. Возможно, он сработал из-за перегорания одной из ламп или воздействия внешних факторов на участок цепи.
Если предохранитель целый, следует обследовать дальше.

Регулятор яркости

Это переменный резистор, находится правее рулевого колеса, возле часов. При помощи его изменяется интенсивность освещения приборов и контрольных ламп. Отказывает он редко, но иногда выходит из строя.

Для проверки регулятора необходимо снять пластиковый вкладыш, где он расположен вместе с часами и прикуривателем. Поддев его плоской отверткой. После этого отсоединить электропитание и снять пластиковую круглую ручку, потянув ее на себя. Торцовым ключом открутить гайку, прикрепляющую регулятор к вкладышу и снять его.

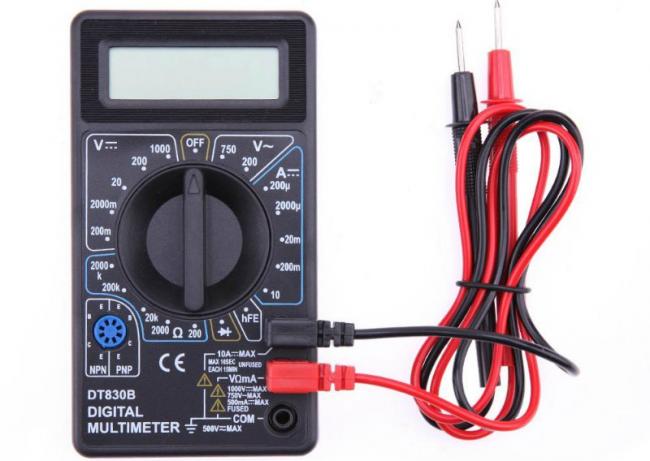

Работоспособность регулятора можно проверить, применив мультиметр. Если резистор не исправен, поменять на новый.

Следует иметь в виду, что при работе с электрооборудованием, необходимо электросеть отключить от аккумулятора.

Неисправность ламп накаливания

Если все то, что проделали выше, не дало результатов, необходимо снять панель и проверить все лампочки.

Выход из строя ламп накаливания включают в себя перегорание вольфрамовой нити. В другом случае возможно физическое воздействие на осветительный прибор, после которого он не сможет функционировать.

Проверить можно визуально, поочередно вынимая из гнезд электронной платы и осматривая целостность вольфрамовой нити. Или применив мультиметр.

Чтобы исключить все причины, по каким могут не работать осветительные и сигнальные приборы, стоит убедиться в целостности токопроводящих дорожек, нанесенных на электронную плату.

Из-за воздействия окружающей среды они окисляются и разрушаются. Устранить не сложно. Необходимо найти, зачистить и пропаять. Так же стоит проверить колодки, соединяющие провода.

Почему прикуриватель не работает

Из-за того, что устройство состоит из двух разъемных деталей, нужно понимать, когда не работает прикуриватель ВАЗ-2107, может быть сломана только одна из составных деталей устройства — гнездо или патрон. В свою очередь, исправное гнездо может не работать по причине отсутствия питания на одном из его контактов.

Перегорел предохранитель

В ВАЗ-2107 прикуриватель находится в параллельном подключении часами и магнитолой, если функционирование розетки прекратилось одновременно с этими устройствами это следствие одной причины — вышел из строя предохранитель. Чтобы восстановить функционирование устройства предохранитель необходимо заменить.

Ненадежный контакт

Контактные разъемы прикуривателя подвержены окислению. В случае, когда причина отсутствия питания окисленные клемы, их необходимо зачистить предварительно отсоединив минусовую шину от аккумулятора.

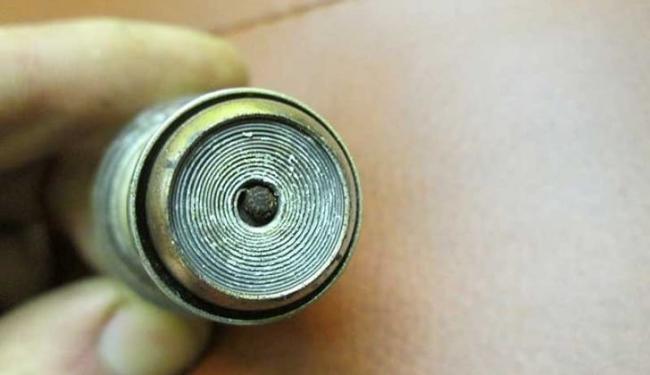

Перегорел элемент накаливания

Нихромовая проволока служит элементом накаливания и со временем может выгореть и выйти из строя. Разобрать патрон прикуривателя чтобы произвести его ремонт не целесообразно, необходимо приобрести новый элемент.

Обрыв электропроводки

Отсутствие питания может быть следствием обрыва в электрической цепи.

Провода могут сломаться от воздействия вибрации двигателя или вследствие трения о корпус автомобиля.

Устройство, схема подключения электрооборудования ВАЗ-2105 и прокладки проводов схожи с другими моделями, необходимо найти место обрыва, зачистить и подключить их. Не будет лишним пропаять место скрутки и надежно его изолировать.

Демонтаж панели приборов

Снимать приборную панель “семерки” приходится для замены ламп, приборов или для того, чтоб сделать тюнинг торпедо ВАЗ 2107. Снятие “приборки” ВАЗ 107 не требует наличия особых инструментов и большого опыта слесарных работ. Порядок работ следующий:

• отсоединить провод “массы” от аккумулятора;
• поддеть отверткой и снять рычаги управления отопителем;
• открутить гайку крепления ручки сброса суточного пробега и протолкнуть последнюю за панель приборов;
• снять заглушку самореза, крепящего приборную панель;
• открутить саморез и вытащить панель приборов;
• руками открутить гайку крепления троса спидометра и отстыковать его;
• отстыковать от эконометра шланг подвода разряжения;
• снять колодки проводов;
• снять “приборку” с машины.

Теперь можно ремонтировать, менять или тюнинговать приборную панель.

Для установки панели необходимо выполнить операции в обратном порядке.

Причины неисправностей

Существует ряд причин, по которым подсветка устройств ВАЗ 2114 может перестать работать должным образом.

Наиболее распространенные из них:

• Перегорают лампочки или выходят из строя диоды (со светодиодной подсветкой);
• Контакты и разъемы окислены;
• Перегорели предохранители;
• Повреждение самой проводки;
• Целостность общей платы нарушается;
• Потерял связь с «массой».

Разборка и диагностика потребуются для точного определения причины. Это не требует сложных инструментов. Просто тестер (мультиметр) или вольтметр.

Сколько лампочек в приборке 2107 на подсветку

Для освещения стандартной панели семерки используется всего пять лампочек. Некоторые водители добавляют лампочки для усиления эффекта, но это излишне, если заменить стандартные элементы на более производительные диоды.

Какие подходят лампочки в подсветку приборки 2107

На машине стоят штатные осветители типа АМН 12-3-1 (T3W), отвечающие за иллюминацию доски и основных приборов. За подсветку индикаторов ответственны лампочки типа А12-1,2(W1.2.).

Подобные элементы обычно светят тускло, выдавая рассеянный и блеклый свет.

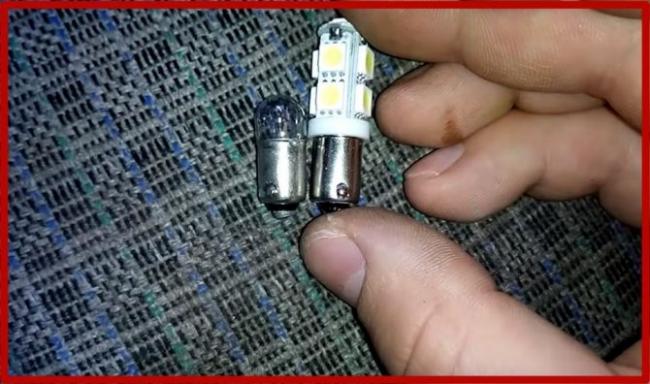

Светодиодные лампы в панель ВАЗ 2107

Для штатной приборки рекомендуется использовать вставки с типом цоколя, описанным выше. По указанному номиналу можно подобрать диодные и более современные аналоги повышенной производительности.

Предохранители и реле ВАЗ 2107, электрические схемы

Часто при эксплуатации ВАЗ 2107 мы сталкиваемся с проблемами в электрике. В один прекрасный момент отказывается работать один из электрических приборов, вроде печки или фары ближнего света. Габариты, прикуриватель, поворотники и другие составляющие электрической цепи автомобиля могут также перестать работать без предупреждения.

Чтобы найти причину неисправности, нужно для начала понять, подаётся ли напряжение на тот или иной прибор и проверить предохранители и реле ВАЗ 2107. Самое главное в цепи — это предохранитель. Он защищает прибор от перегрузок и выхода из строя. При любом коротком замыкании или при значительном повышении тока цепи предохранитель перегорает. Поэтому первым делом откроем капот автомобиля и проверим предохранители.

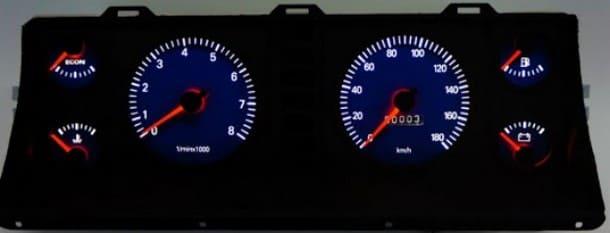

Тюнинг приборной панели и торпедо Ваз 2107

Тюнинг приборной панели ВАЗ 2107 автовладельцы зачастую делают своими руками. Приборная панель и торпеда ВАЗ 2107 — первое, что бросается в глаза при посадке в салон. Именно они определяют визуальное восприятие автомобиля.

Разнообразные способы доработки и улучшения эксплуатационных и эстетических качеств торпедо и приборной панели используются как по отдельности, так и комбинированно. Обычно производятся такие доработки стандартных элементов:

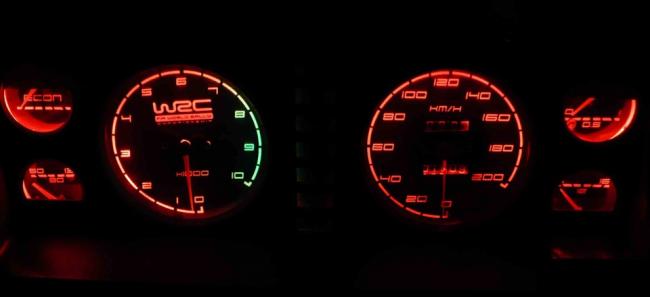

1. Установка регулируемой светодиодной подсветки приборной панели. В результате можно добиться не только более качественного освещения панели, но и заставить ее светиться необычным цветом, чтобы подчеркнуть индивидуальность автомобиля.
2. Установка светодиодной подсветки стрелок приборов. Это не сложная, но достаточно трудоемкая работа. Но результат того стоит.
3. Замена шкалы и стрелок приборов на более красивые. Для этой цели можно приобрести готовые детали или изготовить (нарисовать) самому.
4. Установка готовой тюнингованной панели приборов или торпедо и панели приборов с другого автомобиля.
5. Обшивка стандартной торпеды ВАЗ 2107 тканью или карбоном. Кроме яркого оригинального вида, такая модернизация позволяет омолодить старые, пострадавшие от времени, элементы салона (обтянуть тканью или карбоном можно также дверную обшивку, заднюю полку, консоль).

Диагностическая процедура

Чтобы снять панель приборов, вам понадобится набор отверток и два гаечных ключа. 8 и 21.

Вся процедура выполняется в следующем порядке:

1. Откручиваем три винта и снимаем облицовку.
2. Отвинтите пять винтов на правой стороне консоли и снимите экран.
3. Отсоедините отрицательный кабель от аккумулятора.
4. Отсоедините жгуты прикуривателя.
5. Отсоединить крепление вентилятора отопителя.
6. Снимите болты крепления кронштейнов рулевого механизма.
7. Снимите патроны, световод и декоративные вставки.
8. Снимите лампу, которая отвечает за освещение гидрокорректора.
9. Открутите винты в верхнем и нижнем рядах панели и полностью удалите ее.

В этой панели разборка может считаться завершенной. Теперь мы можем начать искать причины, по которым приборная панель ВАЗ 2114 не горит.

Проверка системы освещения электрической панели заключается в следующем. Для начала все лампочки проверены на исправность. Если они находятся в хорошем состоянии, все контакты разъема очищены от оксидов (их можно обработать керосином или WD-40). После этого проверяется исправность самой проводки. Для этого необходимо выполнить ее «настройку» с помощью мультиметра.

Отказали все приборы и датчики на панели приборов

После покупки своей ВАЗ 2106 буквально через пару дней меня ожидала следующая беда.

При включении зажигания не загоралась ни лампочка аварийного давления масла, ни зарядка аккумулятора, а также не работал датчик уровня бензина.

Сначала думал, что просто отошла клемма аккумулятора, но потом проверил — все оказалось в норме. На всякий случай решил покрутить стартер, и как оказалось — все работало, он крутил и машина нормально завелась.

Но даже после этого ни один из приборов и датчики не работали, кстати, тахометр также стоял на месте и стрелка не сдвинулась с места. Вот такая картина была при включенном зажигании и даже заведенном двигателе, все приборы намертво замерли:

Решил проверить все предохранители, так как иной причины происходящему просто не видел. Так как расположения предохранителей в монтажном блоке ВАЗ 2106 для меня было не знакомо, решил все проверять методом тыка. Поочередно вынимал предохранители из блока и осматривал.

Было уже довольно темно, и не первый взгляд все жилки на каждом предохранителе были целыми. На утро заново все проверил и увидел, что на одном сбоку, еле заметно, жила перегорела. Вот на фото ниже показан тот предохранитель, который отвечает за работоспособность датчиков и приборов ВАЗ 2106.

После того, как я его заменил исправным, все датчики и стрелки заработали и все стало на свои места.

Так что, если у кого-то будет подобная проблема, или вы впервые с подобным столкнулись, имейте ввиду, что виной всему именно предохранитель, который показан на среднем фото в этой статье. Надеюсь, что мой опыт будет хоть кому-то полезным.

Lada 2107 2001, 77 h. p. — electronics

Only registered users can participate in discussions.

Изготовление бороды своими руками

Борода – сложная конструкция, изготавливается она из плоских деталей. Для изготовления нужно сделать выкройки, лучше всего их сделать из картона. Необходимо добиться высокой точности деталей консоли, для этого вполне подойдет жесткий картон. Если вы не уверенны в своих навыках, для начала изготовьте макет консоли из картона. Это позволит вам убедиться правильно ли сделаны чертежи и прикинуть по месту, как новая борода впишется на место установки.

После изготовления выкройки, разметить детали бороды и вырезать их электролобзиком из фанеры. Соединяются все детали при помощи клея и шурупов. Вторые позволят зафиксировать элементы консоли, пока клей не схватиться. Это самый надежный и простой способ соединения частей бороды.

После того как каркас бороды готов, он обтягивается карбоном, кожвинилом или тканью. Для их крепления, отделочных материалов, мебельный степлер и клей.

После высыхания клея, останется только установить новую консоль на место стандартной. Закрепить выключатели и приборы и зафиксировать.

Какие лампочки стоят на ВАЗ 2106-07

Блок фар:

Ближний и дальний свет. Тип H4, мощностью 60 и 55 Вт соответственно

Габариты. Тип T4W, мощность 4 Вт

Указатели поворотов. Тип P21W, 21 Вт.

Задние фонари:

Габаритный свет. T4W, 4 Вт,

Поворотник. P21W, 21 Вт,

Указатель включения заднего хода. P21W, 21 Вт,

Тормоза. P21W, 21 Вт,

Задняя противотуманка. P21W, 21 Вт.

Другие установленные лампы:

Указатель поворота, установленный на крыльях, свет в бардачке: Тип T4W, мощность 4 Вт.

Лампочки освещения номеров и салона: C5W, 5 Вт.

Прикуриватель, тахометр и спидометр (приборная панель), часы: T3W, 3 Вт.

Лампы включения габаритов, поворотников, дальнего света, низкого напряжения на АКБ, давления масла: T3W, 3 Вт. На некоторых модификациях встречается тип W1,2W, мощностью 1,2 Вт.

Указатель включения стояночного тормоза, низкий уровень тормозной жидкости, включение задних противотуманных огней, обогрев заднего стекла, открытия заслонки в карбюраторных моделях (подсос), сигнализация низкого уровня топлива: W1,2W, мощностью 1,2 Вт. В некоторых модификациях для уровня в бензобаке применяется лампа типа T3W, 3 Вт.

Ошибки управления блока двигателя (Check Engine) для инжекторных моделей: W1,2W, мощностью 1,2 Вт.

Зная, что установлено на наших Жигулях и где, перейдем к замене. Начнем с передней части автомобиля.

Не работает панель приборов — паяем контакты ВАЗ-2107

Иногда, особенно зимой, в отечественной классике «замерзает» приборная панель. Не горят лампочки, не работают некоторые или даже все приборы, отказывается заряжаться аккумулятор, хотя машина заводится и работает.

не горят габариты и подсветка приборки

#1 Kyivfan

Ребята, подскажите где искать проблему.

ситуация такая: авто ваз 2103, приборная панель от 2107 установил зеркала с габаритами и поворотниками. подключил все это дело. работала без проблем. но сегоня случилась оказия:

утром выезжал на работу, всключил габариты и ближний свет минут 25-30 все было отлично, и потом вдруг пробала подсветка приборки. шкалы и датчики работают, подсветки нет, и не горит лампочка включенного ближнего света. также перестали гореть габариты на зеркалах и передний нижний правый габарит. при этом остальные габариты горят,и горит бближний свет. при включении дальнего света — он горит и лампока на панели тоже горит.

подозреваю что гдето замыкает на массу. подскажите где и что искать.

также проблема с подогревом заднего стекла. подключено по схеме через реле, питание на обогрев стекла подается, проверял тестером. но — за 20-25 минут езды оттаивает от запотевания только тоненькие полосочки (толщиной чуть толще чам сами нагревательные нитки).

Замена контрольных ламп и ламп подсветки

Сначала необходимо точно определить, какие лампочки подлежат замене. Далее, чтобы не повредить панель при смене ламп, ее необходимо положить лицом вниз на что-то мягкое, как показано на фото в начале статьи.

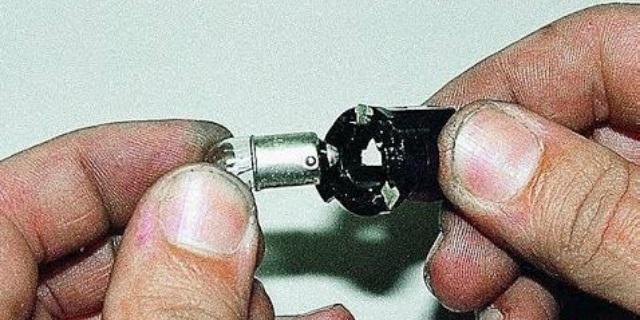

Берем тот патрон, в котором необходимо сменить лампочку, двумя пальцами. Легким движением поворачиваем против часовой стрелки и вынимаем его из электронной платы.

Если новые лампочки были приобретены вместе с патроном, то вместе с патроном аккуратно вставляем их в плату, поворачивая до упора.

Если лампочки приобретены без патрона, то вынимаем из патрона сгоревшую лампочку, вставляем новую и возвращаем патрон на место в плату.

Эту операцию провести со всеми сгоревшими лампочками.

После замены лампочек необходимо собрать панель приборов и установить на место. Все операции по сборки и монтажу делаются в обратном порядке.

Для лучшего усвоения посмотрите видео:

Самая распространенная поломка

Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости.

Ее признаки очень характерны:

• Указатели не работают все: спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости;
• Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;
• Зажигание срабатывает режимно, машина заводиться не отказывается;
• Практически 100% перегорел предохранитель F3. Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.

Если предохранитель цел , это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.

Следующее слабое звено : Им является реле зажигания. Находится слева от колонки руля, зафиксировано на шпильке, так сказать, вверх ногами. Его нужно снять и попытаться напрямую сделать контакт проводам. При явных признаках оживления на приборном щитке сразу становится ясно, что реле пришла пора поменять.

Обновить панель подсветки

Если фактическое освещение приборной панели ВАЗ 2114 вам не подходит, вы всегда можете изменить его, тем самым улучшив его функциональность и сделав его более приятным для глаз. Первое, что вам нужно сделать, это купить новый набор лампочек. Лучше всего выбирать светодиоды. Они потребляют меньше энергии, имеют более высокую светоотдачу и делают показания устройств более читабельными.

Однако стоит рассчитать необходимое количество светодиодов для подсветки каждого устройства и значок тревоги (на приборной панели 13 обычных лампочек, но может потребоваться больше светодиодов. Если замена идет не на отдельные светодиоды, а на блоки светодиодов (ламп) тогда их число также будет 13).

Процесс обновления панели подсветки выполняется в следующем порядке:

• Демонтировать блок;
• Откручиваем патроны (против часовой стрелки), устанавливаем патроны для светодиодного освещения;
• Установить резисторы и лампы в специальные патроны;
• Вывести провода от подсветки на общую плату и закрепить на ней;
• Проверить эффективность нового освещения;
• Если все работает, соберите заново.

Во время этой регулировки необходимо следить за состоянием стрелок устройств. Они являются довольно хрупким элементом и при неосторожных действиях легко сгибаются, ломаются или деформируются, в результате чего показания устройств могут быть неверными. Кроме того, в конце всего процесса вы должны проверить, установлены ли стрелки на «ноль», и при необходимости скорректировать показания.

Кроме того, сразу после установки новой подсветки проверьте работоспособность всех электронных устройств и компонентов с помощью бортового компьютера. Если все идентификаторы работают правильно, вы можете переустановить панель мониторинга (продолжая так же, как и ее удаление (см. Выше), но в обратном порядке).

Блок предохранителей ВАЗ-2107

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

R1 — реле включения обогрева заднего стекла. Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

R2 — реле включения дальнего света фар. Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар. Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар. Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала. На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

3 — разъём для реле включения электродвигателя вентилятора системы охлаждения. На рисунке установлена перемычка для того, чтобы вентилятор работал без данного реле. Будьте осторожны с этим разъёмом. Нарушение контакта перемычки при отсутствии реле может вызвать отказ работы вентилятора, а это может привести к перегреву охлаждающей жидкости и соответственно двигателя. При появлении первых признаков перегрева (по датчику температуры и закипанию жидкости) глушите двигатель как можно скорей.

4 — пинцет для замены предохранителей 5 — запасные предохранители 6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

Дополнительные рекомендации

Если приборная панель на ВАЗ 2114 не горит, причины этого часто бывают довольно просты. В большинстве случаев это связано с окислением контактов, чуть меньше. Сгоранием лампочек. Повреждение проводов и электронных компонентов встречается довольно редко.

Вот почему, прежде чем проверять всю электрическую цепь приборной панели, вы должны сначала очистить все контакты, даже если они не выглядят окисленными, и произвести пробную замену лампочек на новые.

Иногда проблема может заключаться в износе самих картриджей, тогда их придется заменить.

Схема электрическая ВАЗ-2107 инжектор

В схему инжекторного ВАЗ 2107 включены ЭБУ, электрический бензонасос, форсунки и датчики системы управления.

Органы управления и контрольные приборы ВАЗ 2107

Расположение органов управления и контрольных приборов автомобиля ВАЗ 2107 показано на рисунке.

1 — рычаг переключателя стеклоочистителей и омывателей ветрового стекла и блок-фар. Находится под напряжением, если ключ в выключателе зажигания занимает положение I или III. При положении рычага:

• I — стеклоочиститель ветрового стекла выключен;
• II — стеклоочиститель ветрового cтекла работает прерывисто;
• III — стеклоочиститель ветрового стекла работает непрерывно.

Перемещением рычага на себя включается омыватель ветрового стекла, а если включен дальний свет фар, то одновременно включаются стеклоочистители и омыватели фар.

2 — выключатель звукового сигнала. Находится под напряжением постоянно.

3 — рычаг переключателя указателей поворота. Находится под напряжением, если ключ зажигания в выключателе зажигания находится в положении I. При переводе рычага в положение «А» включаются указатели правого поворота, в положение «В» — указатели левого поворота. При выходе автомобиля на прямую после поворота рычаг автоматически возвращается в исходное положение. Эту опе-рацию можно выполнять и вручную.

Как сделать подсветку стрелок своими руками

Если есть желание сделать подсветку ПП интереснее, то можно немного поэкспериментировать. Предлагаю один из вариантов подсветки на ВАЗ 2107, на мой взгляд, наиболее эффектный. Для реализации идеи понадобятся:

1. Обычные индикаторные светодиоды желаемого цвета свечения.
2. Резисторы (по количеству светодиодов) номиналом 550 Ом.

Для начала нужно разобрать приборную панель, чтобы добраться до лицевой стороны монтажной платы. Подпаиваем к анодам каждого из светодиодов резистор и фиксируем каждую пару по внутреннему периметру панели приборов при помощи клеевого термопистолета или герметика.

Короткими отрезками провода соединяем все катоды светодиодов и отдельно все свободные выводы резисторов. После этого штатные лампочки подсветки снимаем и к токоподводящим контактам любой из них подпаиваем провода – от резисторов к «+» питания, от резисторов – к «-». Схема подключения подсветки будет выглядеть примерно так:

Электрическая схема подключения самодельной подсветки стрелочных приборов для ВАЗ 2107

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Подпаивая провода, необходимо следить за полярностью их включения (+ и -)! Светодиоды – приборы полярные. В противном случае «гирлянда» светодиодов сразу же выйдет из строя.

Чем больше светодиодов используется, тем ярче и равномернее будет подсветка шкал приборов.

Теперь ты знаешь, как заменить лампочки подсветки и индикации в приборной панели машины ВАЗ 2107 и, надеюсь, легко справишься с этой проблемой самостоятельно.

Замена автоламп Как заменить лампу ближнего света на Ford Fusion

Замена автоламп Подсветка кнопок печки и приборной панели на Рено Логан
