Регулятор давления топлива, или как его ещё называют обратный клапан, установлен на рампе двигателя с системой впрыска топлива (см. фото слева, где показано как его снять с рампы) и по устройству и принципу работы, как на отечественных машинах, так и на всех впрысковых иномарках, практически не отличается. Он выполняет важную функцию перепускания топлива обратно в бак ( поэтому его называют ещё и перепускным клапаном).

И эта функция перепускания топлива в нужный момент через обратку в бак, и позволяет постоянно поддерживать нужное давление в топливной рампе, в зависимости от режима работы мотора (и разряжения в впускном тракте).

Обратный клапан устроен так (см. рисунок слева) что у него имеется специальный штуцер 3, на который надевается шланг, сообщающий вакуумную полость Б и впускной коллектор двигателя. Это позволяет изменять давление срабатывания обратного клапана 5 и изменять давление в рампе, в зависимости от разряжения в впускном коллекторе (и соответственно давление зависит от оборотов мотора).

И именно нужное давление топлива, как в рампе, так и соответственно на входе всех форсунок, позволяет двигателю отлично запускаться, как говорится с пол тыка и нормально работать на всех режимах (во всём диапазоне оборотов коленвала). Если же давление топлива будет недостаточным, то чтобы запустить двигатель придётся долго ждать, пока бензонасос поработает достаточно долго, чтобы создать нужное давление, необходимое для запуска мотора (насос может и не создать давление, необходимое для успешного пуска). Впрочем о неисправностях регулятора давления подробнее ниже.

Регулятор давления топлива не держит давление (потерял герметичность. Такая неисправность — это всё равно, что обратного клапана нет на входе обратки. И при такой неисправности двигатель может и не запуститься, если клапан вообще не держит давление. Ведь топливо, закачиваемое бензонасосом в рампу, будет просто сливаться через обратку в топливный бак.

А требуемое давление топлива в топливной рампе (рейке), необходимое для надёжного пуска двигателя, так и не будет достигнуто.

Регулятор давления заклинивает то в открытом, то в закрытом положении. При такой неисправности, водителю может показаться что с двигателем происходит что то сверх естественное. И мотор будет дёргаться, работать рывками, так как давление топлива будет прыгать, изменяться то выше нормы, то ниже.

Ведь обратный клапан в любой момент может заклинить, например в закрытом положении, при этом бензонасос будет продолжать создавать давление, а сливаться в бак через закрытый заклинивший клапан избыток топлива уже не будет. При этом давление топлива в рампе повысится сверх нормы и начнёт подпирать форсунки (перелив).

А форсунки, получающие импульсы с ЭБУ, открываются на строго определённое время. При этом получится, что топлива, впрыснутого в камеры сгорания через открытые на определённое время форсунки, будет больше нормы — при повышенном давлении (выше 3- 5 кг/см²), чем при нормальном давлении (примерно 2,5 — 3 кг/см²).

В итоге, при избыточном давлении в рампе, впрыснутое форсунками топливо (за единицу времени) не сможет полностью сгореть из-за переизбытка топлива по отношению к воздуху, поступившему во впускной коллектор. Содержание СО превысит все допустимые нормы, из глушителя повалит чёрный дым (остатки несгоревшего топлива), мощность мотора упадёт из-за чрезмерного переобогащения рабочей смеси.

Конечно же ЭБУ , который получит информацию с датчика кислорода уменьшит время открытия форсунок, но это уменьшение всё же не слишком повлияет на состав рабочей смеси и двигатель не будет исправно работать, пока не будет заменен регулятор давления топлива.

Если же регулятор давления топлива (обратный клапан) наоборот заклинит  в открытом положении, то будет неприятность, описанная выше — то есть клапан не будет держать нужное давление в рампе. В итоге, например при ускорении машины, мощности не будет из-за нехватки топлива.

Всё это конечно сказано поверхностно, но думаю понятно новичкам, что если с перепускным клапаном что то не в порядке, то двигатель с системой впрыска топлива не сможет нормально запускаться и работать. Возникнут проблемы, описанные ниже.

Регулятор давления топлива признаки неисправности.

• Трудный (долгий) запуск двигателя или невозможность запуска.
• Неустойчивые холостые обороты двигателя, то повышаются, то падают, (или мотор глохнет на холостых).
• Потеря мощности двигателя (о причинах потери мощности подробнее здесь).
• Дёрганье двигателя, особенно при разгоне.
• Плохая приёмистость автомобиля (двигатель плохо реагирует на педаль газа).
• Содержание СО превышает норму.
• Повышенный расход топлива.

Как проверить исправность регулятора давления топлива.

Многие автовладельцы и даже ремонтники проверяют исправность обратного клапана только лишь отсоединяя его и наблюдая за силой струи топлива. Но такой способ может лишь приблизительно подтвердить то, что клапан регулятора давления открывается или нет. А точно определить при каком давлении открывается клапан, можно только подключив манометр.

Есть несколько способов точной проверки исправности регулятора давления топлива, тоесть при каком давлении клапан будет срабатывать и сбрасывать топливо, поддерживая нужное давление в топливной рампе. Так же можно будет наблюдать, как долго это давление не падает, а это важно. Парочка способов проверки давления будет описана и показана в этой статье.

Причём ничего сложного здесь не понадобится. Потребуется всего лишь манометр (с пределом измерения давления до 5 — 6 кг/см² (или бар)) и шланг с тройничком, или же просто насос для накачки шин — это при втором способе проверки.

Первый способ проверки регулятора давления : подключаем тройник с манометром в разрыв шланга, через который бензонасос подаёт топливо из бака в рампу. При этом можно отсоединить штатный шланг обратки от рампы, идущий в бак и вместо него надеть обрезок шланга и направить его в ёмкость.

Это позволит при проверке давления визуально наблюдать за тем, как и при каком давлении лишнее топливо обратный клапан стравливает в ёмкость. Однако можно и не отсоединять шланг обратки, а следить лишь за показаниями манометра, присоединённого через тройник к топливному шлангу. Тройник можно использовать водопроводный, например как на фото слева, только ещё потребуется выточить штуцеры для топливных шлангов (штуцеры вкручиваем в тройник и манометр тоже).

И так подключаем манометр к топливному шлангу и повернув ключ зажигания, ждём когда бензонасос перестанет жужжать, то есть когда он нагонит определённое давление в рампу (смотрим на манометр). Давление в рампе должно быть в пределах 2,5 — 3 кг/см (желательно уточнить в мануале именно вашего двигателя какое должно быть давление в рампе).

Когда бензонасос нагонит давление чуть болше нормы, исправный обратный клапан тут же стравит лишнее давление через шланг обратки (можно наблюдать это, если отсоединить этот шланг, направив его в какую то ёмкость). Если манометр покажет нормальное давление в рампе, далее можно завести двигатель и покрутив мотор на разных режимах (оборотах) понаблюдать за манометром, который должен показывать необходимое давление на разных оборотах мотора.

Всё это подтвердит, что регулятор давления, установленный на рампе вашей машины исправен. Если же что то не так с давлением, то разумеется его следует заменить.

Кстати, можно «врезать» манометр в штатный топливный шланг (как было описано выше) и не снимать его вовсе и давление топлива всегда можно будет проконтролировать, открыв капот автомобиля. А можно взамен старого неисправного регулятора давления, подключить регулятор с манометром, они уже появились в продаже, да ещё и регулируемые регуляторы давления (см. фото слева) с помощью которого давление топлива всегда под контролем. И такой регулятор можно настроить регулировкой специального винта под давление топлива, требуемое именно для вашего двигателя.

После остановки двигателя, давление в рампе должно сохраняться не менее суток, а если оно падает, значит обратный клапан потерял герметичность (не держит давление) и его тоже следует заменить. Кстати, потеря герметичности часто возникает из-за попадания грязи в сопряжения клапана (особенно если топливный фильтр не качественный), но вот многие клапаны неразборные и промыть их не так то просто.

Второй способ проверки регулятора давления: этот способ более простой, так как для его осуществления потребуется всего лишь насос для накачки шин с встроенным манометром (желательно электрический). Ну и ещё можно отсоединить штатный шланг обратки от рампы и надев обрезок шланга, визуально наблюдать за тем, как обратный клапан стравливает через этот шланг излишки топлива, поддерживая таким образом требуемое давление в рампе.

А требуемое давление будет хорошо видно на манометре от насоса. Для этого к штуцеру насоса подключаем бензошланг подходящего дтиаметра, зажимаем его хомутом и далее второй конец шланга надеваем на топливный штуцер рампы и также зажимаем хомутиком (штатный топливный шланг перед этим снимаем с штуцера рампы). Теперь остаётся включить электро-насос для накачки шин и наблюдать, как он создаст в рампе давление, при повышении которого выше нормы, исправный регулятор давления (обратный клапан) стравит излишки бензина через штуцер для обратки.

А на манометре насоса видно созданное в рампе давление, которое  не должно падать хотя бы в течении суток. Если давление в рампе упадёт к утру, то завести машину будет проблематично и как я уже говорил, такой регулятор давления не достаточно герметичен и его следует заменить. Подробнее проверка регулятора с помощью электрического насоса, наглядно показана в видеоролике ниже.

Замена регулятора давления топлива.

Ну а что касается замены регулятора топлива, так тут и писать особо нечего. Потребуется всего лишь отсоединить вакуумную трубку от штуцера неисправного регулятора, затем отсоединить шланг обратки, далее откручиваем два шестигранных винта (см. фото в самом начале статьи) и отсоединяем сам регулятор давления от рампы.

Некоторые регуляторы подсоединяются к рампе напрямую (в рампе имеется резьба) , а некоторые (например с манометром, как на фото выше) через отдельный шланг (или трубку) и в таком случае регулятор можно закрепить не на рампе, а где то рядом.

Новый регулятор топлива подсоединяем к рампе и шлангам (трубкам) в обратном порядке.

Так же советую почитать вот эту статью, которая называется «Определение неисправностей в системе впрыска топлива по поведению машины», там есть полезные советы о том, как выявить некоторые неисправности системы впрыска, без дорогого диагностического оборудования. А как проверить исправность всех датчиков впрысковой машины, имея в гараже всего лишь обычный мультиметр (тестер) я написал вот тут.

Вот вроде бы и всё. У кого возникнут вопросы про регулятор давления топлива, пишите в комментариях, удачи всем.

Если эта статья вам полезна, то пожалуйста поделитесь ей в соц. сетях, нажав кнопки ниже. Спасибо.

• •
  •
  •
  •
  •
  •

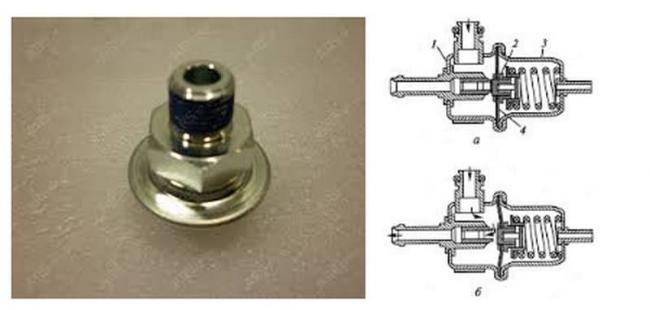

Внутреннее устройство регулятора давления топлива: 1 — корпус; 2 — крышка; 3 — патрубок для вакуумного шланга; 4 — мембрана; 5 — клапан; А — топливная полость; Б — вакуумная полость

Регулятор давления топлива представляет собой мембранный клапан, который в системах с рециркуляцией горючего, устанавливается на топливной рампе. Ну а в системах, где такая рециркуляция не предусмотрена, РДТ размещается непосредственно в топливном баке.

С одной стороны на регулятор давления топлива воздействует специальная пружина, а так же давление во впускном коллекторе. С другой же стороны его поддавливает подаваемое насосом топливо. Когда давление топлива начинает превышать давление пружины и давление воздействующее на клапан из впускного коллектора, мембранный клапан открывается, впуская нужное количество горючего, ну а как только  давление подаваемого топлива снижается, мембрана регулятора давления, закрывается.

Регулятор давления топлива для ВАЗ 2110

Каким бы надежным ни был механический РДТ со временем и его детали изнашиваются и возникают сбои и неполадки в работе данного узла. И сейчас мы рассмотрим основные симптомы таких неполадок.

• увеличение расхода топлива;
• падение мощности двигателя;
• нестабильная работа мотора в режиме холостых оборотов;
• рывки и провалы при ускорении и переключении передач;
• неадекватная реакция машины на нажатие педали акселератора;

Рассмотрим причины основных неполадок РДТ. В первую очередь следует проверить состояние пружины. Со временем она может терять свою упругость, и как следствие, клапан открывается раньше чем нужно. В результате чего, топливо возвращается в бак в больших, чем нужно количествах. Давление в системе падает, и мотор теряет мощность. В таком случае, пружину следует заменить, если конструкция регулятора, это позволяет.

Иногда, особенно при работе с отечественным топливом, мембрана попросту засоряется и не может закрыться полностью или частично. Это опять-таки приводит к снижению давления топлива в системе и всем вытекающим из этого последствиям. В таких ситуациях, опять же если позволяет конструкция РДТ, можно произвести чистку. Но не всегда ремонт помогает, так как износ клапана и его частей, может стать причиной того, что даже после устранения поломки, регулятор не выполняет своих функций в полном объеме.

Реже, но все-таки случаются ситуации, когда регулятор давления топлива просто заклинивает. Мотор в этом случае вообще глохнет, а горючее начинает течь изо всех возможных и невозможных отверстий. Ремонт в подобных случаях, дело малоперспективное и забитый регулятор, проще заменить. Но чтобы регулятор давления топлива засорился до полной непроходимости, топливо должно быть уж совсем никаким, поскольку в системе имеется топливный фильтр, который призван очищать горючее, и раз он так серьезно не справляется, заправочную станцию лучше поменять.

Возможен вариант, когда клапан регулятора давления топлива, забивается частично и начинает работать рывками. Вот эти-то рывки передаются на работу мотора и прекрасно ощущаются водителем, а то и пассажирами автомобиля. В этой ситуации, очистка РДТ имеет гораздо больше шансов вернуть его работоспособность на приемлемый уровень.

В общем-то, электронный регулятор давления топлива, менее восприимчив к качеству горючего и другим механическим факторам, оказывающим отрицательное воздействие на этот узел, но у него имеются и свои слабые места, и характерные уязвимости. С другой же стороны, если не лить в бак автомобиля откровенно плохое топливо, вовремя менять топливный фильтр и вообще заботиться о машине, то любой РДТ будет ходить очень долго.

Читайте также: Что такое регулятор холостого хода или РХХ.

Что касается проверки работоспособности регулятора давления топлива, то в современных автомобилях, оснащенных непосредственным впрыском топлива, такую диагностику можно осуществить исключительно при помощи манометра, подключенного между топливным шлангом и штуцером. Показания прибора сравниваются с эталонными показателями давления для данной модели авто и на основании этого сравнения, можно сделать вывод об исправности и работоспособности регулятора давления топлива.

Но выполнением такой диагностики, должен заниматься квалифицированный специалист, поскольку здесь хватает тонкостей и подводных камней. Собственно и принимать решение о ремонте или замене РДТ, так же может лишь опытный профессионал.  Эффективность ремонта или замены регулятора давления топлива, так же контролируется при помощи манометра. Если же у вас установлен электронный блок контроля давления, то возможно он нуждается в калибровке или другой тонкой настройке. Но здесь уже одного манометра будет явно не достаточно, ибо, тонкая электроника автомобиля для своей настройки нуждается в специфическом оборудовании и столь же специальных навыках.

Читайте также: Признаки неисправности бензонасоса.

Датчик давления топлива (далее — ДДТ) неотъемлемая часть системы топливоподачи для бензиновых и дизельных моторов. В зависимости от конструкции системы в авто может устанавливаться два регулятора, для магистрали низкого и высокого давления.

Исправность регулятора напрямую влияет на качество работы двигателя, неисправный узел снижает моторесурс ДВС на 15 %, ресурс топливного насоса на 50 %.

Принцип работы и конструкция

Регулятор давления топлива (далее — РДТ) монтируется на рампе, для дизельных моторов с подачей топлива по системе COMMON RAIL, бензиновых ДВС местоположения датчика различно. Единственным остается принцип подключения ― патрубок от насоса или монтаж на топливную рейку. Если система предполагает рециркуляцию топлива, характерную для бензиновых инжекторных двигателей, регулятор устанавливается на рампе. Если система не предполагает сброса топлива из рампы, датчик монтируют сразу после топливного насоса.

Конструктивно РДТ состоит из металлической мембраны, которая прогибается под давлением топлива и настроена на определенный диапазон работы и электрической регулирующей части. Электроузел представлен четырьмя тензорезисторами, которые меняют сопротивление элемента в процессе механического воздействия топлива на мембрану.

На некоторых автомобиля присутствует два рдт, на магистралях и высокого и низкого давления. Перед тем, как проверить качество топливной смеси, проводится диагностика обеих деталей замером выходного напряжения. По электроимпульсу от датчиков регулировки ЭБУ формирует сигнал на открывание/закрывание топливного клапана.

Бензиновые и дизельные ДВС имеют одинаковое выходное напряжение на ДДТ около 1.3 В, но различаются параметры давления топлива, которое поступает на форсунки.

Выходное напряжение датчика, В	Давление для дизеля, Бар	Давление бензина, Бар
1.3	45–59	45–59
4.5	2200–2500	200

Где купить

Запчасти и другие изделия для автомобиля легко доступны для приобретения в автомагазинах вашего города. Но существует другой метод, который недавно получил ещё и значительные улучшения. Долго ждать посылку из Китая больше не требуется: в интернет-магазине АлиЭкспресс появилась возможность отгрузки с перевалочных складов, расположенных в различных странах. Например, при заказе вы можете указать опцию «Доставка из Российской Федерации».

Переходите по ссылкам и выбирайте:

Автомобильная пенная насадка для мытья	Тестер тормозной жидкости	VC100 Толщиномер пленок и покрытий
SAMEUO U700 мини-скрытый FHD, 1080P, автомобильный видеорегистратор	KONNWEI KW650 тестер аккумуляторов	Ксеноновые фары OSRAM D1S D2S D3S D4S 66140 66240 66340 CLC

Признаки поломки датчика

Во всех авто после 2000 года выпуска РДТ интегрированы в блок управления двигателем и при любой неисправности на приборной доске загорится «Чек». Существуют старые дизельные моторы, которые комплектуются механическими регуляторами, диагностика элементов проводится планово или после появления сбоя в работе ДВС. Характерные симптомы неисправного датчика:

• Кроме сигнала «Check Engine» выходят следующие коды ошибок: Р0190-Р0194.
• Резкое снижение мощности ДВС, потеря тяги, часто определяется во время обгона, автомобиль не имеет мощности для динамичного ускорения даже до 120 км/ч.
• Перерасход топлива.
• Авто заводится плохо, независимо от того прогрет двигатель или нет.
• Для дизельных ДВС характерно появление провалов на высоких оборотах, когда мотор не реагирует на сброс скорости.

Основная опасность передвижения с поломанным датчиком ― насос начинает работать в аварийном режиме, это приводит к его быстрому износу.

Если после диагностики сканированием обнаружена ошибка Р1181 ― разгерметизация топливной рампы, в первую очередь необходимо проверить регулятор, ошибка может свидетельствовать об износе установочной прокладки.

Причины поломки регулятора находятся в его конструктивных особенностях. Это износ или разрыв мембраны или нарушение электроконтактной группы. Отдельно стоит неисправность проводки. Во время диагностики датчика проверяется состояние клемм соединения, качество кабеля. ДДТ не ремонтируют, элемент меняют на новый, подбирая регулятор под конкретную марку авто и тип топлива.

Средний срок службы датчика от 5 лет. Характерной особенностью детали считается то, что неисправность возникает не за 1 день. Разрыв, растяжение мембраны происходит медленно, в 80 % случаев водители отмечают, что при минимальном износе регулятора практически не было заметно нарушений в работе ДВС. Исключение ― обрыв проводов колодки.

После установки датчика необходимо провести прописку элемента в ЭБУ, чаще это касается не оригинальной запчасти, а аналога.

Как проверить датчик давления топлива

В зависимости от того какая система топливоподачи используется для авто существует три способа проверки датчика на работоспособность без демонтажа топливной рейки:

• механический способ для авто старого образца с резиновыми шлангами сброса топлива для бензиновых ДВС;
• мультиметром;
• манометром.

Демонтаж рейки и последующая диагностика регулятора более надежный способ проверить качество смеси, поскольку вместе с ДДТ проверяются все смежные узлы и проводка. Диагностику в большинстве вариантов проводят на СТО, поскольку потребуется использовать специальный стенд. Самостоятельная диагностика в гараже без демонтажа рейки требует наличия тестера и проводится за 15 минут.

Механическая диагностика регулятора старого образца

Для бензиновых ДВС в системе топливоотвода которых используется резиновый патрубок, датчик расположен на входе в насос. Проверка проводится только на непрогретом моторе.

• Завести двигатель.
• Запомнить характер его работы (неисправный датчик дает троение мотору).
• Пережать плоскогубцами на 1–3 секунды патрубок отвода топлива.

Если неисправность находится в регуляторе, двигатель восстановит свою работу, обороты становятся плавными, пропадают рывки. Если после того, как закрыт отводной патрубок, мотор продолжает работать некорректно, неисправность может находиться в забитых фильтрах, изношенных контактах, датчик при этом исправен.

Диагностика мультиметром

С помощью тестера проверяют работоспособность РДТ и качество питания от колодки. Проверка электросигнала на колодку проводится по шагам.

• Снять с датчика колодку.
• Перевести мультиметр в режим измерения напряжения.
• Установить черный вывод тестера на «минус», красный щуп присоединить к разъему колодки.

Если проход у электричества на датчик ничего не мешает, нет потери напряжения, на экране тестера высветится значение 5 В. Допустимое отклонение ±1 %.

Вторым этапом проверяется качество выходного сигнала от электрической части регулятора. Проверка сигнала от датчика по шагам.

Черный щуп от тестера присоединяется на минусовый вывод АКБ, красный щуп соединяется с сигнальный провод регулятора (чаще провод расположен в колодке посередине в красной оплетке).

Завести мотор, дать поработать 1 минуту на минимальных оборотах холостого хода. В таком режиме оборотов выходное напряжение на ДДТ должно оставаться минимальным 1.3 В.

При увеличении оборотов параметр напряжения от датчика должен увеличиваться до 5 В. Если узел неисправен, на самых высоких оборотах показания могут значительно отличаться как в большую (в 10 % случаев) так и в меньшую сторону. Это приводит к тому, что насос начинает нагнетать топливо и переходит на аварийный режим работы.

Проверка манометром

Для проверки датчика на работоспособность используют манометр, прибор для измерения давления в рампе и патрубках топливной системы, давления воздуха в шинах и прочее. Перед проверкой манометром необходимо отсоединить с системы вакуумный шланг и подключить прибор между штуцером и топливным патрубком.

Перед диагностикой необходимо уточнить значение давления для конкретного автомобиля по мануалу. Рабочее давление для бензиновых моторов колеблется в пределах 2.5–3 Атм. В процессе перегазовки давление опускается на 1–2 % от нормы, исправный клапан удерживает значение в рамках допустимого.

Датчики дизельных систем COMMON RAIL типа BOSCH

Производительные системы прямого впрыска топлива COMMON RAIL от Бош получили большую популярность благодаря эффективности, снижению расхода топлива и надежности. Существует три разновидности систем топливоподачи, каждая из которых оснащается ТНВД определенного класса и уровня:

• с регулировочным клапаном на рампе высокого давления;
• регулировка топлива на патрубке высокого давления при выходе на ТНВД;
• тип «двойной контроль», с двумя РДТ на магистралях высокого и низкого давления.

Точно определить, где находится регулятор, можно после изучения системы топливоподачи конкретного двигателя. Первичную диагностику рекомендуется проводить мультиметром. Оригинальные датчики Бош для COMMON RAIL имеют срок эксплуатации от 10 лет, выходят из строя в последнюю очередь, поэтому при любых нарушениях в режиме работы дизельного мотора диагностику начинают с проверки форсунок, ТНВД, качества дизеля.

Самостоятельно поменять РДТ можно за 15 минут в гараже, процедура достаточно простая. Но чтобы менять элемент необходимо полностью удостовериться, что некорректная работа ДВС связана с выходом из строя регулятора.

Видео по теме

Конструкция современных автомобилей во многом отличается от предыдущих поколений. Это связано с тем, что внутренности легковушек ведущих автокомпаний буквально нашпигованы прогрессивными усовершенствованными системами, работающими слаженно друг с другом. При вероятных отказах работоспособности отдельных узлов проблемы могут становиться глобальными для функционирования авто в целом.

Особая ответственность лежит на топливной системе. Четкая подача горючей смеси в цилиндры и выдерживание рабочих режимов обеспечит стабильную работу двигателю. В такой ситуации автомобилистам нужно знать признаки неисправности регулятора давления топлива.

Принцип работы РДТ

Прежде чем выяснять, как устроен и из чего состоит прибор, необходимо учитывать, где находится регулятор давления топлива. Обычно данный мембранный клапан монтируется на рампе. Последняя представляет собой обязательный элемент ДВС, работающего на принципе распределенного впрыска. В задачи рампы входит подача топлива и перераспределение его по форсункам.

Обнаружить можно клапан давления топлива в рампе или в топливном баке. Второй вариант актуален для конструкции, в которой не предусматривается рециркуляция горючего.

В классическом варианте исполнения регулятор состоит из таких компонентов:

• жесткий металлический корпус;
• блокирующая крышка;
• патрубок для вакуумной системы;
• гибкая мембрана;
• рабочий топливный клапан.

Внутреннее деление пространства происходит на вакуумную и топливную плоскости.

Как работает регулятор давления топлива

С одной стороны в регуляторе давление формируется благодаря пружине и это сочетается с давлением от впускного коллектора. В обратном направлении усилие создается топливным насосом. При превышении сил сжатия пружины и энергии от впускного коллектора открывается мембранный клапан. В данном цикле обеспечивается впуск горючего в необходимом объеме. Далее давление от подаваемого топлива снижается и происходит закрытие мембраны регулятора давления.

Схематически функциональность обеспечивается благодаря особенностям конструкции. В одной из двух камер происходит нагнетание топлива. В оставшейся работает пружинка. Разделены полости мембраной, открывающейся при разнице в давлении.

Важно знать, что некоторые модели современных автомобилей не имеют такой детали, как клапан регулировки давления топлива.

При отсутствии клапана его функции возлагаются на электронный спецдатчик. Он замеряет напряжение в электронасосе, обеспечивающем подачу бензина в систему. Благодаря данному решению удается фиксировать на оптимальном уровне давление, а также заниматься дистанционной регулировкой подачи топлива. Таким образом удается непосредственно управлять насосом.

Разработанная на электрической базе система является весьма точной при сравнении с механическим аналогом. Однако, практика показывает, что «механика» дает больше надежности при эксплуатации в отечественных условиях. Блок в меньшей степени подвергается негативному внешнему воздействию.

Читайте также:  Настройка карбюратора ВАЗ 2107

Признаки неработоспособности прибора

Эксплуатируется клапан в интенсивном ритме. Длительные нагрузки сказываются на его работоспособности. Необходимо своевременно выявлять симптом неисправности регулятора давления топлива, чтобы проводить его замену. Сбои и неполадки определяются в большинстве случаев по косвенным признакам. К подобным факторам относятся следующие явления:

• повышается топливный расход;
• ухудшаются мощностные характеристики ДВС;
• силовая установка теряет стабильность работы на холостом ходу;
• возникают провалы или появляются рывки во время переключения скоростных режимов;
• машина неадекватно отзывается на нажатие педали «газа».

Начинается зачастую проверка регулятора давления топлива с определения качества пружин. Со времени эксплуатации прибора их жесткость снижается. Такое явление негативно отражается на работоспособности, в частности, происходит открытие клапана раньше, чем требует этого рабочий цикл.

Результатом падения жесткости служит отправка топлива в бак в больших количествах, чем это предполагалось конструкторами. Одновременно снижается давление в системе, а двигатель теряет КПД и мощность. Если имеется конструкционная возможность, то проводится замена слабой пружинки.

Оказывает негативное влияние на функционирование также низкое качество отечественного топлива. В результате происходит засорение мембраны, после которого она не может закрываться частично или полностью. В результате также падает топливное давление в системе, что приводит к отрицательным явлениям.

Избавиться от механических засорений можно с помощью чистки. Это осуществляется, если позволяет конструкция аппарата. Стоит учитывать, что ремонт регулятора давления топлива не всегда спасает пользователей. Это случается при значительном износе или выработке клапан в целом либо отдельных его частей. Не всегда удается восстановить работу элемента в полной мере.

Встречаются случаи, когда происходит заклинивание РДТ. При этом движок просто глохнет, а параллельно топливо начинает течь из слабогерметичных стыков. Здесь ремонт является малоперспективным, остается лишь полная замена узла на новый. Если такое случается, то стоит менять заправочную станцию или заранее не заправляться на сомнительных АЗС, также стоит проверить работоспособность топливного фильтра, несправившегося с качественной очисткой.

Нередко случаются частичные потери работоспособности клапанов. В такой ситуации мотор работает рывками, которые водитель прекрасно ощущает во время эксплуатации авто. Иногда их чувствуют и пассажиры. Актуальной будет своевременная очистка проходов, возвращая изделию работоспособность.

Менее восприимчивым к качеству бензина является электронный прибор. Также на него мало оказывают влияние механические факторы. Однако, он не лишен своих недостатков, слабых мест и характерных уязвимостей. Но если избегать ситуаций с некачественным топливом, то можно в большей степени устраниться от потери работоспособности регулятора.

Читайте также:  В чем разница между инжектором и карбюратором

Способы проверки на работоспособность

Проконтролировать состояние РДТ для машин, которые оборудованы непосредственным топливным впрыском, удастся с помощью манометра, рассчитанного на измерение в пределах до 10 атм. Правильное подключение прибора будет в промежуток между выходным штуцером и топливным шлангом.

Выявить расхождения удастся при сравнении показаний с эталонными значениями. Это поможет определить исправность регулятора давления топлива.

На ВАЗовских старых моделях бывалые водители пережимают или полностью отсоединяют перепускной клапан. В этот момент необходимо обращать внимание на силу струи. Чем она выше, тем соответственно больше давление. Для инжекторных ДВС данная методика теряет актуальность, также и в высокой достоверности ее результатов можно усомниться.

При замерах манометром на холостых оборотах нужно откидывать вакуумный шланг. Оптимальными считаются колебания в пределах с 0,3 до 0,7 бар. Когда такое отклонение отсутствует, то можно провести замену вакуумного шланга. При отрицательном результате давление будет близким к нулю, что свидетельствует о неисправности клапана. Последний в такой ситуации требует замены.

Установка нового регулятора давления топлива

В первую очередь для контроля на торце вывинчиваем штуцерную пробку, оснащенную для герметичности уплотнительным кольцом. Визуально контролируем степень изношенности кольца, при необходимости проводим его замену или пробки в сборе.

Выкручиваем зонтик из штуцера. Обычно в этом автослесарям помогает тыльная сторона металлического защитного колпака, свинченного с шины.

Надеваем шланг с манометра на освободившийся штуцер. Для фиксации необходимо воспользоваться качественными хомутами.

При диагностике можно воспользоваться автомобильным манометром. Проворачиваем ключ в зажигании и заводим мотор на холостых оборотах. Предпочтительными значениями являются показания в пределах 285-320 кПа либо 2,85-3,2 кгс/см².

На следующем этапе откидываем патрубок шланга от регулятора и смотрим на показания манометра. Повышение должно достигнуть значений на 20–70 кПа больше от стартового уровня. Когда отсутствует требуемый эффект, то в обязательном порядке проводим замену.

Нужно знать, каким образом понижать давление в системе питания. Придется отвинтить гайку крепления топливной трубки. Также вывинчиваем пару болтов, которыми регулятор фиксируется к раме.

Аккуратно вынимаем штуцер регулятора из полости топливной рампы, чтобы полностью избавиться от него при демонтаже. Заранее нужно откинуть топливную трубку.

Таким образом полный демонтаж завершен. Осталось поставить на свое место новую деталь и проконтролировать ее работоспособность таким же методом, как и предыдущую (манометром). Сборка осуществляется в порядке, обратном разборке.
