Как подключить усилитель к автомагнитоле

18.05.2021Медиаустройства

Если вы желаете, чтобы акустика в вашем авто выдавала качественное звучание с мощным басом, то одной только установки дорогой магнитолы будет недостаточно. Качественная работа акустики зависит от колонок, а также вспомогательных девайсов, таких как сабвуфер и усилитель. Подробнее о том, как подключить усилитель к магнитоле, вы сможете узнать из этого материала.

Подготовительные работы

Как произвести установку и подключение усилителя в авто к штатной магнитоле, если нет линейных выходов, как правильно подсоединить два усилка? Для начала давайте разберем подготовительный процесс. В первую очередь нужно найти место для монтажа.

Как выбрать место?

Чтобы произвести правильное подключение девайса к автомагнитоле, нужно выбрать место, ведь место установки усилка определяет длину проводки. Например, если устройство будет установлен в багажном отсеке, то нужно учитывать, что для подсоединения девайса к аудиосистеме нужно будет не менее 5 м кабеля, а для колонок — примерно 3-5 м. Если вы планируете установить два усилка, то одно из устройств можно установить в передней части и подсоединить к динамикам, а другой — в багажнике и подключить к сабвуферу.

Варианты размещения девайса:

1. В передней части салона или в центральной части, данный способ считается одним из наиболее оптимальных. Его реализация позволит обеспечить хорошую связь с колонками, что в итоге даст возможность расширить параметр переходной частоты. Такой вариант не подходит для малогабаритных автомобилей, он больше подойдет для реализации в крупных седанах, внедорожниках и микроавтобусах.
2. В багажном отсеке. Для выполнения данного способа понадобится больше кабелей, но при этом вы сможете сэкономить место в салоне авто.
3. Если вы являетесь владельцем авто в кузове седан либо купе, то задумайтесь над установкой усилка в задней полке. При этом убедитесь в том, что сама полка прочная и сможет выдерживать большие нагрузки. Для автомобилей в кузове универсал и хэтчбек такой вариант менее подходящий, поскольку в таких авто, как показывает практика, полка обычно держится не так крепко, как в седанах. Соответственно, со временем она может не выдержать вибраций, что приведет к повреждению усилителя.
4. Как вариант, произвести монтаж девайса можно под передним креслом — водительским либо пассажирским. При таком способе вам потребуется меньше проводов для подключения устройства к автомагнитоле, а это важно, ведь чем меньше длина провода, тем более качественным будет звучание. Устанавливая устройство под сиденье, вы также сможете сэкономить пространство в салоне.

Провода для подсоединения

Перед тем, как установить автомобильный усилитель своими руками и подключить в соответствии со схемой, нужно приобрести провода. Правил для подбора проводов нет, но опытом доказано, что самым подходящим вариантом будет установка многожильных медных кабелей. В том случае, если вы занимаетесь подключением впервые, то лучше купить проводку ПВС, найти ее можно в любом тематическом магазине. В частности, для динамиков лучше использовать ПВС 2*2.5, для пищалок — 2*1.5, для сабвуфера размер должен составить 2*4. Помните о том, что многое в данном случае зависит от длины кабеля, а также параметров самих динамиков — если кабель будет более длинным, то нужно, чтобы он также был более толстым.

Не нужно подключать провода к автомагнитоле и к массе, это приведет к потерям качества звучания, лучше всего подсоединять проводку к аккумуляторной батарее. Причем положительный провод в любом случае следует подсоединить через предохранительное устройство, номинал детали должен соответствовать той, что установлена на усилителе. Если говорить о дополнительных предохранительных элементах, то установка такого девайса осуществляется не далее, чем в 30 см от аккумулятора (автор видео — Виталий Галанкин).

В том случае, если по каким-то причинам проводку ПВС вы купить не можете, можно использовать акустическую проводку. Они не могут похвастаться качеством передачи звука, как многожильные кабеля, но для установки простой акустики в автомобиле вполне подойдут. Что касается межблочных проводов, то есть вы хотите в итоге получить качественное звучание с мощным басом, то такие кабеля нужно приобретать отдельно. Выбор производителей проводки на рынке просто огромный, но судя по отзывам, наиболее оптимальным вариантом являются изделия от компаний Чернов и DAXX. Не забывайте о том, что именно от качества межблочных проводов зависит качество звучания акустики в целом.

Инструкция по установке и подключению усилка

Как поставить усилитель в машине и что при этом следует учитывать? Расположение усилка не играет особой роли в качестве воспроизведения музыки, в частности, если для его подключения вы будете использовать качественную проводку. Подробно процесс монтажа и подсоединения описан ниже.

Инструменты и материалы

Для выполнения работ вам понадобится следующее:

• монтажный комплект проводки;
• отвертки с крестовым и плоским наконечниками;
• острый нож, подойдет канцелярский.

Этапы

Как правильно произвести монтаж, и как подсоединить усилитель:

1. Для начала надо произвести укладку и подсоединение межблочных кабелей от аудиосистемы прямо к девайсу. Место монтажа усилка определяете в соответствии со своими предпочтениями. В том случае, если усилок будет четырехканальным, то для подключения вам потребуется две пары кабелей, соответственно, если на 2 канала — то одной пары хватит.
2. Далее, необходимо будет подключить силовые провода к девайсу, в частности, речь идет о положительных и отрицательных кабелях. Как мы уже сообщили, лучшим вариантом будет прямое подсоединение контактов этих кабелей к выводам на аккумуляторе. Сам управляющий провод нужно подключить к аудиосистеме авто.
3. Если вы решили установить усилитель в багажный отсек транспортного средства, то прокладывать кабеля нужно в тех местах, где уже имеется проводка, к примеру, от оптики. Все современные автомобили оснащены технологическими каналами для укладки проводки, это даст возможность дополнительно заизолировать проводку от негативных воздействий.
4. Отдельно нужно сказать конкретно о подключении проводки. Разумеется, устанавливая усилок, вы хотите, чтобы качество звучания было как можно более высоким, соответственно, для этого нужно, чтобы сигнал поступал на динамики без потерь. В свою очередь, чтобы избежать возможных потерь, то лучше дополнительно приобрести акустические клеммы и подключить проводку с их помощью. Важно проследить за тем, чтобы сам контакт на проводе был максимально надежным. При отсутствии клемм придется обойтись и без них.
5. В том случае, если вы знаете, что используете некачественные провода, то чтобы как-то улучшить ситуацию, нужно дополнительно добавить в схему конденсатор.

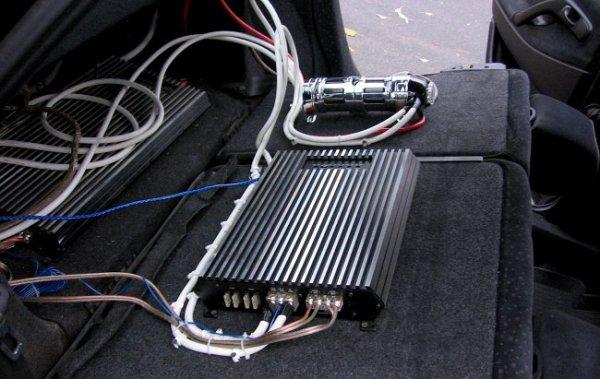

Фотогалерея «Самостоятельная установка и подсоединение усилка»

Цена вопроса

Цена на такой девайс зависит от множества факторов, начиная от его технических характеристик и заканчивая производителем устройства. Стоимость самых дешевых вариантов на сегодняшний день составляет около 2500-3000 рублей. Устройства средней ценовой категории обойдутся покупателю примерно в 4-10 тысяч рублей. Более дорогие варианты стоят от 15 тысяч рублей и выше.

 Загрузка …

Видео «Наглядное пособие по подключению усилителя в авто»

Как все сделать правильно и не ошибиться при выполнении этой задачи и какие нюансы следует учитывать — подробное пособие приведено в ролике ниже (автор — Pavel Cherepnin).

Все когда-то делают что-нибудь в первый раз. Когда дело касается автомобилей и электроники, лучше «семь раз отмерить» (почитать наш FAQ) прежде чем начать что-то делать, так будет проще и дешевле в итоге ? Я уже писал раньше о том как выбрать место для установки авто усилителя.  Сегодня мы поговорим о том как правильно подключить автомобильный усилитель.

Предположим, что вы уже выбрали автомобильный усилитель, и нашли в вашем автомобиле хорошее место для его установки. Теперь нам нужно провести хорошую силовую проводку для питания усилителя, подключить акустику к нашему усилителю и подвести сигнал от головного устройства (магнитолы). Теперь обо всем по порядку.

 1. Силовая проводка для авто усилителя.

Многие кто первый раз сталкиваются с автозвуком бывают сильно удивлены толщиной проводов, используемых для питания автомобильной аудиосистемы. Конечно, в обычной жизни таких проводов не встретишь, кроме провода на стартер и проводов от сварочного аппарата ?  Дело в том что автомобильные усилители обладают приличной мощностью и потребляют от бортовой сети довольно большой ток. Например, усилитель мощностью 4 х 50Вт будет потреблять (очень упрощенно) 200/12 (напряжение бортовой сети)=17А. Впечатляет? Поэтому, для того чтобы доставить к усилителю необходимый ток нам нужны провода с большим сечением. Как выбрать провод для питания авто усилителя читайте в этой статье.

Вот типичная схема подключения автомобильного усилителя. Силовая проводка подключается напрямую к аккумулятору автомобиля. В большинстве случаев аккумулятор стоит под капотом автомобиля а усилитель где-то в салоне. Таким образом, плюсовой провод проходит через стенку моторного отсека и через весь салон автомобиля. Необходимо защитить провод специальным предохранителем, установленным как можно ближе к аккумулятору (не далее 30см). Как выбрать предохранитель читайте здесь.

Также необходимо защитить провод дополнительной изоляцией, чаще всего для этого используют гофрированную трубку (тюбинг). Особое внимание следует обратить на место прохода провода через стенку моторного отсека. Аккуратно проведите провод через одно из отверстий для проводов, обычно с резиновой заглушкой. Или используйте переходные пластиковые втулки для проводов, как на нашей фотографии. Сделайте все для того чтобы провод не попал на металл и не перетерся.

Аккуратно проложите провод по салону, так чтобы он не попал под движущиеся детали (руль, педали, полозья сидения — не смейтесь, есть и такие ошибки!).

Протянув провод  по салону, подключайте его к плюсовой клемме усилителя. Минусовую клемму подключите к кузову автомобиля таким же по сечению как и плюсовой проводом. Выбирайте надежное крепление, не используйте саморезы, только болты и хорошо зачистите место контакта от краски.

Вот слева фото клемм питания типичного усилителя. Мы подключаем наш плюсовой провод от аккумулятора к клемме +12V, минусовой провод от кузова к клемме GND (ground — земля). Третья клемма «remote» служит для подключения управляющего провода от магнитолы. На этом проводе появляется +12V при включении магнитолы и таким образом магнитола управляет включением усилителя. Обычно на магнитолах это провод синего цвета или синего с белой полосой.

Еще неплохо (не обязательно но будет лучше если вы это сделаете) установить автомобильный конденсатор. Зачем нужен конденсатор в автомобильной аудиосистеме и как его правильно выбрать читайте в этой статье.

2. Протягиваем сигнальный провод от магнитолы.

Теперь нам необходимо подать музыкальный сигнал с нашего источника звука (магнитолы) к нашему усилителю. В большинстве случаев мы будем брать сигнал с линейного выхода (Line Out) магнитолы («колокольчики» на задней панели). Вот как это выглядит:

У различных магнитол может быть разное количество линейных выходов. Максимум их три пары (не считая мультимедийных центров где их может быть больше) — это выходы Front, Rear, Sub т.е. линейные выходы для подключения усилителя фронтальных, тыловых акустических систем и сабвуфера. Выбираем соответствующий выход (выходы). Сюда мы подключаем специальный экранированный межблочный кабель. Выбор межблочного кабеля — материал для отдельной статьи, здесь я ограничусь советом -не экономьте на «межблочнике», выбирайте наиболее качественный насколько вам позволяет бюджет.

Также нам необходимо протянуть провод управления усилителем, о котором мы говорили раньше. Это можно сделать вместе с межблоком, более того в некоторых межблочных проводах уже встроен такой отдельный провод. С одной стороны провод управления подключается к магнитоле (обычно синий или синий с белой полосой провод), с другой стороны к усилителю. «Толстый» провод (большого сечения) выбирать смысла нет, т.к. ток по этому проводу пойдет совсем небольшой.

Теперь самое главное, на чем часто попадаются новички: протягиваем межблочный провод вдали от всех силовых проводов!!! Например, если в машине основной жгут проводов идет по левой стороне и мы протянули там же наш силовой провод от аккумулятора, то тяните межблочник справа! Или под ковром по центру, там меньше всего вероятность «поймать» помехи от силовой проводки.  Если вы протяните сигнальный провод вместе с силовым, вы 100% получите наведенные от силовой проводки помехи в виде тресков, завывания и прочей ерунды при работе двигателя. Придется все переделывать. Так что подумайте об этом заранее. Иногда, в особо тяжелых случаях межблочные провода даже приходится проводить через потолок , настолько много в машине источников помех. Это касается в основном современных машин премиум-класса, установку усилителя в такой машине лучше сразу доверить профессионалам.

Если вы устанавливаете 2-х канальный усилитель то вам понадобится двух канальный межблок, если четырех канальный то нужно два двухканальных или вот такой четырехканальный. Что делать если у вашей магнитолы всего одна пара линейных выходов (как на нашей картинке выше) а вам нужно подать сигнал на четырехканальный усилитель? Тогда вы можете использовать так называемые Y-адаптеры (разветвители). Такой разветвитель имеет один вход и два выхода на каждый канал, таким образом мы получаем две стерео пары из одной. Смотрите иллюстрацию:

Нормальные современные усилители (Audison например) имеют возможность внутреннего параллельного подключения входов, таким образом Y-адаптер вам не понадобится.

Вы можете также взять сигнал напрямую с выходов магнитолы на динамики (сигнал высокого уровня) в том случае если у вашей магнитолы нет линейных выходов. Большинство современных усилителей имеют соответствующие входы для этого (Hi level input). Подключаем обычными акустическими проводами, соблюдая полярность и не путая левый канал с правым:

Существуют различные схемы подключения автомобильных усилителей. Мы разбили примеры подключения по количеству каналов усилителей:

Варианты подключения одноканального усилителя (моноблока)

Подключение двух канального усилителя

Подключение четырех канального усилителя

 3. Протягиваем и подключаем провода на акустику

Теперь вам необходимо подключить вашу акустику к усилителю. Используем для этого акустические провода.  Теме выбора акустического провода придется посвятить отдельную статью, об этом позже.

Протягивать акустический провод можно не особо опасаясь наводок, можно вместе с остальной проводкой. Поймать наводки на акустический провод практически невозможно, проще всего «словить» наводки на кроссовер акустики, поэтому тщательно выбирайте место расположения кроссовера вдали от скопления проводов, блока предохранителей и т.д.

Единственная сложность с акустическим проводом (но на современных автомобилях это может быть не просто сложность а СЛОЖНОСТЬ!!) это протяжка акустического провода в двери. Дело в том что по современным технологиям изготовления автомобилей проводка идущая из салона в дверь имеет разъем в районе резиновой переходки. Иногда производители не забыли о нас установщиках и оставили в разъеме место под дополнительные провода. Но в большинстве случаев места под «лишние» провода отсутствует. Поэтому в разъемах приходится сверлить дополнительные отверстия, очень аккуратно. Смотрите как это выглядит (разъем двери VW Passat B7):

В этом деле необходима определенная сноровка, главное не повредить разъем так как восстановление может быть очень сложным и дорогостоящим. Ну и конечно, снимите клемму с аккумулятора перед этим.

Продолжение следует!!!

168004 Всего20 Сегодня

Домашний усилитель из автомобильного

Чтобы задействовать автомобильный усилитель дома, нам понадобиться блок питания и акустические колонки (сабвуфер по желанию).

Предупрежу сразу, что потребляемый ток некоторых автомобильных усилителей подходит к планке в 40А! Это очень большой ток. Поэтому найти подходящий блок питания на 12V и током 30 – 40 А смогут не все:)

Но для питания автоусилителя сгодится компьютерный блок питания формата AT и ATX. Некоторые модели компьютерных БП могут отдавать по шине +12V значительный ток. Судя по характеристикам самых дешёвых моделей, которые продаются сейчас в магазинах – это 12А. Топовые, дорогие модели выдают по 50 – 70А!

Вот такой блок выдаёт на выходе +12V ток 14А.

Как определить? Смотрим характеристики блока питания, строчку “мощность по линии 12V”. Видим, например, 200 Вт. Делим 200 Вт на 12, получаем максимальный ток по шине 12V ~ 16 ампер. Если блок питания на руках, то смотрим наклейку на корпусе. Там обычно указываются все параметры блока, в том числе и максимальный ток на каждую шину.

У всех пк’шных блоков питания жёлтые провода, идущие на MOLEX и SATA разъёмы – это +12V, а чёрные – это минус (общий, GND). Подробнее об использовании блоков питания от ПК я уже рассказывал.

Если вы нашли блок питания на меньший ток, например, как я на 12V (10А), то расстраиваться не стоит. Усилитель просто не сможет работать на “полную катушку”, будет играть тише. Теперь о подключении.

На корпусе автоусилителя имеется 2 клеммы для подключения питания. Минус питания подключается к клемме GND, а на клемму +12V заводим плюс питания. В результате усилитель находится в спящем режиме (Stand by). Чтобы перевести усилитель из ждущего режима в рабочий, нужно подать +12V на клемму REM (Remote – “управление”). Кидаем перемычку с клеммы +12V на клемму REM. Затем включаем блок питания.

Как известно, у автомагнитол имеется специальный выход (обычно синего цвета). Он есть у большинства современных магнитол, и служит для включения активных антенн, выдвижения антенн и включения внешних усилителей и сабвуферов. Если включить автомагнитолу, то на этом выходе появляется напряжение +12V. Ток нагрузки этого выхода небольшой, порядка 100 – 120 мА.

Кстати, при монтаже усилителя в автомобиле, бывает так, что управляющий (синий) провод уже задействован, например, на ту же активную антенну. Как быть? Тогда можно подавать напряжение +12V на клемму REM через кнопку с фиксацией, а саму кнопку разместить на панели автомобиля. Такой же приём можно реализовать и дома. Просто в разрыв провода +12V – – -> REM ставим обычный тумблер или рокерный выключатель. Такие продаются в любом магазине автотоваров.

Внимание! Так как ток потребления автоусилителя может достигать 40 и более ампер, то подключать его к блоку питания следует медными проводами с сечением 6 – 10 мм². По возможности, соединительные провода сделать покороче. Это в идеале. На практике, если не будете “загонять” усилитель на максимальный режим, подойдут обычные провода с сечением 1,5 – 2,5 мм².

В качестве источника звукового сигнала может сгодиться рядовой MP3-плеер. Также потребуется переходник с 3,5 мм. джейка на “тюльпаны”.

При наладке усилителя не стоит забывать, что на его панели есть регулятор входного уровня сигнала – “LEVEL”. Это – не что иное, как регулятор громкости, наподобие тех, что имеется у аналоговых магнитол или кассетников.

При уровне в 0,2V на вход поступает максимальный уровень сигнала – усилитель будет работать громче. Если вывернуть ручку переменного резистора на 8V, то на вход поступит минимальный сигнал от плеера. Естественно, уровень сигнала можно выставить и регулятором громкости самого MP3-плеера.

У многих усилителей регулятор уровня входного сигнала имеет только указатель в виде стилизованной стрелочки или указателя.

В зависимости от комплектации автоусилителя, его можно применять по-разному. Простейший пример.

В большинстве усилителей есть переключатели режимов работы фильтров (кроссоверов). Например, у автоусилителя CALCELL я обнаружил переключатель X-OVER SELECTOR (у других моделей может быть переключатель BASS/ FLAT/ TREBLE и аналогичные). При выборе режима задействуется соответствующий фильтр – LP (40Hz – 160Hz), HP (40Hz – 600Hz). Режим OFF выключает все фильтры (он же FLAT).

В режиме FLAT никакой коррекции сигнала не происходит. Грубо говоря, что пришло на фильтр, то и вышло.

Если выбрать режим LP, то входные фильтры срезают все частоты выше 40 – 160 Гц и оставляют только низкие звуковые частоты. Такой режим подойдёт для работы на сабвуфер.

Фильтр работает сразу на два из 4 каналов усилителя, например, на фронтальные колонки (FRONT). Такие переключатели есть и у 2 других усилителей – тыловых (REAR). Деление усилителей на FRONT и REAR условно. Если детально рассмотреть схемотехнику аппарата, то окажется, что все четыре усилителя в его составе одинаковы как сиамские близнецы. Но суть не в этом.

Все автоусилители могут работать в режиме моста (Bridge). Это когда два усилителя работают на один динамик или колонку. При этом мощности складываются. Таким образом, при наличии 4-канального автоусилителя можно смонтировать стереосистему с сабвуфером 2+1(sub).

Достаточно 2 канала усилителя включить в мост и подключить к НЧ-динамику, он будет выполнять роль сабвуфера. При этом переключателем режимов выбираем режим LP и выставляем нужную частоту среза для сабвуфера. В результате мы получим полноценный сабвуфер. Оставшиеся 2 канала можно задействовать для усиления правого и левого фронтального канала. Для них режим ставим OFF.

Вы когда-нибудь задумывались над тем, почему в акустических системах всегда применяют один, но мощный сабвуфер? Дело в том, что на низких частотах человеческое ухо плохо воспринимает стереоэффект. То есть уху “по барабану” откуда грохот. Но чтобы ухо нормально воспринимало НЧ-звуки вместе с другими (СЧ и ВЧ), звуковая мощность должна быть в 2 раза больше, чем правого (R) и левого (L) каналов в отдельности. Именно поэтому, сабвуфер и нужно включать в режим мост. Думаю, это понятно.

В этом маленьком мануале не была раскрыта тема акустики. В любом случае, при подключении динамиков и колонок к автоусилителю надо помнить о том, что сопротивление их должно быть не менее 2 – 4 Ом. Если хотите узнать, как правильно соединить несколько динамиков, то загляните на эту страницу. Также советую ознакомиться с устройством динамика и его основными параметрами.

Прежде чем что-либо подключать, обязательно читаем инструкцию к вашему усилителю!

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:

• Щелевой привод DVD плеера. Устройство и разборка.

• Ремонтируем музыкальный центр Samsung MAX-VS720.

• Ремонт видеорегистратора своими руками.

Для того, чтобы полноценно насладиться звучанием автомобильной акустической системы, не достаточно правильного выбора аппаратуры. Важным аспектом качественного звука является и правильная установка динамиков к усилителю. Как подключить колонки к усилителю в машине? Если установка сабвуфера и усилителя рассчитывается из мощности и месторасположения, то схема подключения автомобильных динамиков к усилителю имеет ряд дополнительных нюансов, которые играют важную роль.

Особенность процесса подключения колонок через усилитель в авто

Чтобы система акустики поражала чистотой и оттенками звучания, нужно создать единую сеть. Она не получится без монтажа усиленной проводки, которая должна обладать большим сечением, поскольку, когда станет расти мощность звука, что исходит от динамиков, увеличиваются и другие технические характеристики. Изменяются параметры тока и напряжения. Для построения сети покупается силовой кабель и предохранитель, который не допустит короткого замыкания.

Проводка устанавливается в двери и направляется к динамикам. Она проходит через особые гофры или через присутствующие отверстия, предусмотренные по технологии. Закрепление кабеля производится аналогично штатной схеме, поскольку при укладке ее уже рассчитаны параметры, которые способны обеспечить достаточную безопасность.

Протягивают таким же способом проводку ко всем дверям, на которые будут ставиться динамики. После окончания работы кабель, что предусматривался в машине компанией, демонтируется.

При подключении колонок через усилитель в авто нужно не забыть о том, что этот прибор должен получать питание от бортовой сети. Для этого силовой кабель ведут в отделение, в котором установлен мотор. Если аппарат размещается в багажнике, провод направляется через салон, так чтобы не случилось замыкания из-за его соприкосновения с любым другим.

Подключения колонок также предусматривает:

• Подсоединение силового кабеля к аккумулятору, где важно не спутать «плюс» с «минусом». У первого должен быть прямой контакт с АКБ, второй идти к кузову.
• Зачистку и изолирование концов проводки.
• Обесточивание усилителя для закрепления полученной жилы в клемму.

Смотрите видео о подключении усилителя в автомобиле.

Что понадобится

Перед началом монтажа требуется подготовить материалы:

• изоляционная лента;
• металлические трубки для соединения шнуров;
• коммутационные детали для подключения к электрическим цепям автомобиля;
• акустические и электрические шнуры с зажимами;
• крепежные элементы для кронштейнов.

Какую магнитолу рекомендуете покупать:

• Pioneer 50%, 5320 голосов

  5320 голосов 50%

  5320 голосов — 50% из всех голосов

• Alpine 14%, 1524 голоса

  1524 голоса 14%

  1524 голоса — 14% из всех голосов

• Kenwood 11%, 1200 голосов

  1200 голосов 11%

  1200 голосов — 11% из всех голосов

• Sony 9%, 919 голосов

  919 голосов 9%

  919 голосов — 9% из всех голосов

• JVC 7%, 729 голосов

  729 голосов 7%

  729 голосов — 7% из всех голосов

• Другую… 4%, 422 голоса

  422 голоса 4%

  422 голоса — 4% из всех голосов

• 169 голосов 2%

  169 голосов — 2% из всех голосов

• Prology 2%, 168 голосов

  168 голосов 2%

  168 голосов — 2% из всех голосов

• Mystery 1%, 160 голосов

  160 голосов 1%

  160 голосов — 1% из всех голосов

• Soundmax 1%, 97 голосов

  97 голосов 1%

  97 голосов — 1% из всех голосов

Всего голосов: 10708

Голосовало: 9080

13.11.2019

×

Вы или с вашего IP уже голосовали.

Перечень дополнительного оборудования, предполагаемого к установке, зависит от финансовых возможностей и предпочтений владельца. При этом важно помнить, что от характеристик усилителя зависит дальнейшая работа акустики. Например, если подключить саб к 2-канальному усилителю, то потребуется урезать частотный диапазон воспроизведения для 2 каналов. В этом случае рекомендуется установить 4-канальный блок, задействовав тыловые выходы для коммутации сабвуфера мостом.

Инструменты

Для установки оборудования и коммутации соединительных шнуров потребуются инструменты и материалы:

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

• бокорезы для нарезки кабелей и удаления изоляции;
• отвертки и гаечные ключи для демонтажа пластиковых обшивок;
• соединительные хомуты;
• тестовый прибор для проверки целостности цепей питания;
• дополнительные клеммы и инструмент для установки наконечников.

Как выбрать сечение провода

Поскольку внешний усилитель потребляет ток до 40-50 А (зависит от модификации), то необходимо подобрать подходящий силовой кабель для подключения. Для расчета сечения потребуется выяснить значение номинальной мощности оборудования, которое указывается в инструкции по эксплуатации и на заводской этикетке. Суммарное энергопотребление равняется произведению мощности на число задействованных каналов. Например, при подаче на 1 громкоговоритель сигнала мощностью 50 Вт, суммарное потребление на 4 канала составит 200 Вт.

Затем требуется вычислить длину шнура, идущего до аккумуляторной батареи. На основе полученных цифр по таблице выбирается многожильный медный кабель с требуемым сечением. Рекомендуется брать провод с запасом 10-15%, что позволит безопасно подсоединить усилитель в машине. Использовать алюминиевые жгуты или элементы с омедненной поверхностью не рекомендуется.

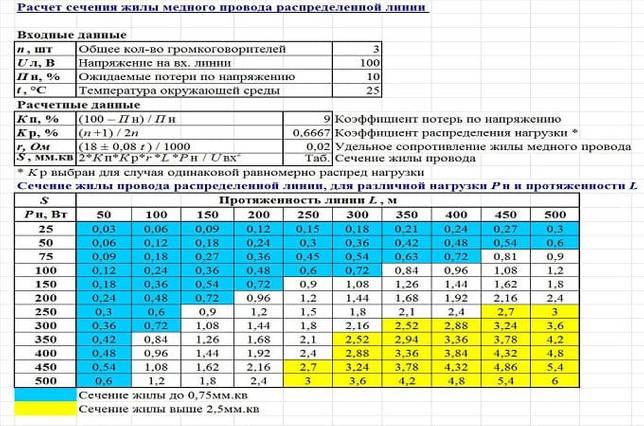

Для соединения акустических компонентов применяются межблочные кабели, поставляемые совместно с изделиями. Для улучшения качества звука рекомендуется приобретение улучшенных шнуров, оборудованных качественными коммутационными элементами. Соединительные акустические кабели имеют стандартную конструкцию, отличаются только качеством используемых материалов.
