Автомобиль оборудован системой отопления и вентиляции, которая служит для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий. В систему отопления и вентиляции входят:

1. отопитель.
2. вентилятор отопителя.
3. датчик температуры воздуха в салоне.
4. корпус воздухораспределителя.
5. воздуховоды.
6. дефлекторы.

Воздух из отопителя поступает в корпус воздухораспределителя, а затем в воздуховоды. По ним воздух подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к ногам водителя и пассажиров.

Особенности строения печки в автомобиле Приора

На авто с неработающей печкой мало кто сможет провести много времени в зимний период. Такую поломку нельзя и не получается откладывать надолго. Можно запросто во время длительной поездки сильно замерзнуть и простыть. Стоит обратиться к специалистам, которые устранят эту проблему. Однако, если есть желание справиться самостоятельно, нужно изучить особенности этой части машины. Осознание принципа работы и месторасположения всех частей позволит без помощи посторонних устранить поломку в домашних условиях.

Что следует предпринять, если в автомобиле Лада Приора плохо работает отопление

Часто российские автолюбители, которые эксплуатируют Ладу Приору, жалуются, что плохо работает печка, в салоне транспортного средства прохладно, подмерзают боковые и лобовые стекла автомобиля. Для того, чтобы понять, почему перестала работать печка на Приоре, рассмотрим устройство всей системы обогрева на автомобилях этой модификации.

Печка дует холодным воздухом приора температура 90

Как известно, «Приора» — это глубокий рестайлинг предыдущей модели – 2110-й. Поэтому большинство узлов и агрегатов перешли с «десятки», в том числе и устройство системы отопления и вентиляции салона. Большая часть основных деталей данной системы – «десяточные».

Как устроен отопитель на Ладе Приоре

С неработающей печкой сильно не покатаешься в холодное время года, поэтому её ремонт не получится отложить в долгий ящик. Если нет желания обращаться к специалистам, а хочется сделать всё самостоятельно, то изначально потребуется изучить устройство печки Приора без кондиционера или с кондиционером, в зависимости от модели автомобиля. Также внимания требует электросхема отопителя Приора.

Почему плохо греет печка Лада Приора и что делать

В том, что печка «Приоры» на 95% схожа с «десяткой» можно увидеть по каталожным номерам:

1. Отопитель в сборе (2170-8101012 или 2111-8101012-10).
2. Моторедуктор распределения воздушного потока (2170-8127100). Распределяет потоки воздуха в ноги/лицо/ветровое стекло. Находится внутри торпедо.
3. Датчик температуры воздуха в салоне (11186-8128050). Находится на потолке.

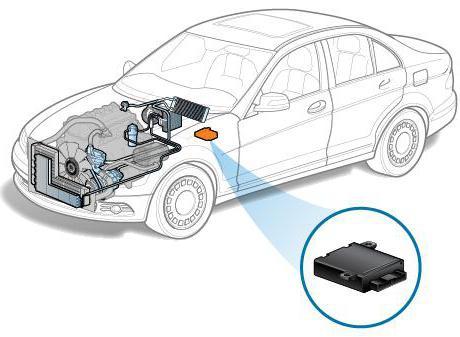

4. Контроллер управления отопителем (КУО) или блок управления печкой (21703-8128020). Блок на котором водитель задает параметры работы печки. Располагается на панели.
5. Резистор добавочный или дополнительный резистор (2123-8118022). Определяет скорость вращения вентилятора печки. Закреплен в моторном отсеке.

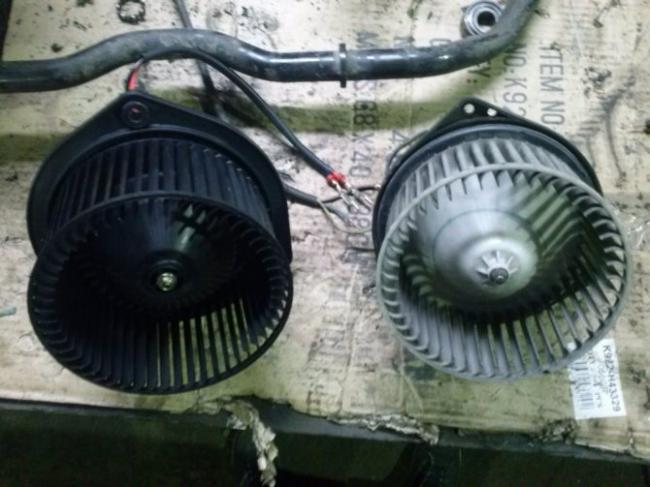

6. Электровентилятор отопителя (2111-8118020). Находится под капотом.
7. Моторедуктор заслонки отопителя (2110-8127200). Распределяет потоки воздуха в салон (улица/радиатор печки). Внутри отопителя в сборе.
8. Фильтр воздушный (2110-8122020).
9. Радиатор печки (2110-8101060). Располагается внутри отопителя.

Неисправность одного из этих элементов вызывает проблемы в работе печки.

Решение проблемы плохого обогрева печкой на Ладе Приоре

Если в автомобиле плохо греет печка (Приора нас интересует больше всего в этот момент), то водителю и пассажирам эта ситуация доставляет массу неудобств. В летнее время эта проблема неактуальна, потому никто особо не беспокоится о том, в каком состоянии находится отопитель. И только с наступлением холодов подавляющее число автомобилистов озадачиваются проблемой неработающей отопительной системы.

Отопление и вентиляции салона | Раздел 1. Устройство автомобиля Лада Приора ВАЗ 2170

Отопитель располагается в моторном отсеке в области правой облицовки ветрового окна. Крепится он к щитку передка. Вход в отопительную систему занят фильтром, который отвечает за очистку воздуха, используемого для отопления и вентиляции.

Конструкция печки Приора состоит из ряда элементов:

• крышка от фильтра;
• фильтр, который используется для отопления и вентиляции;
• корпус с отопителя;
• микромоторедуктор;
• радиатор;
• дополнительный резистор на вентиляторе;
• вентилятор.

Доработка печки приора своими руками

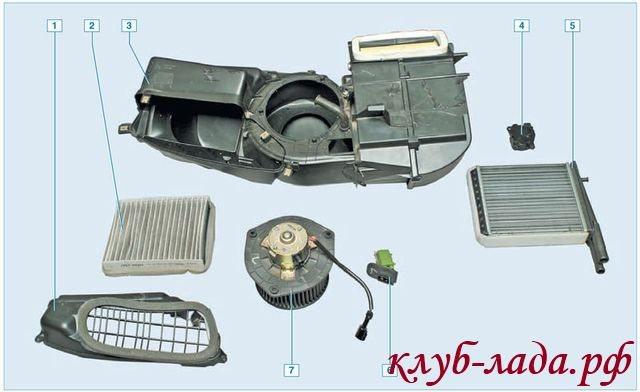

Элементы системы отопления ЛАДА Приора

1 — крышка фильтра; 2 — фильтр системы отопления и вентиляции; 3 — корпус отопителя; 4 — микромотор-редуктор заслонки отопителя; 5 — радиатор отопителя; 6 — дополнительный резистор вентилятора отопителя; 7 — вентилятор отопителя

Детали отопителя: 1 — винт 1/76691/01; 2 — радиатор 2110-8101060 отопителя; 3 — кожух 2111-8101025 отопителя левый; 4 — заслонка 2110-8101538 управления отопителем; 5 — кожух 2111-8101024 отопителя правый; 6 — корпус воздухопровода 2111-8119124 промежуточный; 7 — винт 1/76692/01; 8 — корпус 2111-8119026 воздухозаборника нижний; 9 — скоба 2108-8101110; 10 — кронштейн 2111-8119102 правый; 11 — винт 2114-5325388; 12 — фильтр 2111-8122020 воздушный; 13 — корпус 2111-8119025 воздухозаборника верхний; 14 — крышка 2111-8119116 фильтра; 15 — винт 1/76702/01; 16 — винт 1/76691/01; 17 — резистор 2123-8118022 добавочный; 18 — винт 2123-6302332;19 — винт 2114-5325388; 20 — патрубок 2123-8118096 подвода воздуха; 21 — электровентилятор 2111-8118020 отопителя; 22 — скоба 2108-8101110; 23 — моторедуктор 2110-8127200 заслонки отопителя; 24 — винт 1/76691/01

Лада Приора без кондиционера

В Приоре без кондиционера имеется система, которая обеспечивают максимально комфортную температуру внутри транспортного средства – это обогрев. Она имеет следующий состав:

• отопитель расположен в отделении, отведенном для мотора, с правой стороны. На входе этого элемента находится специальный фильтр, он очищает воздух, который будет использоваться в будущем для нагрева;
• вентилятор расположен в задней части транспортного средства напротив клапанов;
• датчик температуры, который находится в салоне, устанавливается в накладку для обивки потолка салона;
• корпус, отвечающий за распределение воздуха. С его помощью можно направить поток на боковые части автомобиля, в центр салона или на подогрев ног;
• дефлекторы.

Подогретый поток воздуха изначально находится в обогревателе, после достижения нужной температуры попадает в распределитель, который направляет его в существующие воздуховоды, а именно:

• на решетки обдува переднего и бокового стекол;
• на дефлекторы;
• на уровень ног.

Зависимость функционирования печки в Приоре от системы охлаждения двигателя

Основная проблема, почему не работает печка на Приоре, – это неисправность в системе охлаждения двигателя. Поэтому начинать поиск других поломок следует после проверки охлаждающего устройства двигателя:

• начинайте ревизию с уровня жидкости расширительного бочка. Нормой считается уровень между отметками «минимум» и «максимум». Если вам приходится постоянно доливать антифриз в бачок, значит, где-то возникла утечка. Сразу же проверьте все патрубки на наличие повреждений, а также посмотрите, хорошо ли затянуты хомуты. Многие водители прибегают к небольшой хитрости, чтобы теплый воздух быстрее начал дуть в салон, нарочно удерживая уровень охлаждающей жидкости на минимуме. Чем меньше ее, тем она сильнее нагревается;
• второй этап – проверка циркуляции жидкости в системе охлаждения. Если циркуляция слабая или вообще отсутствует, значит, проблема в помпе. Возможно, она перестала работать, и требуется ее замена. Также причиной может быть засор в системе охлаждения, и ее необходимо прочистить;
• следующий шаг проверки – это обследование термостата. Нужно прогреть двигатель до 75° С и потрогать верхний радиаторный патрубок. Если он остался холодным, значит, термостат сломан, и необходима его замена;
• бывает, что печка работает, но дует холодный воздух. В этом случае проблема – наличие воздуха в самой системе охлаждения, его необходимо удалить.

Если с охлаждением все в порядке, можно приступать к диагностике самого агрегата на Приоре.

Подготовительный этап

Устранение неисправностей работы отопителя следует начинать при условии, что силовой агрегат и система охлаждения двигателя в порядке, чтобы исключить их влияние. Для этого надо убедиться в том, что тосол залит в должном количестве, двигатель исправен и функционирует нормально. И после этого уже выяснять, почему же печка на «Приоре» не работает. Вначале следует проверить уровень охлаждающей жидкости в расширительном бачке. Далее нужно запустить двигатель и прогреть его до рабочей температуры. После этого надо проверить исправность термостата — пощупать толстые шланги, которые идут от него к радиатору автомобиля.

Верхний должен постепенно становиться горячим. Если резиновый патрубок все еще холодный, значит, термостат неисправен. В этом случае продолжать работу можно только после замены данного элемента. Благо его стоимость невелика.

Еще одна причина, по которой мотор может не прогреваться до рабочей температуры, – негерметичная крышка расширительного бачка. Она должна держать избыточное давление в системе. Часто простой заменой этой крышки удается полностью избавиться от проблем.

На «Приоре», в отличие от «десятки», организация системы охлаждения выполнена по-иному. И формирование воздушной пробки там практически исключено. Возникнуть она может при негерметичности системы либо при заливании тосола в полностью пустой расширительный бачок. Устраняется это достаточно просто. Надо на прогретой машине заехать передними колесами на какую-нибудь горку и энергично погазовать на месте. Крышку расширительного бачка при этом следует снять.

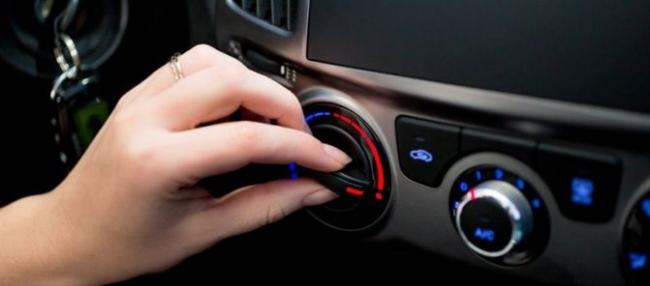

Возможные причины подачи холодного воздуха

Распространённой является ситуация, когда дует холодный воздух из печки Приоры, причина этому может быть не одна. Именно в определении неисправности и заключается главная проблема. Причин того, что не дует печка на Приоре, может быть несколько:

1. Поломка системы охлаждения двигателя — это самая распространённая проблема. Именно с неё стоит начинать диагностику. В большинстве случаев не включается печка на Приоре именно по этой причине.
2. Сильно загрязнённый салонный фильтр, который следует заменить на новый. Эту процедуру стоит выполнять каждые полгода, не дожидаясь того момента, когда печка начнёт дуть холодным воздухом.
3. Плохо дует печка на Приоре, возможно, из-за заслонки, которая может находиться в заклинившем состоянии. Она может открываться не полностью, преграждая таким образом путь горячим потокам воздуха.
4. А также проблема может заключаться в моторедукторе. Необходимо проверить его на работоспособность.
5. Если не работает печка на Приоре так, как вам того хотелось бы, то стоит обратить внимание на блок управления.
6. Датчик температуры также может оказывать негативное влияние на работоспособность отопительной системы. Чтобы определиться с этим моментом, потребуется отключить датчик и посмотреть, как будет себя вести отопитель.

Быстрый прогрев салона

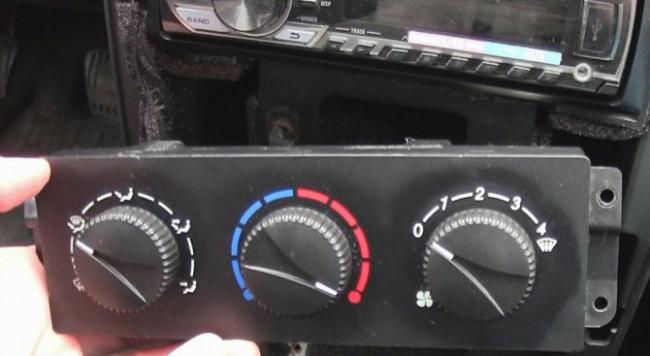

Для быстрого прогрева воздуха в салоне выполните следующее.

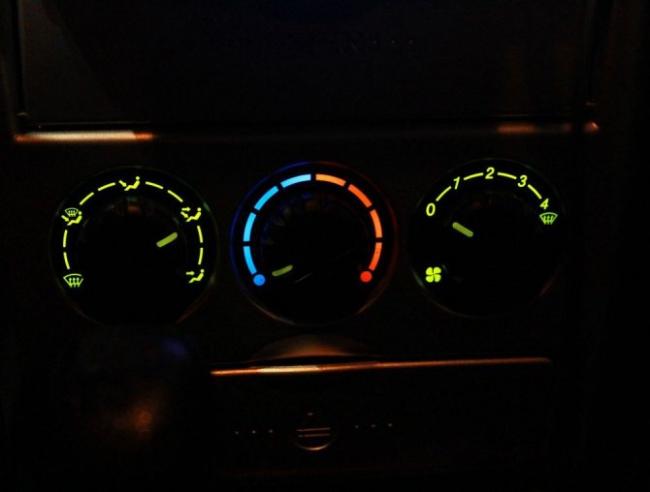

1. Установите регулятор 1 распределения потоков воздуха, как показано фото.

2. Поверните рукоятку регулятора 2 по часовой стрелке в крайнее правое положение до упора.

3. Переведите рукоятку переключателя 3 режимов работы электровентилятора отопителя в положение «4».

4. Откройте боковые 2 (см.

) и центральные 5 сопла.

Обеспечение комфортной температуры воздуха в салоне

Если стекла в салоне очистились, а температура в салоне не достигла желаемой, выполните следующее.

1. Установите нужную температуру с помощью регулятора 2.

2. Установите регулятор 1 в вертикальное положение.

3. Выберите необходимую интенсивность подачи теплого воздуха в салон с помощью переключателя 3 режимов работы вентилятора отопителя.

Регулярно очищайте от снега и листьев отверстия для забора свежего воздуха, расположенные перед ветровым стеклом.

Не допускайте загрязнения выходных вентиляционных отверстий, расположенных в боковой обивке багажника.

Содержите стекла автомобиля в чистоте: на грязных стеклах задерживается больше влаги, чем на чистых, и, следовательно, увеличивается время их оттаивания.

Клапана вентиляции салона! Дайте два! — бортжурнал Лада 2114 ۩ Brugmann™ 2004 года на DRIVE2

Всем добрый день.

Продолжаем дорабатывать наше любимое авто)

Недавно стал замечать, что при выходе из авто(если обходить его сзади) несет бензином от левого края. Заглянул в отсек заливной горловины и увидел, что треснул по шву сепаратор паров бензина.

Делать нечего – надо менять…

Купил в ОЛМИ сепаратор. Заехал на рынок, прикупил евро ручки, наконец-то, черные крашеные, несколько пластмассок в салон, которые давно сломаны были…

И увидел их – Клапана вентиляции салона от приоры. Уже давно похаживал по всяким магазинам иномарок, спрашивал про них, но везде под заказ – ждать. А тут попались сразу – берем))) Тем более можно совместить два процесса. Чтобы сепаратор снять, все равно задний бампер снимать…

Ну и вот оно долгожданное воскресенье, погодка теплая – погнал в гараж …

Загнал машину, снял задний бампер, снял сепаратор

Вот такой вид был у щитка наливной горловины. Срочно чистим, шкурим, красим в черный глянцевый.

Также задуваем пластмассовые накладки средних стоек в черный матовый.

Пока все сохнет, размечаем, где будут отверстия под клапана. Берем в руки дрель, лобзик. Размечаем, делаем три дырки. Все – обратного пути нет!

обратно не вернуться

Лобзиком соединяем дырочки, получаются красивые отверстия.

На удивление все хорошо подошло и защелкнулось. Боялся, что придется подпиливать, так как поверхность прямая, а сам клапан полукруглый (под железо приоры). Но все обошлось, просто немного подмазал сверху и снизу герметиком…

Прихода мощности и пафоса от клапанов особо не ждал, но если все окна и двери закрыты и включена печка на вторую скорость, то из клапанов не хило дует, соответственно проветривается салон лучше, чем я доволен)

Радуемся, вставляем новый сепаратор. Теперь около него тоже красота. Ставим задний бампер.

Ну и напоследок успел прикрутить одну из новых ручек… Сложностей не возникло, единственное рекомендую наживить гайку на третью шпильку (у стандартной ручки ее нет) еще до того как вставите ручку на место. Потом дотянуться до этой шпильки очень тяжело

Ну в конце по традиции общее фото. Это я в прошлые выходные на даче намывал ее пять часов без передыху… Блястит, аж душа замирает

Вот такие дела. Всем спасибо!

Проводим комплексную диагностику

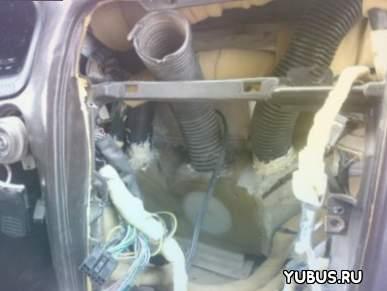

Снять неисправный отопитель с Лады Приоры не так просто. Даже опытным автомобилистам не удаётся справиться с этой задачей быстро. Чтобы не делать такой большой объём работы впустую, лучше сначала провести диагностику отопительной системы. Действовать необходимо следующим образом:

1. Прощупываем каналы, через которые охлаждающая жидкость поступает к отопителю. Они должны быть тёплыми при включённой печке. Кроме этого, при надавливании на магистральные резиновые шланги должно ощущаться сопротивление. Если сопротивление не чувствуется, можно говорить о неисправности помпы насоса. Этот механизм отвечает за создание давления потоков жидкости, необходимого для нормальной работы отопителя.
2. Небольшой секрет, возможно, будет полезен владельцам Лады Приоры: печка дует холодным воздухом длительное время и прогревается не так быстро, как хотелось бы? Тогда можно попробовать заливать охлаждающую жидкость до нижней отметки в бачке. В этом случае жидкость будет прогреваться быстрее. Если этот способ будет вами практиковаться, то потребуется постоянно проверять уровень теплоносителя.
3. Если работающий отопитель является источником шума, то можно говорить о проблеме в подшипнике, который располагается на электровентиляторе. Игнорировать эту ситуацию нельзя, поскольку в дальнейшем может заклинить вентилятор и ремонт наберёт гораздо большие масштабы.
4. Не работает печка? Возможно, проблема скрывается в предохранителе F9 с номиналом в 25 А. Его функции заключаются в защите силовых электрических линий отопителя. Перегоревший предохранитель необходимо заменить. Если подобная ситуация возникает с завидным постоянством, то необходимо проверять все электрические схемы отопителя, изоляцию обмоток на вентиляторе и наличие перегрузки цепи питания.

Что делать в первую очередь

Чтобы не закопаться в обилии причин, необходимо действовать от простого к сложному. Оставьте пугающие мысли о пробитой прокладке ГБЦ и примите пустяковую позицию, словно отказал электропривод заслонки. Собственно, с этого и начнем.

Проверить работу затворок климат-контроля

Повертите крутилкой или качелькой климатической системы и оцените температуру приходящего воздуха. К примеру, при на «синем до упора» воздух должен быть ощутимо холодным, а на максимально красных настройках – потеплее.

Обездвиженные затворки не смогут смешивать потоки в соответствии с указанным значением в °C. Поэтому в любой позиции регулятора будет дуть воздух одной и той же температуры. Заслонки останавливаются в результате повреждения крепежа или из-за отказавшего сервопривода.

Внимание. Если в системе охлаждения врезан кран на печку, проверьте его положение. Должен быть открыт.

Стабилен ли уровень антифриза в расширительном бачке

Поднимите капот, отыщите «расширитель» и граничные метки на нем. На холодную уровень тосола должен быть между отметками MIN и MAX. Если бачок постоянно опустошается, ищите утечки. Рассмотреть, куда уходит охлаждающая жидкость , можно на примере Lada Vesta.

Радиаторы отопителей некоторых автомобилей, например, Lada Kalina, очень чувствительны к количеству антифриза в расширительном бачке. При малейшей утечке двигатель греется, а печка – холодная или еле теплая. Да и вообще, когда жидкость вытекает, заходит воздух и таким образом система завоздушивается.

Совет. Мелкие подтеки лучше искать под давлением. Например, приспособить к «расширителю» обычный золотник с камеры и создать давление в баке велосипедным насосом.

Обследовать радиатор печки на предмет беспрепятственной циркуляции

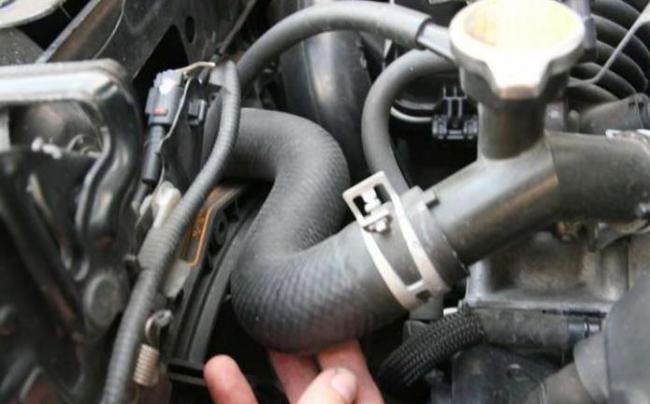

Отыщите вблизи моторного щита два патрубка, идущие на теплообменник отопителя, и потрогайте их. Радиаторный узел врезан в малый круг параллельно, а значит, шланги должны греться сразу же после запуска мотора. Работы лучше проводить при прогреве двигателя.

Если одна из трубок холодная, а другая – теплая, радиатор забит или завоздушился. Сперва исключите наличие грязевой пробки: сдерните выходной шланг и оцените струю – из забитой радиаторной установки практически ничего не будет вытекать. Дело не в этом? Тогда смело выгоняйте воздух.

Как выгнать воздушную пробку без слива ОЖ

Бывает, что при наличии воздуха в малом контуре датчик температуры на приборной доске ведет себя странным образом: стрелка временами скачет. К примеру, была на 60°C и вмиг стала на 90-100°C, затем вернулась обратно. Это объясняется тем, что воздух нагревается заметно быстрее жидкости и до более высоких температур. Как правило, стрелка дергается при серьезном завоздушивании системы.

Вентиляция салона

Для вентиляции салона установите регуляторы и переключатель блока управления вентиляцией и отоплением в следующие положения.

1. Поверните по часовой стрелке до упора рукоятку регулятора 2 температуры подаваемого воздуха.

2. Установите регулятор распределения потоков воздуха и переключатель режимов вентилятора отопителя, как показано на фото.

3. Откройте сопла, повернув регулировочные колеса вверх.

4. Установите регулятором 3 нужную скорость подачи воздуха электровентилятора отопителя.

5. При запотевании ветрового стекла установите регуляторы блока управления системой отопления и вентиляции салона, как показано на фото.

Полезный совет: Если автомобиль укомплектован кондиционером, установите регулятор температуры подаваемого воздуха в крайнее левое положение. Такой способ наиболее эффективен летом в дождливую погоду.

Очистка стекол от снега и льда

Для быстрой очистки ветрового стекла и стекол передних дверей от снега и льда выполните следующее.

1. Поверните против часовой стрелки в крайнее левое положение рукоятку регулятора 1, а рукоятку регулятора 2 по часовой стрелке в крайнее правое положение до упора, как показано на фото.

2. Установите на минимальную скорость переключатель 3 режимов работы электровентилятора отопителя и постепенно, через малые интервалы времени увеличивайте скорость электровентилятора, поворачивая переключатель по часовой стрелке вправо до максимума. Постепенное повышение скорости электровентилятора предотвратит появление трещины на ветровом стекле в результате резкого перепада температуры.

Быстрый прогрев салона

Для быстрого прогрева воздуха в салоне выполните следующее.

1. Установите регулятор 1 распределения потоков воздуха, как показано фото.

2. Поверните рукоятку регулятора 2 по часовой стрелке в крайнее правое положение до упора.

3. Переведите рукоятку переключателя 3 режимов работы электровентилятора отопителя в положение «4».

4. Откройте боковые 2 (см.

) и центральные 5 сопла.

Обеспечение комфортной температуры воздуха в салоне

Если стекла в салоне очистились, а температура в салоне не достигла желаемой, выполните следующее.

1. Установите нужную температуру с помощью регулятора 2.

2. Установите регулятор 1 в вертикальное положение.

3. Выберите необходимую интенсивность подачи теплого воздуха в салон с помощью переключателя 3 режимов работы вентилятора отопителя.

Регулярно очищайте от снега и листьев отверстия для забора свежего воздуха, расположенные перед ветровым стеклом.

Не допускайте загрязнения выходных вентиляционных отверстий, расположенных в боковой обивке багажника.

Содержите стекла автомобиля в чистоте: на грязных стеклах задерживается больше влаги, чем на чистых, и, следовательно, увеличивается время их оттаивания.

Радиатор отопителя

Неисправности радиатора отопителя

Еще одной причиной того, что в автомобиле «Лада-Приора» не работает печка (дует холодный воздух из дефлекторов), может быть накопление грязи в теплообменнике. При работе системы охлаждения в самом блоке двигателя со временем накапливаются отложения, которые затем разносятся по всей системе, в том числе и в радиатор печки. Эти отложения мешают его эффективной работе. Система будет нагревать воздух хуже. В этом случае радиатор печки можно заменить целиком. Он вынимается со стороны двигателя. Перед началом работы надо обязательно слить тосол из системы охлаждения. Затем демонтировать поводки стеклоочистителей, накладку «жабо» и отодвинуть часть шумоизоляционного щита. После этого разобрать корпус печки, отсоединить провода, снять электродвигатель вентилятора вместе с крыльчаткой и вынуть теплообменник, отсоединив от него подводящие шланги.

Как устроена печка на ладе приора

На Ладе Приора имеется две системы, которые отвечают за создание и поддержание комфортных условий внутри салона. Это система отопления и система вентиляции, в состав которых входят следующие элементы:

• отопитель;
• вентилятор, который синхронизирован с печкой;
• температурный салонный датчик;
• воздухораспределительный корпус;
• дефлекторы.

Нагретый воздух поступает из отопителя в воздухораспределительный корпус, после чего направляется в соответствующие воздуховоды. Таким образом тепло распределяется по всему салону:

• к решёткам обдува на лобовом стекле и боковых окнах;
• к дефлекторам по центру и сбоку на приборной панели;
• на обогрев ног.

Как заменить моторедуктор печки

На ЛадаПриора замена моторедуктора печки выполняется так.

1. Снять дворники и жабо автомобиля.
2. Далее демонтировать тосольный бачок и его кронштейн.
3. При помощи отвертки выкрутить винтики креплений мотора и снять его.

Последним этапом разъединяется контактная группа и устройство снимается с машины.

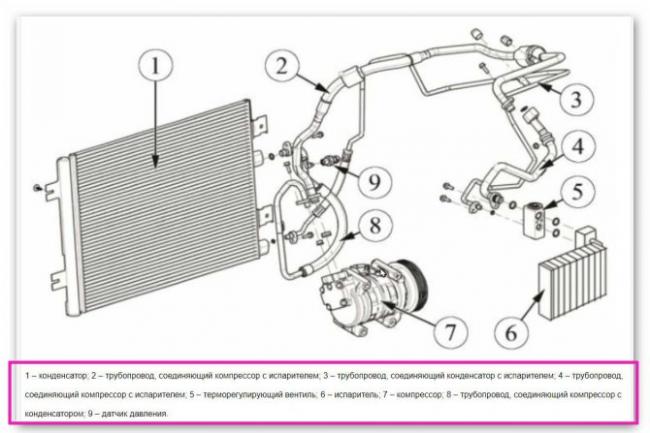

Лада приора с кондиционером

Электросхема печки Приора с кондиционером несколько отличается от рассмотренного выше варианта, ведь в этом случае добавляется ещё один сложный механизм. На Приорах устанавливаются два вида кондиционеров:

• HALLA» выпускается в Корее;
• «Panasonic» делают на Тайвани.

Чтобы сразу определить фирму кондиционера, который установлен в вашем автомобиле, необходимо обратить внимание на кнопку в центре блока управления. В кондиционерах «Panasonic» имеется кнопка включения, а в «Halla» такого функционала не имеется.

Схема отопителя Приора с кондиционером отличается в зависимости от того, какой фирмы оборудование установлено. Мы выделили основные и наиболее весомые отличия:

1. Компрессор в Panasonic используется лопастной, роторный на 120 куб. см, а в Halla он аксиальный, на пять поршней, с наклонной шайбой и объёмом 160 куб. см.
2. В Panasonic используется конденсатор с ресивером и вентилятором закрепляется на кузове, а в корейском аналоге конденсатор с ресивером и двумя спаренными электровентиляторами крепятся к радиатору. Объём заправки в кондиционере Halla больше на 100 г.
3. Распределитель воздуха в Панасонике используется штатный оригинальный, располагается в салоне, а в аналоге — с моторедуктором.

Основные проблемы с отопительной системой на Приоре

Почему же не греет печка, если с охлаждающей системой все хорошо? Для начала стоит разобраться, как именно работает печка в автомобиле.

Датчик температуры в салоне получает сигнал с блока управления печкой. Затем контроллер начинает сравнивать салонную температуру с выставленной на датчике водителем. Если есть разница, то контроллер отправляет сигнал на расположенный под капотом моторедуктор отопителя, а он, в свою очередь, управляет работой заслонки и в зависимости от сигнала откроет или закроет подачу воздуха от радиатора.

Если независимо от того, переключается регулятор воздуха или нет, в салон продолжает дуть только холодный или горячий воздух, значит, заклинило регулирующие заслонки в одном положении. В 17%!случаев это является поломкой отопителя в машине. Причиной может быть несколько:

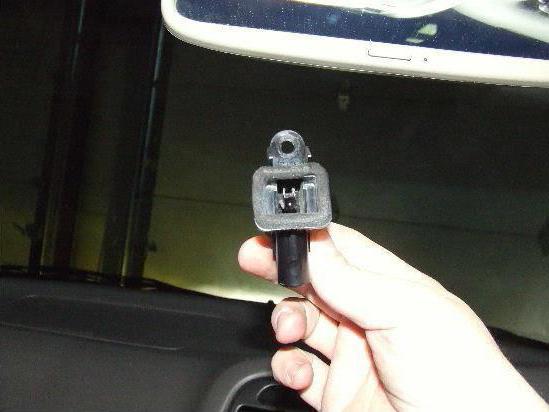

1. Сломан датчик температуры, расположенный на потолке в салоне.
2. Неисправен микромоторедуктор заслонки, изнашиваются зубчики шестеренки или стирается резисторный слой.

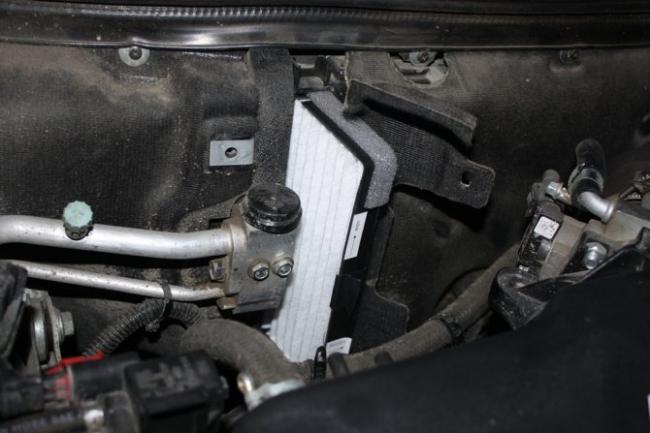

3. Забитый фильтр в салоне.
4. Полное отсутствие потока свидетельствует о поломке предохранителя печки.

Следующая деталь, которую необходимо проверить, если все вышеперечисленное в порядке, – это вентилятор. Возможно, нужно его заменить. Если печка при работе издает гудящие или свистящие звуки, то это также признак неисправности вентилятора.

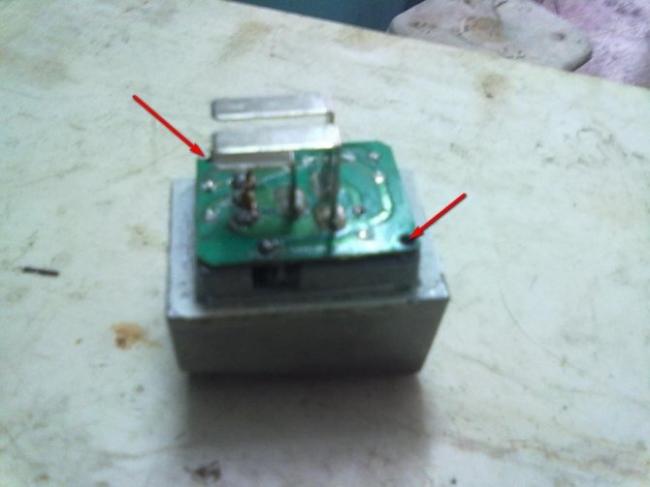

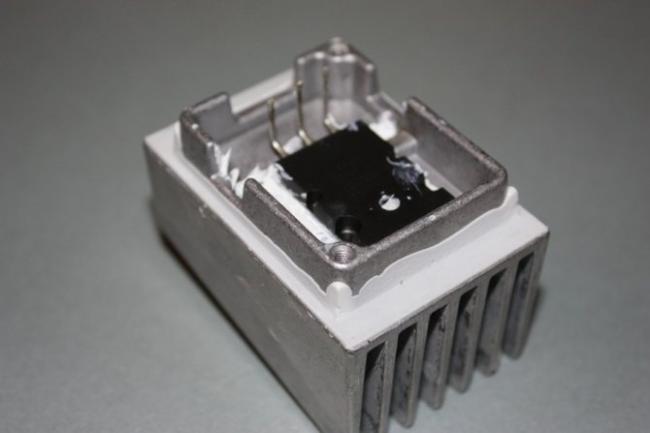

Следующим пунктом проверки является отопительный резистор, его главная функция – переключение скоростей вентилятора.

Если с заслонками все в порядке, но в салон продолжает дуть холодный воздух, возможно, засорился радиатор. Когда проверка каждой описанной детали закончена, но проблема осталась, следует исследовать сам контроллер управления работой печки.

Но прежде чем покупать новый прибор, проверьте исправность старого. Просто замените его на другой контроллер, который можно одолжить на время у друга. Возможно, проблема плохой работы печки в чем-то другом.

Оценка причин или из-за чего отопитель может перестать дуть теплым воздухом

Как выясняется, даже недостаток антифриза в бачке приводит к тому, что двигатель греется, а печка дует холодным воздухом со всех решеток. Еще из пустяков:

• Заклинила заслонка, определяющая путь поступления забортного воздуха в салон.
• Не работает кран печки.
• Забит радиатор печки.

Серьезные причины связаны с неполадками в системе охлаждения мотора:

1. Заклинил термостат.
2. Отказала помпа.
3. Пробита прокладка ГБЦ.

С узлами может быть все в порядке, но незаметные скопления воздуха в малом или большом контуре способны строить погоду. В автомобильной среде их называют воздушными пробками, а сам процесс – завоздушивание.

Отопитель в сборе

1 — микромотор-редуктор заслонки отопителя; 2 — заслонка управления отопителем; 3 — дополнительный резистор вентилятора отопителя; 4 — шланг обдува электродвигателя вентилятора; 5 — вентилятор отопителя; 6 — крышка фильтра системы отопления и вентиляции

Отопитель установлен в моторном отсеке под правой облицовкой ветрового окна и крепится к щитку передка. На входе в отопитель установлен фильтр для очистки воздуха, поступающего в систему отопления и вентиляции.

Отсутствие обогрева на холостых оборотах

Этот вопрос не зря вынесен на отдельное рассмотрение, поскольку волнует он многих автомобилистов и решение проблемы может быть гораздо сложнее, чем можно ожидать. Итак, у вас Приора, не греет печка на холостых оборотах, хотя при движении автомобиля салон отапливается в нормальном режиме. Здесь также можно выявить несколько возможных причин:

1. Недостаточный уровень охлаждающей жидкости.
2. Протечки, которые приводят к снижению уровня тосола.
3. Наличие воздушной пробки в системе.

Если первые две проблемы можно легко диагностировать и устранить, то с воздушной пробкой дело обстоит куда сложнее. Если вы исключили первые две причины и всё равно не греет печка Приоры на холостых оборотах, необходимо устранить воздушную пробку. Действовать необходимо следующим образом:

1. Демонтируем экран с двигателя.
2. Хомут опускаем, после чего необходимо снять трубку подогрева дроссельного узла. Из двух выбираем любую.
3. На расширительном бачке откручиваем крышку. На горловине размещаем чистую тряпку и начинаем дуть в расширительный бачок. Подача воздуха должна осуществляться до тех пор, пока из трубки, которая была предварительно снята, не начнёт выливаться охлаждающая жидкость.
4. Незамедлительно одеваем на штуцер трубку и тщательно затягиваем хомут.
5. Устанавливаем экран.

Если вариант с продуванием бачка вам не подходит, то можно пойти другим путём. Прогреваем двигатель, чтобы давление в отопительной системе повысилось. Через некоторое время глушим автомобиль и снимаем шланг с обогрева дроссельного узла. В этом случае пробку с бачка снимать не требуется. В результате высокого давления через трубку будет вытесняться охлаждающая жидкость. Остаётся поместить трубку на штуцер и затянуть хомут.

Теперь не должна доставлять сложностей печка Приора, неисправности как устранять, вы знаете, а также проводить диагностику и выявлять источник проблем. Пусть отопитель на вашем автомобиле всегда будет включаться, работать исправно и дарить комфорт независимо от погоды за окном.

Проблемы, связанные с моторедуктором заслонки или электродвигателем вентилятора

Распространенная неисправность на автомобиле «Лада-Приора» — не работает печка. Не дует воздух вообще.

Во-первых, следует убедиться, что моторчик отопителя работает – из дефлекторов должен дуть хотя бы холодный воздух. Если нет, то надо проверить целостность предохранителя F9.

Если он цел, значит, не работает вентилятор печки. «Приора» оснащается «десяточным» вентилятором. Поэтому снятие его в точности повторяет процедуру на «десятке». В некоторых случаях вентилятор не крутится потому, что между крыльчаткой и ее корпусом попали листья или другие инородные предметы, которые могут блокировать вращение. В таком случае можно будет услышать характерный гул.

Холодный воздух из дефлекторов может идти еще и потому, что не работает моторедуктор, управляющий заслонкой, которая перекрывает поток горячего воздуха. Доступ к нему также осуществляется из-под капота.

Часто причиной отказа моторедуктора становится окисление токопроводящих контактов. Их необходимо зачистить наждачной бумагой, разобрав корпус. Также следует обратить внимание на силу воздушного потока. Если даже на максимальной скорости воздух дует слабо, возможно, дело в засорившемся салонном фильтре. Он располагается под капотом в корпусе отопителя и создает дополнительные помехи.

Особенности устройства вентиляции салона и отопления ваз 2170 приора

Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухозаборник, расположенный перед ветровым стеклом справа и снабженный фильтром улавливания пыли, который очищает поступающий в салон воздух от пыли, копоти, пыльцы растений и пр. Воздух, поступающий в салон через воздухозаборник, проходит через отопитель.

Неисправности

Отопительной системе для нормальной работы нужны: герметичность, целостность деталей и нормальный тосол. Первым делом следует проверить реле и предохранитель – все-таки этот агрегат внутри содержит электроприборы. Если электросеть агрегата не контактирует с ЭБУ, крутить регуляторы на блоке управления отопителем бессмысленно.

Предохранитель печки на Приоре имеет номер F9. Для того чтобы подобраться к нему, нужно снять пластмассовую заглушку над левым коленом водителя (под переключателем света фар), открутив три болта по ее периметру.

После того как предохранитель будет осмотрен, а недостатков выявлено не будет, можно приступить к дальнейшей диагностике.

Пожалуй, самой обидной вещью в любой машине является ситуация, когда даже при самой жаркой летней температуре отопитель не выключается. Это происходит потому, что заслонка не закрывает поток воздуха. Заслонка печки на Приоре управляется моторедуктором, который по истечении своего срока работы останавливается – его придется поменять.

Во время поездки на ВАЗ-2170 стоит тщательно присмотреться и прислушаться к тому, что Вы видите и чувствуете. Если из щелей должен идти жар, а его нет, значит, что-то не так с герметичностью или моторедуктором заслонки. Например, если стекло стало жирным, как будто заляпали руками, значит, это потек радиатор отопителя. Впрочем, это не единственные признаки поломки отопителя.

Приора: печка дует холодным воздухом, не греет – причины

Когда из отопительной системы поступает холодный воздух, который превращается в кондиционер, рассматриваются следующие возможные неисправности:

• Шланги отопителя не подводят охлаждающую жидкость, или же сам радиатор недостаточно производительный, не забирает с них тепло.
• Воздушный фильтр загрязнен. Если новой детали рядом нет, попробуйте снять фильтр, а затем запустить отопительную систему поработать без него.
• Застопорился моторедуктор заслонки.
• Блок управления (переключатели) сломался.
• Сломался датчик температуры в салоне (он стоит под крышей).

Заслонка не двигается, а режимы: лицо, ноги, стекло не работают

К причинам, по которым можно отнести данную неполадку, относят:

1. Неисправный моторедуктор распределения воздуха.
2. Неработающий контроллер управления (КУ).

Печка дует горячим воздухом в выключенном состоянии

Наиболее вероятной причиной такого поведения отопителя является вышедший из строя моторедуктор заслонки.

Шумит – что смотреть

Когда слышен непонятный шум, необходимо проверить подшипник моторчика отопителя. Шум вызывает не столько подшипник, сколько мелким мусором, который попал под лопасть моторчика.

Не дует печка и даже не включается

Есть всего две причины, по которым из системы отопления автомобиля Lada Priora не выходит воздух. Когда не работает отопление салона, нужно проверить предохранитель F9 и переключатели на центральной консоли – возможно, они просто сломались.

Замена Мотора Отопителя Приора С Кондиционером

В общем около года назад была куплена новый вентилятор печки в магазине «Би-би», он же «avto49». Но он был настолько кривой и настолько новый, что после его установки меньше всего хотелось снимать всё обратно и ехать менять. А дефект заключался в том, что сами лопасти и обод вентилятора (которые пластиковые) были деформированы и, соответственно, не центрированы, из-за этого при вращении возникали сильные колебания. На 1 (иногда везло и на 2) скоростях это не проявлялось, поэтому и решили не относить обратно.

Мне ситуация с вентилятором не нравилась, хотел поменять, но до зимы руки не дошли. Потом наступили морозы, лезть в машину очень не хотелось (гараж без отопления =), поэтому пришлось мучаться и прогревать салон на 1-й скорости =

Вот теперь, когда потеплело, дошли наконец руки и ниже я напишу небольшую эпопею что и как было))

В интернете толковой инструкции, не разбирая пол морды я так и не нашёл, поэтому действовал «по обстоятельствам», т.е. откручивал всё, что мешало и пытался доставать)) Кстати, в воздухозаборник забилось много листвы, печка дула не из всех отверстий, поэтому ещё купил фильтр салона и пошёл менять)

Заменял вентилятор печки на приоре с минимум разбора и ничего не сливая)). Кстати, машинка у меня 2007г. без кондиционера.

Листвы у меня там скопилось ну уж очень много. Видел на драйве, что крепят к воздухозаборнику мелкую сетку, но к сожалению таковой у меня не нашлось, поэтому эту идею воплатить не удалось.

Вначале, как и обычно, открутил решётку фильтра

Снял всё остальное, там всё предельно просто и понятно

Лада Приора Хэтчбек КоСмОсС › Бортжурнал › Замена мотора отопителя с кондюком панасоник

Ездил я последний месяц и страдал со своим кондишном.

Симптомы были безотрадны кондюк то работал то нет.

Другими словами кондюк работал исправно а вот мотор печки

от собственной работы очевидно отлынивал.

В особенности когда едешь по ровненьким русским дорогам))

Проявления: мотор отрешается работать в всех положениях рукояти управления скоростью вращения.

Поначалу были плавающие обороты, позже совершенно угас, время от времени на кочках оживал.

Задумывался нехороший контакт в разъеме. Добрался до разъема, в нем все ок.

Если слабо ударить по корпусу вентилятора, то он оживает и работает дальше нормально, означает причина в самом моторое, а не в блоке управления либо контактах разъема

Достало меня это совсем и сейчас я отважился его поменять…

Оказывается делается это очень тяжело и запчасти

нужно оригинал.Панасоник епт)))

Достал меня честно говоря он то регулятор оригинал то мотор(((

Замена мотора отопителя на ладе приоре с кондиционером панасоник

Замена мотора отопителя

Замена мотора печки Приора с кондиционером Панасоник

Может таковой метод замены

и не верный ,но зато резвый !

Неисправность дополнительного сопротивления

Часто встречаются ситуации, когда не работает переключатель печки на «Приоре» – моторчик функционирует только на четвертой скорости или только на первой. Причина здесь может заключаться в дополнительном сопротивлении, которое замедляет обороты вращения вентилятора печки.

Это сопротивление представляет собой блок резисторов (четвертая скорость – прямая, без замедления). Располагается в корпусе отопителя с левой стороны и крепится двумя винтами. Это сопротивление также унифицировано со многими отечественными моделями (2110, «Калина», «Шевроле-Нива»).

Замена: как снять (поменять) печку на Приоре с кондиционером и без

Замена печки полностью делается редко, в основном меняются комплектующие. Нередко основной причиной разбора отопителя на автомашине Приора является замена радиатора печки. Когда она перестает быть герметичной и уже работает не так производительно, приходится приступать к ремонту. Для того чтобы снять печку на автомобиле Приора без кондиционера, понадобится набор ключей (накидных и торцовых), крестообразная отвертка. По мере разбора системы стоит осмотреть все детали и заменить износившиеся. Работу выполнить по инструкции:

1. Уберите «минус» с аккумулятора.
2. Демонтируйте нижние уплотнители лобового стекла, шумоизоляцию мотора.
3. Ослабьте хомуты, которые держат прилегающие к радиатору отопителя патрубки, а затем отсоедините их. Предварительно под патрубки поставьте тазик, чтобы слить охлаждающую жидкость. После того как жидкость выльется, закройте патрубки ветошью.
4. Приступите к проводам. Отщелкните фикстор и отсоедините провода моторчика. Затем обесточьте добавочный резистор.
5. Провода, которые идут к моторедуктору привода заслонки, закреплены хомутом. Его нужно перекусить, а затем отсоединить провод.
6. Далее приступаем к демонтажу самого отпителя. Возьмите торцовый ключ «десятку», выверните им три винта, еще один винт выверните ключом «8».
7. Далее отведите в сторону жгут проводов от отопителя (крепится на небольшом кронштейне).
8. Теперь со стороны салона под приборной панелью отверните трти гайки крепления педали тормоза ключом «13», а затем отведите ее в сторону.
9. Потяните блок к себе.
10. Поставьте новый отопитель вместо старого, если нужно.
11. Когда Вас беспокоит то, что отопление дует неправильно – не в нужном режиме – придется вновь проверять все во время демонтажа.
12. Для того чтобы снять отопитель на машине с кондиционером, выполните следующие действия:
13. Также снимите минусовую клемму, затем нижний уплотнитель ветрового стекла, шумоизоляцию мотора.
14. Выкрутите саморезы, закрывающие радиатор отопителя.
15. Также аккуратно снимите патрубки: охлаждающую жидкость нужно слить в приготовленный тазик.
16. Медленно и плавно тяните радиатор вверх, пока он не выйдет из креплений.
17. Установку нового радиатора проведите в обратной последовательности.

На Lada Priora стоят кондиционеры Panasonic или Halla. Они отличаются только креплением, поэтому при замене радиатора отопителя трудностей не возникнет.

Неправильная работа салонного датчика температуры

Есть еще причина, по которой печка на «Приоре» не работает правильно. Возникает она из-за неисправности салонного датчика температуры. Он расположен в потолочном плафоне.

Элемент, измеряя температуру воздуха в салоне, дает команду редуктору заслонки на открытие или закрытие. Таким образом регулируется микроклимат в салоне. Его исправность тоже следует проверить.

Распределение потоков воздуха

Как уже говорилось ранее, нагретый воздух распределяется по всему салону, а не дует в одну точку. Такое отопление оказывается более эффективным. Такие особенности обогрева предусматривает конструкция отопителя Приоры. За выполнение этих функций отвечают следующие элементы:

• воздуховоды с бокового дефлектора и обдува стёкол;
• воздухораспределительный корпус;
• заслонка;
• моторедуктор заслонок;
• воздуховод для обдува ног.

Воздухораспределительный корпус и воздуховоды крепятся за панелью приборов. Внутри корпуса воздухораспределителя располагаются заслонки, которые отвечают за изменение направления потоков воздуха. Повороты заслонок — это заслуга моторедуктора, который располагается на воздухораспределительном корпусе.

В момент движения автомобиля в салон поступает воздух под скоростным напором. Для этого используются отверстия, которые располагаются в облицовке ветрового окна справа. Чтобы поток воздуха был более мощным и не зависел от скорости движения авто, предусмотрен вентилятор отопителя. Электронный двигатель вентилятора может работать на четырёх скоростях.

Замена печки Priora на кондиционер Panasonic

с кондиционирование воздуха

Panasonic
печь
работает в максимальном режиме, меняет реостат (сопротивление. Пинцет, стальная проволока, пылесос и удача помогут вам! Вчера я выполнил эту ужасную процедуру, заменил двигатель пластины HALLA, чтобы вытащить двигатель, мне пришлось открутить трубы Koneji, и с помощью кусачек мне пришлось откусить пару жестков на корпусе двигателя, чтобы снять его, потому что крепления двигателя, но я сразу же купил новый, но я разрезал кожух под опорой, залил его, а затем кусок, который я сломал, сломал и пропустил герметик, хотя тогда мне пришлось пополнить 1500 рублей, но это дешевле, чем полностью разбирать духовку. Мне сказали только на работу 6500 3500 моторов

Я просто вытащил его и осветил фонарик тонкой проволокой). Трубы конденсатора слегка наклонены к двигателю, но не переусердствуйте. И кто бы ни говорил на доске, чтобы убрать это не будет работать. подушка пассажира мешает, не доходит до очередного припадка!

Когда я сделал шумоизоляцию, я почистил торпеду. Попробуйте, это может быть проще, чем обогреватель)))))

Положите руку в перчаточный ящик, найдите заслонку, которая открывает и удаляет воздух из кабины, а также выбрасывает все листья и мусор.

Нет необходимости вырезать что-либо из трубок от радиатора и снимать защита моторного отсека, который находится рядом с фильтром кабины, и вы можете вытащить его

Грязный салонный фильтр

Забитый салонный фильтр сильно влияет на работу кондиционера летом, но может сказаться причиной, по которой не греет печка зимой. Хорошо, когда фильтр расположен в доступном месте (например, за пассажирским бардачком) и меняется регулярно. Но иногда он запрятан глубоко в недрах центральной консоли, и автовладелец даже не знает о его существовании. В результате вместо фильтра там образуется «грядка» из пыли, листьев и насекомых.

Регулярная замена салонного фильтра важна не только для отопителя, но и для здоровья людей, ведь пассажиры дышат воздухом, проходящим через него. Автопроизводители рекомендуют менять салонный фильтр каждые 10 000 км пробега. А если вы часто ездите по пыльным грунтовым дорогам, то интервал замены нужно сократить в два раза.

Принцип устройства

На примере кондиционера Panasonic можно увидеть, что он состоит из следующих компонентов:

1. Компрессор – он имеет три лопасти, с его помощью создается нужное давление, расположен он под генератором.
2. Конденсатор – с его помощью охлаждается воздух.
3. Испаритель – подсушивает воздух перед тем, как он заходит в салон.
4. Ресивер – с его помощью происходит очистка воздуха.
5. Трубопроводы.

Вот такие особенности имеет кондиционер марки лада приора. Ознакомившись с данной информацией устранить поломки, которые будут возникать в будущем, не составит большого труда, и система отопления приора будет снова работать в обычном режиме.

Неисправности блока управления отопителем

Работа системы отопления полностью завязана на блоке управления отопителем. Он распределяет воздушные потоки, интенсивность обдува различных зон салона и температурный режим. При его отказе печка, естественно, перестает работать.

Могут иметь место неисправности переключателей («крутилки»). Неисправность блока управления должна проверяться в последнюю очередь, так как этот блок электронный и ремонту редко поддается. Поэтому его для проверки желательно временно заменить на заведомо рабочий, одолжив у друга или в магазине под залог.

Виды поломок

Отказ распределителя занять нужное положение может быть связан:

• c расшатыванием его креплений и привода моторчика редуктора;
• его деформацией от горячего воздуха или поломкой;
• прилипанием к остаткам уплотнителя.

В этих случаях заслонка печки Приора блокируется в одном положении. При этом в салоне автомобиля слышны щелчки работы поворотного механизма (стучит моторедуктор, управляющий ее положением).

Заслонка печки Лада Приора: как снять и проверить. Для ее ремонта, проверки и замены придется снимать пластмассовую панель – торпеду.

Как добраться до этого механизма без таких сложностей? Можно попробовать изменить положение регулятора длинной отверткой через решетки воздуховодов.

Не работает печь Приоры с кондиционером

По-иному обстоит ситуация, когда в автомобиле предусмотрен кондиционер. В этом случае неправильная работа обусловлена поломкой блока регулятора частоты вращения. В его функции входит регулировка работы электрического моторчика вентилятора.

При неисправности РЧВ печка вообще перестает работать и выполняет свои функции только на последней (четвертой) скорости.

Чаще всего поломка объясняется продолжительной работой отопителя в режиме рециркуляции и, как следствие, перегрева. Вот почему исправность этого девайса также необходимо проверить.

Ну и другие поломки, описанные выше, никто не отменял.

Часто задаваемые вопросы

Почему кондиционер дает теплый воздух?

Основные причины: утечка хладагента, отказ вентилятора конденсатора, клин заслонок, поломка компрессора или его муфты. Точно определить причину поможет только глубокая диагностика.

Из-за чего кондей дует с одной стороны холодным, а с другой горячим?

В большинстве случаев такой симптом указывает на неправильную работу заслонок системы вентиляции, распределяющих потоки воздуха.

Кондиционер работает на ходу, но в пробке гонит горячий воздух. Почему?

Когда кондиционер дует то холодным, то теплым, в зависимости от скорости движения, проблема обычно в конденсаторе (радиаторе кондиционера) или его вентиляторе. На малой скорости и при стоянке он не отводит лишнее тепло, а на скорости его эффективно охлаждает поток воздуха, поэтому проблема исчезает.

Почему кондиционер начинает дуть горячим через несколько секунд после включения?

Если кондиционер дует горячим только сразу после включения – это нормально, он еще не вышел на рабочий режим. Но если этот процесс продолжается более чем 1 минуту, это указывает на низкое давление в контуре из-за недостатка фреона, неэффективной работы компрессора или конденсатора.

Плохо дует печка на приоре — Ремонт автомобиля своими руками

Ваз 2110Печка приора плохо дует в ноги Нельзя сказать, что система отопления в Ладе Приоре совсем уж плохая, но некоторые недоработки всё же имеются. Поэтому с наступлением первых холодов владельцы этого ВАЗа начинают устранять поломки, которые делают езду на автомобиле просто невозможной. Проблемы могут иметь самый различный характер, например, не дует печка в ноги, Приора в это отношении может называться весьма проблемной машиной. Но не всё так страшно и выполнимо даже без привлечения специалистов.

Устраняем проблему с копиром

Неисправность практически всегда скрывается в пластмассовом копире, который отвечает за положение заслонки. Эта деталь часто коробится и соскакивает с рычага. Следовательно, её необходимо поставить на место и по возможности сделать так, чтобы подобная ситуация больше не возникала. Чтобы заставить отопитель дуть в ноги, необходимо проделать следующую работу:
