Замена лампочки подсветки номера lada 2115 wankel (ваз 2115 wankel)

Для чего нужна подсветка номера ВАЗ 2114? Для определения автомобиля в темное время суток, при этом цвет лампы обязан отвечать законодательным нормам ГОСТу и ПДД. Рекомендуется освещение белым или желтым цветом, а не синим или красным. Родная подсветка имеет один недостаток – при наличии широкого цветового разнообразия процесс эксплуатации автомобиля затрудняется, потому система освещения нуждается в серьезной доработке или полной ее замене.

Варианты ласпочек для подсветки номера

Почему на ВАЗ 2115 – 2114 не работает свет в салоне: основные причины

Что делать, когда внезапно пропал свет в салоне ВАЗ-2114? Многие автомобилисты скажут – ехать к электрику и пусть он разбирается. Но мы попробуем найти причину и методы устранения, когда пропало освещение салона сами.

Почему не горит свет в салоне (основные причины)

Освещение салона автомобиля – это часть электрики, а поэтому, в любом случае, стоит проблему искать именно в этой части машины. Конечно, рекомендуется изучить, хотя бы поверхностно, технические схемы электрики, чтобы быть хоть немного в теме.

Итак, что же понадобиться? Подробная схема электроузлов автомобиля, немного смекалки и минимальный набор инструментов. Рассмотрим места, где может скрываться проблема:

1. Лампочка.
2. Плафон.
3. Предохранитель.
4. Проводка.

Подсветка салона ВАЗ 2114 устройство, ремонт и модернизация

Все электрическое освещение салона можно условно поделить на следующие составляющие компоненты:

• подсветка приборной панели (о ней, а также о ее неисправностях, мы уже говорили ранее, поэтому сегодня на ней подробно останавливаться не будем);
• главный плафон освещения салона ваз 2114;
• лампы для индивидуальной подсветки;
• подсветка бардачков и прикуривателя.

Самым главным и основным источником света из всех перечисленных выше элементов является именно плафон ваз 2114. Он смонтирован на потолке салона в передней его части и включается при помощи концевых выключателей, расположенных во всех дверях автомобиля. При открытии даже одной двери лампочка моментально загорается, а при всех закрытых дверях — выключается.

Кроме этого, возможно и принудительное включение/отключение плафона при помощи специальных кнопок, расположенных на боковых стойках.

ВАЗ 2114: не горит свет в салоне – 3 причины и способы устранения неполадки

Из всех электроприборов подсветка салона считается довольно надежным элементом. Редкое использование и размещение плафона на потолке автомобиля снижает вероятность его механической поломки. Само включение прибора освещения происходит с характерным щелчком при нажатии. Чрезмерно сильно нажатие по причине несрабатывания включателя – распространенная ситуация у владельцев четырнадцатых и пятнадцатых моделей. Небрежное отношение к включателю освещения – первая причина возникновения механических поломок.

Помимо основного плафона, за освещение салона «четырки» отвечают следующие источники света: приборная панель, лампочка в бардачке, небольшой плафон для водителя (рыбий глаз).

Рассматривая вопрос «почему не горит свет в салоне ВАЗ 2114?» нельзя не отметить возможные неполадки в следующих элементах.

Модификации авто 2115

ВАЗ-2115. Самый первый автомобиль, который выпускался с 1997 года. На него устанавливался 1,5-литровый карбюраторный двигатель мощностью 76 лошадиных сил. Максимальная скорость составляла 165 км/ч, а время разгона от 0 до 100 км/ч составляло 13,2 секунды.

ВАЗ-21150. Очередная модификация, выпущенная в 1998 году, оснащалась 1,5-литровым карбюраторным двигателем мощностью 68 лошадиных сил. была снята с производства в 2000 году.

ВАЗ-2115-20. Выпущенная в 2000 году модификация автомобиля, оснащенная 1,5-литровым инжекторным двигателем ВАЗ-2111 мощностью 77,8 лошадиных сил. Максимальная скорость составляла 170 км/ч, а время разгона с 0 до 100 км/ч 14 секунд.

ВАЗ-2115-40. Модификация с инжекторным двигателем объемом 1,6 литра, которая выпускалась с 2003 года. Максимальная скорость автомобиля составляла 158 км/ч, а время разгона до 100 км/ч занимало 13,2 секунды.

ВАЗ-2115-91. Автомобиль с роторно-поршневым двигателем Ванкеля объемом 1,3 литра и мощностью 135 лошадиных сил. Максимальна скорость 190 км/ч, а время разгона до 100 км/ч составляет 9 секунд.

ВАЗ-21154. Последняя модификация автомобиля с новым двигателем ВАЗ-11183 объемом 1596 см3 и мощностью 81 лошадиную силу. Выпускалась с 2007 года. Максимальная скорость и время разгона до 100 км/ч точно такое же как у ВАЗ-2115-40.

Предохранитель

В цепи прибора освещения предусмотрены предохранители. Срабатывание плафона и подача напряжения на осветительную лампу происходит только в случае исправности предохранителя. В разные годы выпуска модели с завода на машину устанавливались два разных типа монтажных блоков. Отметим расположение предохранителя плафона на каждом из них. Для начала рассмотрим расположение предохранителя в монтажном блоке нового образца. Также этот элемент отвечает за работ стоп-сигнала.

Мощность преда подсветки салона составляет 7,5 Ампер. Для оперативной замены перегоревшего элемента рекомендуется возить с собой запасной набор предохранителей всех мощностей.

В монтажном блоке старого образца этот элемент расположен немного иначе – он идет 7-ым по счету слева направо. Мощность элемента в этой версии блока составляет 10 Ампер. Помимо освещения салона, через этот элемент идет цепь на стоп-сигнал. Это может помочь при попытке диагностики неработающего плафона.

Если после замены сгоревшей детали не горит свет в салоне ВАЗ 2114 – причину стоит поискать в проводке и лампочке осветителя.

Как заменить лампу подсветки заднего номера на ВАЗ 2108-ВАЗ 21099?

1) Так к слову чтобы вы знали, на обоих типах кузовов данная лампа меняется аналогично и никакой разницы нет, поэтому берите в руки отвёртку и с её помощью подденьте в правой (Именно в правой там ещё прорезь под отвёртку будет) части плафон и вытащите его тем самым наружу, когда вытащите с обратной его стороны отсоедините несколько клемм и полностью снимите плафон с двери или крышки багажника автомобиля как это на маленьком фото показано.

2) Теперь когда плафон будет снят потяните за его чехол который сделан из резины и тем самым снимите его (см. фото 1), после снятия отвёрткой подденьте лампочку и выньте её (см. фото 2), при сборке плафона так же лампу установите и чехол оденьте при этом смотрите чтобы контакты плафона в отверстия чехла прошли как на фото 3 показано, а когда будете вставлять плафон на место устанавливайте его в начале чтобы он в маленькое отверстие вошёл которое стрелкой на четвёртом фото показано а потом уже защёлкните его надавив пальцем руки на него.

Не горит свет в салоне — как найти неисправность

Если вы заметили, что свет в салоне ваз 2114 перестал включаться, то поиски неисправности следует начать с предохранителя. Сделать это очень просто по той причине, что расположенный в общем блоке предохранитель плафона одновременно является и предохранителем стоп-сигнала. Если свет в салоне перестал гореть, и стоп-сигнал заодно с ним, то следует выполнить замену предохранителя. Если же стоп-сигнал работает, то поиски следует продолжить.

Следующее, на что стоит обратить внимание — это на состояние лампочки накаливания. Для ее проверки достаточно просто снять крышку и проверить, не перегорел ли волосок. В случае неисправности лампу нужно просто заменить на аналогичную.

Многие опытные автомобилисты советуют сразу же переделывать освещение салона с обычного на светодиодное. Это поможет забыть о проблеме перегоревших лампочек насовсем.

Если после осмотра лампочки выяснилось, что ее нить цела (либо после замены лампочки свет так и не загорается), то следует внимательно осмотреть ее патрон и, при необходимости, зачистить мелкой шкуркой все его контакты.

В случае, если и после удаления окислов не горит свет в салоне ваз 2114, то следует проверить наличие напряжения на контактах плафона при помощи вольтметра (либо тестера). Если тока нет, то придется поочередно прозванивать всю цепь и, в случае обнаружения обрыва, выполнять замену проводки. Эта операция несложная, но может занять изрядное количество времени.

Именно по этой причине прозвонку цепи можно начинать не от плафона, а с проверки концевиков. Как сообщают многие владельцы 2114, очень часто проблема кроется именно в них. В случае, если концевые выключатели окажутся неисправными, то их придется заменять, поскольку данная деталь практически не поддается ремонту.

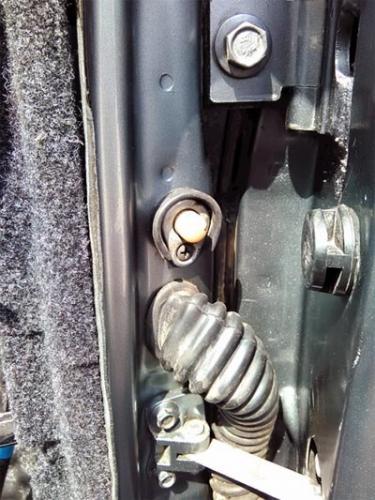

Прежде, чем выкидывать старый концевик, его можно попробовать отрегулировать. Очень часто причиной неисправности может являться недостаточная сила нажатия или плохой контакт, в результате чего выключатель просто не срабатывает.

Схема авто ВАЗ 2115-91

Изменения в схеме автомобилей с роторным двигателем (2115-91)

Лампочка

Принцип срабатывания элементов света в салоне работает просто. Со всех сторон на стойках кузова предусмотрены концевики.

Эта маленькая деталь при открывании двери ведет к размыканию контакта, что дает сигнал к включению освещения. При открытии двери на 2114 включается только основной плафон. Частое открытие двери и постоянное срабатывание лампочки ведет к ее постепенному износу.

Как только ресурс лампочки заканчивается – она перегорает. Проверку целостности лампочки можно провести самостоятельно. Достаточно поддеть пластиковую крышку основного источника света и внутренности осветителя будут перед Вашими глазами.

Стандартный вариант лампы — AVS Vegas 12V. При желании вместо стандартной лампочки накаливания можно внедрить светодиодные элементы. На фото выше представлен как раз этот вариант.

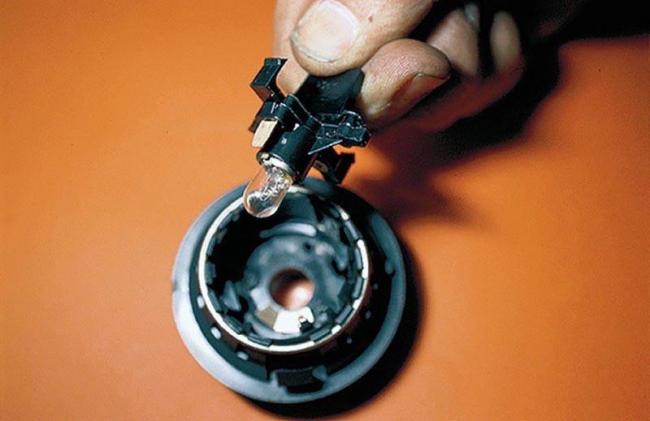

В водительском фонаре освещения предусмотрена немного другая форма лампочки с цоколем — r5w мощностью 5 Ватт.

Меняется она немного сложнее. Необходимо с помощью отвертки поддеть корпус «рыбьего глаза», после чего снять колодку проводов. Далее нажимаем на фиксаторы по обе стороны корпуса и вынимаем цоколь r5w.

Если после процедуры замены не работает освещение салона ВАЗ 2114 – проверяйте проводку.

Чиним свет и знакомимся с электрикой

Поскольку определены основные места неисправности, можно смело перейти непосредственно к методам решения проблемы. Стоит отметить, что с автомобильной электрикой — не все так просто, но поскольку это ВАЗ-2114, то здесь можно сказать всё предельно ясно. Перейдём к методам решения проблемы.

Лампочка

Первое, что необходимо проверить – это лампа освещения, поскольку именно её перегорание могу стать причинно того, что пропал свет в салоне автомобиля.

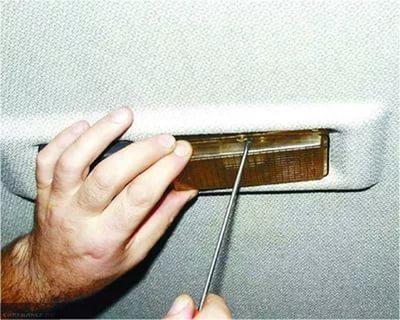

Для того чтобы её достать придётся снять крышку плафона. После этого необходимо проверить есть ли нить раскаливания, и вставить лампу в контрольно-измерительный прибор или просто подключить к АКБ. Если лампа загорелась, то причина неисправности не в ней.

Плафон

Неоднократно, причиной неисправности становился сам плафон, где просто поплавилась контактная группа и замкнула, что вызвало перегорание или сгоревший предохранитель.

Для его диагностики потребуется демонтировать с автомобиля и визуально осмотреть. А также рекомендуется прозвонить контакты, идущие от лампы к проводке.

Основные причины отсутствия освещения в салоне

Внутри ВАЗ-2115 зачастую производителем устанавливается один плафон, расположенный прямо на потолке, и лампы индивидуального характера. Крепится он с помощью крепежных элементов, его срабатывание происходит во время открывания дверей. Такой принцип действия осветительного прибора водителям знаком еще со времен «классики». Также плафон можно включать и выключать вручную с помощью расположенного на его корпусе переключателя.

Плафон и другие осветительные приборы – часть электрической системы, поэтому, в случае возникновения каких-либо неисправностей со светом, начинать искать проблему следует со схемы электроузлов. Большинство водителей предпочитают отдавать свой автомобиль на ремонт электротехнику, но, подобную неприятность можно устранить самостоятельно. Для этого необходимо вооружиться минимальным набором инструментов и самой схемой.

Основными причинами отсутствия освещения внутри автомобиля являются:

• Перегоревшие лампочки;
• Поломка внутри плафона;
• Проблема с реле или предохранителем;
• Пробои в проводке.

Когда причина, из-за которой осветительные приборы перестали правильно функционировать, определена, можно смело переходить к самостоятельному устранению поломки. Как правило, подобная работа не вызывает особых сложностей у начинающих водителей. Всё, что нужно – элементарные познания в принципе работы автомобильного электрооборудования.

Схемы жгутов проводов ВАЗ-2115

С 9-ти контактной квадратной колодкой на инжектор, нефиксируемой кнопкой включения зптф, и реле блокировки стартера (инжектор отключает стартер если двигатель запущен).

Жгут панели приборов

Есть реле задних противотуманных фонарей (крепится рядом с монтажным блоком, предохранитель болтается рядом), кнопка без фиксации. Работает так: если включен ближний свет и/или передние противотуманки (если есть), нажимаем и отпускаем кнопку — зптф включаются. Выключаются при повторном нажатии на кнопку или автоматически при выключении фар, чтобы водитель не забыл их выключить.

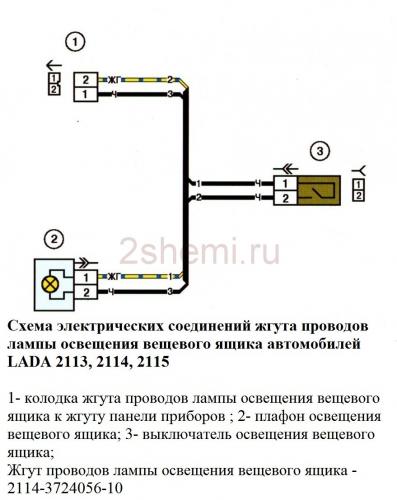

Жгут подсветки бардачка

На крышке стоит магнитик, когда он далеко от датчика с герконом, подсветка бардачка включается (геркон замыкает контакты).

Передний жгут с противотуманками

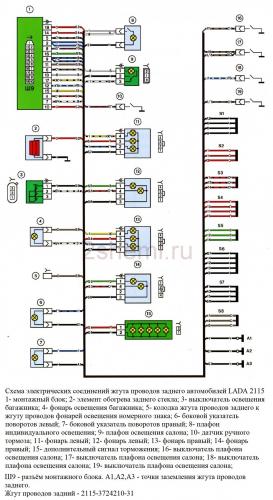

Задний жгут ВАЗ-2115

Жгут подсветки номера

Жгут стеклоочистителя 2115

Жгут дополнительный — замок

Подключается к панели приборов, разъём рядом с ручкой капота. Розовый — блокировка дверей, постоянный плюс, предохранитель болтается рядом с ручкой открывания капота. Бело-чёрный — на двери для электростеклоподъёмников, плюс при зажигании, включается через реле и предохранитель в монтажном блоке. Так же на фото проводка для колонок магнитолы.

Жгут правой двери

Подключается к жгуту дополнительному.

Жгут левой двери

Подключается к жгуту дополнительному.

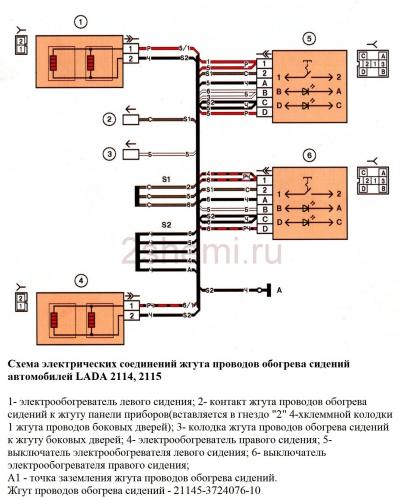

Жгут подогрева сидений

Серый провод подключается к разъёму куда подключается жгут дополнительный (к серому проводу если он есть), плюс при зажигании, реле крепится рядом с монтажным блоком и предохранитель располагается рядом с ручкой капота. Белый провод подключается к жгуту дополнительному, подсветка кнопок.

Почему нет света в салоне ВАЗ 2114: секреты электрика

Система электрооборудования автомобиля ВАЗ 2114 включает в себя целый спектр различных световых приборов.

Хорошо, когда светло в салоне

Условно их можно разделить на такие группы:

• Головной свет;
• Задние фонари;
• Освещение в салоне.

Чтобы водителю было проще ориентироваться на дороге в темное время суток спереди автомобиля в блоке фар установлены галогенные лампы ближнего и дальнего света. В один блок с ними также установлены и лампы поворотников, чтобы при ремонте машины можно было снимать весь блок. Сзади стоит по одному блоку с каждой стороны, которые включают в себя стоп-сигналы, лампы поворотов и лампы заднего хода.

Повреждение проводки

Последняя и самая нежелательная причина неисправности – обрыв проводки выключателя. При отсутствии видимых повреждений проводки найти место обрыва без «прозвонки» сложно. Если обрыв удалось найти – следует полностью заменить провод, а не пытаться склеить его изолентой, т.к. укорачивание проводов ведет к изменению сопротивления.

Также причиной некорректного срабатывания бывает окисление контактов внутри корпуса осветителя. Достаточно зачистить и вернуть все пластины в заводское положение. Для проведения замены проводки освещения в сборе понадобится схема подключения салонного света. Ниже представим схему в подробностях.

Для полного разбора схемы разберем обозначения:

• X1 – лампа освещения;
• SW1- заводской переключатель режимов подсветки;
• SW2-SW5 – концевики в дверях;
• F – предохранитель.

Проверка неисправности должна производиться с изучения предохранителя и лампочек. Лишь после этого стоит искать причину проблемы в концевиках и провдке.

Не работает подсветка номера ваз 2115

Для чего нужна подсветка номера ВАЗ 2114? Для определения автомобиля в темное время суток, при этом цвет лампы обязан отвечать законодательным нормам ГОСТу и ПДД. Рекомендуется освещение белым или желтым цветом, а не синим или красным. Родная подсветка имеет один недостаток – при наличии широкого цветового разнообразия процесс эксплуатации автомобиля затрудняется, потому система освещения нуждается в серьезной доработке или полной ее замене.

Варианты ласпочек для подсветки номера

Освещение в багажнике на примере Лада Самара

Освещение в багажнике своими руками на примере Лада Самара.

Делаем светодиодное освещение в багажнике на примере Лада Самара. (Ваз 2114).

Вопрос освещения багажника автомобиля ВАЗ 2114 решена очень слабо, согласно руководства по эксплуатации при включенном габаритном освещении и открытой двери задка, багажник освещается лампами подсветки номерного знака. Однако, направление свечения не охватывает багажное отделение желаемым образом. Поэтому я решил сделать принудительное освещение от кнопки.

Для этого потребовались:

• кнопка с индикацией – 1шт.;
• лента светодиодная влагозащищенная 120 св.д/м – 1м.;
• отрезки проводов;
• термоусадочная трубка;
• отрезок гофрированной трубки;
• предохранитель 5А.

САЛОН МАШИНЫ

Отдельного разговора стоит и освещение салона. Салон ВАЗ 2114 освещается с помощью таких устройств:

1. Плафон освещения салона;
2. Лампы индивидуального света;
3. Подсветка приборов на панели управления;
4. Свет в бардачке, прикуривателе и отдельные лампочки для некоторых кнопок и переключателей.

Плафон общего света в ВАЗ 2114 расположен в салоне машины и освещает его. Инженеры решили, что его оптимально будет разместить над головами водителя и переднего пассажира, поэтому он просто встроен в обивку потолка и закреплён там болтами. Обычно этот плафон загорается, когда открыта какая-то из дверей, а гаснет вместе с ее закрытием. Это знакомо нам из классики, где аналогичная система была организована с лампочками на дверных стойках.

Плафон освещения салона

Здесь фонарь загорается, когда срабатывает концевик двери ВАЗ 2114, который стоит на стойках и нажимается самой дверью. Есть также отдельные кнопочки для пассажира и водителя, чтобы включать этот плафон по желанию.

Как осуществить замену лампочки подсветки номера?

Времени на всю эту работу потребуется немного, около пяти минут. Необходимо приготовить плоскую отвертку и взять новые лампочки. После выполнить несколько несложных манипуляций:

1. Выключить освещение.
2. Открыть багажник.
3. Взять пластиковую отвертку и поддеть ею плафон за уплотнительные фиксаторы.
4. Вынуть корпус подсветки и отсоединить контакты.
5. Вытащить уплотнительную муфту.
6. Осуществить замену.
7. Установить конструкцию обратно.
8. Проверить функциональность прибора.

подсветка номера на ВАЗ 2114

Точно так же выполняются действия с другой стороны. Подсветка номера на ВАЗ 2114 работает!

Установка освещения в багажник

Кнопку установил на боковине левой акустической полки. Для этого было сделано отверстие диаметром 22 мм, при помощи коронки с центрирующим сверлом.

Светодиодную ленту приклеил на пластиковый «порог» двери задка с внутренней стороны.

Для питания различных «доработок» в машине проложил отдельный провод от АКБ до багажника под ковровым покрытием дверных порогов. Поэтому я не испытывал таких трудностей, как подключение к плафону освещения салона. Подключение осуществил через предохранитель 5А.

«Массу» освещения объединил с «массой» концевика, которая закреплена на болтовом соединении крепления заднего левого фонаря. Развода проводов показана на этом фото:

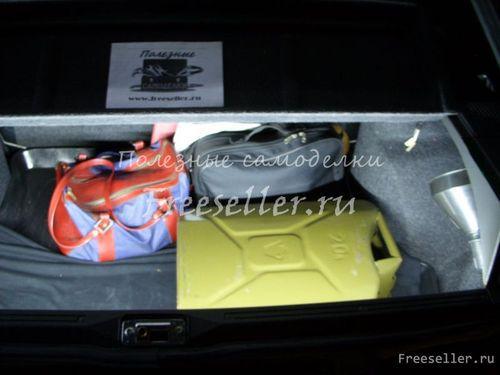

Результат получился такой:

При включении освещения загорается индикатор в кнопке:

Преимущества такого освещения:

1. свет распределяется по всему объему багажника; 2. принудительное включение от кнопки; 3. подключение к вновь проложенному проводу, без загрузки существующих цепей; 4. не большое потребление 1-1,5 А; 5. освещение не мешает съему задней полки;

Какими способами можно достичь оригинальной подсветки номера?

Последнее время зачастили случаи, когда вместо обычных ламп в плафон вставляют светодиоды. Такая подсветка яркая и привлекательно, делает автомобиль оригинальным и интересным. Важно, чтобы освещение имело допустимый нормами ГОСТу цвет, номера были читаемые.

Ее можно установить на автомобиль ВАЗ 2114 двумя способами.

Первый способ

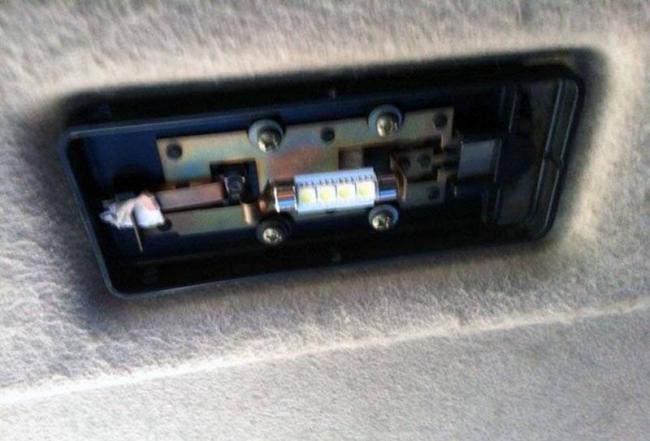

Замените стандартные лампы накаливания на светодиодные (у них те же контакты, что и в заводских изделий).

Внимание: если устанавливается светодиодная лампа, то важно не перепутать полярность, иначе лампа не будет функционировать.

А также важно правильно подобрать лампочки, слишком яркие будут быстро выходить из строя и забирать слишком много энергии. Устанавливать очень дорогие изделия тоже не стоит, ведь подсветка станет очень заметной, отвлекая водителей от дорожного процесса. Лампочки низкого качества могут иметь различные дефекты и быстро выходить из строя. Так что покупаем лампочки у проверенных представителей и используем их экономично.

Второй способ

Установить светодиодную полоску. Для этого понадобятся резисторы – 3 штуки и столько же LED полосок. Их цветовая гамма очень разнообразна, но лучше всего выбирать белые или желтые тона .

Внимание: сотрудники ГИБДД обращают внимание на подобные светящиеся ленты, и могут наложить штраф за неучтенные правила установки приборов освещения. Нужно учесть этот фактор перед установкой изделия!

Если же автомобилист, несмотря ни на что, желает заменить стандартную подсветку на светодиодную, необходимо выполнить следующие шаги:

1. Припаять к плюсовому концу отрезки светодиодов резистор.
2. К его концу и минусовой стороне закрепить небольшие проводки.
3. Получается конструкция с двумя контактами, которые запитываются проводами со штатной подсветки.

НЕ РАБОТАЕТ ПОДСВЕТКА

В случаях, когда не горит свет в салоне ВАЗ 2114 водители, которые не разбираются в электрооборудовании машины и его ремонте сразу же начинают лезть в интернет и пытаться найти там какой-нибудь совет или решение проблемы. Но, как бы странно это не было, освещение салона ВАЗ 2114 можно починить и самостоятельно, нужно только минимум инструментов для этого и подробный план действий, который мы сегодня и разберем.

НАЧАЛЬНАЯ ПРОВЕРКА

Начинать ремонт лучше с проверки работоспособности конкретной лампы – возможно, просто сгорела лампочка и ее нужно будет просто заменить. Если же не гаснет свет в салоне ВАЗ 2114 или наоборот не включается при открытии дверей, то нужно проверять концевики дверей на работоспособность, нужно посмотреть в порядке ли контакты, если они окислились, то лучше зачистить и протереть спиртом.

Варианты и способы установки светодиодов для освещения номерного знака

Многие автовладельцы устанавливают на номерные знаки дополнительную подсветку. И неспроста.

Во-первых, светодиодное освещение отличается длительным сроком эксплуатации и низким потреблением электрической энергии.

А во-вторых, такая подсветка – это отличный тюнинг автомобиля, позволяющий за небольшие деньги сделать его более эстетичным.

Диодная подсветка номера ваз 2114

Важно знать, что устанавливать дополнительную подсветку разрешено только на задний номерной знак!

Существует два способа установки светодиодов в качестве подсветки номера автомобиля.

Первый вариант заключается в элементарной замене обычных лампочек на диодные элементы.

Второй вариант предусматривает монтаж дополнительных светодиодных приборов.

Безусловно, за этими услугами можно обратиться на станцию технического обслуживания. Однако, задача эта может быть решена и собственными руками, что позволит неплохо сэкономить.

Для тюнинга в основном применяется диодная лента.

Ее можно установить двумя способами:

1. Крепление ленты на кузов автомобиля. Для этого вам необходимо купить диодную ленту (в идеале трехматричную), которую можно напрямую подключать к бортовой сети. Затем отмерить необходимую длину ленты и отрезать кусок. Провода припаять и места пайки обмотать изоляционной лентой для защиты от влаги. Далее вам следует прикрепить элементы освещения непосредственно на кузов с помощью хомутов или клея. Теперь осталось только подключить провода, не забывая про полярность.
2. Внедрение светодиодной ленты в плафон для освещения номера. Для этого вам необходимо подготовить кусок светодиодной ленты так же, как описано в первом варианте. Затем нужно демонтировать плафон, вынуть из него все содержимое. Светодиодную ленту прикрепить к заранее подготовленным кусочкам пластика, или, в крайнем случае, на защитное стекло. После установки ленты можно подключить провода к штатной проводке, не забыв изолировать все места соединения. Осталось проверить работоспособность конструкции и прикрутить плафон на место.

Вариант модернизации подсветки номера

Описанные способы — самые часто встречающиеся в современной практике, но существует еще один вариант.

Он заключается в установке дополнительного фонаря из органического стекла и фольги. Провода к светодиодной ленте крепятся так же, как и в первом варианте. Затем ленту следует прикрепить к подобранному заранее оргстеклу, толщиной 3-4 мм. В качестве отражателя в этой конструкции будет выступать фольга. Края следует обработать силиконовым герметиком и подключить провода напрямую или вывести на отдельный выключатель.

ДОРАБОТКА СВЕТА В САЛОНЕ

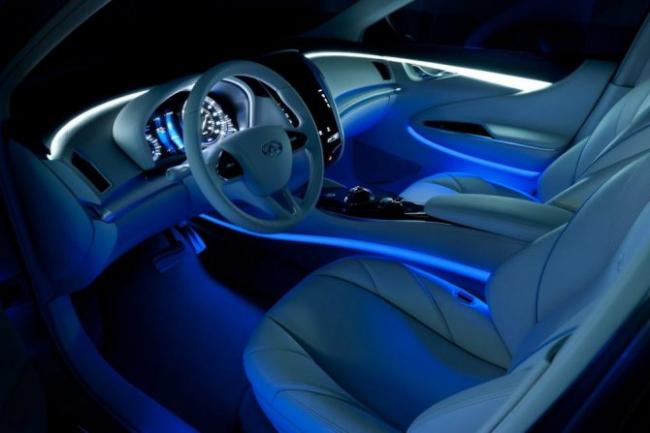

Подсветка салона ВАЗ 2114 своими руками может быть переделана и под свои цели и нужды. Самым интересным вариантом считается полный съем штатного плафона, и установка вместо него программируемого аналога вместе с интегрированными светодиодами. Такую модернизацию лучше делать сразу, как только было замечено, что не работает свет в салоне ВАЗ 2114 – зачем чинить уже сломанную старую лампу, если можно вместо нее поставить новую и гораздо лучше.

К тому же новая лампа будет иметь такие функции, которых нет у штатного варианта:

Базовое освещение

Штатным образом, на базовой моделе вопрос освещения в салоне на этой машине решен достаточно просто:

• плафон освещения салона ВАЗ 2114;
• плафон индивидуального освещения салона;
• подсветка приборной доски.

Есть еще освещение вещевого ящика и подсветка салона ВАЗ 2114, которая включает лампы подсветки передней пепельницы, переключателей и рычагов отопителя и шкалы гидрокорректора передних ламп.

Плафон освещения салона — электроприбор несложный. Встроен в обивку салона в средней, верхней части кузова, над головами водителя и пассажиров. Он должен загораться при открывании дверей и гаснуть при их закрытии, простой электрический сигнал подается от концевиков, установленных на дверных стойках. В салоне имеются выключатели на передних и задних боковых стойках с каждой стороны для ручного включения плафона.

Бывают случаи, когда не работает свет в салоне ВАЗ 2114. Такие вопросы частенько обсуждаются на форумах любителей этой машины. На самом деле особых проблем с устранением такой неполадки возникнуть не должно. Имеется отработанная схема действий в таких случаях.

1. Проверить работоспособность лампы. Если она не загораются, значит предохранитель неисправен и следует его заменить. Если же стоп-сигнал работает исправно, то с предохранителем все в порядке и надо искать дальше.
2. Проверить, в каком состоянии лампочка, если она исправна, значит надо проверить контакты и концевики на стойках дверей. Если была установлена светодиодная лампа, то поменять полярность, возможна была перепутка при установке.
3. На контактах надо замерить ток, поступает он или нет. Если тока нет, то надо прозванивать всю цепь, возможен пробой в проводке.
4. Концевики на дверных стойках следует проверять очень внимательно, специалисты и многие из тех, кто общается на форумах говорят о том, что именно в этом месте часто бывают неполадки. Возможен просто плохой контакт, который надо подрегулировать.

Тюнинг плафона

Такая приятная и увлекательная вещь для автолюбителя, как тюнинг своими руками, возможен и с плафоном освещения салона. Вместо обычного устанавливается плафон с программируемой светодиодной лампой. Он имеет расширенные функции:

• выбор трех режимов яркости, этот выбор производится переключением выключателя с интервалом в одну секунду, запоминается последнее включение;
• задержка выключения 6–8 секунд с плавным гашением лампы;
• автоматическое отключение при незакрытой или неплотно закрытой двери через 30 минут.

Цена на такой плафон всего около пятисот рублей, поэтому выбор очевиден.

Порядок установки и подключения плафона с программируемой светодиодной лампой:

• снимается пластмассовый рассеиватель штатного плафона;
• отсоединяются провода от контактов этого устройства;
• выворачиваются четыре самореза удерживающие корпус осветителя на потолке кузова и снимается корпус старого прибора;
• светодиодный осветитель освобождается от пластмассовой прозрачной крышки-рассеивателя;
• электропроводка подсоединяется к штеккерам светодиодного осветителя в соответствие со схемой;
• корпус нового плафона крепится к потолку кузова на штатное место саморезами;
• пластмассовый рассеиватель фиксируется на корпусе.

Следует отметить, что такой осветительный прибор выдает более яркий свет, который в темное время суток является хорошим подспорьем для всех людей, которые находятся в машине.

Подсветка заднего номера – служит для идентификации автомобиля в тёмное время суток. Стоит так же отметить, что цвет лампы подсветки номера должен соответствовать ГОСТУ и ПДД. А именно, освещение номерного знака не должно быть синим, красным цветом. Рекомендуется – жёлтый, белый цвет.
