Не горят габариты на ваз 2109? список причин, почему это произошло

Замена габаритов lada priora (ваз приора)

Передние габариты называются головными лампами, они находятся в блок-фаре впереди автомобиля по обеим его сторонам. Они – крайние по бокам в системе освещения, а своим названием обязаны тому, что показывают встречным транспортным средствам габариты машины по ширине.

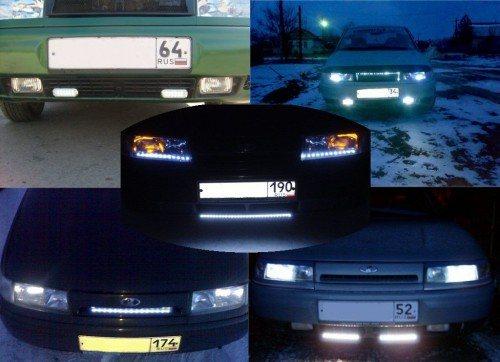

Различные варианты габаритных и дневных ходовых огней

Точно для такой же миссии предназначены задние габариты, — чтобы вас видел тот, кто едет следом. Особенно это актуально во время обгона, вы же не хотите, чтобы кто-то, не разглядев реальных размеров, задел вашу «ласточку».

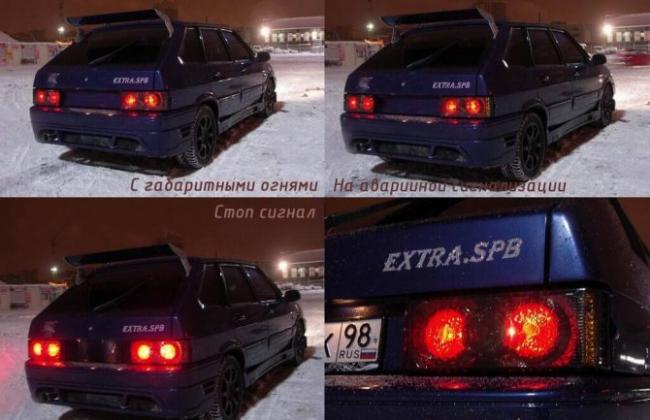

Тюнингованные задние габаритные огни

Отсюда важный совет: если вдруг так случится, что ехать нужно во что бы то ни стало а вы обнаруживаете, что перегорела лампочка в левом габарите, замена ее на новую невозможна ввиду отсутствия таковой, не поленитесь и переставьте из правого. А как это сделать, мы расскажем.

Устраняем поломки передних и задних габаритных огней на ВАЗ 2114

Любой автомобиль по сегодняшним стандартам правил дорожного движения обязан быть оснащен определенным набором световых огней различных цветов и размеров. Сюда входят стоп-сигналы, фары ближнего и дальнего света. Но больше всего интерес представляют габариты ВАЗ 2114:

• Передние справа и слева;
• Аналогично задние.

Инженеры расположили их так, чтобы их было видно с любой стороны, то есть с каждого борта машины. Назначение их лежит в оповещении водителей о присутствии автомобиля в том или ином месте постоянно горящими желтыми лампочками. К тому же габаритные огни обязаны быть включены вместе с ближним светом фар при движении согласно правилам дорожного движения на сегодняшний день. Соответственно их отсутствие влечет за собой наложение штрафа, поэтому следить за состоянием габаритов необходимо регулярно, а поломки устранять вовремя. Давайте разберемся почему не работают габариты ВАЗ 2114 и какими путями можно решить этот вопрос в любом случае.

Не горят габариты на ВАЗ 2114 – 6 причин из способы их устранения

Согласно требования правил дорожного движения все транспортные средства должны быть оснащены определенным набором габаритных ламп и осветительных приборов. Неработающие габариты на ВАЗ 2114 – проблема неприятная, но вполне решаемая. В статье рассмотрим, по какой причине не горят габариты ВАЗ 2114 и разберем, как устранить эту неполадку самостоятельно.

Ваз 2115 горит лампочка неисправности габаритов

Уважаемые, автовладельцы! На днях столкнулся, на первый взгляд, с простой, но для меня неочевидной проблемой: не горят габариты на ВАЗ 2114. Проблема донимает меня регулярно, еще год назад переставали гореть габариты и стопы, зачищал контакты, массу, вроде на время помогло. Потом снова обострение! Сегодня горят только поворотные огни, и всё. Где может таиться причина этой неприятной для меня проблемы?

Привет! Сам недавно имел дело с габаритными огнями, пришлось проделать немало работы, но в итоге я решил свою проблему. Помогу и тебе. Сначала проверь лампы, возможно, они просто перегорели, поэтому габаритные огни не работают (банально, но так часто и бывает!). Другой вариант: сгорел предохранитель. Его нужно заменить, если именно это случилось. Нужно лезть в монтажный блок и находить там F10. Когда он перегорает, не горят оба габаритных огня, а также подсветка номеров.

Ничего сложного, надеюсь, разберешься. Идем дальше. Проверяем контакты. Они могли окислиться, поэтому габариты и не работают. Проводим визуальный осмотр всех колодок, вынимаем — вставляем обратно. Я именно так и решил свою проблему. Зачистил контакты, и все наладилось. Если зачистка не помогает, тогда проверяем саму кнопку. Она может не работать, откручиваем, смотрим. Отвалился провод? Вот и не работает!

Наиболее серьёзная причина — короткое замыкание. Но и здесь можно самостоятельно справиться. Берем обычную лампочку, подсоединяем к ней два провода: плюс и минус. Дальше вынимаем предохранитель, на место его контактов подсоединяем провода от лампы. Если она стала гореть, значит где-то точно коротнуло. Единственный способ найти место замыкания, это отключать по порядку все, что связано с предохранителем.

Не горят габариты на ваз 2109? список причин, почему это произошло

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.

1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
3. Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Куда пропала подсветка

ВАЗ-2110 — не горят габаритные огни [Архив]

Автомобиль: ВАЗ-2110.Спрашивает: Константин Самойликов.Суть вопроса: почему перестали гореть лампы подсветки панели приборов?

Днём ездил проблем не было. Вечером заметил что подсветка панели приборов горит еле-еле, а потом и вовсе пропала. Также когда вышел из машины на заправке заметил, что не горят гарабиты совсем. Помогите, пожалуйста.

Просмотр полной версии : ВАЗ-2110 — не горят габаритные огни

проблема: в один прекрасный момент заметил, что габаритные огни, как задние, так и передние не горят (оба борта). Переключатель-стандартный десяточный, на 3 положения (выключено-габариты-ближний свет) при постановке его в положение ближнего света, свет включается, габариты не горят. Предохранители габаритов обеих бортов в норме. Может кто сталкивался с этим или есть предположения?

и подсветка не горит тоже

глянь релехи и глянь предохранители

у друга такое было переставили реле местами все поперло и удар рукой по монтажному блоку помогал

ТЕХНИЧЕСКОЕ УСТРОЙСТВО

В одних ситуациях бывает так, что не горят задние габариты ВАЗ 2114, в других случаях только передние, но их устройство и принцип работы идентичен. Боковые огни располагаются в корпусе подворотников, а передние и задние нашли себе место в корпусе фар в той же области. На приборной панели существует специальная клавиша габаритных огней, которая и позволяет ими управлять, рядом с ней находятся и включатели фар, и прочее освещение. Когда водитель касается этой кнопки и включает их, то одновременно с этим загорается соответствующая лампочка на приборной панели, которая не даст водителю забыть о совершенном действии.

1. Предохранитель

С завода на «четырке» габаритные огни располагаются в основных фарах, но многие владельцы дорабатывают освещение и внедряют дополнительные диоды в поворотники. В каждом из случаев в конструкции присутствует предохранитель, защищающий электрическую цепь. Выход его из строя означает неисправность всей цепи. Если не горит задний левый габарит – проверьте состояние преда под маркировкой F10.

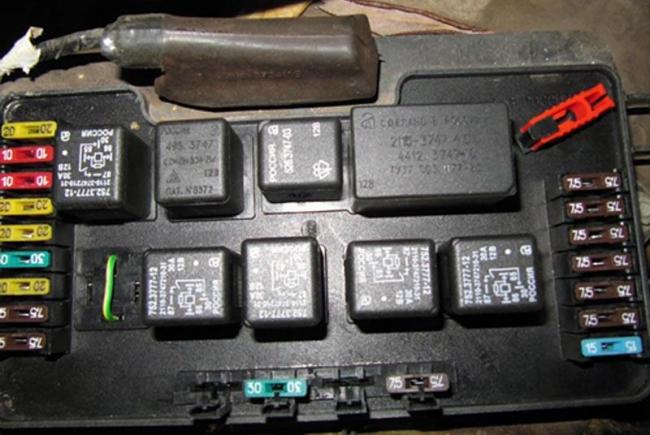

Предохранители левой и правой стороны габаритных огней на «четырке» размещены в монтажном блоке. Предохранители под маркировкой F10 и F11 защищают левую и правую стороны ламп соответственно. На фото отмечено расположение каждого из предохранителей в монтажном блоке нового образца.

Предохранители левой и правой стороны габаритных огней на «четырке» размещены в монтажном блоке. Предохранители под маркировкой F10 и F11 защищают левую и правую стороны ламп соответственно. На фото отмечено расположение каждого из предохранителей в монтажном блоке нового образца.

Предохранитель под маркировкой F10 отвечает за левую сторону габаритов, а F11 за правую.

Помимо ламп габаритов пред F10 отвечает за защиту следующих цепей: лампочка сигнализатора включения габаритного света, освещение номерного знака, подкапотная лампа, выключатель освещения приборов, подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем салона.

Одновременное прекращение работы освещения в перечисленных местах указывает на неисправность предохранителя F10, задача которого – левая сторона лампочек на машине.
Рассматривая причины, по которым не работают габариты на ВАЗ 2114, не поленитесь проверить состояние других предохранителей на предмет целостности. Нормальная работа электроприборов упрощает эксплуатацию машины.

Особенности работы габаритов на ВАЗ 2114

Будучи идеологический наследницей первого поколения, «четырнадцатая» унаследовала от нее многие технологические решения, включая внешние приборы освещения. Так, габариты на ВАЗ 2114 расположены в угловых зонах кузова спереди и сзади, которые включены, по техническому регламенту, в общие блоки фонарей и фар.

При этом, есть несколько особенностей, которые следует отметить при описании габаритных огней на ВАЗ 2114:

• включение/выключение осуществляется кнопкой в модуле управления наружным светом;
• при включенных габаритах выключатель подсвечивается зеленым индикационным диодом;
• задние габариты ВАЗ 2114, в отличие от передних, горят красным светом, согласно российским нормам безопасности на дорогах.

За правильную работу габаритных ламп на этой Ладе отвечает выделенный блок с предохранителями, обнаружить который можно в подкапотном пространстве рядом с двигателем. Соответственно, чаще всего автолюбители, заметившие нефункционирующие габариты по левой или правой стороне машины, сталкиваются с вышедшим из строя предохранителем.

Проще всего диагностировать выход из строя предохранителя F10, так как он одновременно выступает в роли контрольной лампы, тогда как при нерабочей паре габаритов на левой стороне авто заменять придется, скорее всего, предохранитель F11.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

• Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
• Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
• Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
• Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
• Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

ПРЕДОХРАНИТЕЛИ

Для защиты от перепадов напряжения и других влияний на электрическую составляющую в цепь вместе с лампочками и кнопкой включен еще и предохранитель габаритных огней. В момент перенапряжения он перегорает, но все остальное в цепи за счет этого остается целым. Он обычно располагается в подкапотном пространстве, где в ВАЗ 2114 нашел себе место целый блок предохранителей на все электросети в машине.

Поскольку на всех них есть маркировки, то легко можно обнаружить те детали, что нам нужно: F10 отвечает за сохранность ламп левой стороны машины, а F11 за правый. Таким образом, в случае отказа одной половины, например, когда не горит задний левый габарит правая часть авто останется работоспособной и свою работу выполнять будет. А если перегорает предохранитель габаритов, то заменить его в принципе достаточно просто – это считается простейшей неисправностью этого рода.

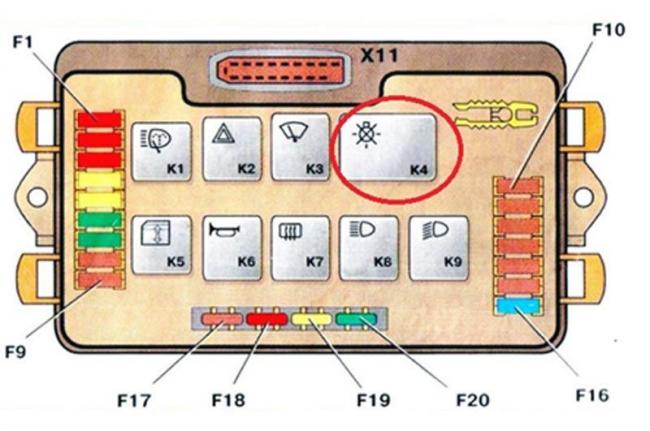

Схема и расположение предохранителей на ВАЗ 2114(так же на 2113 и 2115)

2. Реле контроля исправности ламп

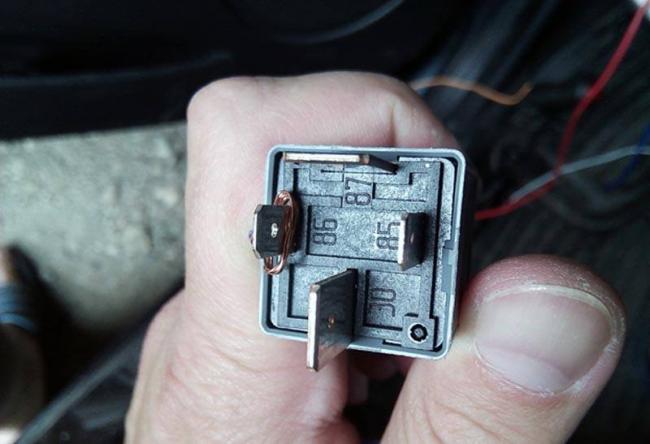

Еще один элемент, отвечающий за работу лампочек в габаритных огнях, также располагается в монтажном блоке. Реле – важная деталь в конструкции электрической цепи, непосредственно влияющая на работу лампочек. Реле контроля исправности ламп обеспечивает работу по выявлению неисправности во всех лампочках автомобиля.

В монтажном блоке нового образца нужное реле на схемах обозначается маркировкой K4 и располагается в центре блока с предохранителями. Если не горит правый габарит ВАЗ 2114 РКИЛ оповещает водителя о неисправности через БСК автомобиля. Неисправность РКИЛ также вызывает неправильную работу лампочек в габаритах. На фото отмечено точное расположение реле K4.

В монтажном блоке нового образца нужное реле на схемах обозначается маркировкой K4 и располагается в центре блока с предохранителями. Если не горит правый габарит ВАЗ 2114 РКИЛ оповещает водителя о неисправности через БСК автомобиля. Неисправность РКИЛ также вызывает неправильную работу лампочек в габаритах. На фото отмечено точное расположение реле K4.

Часто замена этого элемента позволяет восстановить работу лампочек освещения во всем автомобиле. Неисправность элемента K4 легко может стать причиной, почему не горят задние габариты на ВАЗ 2114, поэтому при наличии следующих симптомов замените деталь на заведомо рабочую:

• При включении зажигания загорается сигнал на панели БСК;
• Работает лишь часть ламп освещения в автомобиле.

Разберем еще несколько причин, почему не горят передние габариты на ВАЗ 2114.

Почему могут не гореть габаритные огни на ВАЗ 2114 и 2109

Габаритные огни — это световые лампы, сообщающие другим водителям на дороге о размерах вашего автомобиля. Согласно правилам, водитель обязан включать их в ряде случаев. В частности, с началом включения уличных фонарей освещения и при остановке у обочины. В этой статье представлена информация о том, почему не горят габариты на ВАЗ 2109. Материал будет полезен владельцам всех поколений автомобилей Lada Samara.

Возможные причины неисправности

1. Неисправна лампа Самая распространенная причина того, почему не горят задние габариты на ВАЗ 2114 кроется в том, что в фонаре перегорела лампа. Этот диагностический признак актуален в том случае, если не работает только один габарит. В этом случае достаточно заменить перегоревшую лампу. 2. Перегорел предохранитель В том случае, когда из строя выходят одновременно несколько габаритов, причиной тому могут быть неполадки в монтажном блоке, если быть точнее — в предохранителе F10. Поломка этого предохранителя часто приводит к тому, что не горят габариты ВАЗ 2114. В этом случае также могут быть проблемы с освещением подсветки салона и номера, а также приборной панели. 3. Неисправны или окислились контакты Чтобы исключить эту причину, придется проверить весь блок предохранителей. В частности, следует внимательно осмотреть клеммы шин, ведущих к блоку с предохранителями и реле. Бывает, что они окисляются или отсоединяются и от этого плохо контактируют. Здесь потребуется отсоединить контакты, зачистить их и подсоединить. Если после этого все еще не горят задние габариты ВАЗ 2114 или 2109 или если есть проблема с передними габаритами, нужно будет проверить контакты на блоке фары. Может быть, контакты окислились там. 4. Перестала работать кнопка включения Причиной того, что не работают задние габариты ВАЗ 2114 или 2109 может быть вполне типичная проблема: поломка самого выключателя (кнопки). Если с кнопкой все в порядке, следует проверить, не окислился ли провод. В противном случае контакт надо будет зачистить. 5. Горит предохранитель габаритов Если наблюдается постоянное горение предохранителя, то возможно, что в блоке с предохранителями плохой контакт либо провод где-то замыкает. В этом случае следует проверить его: подсоединить к его контакту лампочку на 12 Вольт (через + и -). Если лампа загорится — значит, где-то произошло замыкание. Чтобы его найти, придется по очереди отключать все приборы, работающие в связке с этим предохранителем. Для этого придется проверить провода, идущие на подсветку номера по крыше багажника. Обычно перетираются и замыкают именно эти контакты. Еще одно слабое место, из-за чего не работают габариты ВАЗ 2114 или 2109, может быть в шлейфе, находящемся у левой ноги водителя с обратной стороны крыла под ковриком. Отсоединив этот шлейф, отсоединяется и подсветка номера и плафона освещения в салоне. Если после отключения шлейфа погаснет лампа на предохранителе — значит, замкнуло в этом шлейфе. В этом случае потребуется осмотреть весь контур проводки в этом узле.

3. Плохая масса

Мигание задних фонарей или одновременное включение нескольких лампочек – привычное явление для владельцев «четырок». Помимо плохого контакта причиной такой «цветомузыки» может стать плохая масса.

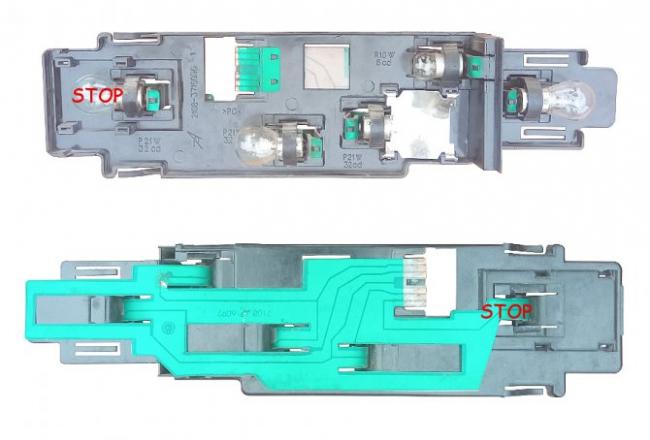

Минусовой провод каждого из задних фонарей выходит из соединительной колодки проводов (фишки) и крепится на кузов рядом с ним. Периодически это соединение окисляется и контакт пропадает (цепь размыкается). Прокладка нового провода массы позволяет вернуть работающие габариты, поворотники и ПТФ. На фото указано точное расположение провода массы для задних фонарей.

Минусовой провод каждого из задних фонарей выходит из соединительной колодки проводов (фишки) и крепится на кузов рядом с ним. Периодически это соединение окисляется и контакт пропадает (цепь размыкается). Прокладка нового провода массы позволяет вернуть работающие габариты, поворотники и ПТФ. На фото указано точное расположение провода массы для задних фонарей.

В передних фарах и габаритных огнях конструкция также включает наличие массы. Со временем масса пропадает и цепь размыкается.
Причины, из-за которых не горят задние габариты ВАЗ 2114 есть разные, но устранение каждой из них под силу любому владельцу машины. Восстановление провода массы в основную косу проводов, идущую на блок фар, не занимает много времени.

Замена предохранителей

Когда просто не работают фары на любой машине – это случай рядовой. Причина может быть в выключателе света, предохранителях и других обычных вещах. В «десятке» же есть особенность, не зная которую можно до одури проверять все, что только можно, а неисправность так и не найти.

Обычно все выглядит так: у «десятки» не работают фары или габаритные огни, причем произвольно, например, не работает фара левого борта, габаритные огни справа спереди и слева сзади. Предохранители при этом целые и у многих владельцев «десяток» возникает сильное удивление. Он не мудрено, если не знать один секрет.

Этот секрет расположен в блоке предохранителей, который на ВАЗ-2110 даже внешне выглядит как черный ящик. Открыв его, вы увидите предохранители и реле, при этом одно реле размерами больше всех остальных. Оно называется реле контроля исправности ламп и следит за тем, чтобы лампы в фарах и габаритных огнях были целыми.

Внутри этого реле есть четыре спирали – это резисторы и смысл в том, что одна из этих спиралей может перегореть. Происходит это, конечно, не просто так, а в результате короткого замыкания, но главная «фишка» в том, что резисторы этого реле сгорают быстрее, чем предохранители в блоке! То есть абсолютно все предохранители целые, все классно, но какие-то лампочки не работают.

НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ (ЗАДНИЕ И ПЕРЕДНИЕ ГАБАРИТЫ)

Теперь нам осталось лишь разобраться почему происходят такие проблемы, и каким образом их решать, например, как заменить габаритную лампу на ВАЗ 2114 в любой части авто. Итак, для начала разберемся почему не горят габариты, какие у этого могут причины:

• Отсутствие напряжения на фарах;
• Перегорели лампы;
• Сгорел предохранитель;
• Вышел из строя блок предохранителей;
• Сломалась кнопка включения огней.

Итак, теперь нам необходим разобраться в каждом конкретном варианте подробнее, например, почему не горит левый задний габарит. Первая и самая логичная причина – просто вышел ресурс лампы, и она перегорела, также как это бывает с обычными домашними лампочками. Теперь ее нужно заменить, делается это аналогично во всех частях авто:

1. Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
2. Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
3. Вынимаем лампу, она здесь просто вставляется на защелке;
4. Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

Что же касается предохранителей если не горит задний правый габарит, то чтобы обойтись без специальных инструментов и диагностировать причину нужно просто заменить подозрительный предохранитель на новый и посмотреть исправится ли ситуация. Если лампы загорятся, то дело было в нем, а если нет, значит, придется искать причину дальше. Задний габарит – постоянно не горит. Очень слабое место – конструктивная недоработка контактной группы в фаре.

Чтобы понять почему не горят задние габариты на ВАЗ 2114, нужно взглянуть на электрическую схему автомобиля, питание к габаритам идет вместе с фарами, и если они не горят только спереди или сзади, значит, дело именно в проводке. Ее придется проверять, но без специальных знаний электрика найти обрыв цепи или какую-то другую причину вряд ли получится самостоятельно. А вот если не горит правый габарит на ВАЗ 2114 или только левый, то здесь дело все в предохранителях, их заменять просто – старые вытащил, а новые на то же место вставил. Проверить кнопку тоже достаточно просто – нужно вынуть ее из панели и замкнуть провода, если лампы загорелись, то дело в ней. Нужно будет отыскать новую кнопку, которая туда подойдет и поставить ее.

Причины неисправности задних габаритов

Устранение неисправности в ситуации с неработающими габаритными огнями – первостепенная задача автовладельца, так как это не только создает опасную ситуацию на дороге, но и, в конце концов, чревато штрафом со стороны дорожной полиции.

Чтобы выяснить, почему не горят габариты ВАЗ 2114, нужно ориентироваться на три основных фактора:

1. Перегоревшая лампа.
2. Неплотный контакт питающего провода.
3. Пробитая проводка, ведущая к габариту.

Рабочие задние габариты

Первый случай – самый распространенный, и решается проблема элементарной заменой лампочки, благо, продаются они повсеместно и стоят небольших денег.

Подтвердить вторую причину, не разбирая прибор, можно с помощью простого постукивания по габариту: в момент прижатия его к контакту лампа будет загораться, и наоборот – гаснуть в свободном положении. Если же разборка прибора не выявила ни окисления с нагаром, ни перегоревшей лампы или отошедшей клеммы, но задний габарит ВАЗ 2114 не горит по-прежнему, можно говорить о неисправной проводке.

Где чаще всего коротит?

Постараюсь немного облегчить тебе задачу в поиске места короткого замыкания, если, конечно, в твоем случае это уместно. Но, если все вышеописанные способы не принесли положительного результата, то остается этот единственный вариант. Провода, которые идут на подсветку номеров, а также на крышу багажника, чаще всего перетираются, и там замыкает. Эту проводку нужно лечить изолентой, и никак иначе.

Еще одно проблемное место — проводка с обратной стороны крыла под ковром. Там тоже нужно внимательно все смотреть, и, если необходимо, мотать изолентой. Да, бывают такие случаи, когда перегорают обе лампочки, но водители отказываются в это верить, проверяя всё что угодно, но не сами фонари. Начни именно с них. На этом всё, удачи!

4. Окислились контакты

Плохая изоляция проводки и попадание на нее влаги – путь к появлению окислов на контактах и цоколях лампочек. Окислы могут стать причиной, почему не горят габариты на ВАЗ 2114. В том же монтажном блоке часто образуется влажность (особенно при отсутствии защитной крышки на корпусе). Со временем это выливается в появление ржавого налета и окислов на предохранителях и реле.

Контакты самих цоколей лампочек также не должны содержать окислов и налета ржавчины. Это препятствует нормальной передаче тока по цепи. Часто для восстановления контакта достаточно очистить поверхность контактов наждачной бумагой. Если окислы сильные – стоит заменить цоколь и лампочку в сборе с проводами.

Контакты самих цоколей лампочек также не должны содержать окислов и налета ржавчины. Это препятствует нормальной передаче тока по цепи. Часто для восстановления контакта достаточно очистить поверхность контактов наждачной бумагой. Если окислы сильные – стоит заменить цоколь и лампочку в сборе с проводами.

Почему не работают фары ВАЗ-2112 и ремонт

На автомашины модели ВАЗ-2112 спереди монтируются левая и правая блок-фары. Эта конструкция объединяет в себе как ближний, так и дальний свет. Производителями могут быть Бош либо Автосвет, соответственно, и изделия имеют незначительные отличия. Однако крепления всегда располагаются в одних и тех же местах, что позволяет устанавливать без труда фары, сделанные на разных заводах. Также абсолютно идентичны применяемые лампочки. Их характерной чертой является наличие только одной спирали накаливания. Что же делать, если не работают по какой-то причине фары, установленные на ВАЗ-2112? Расскажем об это далее.

ЦЕНЫ КОМПЛЕКТУЮЩИХ

Отдельного раздела стоят и цены на все детали, что могут понадобиться при ремонте этой части автомобиля, ведь если перегорели габаритные лампочки на ВАЗ 2114 или предохранители, то их все равно придется менять на новые. В любом случае все комплектующие достаточно дешевые, все, что нам может понадобиться:

• Лампа габаритная;
• Предохранитель;
• Кнопка включения;
• Целый блок предохранителей.

На сегодняшний день обычная лампочка белого цвета стоит до 30 рублей, конечно, цена зависит от индивидуальной ценовой политики конкретного продавца. Отдельные предохранители можно подобрать в цене до 50 рублей, если, конечно, вы не захотите поставить более качественный вариант. Кнопка, если искать точно такую же, как и родная, то придется отдать до 300 рублей. В некоторых ситуациях могут возникнуть проблемы серьезнее и придется менять весь блок, это достаточно дорогое удовольствие, вместе со всеми проводами это будет стоить до 1000 рублей.

Исходя из этого, можно сказать, что следить за своим авто нужно тщательно и стараться не допускать никаких серьезных неисправностей, что-то сломалось – чините сразу, не запускайте.

Советы для автомобилистов

Согласно, настоящих Правил дорожного движения, на любом движущемся автомобиле, в том числе и ВАЗ-2114, должен быть включен свет фар, совместно с которым обязательно включаются и габаритные огни. Кроме того, они должны быть включены при остановке или стоянке автомобиля на дороге в тёмное время суток и условиях недостаточной видимости. Поэтому, они должны быть всегда исправны.

Электрическая схема габаритных огней ВАЗ-2114 не так сложна и при желании любой уважающий себя водитель сможет найти неисправность связанную отказом её работы. Для этого необходимо знать, что на клемму №1 выключателя габаритных огней всегда подаётся плюс с аккумуляторной батареи, минуя замок зажигания. Если клавишу переключателя габаритных огней в положение включено, то электрический ток поступает к двум предохранителям F10 (7,5А) и F11 (7,5А), которые соответственно защищают электрические цепи левых (F10) и правых (F11) габаритных огней. Дальнейший путь тока лежит к реле К4 (реле контроля исправности ламп), а затем к передним и задним лампам габаритов.

Возможные неполадки и способы устранения

Не горят габариты на ВАЗ 2109, тогда ищите причину в проводке. Даже опытные водители рекомендуют перед выездом тщательным образом проверять работоспособность всех приборов и узлов. Не исключением есть и девятка, в которой частенько может отказать оптика по различным причинам, среди которых:

• Обрыв контакта проводов;
• Перегорела лампа;

Так вот, если перегорит Ф10, то будет заметно, так как погаснет вся приборная доска, вот когда Ф11, то неполадку не заметишь. Для диагностики необходимо открыть крышку капота и найти в монтажном блоке нужный нам Ф11.

В случае если с предохранителем все в норме, тогда ищем маркировку К4 – это реле ламп. Зачастую оно имеет свойство перегорать. В монтажном блоке его легко найти по черному кругу со знаком умножения внутри. На авто с пробегом старые собственники дабы не мучится, устанавливают металлические перемычки.

Еще одной характерной причиной, что барахлят габариты, может быть банальное окисление клемм в монтажном блоке. Объясню почему: конструктивно он расположен в близко к сливному отверстию, так, что в хороший дождь или ливень возможно попадание воды и листьев, что приведет к замыканию. Просто вопрос времени и не более.

Резиновый чехол не долговечный, который через пару лет утратит свою герметичность, а сливное отверстие забьется мусором.

Согласно неутешительной статистики, задние габариты перегорают на порядок чаще передних, так как плата и фишка контактов со временем теряют прочность соединения в следствии ям, ухабов или просто заводского брака. Спустя некоторое время следует ожидать появление в фонаре конденсата, пыли, которые приведут к короткому замыканию. Тут к рекомендуем к прочтению статью «Что делать если потеет фара».

Возможны причины в повреждении проводки, но его пути решения строго очерчены: или самому искать, но при условии, что понимаешь суть дела или к мастеру автосервиса. Но причину устранять все равно необходимо, так как это, прежде всего собственная безопасность и безопасность пассажиров, которых водитель перевозит.

Если автомобиль с возрастом, имеет место быть повреждение электропроводки по всему кузову, в следствии естественного старения и негативного влияния погодных условий. Отрицательные температуры приводят к тому, что обмотка теряет свои эластичные функции и провод просто ломается пополам.

Выход один – комплексная замена центральных магистральных проводов. На рынках или автомагазинах продаются готовые заготовки для разных моделей авто, так что проблем не должно быть. Все что понадобится, так это время на замену.

Собственно говоря, причины почему не горят габариты на ВАЗ 2109 рассмотрены. Советы и рекомендации водителям даны.

От автолюбителей требуется только одно – соблюдение правил дорожного движения и своевременного устранения неполадок. В противном случае будет таким образом повышаться негативная статистика аварийных ситуаций и летальных исходов.

Авто-помощь

При движении легкового автомобиля ВАЗ-2115, независимо от времени суток, габаритные огни, также как и свет фар, должны быть обязательно включены. Это предписание российских Правил дорожного движения, которое обязан выполнять каждый водитель. Поэтому, электрические схемы габаритных огней и стоп сигналов, работают через реле контроля ламп К4, в задачу которого входит предупреждение водителя при помощи светового и звукового сигнала о не включении хотя бы одной из ламп выше перечисленных электрических цепей. Это заставит водителя выйти из автомобиля и определить, какая лампа габаритного света не горит, и заняться поиском возникшей неисправности.

На автомобиле ВАЗ-2115 чаще прекращают работать лампы габаритных огней в задних фонарях. Связано это с возникновением не герметичности фонарей, в результате чего, внутрь попадает влага, что приводит к окислению штекера колодки или дорожки на гибкой плате, через которые подаётся напряжение на контакты лампы.

Бывают случаи, когда после перевода выключателя наружного освещения в первое положение, не загорается ни одна лампа габаритных огней. Поиск такой неисправности придётся начинать с проверки наличия напряжения на клемме 1 этого выключателя. Оно должно быть равно +12 вольт, даже с выключенным зажиганием.

Если на эта клемма обесточена, тогда нужно будет последовательно проверить напряжение на клемме 6 разъёма Х8, а затем на клемме 6 разъёма Х1 монтажного блока. При наличии на этих клеммах напряжения, виновником отсутствия питания на клемме 1 выключателя наружного освещения будет розовый провод соединяющий её с клеммой 6 разъёма Х1 монтажного блока.

Ну, а при наличии напряжения на клемме 1 выключателя наружного освещения, виновником не включившихся ламп габаритных огней может стать сам выключатель или реле контроля ламп К4. Чтобы убедиться, что выключатель вышел из строя, нужно перевести его в первое включенное положение и проверить наличие напряжения на его клемме 2. Если напряжения на этой клемме нет, то выключатель наружного освещения придётся заменить.

При перегорании предохранителя F10 (7,5 А) не будут гореть передняя и задняя лампы габаритных огней с левой стороны автомобиля ВАЗ-2115, а при выходе из строя предохранителя F11 (7,5 А), не горят обе лампы габаритов с правой стороны этого автомобиля. Перегорание предохранителя F10 можно определить моментально, даже не заглядывая в монтажный блок, так как сразу же отключаться лампы подсветки выключателей, рычагов управления отопителем, прикуривателя, пепельницы, ведь он защищает и эти электрические цепи.

Поделитесь статьей с друзьями:

5. Перегорела лампочка

Очевидная причина неработающих габаритных фонарей – перегорание лампочки. Определить состояние детали можно визуально и по звуку. В целой лампе вольфрамовая нить в корпусе должны быть целой и натянутой. Сгоревшая же деталь при встряске издает звуки. Цена новых деталей освещения копеечная, поэтому достаточно заменить их на исправные (можно на диодные).

Горит предохранитель габаритов

Если постоянно горит предохранитель, то возможны два варианта:

• плохой контакт в блоке предохранителей;
• где то коротит (замыкает).

• Берём лампочку на 12 вольт и подсоединяем к ней два провода, соответственно на + и на -.
• Вынимаем перегоревший предохранитель и на места его контактов с блоком подсоединяем провода от лампочки. Если лампа горит, то где то замыкание.

Единственный способ найти место замыкания, отключить по порядку и проверить этим же способом всё, за что отвечает данный предохранитель.

Основные болезни это:

1. Провода которые идут на крышку багажника и на подсветку номера. Чаще всего именно они перетираются и замыкают.
2. Следующее слабое место, из за чего не горят на ваз 2109 тогда отцепи шлейф, который находиться у левой ноги водителя, который находится не на моторном щите, а с обратной стороны крыла сбоку, под ковром. Отсоединив шлейф, мф как раз отсоединяем цепь на подсветку номера и плафон освещения.
3. Если после этого наша лампа на блоке предохранителей погаснет, то мы нашли место, где замыкает. Далее нужно полностью смотреть проводку и лечить изолентой.

Причины поломок

Причин неисправностей может быть немало. Наиболее часто встречающаяся – перегорают лампы, что естественно, лишает возможности включить габаритные огни. Особенно ненадежны в этом отношении лампы, завезенные к нам из Поднебесной.

Хоть и привлекают они более чем «демократичной» ценой, да и в любой торговой точке их навалом, зато мороки с ними не оберешься. Поэтому, возможно, следует вспомнить поговорку о том, что не такие уж мы богатые люди, чтобы покупать дешевые вещи дважды.

Хорошие фирменные лампочки прослужат в разы дольше, к тому же не придется их бесконечно менять.

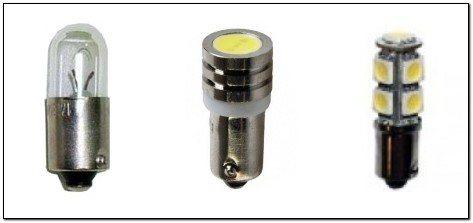

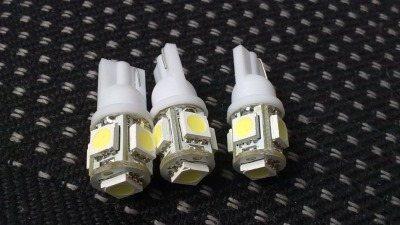

Варианты ламп для габаритов

Иногда наблюдается «мигание» габаритов, или же мигание освещения приборного щитка, когда включаются габаритные огни. Многие винят в этом реле габаритов, однако отыскать его не могут. В карбюраторном ВАЗ 2110 реле габаритов не существует, есть только реле на дальний и ближний свет.

Для инжекторного автомобиля реле следует искать в монтажном блоке, где находятся все предохранители. Причем, если реле горят одно за другим, следует немедленно обратиться к специалистам по электрике, ведь это свидетельствует о том, что в цепи где-то есть замыкание, а отсюда и до сгоревшей машины недалеко.

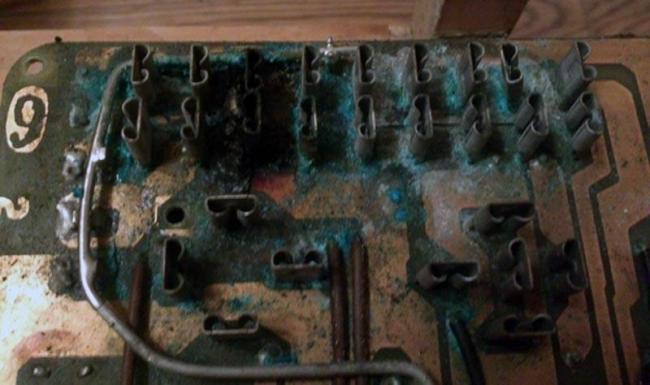

Монтажный блок и реле и предохранителями

Никогда, ни при каких обстоятельствах, не должна производиться замена сгоревшего предохранителя на более мощный, а то и вообще – на «жучок».

Замена неработающей лампочки

Чтобы починить задние габариты ВАЗ 2114, необходимо следовать ряду простых рекомендаций:

• отключить электропитание автомобиля;
• открыть багажник, демонтировать декоративную накладку;
• сжать фиксаторы, извлечь контактную панель всего фонаря;
• придавить неисправную лампу и повернуть против часовой стрелки, чтобы достать ее.

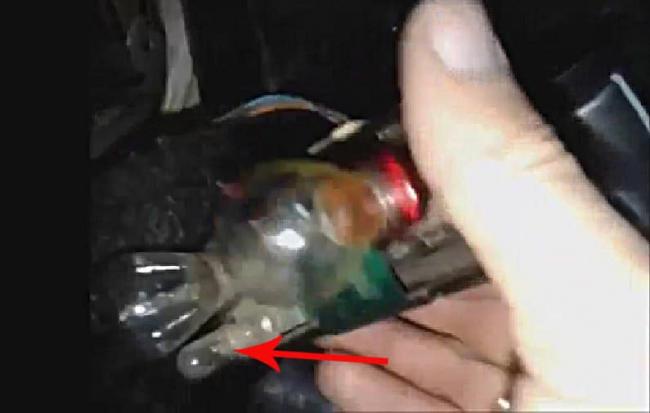

Замена лампочки в габаритах

Далее лампу желательно «прозвонить» тестером, чтобы убедиться в том, что именно ее неисправность была причиной проблемы, после чего ее следует заменить на новый аналог, и можно приступать к сбору фонаря в обратном порядке.

Некоторые владельцы Лад, столкнувшись с тем, что на их ВАЗ 2114 не работают габариты, не заморачиваются и меняют весь блок фонаря в сборе – тем более, что стоят они не так дорого. Можно считать это удобным решением, так как такая замена исключает на некоторое время вероятность выхода из строя других ламп в фонаре, помимо габаритной.

В некоторых ситуациях поломка габаритов представляет собой не полную нефункциональность огней, а просто более слабое свечение, что свидетельствует о неполадках с подачей тока на контакты. Для устранения проблемы достаточно зачистить всю контактную группу в блоке управления под капотом, а если не поможет – придется проверить каждую группу, ведущую к заднему фонарю, в отдельности.

6. Перегорела кнопка включения габаритных огней

Если не горит задний правый габарит или все лампы вкруг – стоит проверить состояние кнопки включения.

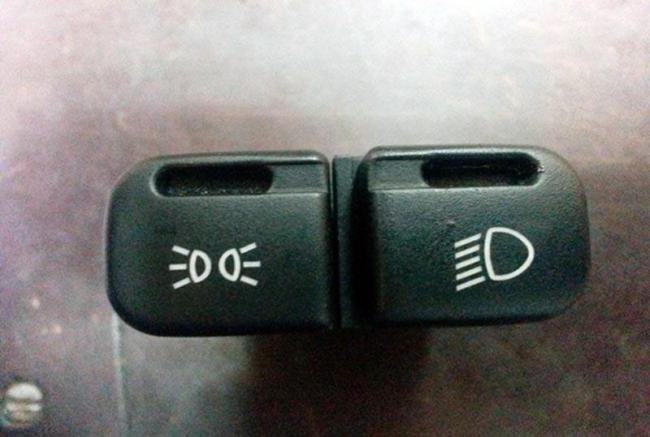

На «четырке» кнопка включения габаритов спарена с клавишей фар. Механическая поломка или потеря контакта в корпусе клавиши может вызвать проблему с подачей напряжения на лампочки. При таком раскладе работать не будет не только правый передний габарит, но и все лампы вкруг. Проблема решается очисткой внутренней части клавиши либо полной ее заменой.
Перечисленные в статье причины неполадки устранимы своими силами, поэтому информация может использоваться как инструкция по ремонту.

Почему может не гореть задний габарит

От неисправных габаритных огней не застрахован ни один из автолюбителей. Важно быстро понять, в чем причина, и провести ремонт. Наиболее часто выходит из строя одна из ламп, тогда можно предположить причину выход из строя:

• она перегорела;
• плохой контакт;
• пробой в проводке, ведущей к этой лампе.

Первое встречается наиболее часто, в этом случае достаточно заменить вышедший из строя светильник. Если лампа работает, только если стукнуть по ней, то проблемы с контактами (хотя не всегда физическое воздействие помогает). Если при тестировании вы обнаружили, что лампочка целая, а окисления или нагара в патроне не наблюдается, то необходимо проверить проводники.

Замена испорченной лампы в заднем блоке фар проводится по инструкции:

• отключите освещение и откройте багажник;
• удалите декоративную обивку;
• сожмите фиксаторы и вытащите контактную панель фонаря;
• нажмите на сгоревшую лампу и поверните ее против часовой стрелки;
• проверьте лампочку на тестере и при необходимости установите новую.

Сборка фонарей проводится в обратном порядке. Заменить фонарь можно и в сборе. Для этого важно лишь приобрести качественный вариант, не отличающийся от оригинала. Автолюбители часто рекомендуют приобретать стоковые комплектующие или обратить внимание на . Замену в сборе мы рекомендуем в том случае, если есть значительные повреждения конструкции.

Часто лампы задних габаритов не сразу перегорают или отказываются работать, а возвещают о неполадках слабым свечением. Для начала прочистите группу контактов, расположенную в монтажном блоке, а затем, если неисправность не удалось исправить, поверьте группы, ведущие к каждой лампе.

Ремонт

Если предохранители целы, но при этом освещение так и не включается, нужно найти причину неисправности. Для этого понадобится контрольная лампа, а еще лучше – мультиметр.

Схема головного освещения ВАЗ 2110

Надо сказать, что ремонт ближнего света на ВАЗ 2110 произвести не сложно – необходимо лишь прозвонить цепь и найти разрыв, чтобы его устранить.

Ниже приведем оптимальный порядок действий:

• Так как зачастую причиной неисправности ближнего света является реле ближнего света на ВАЗ 2110, начинать проверку можно с него. При помощи прибора нужно определить –подается ли на него напряжение и есть ли оно на выходе. Если на выходе напряжения нет, значит нужно заменить реле.
• Если на реле не подается напряжение, и его нет на клеммах предохранителей, то следует проверить проводку ВАЗ от выключателя до предохранителей, а также сам выключатель.
• Если на выходе из реле имеется напряжение, нужно проверить подается ли оно на разъем лампы. Зачастую причиной неисправности являются подгоревшие или окислившиеся контакты. Если пропал сразу ближний и дальний свет, то возможно отошел провод массы в блок-фаре.

Дополнительные советы

Иногда владельцы ВАЗ 2114 сталкиваются с обратной ситуацией, когда сами задние габариты работают, а вот индикатор на кнопке включения – нет: почти всегда это признак неисправности проводки в салонной панели. Справиться с неполадкой можно путем извлечения всего блока клавиш и тщательной протирки его контактов.

В целом, габаритные огни на этой модели ВАЗ не должны часто выходить из строя, так как для их предохранителей были специально увеличены по ширине контактные площадки с целью обеспечения плотного примыкания.

Кроме того, специалисты советуют усматривать в частых поломках габаритов наличие неисправности в самом монтажном блоке или его электрической цепи. Подобную проблему необходимо устранить в короткие сроки, чтобы исключить риск возникновения возгорания проводки.

Наконец, стоит обращать внимание на герметичность всего блока задних фонарей и не допускать попадания внутрь влаги, из-за которой легко могут закиснуть контакты ламп.

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя

Номинальный ток

Электрическая цепь, за которую отвечает

Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки

Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза

Выключатель и лампочки стоп-сигнала, плафон подсветки салона

Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка

Клаксон, выключатель клаксона, электромотор вентилятора радиатора

Лампа левых габаритов, лампа левых задних габаритов

Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок

Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки

Прикуриватель, розетка для лампы переноски

Дальний свет правой фары

Дальний свет левой фары, контрольная лампа дальней оптики

Ближний свет правой фары

Ближний свет левой фары

Новый БП

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле

Его функции

Без него двигатель омывателя заднего стекла работать не будет

Отвечает за работу ламп поворотников и световую сигнализацию

Обеспечивает работы стеклоочистителя лобового стекла

Защищает лампы стоп сигналов и габариты автомобиля

Обеспечивает работу фонарей дальнего света

Гарантирует работу устройства омывателя оптики

Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле

Звуковой сигнал или просто клаксон

Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя

Отвечает за работу устройства обогрева заднего стекла

Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Проблемы и их устранение

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

1. Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
2. Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
3. Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы: Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
4. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
5. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Но есть важное НО.

Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.

Самосовершенствуйтесь

. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину.

Что случилось?

А все оказывается предельно просто. На современных автомобилях Лада инженеры придумали электронную защиту от короткого замыкания(КЗ), которая имеет энергонезависимую память! Она спрятана в дополнительном блоке кузовной электроники(EMM), к которому и подключена цепь дневных ходовых огней.

Расположен этот блок со стороны переднего пассажира:

Расположение дополнительного блока кузовной электроники

Неподалеку расположились и два других значимых блока: центральный блок кузовной электроники(ЦБКЭ, он же ВСМ) и блок «Эра-Глонасс».

Блок комфорта(EMM) отвечает за работу ходовых огней(ДХО), габаритных, а также за работу стеклоочистителей. При возникновении в этих цепях нештатных ситуаций, например замыканий, встроенная защита, которая собрана на микросхеме драйвера VNQ6004SA отключает выходное напряжение на цепь с последующим запоминанием состояния благодаря встроенной энергонезависимой памяти. Защита будет снята только после получения соответствующей команды от контроллера.

Типичные неисправности ламп автомобиля ВАЗ и их устранение

Одна из самых распространенных проблем, это перегорание нити накаливания. В таком случае электрическая цепь разомкнута, и предохранитель подает на реле соответствующий сигнал, а оно в свою очередь выводит его на приборную доску. Для устранения данной неполадки необходимо заменить лампочку.

Вторая проблема, это нарушение самой электрической цепи. Тут может быть несколько причин.

Нарушены контакты проводов (произошло их окисление), ведущие к предохранителям или реле. Для устранения данной поломки нужно отсоединить их и хорошо зачистить.

При других, более серьезных проблемах, лучше обратится к специалистам, которые должны провести серьезную диагностику работы реле по контролю за лампами автомобиля, дабы избежать сильного замыкания в электроцепи автомобиля, и последующего его возгорания. Особенно необходимо обращать внимание на плохую работу приборов после тюнинга авто, так как в большинстве случаев нагрузки на сеть возрастают, за счет добавления дополнительного энергопотребляющего светового оборудования (диоды, более мощные лампы дальнего света).

Назначение

Передние габариты называются головными лампами, они находятся в блок-фаре впереди автомобиля по обеим его сторонам. Они – крайние по бокам в системе освещения, а своим названием обязаны тому, что показывают встречным транспортным средствам габариты машины по ширине.

Различные варианты габаритных и дневных ходовых огней

Точно для такой же миссии предназначены задние габариты, — чтобы вас видел тот, кто едет следом. Особенно это актуально во время обгона, вы же не хотите, чтобы кто-то, не разглядев реальных размеров, задел вашу «ласточку».

Тюнингованные задние габаритные огни

Отсюда важный совет: если вдруг так случится, что ехать нужно во что бы то ни стало а вы обнаруживаете, что перегорела лампочка в левом габарите, замена ее на новую невозможна ввиду отсутствия таковой, не поленитесь и переставьте из правого. А как это сделать, мы расскажем.

Устройство

Головные лампы (передние габариты) являются частью блок-фары. Задние габариты входят в состав заднего фонаря ВАЗ 2110, являясь одной из его секций. Рядом расположена задняя противотуманка, задняя фара, поворотный указатель, катафот, сигнал торможения и габарит.

Противотуманные фары не только улучшат экстерьер автомобиля, но и поспособствуют улучшению безопасности. О подключении противотуманок можно прочитать здесь: https://vazweb.ru/desyatka/osveshchenie/kak-podklyuchit-protivotumanki.html
