Почему дворники ВАЗ 2109 не работают на большой скорости?

Дворники ВАЗ 2109: приемы обследования и реабилитации

Дворники ВАЗ 2109: приемы обследования и реабилитации

На «девятке» реализована классическая схема стеклоочистителей: подрулевой переключатель через реле (прерывистые режимы) или напрямую подает питание на электродвигатель, заставляющий вращаться звенья связи редуктор – кривошип – трапеция – щеткодержатели. Многолетняя практика демонстрирует, что слабым местом может стать абсолютно любой узел.

Диагностика и ремонт дворников на ВАЗ 2109

Роль дворников для любого автомобиля многие недооценивают. Но вы попробуйте выехать на дорогу во время ливня или снега, и тогда поймете, что без стеклоочистителей ездить невозможно и невероятно опасно, ибо вы попросту не видите ничего впереди вас.

Очистители лобовушки

Ваз 2109: ремонт стеклоочистителя — правильное выполнение

Стеклоочиститель («дворник») ваз 2109
Стеклоочистители предназначены для очистки лобового стекла от капель дождя в непогоду, а так же от пыли и грязи и обеспечивают водителю хорошую видимость. При этом щетки стеклоочистителей установленные правильно, очищают большую площадь. Качество очистки стекла во многом зависит от того, насколько плотно щетки прижимаются к стеклу. Конечно, не стоит забывать, что стеклоочиститель (в силу своего устройства) очищает не всю поверхность лобового стекла, из-за этого обзор в снегопад либо сильный дождь значительно ухудшается. При отказах (неисправностях) в работе дворников вам придется произвести ремонт стеклоочистителя ваз 2109. Не бойтесь выполнить эту несложную процедуру своими руками, воспользуйтесь нашей статьей и сэкономьте ваши деньги.

Почему дворники ВАЗ 2109 не работают на большой скорости?

Вторая скорость работы стеклоочистителя ветрового стекла («дворников») на автомобиле ВАЗ 2109 (2108, 21099) самая большая. Щетки с высокой частотой очищают стекло.

Если при перемещении правого подрулевого переключателя во второе положение (включаем большую скорость) щетки ни как не реагируют а на остальных двух режимах работают нормально, придется искать причину неисправности.

Причины неисправности «почему дворники ВАЗ 2109 не работают на большой скорости?»

— Неисправен правый подрулевой переключатель

Возможно нет контакта в колодке проводов на правый подрулевой переключатель. Либо он сам неисправен. Нужно снять с него колодку проводов, включить зажигание и соединить куском провода вывод «53а» (плюс с замка) и «53b» (выход на электродвигатель стеклоочистителя) в колодке. Если заработало, то переключатель скорее всего нужно заменить, либо, как минимум, зачистить наконечники проводов в колодке и выводы на переключателе.

Контакты подрулевого правого переключателя ВАЗ 2108, 2109, 21099

— Обрыв в проводке

Возможно имеется окисление контактов в колодках монтажного блока Х3/19 или Х11/15 или в колодке электродвигателя (вывод серо-красного провода). Можно включить зажигание и вторую скорость стеклоочистителя и проверить наличие напряжения на серо-красном проводе в колодке проводов на электродвигатель. Если напряжение присутствует, проблема в электродвигателе, если нет, то возможно в цепи обрыв. Необходимо, согласно приведенной ниже схеме, провести осмотр проводов и колодок, входящих в электрическую цепь включения большой скорости щеток.

— Неисправен электродвигатель очистителя

При включении большой скорости стеклоочистеля напряжение подается на третью щетку электродвигателя, установленную со смещением с геометрической нейтрали. Тем самым достигается повышение частоты вращения якоря электродвигателя. Возможно имеются проблемы с этой щеткой или ее подключением. Электродвигатель очистителя можно снять, самостоятельно разобрать и отремонтировать, либо заменить новым.

Детали электродвигателя стеклоочистителя («дворников»)

Примечания и дополнения

— Как включается вторая, самая быстрая, скорость очистителя ветрового стекла? Вот схема с пояснением.

Вторая (большая) скорость работы очистителя ветрового стекла («дворников») автомобиля ВАЗ 2108, 2109, 21099

Водитель перемещает рычаг подрулевого переключателя дальше вверх, в третье (последнее) фиксированное положение. При этом замыкаются контакты «53а» (плюс с замка зажигания) и «53b» (выход на моторедуктор очистителя). Далее ток идет через серо-красный провод, через монтажный блок на третью (смещенную с геометрической нейтрали) щетку моторедуктора.

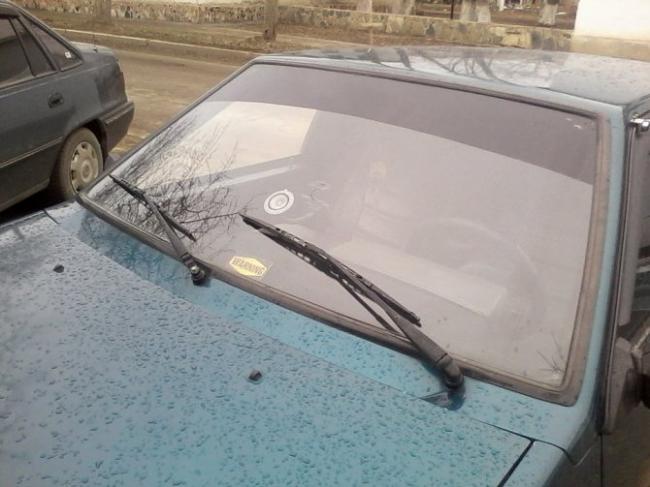

ВАЗ-2109: дворники не работают. Возможные причины неполадок

Исправная работа стеклоочистителя очень важна во время непогоды. Он обеспечивает хорошую видимость на дороге – безопасность водителя и пассажиров. Отказ от работы дворников — распространенная неисправность на автомобилях. В статье рассматриваются ситуации, когда не работают дворники на автомобиле ВАЗ 2109, как отремонтировать стеклоочиститель.

Не работает первое положение дворников ваз 2109

На переднем конце ротора электродвигателя нарезан червяк, который входит в зацепление и приводит в движение главную шестерню редуктора. При включении стеклоочистителя на электродвигатель подается напряжение бортовой цепи машины. При этом его вал начинает вращаться, приводя в действие редуктор. Он, в свою очередь, двигает рычаги, концы которых выведены на поверхность закапотной панели кузова и соединены с корпусами дворников. Один из концов вала редуктора оснащен специальным кулачком, управляющим подвижным контактом остановки дворников в крайнем положении.

Проблемы с «железом»: если электродвигатель работает…

Инциденты, когда на ВАЗ 2109 не работают дворники исключительно по причине нарушения цепочки передачи уже выработанного электромеханикой крутящего момента, устраняются быстро и чаще всего не требуют сторонних капиталовложений. А значит, исправно работающий моторедуктор, о чем свидетельствуют отчетливо прослушиваемый шум и щелканье биметаллического предохранителя в салоне слева от водителя – сигнал к осмотру редуктора, трапеции и щеткодержателей.

Порядок действий при функционирующем моторедукторе и неподвижных дворниках таков:

• удостовериться в прочности связи между щеткодержателями и выходными валами трапеции, при необходимости – правильно выставить кривошип и затянуть гайку;
• проверить, прижат ли к ведомой шестерне редуктора связанный с трапецией рычаг;
• разобрать редуктор, заменить шестерни с поломанными зубьями.

Признаки поломки

Почему могут не работать дворники? Причин достаточно много, поскольку стеклоочистители ВАЗ 2109 состоят из множества компонентов.

Выход или частичная поломка любого из них может привести к отказу или нарушению правильной работы дворников.

К числу признаков можно отнести следующие явления:

• Дворники полностью остановились, не реагируют на нажатие рычагов;
• Перестал работать прерывистый режим стеклоочистителей;
• Дворники работают слишком медленно;
• Активированный из салона режим работы стеклоочистителей не соответствует реальным движениям щеток.

Причины

Как и признаки, причины неисправности могут быть разнообразными:

• Окисление контактов;
• Выход из строя предохранителя;
• Обрыв электрической цепи дворников;
• Неисправность червячной передачи;
• Отказ в работе переключателя;
• Поломка электродвигателя очистителей и пр.

Часто встречающиеся причины неисправности

Почему дворники стали медленно работать? Этот вопрос звучит в кругах владельцев ВАЗа наиболее часто. Так уж вышло, что почти все авто модели 2109 страдают от этого недуга. Так из-за чего не работают дворники? Почему система так быстро изнашивается? Ниже представлен список самых распространенных проблем стеклоочистителей:

1. Поломка рычагов системы. Даже небольшое изменение формы этих деталей может повлиять на скорость механизма.
2. Неисправность проводов питания. Если в систему не подается достаточно электричества, немудрено, что она замедлит ход.
3. Инородные предметы в механизме. Любой камешек или травинка, случайно попавшая в устройство, может привести к серьезной поломке, не то, что к замедлению.
4. Щетки примерзли к лобовому стеклу. Зимой нужно особенно пристально следить за механизмом, если вы не хотите отдирать его примерзшие части от стекла.
5. Короткое замыкание в обмотке или чрезмерное загрязнение деталей. За конструкцией нужно внимательно следить, время от времени ее надо чистить и менять обмотку, если требуется.

Но все эти неисправности чаще всего не имеют ничего общего с замедлением хода дворников на автомобиле. Опытные автовладельцы уже давно разобрались, в чем заключается истинная причина поломки стеклоочистителей. Чаще всего причина в том, что водители плохо ухаживают за своей машиной. ВАЗ нуждается в особенно пристальном внимании в силу своей конструкции.

Как работает стеклоочиститель

На переднем конце ротора электродвигателя нарезан червяк, который входит в зацепление и приводит в движение главную шестерню редуктора. При включении стеклоочистителя на электродвигатель подается напряжение бортовой цепи машины. При этом его вал начинает вращаться, приводя в действие редуктор. Он, в свою очередь, двигает рычаги, концы которых выведены на поверхность закапотной панели кузова и соединены с корпусами дворников. Один из концов вала редуктора оснащен специальным кулачком, управляющим подвижным контактом остановки дворников в крайнем положении.

Конструкция стеклоочистителя «девятки»

Если в вашем ВАЗ-2109 дворники не работают , или работают не так, как должны, прежде чем приступить к их ремонту, нелишним будет узнать об устройстве стеклоочистителя в целом. Так будет проще установить причину неисправности и впоследствии устранить ее.

Стеклоочиститель представляет собой устройство, состоящее из привода (электродвигателя с удлиненным валом), редуктора и системы рычагов, именуемой трапецией. Именно она и приводит в действие сами дворники.

Управление стеклоочистителем

Управляется стеклоочиститель при помощи специального переключателя, установленного на рулевой колонке автомобиля. При помощи него дворники не только включаются-выключаются, но и могут работать в различных режимах. Это позволяет регулировать скорость движения щеток стеклоочистителя в зависимости от погодных условий. В автомобилях ВАЗ-2109 предусмотрены три режима:

• прерывистый;
• постоянный с малой скоростью перемещения дворников;
• постоянный с высокой скоростью перемещения дворников.

Нередко случается именно так, что на ВАЗ-2109 дворники не работают лишь в одном из режимов, поэтому важно знать не только конструктивные особенности стеклоочистителя, но и механизм управления его работой.

Прерывистый режим работы дворников включается в первом (рабочем) и втором положении рычага переключателя. Его работа обеспечивается реле типа 526.3747. Оно располагается в монтажном блоке автомобиля и обозначается на электронной схеме как «К3». Это реле включает также дворники при запуске омывателя ветрового и заднего стекол.

В третьем положении очиститель работает в постоянном режиме с малой скоростью движения. Для переключения в постоянный режим работы дворников с высокой скоростью предусмотрено четвертое положение рычага.

Распространенные неисправности

Основные признаки неисправности дворников ВАЗ 2109:

• полная остановка дворников, нет реакции на нажатие рычагов;
• щетки не работают в прерывистом режиме;
• медленно работают дворники;
• движение щеток не отвечают включенному в салоне режиму.

Наиболее распространены следующие неисправности стеклоочистителей ВАЗ 2109:

• окислились контакты;
• перегорели предохранители;
• обрыв электроцепи, повреждение проводки;
• не работает переключатель;
• дворник, работавший в одном режиме, не переключается в другой;
• не работает двигатель стеклоомывателя;
• не работает задний дворник ваз 2109;
• поломка электрического моторчика очистителя стекла.

Вердикт

На автомобиле ВАЗ 2109 одновременно не работают электромотор и дворники по следующим причинам:

• примерзшие щетки;
• неправильное расположение щеткодержателей в крайних положениях и дефекты в геометрии;
• окисленные/обгоревшие контактные разъемы и дефектные провода;
• дефектное реле;
• износ щеточно-коллекторного узла в моторедукторе;
• неисправный концевой выключатель.

Исправно функционирующий моторедуктор может не передавать крутящий момент на дворники в таких случаях:

• ослаблены гайки крепления рычагов на оси ведомых валов трапеции;
• откручена гайка, прижимающая кривошип трапеции к ведомой шестерне редуктора;
• выкрошены зубья на шестернях редуктора.

Переборка стартера на автомобилях ВАЗ десятой модели С проблемами поломки стартера можно столкнуться в самый неожиданный момент. Так как при этом двигатель невозможно запустить – проблема оказывается довольно серьезной. Но можно попробовать решить эту задачу самостоятельно. Для начала надо установить причину неисправности. Основными факторами, по
Самостоятельный монтаж стеклоочистителей: особенности процесса Рано или поздно смена стеклоочистителей касается абсолютно каждого автомобиля. Несмотря на простоту совершения операции, имеется немалое количество подводных камней. Ознакомившись с ними, можно избежать неблагоприятных явлений при проведении процесса. Общая схема действий Появились разводы при
Определение причин неисправности стеклоочистителя на автомобиле ВАЗ дворникиЕсли вдруг на вашем автомобиле перестали работать дворники, это не повод для паники. Устройство это довольно простое и при желании каждый может самостоятельно устранить причину неисправности, следуя дальнейшей инструкции. И так, давайте выясним почему не работают дворники на вашем ВАЗ-2105.
Как обнаружить и устранить неполадки в системе стеклоочистителей автомобиля Лада Калина Устройство системы стеклоочистителя представляет собой довольно простую схему. При желании, любой автовладелец в состоянии разобраться в причине неисправности и устранить ее самостоятельно.
Ремонт стеклоочистителей на автомобиле ВАЗ 2109 Дворники являются очень важной деталью оснащения автомобиля. Их функции особенно пригодятся в осенне-зимний период.
Как дать новую жизнь износившимся стеклоочистителям Одним из элементов системы стеклоочистителя автомобиля, являются дворники, рабочая поверхность которых выполнена из эластичной резины. Благодаря специальной форме и гибкой поверхности щетки плотно прилегают к лобовому стеклу.

Методы устранения поломок

Если не работают дворники на ВАЗ 2109, то обнаружить и устранить поломку можно своими руками.

Ремонт проходит поэтапно:

• сначала разбирается узел;
• затем выявляются неисправности;
• далее выполняется ремонт или замена неисправных деталей;
• на заключительном этапе выполняется сборка узла.

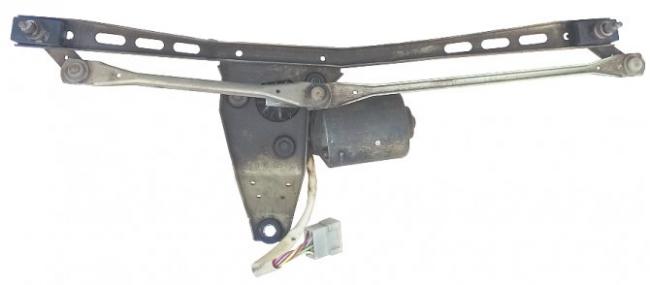

Демонтированный очиститель стекла

Демонтаж представляет собой следующую последовательность действий:

1. В первую очередь необходимо обесточить автомобиль, сняв минусовую клемму с АКБ.
2. Далее рычаги щеток устанавливаются в вертикальное положение, потом откручиваются гайки крепления. Теперь их можно снять.
3. Вооружившись пассатижами, сдергиваем рычаги со шлиц, стараясь не повредить резьбу.
4. Со шлиц снимаются пластиковые защитные колпачки.
5. Затем нужно открутить гайки крепления кронштейна и можно снимать их вместе с шайбами, которые находятся под ними.
6. Далее в моторном отсеке необходимо отсоединить колодку проводов, служащую для питания мотора стеклоочистителя.
7. На следующем этапе необходимо сместить вентилятор отопителя, чтобы он не мешал вынимать механизм. Для этого откручиваем винты крепления.
8. Снимаем крышку с монтажного блока и демонтируем все реле, находящиеся в нем, так как они будут мешать дальнейшей работе.
9. Откручиваем нижний болт крепления кронштейна очистителя.
10. Затем извлекаем через щель в кузове пластиковый держатель проводов и снимаем его, чтобы не потерять.
11. Через отверстия в кузове выводим валики устройства. Затем немного приподняв и сдвинув вверх и в сторону, стеклоочиститель с двигателем, извлекаем узел.

Далее выполняется полная разборка механизма. Делается визуальный осмотр всех деталей, в том числе осматриваются дворники ВАЗ 2109. Поломанную щетку можно заменить, но лучше менять обе. Если обнаружены механические повреждения или детали сильно изношены, им необходима замена.

После того, как будут обнаружены и устранены все неисправности, осуществляем сборку узла в обратном порядке и установку его на штатное место. После ремонта необходимо выполнить подключение отрицательной клеммы на аккумуляторе и проверить работу стеклоочистителя.

Таким образом выполняется ремонт, доработка очистителя стекла ВАЗ 21099 своими руками. Процесс длительный и утомительный, но вполне может быть выполнен самостоятельно. Это даст возможность сэкономить деньги на дорогостоящем ремонте в СТО.

Извините, в настоящее время нет доступных опросов.

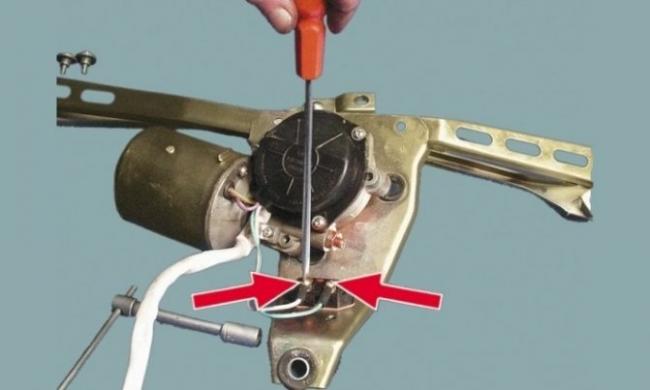

Разборка электродвигателя очистителя ветрового стекла ВАЗ 2108, 2109, 21099

Разберем ранее снятый с автомобиля электродвигатель очистителя ветрового стекла («дворников»).

Это придется сделать если ему необходим ремонт. Например, замена слизанной шестерни моторедуктора, зачистка контактов концевого выключателя, замена щеток или якоря электродвигателя и пр.

Распространенные неполадки передних дворников

Даже старые дворники в модели ВАЗ-2109 сделаны настолько качественно, что могут обеспечить долгую стабильную работу. Конечно, если за ними хорошо следить и не допускать неблагоприятных ситуаций. Причин поломок и их проявлений может быть немало, но не нужно отчаиваться или запутываться раньше времени. Иногда отремонтировать дворники бывает довольно просто.

Что в механизме может работать не так:

• дворники двигаются нестабильно или медленно;
• происходит самопроизвольное включение или не работает выключение;
• поломан переключатель режимов или отдельные его опции;
• омыватель неисправен, или во время его работы не двигаются сами щетки;
• мотор-редуктор поломан или работает только он из всего механизма;
• дворники плохо очищают стекло.

Последний пункт может означать, что стекло нужно просто вымыть и обезжирить, но другие поломки исправить бывает труднее. Хотя со старыми моделями случается всякое: дворники способны заработать, если их просто подтолкнуть рукой.

Стеклоочиститель не реагирует на включение или переключение режимов

Если вы пытаетесь включить стеклоочиститель, но у вашего ВАЗ-2109 дворники не работают, а при переключении рычага не слышно ни щелчков реле, ни звука работающего электродвигателя, причина может крыться либо в переключателе, либо в реле, либо в предохранителях.

В этом случае сначала необходимо проверить целостность предохранителя стеклоочистителя. Он расположен в монтажном блоке и обозначен как F5. Проверить его можно при помощи мультиметра, включенного в режиме тестера. Дальше переходим к биметаллическому предохранителю, установленному в редукторе очистителя. Если перестали работать дворники на ВАЗ-2109 в зимнее время, причина может быть именно в нем. Этим предохранителем комплектовались последние модификации «девяток». Его роль – защита двигателя очистителя от перегрева в случаях, когда щетки примерзают к стеклу. Проверить его можно тем же мультиметром, включенным в режиме тестера.

Далее переходим к реле. Как уже говорилось, оно находится в монтажном блоке и обозначается как «К3». Находим реле, извлекаем его из посадочного места, а на его место ставим заведомо исправный прерыватель. Проверяем работу стеклоочистителя. Если он заработал, покупаем новое реле. Если все осталось без изменений, продолжаем поиск неисправности.

Что касается самого переключателя, то проверить его работоспособность самостоятельно очень сложно. Он имеет достаточно сложную конструкцию, поэтому его также проще заменить заведомо рабочим, нежели пытаться ремонтировать. Кстати, если не работают дворники и поворотники ВАЗ-2109, можете быть уверены, что проблема именно в подрулевом переключателе.

Реле и электродвигатель привода работают, но дворники не двигаются или двигаются в неправильном направлении

Нередко случается и так, что при включении дворников все элементы стеклоочистителя работают в штатном режиме, однако дворники остаются недвижимыми или же перемещаются по неправильной траектории. Это верный признак того, что шлицы на рычагах трапеции пришли в негодность. Решается подобная проблема путем замены рычагов. В крайнем случае можно попробовать затянуть гайки крепления корпусов дворников, прижав их сильнее к наконечникам, но со временем неисправность заявит о себе снова.

Не включается прерывистый режим

Включив стеклоочиститель и обнаружив, что не работает первое положение дворников ВАЗ-2109 , соответствующее прерывистому режиму, попробуйте перейти в постоянный медленный или быстрый режим. Если в других положениях дворники работают нормально, переходите сразу к реле. Замените его на заведомо исправное.

Устройство стеклоочистителей

Основное назначение стеклоочистителя – убирать с помощью щеток и омывателя грязь, капли дождя и снег с лобового и заднего стекла во время непогоды. Если не работают дворники ВАЗ, это снижает безопасность, поэтому следует как можно быстрее ее привести в рабочее состояние.

Для того, чтобы выявить и устранить неисправности, нужно знать .

В его конструкцию входит:

• электрический двигатель;
• система рычагов (трапеция);
• редуктор;
• двигатель стеклоомывателя;
• бачок;
• электромагнитный ;
• щетки и пружины.

Электродвигатель в прерывистом режиме не останавливается

Прерывистый режим отличается от остальных тем, что в конце каждого цикла дворники делают остановку в начальном положении. Достигается это за счет движения кулачка, расположенного на заднем конце вала редуктора. Он замыкает и размыкает подвижный контакт концевого выключателя стеклоочистителя. Нарушения в работе дворников в прерывистом режиме обычно связаны с его неисправностью: износом, повреждением. Также проблема может быть и в пластине выключателя или в его контактах.

Кулачок без труда можно заменить самостоятельно. Что касается пластины и контактов, то при необходимости их необходимо просто подогнуть.

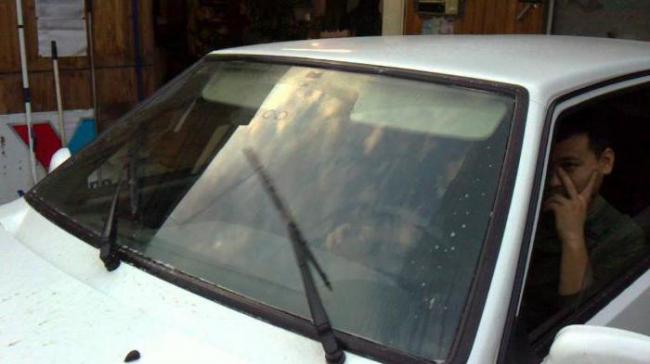

Медленно работают дворники на ВАЗ-2109

Причинами снижения скорости движения щеток являются:

• низкая температура воздуха;
• износ (слизывание) шлицов соединения рычагов и корпусов дворников;
• неполадки в работе электродвигателя.

В первом случае дворники могут двигаться медленней обычного по причине застывания смазки на шестернях редуктора. Как правило, при прогреве автомобиля эта проблема исчезает.

При износе шлицевого соединения щетки также могут двигаться медленней за счет проворачивания наконечников рычагов в своих посадочных местах. Решается такая проблема путем замены изношенных элементов.

Если эти мероприятия не принесли желаемого результата, снимаем электродвигатель и отправляем его в ремонт.

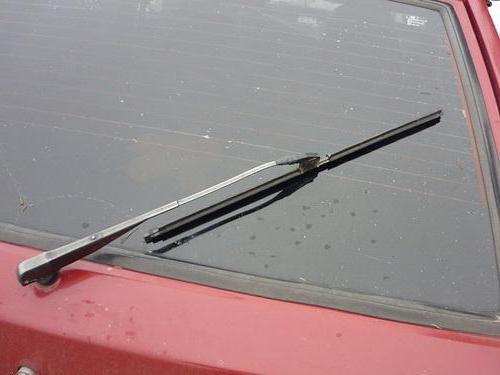

Не работает задний дворник ВАЗ-2109

У ВАЗ-2109 есть еще один дворник. Он расположен на стекле задней двери и имеет автономный привод. Дворник приводится в движение отдельным электродвигателем с небольшим редуктором. Добраться до него можно с внутренней стороны двери, сняв ее обшивку.

Неисправность заднего дворника также может быть связана как с проблемами переключателя, так и с неполадками самого электродвигателя. Чаще всего он перестает работать:
