Каждый автомобильный диск требует своего собственного типа резины, которая ему подойдет. Выбрать неправильно диаметр сложно, а вот риск установить неверный размер – большой. Совершив неверный выбор, можно слишком дорого за это заплатить.

Если использовать слишком узкие или широкие изделия, то это может привести к ряду негативных изменений: быстро ухудшится протекторный профиль резины, снизятся ее качественные характеристики: время реакции при маневрах и поворотах, жесткость боковины. Покрышка быстрее изнашивается, могут деформироваться ее боковые и внутренние элементы, прилегающие к диску. Именно поэтому понимать, как подобрать диск по размеру шины достаточно важно, поскольку будущие последствия могут быть достаточно серьезными.

Как выбрать диски на авто?

Автомобильные колеса – важная часть машины, которая влияет на скорость, плавность хода, устойчивость, расход топлива, комфорт и безопасность движения, а также на внешний тюнинг автомобиля. Чтобы колеса автомобиля справлялись со своими функциями и задачами в полном объеме, нужно правильно подойти к выбору колесных дисков.

Какие параметры следует учитывать при их покупке? В этой статье вы найдете полезные советы и практические рекомендации, которые помогут правильно подобрать колесные диски на имеющийся автомобиль.

Шинный калькулятор

С помощью этого шинного калькулятора вы легко можете посчитать как изменятся: внешние размеры колеса, высота дорожного просвета (клиренс), показания спидометра и другие характеристики, при установке шин с другим типоразмером на ваш автомобиль.

Как узнать размер диска колеса автомобиля

По всему миру автолюбители часто сталкиваются с трудностями замены колесных дисков. Случается это в силу вынужденных обстоятельств – при их дефектах, износе, неисправности или по желанию самого владельца из-за их не слишком презентабельного внешнего вида, неподходящей размерности или на других основаниях.

Автомобильный рынок всегда рад предложить своим клиентам аксессуары в широком ассортименте на разный вкус и кошелек. Рассмотрим, как узнать размер диска колеса автомобиля, чтобы подобрать подходящие конфигурации и избежать сложностей подбором.

Сидят как влитые: учимся подбирать диски для авто

Мечтаете о новых красивых дисках, но не знаете, придутся ли они впору вашей машине? Рассказываем о видах, размерах и маркировке колёс.

• 02.07.2021
• /
• Полезное , Как это устроено
• /
• Анна Криворучко

Говорят, что машина — это отражение её владельца. И дело не только в стоимости, марке или модели. Ухоженный автомобиль заметен даже при беглом взгляде, а незначительные, на первый взгляд, но уникальные детали придают «изюминки». Что уж говорить о более значимых элементах экстерьера, таких, как колёсные диски. Со вкусом подобранные колёса как пара дизайнерской обуви: они в силах преобразить любую машину. Но колёсные диски призваны не только украсить автомобиль. Помимо эстетики они также в ответе за вашу безопасность на дороге. Являясь продолжением ходовой части автомобиля, они первыми принимают на себя удары от ям и дорожных стыков, постоянно подвергаются воздействию пыли, грязи и реагентов. Да и встречаются с бордюрами уж точно чаще, чем бампера. И раз уж диски — такая важная деталь авто, то и к их выбору стоит подойти максимально серьёзно. Но как не потеряться в многообразии форм и размеров и не запутаться в огромном количестве обозначений, больше похожих на уравнения из курса высшей математики? Давайте вместе разберёмся, как правильно подобрать диски именно для вашей машины.

Для начала давайте поймём, какие типы колёсных дисков существуют, и чем они отличаются.

Наиболее часто встречающимися типами дисков сегодня являются:

1. Штампованные (стальные);
2. Литые;
3. Кованные.

Именно в такой последовательности. Распределение обусловлено массовостью, доступностью, стоимостью и эксплуатационными характеристиками каждого типа. Итак, начнём по порядку:

Разболтовка колесных дисков таблица совместимости

Замена штатных колесных дисков на диски иной формы или размера, несомненно, может придать вашему автомобилю эксклюзивный вид. Подобный тюнинг очень популярен, и практикуется большинством автовладельцев. Но взять и поменять колеса на более красивые просто так не получится. Здесь важно учитывать некоторые технические параметры, предусмотренные заводом-изготовителем авто и производителями дисков.

Советуем ознакомиться со статьей про то, какие диски лучше для авто.

Какие диски на авто существуют

В зависимости от технологии изготовления автомобильные диски делятся на следующие типы: штампованные, литые, кованые и сборные.

1. Штампованные диски

Изготавливают из стали и покрывают эмалью. Технология производства – горячее прессование. В основном «штамповки» используют для комплектации недорогих моделей автомобилей на заводах.

Какие преимущества и недостатки имеют штампованные диски

• Плюсы : низкая цена изделия; прочные и эластичные – подлежат ремонту, так как после удара они не лопаются, как литые, а только гнутся и их можно легко править.
• Минусы : большой вес диска; подвержены коррозии и имеют стандартный простой дизайн похожий друг на друга (этот недостаток легко устраняется если использовать колпаки на штампованные диски).

2. Литые диски

Их еще называют легкосплавные колесные диски. Изготавливают из легких сплавов, чаще всего на основе алюминия и магния. Технология производства – гравитационное литье (обычное или под давлением) с последующей закалкой при температуре 540 °С. Отдельные модели дисков делают по технологии Liquid Forging («Жидкая ковка»), которая объединяет в себе технологический процесс литья и ковки.

Какие преимущества и недостатки имеют литые диски

• Плюсы : стильный дизайн; разнообразный ассортимент; небольшой вес (их вес ниже «штамповок» на 15-30%).
• Минусы : легкосплавные колеса более дорогие, чем штампованные диски; низкая ремонтопригодность – после сильного удара литые диски, как правило, трескаются и для их восстановления требуется специальное оборудование.

3. Кованые диски

Изготавливаются из аналогичных материалов, что и литые диски (легкие сплавы на основе алюминия, магния и титана). Но, имеют другую технологию производства – горячее штампование с последующей закалкой, искусственным старением и механической обработкой. В результате получается металлический сплав по своим свойствам близок к авиационному алюминию.

Какие преимущества и недостатки имеют кованые диски

• Плюсы : кованые диски значительно прочнее и легче обычных литых; менее хрупкие и при ударе гнутся, а не ломаются.
• Минусы : высокая стоимость изделия.

4. Сборные диски

Имеют сборную конструкцию, которая состоит из нескольких частей: обод (иногда называют «бочка»), сердцевина, бедлоки, таерлоки и болты. Разборные части могут состоять из разных сплавов, иметь разные цвета и оформление, что позволяет автовладельцу отлично от других тюнинговать свой автомобиль. Выпускаются сборные диски в основном на заказ и соответственно стоимость их высокая.

Какие преимущества и недостатки имеют сборные диски

• Плюсы : высокий уровень ремонтопригодности (при необходимости можно поменять любую деталь), крепкая конструкция, возможность создавать индивидуальный дизайн автомобильных колес.
• Минусы : высокая стоимость диска, сложная конструкция.

Как пользоваться:

Введите сначала типоразмер установленный на вашем автомобиле, а затем тот, который вы хотите установить.
В таблице снизу будут показаны результаты расчетов.

215/60R16 99H XL

Укажите новую шину

Типоразмер старой шины

Типоразмер новой шины

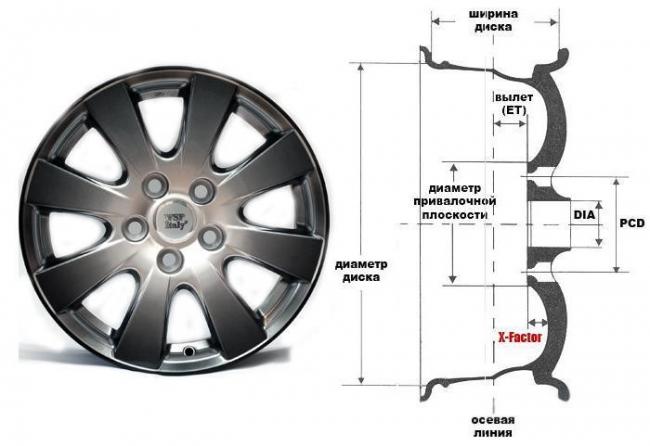

Базовый размер дисков. Какой он?

Базовый размер дисков представляет собой определенный набор конфигураций колес, которые надеваются на транспортное средство на автомобильном заводе согласно соответствию всем условиям технологии, классу автомобиля, а также проведенным исследованиям на прочность инженерами концерна.

Выпускаясь с предприятия, машина обретает следующие штатные характеристики колесных дисков:

Параметры кромки обода, необходимого для надежного крепления шины, обозначаются буквенными символами J или JJ. Эта маркировка подходит для дисков всех легковых авто, независимо от марки и модели.

Толщина обода изделия просчитывается в дюймах с расстоянием 0.5 ед. От нее зависит окончательная размерность резины. В стандартных модификациях автомобилей этот размер равняется от 4 до 12 дюймов, что отвечает шине вылетом 145-345 мм.

Максимально значимая величина – радиальность диска, которая обуславливается без учета кромок диаметром обода и просчитывается в дюймах от 12 до 24. Записывается она, как R12, R13… R21, R22, R23 и т.д. От этой величины зависит радиальность покрышки, которая должна соответствовать этому параметру, а также ее профиль, зависящий от конфигурации колесной арки и технических параметров производителя.

Также на заводе учитывается необходимый для определенной марки спектр вылетов колес, то есть величина вылета диска ЕТ, которая будет указывать расстояние от места крепления диска к ступице до его внутренней привалочной плоскости диска. Чем больше вылет ЕТ, тем глубже шина будет фиксироваться под колесной аркой.

Если вышеуказанные показатели позволяют указывать небольшой разброс в размерности колес, то такие параметры, как разболтовка диска и сверловка, должны оставаться едиными, в противоположном случае резина не наденется на ступицу. Итак:

разболтовка диска – это величина, которая рассчитывает число и длину шпилек на ступице. Предназначается для фиксации колеса. Например, в малолитражках обычно шпильки делаются с вылетом 4*98, 4*100, то есть диск закрепляется на 4 анкера, длиной 98 или 100 мм каждый. В автомобилях бизнес-класса или внедорожников число крепежей составляет от 4 до 10 шт., а их длина расширяется до 140 мм.

сверловка (PCD) – показатель посадочного отверстия диска, благодаря которому он устанавливается на ось. Ее размеры насчитывают от 50 до 120 мм, зависят от марки, модели и класса авто.

Правила подбора дисков на автомобиль

Многие водители, перед которыми остро встал вопрос покупки новых колёс, часто спрашивают специалистов, как подобрать диски на автомобиль. Так, среди огромного ассортимента изделий очень просто запутаться, и в итоге выбрать не то, что нужно. Если детально разобраться, то приобретению дисков должен предшествовать чёткий алгоритм выбора:

• С чего начинать выбор дисков на авто, и какие технические параметры нужно для этого знать? Для начала покупателю необходимо определиться с целью приобретения изделий, от которой будет зависеть тип колёс – штампованные, литые или кованые диски. Если автомобиль эксплуатируется преимущественно на городских асфальтированных улицах, то на него вполне можно поставить литьё или ковку с красивой решёткой, либо штамповку, но с декоративными колпаками. В тех же случаях, когда владелец много ездит по бездорожью либо по глубокому снегу, он рискует испортить всю красоту дисков, а пластиковые накладки просто сорвать с колеса.
• При поиске дисков следует понять, какой бюджет предусмотрен на приобретение изделий, потому что колёса стандартного для среднестатистического автомобиля радиуса R15 могут стоить до 15 тыс. руб.* за колесо, и в совокупности с качественными шинами цена комплекта может достигать до 30 % стоимости новой «Лады».
• Когда цели и бюджет ясны, необходимо определиться с размерностью изделий, так как неправильно подобранные параметры могут не соответствовать техническим возможностям автомобиля.

Среди этих характеристик присутствуют следующие величины:

• Разболтовка, то есть количество шпилек на ступице для крепления колеса, как правило, 4, 5 или 6 штук, в зависимости от массы авто, их длина может быть до 150 мм.
• Сверловка или диаметр отверстия, через которое колесо садится на полуось, от 50 до 120 мм на большинство марок авто.
• Ширина обода и тип его бортика для установки покрышки, чаще всего 4,5J-10,0J, если рассматривать легковые авто.

• Радиальность изделия, то есть диаметр колеса, от кромки до кромки без учёта крайних бортов для классических авто колеблется от R12 до R22.
• Показатель вылета диска или ЕТ, то есть расстояние от узла установки на ступицу до плоскости привалочной части колеса, может быть отрицательным, нулевым или положительным, и размерность составляет от -25 мм до 45 мм.

При покупке изделия необходимо обратить внимание на производителя, выбирая лишь оригинальные бренды, а не дешёвые китайские реплики. Так, низкое качество подделки не может гарантировать длительную безопасную эксплуатацию транспортного средства, а любая деформация или неравномерный износ способны повредить подвеску, тормозную систему или другие жизненно важные детали авто.

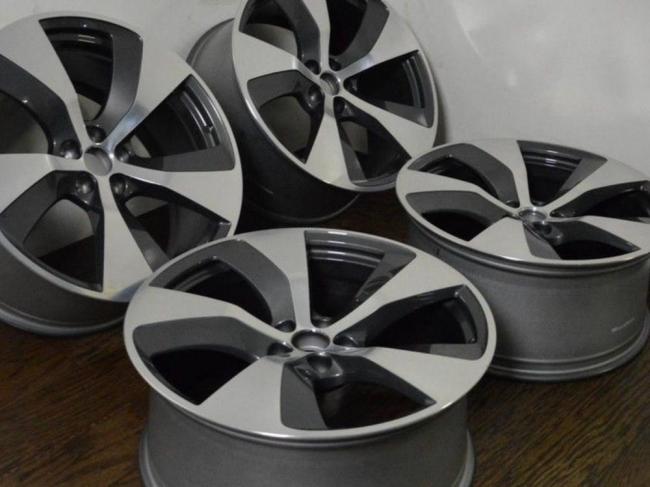

Что такое литые диски?

Легкосплавный диск – это изделие, состоящее из нескольких металлов, чаще всего алюминия или магния. Последнее привело к тому, что их иногда называли «магнитными колесами». В то время как сталь соответствует критериям «сплава» (это смесь железа и углерода), «легкосплавные диски» обычно включают в себя те материалы, которые производятся из цветных металлов.
Легкосплавные диски являются популярным выбором отчасти из-за их приятной эстетики. Производственный процесс позволяет создавать креативные и нестандартные конструкции во время покраски и нанесения порошкового покрытия, поэтому вы можете выбрать стиль, который дополнит ваш автомобиль.
Они довольно легкие, что способствует снижению расхода топлива и повышению эффективности автомобиля за счет улучшенного торможения, ускорения и рулевого управления. Литые диски также являются привлекательным вариантом из-за их долговечности: они устойчивы к коррозии и пыли.

Преимущества и недостатки

Легкосплавные диски улучшают внешний вид машины.

Экономия топлива. Это очень незначительное улучшение, поскольку легкосплавные диски легче стальных, что снижает общий вес машины.

Улучшает управляемость. Легкие легкосплавные диски теоретически уменьшают усилие на руле и, следовательно, помогают улучшить управляемость.

Прочность. Легкосплавные диски более прочные, чем стальные, поскольку они изготовлены из закаленного алюминиево-магниевого сплава, который не изгибается, в отличие от стальных дисков, склонных к изгибу обода, особенно в небольших машинах.

Лучше подходит для бескамерных шин. Поскольку диски из алюминиевого сплава не изгибаются, они лучше подходят для бескамерных товаров, поскольку они сохраняют свою форму и, следовательно, легко нагреваются.

Не ржавеют. Диски из алюминиевого сплава не ржавеют в отличие от стальных и поэтому лучше подходят для машин, используемых в прибрежных районах, особенно в местах с большим количеством осадков.

Торможение. Литые диски также улучшают эффективность торможения, потому что многие из них имеют лучшую вентиляцию в ободе и лучше проводят тепло.

Недостатки

Высокая начальная стоимость покупки. Диск из легкого сплава в 2-3 раза дороже, чем аналогичное стальное.

Не подлежит ремонту. В маловероятном случае очень сильного удара по колесу, сплав может треснуть или сломаться. И если это произойдет, колесо не может быть отремонтировано.

Требуется проверка балансировки. Диск из легкого сплава не позволяет использовать балансировочные грузы с клипсой. Вместо этого нужно использовать прилегающие грузики на внутренней стороне обода, которые могут упасть с большей вероятностью, чем навесные.

Штампованные (стальные) диски

Самые дешёвые и доступные из всех представленных типов. Такие диски изготавливаются из стали. Под прессом из стальных листов выштамповывают две составные части диска: саму лицевую пластину и заготовку для будущего обода. Если лицевая пластина больше не претерпевает изменений, то заготовку для обода необходимо ещё согнуть «в кольцо» и наложить сварной шов. После того, как составные части готовы, лицевую часть и обод сваривают между собой и проделывают необходимые крепёжные отверстия. Теперь готовый диск остаётся только покрасить.

Производство таких колёсных дисков максимально автоматизировано, а сам материал в 2-3 раза дешевле «лёгких» сплавов. Поэтому стоимость «штамповки» действительно низкая. Стальные диски относительно прочны, но всё же пластичны и достаточно охотно деформируются при встрече с серьёзными ямами. Но не спешите отчаиваться — они вполне ремонтопригодны. В автомастерских дефекты геометрии, чаще всего, удаётся устранить без дополнительного нагрева с помощью обычной прокатки (диск закрепляют на станке, с обеих сторон от повреждения фиксируются два металлических валика, затем диск раскручивают и валики разглаживают вмятину). Внешний вид таких колёсных дисков абсолютно утилитарный и эстетического удовольствия не доставит. Можно, конечно, спастись пластиковыми колпаками, но такое решение останется на уровне компромисса с вашим чувством прекрасного.

Не стоит забывать о том, что сталь очень уж любит ржаветь и напоминать об этом грязно-рыжими потёками. Их ни в коем случае нельзя игнорировать, ведь ржавчина влияет на прочность диска, так что будьте готовы к борьбе с «рыжиками». Ну и, конечно, вес — ещё одна отличительная особенность стали и всего, что из неё сделано. Штампованные диски действительно очень тяжёлые, так что помимо ваших физических нагрузок при их перемещении, учтите и возрастающую нагрузку на ходовую часть вашего автомобиля.

Американская маркировка шин

Американские производители шин имеют свою маркировку. Существуют два типа маркировки:

Первая очень похожа на европейскую, только перед типоразмером ставится буквы «P» (Passanger — для легкового автомобиля) или «LT» (Light Truck — лёгкий грузовик). Например: P 195/55 R 14 или LT 235/65 R 15.

И другая маркировка, которая принципиально отличается от европейской.
Например: 31х10.5 R15

31 — внешний диаметр шины в дюймах.
10.5 — ширина шины в дюймах.3
R — шина радиальной конструкции.
15 — внутренний диаметр шины в дюймах.

Дополнительные обозначения, применяемые производителями шин

Диаметр

Под диаметром понимают величину обода, на который одевается резина. Диаметр диска и посадочный диаметр покрышки должны быть абсолютно одинаковыми, так как данный параметр указывает на их совместимость. Наиболее распространённые размеры колёс: маркируются в диапазоне R13 – R20, где цифра определяет размер диаметра в дюймах, хотя некоторые автомобилисты ошибочно называют это значение радиусом.

Результаты расчетов:

Размеры	Старый	Новый	Изменение
Ширина шины, мм
Высота профиля, мм
Диаметр диска, мм
Общий диаметр шины, мм
Изменение клиренса, мм

При увеличении диаметра колёсного диска, и, как следствие, уменьшение высоты профиля шины, увеличивается нагрузка на подвеску автомобиля, а так же ухудшается комфорт (автомобиль станет заметно жёстче)

Погрешность в показаниях спидометра зависит от скорости автомобиля, при увеличении скорости погрешность увеличивается.

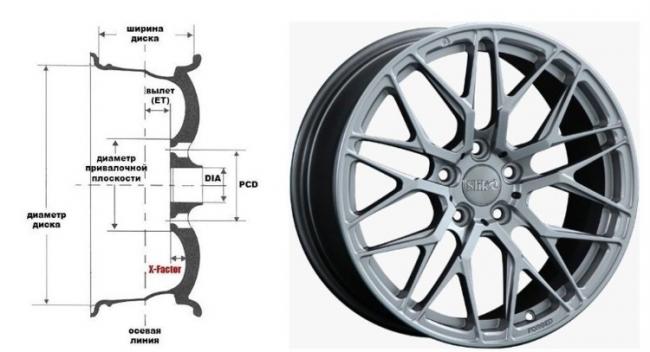

Как определить размеры литых дисков и штамповки?

Каждый заводской диск на машине, безусловно, промаркирован, и при визуальном осмотре на нем можно найти строку с перечисленными выше показателями. Если в силу обстоятельств, к примеру, в случае износа диска, данные параметры не просматриваются, то колесо можно измерить самостоятельно и установить его маркировку. Действовать надо следующим образом:

Для определения ширины диска его замеряют рулеткой или линейкой обод изделия в миллиметрах, а затем полученное расстояние делят на 25.4 мм для перевода в дюймы.

Похожим способом определяется радиальность дисков, только здесь измеряют их диаметр. Некоторые считают, что значок R означает радиус диска, но это неверно, так как это необходимый промежуток между двумя расстояниями на колесном ободе от центра диска. Полученные данные следует поделить на 25.4 мм для получения результата в дюймах.

Наибольшую сложность представляет измерение колесного вылета, то есть показатель ЕТ. Чтобы это осуществить, нужно снять колесо, положить его на землю плашмя, наложить на него рейку из дерева, равную диаметру металлической части диска. Затем замерить промежуток до привалочной плоскости изделия в мм. Колесо перевернуть на 180° и повторить процедуру с обратной стороны. Данные подставить в формулу нахождения ЕТ= (Х+Y):2, где Х – это первый показатель, Y – второй показатель, а ЕТ – искомый размер вылета. Все результаты будут указываться в миллиметрах.

Для определения PCD или диаметра центрального отверстия диска (DIA), автолюбителю необходимо лишь измерить максимальное расстояние между краями перфораций, после чего найти ближайшее значение по таблице отклонений и соответствий. Показатель отверстий диска колеса имеет зависимость от строения ступицы для определенной марки машины
.

На какие автомобили подходят диски с разболтовкой 5х114

На какие машины подходят диски 5 на 114? Как было сказано выше, разболтовка дисков в значительной степени зависит от массы автомобиля и, соответственно, распределения нагрузки на каждое колесо.

Размерности колёс

Так, разболтовка 5х114, обозначающая крепление колеса на 5 шпилек по 114 мм каждая, подходят на следующие популярные марки машин:

• Практически все люксовые модели знаменитых японских марок Nissan, Toyota и Honda, соответственно, Infinity, Lexus и Acura, которые имеют в своих модельных рядах седаны бизнес и премиум класса, а также паркетники.
• Самые популярные корейские марки авто – Kia и Hyundai, вне зависимости от размерности, класса и года выпуска имеют эту разболтовку.
• Китайцы, преимущественно скопировавшие технологии у своих соседей, также пытаются не отставать от конкурентов в плане надёжности крепления колёс и ставят их на марки Geely, DongFeng, Haval и некоторые другие бренды.
• Одни из самых популярных марок в нашей стране японского производства, такие как Nissan, Mitsubishi, Honda, Mazda и Toyota устанавливают разболтовку 5х114 на многие модели, за исключением полноразмерных внедорожников, масса которых может превышать 2 тонны.

Эксклюзивные диски

Как выбрать правильное сочетание легкосплавных дисков и шин для вашего автомобиля?

Выбор правильного типа или, что более важно, правильного размера комбинации легкосплавных дисков и шин имеет решающее значение для получения всех преимуществ, перечисленных выше. В противном случае вы можете просто испортить качество езды, управляемость и компоненты подвески вашего автомобиля. Например, если вы выберете литье большего диаметра, чем у обода, вы должны будете поставить на него резину с более низким профилем. Эта комбинация может выглядеть впечатляюще снаружи, но вы вы будете чувствовать, что вы едете на своем автомобиле «по рельсам».

Этот опыт будет ограничен только гладким асфальтом. В нормальном режиме руль будет чувствовать себя тяжелее, поездка будет очень жесткой, и расход топлива значительно увеличится. Поэтому всегда лучше проконсультироваться с вашим механиком, прежде чем увеличивать размеры на вашем автомобиле. Кроме того, попробуйте придерживаться указанного радиуса качения производителя вашего автомобиля (комбинированная шина + размер сплава) для вашего автомобиля. Радиус качения новой комбинации никогда не должен меняться более чем на 3%.
Также всегда покупайте легкосплавные диски и шины известных марок. Обратите внимание на продукцию с аббревиатурой OEM.
И последнее, но не менее важное: после установки легкосплавных дисков и новых покрышек не забывайте выполнять обычные услуги по обслуживанию колес, такие как выравнивание, балансировка и вращение. Это не только поможет им выглядеть шикарно стоя на месте, но и компенсирует плавность вождения, пока вы в пути.

Как определить разболтовку

Для каждой марки и модели авто предусмотрены индивидуальные параметры разболтовки. Для этого существуют специальные таблицы, исходя из которых и можно подобрать диски.

Если нет возможности воспользоваться таблицами, или если вашего авто в них нет, разболтовку можно определить самостоятельно. Для этого считаем количество отверстий для крепления диска. Первый параметр есть. Определить диаметр круга, на котором расположены отверстия немного сложней.

Для дисков с 3 отверстиями измеряем расстояние между стенками соседних отверстий, и умножаем его на 1,155. Полученный результат и будет искомым диаметром.

У дисков с четырехточечным креплением измеряем величину промежутка между стенками противоположных отверстий и множим его 1,414.

Для пятиболтовых колес меряем расстояние между двумя дальними отверстиями через одно, и умножаем на 1,701.

Ширина

Ширина – расстояние между закраинами диска- соответствует этому же параметру на автошине и может незначительно варьироваться. Это характеристика маркируется буквой J, перед которой ставится ее величина в дюймах, хотя производители указывают ширину покрышки в мм. Так, к примеру, значения 5,0J-6,0J подходят ширине резины 175 мм; 5,5J-7,0J – 215 мм; 6,0J-7,5J – 225 мм. Другими словами, ширина дисков и шин – взаимосвязанные характеристики.

Результаты изменения размера шин:

Увеличится ширина шины

Уменьшится ширина шины

Увеличится высота профиля шины

Уменьшится высота профиля шины

Увеличится внешний диаметр колеса и клиренс (дорожный просвет)

Уменьшится внешний диаметр колеса и клиренс (дорожный просвет)

Внимание! Установка нестандартных типоразмеров может привести к ухудшению характеристик автомобиля и разрушению самой шины. Лучше всего выбирать из тех типоразмеров, которые рекомендует завод изготовитель вашего автомобиля.

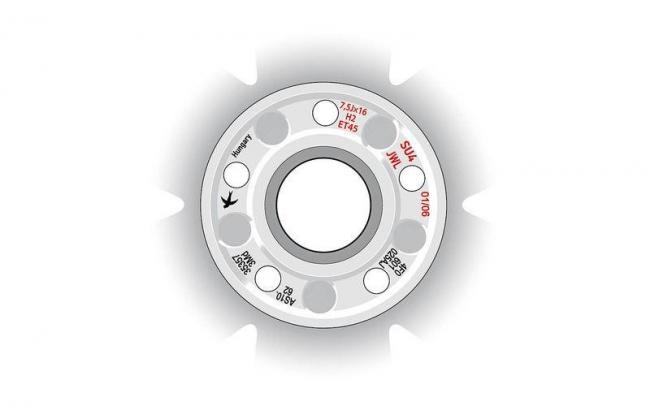

Как расшифровать параметры колесного диска? Конкретные примеры

На всех оригинальных заводских дисках автовладельцу доступна маркировка, где прописана размерность этого изделия. Для правильности действий стоит ознакомиться с некоторыми показательными примерами:

При смене колес на более привлекательные хозяин «Лады» видит надпись на диске 5.5J*15 ET 42 d56.1 4*98, которая означает: колесный диск 5.5 дюймов шириной обода, конфигурацией кромки J, не разбираемый (маркировка «х»), радиальностью 15 дюймов, колесным вылетом в 42 мм, сверловкой (диаметром вылетного отверстия) 56.1 мм, разболтовкой на 4 шпильки по 98 мм каждая.

Обозначение J зависит от класса, модели и массы автомобиля, может заменяться на JJ, K, JK, B, P и D, что соответствует маркировки купленного диска.

Также на колесе находятся маркировки хампа или Н, к примеру 6.0J*17 H2 ET38 d65.1 5*112. Данный хамп представляет собой вдоль бортов особые выступы, усиливающие прочность крепления к диску резины. Этот параметр может маркироваться как Н – одинарный, с одной колесной стороны, Н2 – двойной, с обоев краев или Х – усеченный.

Для водителей пикапов, минивенов и других, предназначенных для транспортировки грузов автомобилей, указываются величины наибольшей загруженности, которые маркируются следующим образом – Max Load 2000Lb. Этот показатель будет обозначать наибольшую нагрузку в 2000 фунтов (910 кг. при переводе).

Важным параметром прочности является маркировка давления в шинах и на диске, которая выражается, как Max PSI 50 Cold, где наибольший показатель давления в шинах не должен превышать 3.5 кг на каждый см².

В последнюю очередь, что можно найти на колесном диске – это буквенную надпись SAE. TUV, ISO или Ростест, обозначающие то, что изделие прошло необходимую сертификацию после ряда испытаний и в полном объеме отвечает предъявляемым международным и российским требованиям стандартов.

Совместимость и взаимозаменяемость колёсных дисков

Основные принципы взаимозаменяемости дисков представлены в следующей таблице совместимости дисков.

№ пп	Модель и модификация авто	Сверловка, d, мм	Разболтовка, кол-во х мм	Вылет ЕТ, мм	Резьба крепежа
1	Audi A4	57,1	5х112	35	В14 х 1,5
2	Audi A6	66,5	5х112	35	В14 х 1,5
3	Audi Q7	66,5	5х112	53	В14 х 1,5
4	BMW 3	72,6	5х120	15-25	В12 х 1,5
5	BMW 5	66,6	5х112	18-20	В12 х 1,5
6	BMW X5	74,1	5х120	40-45	В14 х 1,25
7	Citroen Evasion	58,1	4х108	28-30	В14 х 1,5
8	Citroen Xantia	65,1	5х98	15-22	В12 х 1,25
9	Daewoo Nexia	56,6	4х100	38-42	В12 х 1,5
10	Daewoo Matiz	56,6	4х100	38	В12 х 1,5
11	Dodge Caliber	67,1	5х114,3	35-40	В12 х 1,5
12	Fiat Bravo	58,1	4х98	31-32	В12 х 1,25
13	Ford Focus	63,4	5х108	35-38	В12 х 1,5
14	Ford Mondeo	63,4	5х108	35-42	В12 х 1,5
15	Ford Explorer	70,6	5х114,3	0-3	В12 х 1,5
16	Honda Civic	64,1	5х114,3	35-38	В12 х 1,5
17	Honda Jazz	64,1	5х114,3	35-38	В12 х 1,5
18	Honda CRV	64,1	5х114,3	40-45	В12 х 1,5
19	Hyundai Accent	54,1	4х100	35-38	В12 х 1,5
20	Hyundai Sonata	66,1	5х114,3	35-38	В12 х 1,5
21	Kia Ceed	67,1	5х114,3	38-42	В12 х 1,5
22	Kia Sportage	67,1	5х114,3	0-3	В12 х 1,5
23	MercedesBenz A-Klasse	66,6	5х112	45-50	В14 х 1,5
24	MercedesBenz E-Klasse	66,6	5х112	48-54	В12 х 1,5
25	MercedesBenz ML-Klasse	66,6	5х112	46-60	В14 х 1,5
26	Mitsubishi Lancer	67,1	5х114,3	35-42	В12 х 1,5
27	Mitsubishi Pajero	67,1	6х139,7	-25. -15	В14 х 1,5
28	Nissan Almera	66,1	4х114,3	35-42	В12 х 1,25
29	Nissan Maxima	66,1	5х114,3	35-42	В12 х 1,5
30	Nissan Patrol	78,1	6х139,7	-25. -15	В12 х 1,5
31	Toyota Corolla	60,1	5х114,3	35-38	В12 х 1,5
32	Toyota Camry	60,1	5х114,3	35-38	В12 х 1,5
33	Toyota Land Cruiser 200	110,0	5х150	-15-3	В12 х 1,5
34	Volkswagen Golf	57,1	5х112	35-40	В12 х 1,5
35	Volkswagen Tiguan	66,5	5х112	20-32	В12 х 1,5

Диски Vossen

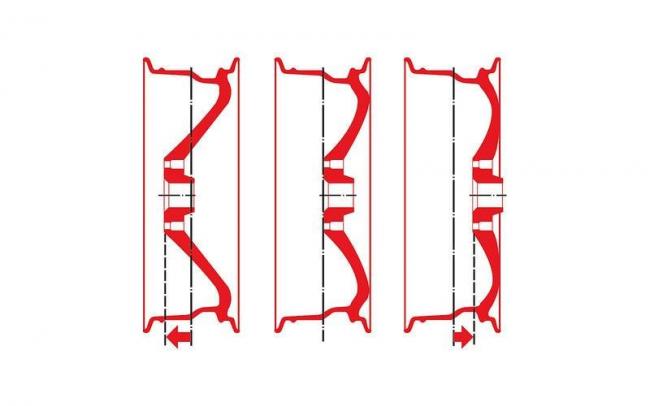

Величина вылета диска

Вылет является одним из важнейших критериев для подбора дисков. Он определяет расстояние между вертикальной осью симметрии диска и плоскостью соприкосновения диска к ступице.

Дисковый вылет бывает:

•положительным (вертикальная ось диска расположена сзади привалочной плоскости);

•нулевым (ось диска накладывается на привалочную плоскость);

•отрицательным (ось диска располагается спереди привалочной плоскости).

Параметры вылета дисков строго регламентированы заводом-изготовителем автомобиля, и напрямую связаны с кинематикой подвески. Изменение штатной величины вылета допускается не более чем на 5 мм.

Ниже представлены таблицы с указанием разболтовки, вылета и диаметра центрального отверстия дисков для популярных моделей авто.

Профиль резины

Этот параметр определяет общую величину колеса в сборе. Ширина профиля должна выбираться на 25–30 % больше величины обода. Этот параметр не влияет на совместимость с диском и позволяет собрать, отбалансировать колесо, однако в результате в колёсной арке оно может не помещаться или при вращении тереться.

Диаметр ступичного отверстия, число, размер, конфигурация расположения крепежных отверстий (PCD) покрышки и диска должны соответствовать. Маркировка PCD и последующие за ними цифры определяют число отверстий под элементы крепления и их наружный диаметр. Важно не допускать, чтобы диаметр отверстий разнился с размером на диске даже на несколько мм. Даже при таких небольших отклонениях, на глаз, даже не заметных, одну гайку будет возможно затянуть полностью, а остальные – будут значительно не соответствовать, что не позволит “затянуть” крепеж. И такая посадка на ступицу будет не полной. В последствии возможно самопроизвольное откручивание болтов при движении транспортного средства.

Используется, еще такая характеристика, как максимальная нагрузка. На нее в основном редко обращают внимание, поскольку все производители заочно изготавливают продукцию с достаточным запасом прочности. Но если вы немного экспериментируете с покрышками и, решите установить на внедорожник диски с легкового авто, то обязательно обратите внимание на эту характеристику. Поскольку существует вероятность, что в будущем колесо не выдержит, и первая яма или кочка приведут к весьма печальным последствиям.

Другие способы установления размеров дисков

Довольно часто автовладелец не стремится отходить от прописанных автомобильным производителем конфигурации дисков. Тогда ему достаточно приобрести колесные диски по тем же параметрам, которые задал производитель. Важно заметить, что ошибочно подобранный размер изделий зачастую приводит к скорому изнашиванию ступиц, суппортов, системы тормозов и др. частей подвески, что способствует трате существенных сумм при ремонте.

Наиболее предпочтительный и грамотный выбор колесных дисков для той или иной модели машины – это покупка в дилерском центре от дистрибьютора бренда. К примеру, официальные автопредприятия часто предоставляют колесные диски не только собственного производства, но и аккредитованные аналоги.

В большинстве крупных центрах продаж у консультантов установлено особое программное обеспечение, помогающее легко определиться с заданными размерами дисков. При обращении к менеджеру центра, который заполнит на компьютере соответствующие поля в программе – бренд, модель и вариацию ТС, год выпуска и др. данные, можно получить целый перечень подходящих дисков, соответствующих геометрическим характеристикам авто клиента.

Обычно такое программное обеспечение связано со складской системой и позволяет также информировать клиента о наличие товара на складе, о марках, выпускающих данные колесные диски, а также о цене и внешнем виде. Покупатель на основании этих сведений может определиться с дизайном решетки диска, типоразмером, материалом, а также рассчитать свой бюджет.

Таким способом, клиент может быть уверен в качестве колес, а также в правильности подбора размерности дисков, к тому же, с его транспортного средства не будет снято гарантийное обязательство. Многих автовладельцев может не устраивать жесткая расценочная политика дилеров, но полученная гарантия продолжительного, надежного и безопасного срока службы с лихвой оправдывает возможные переплаты.

Алмазные литые диски

Этот тип диска похож на традиционный диск из легкого сплава, но с блестящей отделкой. Это сделано, используя токарный станок, чтобы создать надрез в металле – это создает дальнейшую кромку, создавая невероятно слабый рифленый эффект.
Наряду с многочисленными преимуществами самих литых дисков, сплавы с алмазной огранкой обеспечивают очень индивидуальный внешний вид. Вы можете выбрать из широкого ассортимента предлагаемых цветов – это яркий металлический серый и энергичный оранжевый.
Поскольку литье упругое, потребность в их ремонте или восстановлении будет сведена к минимуму. Когда это необходимо, лучше проконсультироваться со специалистами. Как и в случае с установкой, для выполнения основных задач и предоставления рекомендаций по уходу требуется квалифицированный специалист, в противном случае существует опасность повреждения.

Размеры дисков

С типами дисков разобрались, а как быть с размерами? Основными параметрами являются:

1. Ширина диска;
2. Диаметр диска;
3. Диаметр расположения крепёжных отверстий (он же «сверловка») — PCD;
4. Диаметр центрального отверстия (DIA);
5. Вылет (ET).

Одни типоразмеры принято указывать в миллиметрах, другие в дюймах. Видимо, для того, чтобы всех запутать, не иначе…

При обозначении типоразмера колёсных дисков, ширину и диаметр принято указывать в дюймах.

А вот PCD указывают уже в миллиметрах. В стандартном обозначении к самому PCD добавляют ещё количество отверстий, расположенных на указанном диаметре. 5х114,3, например, значит, что на окружности диаметром 114,3 мм расположилось 5 отверстий для крепёжных болтов.

Диаметр центрального отверстия обозначается в миллиметрах. DIA практически равен размеру внешней части ступицы колеса. Ступица — это небольшая деталь, соединяющая колёса с рулевым управлением и подвеской, а косвенно — и с трансмиссией.

Вылет колёсного диска измеряется в миллиметрах и отвечает за ширину колеи вашего авто. ET бывает нулевым, положительным и отрицательным. Чем его значение меньше, тем шире расставлены колёса машины. Для того, чтобы наглядно увидеть разные типы вылета, давайте разрежем диск и посмотрим на него сбоку.

Таблица выбора дисков в зависимости от размера шины

Поэтому узнать ответ на вопрос, как узнать какая резина подойдет на диск, предлагаем воспользоваться специальной таблицей, разобраться с которой под силу даже не самому опытному автолюбителю. В таблице указаны диаметр, ширина диска, и подходящий типоразмер покрышек.

Покраска литых дисков

Покраска легкосплавных дисков не только имеет эстетические преимущества – она также может привести к улучшению ходовых качеств на дороге.
Регулярная покраска литья не только освежит внешний вид вашего автомобиля, но и может стать простым решением для устранения царапин. В дополнение к этому, он также предлагает дополнительный (и выгодный) дополнительный слой для защиты вашего автомобиля от повреждений. Имея это в виду, настоятельно рекомендуется покраска.
Нанесение гладкого слоя краски – очень эффективный метод, позволяющий убрать грязь, пыль и мусор изнутри – что часто является причиной больших проблем, которые вынуждают автовладельца выкладываться на дорогостоящий ремонт.
Покрасить диски в стиле DIY можно, но это непросто – и конечный результат может оказаться значительно менее удовлетворительным, чем у профессионала. Кроме того, использование навыков экспертов для выполнения покрасочных работ поможет вам сэкономить деньги и время. Каждое колесо должно быть отсоединено и спущено, а бусинки сломаны, и перед началом покраски каждую поверхность необходимо тщательно очистить.
Затем необходимо добавить слои грунтовки для защиты, прежде чем колеса будут покрыты краской. Также важно, чтобы весь процесс проходил в теплой и хорошо проветриваемой обстановке вдали от прямых солнечных лучей.

Как понять, что диски подходят именно вашей машине?

Для начала узнайте, на каких дисках машина сошла с конвейера. Информацию о заводских параметрах можно найти на стикере в проёме водительской двери, руководстве по эксплуатации или на специализированных сайтах подбора дисков.

Почему стоит искать диски именно по заводским параметрам?

Во-первых, все настройки ходовой части адаптированы под штатные колёса, так что если машина комплектуется дисками диаметром от 18 до 20 дюймов, а вам ну очень хочется, например, 21, то будьте готовы к тому, что автомобиль начнёт вести себя на дороге по-другому. Изменения, чаще всего, негативные. Ухудшение динамики, более жёсткая работа подвески, повышенная восприимчивость к колее, излишнее усилие на руле. Список может быть длинным, а последствия непредсказуемыми.

Во-вторых, размер колеса, колёсной арки и элементов тормозной системы взаимосвязаны при проектировании автомобиля. Отклонения от рекомендованных параметров могут быть нецелесообразными потому что новую деталь физически невозможно будет установить. Тем не менее, от некоторых параметров можно немного отклониться.

Распространенные ошибки автовладельцев при выборе дисков

Обычно сразу не каждый водитель может безошибочно определить, как узнать размеры диска по шинам для его авто. Выбор дисков по параметрам и таблицам – не конечная инстанция, по выполнении которой можно приобрести подходящий комплект изделий.

Независимо от размера и типа покрышки, диск может сесть на нее идеально. Это значит, что необходимо ознакомиться с информацией об узле крепления. Она определяет 2 важные характеристики:

сверловка – этот параметр определяет диаметр посадочного отверстия;

разболтовка определяет количество шпилек и размер каждой из них.

Без учета этих характеристик возможна ошибка и приобретение неподходящего изделия, поскольку вариаций резины существует огромное количество.

Автолюбители часто приобретают диски предельно допустимой ширины и при этом не следят за величиной ЕТ – вылетом, не прибегают к сравнению дисков. Вылет – характеристика диска (обознач. ЕТ20, 25, 30, 35, 40), которая указывает на расстояние в мм от продольной плоскости симметрии диска до плоскости ступицы.

Вылет диска считают 0-вым (если ось симметрии диска соответствует плоскости ступицы машины), положительным (если ось диска располагается ближе к центру авто, по сравнению с плоскостью ступицы) и отрицательным (если дальше). Каждая конкретная модель авто имеет свой вылет, который рассчитывается производителем с целью обеспечения наилучшей управляемости и устойчивости машины, при минимальной нагрузке на подшипники ступиц.

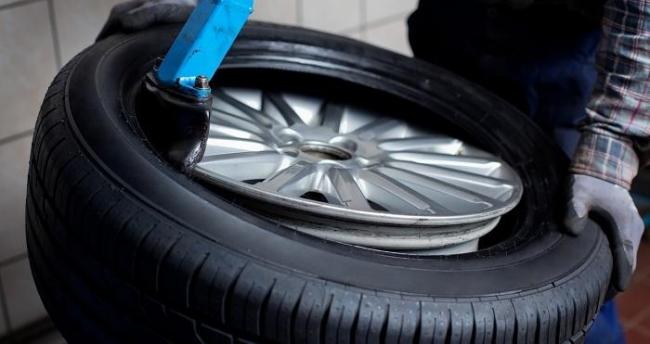

Помимо этого, с точки зрения экономической целесообразности рекомендуется выбирать 2 комплекта колесных дисков, что позволит не заниматься бортированием при сезонной переобувке (весной и осенью). Эта задача повреждает и шины, которые с течением времени могут выпускать воздух в точках соединения с диском, а также сами изделия, которые впоследствии могут царапаться, подвергаться коррозии. Помимо этого, бортирование колес требует дополнительных финансовых вложений (стоимость смены резины в течении нескольких лет соизмерима со стоимостью диска), и временных затрат, при резко изменяющихся погодных условиях. Поэтому наличие 2-х комплектов дисков поможет сэкономить деньги, время, а также продлить срок эксплуатации и покрышек, и дисков.

В общем покрышки, как и диски, приобретать можно отдельно, но в идеале лучше все-таки в одном месте, одновременно. Это позволит не попасть в курьезную ситуацию обнаружении несоответствий первого или второго товара. Помимо этого, это может привести к дополнительным затратам время на обмен изделий.

Ознакомиться с принципами выбора дисков можно с помощью следующего видео:

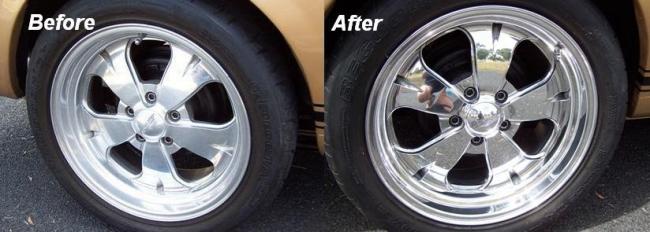

Полированные диски

Покраска – не единственный вариант. Также есть возможность полировки дисков.
Этот процесс включает шлифование диска, чтобы сделать сплав как можно более гладким – перед полировкой составом. Это добавляет уникальное и характерное мерцание сплавам, которые не могут быть полностью выполнены с помощью краски.
Почему предпочитают полированные диски? Превосходный эстетический эффект, безусловно, является одной из причин выбора, но они также являются экономически эффективным ответом на обновление и улучшение внешнего вида вашего автомобиля.
Наряду с красивой отделкой, полировка не добавляет веса, что означает плавность хода. Другая причина, по которой водители могут выбирать полированные диски, заключается в том, что, когда они становятся запятнанными, их можно снова отполировать и дать им новую жизнь.

Другие типы

Стальные (штамповка) являются очень популярным выбором, и являются основным конкурентом легкосплавных дисков. Еще один вариант – диски изготовлены исключительно из алюминия. Они производятся путем литья или ковки. Оба процесса обеспечивают меньшее растрескивание, а кованые алюминиевые моделитакже выдерживают экстремальное давление.
Кроме того, вы можете выбрать хромированную продукцию. Обладая блестящим и ярким внешним видом, этот тип также очень устойчив в любых погодных условиях. У них есть и другие преимущества, такие как вероятность появления ржавчины меньше, чем у литых дисков.
Тем не менее, хромированное литье требует большего обслуживания. Вы должны будете убедиться, что любой на поверхности мусор удален, и их искрящийся вид должен быть сохранен посредством регулярной очистки.
Стальные диски, которые поставляются в большинстве автомобилей в стандартной комплектации, подвержены повреждениям и намного дешевле, чем легкосплавные. Они также значительно тяжелее, непривлекательнее и на вид простенькие, имеют меньший диаметр и ширину. Сплав легкосплавных дисков изготовлен из литого материала, что придает ему более жесткую конструкцию и предотвращает распространение трещин, когда он сталкивается с ямой или выбоиной – препятствия, которые можно найти в изобилии на дорогах нашей страны.
Каждый покупатель может подобрать себе нужную продукцию здесь>>

Как предотвратить повреждение?

Вождение в бордюры, через выбоины, излишняя нагрузка шин (масса в том числе) может привести к повреждению литых дисков. Тем не менее, отличное техническое обслуживание является реальным ответом на вопрос.
То, как вы чистите свои диски и какие продукты вы используете, может иметь огромное значение для общего качества. Тщательная регулярная промывка с поможет защитить их. Вытирая пыль с внутренней части, вы поддержите высокий уровень производительности и продлить срок службы в целом.
Сезонные изменения также могут сильно повлиять на ваше литье, поэтому важно подготовить их к изменениям климата. Специалисты смогут проконсультировать вас по покраске и тому, что вы можете сделать, чтобы предотвратить повреждение легкосплавных дисков в будущем.
