Как натянуть цепь ГРМ на ВАЗ 2107: роль автоматического натяжителя

Работа, обслуживание, замена и ремонт натяжителя цепи в автомобиле ВАЗ 2106

Для выполнения этой операции понадобится следующий инструмент:

• Ключ на 13
• Вороток и трещоточная рукоятка
• Головки на 8 и 10
• Плоскогубцы

Как натягивать цепь на ВАЗ-2106: краткое руководство

Если вы начали замечать, что в моторном отсеке автомобиля появились стуки и скрежет, то налицо ослабление цепи привода газораспределительного механизма. В результате этого она начинает биться о башмак и успокоитель. В статье мы рассмотрим, как натягивать цепь на ВАЗ-2106 своими руками.

Меняем автоматический натяжитель цепи ГРМ на ВАЗ 2107

Как явствует из названия, функцией устройства служит натяжение цепи механизма газораспределения. Так как при длительной эксплуатации оно ослабевает, её звенья вытягиваются. В таком случае появляется неустойчивая работа двигателя, Постепенно смещаются фазы газораспределения, возникает повышенный разогрев и износ деталей цилиндро-поршневой группы.

Об этом говорит появление высокого звона с металлическим оттенком с передней стороны двигателя, в торцовой части, или стук из-под крышки клапанов. Это хорошо слышно, если двигатель набирает обороты.

При этом в первую очередь производят натяжение цепи, так как для этого не нужны никакие запасные части. Однако если оно оказалось неэффективным или кратковременным, то, скорее всего, натяжитель перестал фиксировать цепь и требуется его замена. Также возможно, требуется замена башмака натяжителя.

Рассмотрим более простой вариант замены натяжителя цепи, при котором не требуется замена башмака. Для замены башмака требуются серьёзные подготовительные работы, такие, как снятие защиты картера, ремня генератора, кожуха вентилятора, шкива коленвала и т. д.

Про натяжение цепи на ВАЗ-2107

Одним из важнейших узлов каждого автомобиля является газораспределительный механизм. Исправность работы данного агрегата влияет на работу всего мотора. Приводным механизмом системы ГРМ на автомобиле ВАЗ 2107 является цепь. Если она сильно провисла – она может перескакивать на какой-либо из звездочек. При смещении ее хотя бы на один зуб наблюдается возникновение провалов в работе мотора, а также дестабилизация оборотов. Чтобы избежать провисания цепи, требуется периодически осуществлять ее натяжение, а при определенных признаках производить замену.

Регулировка (натяжка) и замена цепи ВАЗ 2107

На легковых автомобилях ВАЗ-классика газораспределительный механизм (ГРМ) двигателей имеет два вида передачи – цепную и ременную. Ременной передачей оснащается модель двигателя 2105, но преимущественно на моторах Волжского автозавода в качестве привода распределительного вала применяется цепь. Цепной привод есть у моделей двигателей внутреннего сгорания (ДВС) 2101, 2103, 2106. 21213.

Цепной привод ГРМ

Проверка натяжения цепи ваз 2107. Стучит (гремит) цепь ГРМ, на холодную или горячую. Как определить и можно ли ездить. Основные причины неисправности цепи

Цепной привод ГРМ на машине ВАЗ-2107 рассчитан на длительный срок работы. Но и он может выйти из строя. Если на натяжитель оказывается чрезмерное давление, звенья растягиваются, и механизм начинает работать хуже. К тому же все комплектующие привода тоже изнашиваются.
Чтобы гасить рывки и колебания цепи, устанавливают успокоитель. Если этой детали не будет, тогда при сильных рывках цепь начнет слетать с шестерен. Работа впускных и выпускных клапанов тоже приостановится. Серьезные повреждения приведут к сложному ремонту.

Натяжитель нужен для того, чтобы поддерживать цепь и исключить ее провисание. Он бывает трех видов:

• механический;
• автоматический;
• гидравлический.

Натяжители с автоматической работой стали выпускать недавно, но уже известны их плюсы и минусы. Преимуществом выделим то, что не нужно каждый раз регулировать цепь, так как она и без того все время натянута. В качестве недостатка обозначим то, что механический натяжитель слабо натягивает, часто ломается и стоит недешево. Обратим внимание, что на машинах ВАЗ карбюратор и инжектор одинаковы в работе.

Работа гидравлического натяжителя зависит от передачи масла, которое выходит из схемы смазки двигателя. Такое решение конструкторов выгодно тем, что водителю не нужно самостоятельно регулировать работу цепной передачи.

Самый распространенный натяжитель – механический. Его недостаток в том, что мелкие частицы попадают в изделие, и плунжер начинает клинить. Механизм выходит из строя, и натяжение спадает.

Порядок выполнения натяжения цепи на ВАЗ 2106

Большинство инструментов, которые перечислены выше, понадобятся лишь для того, чтобы снять корпус воздушного фильтра и клапанную крышку. Здесь я это детально описывать не буду, лучше перейдите по ссылке: Инструкция по снятию клапанной крышки.

После того, как крышка снята, можно приступать к данному ремонту. Для чего необходимо отвернуть натяжитель цепи, который находится с правой стороны двигателя на головке блока цилиндров сбоку — как раз около шкива привода водяного насоса (помпы):

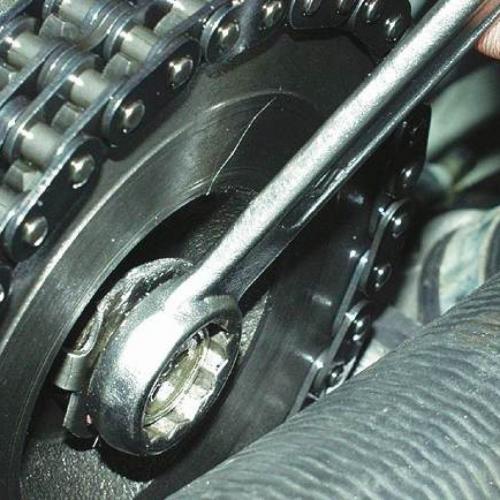

До конца откручивать его нет необходимости. Достаточно сделать пару оборотов. После чего проворачиваем коленчатый вал автомобиля: около 2 оборотов, цепь в это время должна сама натянуться. Пробуем натяжение, нажимая на ветви цепи.

Вращать коленвал можно либо ключом, надев его на шкив, либо стартером — буквально на доли секунды поворачивая ключ зажигания, чтобы вал сделал примерно около 2 оборотов.

Если цепь ГРМ достаточно натянута, можно затягивать натяжитель как следует и ставить обратно все снятые с автомобиля детали, включая клапанную крышку и корпус воздушного фильтра.

Перед тем как натянуть цепь на ВАЗ-2106, необходимо тщательно проверить механизм газораспределения. Если нет возможности произвести регулировку, потребуется установить новый привод. По мере износа цепь растягивается, ее длина увеличивается, следовательно, нарушаются фазы газораспределения. Такты впрыска и выпуска не совпадают – это сказывается на функционировании двигателя в целом. Цепь может и порваться, если ее качество плохое, а износ чрезмерный.

Для чего нужна цепь?

При помощи цепи газораспределительного механизма осуществляется соединение распределительного и коленчатого валов. На обоих устанавливаются зубчатые звездочки. Именно с их помощью и происходит движение валов. Как только запустится двигатель, валы начинают вращаться синхронно. В том случае если происходит сбой, газораспределительный механизм начинает работать неправильно. Возникают сбои в работе цилиндров, могут наблюдаться провалы, плохая реакция автомобиля при нажатии на педаль газа. Кроме этого, возрастает расход бензина.

Какие инструменты потребуются для замены натяжителя?

• рожковый ключ на 10 мм;
• рожковый ключ на 13 мм;
• небольшие слесарные тиски;
• специальный ключ для коленвала, или ключ на 36 или 38 мм, смотря какая гайка, или «газовый», разводной ключ.

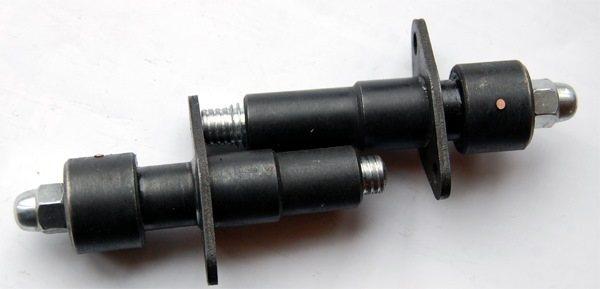

Автоматический механический натяжитель цепи ISAI

Плохо натянутая цепь начинает вибрировать, создаёт шум и ударные нагрузки на газораспределительный механизм, сокращая срок его службы. Натяжитель ISAI всегда поддерживает цепь в должном состоянии и не требует каких-либо регулировок при эксплуатации автомобиля.
Все модификации натяжителей ISAI механические, отличаются высокой надежностью, большим сроком эксплуатации. Их работа не зависит от давления масла, его температуры и чистоты. Натяжитель «живуч». Даже при поломке пружины ( что маловероятно и за многолетний срок эксплуатаций не было зафиксировано) натяжитель способен выполнять свою функцию — достаточно открутить колпачковую гайку, отверткой подкрутить шток и зафиксировать его, подложив в гайку какой либо фиксатор (комочек бумаги). Выход штока натяжителя ISAI по мере износа цепи происходит плавно, без ступеней. Прорезь под отвертку в штоке предназначена для манипуляций с натяжителем во время ремонта двигателя и позволяет закрутить винт в исходное положение с последующей фиксацией, не снимая натяжитель с головки.

Натяжитель ISAI выпускается в трех модификациях:

• Жигули 2101-07 . Устанавливается вместо штатного, имеет увеличенный ход и в дальнейшем не требует никаких регулировок и обслуживания.
• Нива 21214 . Устанавливается вместо гидравлического штатного натяжителя. Не требует подвода масла и обслуживания в процессе эксплуатации. Трубка масляной магистрали за ненадобностью демонтируется.
• Газель, Волга, Баргузин, Соболь и другие автомобили с двигателями 406-го семейства. Устанавливаются вместо гидравлических штатных. Отсутствие прецизионных деталей, обратных клапанов и стопорных колец в разы повышает надежность и срок службы натяжителей.

Натяжитель может использоваться неоднократно. Исключается такая неудобная операция, как перезарядка гидронатяжителя. Имеют масляный канал для дополнительной смазки цепей и их натяжных устройств, что в целом увеличивает срок службы двигателя. Дополнительный подвод смазки к цепям дает реальную возможность пользоваться плас, как более надежными и бесшумными.

Прорезь под отвертку в штоке предназначена для манипуляций с натяжителем во время ремонта двигателя и позволяет закрутить винт в исходное положение с последующей фиксации не снимая натяжитель с головки.

ЦЕПНОЙ ПРИВОД ВАЗ 2107

Цепной привод на автомобилях ВАЗ предназначен для передачи движения от коленчатого вала на распределительный вал. Вращающийся распредвал кулачками открывает и закрывает клапана, посредством которых происходит наполнение цилиндров топливной смесью, и в них происходит рабочий цикл. Неисправности в системе газораспределения приводят к сбоям в работе или к полной остановке ДВС. Поэтому цепную передачу необходимо поддерживать в исправном состоянии и при необходимости проводить регулировку.

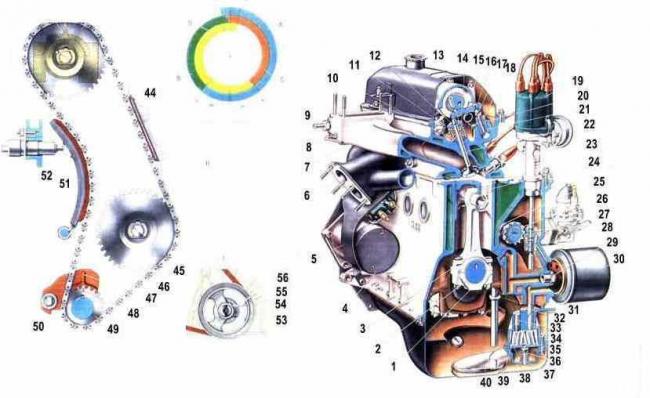

УСТРОЙСТВО

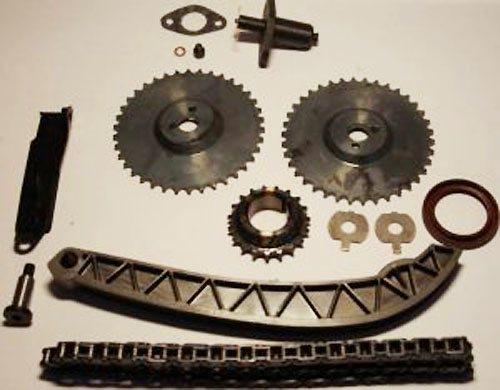

Устройство ГРМ ВАЗ 2107 довольно простое, в механизме нет ничего лишнего. В газораспределительном механизме двигателей ВАЗ-классика с цепным приводом присутствуют следующие детали:

• Впускные и выпускные клапана на головке блока цилиндров;
• Рокера;
• Распределительный вал;
• Шестерня (звездочка) промежуточного вала;
• Промежуточный вал;
• Металлическая шестерня (звездочка) распределительно вала;
• Цепь ГРМ;
• Натяжитель;
• Успокоитель;
• «Башмак» натяжителя (нижний успокоитель);
• Шестерня коленчатого вала.

Коленчатый и распределительный вал устанавливаются относительно друг друга в определенном положении. Для точной установки на шкиве коленвала и звездочке распредвала есть специальные метки. Неправильная установка в лучшем случае ведет к неустойчивой работе ДВС, в худшем варианте гнутся клапана в ГБЦ, и серьезный ремонт уже неизбежен.

НАТЯЖИТЕЛЬ

Натяжитель цепи играет очень важную роль в газораспределительном механизме – он поддерживает цепь в натянутом состоянии. На классических моделях ВАЗ всего существует три вида натяжителей:

• Стандартный механический;
• Автоматический;
• Гидронатяжитель.

Гидронатяжитель штатно устанавливается на авто Шевроле-Нива и Нива ВАЗ 21214. Но чтобы его поставить на ВАЗ 2107, необходимо переделать ГРМ под «гидравлику», тем более, такое устройство довольно капризное на «Классике».

Стандартный натяжитель состоит из элементов:

• Цилиндрического корпуса;
• Двух пружин;
• Плунжера;
• Стержня;
• Сухаря;
• Колпачковой фиксирующей гайки.

Стандартные натяжители могут быть различных производителей, цена деталей находится в пределах от 250 до 450 рублей, самыми дорогими и надежными считаются детали производства АвтоВАЗ и ТЗА. Но вообще надежность этих натяжителей довольно низкая – они часто выходят из строя.

Автоматический натяжитель цепи ВАЗ 2107 устанавливается вместо штатного. Он обладает большей надежностью, так как в его устройстве нет механического плунжерного механизма с зажимом, доставляющего массу хлопот владельцам классических ВАЗов. В автоматическом устройстве цепь натягивается реечным плунжером. Выдвижное устройство для натяжки цепи надежно фиксируется и не сжимается под ударной нагрузкой цепи. Такой тип натяжителей на рынке появился сравнительно недавно, но уже зарекомендовал себя с положительной стороны.

Как работает цепь ГРМ в двигателе ВАЗ-2107

Два вала, коленчатый и распределительный, соединяются. Между ними происходит синхронное вращение, когда запускается силовой агрегат. Механизм работы цепи нарушается, когда пропадает синхронность в работе валов. Причин на это может быть несколько. В результате падает мощность, ухудшается динамик и растет расход топлива. В результате нужно поменять натяжение цепи.

Так как цепь переносит большие нагрузки, то со временем она выходит из строя. Поэтому время от времени ее нужно регулировать и натягивать, иначе звенья станут перескакивать на шестернях, и работа цепи будет прерываться. Чтобы избежать таких неприятностей, производитель рекомендует регулировать цепное натяжение каждые 10000 км пробега.

Особенности цепи

На автомобилях ВАЗ «классической» серии устанавливались цепи ГРМ, в которых имеется одно отличие – число звеньев. Но длина цепи всегда одинакова. Например:

1. Для автомобилей ВАЗ-2101 и ВАЗ-2105 используются цепи, на которых 114 зубьев. Общая длина 495,4 – 495,9 мм. Длина одного звена – 8,3 мм.
2. А вот на автомобили моделей 2103 и 2106 ставились цепи с такой же длиной, но на них уже было 116 звеньев – на 2 больше. И длина звена 7,2 мм.

Для изготовления цепи используется высококачественная легированная сталь. У нее высокая прочность и износостойкость.

Какова стоимость нового натяжителя ВАЗ 2107?

Для того чтобы поменять автоматический натяжитель, в среднем нужно 600-700 руб. ТЗА (Тольяттинский завод автоагрегатов) производит лучшие, «родные» натяжители для «классики». На упаковке (синего цвета) есть номер упаковщика, а также наклейка проверки подлинности с защитным слоем. Под слоем есть код, при введении которого поступает СМС с подтверждением. Внутри обязательно присутствует вкладыш – формуляр с наименованием продукции, с датой изготовлениями, синими оригинальными печатями ОТК.

Натяжитель цепи. Установка.

При замене гидронатяжителя цепи, и установке механического натяжителя, я обязательно снимаю клапанную крышку, и после «выдергивания» чеки, делаю храповым ключом один целый оборот коленвала. Так можно избежать одного «подленького» момента. Провисшая цепь может выйти из канавок башмака натяжителя и успокоителя цепи, и если этого не заметить и не исправить, то возможны очень неприятные последствия (это касается однорядной цепи). Также в результате первого оборота, выбирается первичный провис цепи и как правило шток выходит сразу ещё на один-два щелчка, относительно первого отстрела.

РЕГУЛИРОВКА (НАТЯЖКА)

Ездить с шумящим газораспределительным механизмом на автомобиле с цепным приводом недопустимо, так как перескочившая цепь может доставить много проблем. Поэтому натяжка цепи ВАЗ 2107 выполняется сразу после появления шума.

Вообще регулировка цепи ВАЗ 2107 проводится в следующих случаях:

1. Когда появляется шум в ГРМ;
2. После проведения любого ремонта, связанного со снятием деталей ГРМ;
3. После установки новой цепи через 1000 км пробега.

Для регулировки потребуются инструменты в минимальном количестве, и вообще можно обойтись только храповичным ключом на 38 и торцевым ключом на 13. Поступаем следующим образом:

1. Глушим двигатель;
2. Ключом на 13 ослабляем колпачковую гайку натяжителя;
3. Ключом храповика на 38 проворачиваем коленвал по ходу его движения (по часовой стрелке) до момента, когда он не начнет вращаться несколько туже;
4. Закручиваем колпачковую гайку, запускаем двигатель. Шум цепи должен исчезнуть.

Но так как натянуть цепь на ВАЗ 2107 этим методом не всегда удается, проще для регулировки снять клапанную крышку. Дело в том, что трудно поймать при проворачивании коленвала тот момент, когда натяжитель сработает на разжимание. А при снятой крышке натяжку цепного механизма хорошо видно.

Натяжка цепи на ВАЗ 2107 (инжектор)? производится точно так же, как и на карбюраторном двигателе. А вот автоматический натяжитель перезаряжать не нужно, но если с ним цепь зашумела, то уже необходима замена деталей ГРМ.

Натянуть цепь ГРМ на ВАЗ 2107 удается не всегда из-за того, что она со временем вытягивается, и длины плунжера натяжителя не хватает для регулировки. Если цепь менять пока не планируется, а ездить нужно, то можно на время нарастить шток натяжительного устройства – на конец его штока часто автовладельцы насаживают втулку от крепления корпуса воздушного фильтра. Но все равно эксплуатировать двигатель долго так будет нельзя, изношенные детали ГРМ необходимо заменить.

Признаки и причины неисправности цепного привода

Цепная передача ГРМ, в отличие от ременной, расположена внутри мотора и, чтобы оценить в каком состоянии находятся элементы, потребуется частичная разборка силового агрегата. Существуют определённые признаки, которые свидетельствуют о том, что с цепным приводом не всё в порядке и требуется его натяжка либо замена.

Гремит цепь

Неполадки с цепью могут проявляться следующим образом:

• гремит на холодную;
• стучит на горячую;
• присутствует посторонний шум при нагрузке;
• постоянный металлический звук.

При появлении посторонних шумов рекомендуется в ближайшее время посетить СТО либо самостоятельно разобраться с проблемами в приводе ГРМ и оценить состояние всех элементов, отвечающих за его работу (натяжитель, башмак, успокоитель, цепь, шестерни). Если продолжать ездить на автомобиле с гремящей цепью, повышается износ деталей.

Из-за повреждения или поломки элементов привода ГРМ, цепь может греметь

Основными причинами, которые приводят к выходу из строя комплектующих частей ГРМ, являются:

• несвоевременная замена масла в двигателе либо использование не той марки, которая рекомендуется заводом-изготовителем;
• применение запчастей низкого качества (неоригинальных);
• малый уровень масла в двигателе или слабое давление;
• несвоевременное техническое обслуживание;
• неправильная эксплуатация;
• некачественный ремонт.

Одной из вероятных причин того, что цепь начинает греметь, является её растяжение и неисправность натяжителя. В результате этого цепной привод не удаётся натянуть должным образом, в моторе появляется равномерный шум, схожий с работой дизельного двигателя. В большинстве случаев звук прослушивается при работе на холостых оборотах на непрогретом моторе.

Видео: почему гремит цепь на «классике»

Перескочила цепь

При слабом натяжении цепь вытягивается довольно быстро и может перескочить на зубьях шестерён. Такое возможно в результате поломки башмака, натяжителя или успокоителя. Если цепь перескочила, то происходит сильное смещение зажигания. В этом случае необходимо провести дефектовку деталей привода механизма газораспределения.

Как определить, что стучит цепной привод?

Собственно это легко звук достаточно сильный, металлический и чокающий. Многие называют этот звук похожим на работу дизельного мотора, то есть своего рода будет присутствовать — «дизеление». Конечно все будет у меня в видео версии внизу

Как я уже писал сверху, может проявляться в трех стадиях:

• Гремит на «холодную»
• Стучит на «горячую»
• Звук при нагрузке. Например, газуете — нет, а при сбросе газа есть
• Постоянный металлический шум

Конечно, понять на словах сложно, поэтому внизу советую посмотреть видеоверсию

Как понять, что цепь плохо натянута

Существует ряд признаков, по которым можно понять, что цепь натянута слабо. И их нужно знать, перед тем как натягивать цепь на ВАЗ-2106. Обратите внимание, если цепь сильно натянуть, она может и порваться.

Можно выделить такие признаки слабого натяжения:

1. Как только запустите мотор, появляется скрежет, слышны удары. Причем частота ударов тем больше, чем выше обороты коленвала.
2. Плохая реакция на нажатие педали газа. Как только нажмете на педаль, реакции не будет. Она появляется только спустя 2-4 секунды.
3. Наблюдаются провалы в работе мотора, причем они могут быть и при увеличении скорости, и при работе в режиме ХХ.
4. Увеличивается расход топлива.

А теперь поговорим более детально о том, как производится регулировка натяжения цепи на «шестерке».

Какова последовательность действий при замене?

Вначале снимаем крышку головки блока цилиндров. Это потребуется для того, чтобы в самом конце правильно определить натяжение цепи.

1. Снимаем с карбюратора корпус воздушного фильтра. Затем отсоединяем тягу «газа» от валика.

2. Затем нужно снять рычаг с тягами.

3. И, наконец, отсоединяем от кронштейна топливный шланг, идущий от бензонасоса на карбюратор.

4. Трубчатым ключом на 10 снимаем крышку головки блока цилиндров. Это нужно сделать, чтобы можно было проверить натяжение цепи рукой.

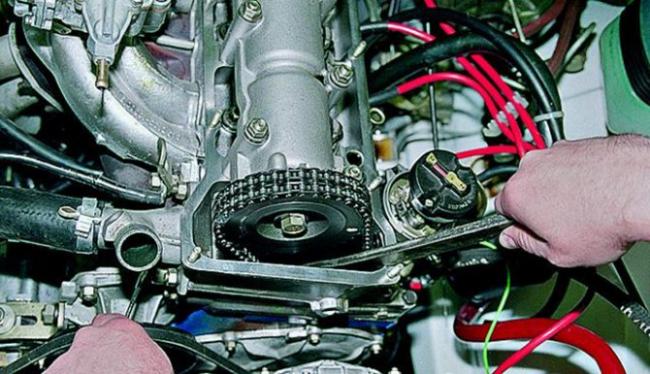

5. Натяжитель цепи ГРМ ВАЗ 2107 находится справа в передней стороне двигателя. Вначале с помощью ключа на 10 отворачиваем гайки крепления натяжителя.

6. Вынимаем его из двигателя

   Между корпусом двигателя и натяжителем должна быть прокладка. Старайтесь не повредить и не потерять её, так как новая прокладка продаётся почти всегда только в комплекте с натяжителем. Иногда она может начать «травить», и чтобы для её замены не приобретать комплект, сохраните старую прокладку.

   Между корпусом двигателя и натяжителем должна быть прокладка. Старайтесь не повредить и не потерять её, так как новая прокладка продаётся почти всегда только в комплекте с натяжителем. Иногда она может начать «травить», и чтобы для её замены не приобретать комплект, сохраните старую прокладку.

7. Закрепляем новый автоматический натяжитель вертикально в слесарных тисках. Затем ключом на 13 мм ослабляем колпачковую гайку.

   После этого плунжер стал подвижным, и свободно перемещается в корпусе натяжителя.
8. Теперь «заряжаем» плунжер натяжителя. Для этого ставим его вертикально (место, на которое ставим, показано синим треугольником). Затем с усилием надавливанием вертикально вниз (места нажима показаны красным). Плунжер «утапливается» в корпусе.

9. Теперь нужно, продолжая надавливать на корпус и удерживая плунжер «во взведённом состоянии», затянуть обратно гайку рожковым ключом на 13 мм.

10. Теперь «взведённый натяжитель» вместе с прокладкой устанавливаем в корпус двигателя. Рожковым ключом 36-38 (у ВАЗ 2107 может быть или гайка, или храповик, поэтому разные размеры) поворачиваем коленвал по часовой стрелке в среднем на полтора–два оборота. Когда возникнет наибольшее сопротивление движению, то тогда цепь будет максимально натянута. Главное – следить, чтобы коленвал не повернулся обратно, вследствие хода из-за компрессии, и натяжение цепи не ослабло. Если нет ключа на 38, то можно включить зажигание и провернуть стартером коленчатый вал.
11. Закручиваем гайку обратно, удерживая коленчатый вал от «амортизации» обратно. Затем проверяем результат натяжения, снова нажимая рукой на цепь.
    Никакого прогиба быть не должно. Теперь устанавливаем на место крышку головки блока.
12. Только после того, как цепь натянута, нужно ослабить колпачковую гайку натяжителя. Плунжер освободится и «выстрелит», вызывая плотное прилегание башмака к цепи. В это время раздастся щелчок. Только после щелчка нужно плотно затянуть колпачковую гайку натяжителя.
