Ослабьте гайку 1 (рис. 2-56) натяжителя. При этом освобождается стержень 3 и цепь натягивается башмаком 7 (рис. 2-55), на который действует пружина 7 (рис. 2-56).

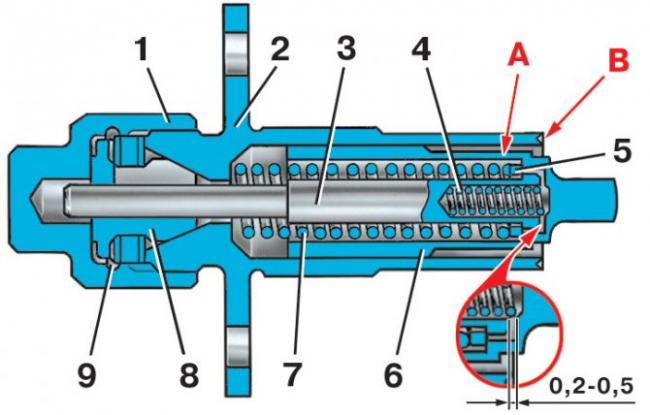

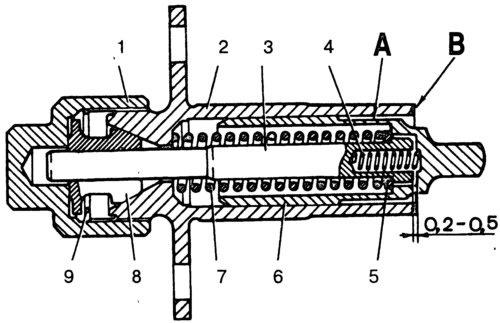

Рис. 2-56. Разрез натяжителя цепи:

1 — колпачковая гайка; 2 — корпус натяжителя; 3 — стержень; 4 — пружина плунжера; 5 — шайба; 6 — плунжер; 7 — пружина; 8 — сухарь; 9 — пружинное кольцо; А — поверхность плунжера; В — места кернения на торце корпуса.

Поверните коленчатый вал на 1-1,5 оборота в направлении вращения. При этом пружина натяжителя, действующая на башмак, автоматически отрегулирует натяжение цепи.

Затяните гайку 1 натяжителя, благодаря чему стержень 3 зажимается цангами сухаря 8, и при работе двигателя на плунжер 6 действует только пружина 4. Эта пружина отжимает плунжер от головки стержня 3, и в зазор между ними при работе двигателя затекает масло, играющее роль амортизатора при ударах цепи.

В работе механизма газораспределения большую роль играет цепь ГРМ. Со временем она растягивается и требует натяжения, так как от этого зависит качественная работа двигателя. Поэтому нужно знать, когда следует проверять натяжку, и как натянуть цепь на ВАЗ 2101. Этой теме посвящена статья и видео, в котором демонстрируется процесс проверки и натяжки цепного привода.

Нива натяжка цепи – Регулировка натяжения цепи распределительного вала Ваз 2121 Нива 2131

Ослабьте гайку 1 (рис. 2-56) натяжителя. При этом освобождается стержень 3 и цепь натягивается башмаком 7 (рис. 2-55), на который действует пружина 7 (рис. 2-56).

Рис. 2-56. Разрез натяжителя цепи:

1 – колпачковая гайка; 2 – корпус натяжителя; 3 – стержень; 4 – пружина плунжера; 5 – шайба; 6 – плунжер; 7 – пружина; 8 – сухарь; 9 – пружинное кольцо; А – поверхность плунжера; В – места кернения на торце корпуса.

Поверните коленчатый вал на 1-1,5 оборота в направлении вращения. При этом пружина натяжителя, действующая на башмак, автоматически отрегулирует натяжение цепи.

Затяните гайку 1 натяжителя, благодаря чему стержень 3 зажимается цангами сухаря 8, и при работе двигателя на плунжер 6 действует только пружина 4. Эта пружина отжимает плунжер от головки стержня 3, и в зазор между ними при работе двигателя затекает масло, играющее роль амортизатора при ударах цепи.

В работе механизма газораспределения большую роль играет цепь ГРМ. Со временем она растягивается и требует натяжения, так как от этого зависит качественная работа двигателя. Поэтому нужно знать, когда следует проверять натяжку, и как натянуть цепь на ВАЗ 2101. Этой теме посвящена статья и видео, в котором демонстрируется процесс проверки и натяжки цепного привода.

Как на ваз 2121 натянуть цепь, замена натяжителя цепи, когда нужно менять

Натяжитель цепи — как уже понятно из его названия, он нужен лишь для того чтобы натягивать цепь чтобы она не ослабла во время работы двигателя, так вот со временем данная деталь ломается по разным причинам это происходит, иногда просто от очень больших нагрузок не выдержав данный натяжитель ломается, к примеру держите вы продолжительное время обороты двигателя в красной зоне, тем самым натяжитель не выдерживает и ломается, но так же он может сломаться от того что он не очень прочный, к примеру на рынке на данный момент присутствует очень много данных натяжителей очень плохого качества которые действительно очень быстро выходят из строя и их после этого необходимо будет менять на новый, а о том как это сделать вы и узнаете из данной статьи.

Видео «Натяжение цепи ГРМ на классике»

В этом видео демонстрируется, как натянуть цепь в классическом ВАЗе.

Интернациональный Нива Клуб / International NIVA Club

• Темы без ответов
• Активные темы

• Список форумовАвто — ТехникаТехнический раздел Лада 4х4 НиваДвигатель — общие вопросы
• Поиск

• Ссылки

• Темы без ответов
• Активные темы
• Поиск

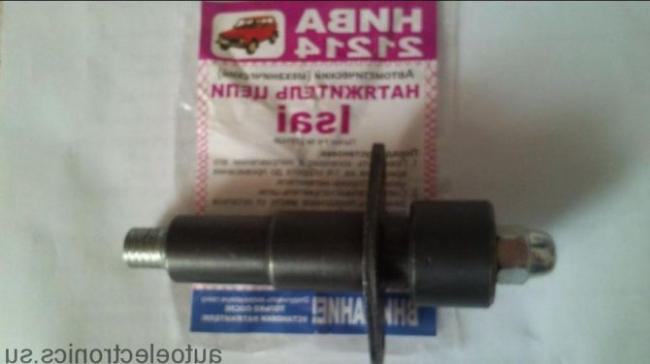

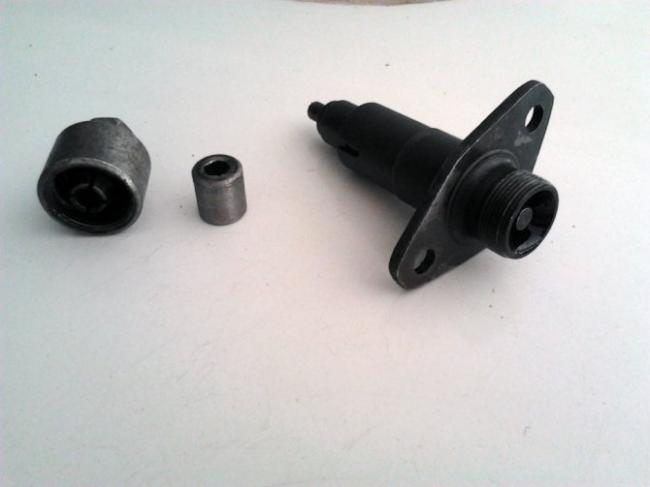

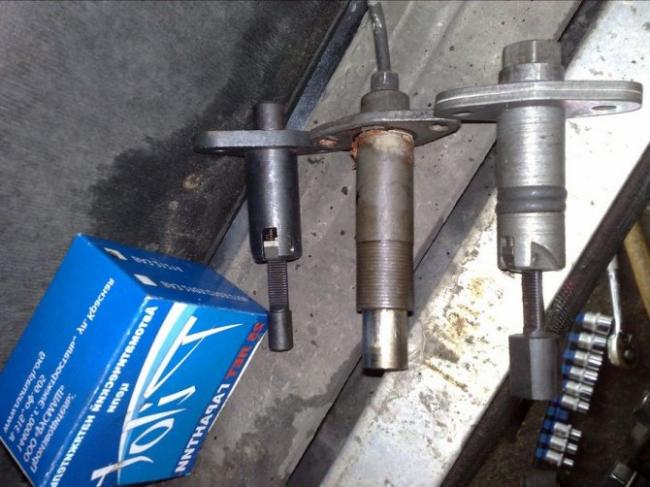

Механический натяжитель цепи. Основные производители.

основные натяжители цепи для -214 мотора

На фото представлено три основных варианта распространенных в России. Первое изделие делает , в народе и на форумах АНЦ «авто пилот». Второе изделие изготавливает «Русмаш», обычно именуемое пилотом. Третий натяжитель принадлежит конструктору Исаеву, в просторечии Исай. Моя команда и я лично, установили на авто несколько десятков каждого типа натяжителей, поэтому имею право, говорить о статистике и особенностях эксплуатации. Кое что из «закулисья». Первые два натяжителя принадлежат перу одного человека. Конструктор Игорь Медведев. На моторных форумах под ником Родос-М. Насколько мне известно, патенты на данные изобретения или полезную модель, оформлены на его личное имя. С данным человеком работаю совместно по другим проектам, поэтому информация о конструкциях и особенностях изготовления, из первых рук.

Принцип работы. Зубчатая рейка. Из данной тройки это бесспорный лидер. Недостатков по эксплуатации мной не замечено. Уже приезжали машины с пробегом более 150 тыс. где я устанавливал автопилоты из самых первых партий. Очень удобно работать при замене распредвала, его не надо демонтировать из ГБЦ. Недостаток. Трудно найти «оригинал», прошедший контроль качества. Медведев ушел из и сразу очень упало качество на входе. Пошло удешевление производства.

Принцип работы – зубчатая рейка. Хороший качественный натяжитель. Старший брат «автопилота». Стабильное качество. Также можно работать без демонтажа из ГБЦ. Главный недостаток – огромный процент подделки на рынке. Данный натяжитель, был первой удачной конструкцией, за него китайцы и схватились. Если Автопилот вообще невозможно найти, то Пилот очень трудно найти «оригинальный». По Питерскому рынку я оцениваю засилие подделок на данный натяжитель в 70%. Работаю с «русмашем» напрямую, поэтому это как «минус» несущественно.

Принцип работы – часовая пружина. Чтобы не было вопросов и инсинуаций, связался с конструктором напрямую и за 2020г., мы их установили несколько десятков. Основной минус изделия, конструктор выдает за его плюс – нет прецизионных деталей. Когда шток выехал не сильно, все в порядке. Когда цепь изношена и шток выходит за половину, он достаточно сильно «гуляет». Если речь идет о серийном двигателе без «претензий» на тюнинг, это может быть приемлемо. Если двигатель «серьезнее» это недопустимо. Допуск на осевое «гуляние» цепи и звезд в тракте ГРМ всего 0,3мм.

. На тюнингованные ГБЦ стараемся ставить Автопилот (по его наличию). В основной массе работаем с Пилотом, ну а если клиент на основании форумов или собственных воззрений просит установить Исай, то не отговариваем. Для двухрядных цепей и -213 двигателей ситуация аналогична.

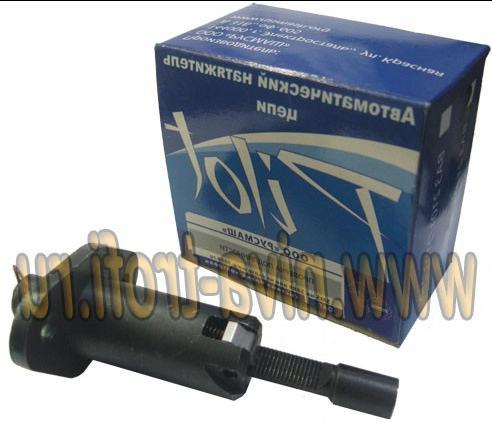

натяжитель цепи Пилот для 21213

Устройство и признаки неисправности цепи ГРМ на Ниве

Конструктивно двигатель ВАЗ 21214, устанавливаемый на Chevrolet Niva, аналогичен любому двигателю классических Жигулей. Отличия заключаются в применении гидронатяжителя в механизме ГРМ, гидрокомпенсаторов клапанов и однорядной цепочки вместо двухрядной. Кроме того, двигатель современного автомобиля оснащен впрыском топлива, кондиционером, гидроусилителем, что несколько осложняет ремонт.

Цепь в газораспределительном механизме считается надежнее зубчатого ремня. Она не рвется, имеет дополнительный запас прочности. Заводская инструкция предписывает производить замену на пробеге 100 тыс. км, или при первых признаках неправильной работы. При этом износу подвергается не только цепь, но и звезды распредвала и коленвала. Выработка и естественное растяжение цепи приводит к смещению фаз газораспределения и ухудшению работы двигателя.

Симптомы неисправностей ГРМ Шевроле Нива:

• периодически появляется ошибка двигателя на приборной панели;
• неуверенный холодный пуск;
• посторонние металлические звуки в районе передней крышки мотора;
• падение мощности и приемистости двигателя;
• перегрев мотора, ухудшение состояния выхлопных газов;
• увеличение расхода топлива.

Важно! Самым простым и надежным способом определить неисправность является оценка его работы на слух. Тонкий металлический звон из-под крышки говорит об ослаблении натяжения цепи. При сильном износе звук становится похожим на тарахтение дизельного мотора.

Основные причины ускоренного износа цепи и звездочек в механизме ГРМ – это низкокачественное масло и его нерегулярная замена, эксплуатация двигателя в экстремальном режиме, брак заменяемых запчастей.

Когда необходима натяжка?

Натяжка цепи требуется в следующих случаях:

• после ремонта двигателя;
• после замены изделия;
• при растягивании после длительной эксплуатации.

ГРМ ВАЗ 2101
В первых двух случаях ясно, что проверка натяжения необходимо, так как цепь снималась или проводилась замена. Кроме этого, следует также проверять, чтобы совпадали установочные метки. Эти метки находятся на коленвале и распредвале. Определить необходимость натяжки можно по звукам работающего двигателя. Если натяжка слабая, то при его работе слышатся посторонние шумы в том месте, где находится цепной привод. При этом быстрее изнашиваются детали ГРМ. Поэтому проверяя натяжение, необходимо обратить внимание, в каком состоянии успокоитель и башмак.

Башмак натяжителя ГРМ

При слабом натяжении звенья могут перескочить на несколько зубьев, тогда нарушится фаза газораспределения. Машина в этом случае может заглохнуть, не заводиться, будут плавать обороты. Для проверки можно использовать плоскую отвертку. Ее нужно вставить и, используя в качестве рычага, надавливать на цепь. Она не должна прогибаться и быть натянута как стрела. Не стоит слишком давить на привод, хотя деталь металлическая, она подвержена деформации.

В нижнем видео рассматривается автомобиль ВАЗ 2101, в котором при работе двигателя слышится цокот. Детально показывается, как проверить состояние успокоителя, башмака, а также как осуществить натяжение.

ГРМ 21213, конкретика

однорядный грм 21213

На фото представлен однорядный ГРМ 21213, который уже проверен и обкатан. Состав комплекта:

• Однорядная цепь 21214
• Комплект звезд Русмаш
• Башмак натяжителя, ось башмака натяжителя, короткий успокоитель цепи
• Манжета коленвала передняя (Резинотехника)

Попробую объяснить, почему новый комплект лучше. Разница в потерях между ОДИНАКОВЫМИ однорядной и двухрядной цепью, по КПД (коэффициент полезного действия) относительно невелика. По теории около 4-5%. Но у нас есть в кармане «козырной туз». Двухрядная цепь в грм 21213 – втулочная, то есть ролик не крутится, так называемые «тяжёлые цепи». Однорядная цепь, которая идет на данный грм – втулочно-роликовая, ролики крутятся, это «легкие цепи». А вот в этом случае разница в потерях на трение уже не единичные проценты, а десятки процентов. Про данную втулочно-роликовую цепь есть отдельная статья. Ну и конечно потери на трение по резиновому башмаку натяжителя и пластиковому, явно не в пользу старой конструкции. Теперь про натяжитель цепи для данного узла. Рекомендую поставить «русмаш». Дело в следующем, башмак натяжителя 21213 имеет железную основу, а башмак 21214 пластиковый, и натяжитель ТЗА, своим острым носиком, его потихоньку будет разламывать. Подробнее о механических натяжителях было рассказано ранее.

Типы и конструкция башмаков натяжителей

На двигателях ВАЗ-2101, 2103, 21213/21214 всех модификаций используются башмаки натяжителей скольжения — цепь скользит по их поверхности, имеющей антифрикционное покрытие. Сегодня можно встретить два типа башмаков, отличающихся материалами изготовления:

— Башмаки старого образца — металлические с антифрикционным покрытием; — Башмаки нового образца — пластиковые цельнолитые.

Башмаки натяжителя старого образца имеют крайне простое устройство. Основу детали составляет гнутая стальная пластина, на одном торце которой выполнена петля для монтажа на двигатель. С внешней (выпуклой) стороны на пластину нанесен слой пластика, которым башмак и скользит по цепи. С внутренней стороны, ближе к законцовке башмака, с помощью двух клепок крепится кронштейн — упор для натяжителя.

Башмак нового образа — это цельнолитая пластиковая деталь, имеющая дугообразную форму с отформованным кронштейном под упор натяжителя и петлей для монтажа на двигатель. Для повышения прочности и надежности в теле башмака выполняются ребра жесткости.

По применимости башмаки натяжителей делятся на несколько групп:

— Башмак типа 2101-1006090 — используется на двигателях ВАЗ 1200 и 1300. Отличительной деталью данного башмака является полукруглая выемка в верхней части кронштейна (упора толкателя); — Башмак типа 2103-1006090 — используется на двигателях ВАЗ 1500 и 1600. Отличительной деталью башмака данного типа является полукруглая выемка в нижней части кронштейна (со стороны петли); — Башмак типа 21213-1006090 — используется на двигателе ВАЗ-21213 (1700). Не имеет меток, отличается увеличенным размером; — Башмак типа 21214-1006090 — современный пластиковый башмак, используемый на двигателях ВАЗ-21214 и некоторых других 1700.

Также в 1970-х годах выпускался универсальный башмак натяжителя, однако сегодня его найти невозможно.

Башмак натяжителя устанавливается под крышкой привода ГРМ, он монтируется на двигатель с помощью одного болта сложной формы, который одновременно играет роль оси. Такой болт обеспечивает надежный монтаж башмака, но при этом препятствует чрезмерной затяжке и заклиниванию детали в процессе работы.

Вопросы обслуживания и замены башмаков натяжителей автомобилей ВАЗ

Башмак натяжителя в процессе эксплуатации не требует технического обслуживания. Однако с течением времени накладка башмака (или рабочая поверхность пластикового башмака) изнашивается и теряет свои характеристики, такой башмак уже не может обеспечить натяжение цепи с необходимым усилием и требует замены. О необходимости выполнить замену башмака свидетельствует характерный шум цепи, в запущенных ситуациях цепь и вовсе может проскакивать. Также следует выполнять замену башмака и в случае его деформации или механического повреждения (это обнаруживается только при ремонте или обслуживании двигателя, когда демонтируется крышка привода ГРМ).

Замена башмака натяжителя — не самая простая операция, поэтому к ней следует подходить ответственно. В общем случае работа выполняется в следующем порядке:

1. Демонтировать с силового агрегата грязезащитный щиток;
2. Снять ремень привода генератора;
3. Демонтировать вентилятор в сборе с кожухом и электромотором;
4. Демонтировать гайку крепления шкива коленвала, снять шкив;
5. Ослабить крепление поддона со стороны привода ГРМ;

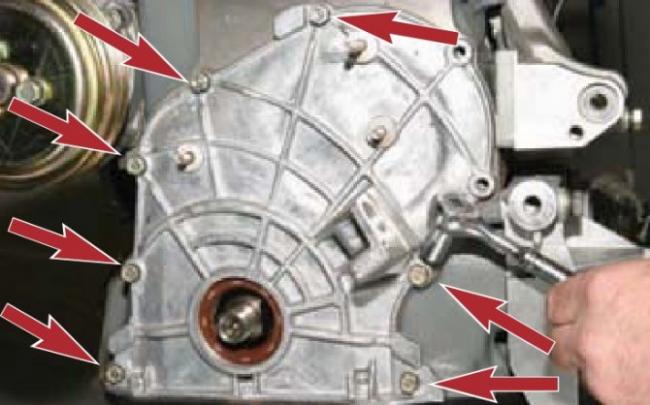

6. Выкрутить болты крепления крышки привода ГРМ, аккуратно снять крышку (при этом следует отверткой поддеть крышку, чтобы ее нижняя кромка вышла из-под поддона);
7. Выкрутить болт крепления башмака натяжителя, снять башмак;
8. Установить новый башмак;
9. Установить все снятые детали в обратном порядке.

После установки нового башмака следует выполнить регулировку натяжения цепи, что выполняется с помощью натяжителя.

При своевременной замене башмака натяжителя привод ГРМ автомобилей «классического» семейства ВАЗ будет работать уверенно и надежно, обеспечивая качественное функционирование двигателя в любых условиях.

Натяжитель цепи автоматический РУСМАШ (ПИЛОТ) ВАЗ 21214 /Нива/, 2123 /Нива-Шевроле/

• Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье — выходные дни).
• Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
• Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
• Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
• Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Способы оплаты

Доставка по России и за границу

Самовывоз в Москве

• Описание
• Отзывы

ПРИМЕНЯЕМОСТЬ: двигатели ВАЗ 21214 (Нива), 2123 (Нива-Шевроле).

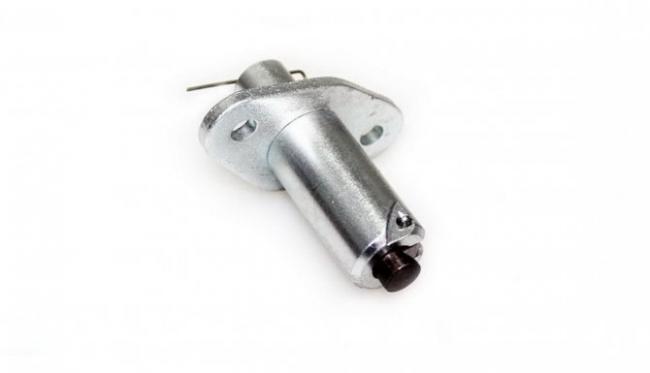

Натяжитель цепи автоматический «РУСМАШ» «ПИЛОТ»

Автоматический натяжитель цепи (АНЦ) «Пилот» предназначен для установки вместо штатного натяжителя цепи на автомобили ВАЗ классического семейства. АНЦ «Пилот» после установки не требует обслуживания и полностью автоматически подтягивает цепь автомобиля по мере её растяжения. Выгодно отличается от аналогов тем, что не требует подвода масляной магистрали, что исключает её перетирание и потерю давления масла. В конструкции отсутствуют плунжерные элементы, что исключает заклинивание натяжителя! Шаг перемещения натяжителя составляет всего 1 мм, что позволяет оптимально отслеживать натяжение цепи. За счёт выверенного усилия натяжения пружины АНЦ «Пилот» практически не изнашивает башмак натяжителя цепи. В результате установки существенно снижается шум двигателя, а также увеличивается ресурс всех узлов ГРМ за счёт правильного натяжения цепи.

Выбираем инструменты и запчасти для замены

Замена цепи ГРМ на Шеви Нива невозможна без смотровой ямы или подъемника. Поэтому перед тем как самостоятельно решиться на подобный ремонт, требуется найти подходящее место. Удобный доступ снизу необходим для снятия защиты двигателя и удобства откручивания шкивов вспомогательных агрегатов. Снимать придется радиатор с вентиляторами и сливать охлаждающую жидкость. В среднем вся операция по замене займет от 3 до 5 часов.

Необходимые инструменты для ремонта:

• набор ключей и головок от 8 до 21;
• свечной ключ;
• плоскую отвертку;
• пассатижи;
• динамометрический ключ (желательно, но не обязательно);
• ключ для тормозных трубок (для откручивания масляной магистрали);
• специальный ключ на 38 для гайки шкива коленчатого вала или подходящая торцевая головка;
• молоток, монтажка, ветошь.

С запчастями для ремонта тоже все просто. Покупайте их только в проверенных магазинах и известных брендов. Обилие запчастей к вазовским моторам в магазинах не всегда означает качественное изделие. Лучше всего себя зарекомендовали узлы ГРМ от заводских производителей и официальных поставщиков конвейера.

Важно! Детали к разным моторам ВАЗ могут отличаться конструктивно. На Ниве Шевроле установлена модель двигателя ВАЗ 21214, тогда как на классической ниве может встречаться мотор ВАЗ 2106, 21213, 21214, 21218 и их модификации.

Нам понадобятся:

• цепь ГРМ;
• шестерни коленвала, распредвала, маслонасоса;
• пластиковые башмаки натяжителя и успокоителя цепи;
• механизм натяжителя (механический или гидравлический);
• набор прокладок под переднюю и клапанную крышку;
• сальник коленчатого вала передней крышки.

Совет. Такую трудоемкую операцию по замене цепи удобно сочетать с другими работами на двигателе. Например, замена помпы, радиатора, текущего сальника, приводных ремней навесных агрегатов и другого мелкого ремонта.

Пошаговая инструкция

Прежде чем начинать ремонт неисправностей, проверьте, чтобы все составляющие ГРМ не имели механических дефектов. Для этого нужно снять защитную крышку привода и произвести визуальный осмотр деталей: звездочек, успокоителя, натяжителя и башмака. Если найдены дефекты, следует выполнить замену этих комплектующих.

Инструменты

Перед тем, как начинать работы, нужно приготовить необходимые инструменты:

• ключи на «13» и «38»;
• плоскую отвертку;
• плоскогубцы.

Для проведения работ автомобиль следует установить на удобную площадку и подставить под колеса опоры, чтобы он не покатился. Рычаг переключения скоростей нужно установить в нейтральное положение.

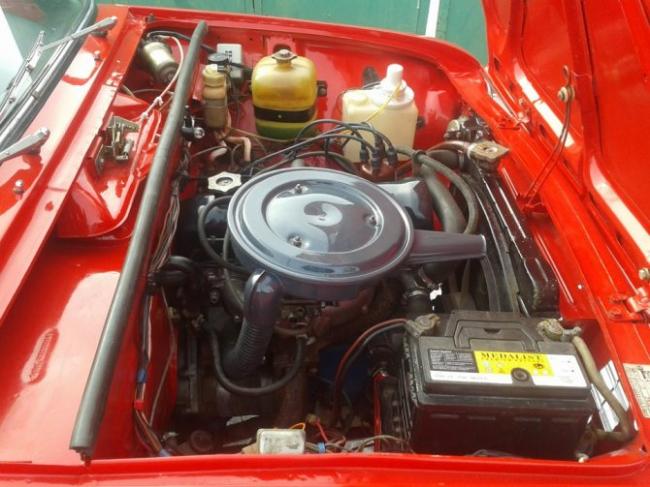

Моторный отсек ВАЗ 2101

Этапы

1. Сначала необходимо найти натяжное устройство, оно находится под патрубками около помпы. Ключом на «13» нужно отпустить натяжитель. Как только цепь ослабнет, должен отщелкнуться башмак.
2. Далее следует взять ключ на «38» и набросить его на гайку шкива коленчатого вала. Затем необходимо прокрутить коленвал на пару оборотов по направлению движения часовой стрелки.

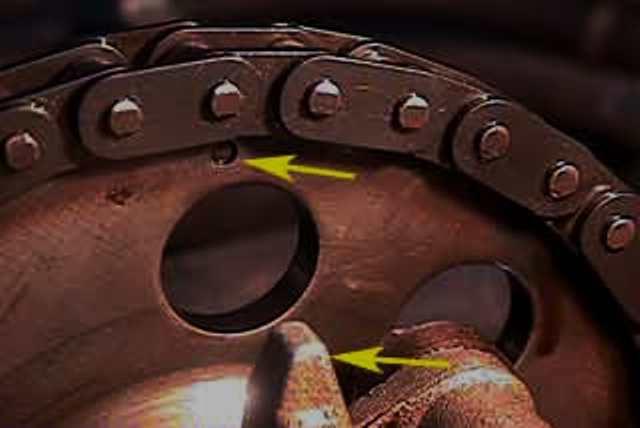

3. Проворачивать вал следует до тех пор, пока метки на звездочке распредвала и на корпусе подшипников распределительного вала не совпадут. При этом пружина, находящаяся внутри натяжного устройства, действующая на башмак, автоматически выполнит необходимую натяжку.
4. С помощью отвертки желательно дополнительно проверить натяжение. Если все в норме, то возвращаемся к натяжителю и ключом затягиваем его головку.

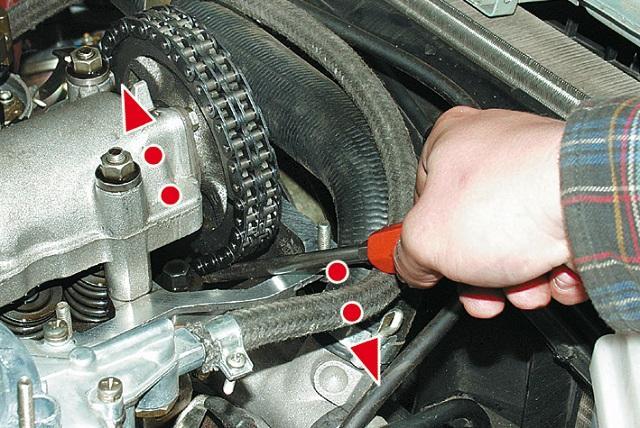

Проверка натяжки отверткой
После подтягивания цепного привода, следует завести двигатель и проверить его работу. Он должен работать без посторонних шумов. Если после натяжения шумы остались, то причина может быть в успокоителе. Тогда необходимо проверить его исправность, при необходимости выполнить замену. Может не получиться натянуть цепной привод с первого раза, поэтому эту процедуру придется провести несколько раз.

Во время проведения процедуры необходимо следить за совпадением меток, чтобы не сбилась фаза газораспределения.

Данную операцию следует проводить каждый раз после каких-либо ремонтных работ. Кроме того, профилактическую проверку нужно выполнять после отметки — 10 тысяч километров пробега. Если научиться делать проверку и натяжение самостоятельно, то это даст возможность продлить срок его службы и сэкономить на автосервисе.

Замена гидронатяжителя цепи на шевроле нива на механику

Замена башмака натяжителя цепи привода распределительного вала Niva Chevrolet

Провисшая цепь может выйти из канавок башмака натяжителя и успокоителя цепи, и если этого не заметить и не исправить, то возможны очень неприятные последствия это касается однорядной цепи. Через 8 дней пришел трек-номер для отслеживания посылки.

Замена гидравлического натяжителя цепи на Нивах. Чтобы удлинить изделие для Шевроле Нива — достаточно просто…

Принцип работы — зубчатая рейка. Завожу, выезжаю, пробный заезд.

Что же делать и как дальше жить?

Натяжитель расположен под капотом, со стороны пассажира. Найти его можно под охладительными патрубками, перед блоком цилиндров.

В копилку знаний

• Втулочные (тяжелые цепи), к коим относится цепь 21213. Ось цепи – это просто «гвоздь». Рекомендуемое применение, это небольшие скорости работы и дешевизна производства. Самое распространенный пример – велосипедная цепь.
• Втулочно роликовые (легкие цепи), цепь 21214. Конструктив: на оси крутится ролик. Потери в данных цепях по сравнению с тяжелыми меньше на 10-15%.
• Зубчато пластинчатые цепи. Конструктив: каждое звено состоит из набора пластин. Только не думайте, что это очень слабая цепь, если у вас на слуху разговоры про двигатели ЗМЗ. Данная конструкция используется в американских движках и получила широкое применение в вариаторах. Менее шумные и более прочные на разрыв.

Причина и следствие

На почту приходило много вопросов: почему сняли с продажи двухрядную регулируемую шестерню, почему не предложите хороший двухрядный комплект грм? Причина проста: не вижу смысла. Двухрядная цепь на грм и резиновое покрытие на башмаке натяжителя «съедало» все тонкие настройки. Поскольку я не люблю критику и горлопанство, без предложения альтернативы, я подобрал и обкатал однорядный комплект для карбюраторного двигателя. Вот на него уже можно поставить хорошую разрезную шестерню, тюнинговый распредвал, и вы действительно будете чувствовать нюансы при регулировке.

Как производится замена детали

Подготовьте новую деталь и набор инструментов (плоскую длинную отвертку, отрез проволоки 25 см, набор рожковых и торцевых ключей). Установите автомобиль в светлом месте, откройте капот. Замена успокоителя проводится по инструкции:

Для начала вам необходимо снять экран с двигателя и удалить крышку с блока цилиндров. В процессе этой работы практически всегда повреждается прокладка, поэтому лучше всего заранее купить новую. Стараться сохранить старую смысла нет, потому что она не будет достаточно герметизировать блок. Затем снимите натяжной валик. Для этого вам нужно открутить его крепление. Следите, чтобы шайба его не упала в поддон. Удалите шестерню распределительного вала, не полностью сбрасывая с нее цепь. Вы получили доступ к успокоителю, начинайте выкручивать его крепления с нижнего

Обратите внимание на положение болтов, обратно их нужно будет вкрутить на те же места. Для того чтобы открутить верхнее крепление, соедините шестерню с цепью при помощи пластиковой стяжки. Открутите болт и извлеките успокоитель. Крепко держите запчасть, чтобы не уронить ее в поддон с маслом, а затем осмотрите и отложите ее

Если вы не удержите комплектующую, то вам придется разбирать двигатель практически полностью, чтобы достать ее из поддона.

После того как вы извлекли успокоитель, обратите внимание на его состояние. При видимых повреждениях необходимо заменить этот узел

Не стоит ждать, пока деталь полностью выйдет из строя. Сборка двигателя после установки новой запчасти производится в обратном порядке. Места для вкручивания болтов успокоителя обработайте герметиком. Обратите внимание, что при сборке рычаги (коленчатый и ГРМ) должны быть выставлены таким образом, чтобы метки на них совпадали, а цепь нужно равномерно натягивать от одной шестерни к другой.

Пошаговая инструкция по самостоятельной замене ГРМ

Начинают ремонт с подготовки автомобиля к частичному разбору двигателя. Для этого машину устанавливают на яму или подъемник. Снимают защиту двигателя, сливают тосол из радиатора, демонтируют основной радиатор с вентиляторами охлаждения.Ослабляют крепление насоса гидроусилителя и генератора, снимают приводные ремни.

С кондиционером возможны 2 варианта: слить хладагент и демонтировать радиатор или аккуратно отвести его в сторону и подвесить, чтобы не оборвать шланги. Отсоединяем все шланги системы охлаждения, которые мешают в зоне ремонта. Снимаем воздушный фильтр, трос дроссельной заслонки, воздушный патрубок. В таком полуразобранном виде можно приступать непосредственно к замене цепи ГРМ.

ВАЗ 21213 | Регулировка натяжения цепи привода механизма газораспределения | Нива

Сервисное обслуживание и эксплуатация

Руководства ￫ ВАЗ ￫ 21213 (Нива)

Привод механизма газораспределения двигателя мод. 2106

Осуществляется на холодном двигателе при пробеге нового автомобиля 1,5 тыс. км (после подтяжки крепления головки цилиндров) и в дальнейшем через каждые 15 тыс. км, а также в случае появления повышенного шума в приводе.

Гидронатяжитель цепи. Неподдельная боль отечественного автопрома

Гидравлика, как известно, наука, которая любит точность. Идеально подогнанные до микрон диаметры отверстий и втулок, надежно работающие как часы клапана и высокие требования к чистоте и качеству рабочей жидкости (в нашем случае масла). Увы, когда дело касается дешевых отечественных запчастей — благими намерениями, вроде использования прогрессивного гидравлического натяжителя для двигателей Lada 4×4, вымощается дорожка в ад.

Казалось бы, тонко настраиваемая автоматическая система. Никаких тебе периодических регулировок и диагностики: плунжер надежно самозапирается на рабочих отсечках, пока износ цепи не увеличивается и не становится необходимым дополнительное усилие для ее натяжения. Увы, когда речь идет про отечественные запчасти, все это хорошо лишь в теории.

Принцип работы гидронатяжителя на Ниве

Не распыляясь лишний раз в гневных одах в сторону отечественного автопрома, просто резюмируем, что проблема посторонних шумов ДВС, основной причиной которых, зачастую, является гидронатяжитель цепи на ВАЗ 21214, имеет место быть и с этим приходится как-то бороться. А дыма без огня, как известно, не бывает, и еще одной частой проблемой гидравлической системы натяжения цепи является выход из строя маслопроводящей системы. Убитые ездой “на сухую“ ДВС — звучит как страшный сон. Что же делать и как дальше жить?

ЗАКАЖИТЕ ЧИП ТЮНИНГ ВАШЕЙ МАШИНЫ ПРЯМО СЕЙЧАС!

Оставьте онлайн-заявку на услугу и мы свяжемся с Вами для уточнения деталей

Содержание:

Общая информация

Давно известно, что качество деталей автомобилей, выпускаемых на заводе АвтоВАЗа, не отличается высоким уровнем качества. И детали ГРМ не исключение. Цепь приходиться постоянно подтягивать, практически каждую тысячу пробега. Избавиться от этой проблемы поможет гидронатяжитель цепи. Именно об этом устройстве мы и поговорим в этой статье. Подробно остановимся на схемы работы и замене устройства.

Натяжитель цепи. Установка.

При замене гидронатяжителя цепи, и установке механического натяжителя, я обязательно снимаю клапанную крышку, и после «выдергивания» чеки, делаю храповым ключом один целый оборот коленвала. Так можно избежать одного «подленького» момента. Провисшая цепь может выйти из канавок башмака натяжителя и успокоителя цепи, и если этого не заметить и не исправить, то возможны очень неприятные последствия (это касается однорядной цепи). Также в результате первого оборота, выбирается первичный провис цепи и как правило шток выходит сразу ещё на один-два щелчка, относительно первого отстрела.

Предлагаем вам ознакомиться с подробной инструкцией:

Этот звук похож напоминает работающий дизельный двигатель и возникает при холодном запуске. Натяжитель расположен под капотом, со стороны пассажира. Найти его можно под охладительными патрубками, перед блоком цилиндров. Натяжитель имеет форму цилиндра, который закручивается сверху крышкой, с отверстием для подачи масла.

Без этого устройства не будет выполняться работа двигателя. Со временем вращающие детали ослабляются и растягиваются, и даже могут ломаться.

Цепь ГРМ изнашивается, и это естественно, только нужно вовремя исправлять ситуацию. Непригодная цепь газоразделяющего механизма лишает вас возможности управлять нормально функционирующем средством передвижения. Отдых на Чёрном море. Поиск золота, поиск кладов.

Завинчивается двумя крепежными гайками.

Вставляется трубка и закрепляется. Неправильно произвести замену попросту невозможно. Расположено устройство с пассажирской стороны под капотом автомобиля.

НИВА ШЕВРОЛЕ замена гидронатежителя цепи грм на пилот

Открыв капот необходимо найти охладительные патрубки в области передка головки блока цилиндров, под ними и располагается собственно гидронатяжитель. Фото устройства, которое устанавливается на Ниве Шевроле, расположено ниже. Месторасположение детали в авто Составляющие и принцип действия гидронатяжителя Как видно на фото, устройство имеет цилиндрическую форму, снаружи закручивается крышкой с маленьким отверстием, через которое поступает масло. Внутри устройства находится маленький шарик и пружинка, что обеспечивает свободное поступление масла в одном направлении и не выпусканию его в обратном.

Последствия несвоевременной замены

Часто причиной ремонта становится несовершенство конструкции гидронатяжителя. Чтобы этого избежать, многие проводят замену натяжителя цепи Шевроле Нива с гидравлического на механический. В остальном, эксплуатация цепи ГРМ дольше положенного срока может привести к нарушению нормальной работы двигателя, а в запущенных случаях и к его капитальному ремонту.

Повышенный функциональный ресурс узлов и несложная замена позволяют регулярно заменять механизм ГРМ самостоятельно. В сочетании с качественным маслом это значительно продлит жизнь мотора до капиталки, а автовладельцу сэкономит деньги и нервы.

Замена цепной передачи

1. Устанавливаем авто на ровную площадку. Открываем капот. Отключаем аккумуляторную батарею. Снимаем воздушный фильтр.
2. Трос воздушной заслонки следует отключить и отодвинуть. Также необходимо отключить все электрические приводы и патрубок.
3. Снимаем вентилятор, ремень генератора и валик помпы. Ремень следует подвергнуть тщательному обследованию. При обнаружении на нем глубоких трещин и прочих повреждений его необходимо заменить на новый. Снимаем защиту поддона и тщательно очищаем его крышку.
4. Снимаем пробку клапанов. Отворачиваем винт звездочки распредвала.
5. Берем гаечный ключ и откручиваем гайку храповика.
6. Теперь начинаем прокручивать коленвал до полного совпадения меток на нем и на кожухе двигателя. Следите за тем, чтобы метки также совпали на корпусе подшипников и звездочках распредвала.

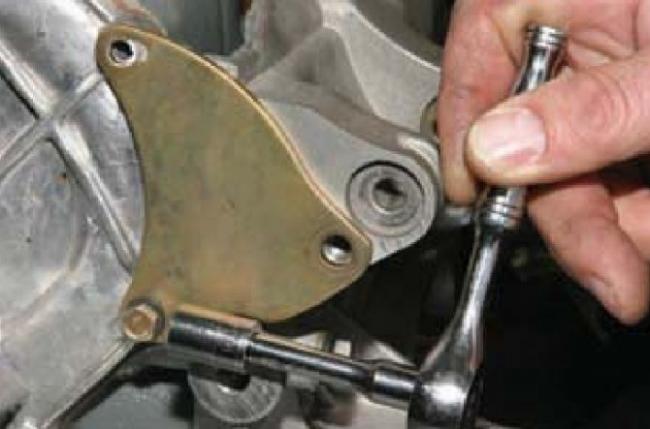

7. Затем снимаем кожух, закрывающего мотор. Для этого придется вывернуть несколько болтов. Снимаем успокоитель. Отворачиваем винт крепления насоса, подающего масло. Вынимать винт необходимости нет. Его следует лишь ослабить и оставить на месте.

8. Приступаем к снятию механизма натяжных элементов. Извлекаем магистраль ММ, снимаем датчик давления, после чего можно снимать и сам натяжитель. 9. Выворачиваем винт, на шестерне распредвала. Снимаем шестеренку. После этого снимаем цепь ГРМ. На этом процесс разбора можно считать завершенным. Теперь собираем механизм. 10. Берем купленные сальники и начинаем их устанавливать на места старых. Первым делом меняем сальник коленвала. После снятия старого компонента очищаем установочное место и устанавливаем новый сальник. Сначала новый сальник рекомендуется смазать моторной жидкостью, например. 11. Теперь берем в руки цепь и также начинаем ее смазывать. После этого надеваем привод на шестерню коленвала, масляного насоса и затем – распредвала. Следует соблюдать именно эту последовательность. Во время натяжки цепи нужно следить за тем, чтобы совпадение меток не было нарушено.

12. Устанавливаем натяжитель и тщательно заворачиваем гайки его крепления. Закручиваем винты на звездочках и еще раз проверяем совмещение меток. Для этого снова проворачиваем коленвал вправо. 13. Ставим на место ремень генератора. Если старый ремень находится в нормальном состоянии, то вполне можно его и не менять. 14. Смазываем прокладку, которую будем устанавливать на ГБЦ, и устанавливаем ее. Не забудьте очистить посадочное место от следов старой прокладки. Ставим на свое место головку и тщательно закручиваем все крепежные элементы. Все остальные детали ставим от обратного.

Теперь проверяем работу механизма. Для этого запускаем двигатель и слушаем, как работаем мотор. На слух вполне можно определить, сделано все нормально или что-то пошло не так. Если звук будет привычным, шуршащим, значит все сделано правильно. При наличии характерного скрежета процедура требует повторения.

Как обнаружить неисправность

Обнаружить ослабление натяжителя на Ниве Шевроле можно путем проверки оттягивания цепи от звездочки. Но такая проверка требует снятия защитного кожуха с автомобиля, что крайне нерационально в случаях неуверенности в исправной работе натяжителя. Поэтому рекомендовано проводить обязательную проверку цепи на ее растяжение через 60-100 тыс. км пробега.

Но, если водитель замечает шелест в области капота, который напоминает звук работы дизельного мотора, то важно этому уделить внимание еще до поездки. Такое свидетельство шелестящего звука говорит о том, что цепь ослабилась и бьется о зубья звездочек. Поэтому обнаружив такой характерный звук, стоит срочно провести проверку натяжения.

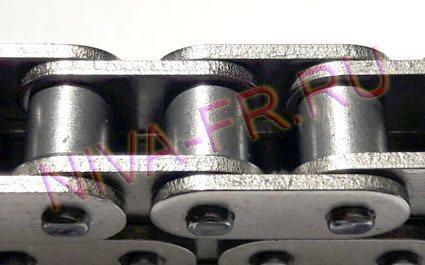

Цепь 21214, альтернатива

звенья покрытые оловом, ролики тефлоном
Я уже упоминал о том, что работаю с моторами ЗМЗ. В этой области есть замечательный человек – Медведев Игорь Александрович. В инете и на форумах, ник Родос-М. С данным человеком у меня есть совместные проекты в других областях, поэтому дальнейшая информация, «из первых рук». Для двигателей ЗМЗ он разработал и довел до производства несколько разных механизмов газораспределения. Но нам интересно другое. В комплект этих ГРМ входили уникальные однорядные и двухрядные цепи. На форумах и драйве их можно найти или как «платиновая серия» или «быстрые цепи для змз». В процессе работы выяснилось, что есть опытная партия для движков 21214. С 2015 года я начал эксперименты и последующую работу по данной запчасти. У меня на обслуживании, есть ведомственные машины, пробег у которых бывает 120-130 тысяч км в год, поэтому натурные испытания проходят достаточно быстро. Основные конструктивные особенности и отличия от Диттона:

Процесс сборки

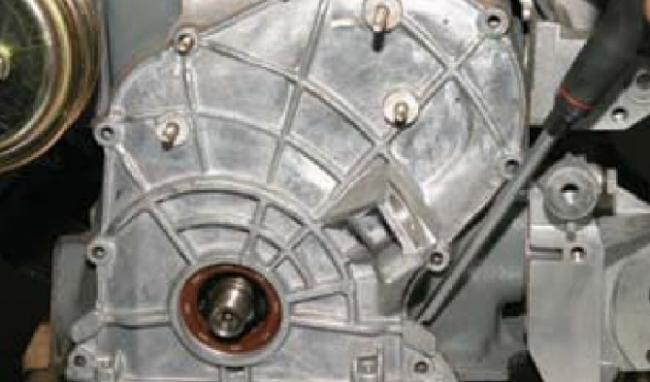

1. Устанавливается передняя крышка головки блока цилиндров, наносится слой герметика.
2. Затягиваются болты.
3. Ставится воздушный фильтр, домазывается герметик и закручивается поддон.

Откручивается штуцер для стравливания воздуха из блока перед заполнением охлаждающей жидкости. Заливаем жидкость в радиатор. После ее вытечки из штуцера, барашек закручивается на место. Заполняем моторное масло. Шланг и вентиляционная трубка картера подводятся к штуцерам, а медные провода к катушкам зажигания.

Наконечники высоковольтных проводов подсоединяются к свечам. Возможна ситуация, когда после выкручивания свечей, остатки воды в колодцах проникают в цилиндры. С помощью длинной спицы и чистой ветоши легко удалить в них влагу.

Важно! Регулировка цепи улучшает фиксацию механизма газораспределения и работу шкива. Важно обеспечить регулярный контроль ее расположения.

Как заменить натяжитель цепи на ВАЗ 21213-ВАЗ 2131

Автомобили семейства нива являются очень старыми моделями, по моему самые первые автомобили ещё пошли аж в 1977 году если не изменяет память, а на дворе уже новые времена и машина до сих пор выпускается и дорабатывается, так вот натяжители цепи которые устанавливал АвтоВАЗ на свои автомобили в зависимости от года производства могут отличаться между собой, так к примеру где то до 2000 года а то и выше, данные автомобили семейства нива шли с самыми обычными пружинными натяжителями цепи, данные натяжители очень легко снимаются но один их недостаток (А может и преимущество) в том, что они сами не натягиваются то есть их время от времени приходиться натягивать самому, что очень не удобно но это для кого как, потому что на подтяжку натяжителя цепи нужно всего лишь 1-2 минуты!

Цепь и ее натяжение. ГРМ.

• Перейти на страницу:

Re: Цепь и ее натяжение. ГРМ.

Сообщение Parshmak1 » 31 окт 2011, 14:21

Re: Цепь и ее натяжение. ГРМ.

Сообщение Ay49Mihas » 09 мар 2012, 20:29

Re: Цепь и ее натяжение. ГРМ.

Сообщение КРОКОНИВЕЦ » 09 мар 2012, 21:11

Re: Цепь и ее натяжение. ГРМ.

Сообщение Дюваль » 09 фев 2013, 13:49

Привет! Подскажи пожалуйста, ты установил роликовый натяжитель на своё авто или ? Если да, то где его покупал?

А может ли кто подсказать, где можно купить Шестеренчатый башмак натяжителя?

Теория

Очень распространенное мнение что механизм грм на двигателе 21213 почти «вечный». Но давайте определим два важных понятия. Работающий узел и правильно работающий узел. Конструкция фиата 66-67 годов прошлого века, конечно гениальна по своей простоте и запасу надежности, но все-таки время берет свое: цепь начинает люфтить и «вытягиваться», пружины в натяжителе ослабевают и как следствие, зажигание начинает «плавать». В каждой конструкции есть как свои плюсы, так и свои минусы. Да, двухрядная цепь достаточно «ломовая», но, чтобы ее держать в натянутом состоянии требуется бОльшее усилие чем на однорядке. А это значит натяжитель должен быть со «свежей» пружиной.

Что нужно для работ?

Внутреннее строение натяжителя

Цепь на Нива
Шевроле изнашивает механизм ГРМ сильнее, чем ремень, поэтому придется заменить и звездочки. Старые шестерни будут неравномерно изнашивать новую цепь, что приведет к проскакиванию и разрыву. Конечно, это тяжелый механический труд. Но замена цепи проводится достаточно редко, поэтому можно заодно поменять сальники и прокладки, а также все сопутствующие изношенные детали. В первую очередь необходимо приобрести новую цепь газораспределительного механизма (ГРМ) для НиваШевроле. Чтобы убедиться в ее качестве, положите деталь плашмя и подержите на весу. Если концы провиснут больше чем на 1 см или провисание будет неодинаковым, от покупки лучше отказаться – скорее всего, цепь
уже поработала.

Натяжитель цепи 21213, варианты

Я приведу три работоспособных варианта, которые мне известны и которые я брал непосредственно у производителей. Это ОРИГИНАЛЬНЫЕ конструкции. Все остальное, что присутствует на рынке является клонами и подделками данных запчастей.

Натяжитель цепи 21213, «исай»

На фото находится его «родной брат», натяжитель для двигателя змз, но смысл от этого не меняется. Принцип работы – часовая пружина. Когда цепь провисает, пружина раскручивается, когда есть ударные нагрузки, пружина может свернуться. Плюсом данной конструкции является ее оригинальность и простота работы. Минусом, цена на данный момент времени и перетяжка цепи. На двухрядных цепях данный эффект «почти не страшен», поэтому можете смело пользоваться данной запчастью. На эту тему мы «разговаривали» с конструктором изделия, но как только спор перешел на личности спорящих, я закончил наше общение.

Натяжитель цепи 21213, «русмаш»

Принцип работы – зубчатая рейка, калиброванная пружина и зубик храповика. Очень простая конструкция, проверенная временем. Делается на РУССКОМ заводе, стабильное качество. Минусы: потрясающее воображение количество подделки на натяжители «русмаш», как для двигателей ВАЗ, так и для двигателей ЗМЗ. Причем подделки двух мастей, «под оригинал» и просто клонирование конструкции под любым другим брендом. Но так как я работаю с заводом напрямую, данный минус для меня неважен.

Натяжитель цепи 21213, «ТЗА»

Данный натяжитель ставился, начиная с «копеек», и с тех пор его конструкция не изменилась. Принцип работы – шток, мощная пружина и цанговый зажим штока. Минусом конструкции является то, что ушло старое поколение «карбюраторщиков», а «инжекторщики» не знают, как им правильно пользоваться и устанавливать. Чтобы все встало на свои места, я обратился к фиатовской методичке для автоТАЗа по сборке и настройке двигателя 2101. Вкратце: вы поставили грм по меткам, отстрелили натяжитель, пару раз провернули коленвал вручную, прогрели двигатель до рабочей температуры на ХО и не глуша двигатель, затянули цангу. Таким образом цепь у вас находится в ИДЕАЛЬНОМ натяжении до следующих регламентных работ. В следующий раз данную процедуру можно произвести при замене масла. Именно на базе данного натяжителя, я сделал свою конструкцию для грм 21214.
