Датчик заднего хода Лада Калина

Почему не включается задняя скорость на Ладе Калине

За время эксплуатации владельцы отечественной модели Лада Калина выявили недочет трансмиссии, не включается задняя передача. Причин, вызывающих неисправность подобного характера, существует несколько. Современный автомобиль напичкан электронными устройствами, одно из которых также может послужить инициатором указанной поломки.

В нашей статье мы постараемся подробно коснуться проблемы, когда не включается задняя передача в трансмиссионном агрегате. Рассмотрим причины, побуждающие эту неисправность, а также методы, позволяющие самостоятельно отыскать и устранить неприятный недочет.

Почему не горит задний ход – распространенные причины

Данные световые приборы, в принципе, как и все другие, имеющие хоть какую-либо связь с электрической частью, в ходе эксплуатации автомобиля довольно часто выходят из строя. И причин этому существует много, рассматривать каждую из них нет смысла. Поэтому мы постараемся разобрать самые распространенные из них.

Устройство системы оповещения о смене направления авто

Основные причины выхода из строя фонарей заднего хода:

• лампочки перегорели;
• предохранители вышли из строя;
• окислились контакты;
• датчик заднего хода вышел из строя;
• случился прорыв в электрической цепи.

Для того чтобы выявить причину неисправности и устранить ее максимально быстро и качественно, мы рассмотрим каждый вариант по отдельности.

Основные причины

• Перегорел предохранитель. Обе лампочки фонарей защищены одной плавкой вставкой. Совместно с лампами предохранитель, скорее всего, будет защищать и некоторые другие цепи. Поэтому если на вашем автомобиле не только перестали гореть задние фонари, но и, к примеру, не работает подсветка приборной панели, первым делом нужно проверить предохранитель. Узнать, через какое «гнездо» в монтажном блоке проходит цепь ламп, можно из руководства по ремонту и эксплуатации вашего автомобиля. Во многих случаях основные цепи графически показаны на внутренней части крышки монтажного блока предохранителей.

Взамен сгоревшей вставки следует устанавливать только предохранитель аналогичного номинала. Установка плавкой вставки большего номинала может привести к возгоранию автомобиля. Со всеми правилами выбора вы можете ознакомиться в статье «Классификация предохранителей для авто».

• Неисправность концевого выключателя.
• Обрыв цепи (обламывание пинов в разъемах, перетирание проводов).
• Образование окислов, коррозии в местах соединения контактов, подгорание пинов.
• Плохой контакт «массы» фонарей. В случае проблем с общей «массой» также могут не работать стоп-сигналы, поворотники. Крайне маловероятно, что обе лампочки в один момент перестали гореть из-за проблем с контактом в фонарях. Но плохая «масса» может стать причиной того, что не горит лампочка включения задней передачи только с одной стороны. Разумеется, в таком случае проверить стоит и саму лампу.

Причины не включающегося заднего хода

1. Перед разборкой нужно провести проверку рычага переключения передач, так как причина неполадок с задним ходом может скрываться в нем. Кроме того, часто причина оказывается в кулисе и кардане.
2. Стерлись шлицы или ослаблен хомут (для исправления нужна смотровая яма).
3. Сломан выжимной подшипник. Однако в этом случае при включении передач доносился бы характерный хруст, и для этого требовалось бы прилагать усилия.
4. Имеются проблемы механизма блокировки задней передачи. Чтоб подтвердить или опровергнуть это предположение, нужно снять ручку переключения передач, а также и торпеду между сиденьями, затем тщательно осмотреть все.

В примере, разбираемом в данной статье, причина неисправности была именно в неработающей проводке соленоидов блокировки передач (оборвана или порвана).

Датчик заднего хода

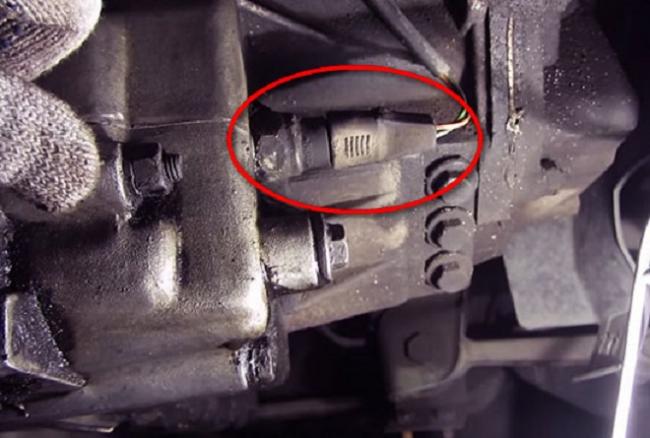

Датчик заднего хода Калина расположен на картере трансмиссионного агрегата. Датчик на Калине необходим для того, чтобы задние фары выключались при прекращении заднего хода. Датчик абс (антиблокировочная система) отслеживает движение машины по показаниям датчиков.

Соленоид на трансмиссии позволяет заблокировать передачу в случае поломки датчика.

Если не поднимать специальное кольцо, расположенное на рычаге выбора передач трансмиссии, то не будет возможности включение передачи заднего хода. Подъем передает от катушки электрический импульс, сердечник втягивается внутрь катушки, включается передача. Этот же импульс генерирует сигнал, позволяющий активировать индикатор движения назад. Сердечник возвращается на место во время обратного процесса. Внутри катушки генерируется импульс, который приводит к выключению ламп.

• Установка. Простота установки является моментом, который следует учитывать. Хотя всегда можно обратиться в техническую службу, чтобы установить его, реальность такова, что подробные руководства и инструкции позволяют сделать это самостоятельно.
• Простота использования. Кроме того, что датчик прост в установке, он прост в использовании. Кроме того, его техническое обслуживание минимально.
• Долговечность. Прибор должен быть ударопрочным и водонепроницаемым, иначе он быстро придет в негодность.

Как работает система в Калине?

Рычаг выбора передач трансмиссии Лада Калина наделен специальным кольцом. Если его не поднимать, то активировать передачу заднего хода невозможно. Подъем элемента сопровождается подачей к катушке определенного электрического импульса. В результате происходит втягивание сердечника внутрь катушки, что позволяет включить передачу. Посредством этого же импульса производится генерация сигнала на активацию индикатора движения назад.

При обратном процессе наблюдается установка сердечника на прежнее место. Здесь также происходит генерация импульса внутри катушки, поступающего в систему управления осветительными устройствами кормы. В результате происходит выключение ламп, отвечающих за задний ход.
Конструктивно рассматриваемый нами выключатель заднего хода расположен на нижней части картера трансмиссии. К нему подходят провода. Именно эти компоненты становятся поводом для повреждения, поскольку такое расположение создает риск задевания за неровности дорожного полотна. Порывы коммутационных кабелей здесь довольно частые, о чем свидетельствует множество отзывов.

Как снять сигнал не трогая переднего бампера

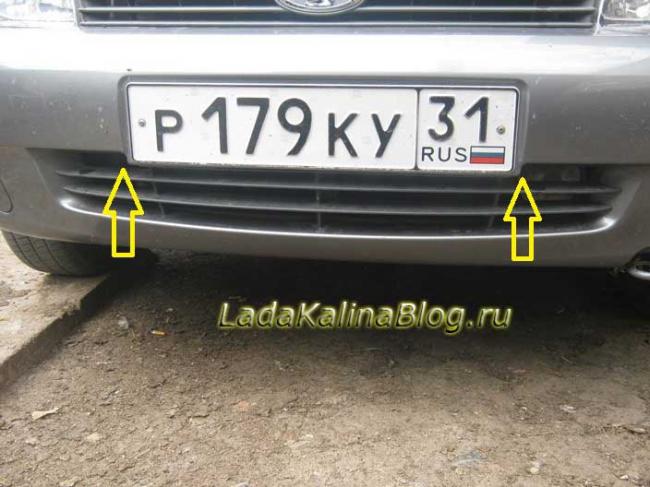

Для этого необходимо снять две облицовочные решетки радиатора, верхнюю и нижнюю (которая находится под номерным знаком). Сперва снимаем низ, на фото показано примерное местоположение саморезов крепления:

Помимо болтов, она еще крепится на защелках, которые нужно немного отогнуть вниз. Когда будете снимать, думаю, что разберетесь.

Далее снимаем верхнюю решетку, которая крепится на трех саморезах и также на двух боковых защелках. Подробнее об этом можете прочесть здесь.

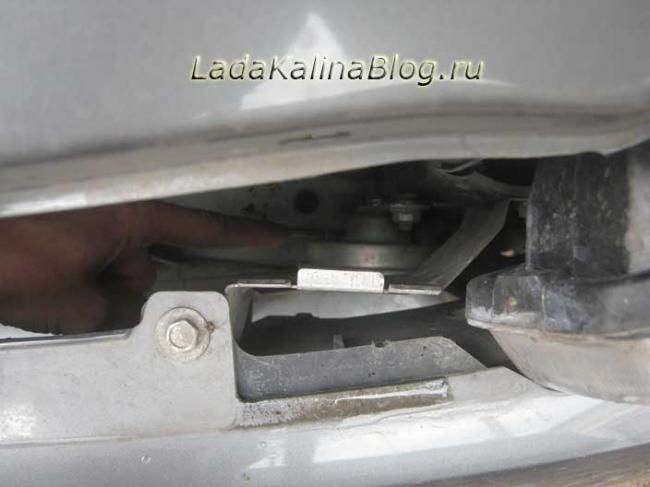

После этого через верхнее отверстие можно свободно добраться до звукового сигнала. Чтобы не было сомнений, на фото ниже все показано наглядно:

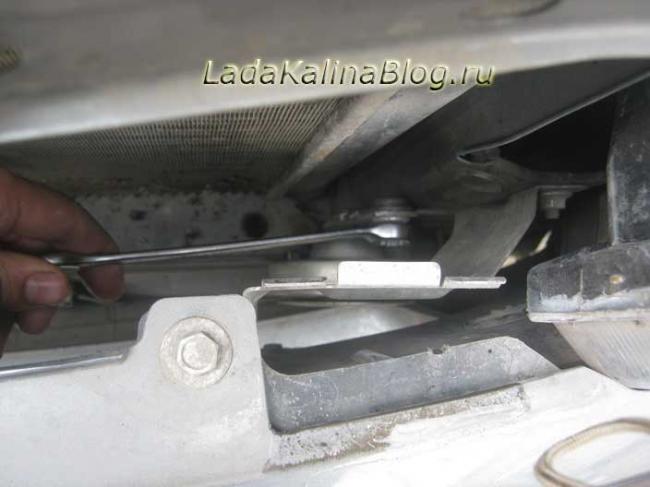

Чтобы снять сигнал с Калины, нужно открутить ключом на 13 верхнюю гайку крепления. Места для работы конечно немного, но особых усилий прилагать не придется, поэтому можно легко справиться.

После чего беспрепятственно можно снять сигнал со шпильки его крепежа:

И высвобождаем его наружу через нижнее отверстие, где мы сняли облицовку:

Теперь достаточно отсоединить штекер, просто слегка потянув за него:

И весь ремонт. Сигнал благополучно снят, и ставится в обратном порядке в случае необходимости его замены.

Если необходимо отрегулировать тональность звучания, то с обратной стороны есть небольшой болтик, который можер подкрутить в любую сторону для достижения необходимого результата.

Лично в моем случае, пришлось немного ослабить этот болтик и сигнал стал работать более звонче. А то до этого гудел как на старом ГАЗоне.

Отсутствует возможность включения заднего хода? Каковы причины?

1. В самом начале не стоит торопиться и судорожно демонтировать и разбирать такой сложный узел, как КПП, если не включается задняя передача. Следует присмотреться к рычагу переключения, возможно причина притаилась в нем. Кулиса на пару с карданом в механизме переключения довольно часто являются виновниками такой поломки. Здесь без смотровой ямы никак не обойтись.
2. В числе вероятных причин, когда не работает задняя скорость, может оказаться отказавший выжимной подшипник. Однако такое развитие событий неизбежно привело бы к отсутствию возможности нормально включать любую передачу, а сам процесс обуславливался бы присутствием хрустов и затруднений.
3. Также, когда не работает задняя скорость, возможна поломка механизма блокирования задней передачи на автомобиле Лада Калина. Для определения факта неисправности потребуется снять ручку рычага переключения и визуально осмотреть этот узел.

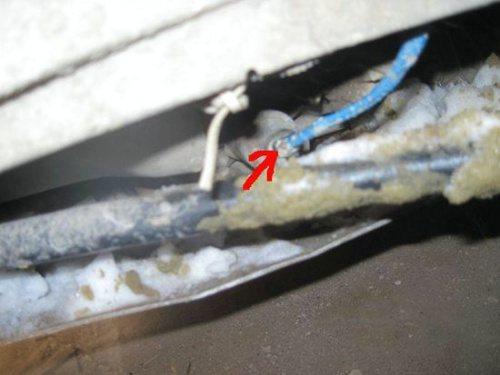

4. Нередки случаи повреждения проводки, которая коммутируется с соленоидами узла блокировки ступени заднего хода.
   Далее поговорим именно об этом моменте.

Перегоревшие лампы

Одной из наиболее распространенных проблем является перегоревшая лампа. Чтобы проверить это, извлеките лампочку из держателя и подключите ее к клеммам аккумуляторной батареи с коротким проводом. Если лампочка загорается, то неисправность нужно искать в другой точке электрической цепи.

Сначала проверьте, что патрон для лампочки и электрические клеммы чистые и светлые. Если есть какие-либо признаки коррозии – очистите патрон мокрой и сухой бумагой, затем установите лампочку на место и проведите повторное тестирование.

Перегоревшая лампочка является самой распространенной причиной

Если фонарь заднего хода все еще не горит, вероятно, предохранитель перегорел. Также все указывает на перегоревший предохранитель, если две фары заднего хода горят постоянно. В таком случае понадобится замена. К счастью, добраться до блока предохранителей, где они расположены, не составит для вас особого труда.

Как восстановить работоспособность?

Неисправности заднего хода могут происходить во всей цепи питания и управления. Если такая ситуация случилась, то не следует торопиться с работой по замене датчика. Целесообразней будет проверить все звенья обозначенной цепи.

Начать проверку рекомендуется с кольца, присутствующего на рычаге. Некоторые умельцы отключают датчик и блокировку и «катаются» дальше. Однако это не корректная мера, поскольку ставится по угрозу безопасность. Ведь не секрет, что движения рычага во время включения как задней, так и первой передачи осуществляются практически одинаково, то есть «к себе и вперед». Разница только в том, что активация первой скорости осуществляется без кольца, а задней – именно с ним. То есть этот элемент выступает в качестве «гаранта безопасности» от случайного включения задней скорости.

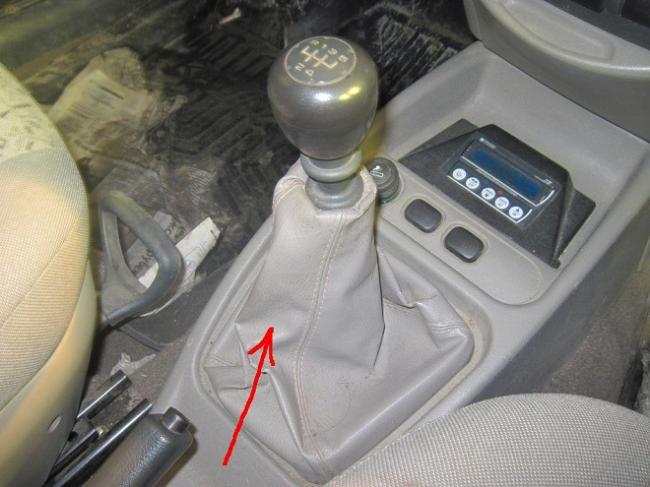

Подняв чехол на рычаге, можно обнаружить несколько проводов, которые от кольца подводятся к разъемам. Это специальное решение реализовано с целью предотвратить порыв проводов время манипуляций с рычагом трансмиссии. Данные кабели также рекомендуется подвергнуть тщательной проверке.

Наиболее распространенной ситуацией, связанной с неисправностью заднего хода, является обрыв проводов, подходящих непосредственно к датчику. Кроме риска задевания за дорожные неровности также присутствует фактор влияния наружной атмосферы. Здесь подразумевается негативное воздействие не только влаги, но и разных частиц мусора, в результате чего проводка и датчик включения заднего хода со временем приходит в негодность.

Обнаружить указанные провода не составит трудности. Они являются единственными кабелями, которые подводятся к трансмиссионному агрегату, а точнее к датчику, расположенному на картере LADA Kalina. Проверка кроме визуального осмотра сводится к тестированию с помощью прибора. Если, прозвонив проводку, обнаруживаем ее целостность, то вероятной причиной выхода системы и строя является обозначенный датчик.

Советы для автомобилистов

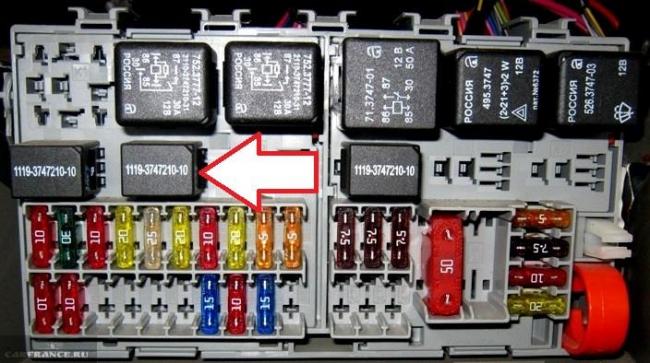

Напряжение на клеммы звукового сигнала на Ладе Калине подаётся через реле включения К3, расположенное в монтажном блоке, а электрическая цепь защищена 20-ти амперным предохранителем F6 . Управляет этой электрической цепью кнопка включения звукового сигнала, находящаяся на рулевом колесе.

В случае отказа в работе звукового сигнала, при заглушенном двигателе, попробуйте его включить, если услышите щелчок сработавшего реле включения звукового сигнала, то можно считать, что предохранитель F6, реле и кнопка включения в исправном состоянии. Это предположение можете проверить, открыв монтажный блок, убедится в целостности предохранителя F6 (20А).

Далее придётся снимать верхнюю и нижнюю облицовку радиатора, чтобы добраться до места установки звукового сигнала. Надо отметить, что стоит он в неудачном месте, и добираться до него неудобно и, по всей видимости, на него попадает вода, при эксплуатации автомобиля, поэтому у многих владельцев Калин окисляются контакты на штекере звукового сигнала. Вот эти контакты то и необходимо проверить.

Демонтаж и ремонт механизма блокировки

О теории.

Цепь питания соленоида в авто Лада Калина включает в себя кольцо-выключатель, располагающееся в ручке рычага выбора передач. Устройство функционирует следующим образом. Поднимая кольцо, водитель активирует питание соленоида, что в свою очередь вызывает разблокировку узла включения задней скорости. Теперь доступ к активации этой передачи открыт. Когда рычаг переведен в требуемое положение, срабатывает концевой выключатель, находящийся на корпусе трансмиссии Лада Калина. Это позволяет активировать задние стоп-сигналы и звуковой предупредительный сигнал, посылаемый динамиком в салоне.

Устройство механизма блокировки задней передачи в Ладе «Калина»

Перечислены все основные элементы блокировочного механизма

Чтобы включить заднюю передачу на Калине, водителю необходимо переместить рычаг переключения передач слегка на себя, а затем вперёд. Делать это нужно, подняв на рычаге небольшое пластиковое кольцо, которое служит своеобразной страховкой. В коробке передач установлен соленоид, который не позволяет включить заднюю передачу до тех пор, пока кольцо не поднялось. После поднятия кольца активируется магнитный выключатель, встроенный в рычаг, соленоид соединяется с массой, после чего шток внутри соленоида сдвигается. Это приводит к тому, что ход механизма выбора передач увеличивается и становится доступно включение ещё одной скорости — задней.

Также ознакомьтесь

1. Канцелярской скрепкой замыкаем контакты разъема, от которого провода опущены под пол автомобиля. Попробовать включить заднюю передачу. Если это получается – выключатель сломан.

1. Отключить с соленоида разъем, установить в него 2 булавки. Тестером изменить напряжение. Показания прибора должны равняться 12 Вольт. Стоит зарядить его лампочкой (5 Ватт или 12 Ватт). Если она не загорелась, значит, имеет место обрыв, а напряжение возникает из-за сопротивления, образовавшегося из-за оксида меди. Очень часто обрывы и переломы случается на жгуте в месте, где находится хомут на поддоне.

1. Демонтировать хомут, для этого сдавить его крепления внизу.
2. Отключить разъем от выключателя стопов, достать жгут. Убрать с гофры изоленту, после чего можно доставать провода. При обрыве или обломе заметны будут характерные признаки.
3. Кусачками отсоединить провода, подсоединить похожие по сечению и диаметру. Скрутку следует пропаять и изолировать (можно воспользоваться термоусадкой). По необходимости надеть новую гофру. Это делается для того, чтоб влага не проникала внутрь, иначе не исключено, что все неприятности повторятся снова. Жгут следует закрепить пластиковым хомутом.

1. Подключить разъемы, проверить работу соленоида. Выход из строя этого элемента случается достаточно редко. Для его проверки нужно подключить тестер. Сопротивление должно равняться 2,2 Омам. Если причина неисправности кроется в нем, нужно будет сливать масло с коробки. Один из вариантов – резко заложить чем-нибудь отверстие, установить новый соленоид. При этом важно нанести на резьбу герметик, чтоб масло при эксплуатации не сочилось по резьбе.

Плавкие предохранители

Во многих случаях предохранитель защищает лампы заднего хода и охватывает также другие аксессуары. Если это не дало положительного результата, замените предохранитель и проведите проверку еще раз. Если после замены новый предохранитель снова расплавился, то это говорит о коротком замыкании, возникшем где-то в цепи. В таком случае вам следует обратиться к электрику, который быстро сможет определить место замыкания в электрической цепи.

Если другие компоненты, защищенные предохранителем, все еще работают, то вам необходимо проверить остальную часть цепи, используя контрольную лампу (тестер).

Как заменить свечи зажигания на автомобиле?

Статью об этом вы сможете найти здесь. Также вас может заинтересовать наша новая статья на тему «Как отрегулировать сцепление».

Виды и причины неисправностей

Статистика показывает, что 70 процентов автовладельцев Лады Калины в той или иной степени сталкиваются с проблемами связанными с некорректной работой или полным выходом из строя клаксона. Дело в том, что сам клаксон установлен между радиатором и кузовом автомобиля, потому он подвергается повышенным негативным воздействиям агрессивной окружающей среды (сырость, высокая температура, холод, обледенение). Основная, главная причина выхода узла из строя это – окисление контактов и токопроводящих элементов.

Самые распространенные причины, влияющие на работоспособность:

выход из строя реле звукового сигнала калина;

Диагностика причин неисправности

Если у вас не работает звуковой сигнал на Калине, проверку работоспособности целесообразнее всего начать с предохранителя и реле, которые находятся в монтажном блоке. После того как проверка работоспособности произведена, необходимо выполнить осмотр и тестирование контактов самого клаксона при помощи мультиметра. Достаточно часто устройство для подачи звуковых сигналов имеет различные окисления, загрязнения, и прежде чем заменять его новым изделием имеет смысл разобрать и основательно прочистить все составные части узла, особенно в местах присоединения контактных проводов.

Инструменты

Для устранения неисправности запасаемся:

1. Ключом на «36».
2. Изоляционной лентой или термоусадочной пленкой.
3. Отрезком медного провода.
4. Тестером и паяльником.

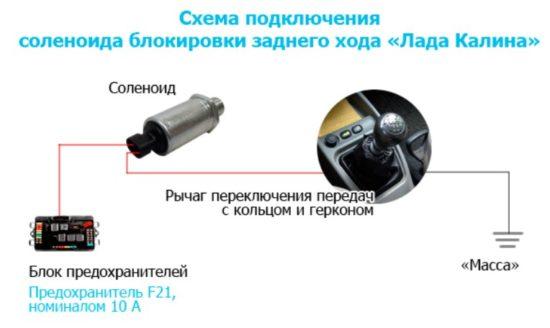

Управляющая схема для соленоида, вот она:

Сопутствующие трудности с датчиком заднего хода

Иногда имеют место случаи, при которых происходит включение задней передачи в машине LADA Kalina, однако активации ламп не наблюдается. Также может не загореться только одна из ламп. Вероятно, причина именно в ней. Замена несложна и не требует посещения сервиса.

Процедура осуществляется из багажного отсека. Необходимо демонтировать кожух фары и выкрутить патрон. В нем располагается лампа. Она извлекается путем нажатия и поворота против стрелки часов. Новая лампа монтируется по обратному алгоритму.

Если произошел отказ обоих осветительных элементов в авто Лада Калина, то потребуется проверить электрическую цепь от самого датчика к обозначенным лампам.

Как починить автомобильный сигнал, инструкция к применению

Согласно ПДД РФ и представленному в них перечню неисправностей, запрещается эксплуатация автомобиля с неработающим звуковым сигналом.

Обыденная скажем так ситуация. Раннее утро, Вы за рулем своего автомобиля едите на работу и вдруг неожиданно и беззастенчиво вас «подрезает» сосед по потоку движения вклиниваясь в ваш авторяд. Ваши дальнейшие действия естественно предсказуемы, вы тут-же ударяете по тормозам и что есть силы бьете ладонью по клаксону. Но вот незадача, вместо мощного вырывающегося из недр капота автомбиля сигнала гробовая тишина. Аварии конечно же удалось избежать, но предупредить хама или просто сонного зазевавшегося водителя вам так и не удалось. Утро началось не очень хорошо, как вы это заранее планировали.

Разумеется, бывают варианты и ситуации гораздо хуже, когда неработающий звуковой сигнал приводил к действительно трагичным последствиям. Выбежавший на дорогу невнимательный пешеход, или выехавший велосипедист, или того хуже, любой подросток и совсем маленький ребенок… Жуткая ситуация, чего там скрывать, которой могло бы и не произойти, работай в этот момент на машине звуковой сигнал.

В этой статье уважаемые читатели мы разберёмся, как можно самостоятельно починить сигнал. Приступим.

Как правило, схема такого звукового сигнала состоит из следующих элементов: -из самого сигнала, из выключателя, из предохранителя и реле. Напряжение аккумуляторной батареи подается через предохранитель на обмотку реле и на контакты. При нажатии на звуковой сигнал срабатывает реле и замыкается электрическая цепь, а далее срабатывает звуковой сигнал. В некоторых автотранспортных средствах такое реле не используется, а значит напряжение подается непосредственно через выключатель звукового сигнала прямо на клаксон. В этой статье дорогие друзья мы с вами рассмотрим возможности, как можно проверить и починить самому каждый из компонентов этой несложной системы.

Проверка электропроводки

Если ток не доходит до лампового патрона, вы должны проверить остальную часть электрической цепи в обратном порядке.

1. Найдите в вашем руководстве по ремонту цвет и маршрут прохождения реверсивных проводов.
2. Зондируйте каждый провод по всей его длине.
3. В большинстве случаев провод исчезнет в кабеле, где вы не можете добраться до него.
4. В таком случае следует быть предельно осторожным, ведь вы рискуете повредить рабочий провод.
5. Определив неисправный участок провода, удалите его, установив на его место часть нового провода.

Важно! Обязательно выполняйте качественную изоляцию мест соединения проводов. От качества изоляции зависит, в первую очередь, надежность контакта и безопасность водителя. Также вы сможете исключить вероятность возникновения короткого замыкания.

Видео – Не горит задний ход на ВАЗ 2108, 2109, 21099. Ищем причину

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Подведем итоги

Датчик заднего хода весьма важен для функционирования системы включения заднего хода Лада Калина. Периодический осмотр состояния подводящей проводки, как и самого элемента, позволит владельцу заранее предупредить неисправность и минимизировать риск появления неприятной ситуации в дороге.

Симптомы неполадок

Как вообще можно определить, что клаксон не работает или имеет какие-то неисправности? На самом деле предельно просто.

Можно выделить 2 основных признака проблем с автомобильным звуковым сигналом:

• Сигнал вообще не работает. При нажатии на кнопку водитель, как и другие участники движения, не слышат ровным счетом ничего. Это явный показатель того, что система отказала;
• Сигнал появляется периодически. Бывает и несколько иная ситуация, когда клаксон срабатывает не при каждом нажатии. То есть один раз нажали, все работает, а при попытке посигналить снова, клаксон замолкает, никакой реакции на нажатие нет. Затем ситуация повторяется.

Объявления на НН.РУ — Авто

Широкий выбор гидронасосов и гидромоторов всех серийгидронасос шлицевой правого вращения. Применяется на строительно-дорожной и.
Цена: 1 000 руб.

Специализированное предприятие по переоборудованию грузовых автомобилей в эвакуатор приглашает Вас установить эвакуаторную платформу на.

Удлинить шасси (раму) на Газель Некст, Газель фермер под кузов 4,2 м, 5,1 м и 6,2 м. Удлинение рамы на Газель Некст, Газель Газ 3302.
Цена: 25 000 руб.

Специализированное предприятие по переоборудованию грузовых автомобилей производит удлинение седельного тягача man ман, iveco ивеко.

Мы вынуждено покупаем ненужные вещи, потому что они идут в комплекте с нужными. Причем, по мнению продавцов, они неразлучны как Джек и Роуз.

Сегодня у нижегородских любителей фастфуда настоящий праздник: на обновленной Нижне-Волжской набережной открылась новая точка всемирно.

В Нижнем Новгороде во второй раз пройдёт фестиваль уличного кино. Короткометражки молодых российских режиссёров можно будет бесплатно.

В Московском районе Нижнего Новгорода произошёл несчастный случай: девочка раскачивала подругу, но качели внезапно упали. В результате.

Как починить неработающий звуковой сигнал

1. Приобретите необходимые инструменты. Чтобы починить сигнал на вашем автомобиле Вам потребуется следующее: -цифровой мультиметр или обычный мультиметр, защитные перчатки, быстросъемное соединение, руководство по ремонту вашего автомобиля, защитные очки, обжимные щипцы и плоскогубцы для зачистки проводов (можно заменить обычным ножом), ну и естественно запасные провода.

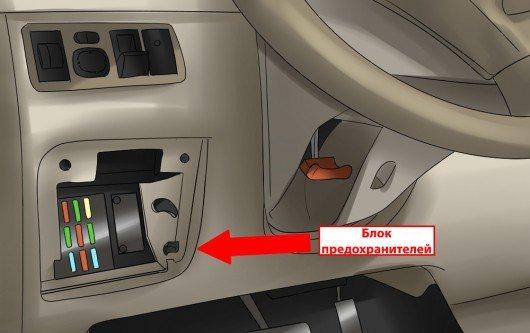

2. Найдите блок предохранителей. Прежде всего необходимо проверить, не вышел ли из стоя предохранитель или само реле. Расположение предохранителей и их схему вы найдете в руководстве пользователя. Как правило, один блок предохранителей находится в приборной панели на стороне водителя и еще один установлен под капотом автомобиля.
