Мигающие стоп сигналы своими руками на NE555 и BTS443P

Как собрать мигающий стоп сигнал?

Те, кто смотрит соревнования Формулы 1, обращали внимание на то, что у многих автомобилей установлен мигающий стоп-сигнал. То есть сигнал не просто горит красным, давая понять преследующим машинам, что выполняется торможение, а еще и мигает. Что это – новая «фишка», дань моде или способ повысить безопасность?

схема управления стоп-сигналами своими руками

Конечно же, лампы накаливания по-прежнему широко применяются на автомобильной технике. Причем это касается не только недорогих автомобилей отечественного производства, но и иномарок среднего класса сравнительно небогатых комплектаций.
В дополнение можно отметить, что светодиодные лампы имеют куда более значительный срок службы и практически не выходят из строя. Для сравнения: средний срок службы ламп накаливания на автомобиле составляет 2–3 года, тогда как светодиодное освещение обычно работает вплоть до 10 лет при постоянной эксплуатации машины.

Стоп-сигнал должен отличаться еще одним важным свойством: стойкостью к воздействию влаги, перепадов температур и других неблагоприятных климатических факторов. Лампа накаливания слабо обладает всеми вышеперечисленными свойствами, на морозе она часто выходит из строя и требует замены. Кроме того, контакты в цоколе такой лампы неизбежно закисают и не позволяют ей гореть в полную мощность.

Нельзя также не сказать, что светодиодный стоп-сигнал значительным образом экономит ток генератора и аккумуляторной батареи: сравнивая точные данные, несложно выяснить, что горение диода требует почти в 8 раз меньше энергозатрат, чем в случае с лампами накала.

Электрическая схема моргающего стоп-сигнала «вариант 1».

Мигающий стоп-сигнал своими руками может быть сделан на основе уже известной нам схемы стоп-сигнала с бегающими огнями, о которой рассказывалось в предыдущих выпусках. Схема основана на микросхеме КА561ЛА7, на 2 из ее элементах организован мультивибратор. Для получения более качественного цифрового сигнала на выходе третий элемент микросхемы используется как инвертор, играющий роль сепаратора аналоговой схемы и мультивибратора. Как мы упоминали выше, частота мигания напрямую зависит от ёмкости конденсатора. Зависимость обратная — чем выше ёмкость конденсатора, тем медленнее происходит мигание. С другой стороны, конденсатор с меньшей ёмкостью обеспечит более высокую частоту мигания. Наравне с этим, резистор, находящийся в цепи конденсатора, также имеет некоторое влияние на частоту — через него происходит цикл перезарядки конденсатора.

Теперь расскажем о том, как работает силовая часть схемы. Управляющий сигнал поступает на базу транзистора КТ816Б. В течение положительного полупериода транзистор превращается в проводник, пропуская через себя электрический ток. Благодаря этому, на выходе транзистора получаем гораздо большую мощность, чем мы могли бы получить, используя только микросхемы.

Это значит, что питания будет достаточно для подключения цепи светодиодов. В качестве предохранителя, или стабилизатора напряжения, рекомендована микросхема КР142ЕН 5 Б. Как известно, в таком случае стабилизация напряжения будет осуществлена на уровне 5 В. Подробнее в статье «Как получить 5 вольт из 12 вольт»

Таким образом, при подаче питания на схему подключённые светодиоды будут моргать с частотой, определённой конденсатором и резистором управляющей цепи.

Если ваш штатный стоп-сигнал запитан от 12 В, то схема КР142ЕН 5 Б будет не нужна. Вместо этого для упрощения можно подключиться к эмиттеру транзистора в качестве положительной клеммы, отрицательной клеммой классически может выступать кузов. После подключения в таком режиме можно оставить штатные стоп-сигналы, без подключения дополнительных светодиодов.

Далее предлагаем рассмотреть варианты использования и взаимозаменяемости используемых радиодеталей.

Что предписывают правила?

Законодательную базу вопроса о “правильных” стоп-сигналах составляют три документа:

1. Ч. 3 п.1 и ч. 7 п. 18 Приложений Постановления Правительства от 23.10.93 г. №1090 “О ПДД”. В них сказано, что запрещено изменять:

• число, вид, цвет, место и режим работы осветительных приборов транспортного средства (они должны отвечать условиям, приведенным в эксплуатационной документации изготовителем);
• вносить изменения в конструкцию авто без согласования с ГАИ.

1. Ч. 8 п. 3 Приложений Техрегламента ТС от 09.12.11 г. дублирует общую информацию относительно световых приборов из ПДД, а также выдвигает к сигналам торможения следующие требования:

• количество – 2 по бокам кузова и 1 в середине, если предусмотрено конструкцией;
• центральный сигнал не должен совмещаться с другими огнями;
• направление света – четко назад;
• включение – при нажатии на тормоз;
• излучение в постоянном режиме.

1. П. 4.3 ГОСТа 33997-2016 – в нем приводятся международные стандарты, применяемые к колесным ТС, и информация, описанная выше в ПДД и Техрегламенте (относительно устройств освещения).

1 Что представляет собой устройство?

Согласно статистике, 24% всех дорожно-транспортных происшествий возникает в результате столкновения с автомобилем, который движется впереди.

Своевременное привлечение внимания водителя к загоревшимся «стопам» позволит намного снизить этот процент. Так считает известный аналитик по ДТП в Германии Йорг Олгримм. И это действительно так. Доказано, что человек больше реагирует на динамические раздражители, чем на статические. Поэтому использование моргающего стоп-сигнала, конечно, повысит безопасность на дороге и поможет избежать дорожно-транспортного происшествия.

Похожие статьи

Стоп-сигнал – это привлекающий внимание красный фонарь, который мигает. Его устанавливают сзади машины, на уровне глаз водителя. Таким образом все водители, которые будут ехать сзади этого автомобиля, обязательно увидят данный сигнал и смогут вовремя среагировать.

Мигающий стоп-сигнал – это простое устройство, поэтому его вполне реально сделать своими руками. Для того чтобы собрать стоп-сигнал своими руками, достаточно воспользоваться специальной схемой.
Выдавать импульсы будет микровибратор, который основан на микросхеме К661ЛА7. Для управления более весомого тока питания надо использовать транзистор. Чтобы разобраться с работой стоп-сигнала, для начала нужно изучить схему.

Клиенты, купившие этот товар, также покупают:

• Контейнер. 450 руб. Просмотр
• Межвитковые. 300 руб. Просмотр
• Рем. к-т. 50 руб. Просмотр
• Дефлектор. 450 руб. Просмотр
• Концевой. 130 руб. Просмотр
• Пластиковый. 80 руб. Просмотр
• Колпак. 90 руб. Просмотр
• Брызговики. 300 руб. Просмотр
• Заглушка. 160 руб. Просмотр
• Подлокотник. 1 750 руб. Просмотр

Реле мигания дополнительного стоп-сигнала

Реле мигания дополнительного стоп-сигнала. Подключается в разъем дополнительного стоп-сигнала, применяемый на большинстве отечественных автомобилей. Если разъем отличается — можно соединить провода напрямую.

Модель автомобиля	Применяемость
Лада Гранта / Lada Granta	да
Лада Калина / Lada Kalina	да
Лада Приора / Lada Priora	да
Лада Веста / Lada Vesta	да
Лада XRAY / Lada XRAY	да
Лада Ларгус / Lada Largus	да
Датсун он-ДО / Datsun on-DO	да
Датсун ми-ДО / Datsun mi-DO	да
Другие	да

Поиск

Лидеры продаж

КОРЗИНА

Доставка 0 руб. Всего 0 руб.

Отзывы о магазине

Latest Posts

• Отпуск. 2019-07-10 11:50:35 Дорогие покупатели! Вся команда нашего интернет-магазина «ШТАТное оборудование» уходит в отпуск на неделю с 26 Июля по 9 Августа.
• Омыватель фар струйный «Скиф» 2015-12-04 20:14:54 «Омыватель фар струйный «Скиф» Преимущества омывателей Скиф В настоящий момент на рынке продаются несколько вариантов.
• Обновление UX-7 2014-05-05 18:34:30 Обновление UX-7 Выпущено обновление программного обеспечения бортовых компьютеров » Multitronics UX-7 «: — расширена поддержка.

Blog categories

Век новейших технологий ворвался в наши жизни. Нам стали привычны многие вещи, о существовании которых, совсем в недавнем прошлом мы не могли даже предположить. Многие достижения научного прогресса нас уже перестают удивлять. Мы считаем нормой «Windows в кармане», сотовую связь и бортовые компьютеры. О последних, еще буквально лет пять назад, мы могли только мечтать. Теперь же бортовые маршрутные компьютеры стали не только нормой, но и необходимостью наряду с ТО и покупкой резины для колес любимого автомобиля.

Рекомендуем посмотреть:

• Мигающие лампы в стоп сигналы
• Как соединить светодиоды в цепь
• Схема автомобильных светодиодных ламп
• Сигнализатор заряда аккумуляторной батареи
• Стабилизатор напряжения для светодиодных лент
• Как подключить светодиод к аккумулятору 12в

Элементы схемы – варианты заменителей для мигающего стоп-сигнала своими руками

Микросхема – рассмотрим сначала ее аналоги. Проще всего обзавестись американским вариантом CD4011A «Texas instruments». Микросхему, произведенную в США, найти будет достаточно сложно, однако китайских вариантов на рынке в избытке.

Конденсатор С1 имеет следующие параметры: ток – переменный, напряжение выше 16 В. Резисторы должны справляться с мощностью 0,25 Вт как минимум. Светодиоды можно ставить любые, которые удовлетворяют требованию по напряжению выше 3,3 В. Также важным их показателем является цвет – стоп-сигналы должны быть красными.

Универсальная монтажная плата отлично справится с ролью основы нашей схемы, нужно лишь организовать соединение элементов гибкими проводниками, что само по себе является самым простым способом реализации. Также не потребуется какой-либо настройки или наладки, важно лишь все собрать верно и желательно протестировать перед пуском в эксплуатацию.

Единственным недостатком можно лишь отметить отсутствие какого-либо управления по принципу моргания. Такая схема обеспечивает моргание стоп-сигнала от момента нажатия на тормоз до полного его отпускания. Логично предположить, что моргать стоило бы 3-4 секунды после нажатия, а далее светить постоянно. В следующей схеме мы рассмотрим реализацию именно такого варианта.

Как сделать мигающий стоп сигнал своими руками? Наше руководство »

Как сделать мигающий стоп сигнал своими руками? Наше руководство

Это зависит от пожеланий самого владельца. Можно сделать мигающей только светодиодную полосу. Это выглядит достаточно эстетично в сочетании со статично горящими фонарями.

Как сделать мигающий стоп сигнал своими руками? Чтобы более полно ответить на этот вопрос следует разобраться в принципе работы подобной переделки. По сути, в обычную схему встраивается специальное реле. В результате, после нажатия на тормоз стоп-сигналы начинают работать в импульсном режиме. Через пару секунд начинается работа в обычном режиме. На практике это выглядит как несколько миганий и далее фонарь просто горит. Это привлекает внимание едущих сзади водителей. Таким образом, снижается риск возникновения аварийной ситуации.

Это, пожалуй, самый простой способ сделать мигающий стоп-сигнал. Правда, эта схема не всегда надежна. Возможны отказы реле, но тут все зависит от качества сборки. Для изготовления такого приспособления можно взять практически любое реле поворотников. Но, лучше всего, если это будет релюха, уже используемая на вашей модели. Это облегчит работу по подключению и снизит риск отказа.

Подключение производится в штатную проводку. Сделать это несложно. Желательно добавить в схему предохранитель. Подойдет, такой же, который устанавливается в вашей машине на поворотники. Перед окончательной установкой желательно проверить работоспособность собранной схемы. Недостатком такой конструкции, является постоянное мигание сигнала.

С помощью этой микросхемы можно сделать блок управления стоп-сигналами. При правильной сборке вы сможете настроить стоп-сигнал по своему вкусу. Для изменения количества миганий меняется емкость конденсатора С1, а также сопротивление резистора. Вторая цепь С2-R2, регулирует периодичность вспышек. Чтобы, избежать проблем на дороге с работниками правоохранительных структур, желательно добавить в схему возможность быстрого отключения функции.

Делается это двумя способами:

Можно поставить в салоне кнопку с резистором в 1 кОм. При ее нажатии ток подается в обход микросхемы и стопы работают в обычном режиме;

Штатный вариант

Авто на дровах своими руками чертежи
Штатный стоп-сигнал работает на автомобилях, которые были выпущены в последние полвека. До этого дополнительный светильник не устанавливался, а сзади работали лишь габариты для улучшения видимости в темное время суток и туман.

Обычно сигнал встраивается в габариты. Это стало не только отличным решением в плане эргономики, но и позволило не прибегать к дополнительным затратам на корпус фонаря и отдельный крепеж, располагающийся на кузове.

Из чего же состоит тормозной сигнал и за счет каких составляющих он работает? Конечно же, основной и один из самых важных составных элементов — это корпус фонаря. Если речь идет об установке в корпус габаритов, то здесь подразумевается именно он. В чем задача такого корпуса? Во-первых, он предохраняет лампочку от механических повреждений, будь то толчки, удары или тряска. Во-вторых, обычно корпус габаритов абсолютно герметичен. Очевидно, что это позволяет добиться максимальной защищенности от влаги и коррозии, которая может губительно сказаться на проводке.

Внутри корпуса всегда находится источник света, который загорается при срабатывании реле и гаснет, как только это реле перестало подавать напряжение. На старых машинах стоп-сигнал представлен лампочкой накаливания небольшой мощности, рассчитанной на работу в сети постоянного тока. В современных машинах широко применяется светодиодный фонарь, что позволяет получить более яркий луч света и множество других преимуществ.

Реле, которым обладает стоп-сигнал, срабатывает в те моменты, когда водитель активирует ногой тормозную педаль или ручной тормоз. Обычно реле связано с кнопкой, которая располагается под педалью или рычагом. Как только реле срабатывает, от генератора или аккумулятора подается электрический импульс, за счет которого лампочка загорается, и сзади едущий водитель остается предупрежденным, что авто собирается снизить скорость.

Установка дополнительного заднего стоп-сигнала на авто

Для начала необходимо определиться с местом крепления будущего стоп сигнала, а также приобрести все необходимые комплектующие. Самыми распространенными местами крепления стоп сигнала являются спойлер автомобиля и заднее стекло. Сразу стоит учитывать, что сигнал не должен загораживаться какими-либо предметами и должен быть различим при любой высоте движущегося сзади автомобиля.

Самым сложным способом установки является крепления стоп-сигнала к спойлеру. Дело в том, что многие спойлеры изготавливаются полыми, а значит, внутри них невозможно протягивать все необходимые провода. Другое дело – это установить сигнал под задним стеклом, где провода легко спрятать под заднюю полку автомобиля. Однако мы не упомянули про еще одно место расположения стоп-сигнала – это задний бампер. Недостатком этого места является то, что бампер может очень быстро загрязниться, что сделает сигнал неразличимым.

После выбора необходимого комплекта и способа крепления, его необходимо установить. Делается это довольно легко, так как вам понадобятся самые минимальные знания электротехники. В комплекте с любым стоп-сигналом идут два провода, один из которых является плюсовым, а второй минусовым. Эти провода необходимо просунуть в зазор задней полки и пустить в багажник автомобиля.

Сам стоп сигнал может быть закреплен двумя способами.

• Первый – это обычная липучка, которая крепится к заднему стеклу. Если вы думаете, что это не надежно, то это очень большая ошибка, так как современные методы крепления позволяют разместить стоп-сигналы на стекле с применением очень прочного двухстороннего скотча.
• Второй способ – это специальный кронштейн, который также не менее надежен, но не практичен, так как в этом случае нужно будет сверлить заднюю полку.

Для размещения проводки внутри спойлера, обязательным условием является то, чтобы внутри него была пустота, иначе провода придется вести вдоль него и крепить специальными скобами. Кроме того, крепление стоп-сигнала на спойлере необходимо строго соблюдать длину прибора, иначе он может не вписаться в пазы кузовной детали. Провода также тянутся внутрь багажника к основной цепи сети автомобиля.

Если вы устанавливаете стоп-сигналы на заднем бампере, то вам необходимо сделать специальные отверстия или использовать в качестве них пазы для светоотражателей. Провода в этом случае нужно протягивать к днищу багажника и через пол выводить их на встроенные стопы.

Что касается подключения, то один из проводов (плюсовой) необходимо присоединить к клемме стоп-сигнала, который уже встроен в задней части автомобиля. При этом, не имеет значения, какой он будет, левый или правый, самое главное, чтобы контакт был достаточно плотным. Второй провод (минусовой) нужно подвести к кузову автомобиля. Для этого ищем технологическое отверстие в районе багажника и крепим провод при помощи болта. Также можно прикрепить его к любому другому болту, затянутому гайкой.

Как зарегистрировать изменения?

Алгоритм действий, которые необходимо предпринять для официальной регистрации изменений, включает следующие этапы:

1. Получение разрешения на изменение числа сигналов торможения в ГИБДД (велика вероятность получить отказ).
2. Прохождение независимой техэкспертизы в специализированной организации на предмет допустимости изменений конструкции данного авто.
3. Установка стоп-сигналов в аккредитованной мастерской, которая выдает подтверждающие документы (декларацию, акт о проведенных работах).
4. Прохождение экспертизы на соответствие внесенных изменений закону.
5. Прохождение государственного технического осмотра.
6. Посещение ГИБДД и предоставление автомобиля сотруднику для проведения осмотра.
7. При положительном исходе – получение нового СОР, где будут прописаны изменения конструкции.

Разумеется, для того, чтобы не получить отказ еще на первом этапе, собственнику транспортного средства необходимо соблюсти требования, прописанные в ГОСТе, ПДД и Техрегламенте.

Возможное наказание

В ПДД ничего нет, зато в Техрегламенте есть. Отсюда закономерный вопрос о том, могут ли наказать за мигающие лампы, и какой возможен штраф в такой ситуации.

Здесь сотрудники ГИБДД будут отталкиваться от 12,5 статьи действующего КоАП. Акцент делается на том, что мигающий стоп выступает как неправильный режим работы оборудования. Как результат, штраф в размере 500 рублей. Но дополнительно водитель может пострадать еще и за внесение изменений в конструкцию своего автотранспортного средства.

Итоги по проведённой работе

Вариантов создания такого прерывистого стоп-сигнала несколько. И то, как схема будет работать, и то, каким будет результат, отличается. При этом любой из вариантов легко реализуем самостоятельно, на руку сыграет как простота электрических схем, так и дешевизна компонентов.

В актив также можно записать отсутствие в необходимости использования программируемых контроллеров.

Теперь дело за вами – выбрать наиболее подходящий вариант и организовать доработку. Желаем вам, чтобы полученная информация окажется для вас полезной, а результат – соответствующим ожиданиям!

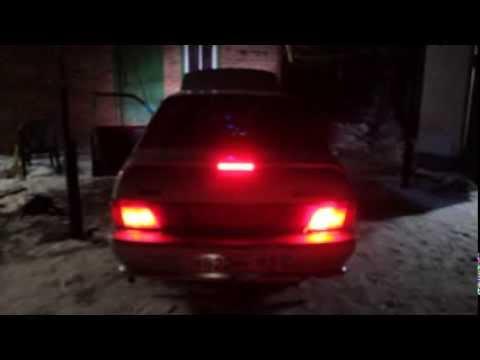

Мигающий стоп сигнал

В предыдущих публикациях уже затрагивалась тема стоп-сигнала с динамической подсветкой, вернее, был упомянут вариант стоп-сигнала с бегущими огнями. Смотрите статью «Стоп-сигнал бегущие огни». Некоторые удовольствуются обычным миганием стоп-сигналов. В потоке это будет привлекать взгляды других участников движения. И есть даже преимущество такого варианта — сложность схемы будет достаточно невысока. Именно о мигающем сигнале и пойдет речь в этой статье.

Итак, упрощённый мигающий стоп-сигнал очевидно уступает в зрелищности использования своему старшему брату, но и сделать такой вариант заметно проще. Нет худа без добра. Между тем, есть некоторый момент юстировки в данном случае, а именно подстройка частоты мигания светодиодов. Управлять этим можно, используя конденсаторы различной ёмкости. От слов к делу — обратимся к электрической схеме

В каких случаях меняют лампы стоп сигнала?

Наверняка всем известно, что все лампы имеют свойство, рано или поздно, перегорать. Происходит это, как правило, в самый не подходящий момент. Тем не менее, многие автомобили снабжены специальными сигнализаторами, которые вовремя реагируют на неисправность и оповещают о ней водителя, чтобы тот принял срочные меры.

Кроме того, лампа может моргать, что говорит о ненадлежащем контакте или выполнять свои функции «не до конца». Дело в том, что многие стоп-сигналы имеют двойное значение. Первое же – это сами «стопы», а вот второе значение – это габаритные огни. Часто случается так, что габаритные огни работают исправно, а вот стоп-сигнал не работает. Это как раз те случаи, когда необходима срочная замена лампы.

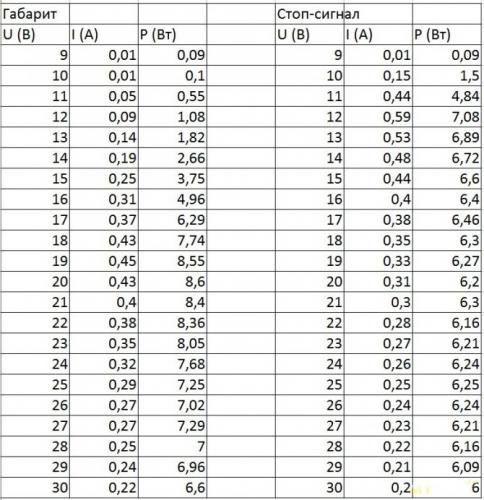

Помимо неисправности лампы, поводом к замене можно считать и переход к более современным лампочкам, которые основаны на светодиодах. Данный переход можно подкрепить следующими преимуществами светодиодов перед лампами накаливания:

1. Современные лампы располагают большой величиной светоотдачи, что является решающим фактором при движении в условиях недостаточной видимости.
2. Быстродействие. На первый взгляд покажется, что это малозначительно, однако на самом деле, чем быстрее сработают стоп-сигналы, тем больше времени останется водителю сзади, чтобы принять соответствующие меры. В экстренной ситуации, даже доли секунды могут иметь решающее значение.
3. Светодиодные лампы обладают повышенным сроком службы, по сравнению с лампами накаливания. Если вторые имеют наработку около 2 тысяч часов, то светодиоды могут запросто отработать около 70 тысяч часов, а то и больше.

Все эти причины также объясняют замену ламп стоп сигнала.

Какая польза от мигающего стоп-сигнала

Ремонт стеклоподъемника авто своими руками

Стоп-сигнал «Формула 1» при срабатывании привлекает больше внимания, чем постоянно горящий свет. И все потому, что мигание является сильным раздражителем для глаза человека по сравнению статичного неизменного свечения. Благодаря этому мерцающий стоп-сигнал более заметен для других участников. А раз это повышает безопасность, то почему не установить такое оборудование на свой автомобиль, тем более что в конструкции такого прибора нет ничего сложного, и вполне можно изготовить мигающий стоп-сигнал своими руками. Вот только сделать это сможет автолюбитель, хоть немного разбирающийся в радиоэлектронике.

Чтобы сделать моргающий стоп-сигнал своими руками, в схему питания заднего оборудованию включается микросхема, которая и будет обеспечивать мерцание. Самая простая конструкция подразумевает, что при нажатии на педаль тормоза фонарь будет мигать с одной и той же интенсивностью. Но есть и более «продвинутые» схемы моргающего стоп-сигнала, в которых можно задавать алгоритм работы.

Что нужно знать о крайнем положении на проезжей части

Опыт показывает, что мигающий стоп сигнал чаще всего ставится прерогативой для отечественных автомобилей, которые активно используются для тюнинга. Это машины типа ВАЗ 2110, Лада Калина, Лада Приора и пр.

А вот представить себе владельца свежей иномарки с подобным тюнингом достаточно сложно. Хотя ситуации бывают разными.

Есть несколько вариантов, как реализовать мигающие стопы на авто. Рассмотрим 2 из них.

С помощью реле

Проще всего воплотить в жизнь идею с мигающими стоп сигналами с помощью реле поворотных сигналов.

Только тут сразу стоит сделать акцент на том, что такая схема не всегда отличается повышенной надежности. Не исключен сценарий, при котором произойдет отказ реле. Это во многом зависит от качества сборки. Потому автомобилистам рекомендуют выбирать изначально качественные реле. А лучшим вариантом станет поворотное реле от того автомобиля, на котором производится тюнинг.

Теперь к вопросу о том, как правильно подсоединить релюшку. Делается это через штатную проводку. Просто нужно к стопу подвести поворотное реле. Перед изоляцией и сборкой рекомендуется проверить систему на работоспособность.

Главный недостаток метода заключается в том, что сигнал стопа будет мигать постоянно.

Именно из-за этого наибольшую популярность завоевали альтернативные схемы.

С помощью микросхемы

Существуют различные микросхемы. К числу востребованных для реализации мигающего стопа относится схема типа К561ТЛ1.

На ее основе создается блок управления стопами. Если правильно все сделать, схему работы удастся реализовать на свой вкус и собственные потребности. Чтобы изменить число миганий, достаточно просто изменить емкость конденсатора С1, входящего в состав микросхемы. Также меняются параметры сопротивления резистора.

Цепь С2-R2 в микросхеме будет отвечать за периодичность возникающих вспышек. Чтобы на дороге проблем не возникало, бывалые умельцы советуют добавить сюда кнопку мгновенного отключения. Так сотрудники ГИБДД попросту не увидят у вас мигающий фонарь, а потому и наказать за такой тюнинг не смогут.

Реализовать быстрое отключение можно 2 способами:

• Установить непосредственно в салоне специальную кнопку с резистором. Параметры последнего должны составлять 1 кОм. Нажимая на эту кнопку, ток будет подаваться в обход используемой микросхемы, и тогда стопы смогут функционировать в стандартном режиме;
• Использовать обычный переключатель. Так стоп-сигнал сможет коммутироваться и переходить на обычное питание. Эта схема считается более простой.

Какой подходит в большей степени именно вам, решайте сами.

Подводя итоги

Нестандартная лампа — это неисправность

Режим мерцания сертифицирован в России и встроен в блок управления электрикой современных машин. Он предназначен для задних фонарей автомобилей и используется для обозначения процесса экстренного торможения. Если на автомобиле включается АБС и он замедляется на пределе возможностей сцепных свойств колес, то электроника подготавливает все системы к возможному столкновению. Закрываются стеклоподъемники, подтягивается ремень безопасности, а в задних фонарях срабатывает режим предупреждения водителей попутных машин о риске возникновения ДТП. Мигают или стоп-сигналы, или желтые лампы аварийной сигнализации. В этом случае поток транспорта тоже должен замедляться.

Однако поставленные ради красоты мерцающие красные лампочки вводят окружающих в заблуждение и фактически работают в несертифицированных режимах. В соответствии с техническим регламентом и Правилами дорожного движения, это может считаться неисправностью, при которой эксплуатация транспортного средства запрещается.

Световым приборам и светотехнике автомобиля посвящены сразу несколько статей Правил дорожного движения ПДД. В пункте 3.3. перечня неисправностей говорится, что автомобиль не может эксплуатироваться, если «не работают в установленном режиме или загрязнены внешние световые приборы и световозвращатели». Пункт 3.1. перечня неисправностей ПДД еще более категоричен. В соответствии с ним, «количество, тип, цвет, расположение и режим работы внешних световых приборов должны соответствовать требованиям конструкции транспортного средства».

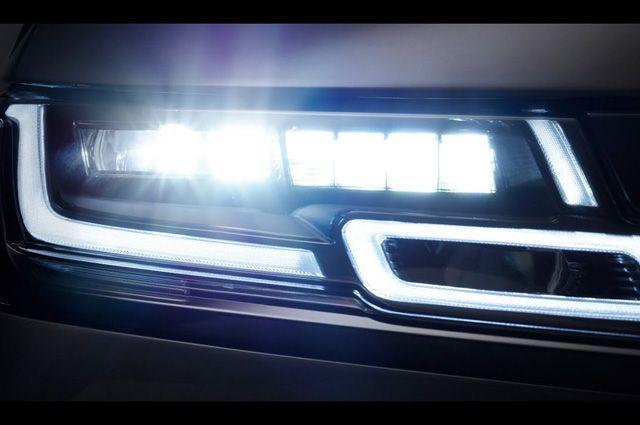

Газ или светодиоды? Что такое матричные фары и чем они лучше ксеноновых Подробнее

Купить устройство моргающие стопы

можно найти наборы для самостоятельной сборки устройства управления стоп-сигналами автомобиля, а также уже готовые устройства (например, nm5403):

Также можно купить дополнительный стоп сигнал F1 style с функцией мигания:

Антикоррозийная обработка порогов автомобиля: чем и как делать своими руками

Напоследок хочется сделать некоторые выводы и поделиться собственным мнением на этот счет.

В тюнинге нет ничего плохого. Местами это даже правильное решение, стремление изменить стандартный облик автомобиля, внести в транспортное средство нечто необычное, оригинальное и индивидуальное.

Но польза тюнинга заканчивается ровно тогда, когда он потенциально становится угрозой для окружающих водителей и иных участников движения.

К сожалению, никакой реальной пользы в мигающих стопах нет. По крайней мере, она не доказана в условиях гражданского транспорта. Да, в случае с той же Формулой 1, где болиды движутся на запредельной скорости, мигающий стоп позволяет водителю позади отреагировать на происходящее впереди, совершить правильный маневр, вовремя затормозить, либо пойти на обгон.

В обычной жизни мигающий сигнал лишь сбивает с толку, вводит многих водителей в заблуждение и замешательство. Не зря подобный тюнинг относится к категории запрещенных изменений.

А что на этот счет думаете вы? Согласны с нашим мнением, либо придерживаетесь иной позиции?

Какова ответственность за мигающие стоп-сигналы? Лишают ли прав?

Итак, мы выяснили, что установка в автомобиль мигающих ламп стоп-сигналов незаконна. Теперь давайте подробней рассмотрим, что ждет автовладельца согласно закону.

Существует много мнений на этот счет. Кто-то полагает, что за подобный тюнинг задних фонарей могут лишить водительских прав, как в свое время повально лишали водительского удостоверения за установку незаводских ксеноновых ламп в переднюю оптику. Есть те, кто считает, что за этот вид правонарушения предусмотрен лишь штраф. Так кто же прав?

Все зависит от того, какие изменения автолюбитель произвел со стоп-сигналами. Кстати, то же самое касается и ксеноновых ламп. Да-да, вопреки распространенному мнению за ксеноновые (и даже за светодиодные лампы) по-прежнему могут лишить водительских прав.

Видео «Светодиодный бегущий огонь»

В этом видео демонстрируется, как самостоятельно создать бегущие они на светодиодах (автор ролика — Radio Hobby Invent).

Делаем своими руками

Опыт показывает, что мигающий стоп сигнал чаще всего ставится прерогативой для отечественных автомобилей, которые активно используются для тюнинга. Это машины типа ВАЗ 2110, Лада Калина, Лада Приора и пр.

А вот представить себе владельца свежей иномарки с подобным тюнингом достаточно сложно. Хотя ситуации бывают разными.

Есть несколько вариантов, как реализовать мигающие стопы на авто. Рассмотрим 2 из них.

С помощью реле

Проще всего воплотить в жизнь идею с мигающими стоп сигналами с помощью реле поворотных сигналов.

Только тут сразу стоит сделать акцент на том, что такая схема не всегда отличается повышенной надежности. Не исключен сценарий, при котором произойдет отказ реле. Это во многом зависит от качества сборки. Потому автомобилистам рекомендуют выбирать изначально качественные реле. А лучшим вариантом станет поворотное реле от того автомобиля, на котором производится тюнинг.

Теперь к вопросу о том, как правильно подсоединить релюшку. Делается это через штатную проводку. Просто нужно к стопу подвести поворотное реле. Перед изоляцией и сборкой рекомендуется проверить систему на работоспособность.

Главный недостаток метода заключается в том, что сигнал стопа будет мигать постоянно.

Именно из-за этого наибольшую популярность завоевали альтернативные схемы.

С помощью микросхемы

Существуют различные микросхемы. К числу востребованных для реализации мигающего стопа относится схема типа К561ТЛ1.

На ее основе создается блок управления стопами. Если правильно все сделать, схему работы удастся реализовать на свой вкус и собственные потребности. Чтобы изменить число миганий, достаточно просто изменить емкость конденсатора С1, входящего в состав микросхемы. Также меняются параметры сопротивления резистора.

Цепь С2-R2 в микросхеме будет отвечать за периодичность возникающих вспышек. Чтобы на дороге проблем не возникало, бывалые умельцы советуют добавить сюда кнопку мгновенного отключения. Так сотрудники ГИБДД попросту не увидят у вас мигающий фонарь, а потому и наказать за такой тюнинг не смогут.

Реализовать быстрое отключение можно 2 способами:

• Установить непосредственно в салоне специальную кнопку с резистором. Параметры последнего должны составлять 1 кОм. Нажимая на эту кнопку, ток будет подаваться в обход используемой микросхемы, и тогда стопы смогут функционировать в стандартном режиме;
• Использовать обычный переключатель. Так стоп-сигнал сможет коммутироваться и переходить на обычное питание. Эта схема считается более простой.

Какой подходит в большей степени именно вам, решайте сами.

Динамические мотоциклетные стоп-сигналы

Разработчики и проектировщики современных моделей мотоциклов уделяют большое внимание повышению заметности двухколесных транспортных средств на дорогах. Одной из новинок, впервые предложенных компанией BMW, является динамический стоп-сигнал.

Он имеет несколько режимов работы, в зависимости от интенсивности процесса торможения:

• При снижении скорости движения до 50 км/час стоп-сигнал начинает моргать с частотой 5 Гц.
• При замедлении движения до 14 км/час включается аварийная сигнализация (она моргает до полной остановки мотоцикла или до достижения скорости 20 км/час).

Это интересно: E-Motion: китайское управление пошло британскому концепту MG на пользу

Начиная с 2021 года, этими устройствами оснащают только топовые версии мотоциклов BMW. Для мотоциклистов с менее престижными моделями такие приспособления предлагают как дополнительную опцию.
