Антенны для радио: какими бывают и как подключить?

Антенна для радио в диапазоне FM и УКВ – незаменимый вариант для тех, от которых ближайший ретранслятор находится где-то за горизонтом. На рубеже тысячелетий часто встречались радиослушатели, которые, например, хотели поймать «Европу Плюс», находясь от ближайшего крупного города за 100 км, но музыкальный центр выдавал лишь шум.

Разберемся, какими бывают антенны для радио, и как их подключить.

Необходимые средства

Набор инструментов и деталей будет таким:

1. Керамические изоляторы, а также соединительные элементы для них. Нельзя допустить замыкания антенного провода на близлежащие конструкции. Такие средства можно приобрести на рынке радиотоваров или найти в старых строениях.

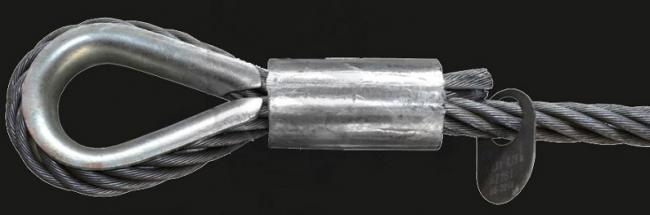

2. Тонкий трос из стали для подсоединения изоляторов.

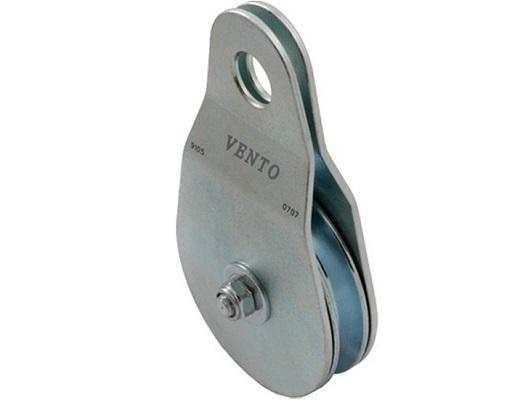

3. Роликовые блоки. Мы используем их с целью установки внешней T-образной антенны для радио в натянутом состоянии.

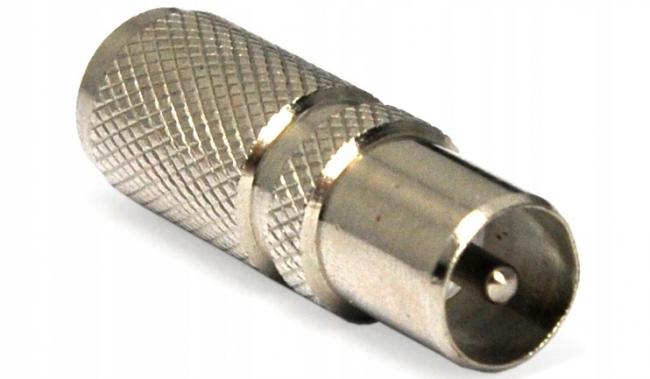

4. Штекер, чтобы подключить антенну.

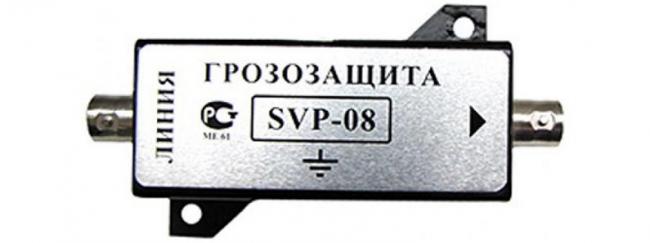

5. Устройство для защиты от грозы. Двухпозиционный рубильник должен служить именно для такой цели. Хорошая наружная антенна способна быстро отключаться от аппаратуры и заземляться во время грозы.

6. Отрезок проволоки из меди. Диаметр – 1,5-2 мм. Также вы можете воспользоваться проволокой из стального материала в оболочке из цинка. Медь будет более удобна, чтобы сделать работы по монтажу.

Особенности распространения радиоволн

Перед тем как приступить к самостоятельному изготовлению антенны, следует понять основной принцип передачи сигналов в FM диапазоне (88-108МГц). К числу основных особенностей этого радиофизического процесса относятся:

• получение качественного сигнала возможно только в случае, если транслирующая база (радиовышка, телевышка и пр.) находится в пределах видимости приемника;
• принимающее устройство, находящееся на большом удалении от транслирующей базы, испытывает проблемы, связанные с качеством принимаемого сигнала в вечернее и ночное время суток;
• на качество получаемого сигнала влияют различные погодные условия: ветер, дождь, снег, град и пр.

Увеличение чувствительности приемника, а также качества получаемого им сигнала, достигается посредством вертикальной установки антенны. Конструкция, сопряженная с устройством, попадает под диапазон распространения радиоволн, передаваемых транслирующими станциями. Результатом подобной модернизации становится исчезновение многих проблем, связанных с частыми помехами и низким качеством принимаемых прибором радиосигналов.

Принцип работы радиоприёмников

Стабильное функционирование такого устройства возможно только в том случае, если на входе будет создан оптимальный уровень сигнала, превышающий требуемый порог. Специалисты называют этот параметр чувствительностью агрегата. Только в том случае, если полученный сигнал будет выше этого порога, радио будет хорошо работать, а сам пользователь сможет наслаждаться качественным звучанием любимой музыки. В противном случае приём может и вовсе отсутствовать.

Такие последствия чаще всего возникают не только из-за большой удалённости от радиостанций, но и в условиях мегаполиса. Различные типы помех встречаются в тех приёмниках, которые работают с диапазонами FM и УКВ. Всё дело в том, что эти разновидности сигнала распространяются особым образом. Их частота не превышает отметки 108 мГц. Специалисты отмечают тот факт, что все волны из этого полосы распространяются только в пределах прямой видимости и крайне плохо огибают любые возвышенности на своём пути.

Особенности

Несмотря на то что на сегодняшний день большой популярностью пользуются компьютеры или как минимум телевизоры, по-прежнему существуют и фанаты радиовещания. Для того чтобы FM-радио полноценно и корректно выполняло все свои функции, оно должно быть оснащено специально предназначенной антенной. В настоящее время на рынке техники представлено большое количество разновидностей антенн, которые обеспечивают высокое качество приема сигнала. Они различаются по размеру, внешнему виду и функциональным особенностям. Рассмотрим несколько наиболее распространенных вариантов:

• стержневые устройства изготавливаются в виде обыкновенного стержня или имеют закругленную форму;

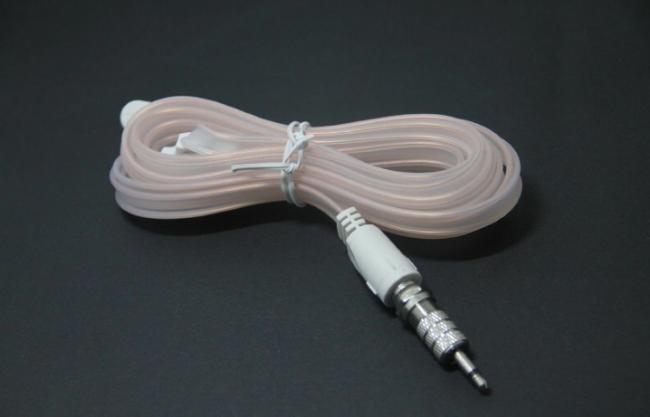

• проволковые антенны изогнуты;
• конструкция телескопических агрегатов состоит из особых металлических стержней, которые по своему внешнему виду напоминают телескопы (отсюда и название данной разновидности);
• выдвижные агрегаты чаще всего устанавливаются в автомобилях, они имеют особую выдвижную конструкцию с принимающим элементом.

Таким образом, каждый потребитель сможет выбрать такой вид антенны, который будет соответствовать всем потребностям. Данный фактор нужно обязательно учесть при покупке устройства.

Виды антенн

Антенны FM-диапазона можно условно разделить на три отдельных вида:

• бегущей поверхностной волны;
• линейные;
• апертурные.

Схема и принцип работы апертурных антенн

Апертурой называется разворот антенны. Волновые каналы – это, скорее, частный случай конструкций с бегущей волной. Директоры в их модулях расположены так, что они обладают вертикальной поляризацией. Именно на волновом канале ловится телевидение. Антенна FM позволяет учесть особенности будущего местоположения.

Причины затухания сигнала

Качество принимаемого радиосигнала – это переменная величина, зависящая от многих различных факторов. В связи с появлением преград, мешающих прохождению электромагнитных волн, сигнал подвергается процессу затухания. На величину затухания влияют:

• расстояние, проходимое электромагнитными импульсами до улавливания приемником;
• высокие показатели несущей частоты передатчика;
• текущее состояние среды или материала, по которым осуществляется передача;
• высокие показатели длины передаваемой волны;
• присутствующие помехи, мешающие прохождению электромагнитных волн;
• качество показателей регенерации и коррекции;
• форма транслируемого сигнала.

Влияние оказывает и присутствие экранирующих материалов, огораживающих помещение с находящимся в нем приемником. К числу самых сильных экранов, препятствующих прохождению электромагнитных импульсов, относится металл, алюминий, профилированный лист, металлическая черепица и пр.

Четвертьволновый вибратор приема радиовещания

IPhone требует наличия сопротивления 50 Ом. Придется сделать четвертьволновый вибратор на частоту из кабеля РК – 50. Теоретически нельзя, часть мощности теряется, но попробуем:

1. С кабеля РА – 50 снимаются оплетка, изоляция длиной 37,5 см.
2. Второй конец оснастите стыковочным разъемом, припаяйте конструкцию к нужным контактам.

Самодельная антенна для радио готова! Сделаете антенны FM-диапазона, цифрового телевидения. Длина среза оплетки, изоляции определена частотой канала. Не понадобится преимущественно согласующего устройства. Для ловли радиовещания провод висит вертикально; телевещания – горизонтально. Предопределено типом линейной поляризации волн.

Как выбрать?

Готовая антенна выбирается из того ассортимента, что предоставляют российские и китайские интернет-магазины. Это единственный вариант для тех, у кого в райцентре или ближайшем городе нет радиорынка или радиомагазина. Знающим кое-что ещё о радиосвязи людям легче выбрать недорогую антенну, что обеспечит даже приём FM-радиостанций из близлежащих райцентров и посёлков с расстояния даже в 100-150 км. Чтобы преодолеть шум (когда в музыкальном центре FM-тюнер не обладает шумодавом), потребуется дополнительный антенный усилитель.

Основные параметры

Прежде чем приступить к изготовлению FM антенны своими руками, нужно тщательно изучить теоретическую часть. Каждая волна вещает на определённой несущей частоте, на которую и настраивается приёмник. Именно на эти параметры и должна быть рассчитана изготавливаемая антенна. Конечно, другие радиоволны она тоже будет захватывать, но итоговое качество их звучания будет более слабым.

Есть определённые параметры, которыми отличаются агрегаты для диапазонов FM и УКВ. Изделие для ультразвуковых волн отлично улавливает сигналы в радиусе 74 МГц. Максимальный показатель для FM составляет 108 МГц. Стоит отметить, что на ультразвуковых волнах современное вещание практически отсутствует, из-за чего УКВ антенны вышли из популярности. Именно поэтому изготавливать нужно исключительно FM агрегаты.

Основной параметр, от которого зависит эффективность использования самодельной антенны — это длина волны принимаемого сигнала. Этот показатель влияет и на геометрические размеры устройства. Каждый мастер может самостоятельно высчитать длину волны, для этого нужно поделить скорость света (м/с) на частоту требуемого сигнала. Полученное число обязательно должно быть переведено в герцы. Итоговый показатель получается в метрах.

Все внутренние антенные агрегаты для радиоприёмников и некоторые внешние модели способны улавливать сигнал. Но встречаются и конструкции, которые отличаются наличием диаграммы направленности, добиться максимального качества звучания можно только в том случае, если пользователь провёл точную настройку. Такие конструкции обладают весомым преимуществом: они способны усиливать сигнал, что несвойственно для ненаправленных моделей.

Качество звучания во многом зависит от поляризации.

Все формируемые сигналы в FM диапазоне проходят вертикально. Радиус изменения напряжённости поля не может быть горизонтальным (относительно направления основного распространения). Именно поэтому самодельная антенна должна быть сконструирована по такой схеме.

Обзор моделей

В настоящее время на рынке представлено большое разнообразие моделей антенн для радио (уличные, рамочные, узконаправленные, комнатные, с сопротивлением в 75 Ом и другие разновидности). Сегодня в нашей статье мы рассмотрим лучшие и самые популярные экземпляры.

ANLI A200MU (N, 8DB, 1.80M, 420–512MHZ)

Рыночная стоимость такого устройства составляет около 8 000 рублей. Антенна подойдет для установки на стандартной базовой станции для функционирования посредством радиоканала. Кроме того, происходит активное усиление сигнала в 8 dB. Высота устройства составляет около 2 метров, поэтому она поспособствует увеличению области покрытия передачи поправок для работы в режиме RTK.

Антенна для радио MP3-плееров – 1TopShop

Антенна относится к типу выдвижных и обладает штекером типа 3,5 мм. Внешний корпус устройства изготовлен из металла и пластика, поэтому агрегат отличается умеренным уровнем прочности. Устройство подойдет для мобильного и автомобильного радио.

Антенну можно отнести к категории мононаправленных.

RH-660s

Это двойная телескопическая модель антенны для радио. Она изготовлена из пластика и меди. Воспринимаемый диапазон частоты – УКВ: 136

174 МГц / UHF: 400

470MHz. Максимальная мощность устройства составляет 10 Вт.

REXANT 34-0551

Эта модель комнатной антенны для радио оснащена специальной присоской, которая упрощает процесс ее эксплуатации. Устройство способно воспринимать радиопередачи в 2-х диапазонах: УКВ и FM.

Антенна отлично работает в сочетании с любыми устройствами, оснащенными коаксиальным разъемом.

Принцип действия

В ответ на приходящие радиоволны, представляющие собой переменное электромагнитное поле, антенна откликается появлением разнонаправленных токов, появляющихся при приёме радиоволн. Частота переменного поля совпадает с частотой излучения передающей антенны, подключённой к выходу передатчика. Возникающий в приёмной антенне ток совпадает с частотой тока, на которой и работает передатчик.

Если размеры антенны являются кратными длине волны, то можно добиться резонанса на принимаемой частоте, благодаря которому качество приёма является наилучшим. Этого и добиваются, изготавливая антенны под определённую частоту, среднюю для конкретного диапазона. Например, для FM-диапазона это частота 98 МГц – длина волны чуть больше 3-х метров, следовательно, четвертьволновой штырь достигает чуть больше 75 см. Телескопическая антенна, позволяющая регулировать длину, может быть выдвинута в точном соответствии с частотой принимаемой радиостанции. Так, для частоты 100 МГц длина антенны должна быть строго 75 см.

Отклонения в зоне уверенного приёма этой же радиостанции не фатальны, но там, где приём слаб, желательно выдвинуть её на расчётную длину, особенно если планируется вместе с ней использовать и дополнительный усилитель.

Монтаж уловителя радиосигнала

Установка наружной антенны горизонтального типа начинается с выбора опорных конструкций. На них вы впоследствии закрепите своими руками изоляторы. Одна из опор должна быть установлена на крыше дома. Её нужно укрепить проволочными растяжками. Дерево подходящей высоты можно использовать в качестве второй опоры. Изоляторы можно будет установить на стройках с помощью стальных тросиков.

К изоляторам вы должны своими руками закрепить наружную часть FM-антенны. Её не нужно подвергать большому натяжению. Проволока сжимается, если температура воздуха достаточно низкая, и может потерять целостность при низкой температуре. Роликовые блоки позволят устранить ненужные колебания. Для их использования разместите на втором конце провода груз малых размеров. Он будет соединён с FM-антенной, если перекинуть его через изолятор и блок.

Схема установки опор

Приёмная часть антенны должна состоять из одного куска однородного материала. Если вы не располагаете однородным проводом, лучше составить FM-антенну из отдельных одинаковых элементов. Их нужно зачистить и пропаять оловом. Оборудование для вертикального спуска антенны не представляет серьёзных трудностей. Обратите внимание, что провод не должен соединяться с посторонними элементами. Провод антенны своими руками нужно закрепить на специальной оттяжной стойке. Это не позволит ему пребывать в неправильном положении в ветреную погоду.

Если место для установки FM-антенны своими руками ограничено, нужно применить другую конструкцию. Это несколько кусков проволоки, которые имеют вид «веника». Своими нижними концами они будут надёжно соединены кабелем. Концы проволок можно плотно залить расплавленным оловом. Место пропайки вы должны покрыть надёжной изоляцией в виде битума или подобного материала.

Комнатная антенна, сделанная своими руками, будет лучшим вариантом, чтоб заменить внешний уловитель. Изоляторы должны закрепляться внутри помещения. Их расположение ближе к потолку даст преимущество в качестве приёма сигнала. Провод должен быть натянут горизонтально либо свёрнут в спираль.

Необходимые запчасти и инструмент

Изготовление антенны, усиливающий сигнал, транслирующийся на FM частотах – это достаточно простое, интересное и слегка познавательное мероприятие, справиться с которым сможет даже мастер без соответствующего опыта.

Основные инструменты и материалы для работы:

• керамические изоляторы и элементы для их соединения;
• тонкая стальная проволока;
• роликовые блоки – фиксаторы;
• штекер;
• рубильник на 2 позиции;
• медная проволока с диаметром от 1,5 до 2 миллиметров.

Смастерить качественную антенну можно без лишних трат и экзотических, труднонаходимых материалов. Набор необходимых инструментов и деталей приобретается в любом специализированном магазине.

Разновидности модельного ряда

Каждый, кто решил соорудить антенну для FM радио своими руками, должен понимать, что основная задача такого устройства состоит в том, чтобы улавливать транслируемый сигнал, усиливать его и передавать на вход используемого приёмника. В зависимости от требуемого диапазона, итоговый агрегат может отличаться не только типом конструкции, но и габаритами. Опытные специалисты утверждают, что современный рынок располагает огромным разнообразием антенн, а некоторые из них можно смело назвать сложнейшими инженерными сооружениями, которые могут занимать до нескольких тысяч квадратных метров.

В стандартной модели приёмное устройство может быть оснащено универсальным проводником, который подвешен над поверхностью земли на защитных изоляторах. Те электромагнитные волны, которые пересекают такой агрегат, наводят в нём переменное напряжение высокой частоты и передают его на вход радиоприёмника. Конечное устройство усиливает сигнал, за счёт чего из него выделяется специфическая низкочастотная составляющая, а сам пользователь слышит качественный звук.

Все современные разновидности FM установок можно разделить на ненаправленные и направленные. Среди мастеров присутствует особая классификация по сфере назначения: мобильные и стационарные. Несмотря на огромную разницу в видах и типах, существуют единые нормы, по которым они функционируют.

Как подключить?

Процесс подключения антенны к радио может быть осуществлен несколькими способами. Рассмотрим основные из них.

Прямой способ

Таким методом обычно подключаются телескопические антенны. Эти антенны являются неотъемлемой составляющей приемника радиоустройства. Следует иметь в виду, что при таком способе подключения так называемой «фазой земли» является корпус радиоустройства. Уровень активного сопротивления составляет около 30 Ом. В то же время реактивное сопротивление можно полностью устранить – этот эффект достигается путем переделки контура резонанса. Имейте в виду, что данный тип антенн является несимметричным.

Нерезонансное питание

В данном случае для подключения антенны используется специально предназначенная для этих целей передающая линия. Она осуществляет направленную передачу радиоволн. Стоит иметь в виду, что волновое сопротивление должно равняться его антенному виду.

Если вы выберите такой тип подключения, то у вас получится избавиться от потерь и создать самый высокий уровень радиосигнала.

Резонансное питание

Для такого подключения понадобится фидер, длина которого должна быть наполовину меньше, чем длина самой волны. Сам по себе показатель сопротивления волн не имеет ключевого значения, так как антенна является согласованной. Аппарат воспринимает частоту, которая по своей природе является несущей.

Способ подключения следует выбирать в зависимости от ваших предпочтений, а также технических и функциональных характеристиках самой антенны.

Инструкция как сделать антенну

Монтаж любой антенны горизонтального типа начинается с выбора опоры, к которой в последствии будем крепить изоляторы. Первая опора должна находиться на крыше дома, а для второй можно выбрать дерево с соответствующей высотой. Изоляторы прикрепим на стойки с помощью стальных тросов.

Внешнюю часть антенны не следует натягивать чересчур сильно, так как при понижении температуры воздуха проволока сжимается и способна порваться.

Роликовые блоки используются для уменьшения колебаний. Чтобы их задействовать нужно зафиксировать на противоположном конце проволоки небольшой груз, соединив его с антенной.

Принимающий элемент будущей антенны должен представлять собой цельный фрагмент из единого материала. Если целого куска проволоки нет, то можно объединить несколько элементов из единого материала посредством зачистки и пайки оловянным припоем.

Крепление для вертикального принимающего элемента антенны представляет собой стойку, которая исключает изменение положения проволоки во время сильного ветра.

Если места для размещения антенны очень мало, то конструкцию можно видоизменить: разрезаем проволоку на несколько кусков и соединяем конец каждого из них расплавленным оловом с кабелем. Место спайки необходимо надёжно изолировать. Ниже представлено фото самодельной антенны, подходящей для fm радио.

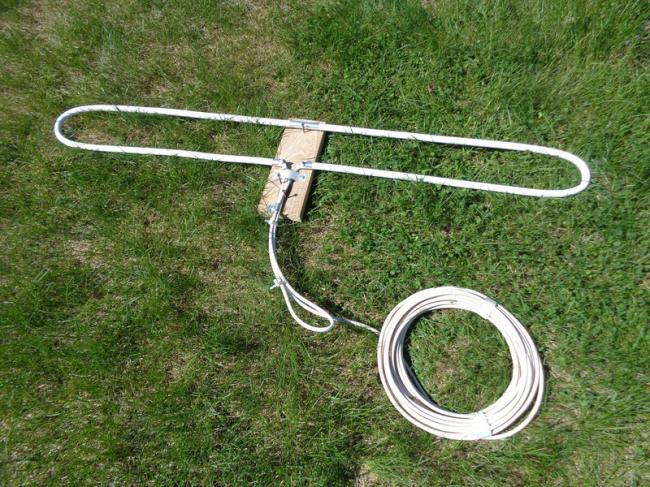

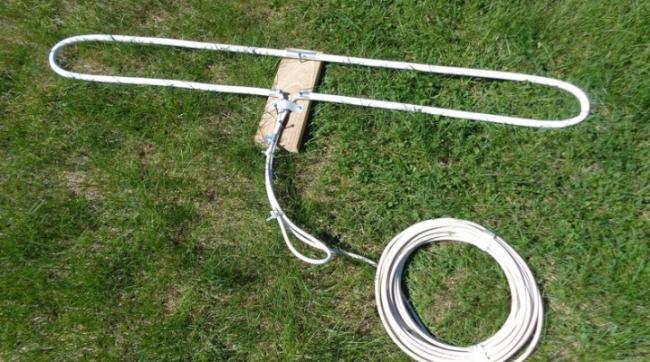

Лучшей заменой уловителю будет самодельная комнатная антенна. В данном случае изоляторы крепятся внутри помещения, при этом, как можно ближе к потолку (это рекомендуется для улучшения приёма сигнала), а проволоку натягивают горизонтально или же сворачивают в виде спирали.

Какую функцию выполняет?

Единственная функция внешней (дополнительной) антенны – увеличить дальность приёма в местах очень слабой радиосвязи. Так реализуется дальний и сверхдальний приёмы. Большим спросом автомобильная антенна пользуется у дальнобойщиков, которым нужна качественная связь и приём на многие десятки километров пути. В радиомагазинах часто продаются антенны с очень коротким штырём – всего 10-25 см. Непрофессионал, особо не разбирающийся в радио как таковом, берёт, что дают – он не догадывается о том, что, если штырь нарастить до нужной длины, качество приёма заметно улучшится.

Дань моде на миниатюризацию и лёгкость любых устройств одерживает верх – в итоге качество далеко от ожидаемого.

Внешняя (дополнительная) антенна – буквально путь спасения для дешёвых радиоприёмников, чьё качество приёма невысоко: не каждый слушатель закажет фирменный китайский Tecsun или Degen по цене 2,5-7 тысяч рублей, обладающий очень хорошей чувствительностью и отличным качеством стереозвука в наушниках.

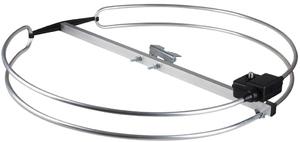

Пример резонансной рамочной антенны

Резонансные рамочные антенны с успехом используются механиками, чтобы принимать коротковолновые сигналы. Чтоб вести направленный приём сигнала, достаточно просто повернуть антенну в любой возможной плоскости. Магнитная составляющая поля радиоволны позволяет принимать сигнал намного чище.

Как изготовить рамочную конструкцию?

Алюминиевый обруч диаметром 77 см и внутренним диаметром 1,7 см можно найти почти в любом спортивном магазине. Сантехнические трубы из комбинированной конструкции металла и пластика хорошо обрабатываются. Для радио также неплохо подойдёт медная трубка чуть меньшего (16 мм) диаметра.

Схема резонансной рамочной антенны Рахматтулаева

Антенна Рахматтулаева

Конструкция антенны радио является достаточно простой.

1. Центральную жилу, оплётку и короткий отрезок коаксиального кабеля нужно припаять к контактам конденсатора переменной ёмкости.
2. Другой конец, центральную жилу и оплётку нужно припаять к алюминиевому обручу. Также можно использовать автомобильные хомуты, которые нужно тщательно зачистить, с диаметром 16-26 мм. Место контакта также нужно тщательно зачистить.
3. Соотношение длины окружности рамки к длине окружности петли связи должна равняться 1:5.
4. С конца коаксиального кабеля, а также с центральной жилы своими руками нужно удалить внешнюю изоляцию на длину в 1 см.
5. От середины кабеля для FM-антенны нужно отмерить по полсантиметра в обе стороны и снять внешнюю изоляцию. После этого оплётку кабеля требуется удалить. Это приведёт к её разрыву.
6. Проверьте диапазонность приёмопередающего устройства так, чтоб рамка имела резонанс от 5 до 22 Мгц. При других ёмкостях конденсатора можно изменить параметры приёмо-передающего устройства.
7. Если вам больше интересны диапазоны с низкой частотностью – лучше использовать рамку с диаметром больше – 1 или 1,5 метра. Если же высокочастотные – 0,7 метра.

Такое решение – простой вариант, чтобы получить резонансную антенну, способную работать в многих диапазонах. Её диаграмма направленности будет представлять собой цифру 8. Антенны из алюминия и меди работают примерно одинаково.

Если найдена готовая антенна для телевизора

Некоторые телевизионные антенны предназначены также и для приема радио. Можем считать, что везунчики. В этом случае радиолюбительские антенны своими руками изготавливаются максимально просто. Необходимо перепаять разъем для подключения к приемнику на тот, который требуется. В результате прием должен значительно улучшиться.

Изготовление резонансной антенны рамной конструкции

Такие антенны часто используются механиками для приёма коротковолновых сигналов. Для направленного приёма сигнала антенну просто разворачивают в нужную сторону. Такие конструкции позволяют принимать радиосигналы гораздо чётче благодаря магнитным элементам.

Итак, как же сделать подобную антенну для радио fm в домашних условиях? Для начала нужно найти обруч из алюминия диаметром 77 сантиметров и сечением 17 миллиметров, такой можно раздобыть в любом магазине спортивных товаров.

Если обруч найти так и не удалось, можно использовать сантехнические трубки из пластика и металла, либо трубку из меди с диаметром 1,6 см.

• К контактам конденсатора с переменной ёмкостью припаиваем центральную жилу, обмотку и кусок коаксиального кабеля.
• Другой конец кабеля, центральную жилу и обмотку припаиваем к алюминиевому обручу. Так же можно использовать автомобильный хомут, который необходимо предварительно зачистить в месте спаривания.
• Рассчитывают размеры элементов конструкции таким образом, чтобы длина рамы, в данном случае обруча, в пять раз превышала длину петли связи.
• С одного конца кабеля и с центральной жилы примерно на один сантиметр удаляем слой изоляции.
• Удаляем изоляцию в середине кабеля, предварительно отменив от неё по 5 миллиметров в каждую сторону. Потом удаляем оплётка кабеля, так как вышеперечисленные действия приведут к её разрыву.
• Регулируем диапазон нашего радиоприёмника таким образом, чтобы конструкция имела резонанс 5-22 МГц. При другой величине ёмкости конденсатора параметры приемно-передающего устройства допускается менять.
• В зависимости от желаемого принимаемого диапазона можно изменить параметры рамы. Так, для приёма низких частот диаметр обруча выбираем в пределах одного – полутора метров, а для приёма высоких частот – 70 сантиметров.

Эти несложные правила позволят соорудить устройство, способное работать в разных диапазонах.

Выводы

Мы предложили вашему вниманию популярные типы антенн для радио, которые можно сделать своими руками. Большинство таких решений достаточно просты для изготовления дома, а простота их настройки позволит без труда справляться с самыми сложными проблемами.

Вам понравилась инструкция? Делитесь ею в социальных сетях и на страницах своих сайтов. Оставляйте в комментариях свои заметки и советы нашим пользователям.

Подключение и настройка

Процесс подключения и настройки играет немаловажную роль в процессе модернизации домашнего радиоприемника. Даже самая лучшая, собранная своими руками ФМ радиоантенна, попросту не будет работать в случае неправильно произведенного монтажа. Устанавливая конструкцию, обращайте внимание на следующие условия:

• в работе используется только коаксиальный кабель;
• внимательно следите за надежной спайкой контактов, выходов, входов и разъемов;
• проверяйте плотность контакта центральной жилы и экрана с входной частью приемника;
• обязательно заземлите конструкцию.

Антенна, монтаж которой произведен в соответствии со всеми правилами, поможет вам избавиться от всевозможных проблем, связанных со слабым сигналом и помехами в эфире.

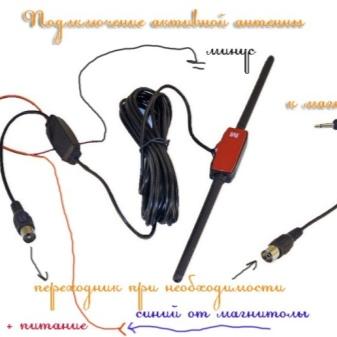

Как правильно выбрать антенну для автомагнитолы?

Чтобы получить удовольствие от использования антенны, нужно с умом подойти к ее выбору.

• Тип. Наружные модели лучше ловят сигнал, но сложны в монтаже. Внутренние – наоборот: просто устанавливаются, но предлагают скромное качество приема.
• Способ установки. Врезные самые мощные, их уместно ставить на замену штатным антеннам. Если разъем не предусмотрен или нужно часто снимать антенну во время скоростных поездок, лучше модели с магнитным креплением. Внутренние устройства монтируются на двухсторонний скотч.
• Усилитель. С ним качество и дальность приема сигнала значительно увеличивается. Хорошим показателем коэффициента усиления является 20-30 дБ.
• Поддерживаемые частоты. От этого зависит сигнал, который сможет принимать антенна. Есть радио, телевизионные и GPS-сигналы.
• Размеры: длина штока, кабеля. Стоит выбирать на основании поставленных задач.

Все перечисленные сведения по выбору вместе с лучшими антеннами для автомагнитол помогут выбрать самый подходящий товар для читателей с любыми задачами и финансовыми возможностями.

Достоинства и недостатки

Антенна для усиления качества поступающих FM радиоволн – это простейшее устройство, предназначенное для модернизации стандартного приемника. Задача по сбору такой конструкции не представляется сложной. Справиться с подобной работой сможет даже начинающий мастер, не обладающий внушительными познаниями в соответствующей области.
