Горит аккумулятор на панели приборов приора

Приветствую вас друзья на сайте ремонт авто своими руками. При повороте ключа зажигания на приборной панели загорается целый ряд сигнальных ламп. Они сигнализируют об исправности системы и готовности двигателя к запуску.

Это сигнализирует о том, что на АКБ пошла зарядка. Но что делать, если этого не произошло? Почему горит лампочка зарядки аккумулятора даже после запуска?

Немного теории: схема работы

Чтобы решить существующую проблему, вы должны понимать суть взаимодействия генератора транспортного средства и источника питания (АКБ).

В процессе движения аккумулятор находится в режиме постоянной подзарядки напряжением 13,6-14,2 Вольт. С увеличением оборотов движка напряжение на выходе генератора возрастает. Но это недопустимо.

Чтобы ограничить напряжение в цепь возбуждения ротора врезается небольшое реле-регулятор. Его задача – снижение тока до нормального уровня (даже при существенном повышении числа оборотов).

Итог – поддерживание напряжения заряда АКБ на стабильном уровне. Если горит лампочка аккумулятора, то это свидетельствует об отсутствии зарядки со стороны генератора.

Как работает схема? После включения зажигания напряжение через предохранитель №10 (для ВАЗ-2107) подается на контрольную лампу заряда АКБ.

Далее напряжение «+12В» проходит через диод, встроенное реле-регулятор (о нем мы упоминали выше), щетку, контактное кольцо и обмотку.

Как только частота вращения ротора возрастает, повышается и фазовое напряжение. В результате напряжение на выводах сигнальной лампочки аккумулятора выравнивается, и она гаснет. При этом идет зарядка АКБ.

Причины по которым горит лампочка зарядки аккумулятора

На самом деле причин того, что загорелась лампочка аккумулятора и не гаснет существует множество. К ним можно отнести:

• Ослабление натяжения ремня на генератор, его износ или повреждение;
• перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
• поломка реле-регулятора, диодного моста, дополнительных диодов;
• появление обрыва в цепи возбуждения генератора;
• снижение качества контакта на клеммах АКБ или выводе генератора;
• износ щеток генератора;
• отсутствие качественного контакта провода массы.

Что делать если горит лампочка зарядки аккумулятора?

В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13.6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.

Чтобы устранить проблему подготовьте следующие инструменты:

• контрольную лампочку на двенадцать Вольт,
• две отвертки (с плоским и крестообразным жалом),
• мультиметр,
• пассатижи,
• ножик,
• для зачистки контактов используйте наждачную бумагу.

Итак, приступим:

• Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.

В такой ситуации зачистите места соединений проводов на самом источнике питания. Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.

Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму. При необходимости замените провод, идущий от генератора до аккумулятора.

• Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.

Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.

Основная причина – слабое натяжение ремня на шкиве генератора (натяните ремень, а в случае его повреждения – замените).

К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.

Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.

• При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.

Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.

• После включения зажигания заряда нет, все приборы работают, сигнальная лампа контроля не загорается.

Проверка проста – снимайте проводок с клеммы «шестьдесят один» генератора и подключайте его напрямую к «минусу» (кузову автомобиля). Если лампочка загорается, то причина проблем – обмотка возбуждения генератора.

Второй вариант – плохой контакт в разъеме. Если после зачистки результата нет, то существует риск перегорания самой лампы.

• При повороте ключа в замке зажигания лампа заряда горит, а после заводки продолжает свиться. При этом зарядки нет или появляется периодически. Причина – недостаточный контакт провода на разъеме с приборной панелью (он может окислиться).

Напоследок проверьте реле-регулятор. Для этого на его контакты подайте напряжение с АКБ. Если на щетках есть 12 Вольт, то реле исправно. Если нет, то устройство подлежит замене.

Если у вас появились проблемы с зарядкой АКБ (не гаснет сигнальная лампа или не загорается вовсе), то проверяйте все версии.

Но, как правило, проблема всегда на поверхности, а причина – плохой контакт, перегоревшая лампочка или неисправное реле-регулятор. Удачи на дорогах и конечно же без поломок.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

ВАЗ снятие коробки передач, классика, видео инструкция Реле поворотов на ваз 2107 схема Установка кнопки зажигания на ваз Схема подключения подогрева сидений ваз 2110 штатные подключение Схема проводки ваз 21124 с европанелью Как поменять бензонасос на ваз 2114 Печка дует холодным воздухом ваз 2114 температура 90 причина Ваз 2110 долго крутит стартер при заводке

Похожие статьи

Какое масло заливать в двигатель ВАЗ 2115 Выбираем масло для ВАЗ 2110 Таблица цветов ВАЗ, коды, наименования, описание Коды ошибок ВАЗ – таблица со списком всех ошибок

Панели приборов классических автомобилей отечественного производства не отличаются высокой информативностью. На них нет ничего лишнего, кроме показателей работы основных систем двигателя, но и их вполне достаточно, чтобы водитель вовремя был проинформирован о возможных неисправностях машины. Однако, случается так, что какой-то прибор выходит из строя, и тогда уже определить поломку на ее начальной стадии становится невозможно.

В этой статье мы поговорим о том случае, когда постоянно горит лампочка зарядки аккумулятора, на примере популярных классических автомобилей ВАЗ 2106 и 2107. Мы рассмотрим основные причины этого явления, а также попытаемся диагностировать и устранить возможные неисправности.

Зачем нужна сигнальная лампа зарядки АКБ

Для того чтобы водитель мог контролировать состояние зарядки аккумуляторной батареи, на панели приборов размещен вольтметр со шкалой, а также маленькое красное окошко, под которым установлена сигнальная лампочка. Когда мы вставляем ключ зажигания и проворачиваем его в замке на один оборот, эта лампа включается и горит красным цветом. Стрелка вольтметра при этом находится в нулевом положении. Это означает, что генератор находится в состоянии покоя и не дает зарядки на АКБ. При запуске двигателя лампа должна погаснуть, а стрелка прибора отклониться вправо, показывая величину подаваемого на батарею напряжения. Так происходит, когда система энергоснабжения машины полностью исправна. Но если горит лампочка зарядки аккумулятора ВАЗ 2107 или 2106 и после запуска двигателя, скорее всего, где-то произошел сбой. И наша с вами задача найти его причину и устранить ее.

О чем может свидетельствовать постоянно горящая лампа зарядки АКБ

Если в ВАЗ 2107 или ВАЗ 2106 горит лампочка зарядки аккумулятора, причина здесь может быть только одна – на АКБ не поступает напряжение от генератора, или поступает, но его величина недостаточна. Неисправностей же, которые приводят к этому, может быть несколько:

• нарушение нормального контакта на выводах батареи;
• ослабление натяжения или повреждение ремня генератора;
• отсутствие контакта его «минусового» вывода с «массой»;
• обрыв в цепи возбуждения ротора или износ щеток генератора;
• неисправность диодного моста.
• неисправность соответствующего предохранителя;
• поломка реле-регулятора.

Перед началом диагностики

Важным моментом в решении вопроса, почему горит лампочка зарядки аккумулятора ВАЗ 2107 или 2106, является сам факт поступления на АКБ напряжения от генератора. Иными словами, если оно на батарею вообще не поступает, удивляться здесь нечему. Лампа обязана гореть в подобной ситуации. Но если же горит лампочка зарядки аккумулятора, но зарядка есть, решить эту проблему будет немного сложней.

Наша первоочередная задача – определить, поступает ли напряжение на АКБ. Сделать это совсем не сложно, тем более что для этого понадобится всего лишь один прибор – вольтметр или мультиметр, включенный в его режиме. Запускаем двигатель автомобиля, поднимаем капот и производим замеры напряжения на клеммах батареи при работающем генераторе. Если все элементы системы исправны, вольтметр должен выдавать 13,6-14,2 В, и никак не меньше. Это рабочий показатель для нормальной зарядки АКБ. Если же напряжение ниже этих значений, значит, имеет место какая-то неисправность.

Нарушение контакта на выводах АКБ

На этом этапе диагностики нужно проверить состояние клемм проводов и контактных выводов батареи. Нередко они окисляются, вследствие чего контакт между ними ослабевает. В случае когда горит лампочка аккумулятора, но зарядка есть, именно эта неисправность чаще всего является причиной.

Генератор работает в нормальном режиме, напряжение поступает на клеммы, но теряется из-за слабого контакта. Вот и получается, что зарядка идет, но горит лампочка зарядки аккумулятора. Причем горит она в большинстве случаев тусклым светом. Устраняется подобная неисправность путем зачистки клемм и контактных выводов АКБ, а также обработки их водоотталкивающей жидкостью.

Ослабление натяжения или повреждение ремня генератора

В ходе диагностики обязательно нужно проверить состояние ремня генератора. Иногда случается так, что в силу своей длительной работы или под влиянием других факторов он деформируется, в результате чего привод генератора дает пропуски. Обратите внимание и на натяжение ремня. Его ослабление приводит к такому же эффекту.

Если ремень не деформирован и не имеет видимых повреждений, его можно просто подтянуть. В ином случае его необходимо заменить. Нормальным считается такое натяжение ремня, при котором его можно провернуть вокруг горизонтальной оси на 85-90 градусов.

Отсутствие контакта вывода генератора с «массой»

Эта неисправность, как и первая в нашем списке, возникает по причине окисления выводов и клемм. Кроме этого, нарушение контакта возможно из-за ослабления их крепления. Решение такой проблемы заключается в очистке клемм и выводов, а также обработке их жидкостью типа ВД-40.

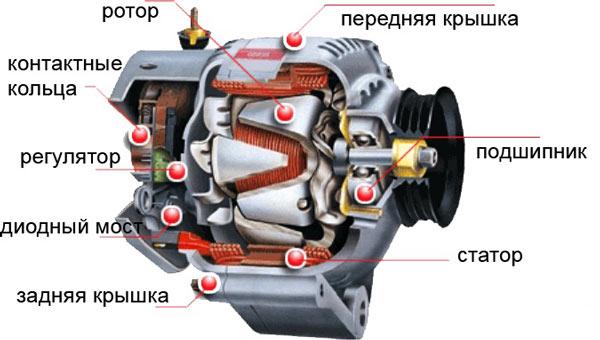

Неисправности генератора

В случае когда горит лампочка зарядки аккумулятора, но зарядка есть (ВАЗ 2106, 2107), генератор подлежит обязательной проверке. Самыми распространенными его проблемами в разрезе нашей неисправности являются обрыв в цепи возбуждения ротора или износ (повреждение) щеток.

Первым делом генератор необходимо демонтировать и разобрать. Для проверки обмотки ротора используем все тот же мультиметр, включенный в режиме омметра. Подключаем его щупы к выводам обмотки и замеряем ее сопротивление. У исправного ротора оно не должно быть меньше, чем 4,5 Ом. Если же сопротивление не достигает этого значения, скорее всего, где-то произошло межвитковое замыкание. В случае когда оно вообще не определяется, возможен обрыв обмотки.

Переходим к щеткам. Вытаскиваем их из посадочных мест и осматриваем на предмет износа. Если длина щеток не превышает 7 миллиметров или на них имеются следы повреждений, меняем их. Обратите внимание также и на состояние щеточного коллектора. При обнаружении дефектов его медных пластин меняем ротор.

Диодный мост

Диодный мост служит для преобразования переменного напряжения в постоянное. При пробое хотя бы одного из диодов устройство перестает справляться со своими задачами, из-за чего в бортовую цепь машины начинает поступать напряжение, не соответствующее ее параметрам. Именно поэтому выпрямляющий мост обязательно необходимо проверить в том случае, когда горит лампочка зарядки аккумулятора, но зарядка есть (ВАЗ 2107, 2106).

Определить исправность диодов также можно при помощи мультиметра в соответствующем режиме. Включаем тестер и подсоединяем красный щуп к плюсовому выводу моста, а черный – к одному из контактов с маркировкой «АС». Пороговое (пропускное) напряжение для кремниевых диодов составляет от 400 до 1000 мВ. Если прибор покажет вам значение, которое не вписывается в указанные рамки, мост необходимо заменить. Отремонтировать его невозможно.

Неисправность предохранителя

Электрическая цепь зарядки аккумуляторной батареи, как любая другая, защищена предохранителем. Расположен он в монтажном блоке под капотом автомобиля. В «шестерках» и «семерках» этот предохранитель обычно обозначается как F10, но, в любом случае, перед проверкой лучше полистать инструкцию пользователя. Чаще всего при его неисправности напряжение на батарею вообще не поступает, но случается и так, что именно он становится причиной того, что горит лампочка зарядки аккумулятора, но зарядка есть.

Проверка предохранителя производится тестером после его извлечения из посадочного гнезда. Если прибор покажет, что деталь пришла в негодность, просто замените ее.

Неисправность реле-регулятора

Еще одной причиной того, что горит лампочка зарядки аккумулятора, но зарядка есть, может быть выход из строя реле-регулятора. Оно, собственно, и отвечает за своевременное включение-выключение этой лампы. В автомобилях ВАЗ 2106, 2107 реле устанавливается в моторном отсеке на верхней части брызговика колеса с правой стороны. Принцип его работы следующий. При включении зажигания (при выключенном двигателе) через его замкнутые контакты течет ток, поступающий от аккумулятора, и питает контрольную лампу.

Когда мы запускаем мотор, в работу включается генератор, подавая на реле уже выпрямленное напряжение. Под действием него якорь устройства притягивается к сердечнику, размыкая контакты. Лампа при этом должна гаснуть.

Проверить реле самостоятельно несложно. Для этого достаточно отсоединить от него оба провода и замкнуть их между собой. Запускаем двигатель и смотрим на сигнальную лампу. Если она не горит, производим замену реле.

Несколько полезных советов

Чтобы избежать проблем, связанных с неисправностью электрической цепи зарядки аккумулятора, воспользуйтесь следующими советами.

1. Почаще обращайте внимание на панель приборов автомобиля. Так вы будете знать не только о состоянии зарядки АКБ, но и о работе других систем и механизмов.
2. Систематически проверяйте ремень генератора. От его состояния и натяжения зависит правильная работа всей бортовой сети при работающем двигателе. Обнаружив малейший дефект ремня, не тяните с его заменой.
3. Не ленитесь хотя бы раз в месяц проверять величину напряжения, подаваемого генератором на клеммы аккумулятора. При выявлении несоответствий с рекомендуемыми показателями проведите полную диагностику бортовой сети.
4. Периодически проводите визуальный осмотр состояния клемм аккумулятора и выводов генератора. Обнаружив их окисление, зачистите их мелкой шкуркой и обработайте жидкостью типа ВД-40.
5. Не допускайте попадания воды на генератор, АКБ и реле-регулятор. Она может спровоцировать короткое замыкание в электрической цепи. Мойку двигателя лучше поручить специалистам.
6. В ходе ремонта цепи зарядки аккумулятора избегайте использования запчастей, вызывающих сомнения в качестве.

Часто владельцы Ваз 2106 – 2107 задаются вопросом, почему не горит контрольная лампочка аккумулятора при включении зажигания. Это довольно распространенная проблема на классике. И практически каждый сталкивался с таким проявлением неисправности энергосистемы автомобиля.

И одно дело, если такая неисправность произойдет летом и в 100 метрах от дома. Гораздо опаснее такая поломка в морозы на загородной трассе, особенно ночью. Поэтому, нужно знать причины проблемы, а также способы ее устранения. Причин отказа лампочки несколько. Придется проверять все варианты, благо это не сложно. Достаточно базовых знаний в электрике.

Перегоревшая лампочка индикатор заряда батареи

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Лампочка индикатор заряда батареи Ваз

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа.

Читайте также:  Развальцовка тормозных трубок своими руками

Такое можно встретить на некоторых модификациях ВАЗ 2112, а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Причины из-за чего не горит индикатор

Крайне важно уметь самостоятельно выяснять причины проблемы, а также изучить способы её устранения. На самом деле причин, из-за которых лампочка отказывает, бывает немало. Проверить, однако, придётся все варианты, чтобы прийти к единственно верному решению.

Как правило, начальных знаний автоэлектрика бывает достаточно, чтобы осуществить проверку. Как и было сказано выше, причин бывает несколько, но делятся они на две категории: безобидные и опасные.

К опасной причине, требующей незамедлительного ремонта, относится неисправность цепи или её обрыв. Что касается безобидных причин, то это банальное перегорание лампочки, разрядка аккумулятора и т.д.

Разрядившаяся аккумуляторная батарея

Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Исправная аккумуляторная батарея

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Таким образом, банальная на первый взгляд причина, может указать на испорченный автомобильный генератор, который выполняет много полезных функций. Очевидно, что следует провести доскональную диагностику, найти причину и устранить её.

ВАЗ 2114 горит лампа аккумулятора

Аккумулятор автомобильный рассчитан на постоянную подзарядку и не является полностью независимым компонентом электроцепи.

Если на ВАЗ 2114 горит лампа аккумулятора, то это игнорировать крайне не рекомендуется. В нормальном режиме лампа аккумулятора загорается лишь при запуске двигателя, потом она тухнет. Загорается она для того, чтобы показать свою работоспособность. Тухнет же она при нормальном режиме подзарядки АКБ, когда на нее подается ток от раскрутившегося генератора. Если лампа не тухнет, а горит ярко, или в половину накала, то это говорит о серьезной неисправности. Ехать с горящей лампой далеко нельзя, так как есть риск полностью посадить заряд АКБ, и тогда автомобиль заглохнет. Поведение этой лампы уже само по себе может сказать многое. Она может загореться сразу, или загораться периодически. Тусклый свет говорит о подаче тока, но батарея при этом не заряжается, хотя генератор все равно может покрывать потребность бортовых потребителей — при этом заряд просто будет стоять на месте.

Автолюбитель, увидев горящую лампочку, зачастую покупает новый генератор и сразу ставит его вместо старого. Но лампочка все так же может гореть и дальше. В первую очередь нужно просто проверить контакты на окисление, ведь плохой контакт препятствует прохождению тока. Лишь зачистив контакты и хорошо их затянув стоит переходить к генератору, если проблема не исчезла. Не лишним будет также заглянуть в блок предохранителей, разобраться в котором можно по схеме на его крышке.

Монтажный блок или блок предохранителей автомобиля ВАЗ 2114 — первое место которое необходимо проверить в случае загорания лампы аккумулятора.

Типичной причиной, по которой не тухнет лампочка аккумулятора, является вышедший из строя регулятор напряжения. Устанавливаемый на ВАЗ 2114, как и на ряд других автомобилей ВАЗ, генератор 94.3701 должен выдавать напряжение 13,7-14,3 В. Если оно ниже, тогда аккумулятор не заряжается совсем, хотя потребители тока могут работать при этом без участия АКБ. Собственное внутренне сопротивление батареи не дает току с малым напряжение пополнять заряд.

Читайте также:  Рейтинг лучших малолитражных автомобилей: обзоры, характеристики, фото, видео

Снятие регулятора напряжения с автомобиля ВАЗ 2114. Данный блок не ремонтируемый, и в случае его выхода из строя — он заменяется целиком.

Еще одной причиной ярко горящей лампочки аккумулятора либо её тусклого света может быть несправный диодный блок генератора. Один перегоревший диод может либо снизить напряжение, либо прекратить его подачу полностью. Диод пропускает ток лишь в одну сторону, предохраняя тем самым обмотку генератора от замыкания. Поступающий в обмотку ток через неисправный диод может оплавить обмотку, что в свою очередь может привести даже к взрыву самой батареи. Проверить диод можно либо омметром, либо лампочкой. Сопротивление его должно составлять бесконечность и несколько Ом, в каждом из вариантов подключения мультиметра. Исправляется поломка пайкой аналогичного диода, либо заменой всего блока. В зависимости от модели генератора делается это либо совсем просто, либо с довольно ощутимой разборкой самого генератора.

Нередко причиной разряда аккумуляторной батареи является также обрыв обмотки в генераторе. Тогда на ВАЗ 2114 горит лампа аккумулятора ярко, постоянно. Если же обмотка замкнула, то генератор издает характерный вой, громкий и неприятный. Такой генератор использовать нельзя, следует сразу его снять. Обмотку проверяют в обоих случаях тестером либо омметром. В случае нахождения проблемы меняется всё полностью. Примерно тот же эффект, что и обрыв обмотки, вызывает отпайка контактов обмотки возбуждения от колец. В таком случае также меняют весь ротор, целиком.

Вообще генератор являет собой механическое устройство, которое находится в постоянном движении. Если стартер запускается лишь на короткий период, то генератор работает все время, пока работает сам двигатель. Таким образом, износ его составляющих это лишь вопрос времени. Обычно быстрее всего изнашиваются щетки, и тогда просто пропадает контакт. Реже изнашиваются подшипники, тогда вал крутится с усилием, иногда заклинивает полностью. С заклинившим валом ехать на автомобиле, конечно же, нельзя.

Зачастую причиной горящей лампочки аккумулятора является неисправный генератор, однако никогда не стоит исключать таких банальных вариантов как перебитый кабель, либо перепутанные провода на самой панели приборов. Случаи неправильного подключения лампочки имеют место быть. Ориентироваться можно также на показатели напряжения на бортовом компьютере «четырнадцатки» — там можно наблюдать точное значение вырабатываемого генератором напряжения.

Читайте так-же, другие обзоры

• Горит лампа аккумулятора ВАЗ 2115 Из статьи вы узнаете, что делать, если в автомобиле ВАЗ 2115 загорелась лампа зарядки аккумулятора. …

• Какой аккумулятор ВАЗ 2113 лучше В статье мы попытаемся найти ответ на вопрос владельцев автомобиля ВАЗ 2113 — какой лучше всего аккумулятор использовать в автомобиле. …

• Какой аккумулятор для ВАЗ 2112 выбрать? Прочитав нашу статью, проблема с выбором новой аккумуляторной батареи для автомобиля ВАЗ 2112 решиться сама собой. …

Перегоревший предохранитель

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке.

Монтажный блок предохранителей Ваз 2107

Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Лампочка может перегорать из неисправной электрической цепи

Проблема с цепью, питающей лампочку аккумулятора, может вызываться несколькими причинами. Рассмотрим все.

Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов. За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.

Схема электроцепи Ваз 2107

Читайте также:  Пежо 308 замена антифриза своими руками

Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет. Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.

Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.

Неисправность цепи

Причиной не горящей лампочки, может быть проблема с цепью, питающей ее. Тут имеется несколько нюансов:

• Неполадки с контактами . Довольно часто возникающая проблема. Обычно проявляется после зимы. В холодное время года на разъемах скапливается влага, которая вызывает образование окислов. Контакт становится значительно хуже, в результате, лампочка перестает работать. Обычно, такая проблема проявляется крайне нестабильно. Один раз она не загорается, в другой работает, как обычно. Почистите все разъемы, и обработайте их пластичной смазкой, предназначенной для этого;
• Обрыв цепи . Для выявления проблемы нужно с помощью мультиметра проверить цепь. Возможно, где-то произошел обрыв. Найдите неисправный участок, и замените его;
• Проблема с реле . Некоторые модели автомобилей имеют реле, отвечающее за работу лампочки заряда аккумулятора на панели. При отказе этого реле лампа не загорится. Для проверки с помощью мультиметра замеряют напряжение на положительном выводе реле. При проблеме с генератором напряжение будет меньше 6 В, при более высоком напряжении неисправно реле. Его нужно заменить. Детально об этом, мы написали статью «Как проверить реле регулятора генератора?».

Неисправно реле предохранителей

Ещё один вариант проблемы – неисправность в реле. Некоторые автомобильные модификации оснащены реле с контролем лампочки заряда АКБ на щитке приборов. Как только отказывает реле, не работает и индикатор.

Реле предохранителей Ваз 2107

Чтобы протестировать реле, следует вооружиться мультиметром. Им замеряют ток на положительном выходе реле. Если напряжение меньше 6в, то явно налицо проблемы с генерирующим устройством. Если значение ещё выше, то неисправно реле. Он нуждается в замене.

Таким образом, узнать причину, почему не горит лампочка аккумулятора, крайне важно для наладки индикатора и защиты автомобиля от более серьёзных неисправностей.

Проверка предохранителей Ваз 2106 – 2107 мультометром

Как проверить предохранитель в машине мультиметром нужно знать ещё и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схема нуждается в более доскональной проверке. Обычно выход его из строя виден невооружённым глазом, но в некоторых случаях обрыв можно обнаружить только после инструментальной проверки. Для этого используют автомобильный тестер или даже простой вольтметр для измерения постоянного тока.

1. Прикладываем щупы к предохранителю.
2. Далее, с помощью нехитрых манипуляций, мы расплавляем проводок внутри предохранителя. Следовательно, из рабочего предохранителя мы сделали нерабочий. Что же не сделаешь ради хорошей статьи!? :-). Опять прикладываем щупы к предохранителю и смотрим на поведение мультиметра.
3. Сопротивление бесконечно большое, никакого звукового сигнала типа «пип» мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

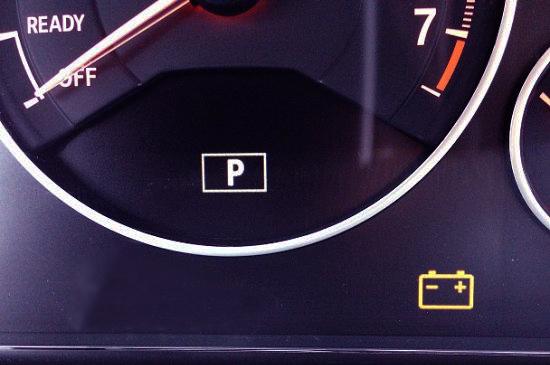

Значок аккумулятора в норме загорается на панели приборов «Рено» сразу после включения зажигания и перед запуском двигателя, как только напряжение начало подаваться в сети, и гаснет сразу после запуска мотора.

Если значок АКБ на вашем Рено не гаснет или загорается во время движения автомобиля, это говорит о неисправности в системе подачи напряжения в бортовой сети. Нужно разбираться в причинах поломки.

Что означает загоревшийся на «Рено» значок аккумулятора

Некоторые владельцы «Рено» полагают, что значок аккумулятора сообщает о разряженной или неисправной (старой, плохой) батарее. Мол, указывает на необходимость зарядки / замены АКБ. Но на самом деле контрольная лампа и необходимость зарядки (замены) аккумулятора не связаны.

Единственная причина, по которой на «Рено» загорается значок аккумулятора – из бортовой сети автомобиля пропало напряжение. Генератор перестал питать током сеть, и поддержание всех электрических опций в машине происходит за счет аккумулятора.

А вот по какой причине генератор перестал вырабатывать ток, предстоит выяснить специалистам.

В случае внештатного загорания лампы, или если значок АКБ вспыхивает и гаснет несколько раз подряд, владельцы «Рено» должны немедленно отправляться к автоэлектрикам. Потому что пока значок аккумулятора мигает как новогодняя елка, генератор не дает ток, питание сети происходит от АКБ и тот разряжается. В какой-то момент уровня заряда батареи не хватит на то, чтобы запустить двигатель.

Вы рискуете остаться посреди маршрута и добираться дальше на буксире или эвакуаторе.

Поэтому с выяснением причин неисправности лучше не откладывать.

Почему загорается контрольная лампа АКБ на «Рено»

Перечислим наиболее вероятные причины ситуации, когда значок аккумулятора не гаснет после запуска двигателя или загорается, когда ваш «Рено» находится в движении:

ослаблен/изношен ремень генератора

В этом случае ремень может проскальзывать, напряжение не передается, загорается лампа. О такой неисправности скажет характерный шум (визг) из подкапотного пространства.

Навесное оборудование, в том числе ремень генератора, должно быть исправным: ремень должен быть натянут достаточно, не иметь «зазубрин» и лохматых краев.

Решение проблемы – проверить и при необходимости подтянуть ремень генератора. Если ремень изношен – заменить.

окислились контакты, повредилась проводка

Бывает, что причину, по которой генератор перестает вырабатывать ток, нужно искать снаружи – в окислившихся контактах, поврежденной или сгнившей проводке.

Причина может быть в естественном износе, ошибках во время проведения ремонтных работ, повреждении изоляции, из которой к медной сердцевине провода добралась соль, и т.п.

В таком случае лампочка аккумулятора будет то гореть, то гаснуть – цепь передачи тока от генератора будет то обрываться из-за вибрации кузова, например, то снова восстанавливаться.

Поэтому при загоревшейся контрольной лампе аккумулятора на «Рено» нужно в первую очередь проверить чистоту контактов проводов генератора и клемм аккумулятора, при необходимости – зачистить их наждачной бумагой или другими подручными средствами. А если есть возможность проверить фактическое напряжение генератора и АКБ с помощью мультимера – сделать и это.

генератор неисправен, требует ремонта/замены

В случае, когда проблема неисправности прямо связана с исправность работы генератора, поиск причин надо начинать с самых простых – проверить исправность предохранителей.

Также генератор может выйти из строя из-за неисправного реле-регулятора напряжения. В этом случае контрольная лампа аккумулятора (падения напряжения в бортовой сети) будет гореть даже при повышении оборотов двигателя.

Самая распространенная причина, по которой генератор перестает нормально работать – его щетки или контактные кольца коллектора выработали свой ресурс.

щетки износились

Если щетки старые или постоянно трутся о контактные кольца, их высота уменьшается, что напрямую отражается на работе генератора.

С такой неисправностью можно попытаться справиться, почистив щетки генератора. По крайней мере до сервиса диагностики получится доехать.

Если после добавления оборотов двигателю загоревшийся значок аккумулятора на «Рено» тухнет, это аргумент в пользу того, что причину стоит искать в изношенных щетках генератора. Проблема решается заменой щеток.

контактные кольца коллектора вышли из строя

Что касается контактных колец, со временем выработки ресурса усилие пружин, которые прижимают щетки генератора к кольцам, падает, и контакт в этой зоне между деталями становится недостаточным.

Или щетки не достают до контактных колец. Или из-за попавшей грязи щетки зависают в гнездах держателя. В любом случае, контакт нарушен, и генератор не может дальше вырабатывать энергию.

Но, так как для поиска и диагностики причин неисправности все равно придется разбирать генератор, не забудьте проверить исправность всех его деталей, включая подшипники – возможно, они нуждаются в замене тоже.

• О том, почему на “Рено” загорелся значок Check Engine, узнаете здесь
• Почему горит значок ABS на “Рено”, мы писали здесь.
