Электро турбина на авто. Возможно ли это? Можно ли сделать своими руками. Только реальная правда

Устройства такого плана называют механическими по тому, что привод от коленчатого вала двигателя. Этим они отличаются от других систем нагнетания воздушной массы в цилиндры.

Особенности работы механического нагнетателя

Устройство по принципу работы схоже с турбокомпрессором. Он аналогично турбинам осуществляет целый список связанных между собой функций. Устройство затягивает воздух снаружи, осуществляя процесс его сжатия с последующее нагнетанием во впускную двигательную систему. Втягивается воздух благодаря созданному внутри коллектора разрежению. Для осуществления нужного уровня давления нагнетателям такого типа нужно вращаться на повышенных оборотах, опережая мотор. Нагнетается воздух во впуск благодаря разнице в давлении в системе.

Сжимаемый при помощи устройства воздух характеризуется увеличением температуры во время сжатия. Это приводит к понижению плотности, а итогом этого будет сниженный уровень давления. Механическую систему оснащают промежуточным охладителем для разрешения данной проблемы. Охладитель является воздушным или жидкостным радиатором, качественно охлаждающим сжатые воздушные массы после прохода устройства.

Особенности привода компрессоров

Механический нагнетатель воздуха для автомобиля с ДВС в конструктивном плане может иметь определенные отличия в сравнении с другими похожими решениями. Главное различие от схожих систем в основном является выступающая система его привода.

Приводное устройство нагнетателя может быть таким:

• система прямого привода, с которой описываемое устройство обладает креплениями для прямого соединения с фланцем коленчатого вала;
• зубчатые или плоские ремни ременного привода;
• привод, базирующийся на цепном приводе;
• зубчатая передача, под которой подразумевают редуктор цилиндрического типа;
• электропривод, подразумевающий наличие отдельного электрического двигателя.

Разновидности

Теперь стоит рассмотреть каждую из разновидностей механического типа более детально.

Современные транспортные средства могут оснащать разнообразными вариациями компрессоров.

Читайте также:  Тюнинг салона ВАЗ 2112 своими руками

Широкое распространение получили 3 основных типа устройств:

• кулачковый;
• винтовой;
• центробежный;

Кулачковый тип

Такой механический нагнетатель является одной из первых разработок. Его начали устанавливать на транспортные средства с самого начала прошлого столетия.

На сегодня, реализуется данная конструкция таким образом, что компрессор оснащается парой роторов. Они могут обладать тремя или четырьмя кулаками, вращающимися встречно друг другу.

Кулаки располагаются таким образом, чтобы размещаться спирально по всей длине вышеупомянутых роторов. Угол закручивания данных элементов побирается с целью обеспечения наиболее эффективного процесса нагнетания воздуха с учетом возникающих параллельно этому потерь. Общая конструкция и принцип действия кулачкового варианта схожи с шестеренным масляным насосом, устанавливаемый смазочную систему ДВС.

Оказывающийся в нагнетателе воздух ловится кулаками ротора, перемещается в кулачковом пространстве и между стенками нагнетателя. В процессе он сжимается, а после этого начинается процесс нагнетания воздуху во впуск. Таков принцип называют нагнетанием внешнего типа. Такие компрессоры выделяются тем, что в большом темпе реализует необходимое давление.

Фиксируется и рост вышеуказанного давления одновременно с увеличением частотности вращения коленчатого вала транспортного средства.

Иногда кулачковый агрегат способен создать очень сильное давление, превышающее необходимый уровень. Как результат – образование воздушных пробок в канале нагнетания и ухудшение эффективности давления, что становится причиной общего снижения мощности силового агрегата во множестве рабочих режимах. Во избежание столь нежелательных последствий, в процессе использования агрегатов механического типа в обязательном порядке реализуют дополнительные меры по контролю и регулированию давления.

Вышеуказанное давление регулируют 2-мя распространёнными методами:

• Первый из них подразумевает регулирование давления посредство выключения агрегата. По большей части такой метод осуществляют посредством муфты электромагнитного типа;
• Второй вариант подразумевает пуск воздуха на этапе непрерывной работы устройства. Воздушную массу пускают посредством перепускного клапана;

Сейчас решения наддува механического типа оснащают схемами регулировки так. Комплексный вариант включает в себя входные датчики давления наддува и во впуске, электронные управляющие блоки и т.д.

Читайте также:  Тюнинг салона Лада Гранта своими руками

Одновременно с этим прибегают к многочисленным механизмам исполнения. К ним относятся модули привода перепускного клапана электромеханического типа, муфтовый электрический магнит и прочие элементы. Нагнетатели рассматриваемого типа преимущественно дорогие. Такое положение дел обуславливается допусками недостаточных размеров на этапе производства.

Решения такого плана характеризуются повышенными требованиями к стерильности поступающего внутрь воздуха. В независимости от уровня или типа загрязнений или посторонних предметов внутри системы, чувствительный агрегат может быть легко выведен из строя.

Устройства данной разновидности характеризуются солидным весом, а также большой шумностью во время их работы. Производителями эффективно используется большое число мер для подавления шума, начиная от конструктивных корпусных особенностей и заканчивая использованием резонаторов, демпферов и прочих.

Винтовой тип

Нагнетатели винтового типа представляют собой конструктивно схожие решения с ранее рассмотренной вариацией.

Рассматриваемый сейчас агрегат включает 2 ротора-шнека определенной формы. Один из них обладает характерными выступами, а второй выемками-канавками. Эти элементы имеют форму, близкую к конической форме, а камера для воздуха между ними имеет меньшие размеры. Это будет заметно, если присмотреться к длине роторов. Поступающие смеси наружных газов захватываются шнеками, а после перемещаются и сжимаются. Процесс сжатия осуществляется при помощи шнекового вращения.

Последний этап процесса подразумевает нагнетание компрессированного воздуха. Главное отличие рассматриваемого устройства от кулачковой разновидности заключается в обеспечении внутреннего нагнетания. Воздух будет нагнетаться между шнеками, а это позволяет сделать эффективнее.

Центробежный тип

В случае центробежных разновидностей нагнетание воздуха реализовано по принципу, напоминающему принцип работы турбокомпрессора. Основывается агрегат на рабочем колесе-крыльчатке. Оно вращается с весьма и весьма большой скоростью, а по числу оборотов способно достигнуть отметки в пятьдесят или шестьдесят оборотов в минуту.

Принцип работы центробежного решения заключается в том, что поступавший воздух засасывается устройством в пространство внутри колеса. Центробежная сила воздуха перемещается по лопастям, а воздух из колеса выходит уже на больших скоростях, но уже характеризуется низким давлением.

Читайте также:  Тюнинг салона ВАЗ 2113 своими руками

Именно в процессе выхода оттуда воздух будет проходить по диффузору, имеющему целый ряд лопаток стационарного типа, располагающихся вблизи колеса-крыльчатки. Потоки воздуха на огромных скоростях после прохода через диффузор проходят процесс по преобразованию и превращения высокоскоростные потоки воздуха в низко-скоростные, но теперь уже с высоким уровнем давления.

Важно упомянуть, что такой вариант устройства является наиболее распространённым среди всех механических решений. Очень распространён такого типа механический нагнетатель на ВАЗ, и других, относительно доступных автомобилях. К главным преимуществам можно отнести компактность, малую массу, рабочую эффективность, взвешенную стоимость, а также широкий спектр различных вариаций крепления на моторе.

Минусами таких вариаций являются: сильно выраженная зависимость их мощности и скорости вращения коленчатого вала. Производительно стараются учитывать и эти недостатки, пытаясь их исправить.

Максимальное число отношения привода передаточного типа требуется для работы двигателя при низких оборотах. Минимальный уровень отношения задействуют в случае режима работы при скоростных оборотах.

Благодаря целому ряду конструктивных свойств нагнетатели первых типов устанавливаются на транспортные средства для обеспечения хороших динамических показателей при разгоне, в то время центробежные решения лучше всего справляются в случае работы мотора при пиковых нагрузках и максимальных показателях скорости.

Механические компрессоры в автомобилях

Такие устройства весьма востребованы как в случае дорогих автомобилей серийного производства, так и в случае спортивных машин. Нагнетатели активно задействуют в тюнинге авто.

Большую часть автомобилей спортивного типа оборудуют именно такими нагнетателями или комплексными решениями, включающими в себя сразу и механический агрегат и турбокомпрессор.

Стоит отметить и то, что наиболее массовые автомобили, в особенности среднего класса, оснащают компрессорами описанных выше типов крайне редко.

Самодельный приводной нагнетатель на ВАЗ своими руками

Одной из возможностей продлить жизнь старому автомобилю, например любому ВАЗ 2107, 2106, 2114, 2112, является его тюнинг. Конечно, речь в данном случае идет не об установке новых дисков и чехлов, а в первую очередь о повышении мощности двигателя. И один из самых простых и вполне доступных вариантов обеспечения этого – установить на мотор механический нагнетатель своими силами.

Механический нагнетатель на ВАЗ – за и против

Чем больше мотор и чем больше в нем цилиндров – тем выше его мощность. Таков самый первый вывод при наблюдении за моторами и машинами. Но это не всегда именно так. Чем больше топлива сгорает в цилиндрах двигателя, тем большую мощность он способен показать. Но объем цилиндров конечен, а мощность хочется иметь повышенную. Вот в этих случаях на помощь приходит механический нагнетатель воздуха .

Принцип его действия чрезвычайно прост и работает на любых автомобилях, в том числе семейства ВАЗ 2107, 2106, 2114, 2112 – он обеспечивает подачу дополнительного воздуха в мотор, в результате чего:

• увеличивается продувка цилиндров, и они лучше освобождаются от остатков сгоревшего топлива;
• в цилиндры мотора попадает больше топлива, что обеспечивает получение большей мощности;
• повышается степень сжатия, что также дает прирост мощности.

Такой подход практически похож на режим турбо, применяемый на дизелях. Только там для этих целей используется турбонагнетатель, приводимый в действие выхлопными газами, а в этом случае – механический нагнетатель воздуха, который ремнем связан с коленвалом двигателя. Такой подход гораздо проще, подача воздуха зависит от оборотов двигателя, чем они выше, тем его поступает больше; а также не требует обеспечения режимов работы турбины и может быть выполнен своими руками на любом автомобиле ВАЗ.

Стоит учесть, что если механический нагнетатель ставится на инжекторную машину ВАЗ, то потребуется изменение прошивки. Однако подобную доработку можно сделать и для карбюраторного авто, только в этом случае, скорее всего, придется менять жиклеры в карбюраторе и регулировать угол опережения зажигания.

Не стоит забывать, что вами производится форсирование двигателя ВАЗ, будь то любая его модель 2107, 2106, 2114, 2112, работа должна выполняться комплексно, и только тогда возможно получение ожидаемого результата. Однако это не такая уж и большая плата за прирост мощности.

Как установить воздушный нагнетатель своими руками

Существует несколько подходов, позволяющих установить механический нагнетатель воздуха на автомобили семейства ВАЗ своими руками. Это изготовление самим такого устройства, обеспечивающего режим турбо или форсирование двигателя, или использование готового КИТ-набора.

Самодельный нагнетатель на ВАЗ

При таком подходе определяющим будет механический нагнетатель воздуха. Именно от него зависит вся будущая конструкция. Главное – найти соответствующий требованиям воздушный нагнетатель от импортного автомобиля, или придется использовать самодельный. Возможно и такое, причем в этом случае применяются подходящие детали и узлы от совершенно неожиданных устройств, например, пылесоса.

Здесь надо учесть, каким образом будет изменена топливная и охлаждающая система автомобиля, какие изменения необходимо внести в его управление и как это осуществить, какое давление окажется допустимым для безопасной работы мотора, при реализации с помощью подобного устройства режима турбо.

Даже приведенный далеко не полный перечень вопросов показывает, что изготовить самодельный воздушный нагнетатель на ВАЗ любого семейства, хоть 2107,2106, хоть 2114, 2112, достаточно сложно, но возможно. Примером может послужить фото, показывающее, что такая работа успешно выполнена. Правда, это не ВАЗ, но важен сам факт – изготовить самодельный воздушный компрессор, в котором его приводной узел подсоединен к коленвалу двигателя, – возможно.

Приводной нагнетатель своими руками – из КИТ-набора

Да, есть в продаже такие комплекты, позволяющие своими руками реализовать режим турбо в автомобилях ВАЗ 2107, 2106, 2114, 2112. Как правило, он включает в себя все нужное для сборки и установки подобного устройства на автомобиль – сам компрессор, ремни, приводной узел, кронштейны и воздуховоды. Что собой представляет подобный комплект, позволяет понять приведенное фото.

Главное достоинство подобного подхода по реализации режима турбо на своей машине – простота и полная адаптация технических решений под конкретный вариант – 2107, 2106, 2114, 2112. Как правило, изготовителями КИТ-наборов являются китайские производители, что обеспечивает их достаточно приемлемую цену.

В качестве достоинств реализации режима турбо таким образом, стоит отметить его заточенность именно на автомобили ВАЗ той или иной модели (2107, 2106, 2114, 2112). К преимуществам подобного подхода следует также отнести то, что при некоторых условиях, когда уровень создаваемого дополнительного давления не больше половины бара, не требуется вмешательства в топливную систему автомобиля .

Расписывать порядок реализации режима турбо из подобного набора нецелесообразно, в каждом из них есть своя инструкция по сборке. К недостаткам можно отнести страну-изготовителя, но здесь уж как повезет. Как выглядит автомобиль после доработки и как ее выполнить, дополнительно поможет понять

Один из доступных автолюбителям способов форсировать мотор старого автомобиля и придать ему новую жизнь – поставить нагнетатель воздуха. Эту работу можно выполнить и своими руками, если использовать имеющиеся в продаже КИТ-наборы на автомобили ВАЗ.

http://znanieavto.ru

Если немного забежать вперед по теме – то получается, что сейчас все турбированные двигатели используют механические компрессоры воздуха, у такого подхода есть много плюсов и много минусов. Но недавно многие компании стали задумываться над электро турбинами, которые не будут использовать отработанные газы авто, а также не будут иметь механических подключений и приводов, а нагнетать воздух будет электродвигатель, который будет «питаться» от бортовой системы …

Задумка неплохая! Ведь можно избежать многих минусов механических систем, особенно турбин которые работают от отработанных газов, такие как:

1) «Турбоямы»

2) Охлаждение турбины

3) Смазка моторным маслом

4) Расход масла

5) НУ и конечно же ресурс

Если подвести черту, можно понять что механические системы, далеки от идеала. Конечнокомпрессоры которые работают от приводов, будут надежнее. Однако и у них есть минусы, это тот же привод который использует для работы обычный ремень, который со временем изнашивается.

В общем, подумали разработчики и поняли, что механику можно заменить на электрику! Или нельзя?

Принцип строения

Принцип здесь прост – ставится мощный «вентилятор», который создает давление примерно от 0,5 атмосферы (а возможно и более). Запитан от электро системы автомобиля, он нагнетает в двигатель дополнительный кислород необходимый для увеличения мощности. С настройками подачи топлива, можно добиться существенного прироста – около 20 – 30 %.

Электро турбину стоит настраивать и на определенные обороты, например на холостых она должна работать медленнее, а на высоких оборотах соответственно быстрее. Получается чуть ли не идеальная система! Но в чем же подвох, где минусы? И знаете, они есть.

Минусы электрического варианта

Многие мои читатели думают – что сделать такую систему очень просто, нужно взять какой-нибудь кулер и вставить его в патрубок забора воздуха и вот оно счастье! Такие «чудо-кулеры» продаются, как правило в китайских интернет магазинах, про такие типы поговорим ниже.

Однако ребята тут не все так просто. В нормальном (на холостых) режиме, атмосферный двигатель 1,6 литра потребляет примерно 300 – 400 литров воздуха за час работы. А на больших оборотах скажем в 4000 – 5000 умножаем эту цифру на 4 – 5, то есть 1200 – 1600 литров. Просто представите этот объем! Если вычислить минутное потребление 300/60 = 5 литров в минуту, или 20 при больших оборотах.

Так вот – электро турбина должна увеличивать эту цифру, а не тормозить ее! Если вы поставите слабый двигатель, он не будет нагнетать нужное давление, а создаст эффект «воздушной пробки», то есть он своими лопастями будет тормозить приток воздуха в двигатель – мешать нормальному проходу.

А теперь представьте, какой нужен электрический вариант двигателя для нагнетания такого объема! Повторюсь для повышения производительности нужно хотя бы 6 – 7 литров воздуха на холостых, и 25 на высоких и это для 1,6 литрового варианта, для больших объемов нужно больше.

Если провести аналогию с немецкими производителями, то там применяется как минимум бесколлекторный 0,5 КВт электромотор, который вращается с бешенными оборотами, может достигать до 20 000 и его способности к давлению составляют от 1 до 5 атмосфер.

Для более мощных автомобилей, применяются более мощные двигатели до 0,7 КВт.

Как становится понятно штатный генератор может и не потянуть такое потребление электричества, поэтому его заменяют на более мощный, либо ставят дополнительный.

А как известно высокое потребление энергии просто тормозит генераторы, а значит и увеличивает торможение двигателя, что скажется на его отдаче, понижается КПД.

Однако, проведенные эксперименты выявили рост производительности, примерно на 20 – 30% это существенно. Но из-за сложности и дороговизны устройств, применение на автомобилях пока не имеет массового производства.

Например, механические компрессоры намного дешевле и производительнее. Иногда разница в цене может достигать 5 – 7 раз.

Пару слов о китайских электро турбинах

Буквально 2 года назад, «автоинтернет» просто взорвался от электрических турбин из Китая. Предлагалась небольшая «штуковина», которая устанавливалась в разрыв шланга воздухозабора, которая якобы нагнетала воздух с давлением в двигатель, обещанное увеличение мощности аж до – 15%! Сам двигатель представлял из себя непонятный кулер, ни потребление электричества, ни обороты, ни прокачиваемый воздух – показателей не было. Если разобрать его даже визуально, то становится понятно – что это кулер на подобии продвинутых компьютерных, ну что он может увеличить? НИЧЕГО! Так что просто не покупаем – это РАЗВОД.

Сейчас конечно на тех же китайских сайтах начинают появляться другие электро турбины, многие сделаны даже в форме улитки – аля механический компрессор. Но опять же нет ни показателей давления, ни потребления, ни перекачки воздуха. Думайте, прежде чем покупать. Смотрим познавательный ролик.

Можно ли сделать электро вариант своими руками

Гипотетически можно, причем многие такое устанавливают на свой автомобиль. Лично я также задумывался над установкой на свой авто, но цена меня остановила.

Вам нужно решить рад пунктов:

1) Однозначно установка мощного генератора, что на иномарку уже дорого.

2) Мощный и компактный электромотор, желательно бесколлекторный именно он отдает большие обороты при оптимальном потреблении энергии. Лично я видел такие для компактных моделей, однако мощностью от 0,5 Квт стоит также не дешево.

3) Крыльчатка и корпус. Также нужно сделать самому либо купить, для максимального нагнетания воздуха. Также непростая задача.

4) Ну и конечно стабилизатор или инверторы, для питания электромотора.

Задачи не простые, на некоторые иномарки нет мощных генераторов, так что сделать очень сложно!

Но многие умельцы, в гараж устанавливают на свои автомобили, прирост мощности действительно можно достичь до 20 – 30 %.

Причем многие ставят дополнительный датчик потребления воздуха в патрубок перед турбиной, он «видит» прокачиваемый объем и автоматически регулирует большую подачу топлива (подает значения в ЭБУ), для обогащения топливной смеси. Так что прошивка может и не понадобиться.

Если подвести итог, получается – электро турбина на авто, это возможно, даже скажу больше ее можно сделать своими руками, однако не все так просто и часто «игра не стоит свеч». Ведь вам нужно переделать не только электро систему автомобиля, но и систему подачи топлива, возможно нужна прошивка ЭБУ.

Источник

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Подписаться 1

Статья о работе автомобильного турбо нагнетателя: общая теория, принцип функционирования, плюсы и минусы. В конце статьи — видео о том, как дешево увеличить мощность машины.Статья о работе автомобильного турбонагнетателя: общая теория, принцип функционирования, плюсы и минусы. В конце статьи — видео о том, как дешево увеличить мощность машины.

Способы компрессии

За историю автомобилестроения конструкторы создавали различные устройства компрессии воздуха. Что-то осталось на страницах истории, что-то прошло через горнило усовершенствования и дожило до наших дней. Сейчас существуют четыре основных способа нагнетания воздуха в камеру внутреннего сгорания:

• механический наддув – производится за счёт работы коленвала и является прародителем всех остальных инженерно-технических решений;
• турбонагнетатель – нагнетатель воздушной смеси, который функционирует за счёт разницы давления компрессора и выхлопных газов;
• электрический турбонаддув – способ нагнетания воздуха электрическим компрессором;
• комбинированный наддув – устройство, совмещающее работу механического и турбо наддува.

Принципы работы автомобильного турбонагнетателя воздуха

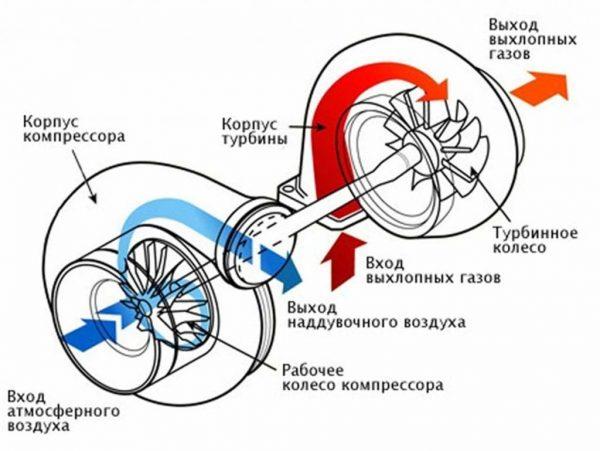

На фото схема работы турбонагнетателя воздуха

Между объёмом воздуха в цилиндрах двигателя и объёмом сжигаемого в камере внутреннего сгорания топлива существует прямая связь. При этом чем больше энергии имеют выхлопные газы, тем больший вращательный момент получают турбинные колёса и, соответственно, сам компрессор.

Особой проблемой при разработке турбонагнетателя является подбор материала, из которого он изготовлен. Турбинные лопасти вращаются со скоростью более десяти тысяч оборотов в минуту и могут разогреваться до тысячи градусов. Вопрос охлаждения отчасти решается за счёт поступления дополнительного воздушного потока.

Как правило, турбонагнетатель воздуха оснащён специальным лопастным кольцом, которое не только в состоянии сохранять фиксированное давление в массе отработанных газов, но и регулировать состояние этого потока. Иными словами, в настоящее время турбонагнетатели имеют функцию изменения внутренней геометрии турбины.

Объясним подробнее. Когда скорость вращения двигателя невелика и поток отработанных выхлопных газов низкий, турбина за счёт уменьшения своего поперечного внутреннего сечения повышает скорость потока отработанных газов, идущих на колесо. Если же обороты двигателя высокие, пропускная способность турбины увеличивается за счёт роста поперечного внутреннего сечения, и, следовательно, плотность потока пропускаемых через неё отработанных газов снижается.

При таком «разумном» управлении диапазон, в котором работа турбо нагнетателя является эффективной, существенно расширяется. Более того, вредные выбросы в атмосферу сокращаются, потребление топлива падает.

• Читайте технические характеристики BMW X7 с 4-мя турбинами

Плюсы и минусы турбонагнетателя воздуха в автомобиле

В чём достоинства турбонагнетателей

В отличие от ранних моделей механических наддувов, которые работали от коленвала и, следовательно, использовали часть мощности двигателя, работа турбонагнетателей использует по сути «дарёную» энергию выхлопных газов.

По этой причине турбо нагнетатели, безусловно, являются более эффективным инженерно-техническим решением.

Кроме этого, турбонагнетатель отличается более высокими мощностными характеристиками. С одного литра двигателя он может «выжать» до трёхсот лошадиных сил.

Если же говорить о коэффициенте полезного действия, то и тут работа турбо наддува идёт «в плюс»: с увеличением размера двигателя его КПД снижается из-за потерь на трение и понижением тепловой эффективности; следовательно, чем меньше размер двигателя (что как раз и даёт наличие турбо наддува), тем выше его КПД.

Недостатки турбонагнетателей

Недостатки у дано конструкции также присутствуют, и автовладельцу следует их знать.

1. На малых оборотах мотора турбо нагнетатель не слишком эффективен. Это естественно – низкое давление выхлопных газов не в состоянии «загнать» в камеру нужный объём воздуха.

   Данная проблема отчасти успешно решается за счёт функции изменения геометрии турбины в зависимости от интенсивности работы двигателя и плотности потока выхлопных газов.

2. Ещё один существенный «минус» — так называемый «эффект турбоямы», когда водитель газует, но в первый момент автомобиль на это как бы не реагирует. Читайте подробно, что такое турбояма и почему она возникает.

   Эффект вызван тем, что без жёсткой механической связи между мотором и компрессором неизбежно возникает несоответствие между эффектом работы компрессора и необходимой мощностью, которая задаётся водителем при нажатии педали газа. Инерция турбины вызывает «провал» оборотов двигателя.

   Специалисты борются с данным нежелательным эффектом, настраивая двигатель, используя дополнительный электрический наддув или установку второго турбонагнетателя.

3. После отключения турбины она не должна сразу останавливаться. Высокая скорость оборотов крыльчатки требует, чтобы после остановки автомобиля турбина проработала какое-то время на «холостых» оборотах и остыла. В противном случае устройство очень быстро приходит в негодность.

   Для того, чтобы этого избежать, турбонагнетатель снабжается турботаймером, который программируется на определённое время работы турбины вхолостую после остановки транспортного средства.

   Если же автомобиль «доведён» кустарным способом и оснащён турбиной без турботаймера, о её корректном охлаждении и остановке после того, как работа двигателя прекращена, придётся позаботиться самому автомобилисту.

4. Наконец, турбо нагнетатели – не самый дешёвый технический узел в автомобиле, поскольку требует большой точности работы и обладает такой функцией, как изменение геометрии турбины в зависимости от плотности потока отработанных газов.

Читайте также про особенности эксплуатации турбомотора

Особенности работы на бензиновых двигателях

Турбонагнетатель для бензиновых двигателей эффективен на двигателях впрыскового типа. Если возникает желание установить этот узел на карбюраторный мотор, это потребует целого ряда доработок — от корректировки уровня поплавковой камеры до замены жиклеров на большее сечения.

Если же устройство ставится на инжекторный двигатель, работы ограничатся просто новой прошивкой.

Турбонагнетатели доказали свою эффективность. Не зря ими оснащается большинство автомобилей спортивного класса. Данный технический узел применяют как на этапе производства автомобилей, так и в ситуации, когда автовладелец желает выполнить тюнинг авто. Высокий уровень КПД и ряд решений, найденных для устранения эффекта турбоямы, делают применение турбо нагнетателя наиболее эффективным на уровне остальных способов повышения давления в камере внутреннего сгорания.

Видео о том, как дешево увеличить мощность автомобиля:

• Статья по теме: Как ремонтировать турбокомпрессор

Принцип работы турбины

СодержаниеСкрыть Принцип работы турбины Выбор турбины для ВАЗ 2107 Видео: испытание тракторной турбины на ВАЗ 2107 Принцип действия и способы установки Установка компрессора на ВАЗ 2107 карбюратор Какие преимущества от установки компрессора? Об установке компрессора при помощи готовых КИТ-комплектов Как установить воздушный нагнетатель своими руками Самодельный нагнетатель на ВАЗ

Для повышения мощности двигателя нужно сделать подачу топливновоздушной смеси в камеры сгорания более интенсивной. Турбина врезается в систему выхлопа, приводится в действие струёй выхлопных газов и, используя энергию этих газов, увеличивает давление в силовом агрегате. В результате скорость поступления в цилиндры смеси увеличивается.

В обычных условиях двигатель ВАЗ 2107 имеет показатель сгорания бензина около 25%. После установки турбокомпрессора этот показатель заметно увеличивается, повышается КПД мотора.

Установка турбины позволяет сделать двигатель более мощным без увеличения расхода топлива

Выбор турбины для ВАЗ 2107

Различают два вида турбин:

• низкопроизводительные (давление наддува 0,2–0,4 бар);
• высокопроизводительные (давление наддува 1 бар и выше).

Установка турбины второго типа потребует серьёзной модернизации двигателя. Монтаж же низкопроизводительного устройства позволит обеспечить соблюдение всех регламентированных автопроизводителем параметров.

Перед турбированием двигателя ВАЗ 2107 потребуется:

1. Установка интеркулера. Воздух при использовании турбины нагревается до 700оС. Без дополнительного охлаждения может не только сгореть компрессор, но и повредиться сам двигатель.
2. Переоборудование карбюраторной системы подачи топлива в инжекторную. Слабый впускной коллектор карбюраторных двигателей не выдержит давления турбины и может разорваться. На агрегатах с карбюратором можно вместо полноценного турбирования установить компрессор.

В общем случае преимущества турбированного двигателя ВАЗ 2107 весьма сомнительны. Поэтому перед установкой турбины на снятый с производства автомобиль со скромными техническими характеристиками следует тщательно оценить целесообразность принимаемого решения. Гораздо проще установить на ВАЗ 2107 компрессор. В этом случае:

• в системе не будет избыточного давления, способного разрушить коллектор, подвеску автомобиля и др.;
• не потребуется установка интеркулера;
• не потребуется переоборудование карбюраторной системы в инжекторную;
• снизятся расходы на переоборудование-компрессор в комплекте стоит около 35 тыс. руб., что намного ниже стоимости турбины;
• на 50% увеличится мощность двигателя. Монтаж на ВАЗ 2107 компрессора гораздо проще, безопаснее и выгоднее установки полноценной турбины

Принцип действия и способы установки

Турбина на ВАЗ 2107 карбюратор, это вполне реально, если следовать рекомендациям, описанным ниже в статье.

• Монтаж турбины автоматически грозит установкой интеркулера, так как без него она сгорит вместе с движком. Поток воздуха, попадающий в камеру сгорания может достигать порядка 600°C и если он не будет надлежащим образом охлажден, последствия плачевны (см. статью “Последствия перегрева двигателя”). Для этого понадобится специальный радиатор, который устанавливается спереди стандартного или в иных частях, в зависимости от конструкции автомобиля;
• Опытные мастера категорически не рекомендуют устанавливать турбины на карбюраторный тип, только компрессор, так создаваемо внутри давление при неполадках может легко разорвать коллектор на куски, а ведь рядом и карбюратор. Для инжектора наоборот, турбо в самый раз, в виду иной системы впрыска. Правда вот с точки зрения экономии, далеко не самый лучший вариант, сильно дорого обходится;
• Все же если решились на турбину, тогда или переоборудуйте движок в инжекторный тип или просто купите новый с таким типом. Модельный ряд сейчас просто велик, были бы деньги.

Прочитайте, может пригодится:  Масляный фильтр имеет недостаток

Установка компрессора на ВАЗ 2107 карбюратор

Установка компрессора на семерку – это возможность увеличить эффективность нагнетания горячей смеси и соответственно повысить мощность двигателя. Наиболее популярным компрессором, который автолюбители и мастера ставят на Ваз 2107 – это ПК05D о котором пойдет речь. Почему именно он? Просто его характеристики отвечают наиболее оптимальным, а именно: избыточное давление воздуха всего 0,5 бар и это достигается при 6200 оборотов за минуту. Кроме этой решающей характеристики ещё один факт в пользу данного компрессора – при его установке не нужно вмешиваться в конструкцию поршневой группы, а это значит, что установка предельно проста.

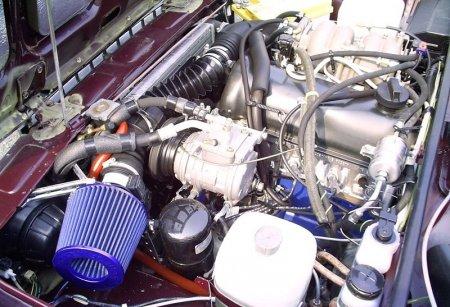

Установка компрессора на ВАЗ 2107 карбюратор своими руками вполне возможна без вмешательства специализированных мастеров. Естественно, предварительно, вам стоит ознакомиться с некоторыми особенностями этой процедуры, а также знать последовательность и порядок действий. Если вы волнуетесь о преимуществах компрессора, то поверьте, он давно используется для этих целей в семерках и за это время претерпел несколько существенных доработок, который сделали его ещё лучше и естественно эффективней. Последним новшеством стало существенное понижение шумовых характеристик агрегата, поэтому нагнетатель работает практически бесшумно.

ПК05D состоит из двух основных элементов, которые заслуживают вашего внимания и понятия. Первым является центробежное устройство, а вторым – мультипликатор высокооборотистый. Особенностью компрессора является отсутствие необходимости обслуживать его, а привод механизма проводится ремнём поликлинового типа от коленвала двигателя.

В конструкциях подобного рода мультипликатор делается на основе подшипников, которые после пробега около 50 тысяч километров следует заменять. То же самое касается ремня, потому что он также подвержен определенному износу, что само собой разумеется. Важно понимать, что для нормальной работы компрессора на ВАЗ 2107 карбюратор, нужно обеспечить подачу тосола (антифриза) или же моторного масла. Выше мы уже говорили про отсутствие необходимости изменять конструкцию силового агрегата, однако заменить вал генератора, коленчастый шкив и водяную помпу все же нужно. Дело в том, что теперь в них будет использоваться поликлиновый ремень, а не обычный. Где взять такой ремешок? Эксперименты показали, что вполне годится от Шевроле Нивы. Мы делали замеры, и после установки компрессора прирост мощности автомобиля составил порядка 50 процентов.

Порядок действий при установке компрессора на ВАЗ 2107 карбюратор: 1. Снимаем стандартный ремень генератора и демонтируем его крепление 2. Снимаем воздушный фильтр 3. Устанавливаем вместо заводских шкивов шкивы от автомобиля Niva Chevrolet 4. Монтируем кронштейн крепление компрессора, а также сам компрессор и ремень генератора согласно представленной ниже схеме. (втулки из комплекта нужно надеть на шпильки между креплением и компрессором) 5. Ставим гофрированный патрубок на входное отверстие компрессора и устанавливаем фильтр. 6. Монтируем на выходное отверстие компрессора патрубки (они должны соединится специальной трубой диаметром 60мм и длиной 50мм.) 7. Соединяем трубу 60мм с клапаном, ставим муфту, а также подводящий фланец в карбюратор. 8. Синим шлангом соединяем штуцер компрессора и штуцер карбюратора 9. Шланг для вентиляции картерных газов отсоединяем, а все остальные соединения фиксируем хомутами. 10. Последний пункт – это регулировка натяжения ремня генератора.

Вот и все действия по установке нагнетателя, теперь вы получили свой прирост 50 процентов мощности. Согласитесь, что эта процедура не такая уж и сложная, как может показать изначально.

Прочитайте, может пригодится:  Как правильно выбрать свечи зажигания

Какие преимущества от установки компрессора?

В настоящее время данная автомобильная деталь весьма популярна у тех, кто желает повысить характеристики двигателя на своём ВАЗ 2107. Дело в том, что компрессор способен нагнетать воздух на минимальных оборотах. Это обусловлено тем, что его привод осуществляется непосредственно от коленчатого вала самого двигателя. В результате компрессор может увеличивать количество поставляемого воздуха параллельно нарастанию оборотам карбюратора. Всё это приводит к повышению мощности двигателя.

Компрессор на инжекторный ВАЗ 2107

Данные системы представляют собой полноценные наборы, которые включают в себя компрессор, а также всё необходимое для того, чтобы обеспечить его совместную деятельностью с двигателем ВАЗ инжектор. КИТ-комплекты бывают двух типов.

Первый из них представляет собой самодельную систему, которая изготавливается кустарным методом с использованием б/у компрессоров, снятых с машин иностранного производства и адаптированных для установки на двигатели марки ВАЗ 2107.

Второй из вариантов подразумевает применение китайских КИТ-комплектов, собранных в заводских условиях. Их преимущества перед системами, изготовленными вручную заключается в большей надёжности и привлекательной цене. Кроме этого стоит отметить, что адаптируется на автомобилях ВАЗ такой компрессор и всё прилагающееся к нему намного проще, ведь изготавливается он специально для двигателей 2107. Помимо этого КИТ-комплекты отличаются своей простотой. В результате практически каждый владелец машины, обладающий хотя бы начальными знаниями её устройства, способен установить компрессор без посторонней помощи.

Стоит отметить, что на рынке можно приобрести, как действительно заводской КИТ-комплект, на который распространяется гарантия, так и более дешёвый образец. За стабильность работы такой системы никто не поручится.

Как установить воздушный нагнетатель своими руками

Существует несколько подходов, позволяющих установить механический нагнетатель воздуха на автомобили семейства ВАЗ своими руками. Это изготовление самим такого устройства, обеспечивающего режим турбо или форсирование двигателя, или использование готового КИТ-набора.

Самодельный нагнетатель на ВАЗ

При таком подходе определяющим будет механический нагнетатель воздуха. Именно от него зависит вся будущая конструкция. Главное – найти соответствующий требованиям воздушный нагнетатель от импортного автомобиля, или придется использовать самодельный. Возможно и такое, причем в этом случае применяются подходящие детали и узлы от совершенно неожиданных устройств, например, пылесоса.

Здесь надо учесть, каким образом будет изменена топливная и охлаждающая система автомобиля, какие изменения необходимо внести в его управление и как это осуществить, какое давление окажется допустимым для безопасной работы мотора, при реализации с помощью подобного устройства режима турбо.

Даже приведенный далеко не полный перечень вопросов показывает, что изготовить самодельный воздушный нагнетатель на ВАЗ любого семейства, хоть 2107,2106, хоть 2114, 2112, достаточно сложно, но возможно. Примером может послужить фото, показывающее, что такая работа успешно выполнена. Правда, это не ВАЗ, но важен сам факт – изготовить самодельный воздушный компрессор, в котором его приводной узел подсоединен к коленвалу двигателя, – возможно.

Источники:
