Тюнинг автомобиля ВАЗ 2106 своими руками – распространенное явление. На дорогах России и стран СНГ можно часто встретить авто с уникальным дизайном. Многие водители выполняют переделки своими руками. Таким способом они в полной мере реализовывают творческие идеи по улучшению дизайна и ходовых характеристик машины.

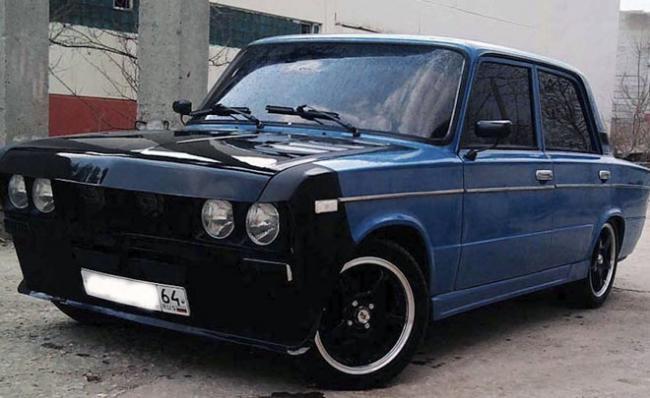

Внешний тюнинг

Выполнение тюнинга кузова ВАЗ 2106 включает в себя действия, направленные на улучшение и придание спортивного вида авто.

Существует три вида тюнинга автомобильной советской классики:

Первый направлен на придание машине спортивного дизайна и увеличение мощности мотора авто.
Второй подразумевает тюнингование шестерки «под старину», на машину ставится большое количество хромированных деталей, модель окрашивается в сдержанные тона (часто можно встретить ВАЗ 2106, окрашенный в два цвета).

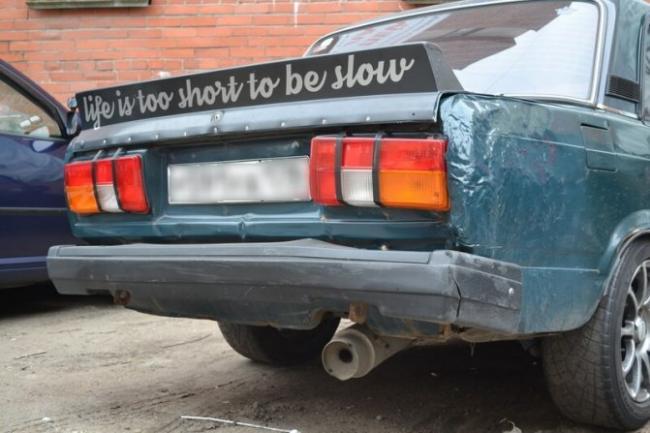

Третий вид тюнинга – искусственное «старение» ВАЗ 2106, или создание «боевой классики».

Водители в этом случае ухудшают внешний вид машины, окрашивают ее «под ржавчину» или используют заведомо «прогнившие» детали. При такой переделке авто приветствуется только наличие одной целой фары, вмятины, сильная коррозия. При этом улучшаются ходовые характеристики ВАЗ 2106.

Отдельно стоит выделить тонировку стекол авто. До относительно недавнего времени по дорогам колесили машины с «наглухо» затонированными передними, боковыми и задним стеклами. В связи с ужесточением правил тонировки авто, тюнинг подобного плана на ВАЗ 2106 осуществляется следующим образом: стекла не тонируют «наглухо», а слегка придают им другой оттенок: это могут быть как яркие тона (желтый, розовый, зеленый, голубой), так и темные (серый или коричневый).

На днище авто устанавливают светодиоды, которые имитируют неоновую подсветку.

Колесные диски

Штампованные колесные диски, которые штатно устанавливаются на ВАЗ 2106, обладают высокой прочностью. Однако, их дизайн не устраивает водителей, которые тюнинингуют свой автомобиль. Наиболее бюджетный способ изменить внешний вид дисков – перекраска. Для этого используют краски ярких тонов и цветов. В зависимости от концепции тюнинга ВАЗ 2106, штатные штампованные диски могут окрашиваться в ярко-красный, желтый, оранжевый, зеленый или насыщенно-синий цвет.

Штампованные диски меняют на 15-16-дюймовые литые. Они придают машине спортивный вид, кроме того, дополнительные отверстия в таких дисках влияют на охлаждение тормозов автомобиля. К недостаткам относят их высокую стоимость и меньшую, по сравнению со штампованными дисками, прочность.

Чтобы установить на ВАЗ 2106 колесные диски большего диаметра, используют низкопрофильную резину. При неправильном подборе дисков колесо будет тереться о колесную арку, что приведет к возникновению опасных ситуаций, а вся грязь с колес будет попадать на корпус авто. Чтобы этого избежать и использовать диски больших диаметров, создают разварки (расширяют колесные арки, делают их более выпуклыми).

Читайте также:

Тюнинг ВАЗ 2107 — интересные идеи оформления и варианты улучшения машины своими руками (95 фото)

С помощью светодиодных лент монтируют подсветку колесных дисков, она может быть одноцветной (питание для светодиодов подается синхронно с запуском зажигания авто) и многоцветной переливающейся (в этом случае в салоне монтируют блок управления подсветкой). Светодиоды также запитываются из аккумулятора, но при помощи управляющей кнопки водитель может менять режимы подсветки колесных дисков.

Читайте также: Самостоятельное утепление капота транспортного средства: пошаговая инструкция

Обвесы

При выполнении спортивного тюнинга ВАЗ 2106 заводские бамперы меняются на пластиковые спортивные обвесы. Эти детали продаются в специализированных магазинах автомобильных запчастей. Но некоторые водители, используя стеклопластик, создают обвесы самостоятельно.

Монтаж и установка обвесов не представляет собой ничего сложного, при наличии креплений для установки детали на автомобиль. Обвес существенно меняет внешность ВАЗ 2106, придавая машине спортивную агрессию и элегантность.

Часто номерной знак впоследствии фиксируется на установленном обвесе. Для его подсветки в ночное время суток используют светодиодные ленты.

Фары

Штатные осветительные приборы ВАЗ 2106 светят относительно неплохо, тем не менее, и фары автомобиля подвергаются тюнингу.

Чтобы затюнинговать передние фары, используют специальные ксеноновые или галогенные лампочки с отражателями. В переднюю оптику монтируют светодиодные дневные ходовые огни.

Задние фары меняют на светодиодные. Они светят более ярко, что делает заметным автомобиль даже в условиях плохой видимости.

Внесенные изменения в световые приборы автомобиля потребуется согласовать с ГИБДД.

Капот

Тюнинг капота ВАЗ 2106 заключается в улучшении шумоизоляционных свойств детали. Для этого ее обклеивают специальными шумоподавляющими материалами и обрабатывают соответствующими растворами.

Читайте также:

ВАЗ 2105 тюнинг салона

На капоте монтируют дополнительные воздуховоды, которые, помимо практической, еще играют и эстетическую роль. В некоторых случаях деталь изготавливают специально для тюнингованного ВАЗ 2106 под заказ. На самодельном капоте будут выштамповки, отверстия дополнительных воздуховодов, улучшенный слой шумоизоляции, аэрография.

Двери

Тюнинг дверей ВАЗ 2106 может быть выполнен по-простому (перекраска и нанесение аэрографических изображений), а может быть креативным: вместо штатных дверей, будут установлены «ламбодвери», открывающиеся вверх.

При тюнинге шестерки на нижнюю часть дверей ставят светодиодные ленты, которые при открывании имитируют неоновую подсветку либо проецируют какое-либо изображение на асфальт.

Покраска кузова

Кузов автомобиля при выполнении тюнинга ВАЗ 2106 подвергается перекраске. Стандартный цвет меняют на яркий и запоминающийся оттенок. Часто корпус авто покрывают матовой или глянцевой краской, которая под разным освещением меняет свой тон.

Еще один вид тюнинга, связанный с перекраской машины, – нанесение аэрографических рисунков. Это могут быть как простые изображения в виде надписей, геометрических фигур или полос (наподобие тех, которые изображаются на спорткарах), так и сложные в виде детализованных изображений людей, животных, объектов стрит-арта.

Некоторые кузовные детали оклеиваются пленкой «под карбон». Такому тюнингу подвергаются двери, крышки капота и багажника, штатные бампера ВАЗ 2106. Пленка не только улучшает дизайн авто, но и защищает оклеенные детали от повреждений или возникновения дефектов.

Внешний тюнинг автомобиля будет эффектен только в том случае, если все будет проводиться в меру. Чрезмерно большое количество дополнительных элементов превращает авто в «гирлянду отсутствия вкуса».

Салон

Модернизация салона ВАЗ 2106 подразумевает смену приборной панели (либо доработку существующей), переделку салонной обшивки и установку новых сидений на более комфортные. Для этого используют кресла от Ford, Audi, BMW и других иномарок.

На приборную панель авто устанавливают подсветку из светодиодов, меняют и улучшают техническое оснащение: монтируют бортовой компьютер, навигатор, полноценную мультимедийную систему (в ее качестве часто выступает планшетный компьютер, имеющий доступ в интернет и подключенный к аудиосистеме машины).

Читайте также:

Тюнинг ВАЗ 2107: как поступают настоящие профессионалы?

Оформление кресел и салонной обшивки должно быть идентичным, в противном случае оформление внутреннего пространства машины будет негармоничным.

Ходовая

Доводка ходовой части машины – основной элемент тюнинга советской «автоклассики». В рамках улучшения совершенствуют трансмиссию авто, тормозную систему машины, сцепление, мотор и подвеску.

После внесения изменений меняется поведение машины на дороге, что может привести к возникновению ДТП.

Трансмиссия

При выполнении тюнинга шестерки штатную коробку переключения передач переделывают под спортивную. Для этих целей выполняют изменение передаточных чисел. Модернизированная коробка получит более длинные низкие передачи и укороченные высокие. Количество передаточных чисел подбирается индивидуально. Оно зависит от манеры и стиля управления автомобилем.

Читайте также: Изготовь пороги самостоятельно – подробная инсрукция

При выполнении переделки кулису меняют на ту, которая имеет короткий ход, рычажок будет «ходить» короче, благодаря чему увеличится скорость переключения передач.

Автоматические коробки переключения передач практически не ставятся на ВАЗ 2106. Тем не менее, при наличии желания и соответствующих финансовых возможностей выполняют и такой тюнинг авто.

Сцепление

Доработка системы сцепления машины начинается с проверки хода педали. Он не должен превышать показатель в 120-130 миллиметров. Если имеются серьезные отклонения от этих чисел, то педаль регулируют.

Заменить необходимо штатный ведомый диск, который влияет на плохое сцепление. Такая деталь мешает автомобилю двигаться и стартовать плавно.

Двигатель

На тюнингованном автомобиле улучшают не только внешний вид, но и оптимизируют работу системы зажигания, также повышают мощность двигателя шестерки. Улучшение работы силового агрегата проводится в несколько этапов:

Увеличивают обороты посредством монтажа облегченных клапанов.
Монтируют турбину и соответствующие поршни к ней.
Ставят коллекторы.
Монтируют дополнительную защиту мотора (картер).
В ряде случаев выполняется замена карбюраторного двигателя на инжекторный.

Тормозная система

Тюнинг тормозной системы советской автомобильной «классики» (в том числе и ВАЗ 2106) выполняется поэтапно:

Штатный главный цилиндр меняют на деталь большего размера. Этот шаг направлен на увеличение давления в системе.
Вместо стандартных передних тормозов, устанавливаются новые (подойдут детали от ВАЗ 2112).
На машину ставят полный комплект дисковых тормозов.

Последний этап подразумевает монтаж суппортов от ВАЗ 2112, однако, ателье, специализирующиеся на тюнинге автомобилей устанавливают АТЕ 520142 Power Disk. Такой комплекс может монтироваться на ВАЗ 2106 без выполнения каких-либо доработок.

Читайте также:

Тюнинг ВАЗ 2107 своими руками (видео)

При замене тормозов на современные дисковые обращаются к профессионалам. Для подобных работ потребуется наличие специального оборудования и соответствующего опыта.

Подвеска

Автотюнинг подвески для ВАЗ 2106 необходим из-за того, что штатная – слишком мягкая. Она не приспособлена для спортивной езды. Передняя и задняя подвеска шестерки после тюнинга станет немного жестче. Слегка ее занизив, водитель получит управляемое и маневренное транспортное средство. Для улучшения свойств подвески устанавливают спортивные газо-масляные амортизаторы и используют двойной стабилизатор.

Тюнинг ВАЗ 2106 выполняют своими руками, улучшая внешний вид и характеристики авто. Для некоторые видов работ, таких как установка двойного стабилизатора и замена типа тормозов, желательно обратиться в сервисные центры, где имеется соответствующего оборудования.

Модель ВАЗ 2107 прекратила свое существование на производственной линии несколько лет назад. Российский автогигант разрабатывает новые концепты, которые приходят на смену устаревшей классике. Однако в случае с «семеркой» о полной утрате актуальности автомобиля речи не идет. Конечно, модель на фоне современных иномарок кажется не столь респектабельной и мощной. Однако с помощью грамотной доработки можно исправить ситуацию, радикально изменив и техническую начинку, и салон, и внешний вид ВАЗ 2107. Тюнинг седана не так сложен, как в случае со многими европейскими представителями данного класса. К преимуществам «Жигулей» относится универсальность в плане технических доработок. Но, что еще важнее, риск допустить в процессе тюнинга непоправимые ошибки довольно низок ввиду простого устройства автомобиля.

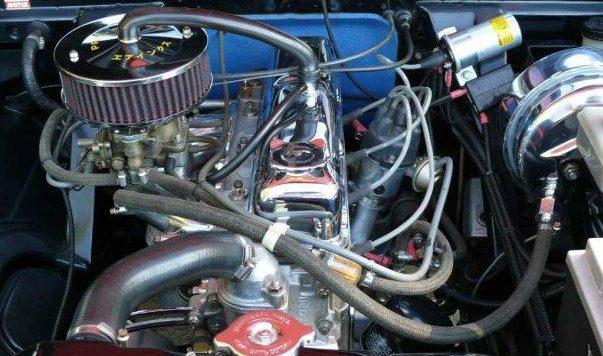

Доработка двигателя и карбюратора

Практика гаражных умельцев выработала немало средств, позволяющих самостоятельно увеличить мощность ВАЗ 2107. Тюнинг может охватывать разные элементы системы, в том числе карбюратор. Среди наиболее распространенных «рецептов» стоит отметить балансировку и максимальное облегчение деталей с их подгонкой по массе. Конечно, серьезных изменений в характеристиках такие методы не дадут, но определенное повышение динамики будет обеспечено. Если же говорить о более радикальных способах тюнинга, то стоит обратиться к карбюратору. В частности, установка «Солекс» может быть улучшена следующими средствами:

Если нужно поднять динамические показатели, то рекомендуется извлечь пружины в первом отсеке из привода вакуумной заслонки.
Далее во второй камере можно переустроить дроссельный привод по типу механического.
В первой камере производится замена малого диффузора с маркировкой 3.5 на его аналог, который имеет обозначение 4.5.
Увеличение жиклеров также является распространенным способом улучшения динамики и повышения мощности «семерки», но это как раз тот случай, когда тюнинг стоит выполнять только с помощью специалистов.

Псевдонаддув для ВАЗ 2107

Это самый эффективный способ увеличения динамики. Высокие показатели достигаются за счет наращивания объемов воздуха, поступающего в карбюратор. В техническом отношении такой тюнинг двигателя ВАЗ 2107 реализуется следующим образом: шланг с подводом горячего воздуха, который фиксируется к воздушному фильтру, меняется на удлиненный аналог. То есть диаметр остается прежним, а увеличение длины позволит подвести шланг к радиатору – он будет располагаться в максимальной близости с вентилятором. В итоге воздушные массы будут поступать напрямую и без завихрений, минуя радиатор.

Результат такой операции с точки зрения наращивания динамики себя оправдывает в полной мере. Однако есть у такого тюнинга и недостаток. Дело в том, что измененное положение шланга способствует прохождению инородных частиц мусора и пыли. Они загрязняют радиатор, фильтр и, что самое важное, проникают к цилиндрам ВАЗ 2107. Тюнинг с псевдонаддувом, несомненно, эффективен, но в этом случае надо быть готовым к регулярному техобслуживанию двигателя с периодической заменой элементов поршневой группы.

Тюнинг салона

Возможностей для обновления салона ВАЗ 2107 предостаточно, и ограничиваются они лишь фантазией автовладельца. Действовать желательно в нескольких направлениях, что позволит обеспечить и комфорт при эксплуатации машины, и внешний лоск. Начинать работы следует с шумоизоляции. Для этого надо освободить пространство от сидений и установить изолирующий материал всюду, где это возможно. Продолжается тюнинг салона ВАЗ 2107 работой над звуком. Традиционно динамики устанавливаются на задних и передних дверях, а усилитель с сабвуфером интегрируются в багажный отсек.

Будет не лишним поработать и над подсветкой. Она может быть точечной – например, лампочки встраиваются в пространстве под ногами, по бокам и т.д. Проводку желательно обновить, проложив новые кабели под обшивкой.

Многие решаются и на замену рулевого колеса с сиденьями. Обычно устанавливаются их спортивные аналоги, но важно учитывать, что стоимость такой роскоши будет довольно высокой. В облегченном варианте тюнинг салона ВАЗ 2107 может ограничить лишь заменой внешней обивки и чехлов. Конечно, на физический комфорт такая замена серьезного влияния в лучшую сторону не окажет, но внешний вид непременно преобразит.

Обновление приборной панели

Одним из слабых мест «Жигулей» является панель приборов, на которой особенно в темноте сложно различаются индикаторы. Исправить ситуацию можно путем несложных манипуляций со стрелками и шкалой. Чтобы выполнить такой тюнинг панели ВАЗ 2107, необходимо разобрать приборы, открутив все наружные элементы при помощи плоскогубцев. Для сохранения корректной работы спидометра в дальнейшем следует обозначить метки с внутренней стороны прибора, где располагается крутящийся диск.

Стрелка фиксируется на ограничитель, после чего маркером проводится линия на диске и на стационарной части устройства. Затем, в процессе установки новой стрелки, достаточно совместить эти две линии и поставить индикатор на ограничитель. Далее тюнинг приборов ВАЗ 2107 предусматривает изъятие старой шкалы и впайку диодов. К проблемам вазовских панелей относится то, что они подсвечивают всю поверхность, из-за чего сложно различать цифры. Устраняется этот недостаток обычной изолентой, которая наклеивается на нейтральные участки.

Тюнинг фар

Есть три основных способа улучшения фар ВАЗ 2107. Прежде всего, это установка светодиодов. Можно выбрать такие фары с едино-блочным корпусом, в который входят стопы, габариты и т.д. Второе направление предполагает установку противотуманных фар. Они фиксируются под бампером, а для питания используется реле, которое следует монтировать в моторном отсеке с правой стороны. Также многие автовладельцы благозвучно отзываются о тонировке фар. Это делается с помощью специального лака с конкретным оттенком. Главное – не использовать аэрозольную краску. Она дешевле, но качество такой тонировки будет откровенно плохим.

Занижение подвески

Сокращение дорожного просвета вызывает споры у профессионалов. С одной стороны, такое решение делает автомобиль устойчивее и эффектнее внешне, но с другой – управление становится жестче, что сказывается на комфорте. Так или иначе, выполнять тюнинг ВАЗ 2107 своими руками в подвеске необходимо, если были внесены корректировки в работу двигателя. Занижение можно произвести за счет полной замены амортизаторов и пружин. То есть сама конструкция остается прежней, но в ней используются укороченные несущие элементы.

Преображение экстерьера

Кузов машины можно изменить, дополнив его новыми деталями в виде спойлеров. Однако в случае с отечественными автомобилями их установка не всегда целесообразна. Конечно, вид такие элементы улучшают, однако практической аэродинамической пользы от них немного. Разумнее направить усилия на внешнее покрытие кузова ВАЗ 2107, домашний тюнинг которого можно выполнить в виде полировки. Для формирования защитного покрытия требуются воск или тефлон. Можно также использовать специальные абразивные пасты, но они стоят дороже и применяются, если есть дефекты на поверхностях кузова.

Установка сигнализации

Оптимальным решением станет электрозамок на дверь. При его установке могут возникнуть проблемы с проводкой, поэтому сразу надо запастись дрелью. Она позволит сделать отверстия и проложить кабель под обшивкой. Чтобы тюнинг ВАЗ 2107 своими руками в виде установки такой сигнализации доставил меньше проблем, лучше выбирать устройства с обратным приводом. Такие приборы замыкаются и на корпус, и на отрицательный контакт. Обычно кабель черного цвета идет на корпус, а белый – соответственно, на отрицательную полярность. С передней дверью проблем возникнуть не должно, а с задней обычно наблюдается нехватка места. Тем не менее сноровка и аккуратный подход к инсталляции замка позволят справиться с задачей.

Заключение

Всестороннее обновление машины позволит существенно преобразить ее, улучшив шумоизоляцию, повысив мощность и добавив оттенки брутального образа. И это далеко не полный список преимуществ, которыми будет обладать посвежевший ВАЗ 2107. Тюнинг в салоне делает эксплуатацию машины комфортнее и безопаснее (если говорить о четкости отображения индикаторов на панели). Также на безопасности скажется и наличие сигнализации. Возможности рестайлинга, которыми обладает «семерка», демонстрируют, что тюнинг отечественных машин выходит далеко за рамки внешней эстетики. Например, продуманная доработка двигателя с карбюратором отразится на увеличении динамики, а заниженная подвеска сделает машину чувствительнее в управляемости.

1. Задний стабилизатор

Этой машине крайне не хватает заднего стабилизатора. Ведь, благодаря ему, можно было бы заднюю часть сделать более устойчивее. Крены в поворотах уменьшаются существенно, да и обгонять на мокрой дороге будет куда безопаснее. Благо, он есть в продаже.

2. Амортизаторы от Нивы

Еще одно улучшение для подвески — это амортизаторы от Нивы. Говоря простым языком — они дополняют задний стабилизатор. Подробнее о такой переделке можно из статьи «Амортизаторы от Нивы на Классику. Есть ли толк?».

3. Рулевая рейка

Все знают, что в Жигулях стоит тяжелый и неповоротливый редуктор. Хорошая идея — заменить его на рулевую рейку от Иж Оды. Переделка не так сложна, какой кажется на первый взгляд. В конце статьи мы выложили подробную инструкцию, как это сделать.

4. Электроусилитель руля

А это альтернативный и менее трудоемкий способ сделать руль еще мягче. Тут только один минус — очень дорого, но зато какие впечатления. В конце статьи так же приводим ссылку на переделку.

5. Пружины от Нивы

Чтобы не испортить нивовские амортизаторы раньше срока, вдовесок можно поставить пружины от Нивы. Управляемость станет только лучше из-за повышения жесткости, да и клиренс увеличится. Хотя для любителей прежней высоты, их можно укоротить.

Фото взяты из интернета!

Хорошо известные на территории СНГ модели ВАЗ 2101, 2103-06 или Нива принято называть «классикой». Силовые агрегаты на этих машинах карбюраторные и на сегодняшний день сильно устарели, однако с учетом их распространенности находится немало желающих доработать указанные ДВС.

С учетом того, что двигатели сами по себе достаточно простые, не имеют электронного управления, такой тюнинг двигателя ВАЗ классика можно сделать даже самому в условиях гаража. Главное, чтобы под рукой были все необходимые инструменты для разборки ДВС, нужные запчасти, а также наличие знаний и навыков.

Результатом может стать форсирование мотора до 110-120 лошадиных сил. Встречаются даже экземпляры с мощностью около 150 л.с. (в зависимости от качества и глубины доработок). В этой статье мы рассмотрим, как поднять мощность двигателя ВАЗ классика.

Растачиваем двигатель внутреннего сгорания

Читайте также: Какой на самом деле срок годности шин для автомобиля

Рассмотрим первый вариант, форсирование. Для его выполнения требуется расточить цилиндры.

Восьмиклапанный мотор «шестерки» в стандартном исполнении имеет объем 1 600 сантиметров кубических, по четыре сотни на цилиндр. При растачивании придется снять определенный слой металла на стенках цилиндров. Осуществить это можно только на специальных станках.

Можно снять столько металла, насколько позволят стенки. Но не забывайте учитывать особенность – в заводском исполнении стенки рассчитывались на определенный пробег, и расточка существенно уменьшит данный показатель.

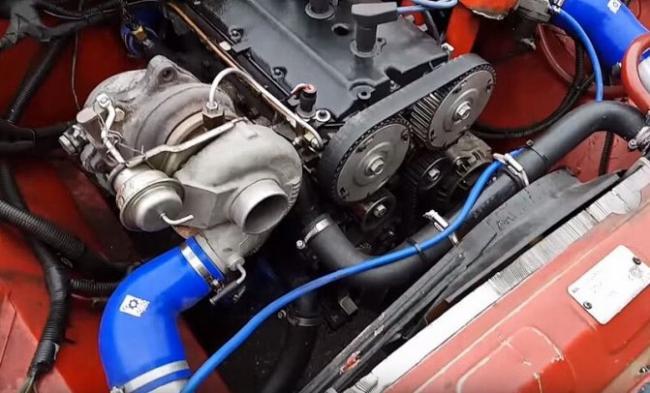

Экстремальные варианты: нагнетатели и турбокомпрессоры

Однако есть и еще один метод форсирования, как нельзя лучше подходящий «древнему» мотору со сравнительно низкой степенью сжатия. Речь, естественно, о наддуве, причем вариантов много – можно применить классический метод американского хот-роддинга, установив приводной нагнетатель (самый дешевый источник – разборки праворульных автомобилей, ключевые слова – SC-12, SC-14), можно с большим объемом работ выбрать турбокомпрессор.

Однако одновременно этот способ форсирования является и самым сложным в настройке: обеднение смеси, неправильно выбранные углы опережения зажигания способны «убить» мотор очень быстро. При высоких давлениях наддува придется не только понижать геометрическую степень сжатия, но и полностью перебирать мотор, заменяя поршни, шатуны и коленвал более прочными в сравнении со штатными, так что такой проект станет одновременно и наиболее дорогим.

В заключение отметим, что такие незамысловатые варианты «тюнинга», как «нулевые» фильтры и прямоточные глушители бесполезны без доработок, описанных в этой статье.

Также читайте наш материал, в котором мы рассказываем, что такое корч.

Автоклуб78 https://autoclub78.ru

Повышаем крутящий момент

Эта работа вполне осуществима самостоятельно. Она позволит увеличить скорость транспортного средства, даст возможность установить мотор на шестнадцать клапанов, что значительно улучшит технические характеристики.

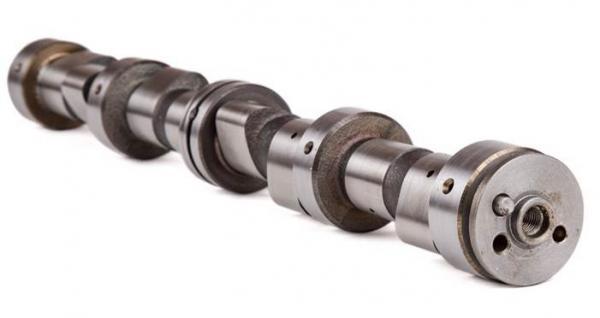

Увеличение крутящего момента возможно при установке нового распредвала. После этого машина на первой передаче будет разгоняться гораздо быстрее, чем на заводском агрегате.

Читайте также: Моторное масло 0w-20 – характеристики, расшифровка, рейтинг лучших и отзывы

Технические характеристики

Мотор ВАЗ 2106 имеет стандартные технические характеристики, которые неразрывно связанные со всем представителями линейка «классика». Если смотреть с конструктивной точки зрения, то все двигатели внутреннего сгорания ВАЗ 2101-2107 на карбюраторной основе — похожи между собой. Прежде чем перейти непосредственно к доработке, рассмотрим, какими же техническими характеристиками обладает силовой агрегат с маркировкой 2106:

Наименования	Характеристика
Марка, модель	ВАЗ 2106
Тип	Бензин с возможностью установки ГБО
Система впрыска	Карбюратор
Мощность	81 л.с.
Количество цилиндров	4
Количество клапанов	8
Расход горючего	10,5 л/100 км пробега
Диаметр цилиндра	79 мм
Система охлаждения	Жидкостная, с принудительным вентилятором

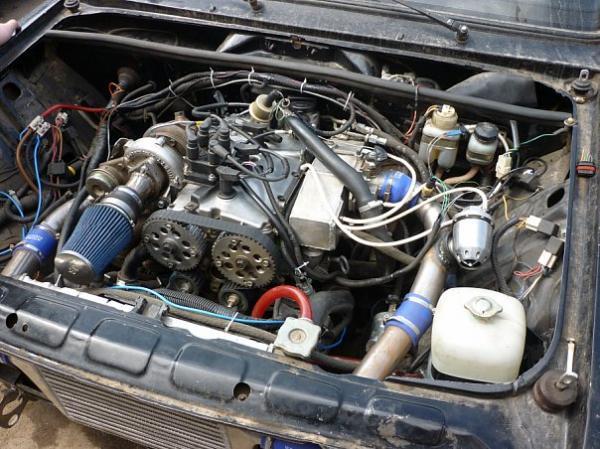

Устанавливаем блок на 16 клапанов

Тут потребуются знания устройства двигателя. При наличии таких навыков можно смело все сделать самому. Приобретя блок, определяемся с желаемым объемом. При необходимости цилиндры растачиваются, пока блок еще не установлен.

После расточки подбираются нужные по размеру поршни. Здесь все просто – растачиваем стенки на станке до стандартных размеров. Придется докупить нужные детали, подходящие для обновления. Здесь следует быть внимательным — между ними и аналогами на восемь клапанов существуют отличия. После этого старый блок демонтируется, на его место устанавливается новый. При этом некоторые элементы пока не монтируются:

ГБЦ;
шестеренки;
ремни и т. д.

Установленный блок соединяется с коробкой переключения скоростей, продолжается дальнейшая сборка.

Но на этом перечень комплекта не заканчивается. После завершения сборки встанет остро вопрос – какой подойдет бензонасос, чтобы в мотор поступало достаточное количество горючего. Рекомендуемый насос – «волговский». Производительность его выше «жигулевского», подойдет лучше всего. Еще одной приятной неожиданностью является то, что установку его можно провести самостоятельно.

Понадобится так же заменить генератор на более мощный. Лучше всего, если он будет от Нивы. Помните, что кроме названных деталей потребуют замены:

приводные ремни и цепи от распределительного и коленчатого валов;
маховик;
вставку выжимного цилиндра;
электронный блок управления;
вставить в каждую камеру сгорания по форсунке.

Сопутствующие доработки: маховик и системы подачи топлива

Побочный эффект установки коленвала с увеличенным радиусом кривошипа, поршней большего диаметра – это рост моментов инерции движущихся частей мотора. Он становится ощутимо «тупее» на набор оборотов, при том, что «классический» двигатель изначально не спортивен.

Поскольку в суммарный момент инерции огромный вклад (до 80-90%) дает инерция маховика (его диаметр максимален, а момент инерции вращения пропорционален квадрату радиуса), наиболее эффективно для облегчения раскрутки двигателя именно снижение маховика и сцепления. В ставших уже классическими книгах Э.Г. Сингуринди, посвященных подготовке серийных автомобилей к соревнованиям, этот вопрос рассмотрен вплоть до приведения конкретных чертежей.

Хотя при облегчении маховика и страдает его механическая прочность, при грамотном срезании металла это не дает практического влияния на надежность. После доработки обязательна динамическая балансировка маховика в сборе с коленвалом.

Тюнинговые маховики позволяют добиться еще большего снижения момента инерции в сравнении с обточенным чугунным. Однако чрезмерное облегчение – также «вещь в себе», поскольку отрицательно сказывается на «низах» (труднее трогаться, ехать внатяг).

Читайте также: Самые популярные лодочные моторы 5 л.с. 2 такта бюджетный вариант

Система питания «классики», будь то карбюратор или впрыск топлива на последних выпусках, мало подходит тюнингованному двигателю. Причем наиболее перспективен именно впрыск: дело не только в возможности точной настройки подачи топлива и зажигания, что само по себе дает максимальную отдачу от мотора, но и в более выгодной конфигурации впускного тракта, особенно с тюнинговыми ресиверами.

Для работы карбюратора необходимо создание разрежения в его диффузоре, то есть даже в самых «экстремальных» вариантах тюнинга, когда на каждый цилиндр устанавливается индивидуальный карбюратор, все равно присутствует паразитное сопротивление впускного тракта, снижающее наполнение цилиндров.

В системах впрыска же бензин подается в коллектор под давлением, и появляется возможность максимально снизить сопротивление (расточенные каналы ГБЦ и коллектор, дроссель увеличенного диаметра, настроенный под конкретный двигатель ресивер). Штатные ЭБУ допускают легкую перепрошивку, программы для редактирования калибровок системы впрыска и готовые тюнинговые прошивки также доступны.

С учетом все той же максимальной унификации тольяттинского конвейера установка впрыска топлива на изначально карбюраторный двигатель не составляет проблем: штатная передняя крышка заменяется на новую, с приливом под датчик положения коленчатого вала, меняется старый шкив КВ на новый, с нарезанным реперным венцом. ГБЦ также проще всего установить от «инжекторной» модели (отличаются формы каналов впуска, отсутствуют лишние теперь каналы подачи охлаждающей жидкости в карбюраторный коллектор). С учетом того, что мы говорим о комплексном тюнинге, лучше всего сразу взять головку блока от «Нивы» со впрыском топлива.

Турбо кит

В серию запущена новая модель механического приводного нагнетателя. С его помощью можно увеличить мощность на треть, продлить ресурс силовой установки, снизить расход бензина. В комплекте с нагнетательным элементом идут все нужные для монтажа запчасти.

Вот все основные работы, при помощи которых можно выполнить тюнинг. Делайте наиболее подходящий для себя выбор, либо воспользуйтесь сразу всеми рекомендациями. Только заблаговременно определитесь, что вы сможете исполнить самостоятельно, а к каким работам привлечете специалистов.

Простые способы увеличения мощности ВАЗ-2106

Если вы рассчитываете лишь на незначительную прибавку в мощности и хотите избежать крупных финансовых затрат, можно порекомендовать следующие способы добиться цели:

установка прямоточной выхлопной системы и фильтра нулевого сопротивления;
замена стандартного карбюратора на Солекс, который обеспечивает небольшое, но весьма ощутимое повышение мощности;
установка электронной системы зажигания. В отличие от обычной, она дает хорошую искру и обеспечивает полное сжигание топлива в цилиндрах двигателя;
тщательная, но предельно аккуратная полировка впускного коллектора;
замена штатных деталей поршневой группы на изделия из легких металлических сплавов;
установка турбокомпрессора. Его крыльчатка монтируется непосредственно в выпускной коллектор, благодаря чему воздух в систему будет нагнетаться под огромным давлением. Соответственно, мощность увеличится в два или три раза в зависимости от доработок двигателя авто.

Кроме того, можно попытаться увеличить компрессию до 15 атмосфер грамотной прочисткой клапанов.

Все вышеперечисленные способы дают возможность добиться быстрого увеличения мощности с минимальными финансовыми затратами. Если же расходы не имеют особого значения, можно пойти другим путем.

Подготовка к установке

После приобретения всех нужных запчастей можно приступать к модернизации. Для начала необходимо демонтировать ненужное оборудование, в частности:

ослабить и снять ремень генератора;
снять шкив коленвала и крышку привода распредвала;
демонтировать трамблер, бензонасос и коммутатор;
снять карбюратор и воздушный фильтр;
демонтировать старую головку блока цилиндров вместе с коллекторами;
открутить от ГБЦ выпускной коллектор и тройник-распределитель охлаждающей жидкости (расположен спереди от коллекторов по ходу движения авто);
демонтировать тяги привода акселератора, педаль газа и ненужные провода (к датчику ОЖ, ЭКХХ, трамблеру);
снять бензобак (если будет заменен).

Далее следует провести подготовительные мероприятия.

Просверлить дырку на отливе тройника распределителя ОЖ, вкрутить в нее новый датчик температуры тосола и установить тройник на новую ГБЦ.
Закрепить ДПДЗ на положенном ему месте в узле дроссельных заслонок.
Закрыть заглушками отверстия в блоке, оставшиеся после снятия механического топливного насоса и трамблера.
Протянуть обратку до топливного бака, если ее не было.
Прикрепить кронштейн крепления электробензонасоса в багажнике или под днищем и врезать топливный насос в шланг подачи топлива.

Pесурс у форсированных моторов

Износ двигателя зависит, прежде всего от степени форсировки, нагрузки, условий эксплуатации и качества ГСМ . Режимы максимальных нагрузок в повседневной жизни используются крайне редко и, как правило, непродолжительное время. Поэтому можно смело утверждать, что при “гражданском” тюнинге ресурс двигателя практически не меняется. И, даже наоборот, может измениться в сторону увеличения. Доводка двигателя это, в большинстве случаев – индивидуальная высококвалифицированная ручная работа, точная подгонка, развесовка, балансировка ДВС. Используется самый современный инструмент, постоянно накапливается опыт и изучаются технологии. Разумеется, качество работы в этом случае несопоставимы с конвейерной сборкой.

Не нашли интересующую Вас информацию? на нашем форуме.

Подбор коленчатого вала

Паспортную мощность трогать не станем, поскольку прирост будет символический, но на динамике это скажется. Осталось только выбрать человеческий коленвал, а задача это не из простых. Если брать б/у, есть вероятность нарваться на вал со скрытыми дефектами — трещинами, искривлением или слишком сильным износом. А если вал был восстановлен, то можно попасть на некачественную наплавку шеек. Если нет уверенности в качестве такого коленвала, лучше искать новый. Хороший качественный коленвал не будет сиять, как хромированный.

Так готовят к продаже некачественные валы из сырой незакаленной стали. Шейки хорошего цементированного вала будут матовыми с характерным отливом, а упакован он должен быть в промасляную бумагу и смазан консистентной смазкой. И, конечно, с маркировкой 2103-1005020.

Доработка системы охлаждения ВАЗ “классика” В» Ремонт, тюнинг и диагностика автомобилей своими руками
