Штатная магнитола для модели Лада Гранта представляет собой улучшенное устройство, в конструктивной основе которого заложен процессор «Sirf Atlas», поставляемый известным . Кроме присутствия радиоприемника аппарат наделен большим экраном сенсорного типа и имеет возможность подключить внешний источник через видеовход посредством замены программного софта и выполнения прошивки. Однако в базовой комплектации отечественного авто присутствует лишь кнопочная магнитола. Многие владельцы этим фактом не довольны, и хотят осуществить подключение магнитолы более современной. Данная статья расскажет вам, как осуществляется установка магнитолы.

Обзор видов, функций и подключение магнитолы на Лада Гранта

Большинство штатных магнитол Лады Гранта имеют все современные дополнительные функции, без которых сейчас никак не обойтись.

Дизайн салона Лада Гранта

Пошаговая установка магнитолы Лада Гранта: как поставить самому в стандарт, норму и люкс

Гранта в комплектации Стандарт и Норма идет с завода без магнитолы. АвтоВаз сделал все, чтобы упростить процесс ее установки: протянул провода питания и акустики, установил антенну и кинул провод в салон. Осталось лишь воткнуть динамики и головное устройство. Рассмотрим, как происходит установка магнитолы Лада Гранта.

Установка магнитолы в Ладу Гранта своими руками. Советы мастеров

С начала 2011 года все модели Лада Гранта изготавливаются с аудиоподготовкой: заводскими магнитолами, приемниками. Качество приема, звучания не всегда на высшем уровне ввиду дешевизны и простоты.
При покупке Лада Гранта с салона владелец получает аудио подготовку, акустические провода, проложенную электрическую проводку.

В дверных картах уже подготовлены проемы для монтажа колонок. Правда, штатным местом мало кто пользуется, так как предпочитают заднюю полку для улучшения звучания.

Как устанавливается прошивка магнитолы Лада Приора

Решил прошить стандартную магнитолу, прочитав пару форумов и обсуждений стало понятно что данный процесс совсем не сложный. Итак для тех кому интересно скину и прошивку и карты для навигации. Итак процесс установки: Все операции по прошивке ММС производить только на свой страх и риск! Что приводит к потери гарантийных обязательств производителя на ММС! Внимание: перед прошивкой ММС, сверяйте версию ПО, проконсультируйтесь на форуме по этому поводу, не спешите убивать свой аппарат! НЕЛЬЗЯ прошивать ММС с версией ПО 23.02.27 или 21.1.2.39

Инструкция по прошивке для тех у кого нет выхода на рабочий стол WinCE:

Берем SD карту максимум 4Гб и форматируем в FAT (по умолчанию). В корень SD карты копируем файлы из папки FirmWare: Chain.bin, chain.lst, NK.bin, TINYNK.bin. ( то есть просто эти файлы скидываем на SD без папки ).Скачать архив с файлами можно здесь: Гибридная прошивка с русской локалью v34+38 для Гранты от TarLink yadi.sk/d/ga_Fi4xTdsVof Прошивка с русской локалью ver.38 для Калины/ Приоры от TarLink yadi.sk/d/9Is1u7bwdsVu3 Затем на включенной магнитоле вставляем SD карту в слот и перезагружаем магнитолу нажатием на клавишу выключения ( держать нажатой кнопку до появления признаков жизни на экране =) ). Начнется процесс прошивки и мы ждем. Когда магнитола прошьется, она перезапуститься автоматически, вот тогда можно будет извлечь SD карту. Теперь нужно откалибровать экран ( Настройки — Экран — Калибровка ) и не забываем после калибровки, когда начнется 30-ти секундный отсчет, тапнуть по экрану! Далее возможен выход на рабочий стол долгим нажатием на «Настройки». Самое главное, не забывайте извлечь все примочки из USB когда будите прошевать ммс.

Для установки NewMenu через рабочий стол WinCE (вручную) выполняем следующие шаги: ТЕМА WINDOWS 8 NEW С 4 ОБОЛОЧКАМИ СИНЯЯ-ЗЕЛЕНАЯ-ЧЕРНАЯ-СЕРОЗЕЛЕНАЯ 25/01/2015 Обновленная! Никаких тормозов. Собрано все на основе АльтМеню 7.391 Нитроген и в меню только 4 темы в разной цветовой гамме и ТОЛЬКО ВИНДОВС 8. Тема очень тяжелая, по этой причине другим загромождать не стали и это очень как хорошо помогает работать. Все уже внутри сборки со всеми настройками. При выборе другой оболочки вшит номеронабиратель. Все новшевства тут. Распаковываем на СД-карту или USB-накопитель папку INSTALL из скачанного архива NewMenu. пихаем карту в ММС и выходим на рабочий длительным нажатием кнопки «Настройка». Заходим на сд-шку и запускаем install.exe из папки install. Будет предложено установить NewMenu — соглашаемся. В конце установки ММС перезагрузится в штатку. Для выхода в альтменю удерживать кнопку «настройки» штатной оболочки.

Штатная магнитола Lada Granta FL и установка прокачанной версии

Определение “штатная магнитола, мультимедиа Гранта ФЛ” – это скорее менеджерская уловка с целью продвижения аудиосистем для рестайлиноговой замены бюджетных кнопочных на современные сенсорные ММС. На самом деле их правильно называть “мультимедиа в штатные места” этих авто.

Дело в том, что АвтоВАЗ на бюджетные сборки, а это значит, что предназначенные для нашего брата, ставит, как правило, кнопочные ММС, а на топовые комплектации фейслистинговых Грант – сенсорные аудиосистемы.

Однако в угоду нашим гаражным соплеменникам, наши китайские товарищи быстро освоили выпуск рестайлингового сенсорного мультимедиа для установки в штатные места на торпеды, в том числе и Грант ФЛ вместо кондовых кнопочных аудиосистем.

Похожие записи

Какие шины и диски подойдут на Niva Travel

Приборная панель Lada X-Ray: реалии бюджетного авто

Для объективного сравнения кнопочных и сенсорных ММС, которые ставятся на Гранты ФЛ на заводе, рассмотрим, как стандартную ММС на кнопках, а именно Handsfree с артикулом 2190-7900010-20, так и 9 дюймовую рестайлинговую “штатную магнитолу”. Такую как Winca S185.

4Pda прошивки и оформление для ммс 2190

Прошивка ммс гранта дает возможность не только расширения функционала самой системы, но и возможность подключения к штатной мультимедиа камеры заднего вида.

Стоит отметить, что наличие предустановленной производителем штатной мультимедийной системы в комплектации стандарт или норма, не подходит для совершения ряда действий, которые будут описаны ниже. Исключительно мультимедийная система в комплектации люкс подходит для прошивки.

Процесс прошивки мультимедийной системы подразумевает наличие GPS приемника, а именно модели Globalsat BU-353S4, а также 3G модема Huawei E1750 от Мегафона. Данные устройства, в паре с новым ПО, позволят использовать навигацию, которую так обещали инженеры ВАЗа, а также порадуют наличием Интернета в автомобиле. Все эти товары можно купить на eBay, причем дешевле, чем в других магазинах.

Навигация и Интернет – пока что не совместимые вещи для отечественно автомобиля, поэтому для их полноценной и одновременной работы необходимо использовать хаб (USB-разветвитель DNS ATH-08).

Каков функционал магнитолы?

То, что присутствует штатная магнитола в отечественной машине Лада Гранта Люкс и в Калине-2, причем устройства непрерывно совершенствуются. Особенностью магнитолы является ее глубокая посадка в штатное место, что сопровождается незначительными трудностями при ее извлечении. На большом монохромном дисплее отображается удобный интерфейс.

Отзывы владельцев свидетельствуют о наличии в качестве софта операционной системы на базе легендарной «Windows», потенциальные возможности которой увеличиваются путем прошивки. Доступно создание рабочего стола по образу бытового компьютера и подключение паутины интернета. Для этого следует применить 3g-модем.

Если потребуется ввести данные, то манипуляция может быть реализована посредством экранной клавиатуры. Собственной памяти недостаточно, поэтому для удовлетворения постоянно растущих запросов владельцев рекомендуется воспользоваться в качестве носителя SD-картой. Этот недостаток заключен в перечень причин, в связи с актуальностью которых, большинство автолюбителей отдают предпочтение выбору заграничного аппарата.

Для магнитолы Лада Гранта доступна удобная опция коммутации с мобильным телефоном. Это позволяет совершать звонки без необходимости доставать телефон из кармана. Требуется только активировать конкретную кнопку на дисплее устройства. Это своего рода расширенна функция «hands-free».

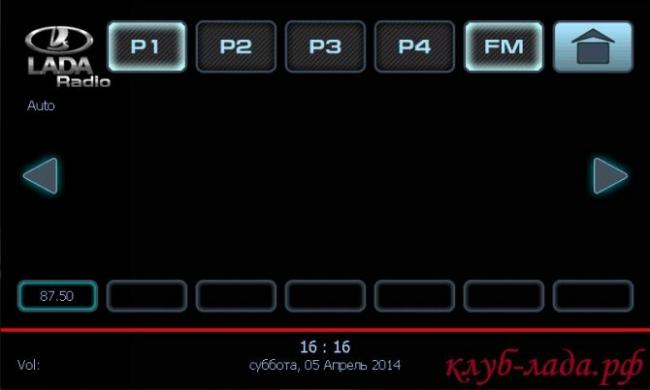

Не лишен приятных особенностей и радиоприемник. Если запрограммировать новостную волну, то устройство автоматически переключится на нее с любого другого канала во время начала вещания программы обозначенной тематики.

В стандарте LADA Granta магнитола с интегрированным в нее ЖК-дисплеем, способна поддерживать такие форматы файлов, как:

• устаревший «MP3»;
• «WMA»;
• «WAV»;
• видео-файлы, поддерживающие расширение «WMV».

Обзор видов функций

• Легко связаны с мобильным телефоном. Функция удобной связи.
• Все штатные магнитолы Лада Гранта оснащены современными радиоприёмниками. Имеют стандартные настройки, при помощи которых можно автоматически переключать различные диапазоны. То есть, когда на одном канале начинают транслировать новости, а вы тем временем слушаете музыку, то всегда будете в курсе всех последних событий.
• Штатная магнитола Лады Гранта имеет поддержку многих современных форматов. Так, ЖК-дисплей стереосистемы будет проигрывать музыку с МП 3, WMA, WAV. Видео можно смотреть на формате WMV, МП4.
• ЖК-дисплей имеет доступную информативность, удобный, легко читаемый интерфейс.
• Одна из лучших сенсорных клавиатур, работает синхронно, практически без поломок.
• Штатная магнитола Лады Гранта может легко воспроизводить музыку с микро SD.

Важно. Если вам будет легче пользоваться USB накопителем, то знайте, здесь могут возникнуть определённые проблемы.

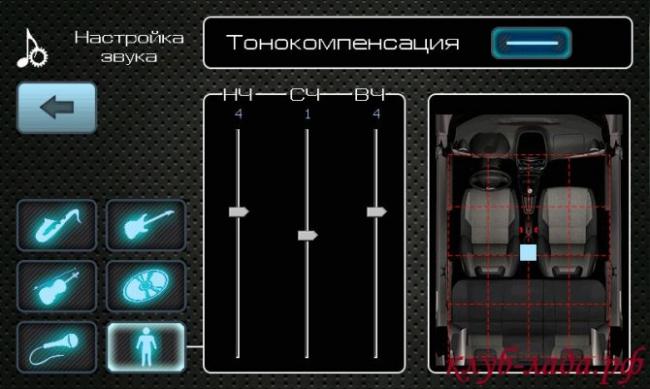

• Современный эквалайзер. Его легко настраивать, можно слушать треки в случайном порядке. Песни переключаются без задержек.
• Имеет функцию фотоальбом. Стереосистема даёт возможность просматривать любимые фото в дороге. Это делается с карты памяти, при этом есть поддержка пяти форматов.
• Режим «телефон». Он требует специальных знаний для настройки с первого раза. В основном необходим тем людям, которые перегружены делами и решают множество вопросов в дороге.
• Новые модели автомагнитол для Лады, 2191, оснащены всеми возможностями для навигации, задней камерой

Вот такими возможностями обладают современные штатные магнитолы для Лады Гранта. И большинство потребителей предпочитают классику современности, поскольку это удобно и комфортно.

Непосредственная прошивка ммс 2190 гранта

Процесс прошивки довольно простой! Все что необходимо – SD карта. Обратите внимание! SD карта должна быть отформатирована в системе FAT16. Распространенной проблемой после прошивки является зависание логотипа «лада» на мониторе штатной мультимедийной системы. Такая проблема может возникнуть в результате:

• Несоблюдения параметров необходимой системы форматирования; • Старая модель SD карты, отличающаяся от SDHC.

Если и возникает проблема такого рода, то необходимо проверить соответствие вышеуказанным двум пунктам процедуры прошивки мультимедиа на ладе гранте.

После того как флешка отформатирована, а с новым ПО определились, например – NewMenu V7.391Nitro, необходимо скачать новую прошивку NewMenu V7.391Nitro и распаковать ее непосредственно на саму SD карту.

Что касается папки FirmWare, то файлы, размещенные в ней, необходимо переместить в корень SD карты. Корень SD карты подразумевает размещение файлов помимо других перемещенных папок.

Процесс копирования завершен, значит и флешку пора извлекать из компьютера. Стоит отметить необходимость проведения обязательного безопасного извлечения, что давно известно всем пользователям ПК.

SD карту, с размещенными на ней файлами, необходимо вставить в ммс. После того как съемный носитель вставлен в ммс, его необходимо включить. Дождавшись полной загрузки устройства, длительным нажатием на клавишу громкости, производится его перезагрузка.

Перезагрузка проходит в четыре этапа, что показано на примере четырех строк загрузки, по окончанию заполнения которых, ммс запуститься в штатном режиме (штатное меню отображения). Всего через несколько секунд после штатного меню, магнитола перейдет в альтменю.

Обратите внимание! Если в USB магнитолы подключено какое-либо устройство, то альтменю не запустится. После извлечения устройства магнитолу необходимо снова перезагрузить.

Преимуществом использования USB-разветвителя DNS ATH-08, о котором говорилось в начале статьи, является многополярность. Подключенные в хаб GPS приемник и другие USB устройства не помешают запуску альтменю, но при этом станут неактивными.

Основные функции и особенности внешнего вида

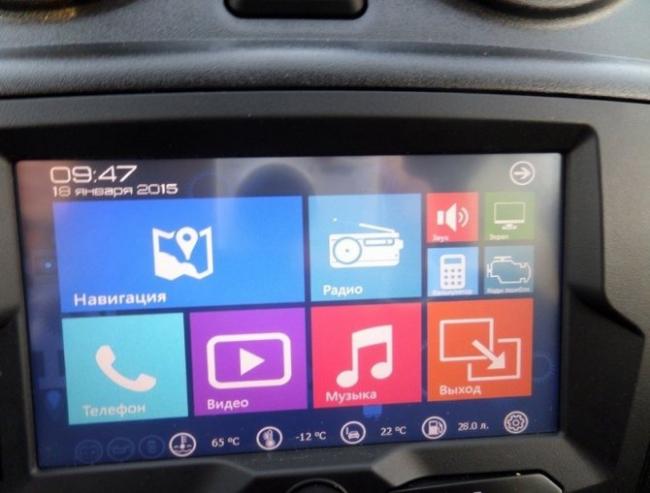

Дисплей мультимедийной системы очень яркий, а сенсорный экран чувствителен к прикосновению.

Мультимедиа поддерживает три формата. Она предоставляет возможность прослушивать аудио, увидеть обложку и имя исполнителя. Отрегулировать качество звучания можно с помощью эквалайзера. ММС Лада Гранта имеет около шести программ, которые отлично оптимизируют качество звучания. Разумеется, такие настройки не позволяют добиться идеального качества, но звучание музыки будет чистым и без помех.

ММС 2109 обладает возможностью просмотра видеофайлов

Далеко не все форматы видео можно просматривать с помощью мультимедиа. Для данной ММС доступен формат только WMV. Поэтому записать видеофайлы можно только с помощью конвертера. Более высокое разрешение файла приведет к тому, что система будет зависать. Процессор, который используется в мультимедийной системе, достаточно слабый. Небольшие сложности вызывает просмотр фотографий. Чем лучше качество фотографии, тем дольше она открывается.

Штатный вариант ММС Лада Гранта Люкс позволяет использовать Bluetooth, который установлен в мобильном телефоне, и прослушивать записи, которые есть на нем. Мультимедийная система может «читать» флешки, но максимальный объем их должен быть не более 64 Гб, а также SD карты объемом до 32 Гб.

Видео, как подготовить SD карту для перепрошивки магнитолы

Порядок прошивки:

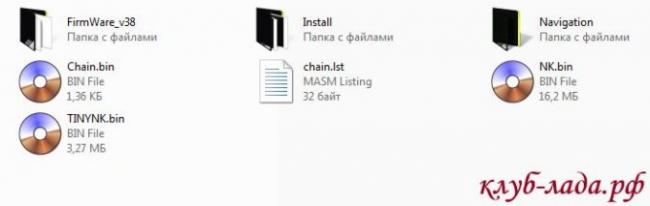

1. Скопировать файлы прошивки (Chain.bin, chain.lst, NK.bin, TINYNK.bin) в корень SD карты.
2. Извлечь флэшку из USB порта.
3. Вставить SD карту в ММС.
4. Перезагрузить магнитолу (для Лада Калина 2/Приора — удерживать 15 секунд на кнопку питания, для Лада Гранта удерживать 15 секунд кнопку громкости).
5. В ходе загрузки произойдет обновление, после чего магнитола загрузится в режим рабочего стола.

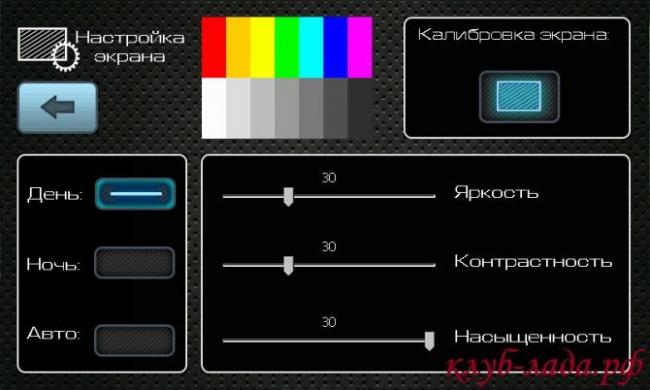

6. Не перезагружая магнитолы переходим в режим калибровки экрана (Start/Settings/Control Panel/Stilus/ на вкладку Calibration/Recalibrate), затем во время обратного отсчета нажимаем на экран.
7. Перезагружаем ММС со вставленной SD картой.
8. Прошивка магнитолы закончена, SD карту можно извлекать.

Как установить головное устройство на автомобиль, имеющий базовую комплектацию?

Поскольку Лада Гранта в базе не оснащена музыкальной аппаратурой, а на борту установлена лишь кнопочная магнитола, обоснованно возникает вопрос: как штатная магнитола монтируется в салон? В действительности это более простая процедура, чем может показаться сразу. Возникновение проблем во время монтажа исключено, поскольку для штатного аппарата на панели Лада Гранта уже предусмотрено посадочное место вне зависимости от уровня оснащения.

Приобрести устройство можно в торговой сети или на интернет-сайте, где реально отыскать улучшенную версию, оснащенную навигационным комплексом с подробной картой РФ. Не забываем дополнительно купить люкс-панель. Хотя мультимедиа без проблем встанет и в штатную панель, но внешний облик будет не так красив. Цена на данный девайс достигает 2,5 тыс. руб.

Далее следует установка магнитолы. Конструктивная особенность посадочной ниши в панели Гранты не предусматривает необходимости прокладки дополнительной проводки.

1. Первым действием будет снятие пластикового кармана в проеме аудиосистемы. Выполняется это с помощью плоско-профильной отвертки. Открывается доступ к нескольким разъемам, которые подразумевают подключение магнитолы.
2. С головного устройства демонтируем рамку и фиксируем ее в месте расположения кармана.
3. Далее переходим к подключению. Для этого соединяем пару разъемов и устанавливаем устройство в посадочную нишу.
4. После этого можно установить громкоговорители в передние дверные карты. Процедура предполагает необходимость демонтажа дверных обивок с ручками отпирания и регулировки положения стекол. Используя специальный шаблон, приступаем к выпиливанию посадочных отверстий.

Крепление динамиков к картам выполняем посредством саморезов. Кабели от громкоговорителей вставляем в предназначенные для этого входные разъемы на тыльной панели авто-магнитолы. Декоративные дверные панели устанавливаем на прежние места и оцениваем звучание, предоставляемое штатным головным устройством. Таким образом, происходит подключение магнитолы.

Внимание! Все манипуляции производим при отключенном от бортовой сети аккумуляторе!

Демонтаж штатной магнитолы в Гранте люкс

Отличие гранты люксовой комплектации: установленная с завода ММС (мультимедийная система). Это устройство на 2 din.

Чтобы снять штатную акустику гранты:

• берем нож или пластиковую лопатку для демонтажа акустики и отсоединяем декоративные накладки справа и слева от магнитолы. Снимать не обязательно;
• в просвете между накладкой и панелью находим фиксатор головного устройства. Их два с обеих сторон. Отжимаем отверткой;
• вынимаем ГУ на себя.

Подробно все описано в видео:

Замена штатной ММС в Гранте

Процесс – после снятия акустики ставим новую систему.

Сложности: возможно, придется допилить крепления новой системы под ВАЗовские. Плюс нужна правильная рамка. Заводская рамка ММС может не подойти.

Купили новую магнитолу на 2 din размером, но нет рамки в продаже? Можно сделать самому. Пример по ссылке.

Как подключить штатную магнитолу Лада Гранта с разъемом 1-DIN

• Работы проводим в салоне машины, предварительно скинув клеммы от аккумуляторной батареи, с целью предотвращения короткого замыкания в цепи;
• Извлекаем пластиковую перегородку – карман. Она прикрывает отверстие, предотвращая попадание предметов внутрь торпеды. Используем отвертку с плоским наконечником для отвинчивания болтов;

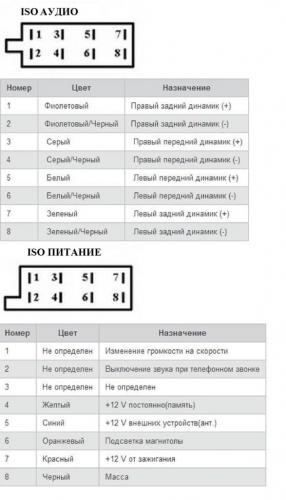

• За корпусом перегородки видны два ISO штекера. Колодки с проводами такого типа изготовлены в соответствии с международными стандартами для автомобилей. Более 98% всех автопроизводителей используют стандарт при оснастке технических средств;
• С корпуса аудио блока снимаем металлическую рамку – блок, помещаем ее в полость торпеды.
• Предварительно подключаем колодки с проводами. Посадка в разъемы сопровождается характерным щелчком;
• Вставляем модуль в металлическую рамку.

Водителю на заметку. Некорректное подключение клемм приводит к короткому замыканию. Для безопасности процесса соединения, на разъемах имеются направляющие, они позволяют установить колодку лишь в одном положении.

Как настроить «GPS» на прошитой версии мультимедиа?

Осуществить это действие не составит особых усилий. Выполнение процедуры подразумевает предварительную коммутацию с GPS-модулем и состоит из такого алгоритма действий:

• перехода в соответствующее меню «Инструменты»;
• активации дисплейной клавиатуры;
• непосредственной коммутации модуля;
• указания маршрута: «staticstoredll232usb.dll»;
• беспрерывного нажатия клавиши «ОК» после момента вывода на экран запроса, касающегося подбора драйвера.

Если обозначенные шаги исполнены корректно, то далее приступаем к манипуляциям по настройке именно навигационного софта. В программе выделяем порт «COM 5» и соответствующую ему скорость – 4800 bps.

По завершении всего перечня манипуляций наблюдаем работу системы

Обращаем внимание на присутствие настроенной программы «Навител»

Прошивка магнитолы лада гранта, калина и приора (люкс)

Штатная для Гранта FL рестайлинговая мультимедиа S185

Выбрав для замены кнопочной магнитолы преимущества большого (9 или 10 дюймового) экрана линейки мультимедиа серии S185 производства Winca покупатели получают:

• высокую четкость дисплея и защитное стекло – это снаружи;
• а внутри – наличие премиум класса FM-тюнера;
• а также 4 канального усилителя звука.

Помимо этого, мультимедиа система обладает:

• максимально низкой стоимостью;
• современным дизайном;
• надежностью, как электроники, так и сенсорного оснащения, а также элементной базы.

Данная аудиосистема как нельзя, кстати, подходит для тех из нашего гаражного племени кому важен отличный прием FM радио на трассах даже на максимальном удалении от городов-миллионников. Да и для собственно ручного монтажа имеется в комплекте все необходимое, начиная от рамки-адаптера и антенны и, заканчивая различными CAN-шинами и крепежом.
Что касается характеристик рестайлинговой штатной магнитолы, то это:

• дисплей – наиболее чувствительный, а именно TouchScreen;
• с хорошей яркостью и разрешением (1024/600);
• с емкостными и морозостойкими опциями управления Multi Touch;
• с операционкой Android 8.1;
• с наличием Spreadtrum 8141E в виде 4 ядерного процессора;
• с 1 Гб оперативкой;
• с 16 Гб встроенной памяти;
• с навигацией GPS;
• и с прочими, как штатными, так и с нештатными функциями типа опций мульти-руля, автозажигания и другими помощниками, наличие которых необходимо уточнять у продавцов.

Как выполнить перепрошивку?

Весомой популярностью в среде автолюбителей обзавелась штатная прошивка для магнитолы Лада Гранта. При этом не требуется установка магнитолы нового образца. На качество звучания данная функция никакого воздействия не оказывает, однако позволяет наделить интерфейс дополнительными опциями, недоступными для штатной версии магнитолы. К примеру, можно сгенерировать удобную сенсорную клавиатуру, позволяющую осуществлять общение с сетью интернет.

Для перепрошивки штатной мультимедиа следует обзавестись SD-картой, отформатированной в «FAT» или в «exFAT».

1. Вначале скачиваем с сети прошивку. Ее проще отыскать в среде форумчан-«Грантаводов».
2. После скачивания выполняем копирование необходимых файлов в корневой каталог самой карты, сохранив их предварительно на «флешке».
3. Вставляем карту в соответствующий слот авто-магнитолы и выполняем ее перезагрузку.
4. После заполнения шкалы статуса загрузки пользуемся обновленным интерфейсом с расширенными возможностями.

Для возобновления опций: «Радио» и «Bluetooth» извлекаем SD-карту и перезагружаем систему заново.

Автомобильные форумы порадуют разработками многих умельцев, которые в результате экспериментов предлагают версии прошивок с присутствием в меню обновленного софта радио и прочих функций. Бытует мнение, что эти «специалисты» познали тайну считывания и расшифровки данных с CAN-шины, совмещающейся с «MMC». Иногда прошивка требует откалибровать экран перед началом общения с альтернативным интерфейсом.

Как поставить 2 din в гранту норма или стандарт

Здесь все сложнее. Нужно:

• демонтировать накладку центральной консоли – отщелкнуть крепления, отвести ее вперед и отсоединить кнопки и рукоятки отопителя;
• выпилить вертикальную пластиковую перегородку, которая не даст поставить 2 дин устройство;
• подпилитьпластиковый кожух центрального воздуховода;
• примерить новый блок акустики, при необходимости подогнать крепления;
• установить на проводку переходники из комплекта поставки (если это потребуется);
• поставить устройство;
• если оставляем старую накладку центральной консоли: выпиливаем перегородку, примеряем, ставим на место с подключением кнопок и рукояток, подгоняем декоративную рамку ГУ, устанавливаем;
• если ставим новую накладку на консоль под 2 дин устройство: переносим со старой накладки блок управления отопителем и кнопки, устанавливаем на место, ставим декоративную рамку на ГУ.

Распространенные ошибки при установке штатной магнитолы Гранта лифтбек своими руками

• при подключении дополнительных колодок применяют ручную скрутку проводов вместо классической пайки;
• на соединениях используют обычную изоляционную ленту, вместо термостойких рукавов;
• некорректное подключение большого количества колонок на одну ветку приводит к перегрузке, нагреву, короткому замыканию.

Установка усилителя звука

Под усилителем магнитолы на лифтбек понимают:

• монтаж кроссовера;
• установку сабвуфера.

Выбор за владельцем Лада Гранта, так как преследуются разные цели: чистота, качество звука. Очевидно, что стоимость оборудования также будет отличаться в сторону увеличения.
Кроссоверы устанавливают в полости вещевого ящика, так как их размеры не превышают 100 х 150 мм, форма прямоугольная. Сабвуферы фиксируют в багажном отсеке. Оборудование требует большего пространства.

Подключение внештатного устройства проводится строго в соответствии с инструкцией по эксплуатации:

• коричневый цвет провода: отвечает за работу системы;
• черный: подача питания на оборудование;
• желтый: активация аудио модуля;
• красный: настойки и программирование.

В самом конце не забудьте подключить к плюсовой клемме аккумуляторной батареи провод красного цвета с предустановленным предохранителем. Он напрямую соединяет усилитель (сабвуфер) с источником тока.

Установка двух динамиков в передние двери

1. демонтируем дверную карту, ручку, блок управления;
2. сопоставляем штатные вырезы для динамиков с фактическими размерами. При необходимости расширяем напильником, наждачной бумагой мелкой фракции. Категорически запрещено использовать режущие предметы, так как высокий риск повреждения пластика дверной карты;
3. проверяем на отсутствие шероховатостей в отверстии, устанавливаем динамик, фиксируем его, подключаем штатные колодки с проводкой;
4. проверяем работу динамика, устанавливаем дверную карту, фиксируем металлическую решетку для защиты колонки от механических повреждений.

Как устранить некоторые недостатки мультимедийной системы

Иногда, для того чтобы начать пользоваться новой мультимедиа, ее нужно приобрести. Она, конечно, сможет справиться с задачами, которые являются стандартными. Но большего без дополнительной доработки от нее ожидать не придется. Без этого у вас не будет возможности настроить навигатор, подключить камеру заднего вида.

Нужно сказать, что многие мультимедиа, которыми оснащены современные иномарки, существенно уступают по своим возможностям ММС Гранта. Эта система является уникальной и вполне конкурентоспособной. Если в работе ММС имеются небольшие проблемы, то прошивка ММС позволит их устранить. Рассмотрим, как сделать прошивку 2014 года.

Установка штатной рестайлинговой магнитолы на место базовой кнопочной ММС Гранта FL

Первым делом замена магнитолы кнопочного типа на ресталинговую сенсорную мультимедиа начинается с отключения клемм АКБ, и лишь уже потом – с демонтажа панели управления вентиляцией и отоплением, которая находится ниже панели ММС. А именно со снятия ручек (см. на фото), банально потянув их на себя.
Следующими манипуляциями должно быть поддевание панели по контуру панели с помощью пластиковой карточки либо пластмассовой лопатки с тем, чтобы панель вышла наружу. После того как будут отстегнуты застежки весь пульт управления должен выпасть, повиснув на проводах. Отсоединять или оставить проводку на месте – это на усмотрение того, кто осуществляет замену, так как в дальнейшем эти провода не будут мешать.
После того, как будет снята панель управления, окажутся доступными два самореза крепежа магнитолы. Собственно только здесь панель мультимедиа крепится саморезами, а в остальных местах – лишь с помощью защелок.

Поэтому для того, чтобы ее снять после того, как будут откручены саморезы – это хорошенько потянуть на себя.

Когда магнитола выйдет из посадочного места, останется лишь отсоединить разъемы проводов питания и антенны.

Следующие манипуляции – это подключение всех разъемов новой мультимедиа, что идут в комплекте и монтаж рестайлинговой ММС. А перед этим следует протянуть внутри торпедо в бардачок Гранты FL антенну GPS.

Вот собственно и весь процесс подготовки к прошивке!

После того как на ммс лада гранта прошивка завершена, появится новый рабочий стол, а в частности рабочий стол Wince. Именно те четыре файла, которые копировались отдельно в корневой каталог SD карты, отвечают за отображение интерфейса данного рабочего стола.

Следующее действие – настройка нового ПО на штатной мультимедиа лады гранты. Для этого необходимо нажать кнопку Start, а дальше выполнить переход основываясь на данном пути: StartSettingControl Panel.

В некоторых случаях на данном этапе замечались промедления в открытии контрольной панели, которые исчезают после принудительной перезагрузки ммс.

В открывшейся панели необходимо нажать на значок Stylus/ Calibration. Таким образом, пользователю нового ПО предоставляется возможность калибровки точности отклика сенсорного дисплея.

Такую процедуру лучше всего проводить по средствам использования стилуса. По окончанию калибровки на мониторе появится таймер, не дожидаясь окончания отсчета которого необходимо нажать на экран.

Вот и пришло время принудительной перезагрузки, о которой говорилось выше. Длительное нажатие клавиши громкости (не менее 10 секунд) заставит ммс перезагрузиться. На момент перезагрузки съемный носитель с новым ПО должен оставаться в ммс лады гранты.

После перезагрузки отобразится штатное меню, после чего и альтменю, как это было в процессе подготовки к процедуре прошивки. Попасть в штатное меню можно по средствам нажатия клавиши «штатная».

Перезагрузка должна проходить с подключенным через USB-разветвитель DNS ATH-08 GPS приемником Globalsat BU-353S4. Если же он не подключен, по окончанию перезагрузки ПО, загрузится штатное меню.

Пользовательские настройки, а в частности настройки радио, звука и видео являются неотъемлемой частью любой мультимедийной системы. NewMenu V7.391Nitro требует ручной установки модуля настройки таковых параметров, а для этого необходимо:

• Зайти в папку soft/radio; • Запустить файл start.exe.

Такая процедура позволит проассоциировать размещенные там файлы, а именно файлы с расширениями типа .exe и .ahk. Такой шаг в настройке прошитого ммс очень важен для достижения стабильной работы с файлами мультимедиа, а также настройке эквалайзера при прослушивании радио.

Как подключить усилитель и сабвуфер?

Кроме того, что необходимо подключение магнитолы, многие хотят подключить сабвуфер и усилитель. Не каждого владельца Лада Гранта сможет порадовать звучание, генерируемое штатной магнитолой. Этот факт вынуждает авто-меломанов склоняться к дополнительной установке качественных звуковых усилителей и сабвуферов. Цель известна – отличный звук.

Для собственноручного монтажа обозначенных устройств прибегаем к следующим нехитрым манипуляциям.

1. Первоначально выполняем демонтаж нижней части центральной консоли.
2. Снимаем панель и обнаруживаем разъемы формата «mini iso».
3. В одно из этих гнезд (обозначено желтым цветом) заводим штекер ранее купленного переходника. К синему и зеленому кабелям не притрагиваемся. Владельцы, которые уже выполняли данную процедуру, отмечают следующее – штатными проводами уже не воспользоваться, поэтому прибегаем к разъему «mini iso».
4. Далее выполняем подключение к аккумулятору специального предохранителя, предварительно соединив с ним кабель от усилителя (промаркирован красным цветом).
5. Сабвуфер в комплексе с громкоговорителями коммутируем с усилителем. Провод массы аккумулятора (черный) соединяем с кузовом LADA Granta и соответствующим выводом на усилителе.
6. После проделанных мероприятий возвращаем на место панель и магнитолу.
7. Наслаждаемся обновленным и качественным звучанием.

Распиновка рестайлинговой магнитолы

Как правило, не бывает проблем с подключением разъемов, как аудио, так и питания к ресталинговой сенсорной мультимедиа, однако бывают случаи, как говаривал в свое время Черномырдин, мол, никогда такого не было, а тут опять. Поэтому предлагаем ознакомиться с распиновкой ISO разъемов с тем, чтобы сохранить это на всякий случай:

Иные особенности штатной мультимедиа

Общие ощущения владельцев, у которых в авто штатная магнитола, носят позитивный характер. Дисплей обладает информативностью и отменно читается. Сенсорная клавиатура функционирует без нареканий. Сама штатная магнитола способна на добротное воспроизведение звуковых программ с карт «micro-SD». Однако применение USB-форматных носителей может вызывать сложности.

Также в устройстве присутствуют приятные опции:

• эквалайзер;
• активируемый режим повторного воспроизведения;
• случайная последовательность проигрывания треков («Random»).

Мультимедиа LADA Granta способна поддерживать изображения в 5 вариантах форматов, что позволяет без проблем просматривать фото.
Но выполнить корректные настройки опции «телефон» с первой попытки под силу не каждому. Эта функция будет удобна занятому владельцу, вынужденному вести телефонное общение, даже находясь в дороге.

Штатные динамики LADA Granta многих разочаровывают, поскольку даже на 45-процентном уровне громкости издают характерные для перегрузки басами хрипы. Некоторых пугливых меломанов настораживают скачки громкости при переходе в режим «радио».

Вот перечень недостатков, которые спровоцировали многих «Грантаводов» на приобретение альтернативного варианта магнитолы. Сегодня на место устаревшего штатного устройства «2190» претендует прогрессивный вариант «2191». Новый девайс порадует:

• улучшенным звуком;
• интерфейсом для коммутации с камерой заднего обзора;
• навигационным комплексом;
• интегрированным для подключения сабвуфера входом.

Не каждая минимальная комплектация авто сегодня порадует наличием штатной магнитолы. Если все же таковое устройство присутствует в базе, далеко не факт, что оно способно порадовать информативностью интерфейса и качеством звучания. Если в вашей версии авто кнопочная магнитола, то как удалось выяснить из статьи, установка магнитолы более современной, а также последующее подключение магнитолы не сложное дело, главное ко всему подходить правильно.

Не обзавелась ролью исключения в этом списке и модель LADA Granta. Ведь тенденция современного автомобиля предполагает возможность владельца выполнять захватывающие меры по улучшению и тюнингу своего «железного коня», и не стоит расстраиваться, ведь кнопочная магнитола легко заменяется на современную.

Какие возможности предоставляет прошивка ММС Гранта

Значительно расширить стандартные опции мультимедийной системы поможет прошивка, которую можно выполнить своими руками. Предустановленные опции позволят только наслаждаться стандартным набором опций. У владельца не будет возможности настроить навигатор или камеру заднего вида. Магнитолы Лада Гранта отлично подходят для прошивки.

Для того чтобы прошить ММС, понадобятся:

1. Приемник GPS, желательно модель Globalsat BU-353S4.
2. 3G модем Huawei E1750.

Согласно обещаниям производителей, эти устройства предоставляют возможность пользоваться навигацией и подключать интернет.Отечественные автопроизводители не придерживаются мнения, что владельцу Лады Гранты может потребоваться навигатор и интернет. Для того чтобы устройства могли работать, потребуется еще USB-разветвитель DNS ATH-08 (хаб).

kalina2sport.ru

Скачать:

Описание:

Альтернативное меню (оболочка) для ММС автомобилей Лада Гранта, Калина, Приора. В NewMenu 9 весь функционал разделен на отдельные приложения. Основные приложения — это радио, видеоплеер, аудиоплеер, БТплеер, AUX, телефон и навигация — расположены на главном экране меню. Остальные дополнительные функции ММС разделены на соответствующие приложения. Например, варианты приложений: Маршрутный компьютер, Автомобиль (отображение машинки с дверями, индикаторы и т.д.), Климат (для отображения состояния климата), Мотор (для чтения и расшифровки ошибок, управления вентиляторами), приложение для замера динамики, приложение для стритрейсеров (красная вспышка) и т.д.. Приложений можно придумать множество. Приложения можно удалять и устанавливать через Менеджер приложений. Т.е. можно составлять свой функционал ММС. Установленные приложения отображаются и запускаются в окне Приложения. Некоторые приложения можно запускать в качестве заставки (приложение Маршрутный компьютер). Запуск приложений возможен как по горячей кнопке (Маршрутный компьютер запускается при нажатии на иконку Топливо в Кан-панели), так и при событии (например, при check запускается приложение Мотор).

Штатная магнитола Лада Гранта: характеристики и недостатки

Уже давно наличие магнитолы в салоне автомобиля стало не роскошью, а необходимым элементом комплектации транспортного средства.

Возможность прослушивания музыки, радиопередач, просмотра видеозаписей и даже доступа к сети интернета является практически необходимым элементом при эксплуатации авто. Это естественно, наличие данных функций, делает жизнь более удобной и приятной.

Чем автомобиль дороже, тем более качественная штатная аудиосистема в нем установлена. Такая закономерность прослеживается и в отечественной Гранте. В люксовой сборке автомобиля Лада Гранта магнитола штатная удивила всех в приятном смысле.

Наличие множества функций, надежная работа системы, качественно выполненное устройство с продуманным удобным интерфейсом, отлично вписывается в интерьер салона автомобиля и прекрасно выполняет свои основные задачи.

Недостатки и проблемы аудиосистемы в Ладе Гранта

1. Как можно заметить в списке характеристик, магнитола не поддерживает чтение компактных дисков, на этот случай даже не предусмотрен разъем. Нельзя сказать, что это огромная оплошность, но некоторое неудобство данное решение вызвать все же может.

2. Функция Bluetooth работает достаточно медленно, а при передаче большого количества информации может вовсе зависнуть.

3. Ценители чистого звука в авто, отмечают несоответствие выдаваемой звуковой мощности магнитолы и предусмотренных для этого 13 дюймовых динамиков. Для наилучшего эффекта звучания не редко требуется замена динамиков, которые попросту не вытягивают.

4. Плохое качество видео при воспроизведении, особенно трудности с форматом AVI 720.

5. Не смотря на встроенный видеовход, подключение камеры заднего вида невозможно. Однако, данная проблема успешно нашла решение в прошивке для магнитолы.

Отзывы

№	Положительные
1.	Виктор, 39 лет: после покупки машины магнитолу не стал менять, несмотря на кнопочный вариант управления. Качество звучания неплохое, радио ловит отлично, мне достаточно.
2.	Константин, 41 год: покупал машину с рук, второй собственник. Ничего не менял, магнитолу оставил родную. Функциональность хорошая, качество сборки также, читает с флеш накопителя.
3.	Василий, 44 года: больше слушаю радио, ловит в городе хорошо. Правда, вблизи металлических конструкций вызывает помехи, но это естественно.
4.	Кирилл, 36 лет: работаю таксистом, целый день на колесах. Штатный магнитофон спасает, работает исправно. Товарищи рекомендовали заменить на сенсорную модель от новой Гранты, но пока старая не подводит.
Отрицательные
1.	Виктор, 38 лет: штатный аудио модуль хоть и неплохой, но мне его показалось недостаточно, заменил зарубежным, дополнил усилителем. Теперь громкость хорошая, качество на высоте.
2.	Михаил, 42 года: работаю курьером, вся смена за рулем. От штатной магнитолы ожидал большего, пришлось заменить новой. Громкость меня устраивает, планирую подключить усилитель – кроссовер.
3.	Иван, 33 года: покупал машину с рук, сразу заменил аудио модуль, отзывы нехорошие. Новое и качественное оборудование от Trinity, проблем нет.
4.	Владлен, 40 лет: друзья на годовщину сделали подарок в виде магнитолы с сенсорным управлением. До этого стояла кнопочная. Не сравнить, качество, звучание, управление, функциональность на высоком уровне.

Вывод
Мнения автомобилистов по функциональности и качеству звучания штатной магнитолы разделились, что очевидно. Каждый оценивает по своим критериям. Одним важно звучание, другим функциональность, третьим управление.
Независимо от типа магнитолы: кнопочного или сенсорного образца, качество изготовления хорошее. Массовых поломок, брака не зафиксировано. В обслуживании не дорого, детали и комплектующие доступны, как в официальных представительствах, так и в сети интернет.
Теперь владельцу не составит труда своими руками снять магнитолу на Гранта лифтбек без обращения в СТО.

Как обновить прошивку магнитолы до ver.38 (23.0.2.38)

Пароль на архив: club-lada.rf

1. Сборка основана на версии 23.02.38.
2. Имеет встроенную русскую локализацию.
3. Запуск альтменю без перезагрузки из штатного меню (по длительному удержанию «Настройки»).
4. Встроен драйвер для GPS приемника BU-353s4.
5. Инициализация звука и времени без участия процесса MMC.exe.
6. Отображение температуры двигателя и остаток топлива (при условии заведенной в ММС CAN шины).
7. Настройки экрана и звука.
8. Есть радио.
9. Поддержка кнопок магнитолы.

Далее действуем как описано выше. Данная сборка может работать без SD карты, либо можно удалить папки Install и Firmware_v38. Папка Navigation должна присутствовать на SD или на USB , она создана для навигационных программ, например, для Навитела нужно положить в эту папку Navitel.
Теперь осталось установить навигационную программу, настроить GPS и GSM модем. В комментариях делитесь отзывами о прошивках, и ссылками на них. Кстати, а Вы знаете, как воспроизвести большинство видео форматов на штатной магнитоле?

Видео — LADA GRANTA ЛИФТБЕК (установка магнитолы и колонок)

Прошивка магнитолы Калина 2/Гранта

Потребуется SD карта до 4Гб отформатированная в FAT. В последующем можно будет использовать карту в формате exFAT.

Внимание!

За все Ваши действия автор ответственности не несет. Кроме этого перепрошивка ММС приводит к потере гарантии.

Порядок действий: 1. Скопировать прошивку на SD карту (до 4Гб в FAT). 2. Скопировать файлы из папки «FirmWare» в корень карты памяти. 3. Извлечь флешку из USB порта. 4. Вставить SD карту в магнитолу. 5. Перезагрузить ГУ долгим (около 15с.) нажатием на кнопку питания (для Лада Калина 2) или кнопку громкость (для Лада Гранта). 6. Произойдет перепрошивка (пробегут 4 статус бара) и магнитола сама перегрузится в рабочий стол.

Видео — Lada Granta (Лада Гранта). Установка магнитолы и акустики. Недорогой вариант Китайца Saundmax

Видео — Установка акустики в Гранта Лифтбек
