Подогрев бачка омывателя своими руками

Сейчас нельзя представить машину, не имеющую омыватель стекла. Ведь каждый водитель привык, что запыленное стекло можно легко очистить с помощью омывающей жидкости, брызгающей из распылителей по первому требованию, и дворников, смывающих с окон дорожную пылищу и насекомых.
Но вот случилось непредвиденное – у омывателя 2110 возникли неисправности, и, конечно же, он перестал работать. И что же теперь делать? Мыть стекло обычной тряпкой и водой? Не стоит паниковать так сразу – поломка может быть легкой.

Омыватель лобового стекла ВАЗ 2110 — бачок, мотор и другие составляющие

Без стеклоомывателя сегодня автомобиль немыслим, уж больно мы привыкли, что по первому нашему требованию из форсунок брызгает омывающая жидкость, а ей вслед дворники смывают дорожную пыль и жалкие остатки насекомых, ударяющихся о лобовое стекло. Но что делать, если вдруг мотор омывателя ВАЗ 2110 отказывается выполнять свои функции? Если насос не работает, то о чистоте стекла приходится забыть, или мыть его по старинке, вручную с помощью воды и тряпки.

Устройство омывателя

Электронасос омывателя стекол (мотор) ЭНЦ 2,5Вт на ВАЗ 2110

Изобретение омывателя стекла позволило обеспечить дополнительный комфорт и безопасность автомобилистам, пассажирам и всем участникам дорожного движения.

Когда омыватель работает хорошо, четко выполняет поставленные перед ним задачи, мало кто обращает на него внимание. До тех самых пор, пока устройство не начнет «барахлить» и подавать первые признаки неисправности.

Омыватель лобового стекла ВАЗ 2110 — бачок, мотор и другие составляющие

Без стеклоомывателя сегодня автомобиль немыслим, уж больно мы привыкли, что по первому нашему требованию из форсунок брызгает омывающая жидкость, а ей вслед дворники смывают дорожную пыль и жалкие остатки насекомых, ударяющихся о лобовое стекло. Но что делать, если вдруг мотор омывателя ВАЗ 2110 отказывается выполнять свои функции? Если насос не работает, то о чистоте стекла приходится забыть, или мыть его по старинке, вручную с помощью воды и тряпки.

Отказ прибора по механическим причинам

Обычно первопричина, по которой омыватель 2112 стекла отказал, может быть либо механической, либо электрической. Иногда проблемы можно распознать по звуку, либо выявить, проведя несложную проверку.

Возможно, что стакан с сеткой забился грязью или другими отложениями, вследствие чего насос не может больше качать автомобильную жидкость. Сняв бачок, можно легко распознать, что следует предпринять: заменить стакан с сеточкой или же просто его промыть.

Что такое мотор омывателя?

Мотор омывателя — узел стеклоомывателя ветрового и заднего стекла автомобилей; электрический двигатель постоянного тока малой мощности, предназначенный для подачи омывающей жидкости под давлением из бачка к жиклерам (соплам) омывателя.

Мотор стеклоомывателя обеспечивает нормальное функционирование всей системы — он приводит в действие водяной насос, который подает омывающую жидкость под давлением из бачка на жиклеры. Именно благодаря мотору и насосу создается напор жидкости, омывающей ветровое стекло или стекло двери задка, и очищающий их от загрязнений и пыли.

Неисправность мотора делает неработоспособным весь стеклоомыватель, поэтому данную деталь необходимо заменить. Но прежде, чем делать покупку, следует разобраться в типах и особенностях современных моторов омывателей.

Устранение неисправностей оборудования

Молдинг лобового стекла

Вышедший из строя омыватель, не выполняющий обдув специальной жидкостью лобового стекла, восстанавливается. Чаще всего требуется замена нагнетающего насоса, который происходить в такой последовательности:

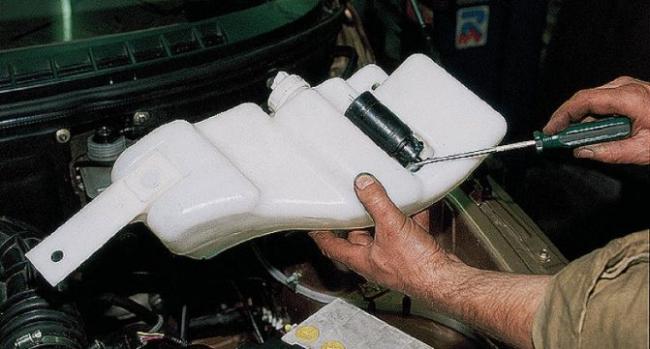

1. С устройства снимается контактная группа.
2. При помощи короткой отвертки вынимаем компрессор из отверстия.
3. На его место вставляем в бачок новый узел.
4. На контактную группу надеваем разъемы, после чего можно выполнять проверку.

Двигатель работает с характерным звуком в случае правильного функционирования. Из форсунок осуществляется обдув стекла водяной струей. В случае если произведена замена трубок придется подождать немного времени на их заполнение жидкость. Применение данной системы по назначению позволит ездить в любую погоду.

Вождение автомобиля превращается в пытку, если лобовое стекло покрыто разводами грязи. Пытаясь рассмотреть, что же происходит впереди, водитель устаёт и хуже контролирует ситуацию на дороге. Да и “дворники”, царапают стекло, размазывая по нему абразивную грязь. Рассмотрим наиболее распространённые неисправности. Возможно, прочитав эту статью, Вы сможете самостоятельно справиться с диагностикой и ремонтом прямо во дворе своего дома. Оговорим сразу несколько пунктов, чтобы в дальнейшем не повторяться многократно:

• описание методики поиска причины неисправности будет изложено непрерывно. То есть, будем предполагать, что поломка ещё не устранена. Если же у Вас “всё заработало” – завершайте ремонт
• если какие-то действия будут вне Вашей компетенции или не окажется необходимых инструментов и запчастей – езжайте в магазин или автосервис.

Подробное описание

Электродвигатель бачка омывателя стёкол БелАК БАК.21109 (ан.:2110-5208009) для легковых а/м, в том числе ВАЗ, произведенный компанией "БелАвтоКомплект", предназначен для бесперебойной подачи омывающей жидкости при эксплуатации легкового автотранспорта.

• Напряжение питания: 12 В
• Потребляемая мощность: 10 Вт
• Давление: 2,5 Атм
• Цвет: черный
• Применяемость: легковые а/м
• Аналог: 2110-5208009

Механические причины отказа прибора

Условно причины, из-за которых стеклоомыватель отказывает, можно разделить на механические и электрические. Но чаще всего они довольно просты, иногда их можно даже распознать на звук, или произвести простую проверку.

Первыми рассмотрим причины механические:

• Вполне вероятно, что сетка стаканчика, которой оснащен бачок омывателя ВАЗ 2110, забит грязью или другими отложениями, из-за чего насос не может прокачать жидкость. Здесь, скорее всего, придется снимать бачок, а там уже смотреть – нужна стакану с сеточкой замена, или простое промывание;
• Вместо специальной жидкости незамерзайки в летнее время залили обычную воду, а перед наступлением холодов, даже залив нормальный стеклоомыватель, забыли из шлангов выгнать воду. Она замерзла, соответственно, омывание лобового стекла стало невозможным. Выход – прогреть машину, с закрытым капотом оставить ее в теплом гараже и подождать, пока вода не растает, тогда насос сможет ее прогнать;
• При вышеописанной ситуации или при других сильных нагрузках может провернуться вал двигателя стеклоомывателя. При этом слышится гул от моторчика, но насос ничего на стекла не подает. Если такое произошло, то поможет только замена механизма;
• Шланг всего лишь соскочил, и жидкость идет не через форсунки, а где-то мимо них;
• Шланг, идущий на форсунки, пережат;
• Форсунки (штуцера) забились отложениями или грязью. Чтобы это проверить достаточно снять шланг с форсунки и посмотреть, идет ли жидкость. Поможет замена форсунок.

Электрические причины поломки

1. Перегорел предохранитель. Это можно проверить, заглянув в блок предохранителей.
2. Мотор омывателя 2110 оснащен клеммами и выводами, которые могли окислиться или вообще отвалиться.
3. Может отказать и выключатель, который расположен на руле автомобиля. Работу выключателя омывателя можно проверить, используя мультиметр.
4. Первопричина, по которой не работает стеклоомыватель Ваз 2110, может крыться в неисправной проводке. Чтобы ее устранить, придется менять провода.
5. Неисправным может быть и реле. Отремонтировать его не получится, лучше всего заменить на новый.

Причина отказа из-за электрики

Электрические причины могут быть следующими:

• Возможно, сгорел предохранитель. Он находится в блоке предохранителей;
• Проверьте выводы, которыми оснащен мотор омывателя ВАЗ 2110, вполне возможно, что они окислились. Бывает, что клеммы и вовсе отвалились;
• Не работает выключатель стеклоомывателя, находящийся на руле. Его работоспособность нетрудно проверить мультиметром;
• Неисправна проводка. Возможно, нужна замена проводов;
• Не работает реле стеклоомывателя. Лучшее лечение – также замена.

Описание продукта

Компактный моторчик омывателя стекол БАК.21109 » изготовлен из высококачественных компонентов и тщательно балансирован для стабильной работы в широком температурном диапазоне. Малогабаритный электродвигатель омывателя стекла протестирован в заводских условиях и сертифицирован для эксплуатации в Российской Федерации и странах Таможенного союза. Безупречная функциональность электрооборудования и низкий уровень шума при работе основаны на передовых разработках компании и высоком качестве сборочных операций. Данный электродвигатель полностью взаимозаменяем с электромотором омывателя 2110-5208009.

. ВНИМАНИЕ. Не забывайте зимой заменять жидкость в бачке омывателя на незамерзающую. Замерзание жидкости в бачке может повредить электродвигатель омывателя стёкол.

Этот товар имеет официальные награды:

Электродвигатели «БелАК» удостоились престижной национальной премии «Автокомпонент года 2016».

Бачок омывателя: замена и цена детали

Бачок стеклоомывателя на автомобилях ВАЗ 2110-2112 приходится менять довольно редко, так как причин, по которой это необходимо делать, довольно мало. И самой распространенной является появление трещин и утечка омывающей жидкости. Происходит это разумеется в зимнее время года, когда автовладельцы забывают во время заменить воду на незамерзающую жидкость.
Чтобы избежать подобных проблем и не тратить лишние деньги на новый бачок, еще до наступления первых морозов заменить воду на незамерзающую жидкость. Для начала можно воспользоваться хотя бы той, которая выдерживает температуру до -10 ºC.

Если вы все-таки не уберегли бачок от замерзания и в нем появились трещины, то придется производить его замену на новый. Сделать можно всю эту работу самостоятельно с использованием минимума инструментов, а именно:

1. Головка торцевая на 10 мм
2. Трещоточная рукоятка

Первым делом необходимо отсоединить провода питания от моторчика стеклоомывателя, как это наглядно показано на фото ниже.

Также сразу стоит отсоединить шланг от моторчика, просто с небольшим усилием потянув его:

Теперь отсоединяем штекер питания от датчика уровня жидкости и открутив пробку, вынимаем датчик:

После этого можно откручивать болты крепления бачка, один из которых находится в передней части:

И в задней части есть еще один.

И теперь можно без проблем вынимать бачок из посадочного места, так как его больше ничего не держит:

Затем можно производить установку бачка в обратной последовательности. Купить новый можно по цене около 150 рублей.

Снятие бочка

Чтобы изъять бочок стеклоомывателя, понадобится:

1. В первую очередь произвести отсоединение минусовой клеммы от АКБ.
2. Отсоединить колодку от датчика, измеряющего уровень жидкости.
3. Отсоединить колодки от электрического мотора насоса. Повторно собирая стеклоомыватель Ваз 2110 следует помнить: плюсовая клемма – розовый проводок, минусовая – черный.
4. Чтобы опорожнить бочок, требуется открыть крышку и достать стаканчик с сеткой.
5. Открутить болт от гайки крепления, не забыв об установленной под головкой болта шайбе.
6. Затем нужно приподнять бачок и снять его со шпилек.
7. Если в бочке осталась жидкость для стеклоомывателя, то, чтобы ее удалить, надо прикрыть отверстие и отсоединить шланг от штуцера. Слитой автожидкостью можно спокойно пользоваться и далее, а потому для ее временного хранения стоит воспользоваться чистой посудой.

Омыватель лобового стекла автомобиля ВАЗ

не работает насос омывателя лобового стекла
На первых моделях Жигулей, которые выпускались с 1980 года, были установлены ножные омыватели лобового стекла, они использовались в моделях 2101 и 2102. В насосе находился дополнительный выключатель №8 стеклоочистителя , он включался при нажатии на кнопку насоса.

Как говорилось выше в схеме включения стеклоочистителя Жигуля , модели 2101, присутствует ножное включение омывателя, а вот в моделях -21011 и -21013 все сделано по нормальному как в большинства современных автомобилях. Управление происходит при помощи рычага на рулевом колесе. Также поменялась в новых моделях и конструкция электрического насоса омывателя лобового стекла.

Снимаем бачок

Для снятия бачка омывателя лобового стекла нужно произвести такие действия:

1. Отсоединить минусовую клемму от АКБ;
2. От датчика уровня жидкости отсоединить колодку;
3. От электромоторчика насоса стеклоомывателя отсоединить колодки. При повторной сборке запомните, что к плюсовой клемме подсоединена колодка, имеющая розовый провод, к минусовой – с черными проводами;
4. Если бачок заполнен, нужно открутить его пробку и вынуть стаканчик с сеткой-фильтром;
5. Открутить гайку крепления и болт. Не упустите из виду, что под головку болта, крепящего бачок стеклоомывателя лобового стекла установлена шайба;
6. Снять бачок со шпилек, приподняв его;
7. Если в нем есть жидкость, прикройте отверстие, и отсоедините от штуцера шланг;
8. Жидкость эта пригодна для повторного использования, поэтому целесообразно слить ее в чистую посуду.

↑ Электронное реле 524.3747

Очиститель имеет три режима работы, они включаются правым подрулевым переключателем. Прерывистый режим обеспечивается электронным реле К2 типа 524.3747, установленным в монтажном блоке. Это реле также включает малую скорость моторедуктора очистителя при включении омывателя ветрового стекла. Реле должно обеспечивать включение электродвигателя с частотой 14±4 цикла в минуту при частоте вращения вала моторедуктора не менее 20 мин -1 , температуре 20±5°С и напряжении питания 14±0,2 В.

При работе очистителя на малой скорости в постоянном режиме напряжение питания подводится к диаметрально противоположным щеткам. При работе очистителя на максимальной скорости «+» питания подводится к щетке, расположенной сбоку.

Для разгрузки контактов выключателя зажигания очиститель подключен через дополнительное реле К6 в монтажном блоке.

Неисправный моторедуктор рекомендуется заменять новым (возможна зачистка коллектора, контактов концевого выключателя и замена шестерен). Погнутые рычаги выправляют. При износе шарниров – их заменяют.

Замена бачка стекломывателя

Замена бачка стекломывателя ВАЗ 2110, 2111, 2112 (десятка)

ВАЗ 2110, 2111, 2112

руководство по ремонту

3. Отсоедините две колодки с проводами от клемм электродвигателя насоса омывателя. Обратите внимание, что к клемме «+» электродвигателя подсоединена колодка 1 с розовым проводом, а к клемме «–» – колодка 2 с двумя черными проводами.	4. Отверните пробку бачка (если в бачке находится жидкость) и выньте стаканчик с сеткой.
5. Отверните гайку крепления бачка.	6. Отверните болт крепления бачка. Обратите внимание, под головкой болта установлена шайба.	2. Приподнимите бачок, сняв его со шпильки. Отсоедините шланг от штуцера насоса, закрыв отверстие пальцем, если в бачке находится жидкость.
2. Вылейте жидкость из бачка в чистую емкость (ее можно опять использовать). тонким слоем моторного масла.
9. Промойте загрязненную сетку стаканчика и установите бачок в порядке, обратном снятию.

Электрооборудование Предохранители и реле Замена блока предохранителей Генератор (устройство, характеристики) Неисправности генератора Замена ремня генератора Замена генератора Разборка и ремонт генератора Стартер (устройство, характеристики) Неисправности стартера Замена стартера Разборка и ремонт стартера Проверка и замена замка зажигания Разборка и ремонт замка зажигания Замена свечей зажигания ЭСУД Диагностика ЭСУД и коды неисправностей ЭБУ (контроллер) — описание Замена ЭБУ (контроллера) Замена датчика температуры охлаждающей жидкости Замена датчика детонации Замена датчика массового расхода воздуха Замена СО-потенциомера Замена датчика скорости Датчик положения дроссельной заслонки Замена регулятора холостого хода Замена датчика положения коленвала Замена Лямбда-зонда Замена датчика фаз Замена модуля зажигания Система зажигания Неисправности зажигания Установка момента зажигания Замена распределителя зажигания Проверка работы датчика холла Ремонт распределителя зажигания Проверка и замена катушки зажигания Регулировка света фар Замена фары Замена заднего фонаря Замена фонаря на крышке багажника Снятие плафона освещения салона Замена корректора света фар Снятие подрулевых переключателей Замена звукового сигнала Замена стеклоочистителя Неисправности стеклоочистителя Ремонт мотора стеклоочистителя Замена бачка стекломывателя Замена насоса стеклоомывателя Замена датчика жидкости стеклоомывателя Задний стеклоочиститель (мод. 2111, 2112) Замена мотора вентилятора радиатора Работа моторчика печки (принцип, схема) Замена моторчика печки Разборка и ремонт моторчика печки Замена дополнительного резистора печки Замена датчика температуры воздуха Обогреватель заднего стекла Замена прикуривателя и его подсветки Комбинация приборов (описание, схема) Неисправности комбинации приборов Снятие комбинации приборов Замена ламп комбинации приборов Разборка комбинации приборов Проверка работы блока эл.магнитного клапана карбюратора Неисправности блока ЭПХХ

Обслуживание форсунок

Для обеспечения бесперебойной работы форсунок, периодически требуется уделять им внимание. Лишний осмотр форсунок не помешает. Если форсунки продолжительное время не включались, то их обязательно необходимо проверить на работоспособность. При необходимости почистить и отрегулировать. В зимнее время года обязательно нужно применять незамерзающую омывающую жидкость. Перемерзание форсунок приводит к их износу и преждевременному выходу из строя. Если вы будете выполнять предложенные в этой статье рекомендации, то замена форсунки омывателя ваз 2112 долгое время вам не понадобится. И ветровое стекло будет омываться так, как показывает видео.

Параметры насоса

При замене насосика омывателя для лобового стекла, необходимо подобрать аналогичное установленному ранее устройству.

Для автомобиля ВАЗ 2110 подходит определенный девайс с заводским обозначением 2010-5208009.

Приведем в таблице основные показатели и характеристики устройства.

Параметр	Показатель
Диапазон рабочих температур	От -40 до +125 градусов по Цельсию
Номинальное напряжение	12В
Габариты	108х45х37 миллиметров
Вес	Не более 120 грамм
Потребляемое количество тока	Не более 4,5 А
Развиваемое давление	Минимум 0,25 Мпа
Расход жидкости	Не меньше 30 мл/сек

Проверка моторчика

Если в стеклоомывателе есть жидкость, но она не поступает из форсунок, необходимо проверить, работает ли электромоторчик насоса. При его исправности – проверить предохранитель, а также проводку, для чего, после обесточивания АКБ и отсоединения колодок от моторчика насоса (как описано выше), нужно клеммы мотора насоса подсоединить напрямую к клеммам АКБ, соблюдая полярность. Если насос по-прежнему не работает, ему необходима замена, которая обычно производится в сборе с моторчиком.

Чтобы произвести замену, также необходимо вначале снять бачок омывателя лобового стекла, и аккуратно поддеть насос отверткой, после чего вынуть его.
Новый насос установить просто, только перед этим весьма желательно заменить его резиновый уплотнитель.

Установка и снятие помпы

Автожидкость в стеклоомывателе 2112 присутствует, но не поступает из форсунок, то, возможно, сломался насос либо мотор омывателя ваз. Однако следует для начала убедиться в исправности проводки предохранителя. Если дело все же в электромоторе, то его остается только заменить. Но, к сожалению, чтобы это сделать, нужно менять весь насос целиком.

Установить данную конструкцию достаточно просто:

1. Перед установкой, прежде всего, следует найти замену резиновому уплотнителю
2. Требуется установить насос в посадочное место.
3. После этого нужно подсоединить шланг, предварительно проверив отсутствие автожидкости в бочке.
4. Проделав все вышеперечисленное, понадобится правильно присоединить провода питания.

Электрические

Детонация двигателя причины и методы устранения

Неполадки электрических систем случаются редко. Их можно устранить самостоятельно, но, если сомневаетесь, обратитесь к опытному механику.

1. Первое место среди неполадок занимает выход со строя предохранителя. Устранить проблему легко – перечитайте инструкцию по эксплуатации авто и по условным обозначениям найдите нужный предохранитель и замените его новым.
2. Ещё одна причина – не работает моторчик омывателя. Причина – окисление клемм или их отпадение. Для устранения неисправности нужно зачистить контакты и заново подключить составные части при необходимости.
3. Случается и так, что не работает выключатель омывателя на руле. Проверить это можно с помощью мультиметра. Подсоедините прибор ко клеммам моторчика и проверьте напряжение. Если оно в порядке, но механизм не работает – скорее всего, виноват именно выключатель. Но не исключается проблема в электропроводке или отсутствии замыкания реле устройства. Если после самостоятельной замены он не заработает – не обойтись без опытного мастера.

↑ Схема включения омывателя и очистителя ветрового стекла ваз 2110

1 — электродвигатель очистителя ветрового стекла; 2 — электродвигатель омывателя ветрового стекла; 3 — переключатель очистителя и омывателя ветрового стекла; 4 — монтажный блок; 5 — выключатель зажигания; К2 — реле очистителя ветрового стекла; К6 — дополнительное реле; А — условная нумерация штекеров в колодке электродвигателя очистителя; В — к источникам питания

Подключаем дополнительный бачок омывателя Ваз 2110, электрическая часть

Итак, адсорбер перенесли, но на его месте остались шпильки крепления, которые срезаем. Крепление бачка — это 2 винта, для них нужно 2 отверстия диаметром 6 миллиметров, потом подключаем второй бачка.

Минусовой провод фиксируем недалеко от электромотора, а два провода с моторчика и с датчика, засовываем в пластмассовую гофру. Связку проводов соединяем в кучу со шлангом омывателя и фиксируем. Необходимо сделать отверстие для жгута в звукоизоляции моторного щита. Сейчас проводка проходит в кабину совместно с проводами печки.

Для того чтоб упростить задачу, можно убрать трапецию стеклоочистителя. В салоне проводка находится под приборной доской выше монтажного модуля. Проводку присоединяем к разъему с тринадцатью контактами, которые расположен слева от монтажного блока.

Красный провод датчика подключаем к блоку БСК. Сигналом может служить индикатор износа передних тормозных колодок. Автоматическое переключение моторчиков необходимо ставить если БСК работает в режиме реального времени. Дополнительный бачок подключается автоматом, если в главном закончилась жидкость.

Не работает омыватель лобового стекла: причины и решения проблемы

Каждый элемент автомобиля должен работать качественно, иначе эксплуатация авто окажется достаточно сложной задачей. Многие недооценивают такой узел транспортного средства, как омыватель и всю систему мойки ветрового стекла, включая дворник. Без работающих механизмов данного узла сложно представить эксплуатацию автомобиля в мокрую погоду. Именно поэтому омыватель лучше всего поддерживать в рабочем состоянии и не допускать никаких поломок. Иначе брызги из-под колес других автомобилей, а также дождь и снег станут непреодолимыми препятствиями вашей поездки.

Часто случается так, что омыватель ломается посреди пути. Если при этом дорога мокрая, машины в потоке обрызгивают ваш автомобиль грязью, лучше прекратить эксплуатацию до тех пор, пока не будет исправлена неполадка. Часто даже легче и дешевле вызвать эвакуатор и транспортировать автомобиль на СТО, чем пытаться добраться до станции технического обслуживания без нормальной видимости. Предусмотреть же такую поломку практически невозможно.

Основные причины неполадок омывателя ветрового стекла

Нужно различать систему омывателя и дворники. Если работают щетки очистителя лобового стекла, движение возможно в мокрую погоду, но грязь будет развозиться по стеклу и может создать царапины на поверхности. Во время дождя только дворники и нужны для нормальной поездки. Но если погода не слишком мокрая, а с дороги все равно поднимается грязь, вам нужен именно качественный омыватель, который исполняет все свои функции.

В отечественных машинах часто система ломается в области бачка омывателя или моторчика, который прокачивает жидкость на распылители. Крепление выходной трубки к моторчику выполнено по пластиковому переходу, который имеет свойство ломаться. При поломке этого узла придется заменить весь моторчик, клеить и восстанавливать старый агрегат не имеет смысла. Распространенные неполадки, связанные с системой омывателя, на любых автомобилях следующие:

• разрыв шланги, по которой жидкость поступает на распылители для чистки лобового стекла;
• пережатие шлангов и отсутствие нормальной подачи жидкости для функционирования системы;
• трещина в бачке омывателя, из-за чего вся жидкость в считанные секунды после заливания уходит;
• недостаточно качественное или расшатавшееся крепление шланга к бачку, моторчику или к форсункам;
• засорение форсунок, которые служат для распыления жидкости непосредственно на лобовое стекло;
• поломка моторчика и прекращение поступления жидкости под давлением для ее нормально распыления.

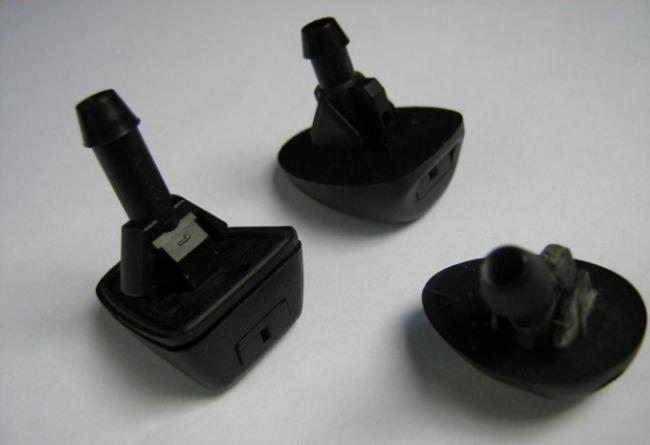

Замена инжекторов

Омыватель Ваз 2110 имеет струйные форсунки стеклоомывателя. Большим недостатком данных форсунок является слишком большой расход незамерзайки либо любой другой жидкости, а так же малая площадь поливания стекла. Можно, конечно, их немного подкорректировать, а можно и вовсе – заменить на веерные или двойные инжекторы стеклоомывателя. Благодаря таким распылителям снизится расход жидкости (где-то в 1,5-2 раза).

Чем же отличаются штатные струйные форсунки от веерных? Прежде всего, струйной форсунке свойственно выплескивать одну или две струи жидкости, регулируемых при помощи специальных инструментов. Веерный инжектор – это более современное решение, ведь с помощью него можно охватить большую площадь лобового стекла. Отличается она от струйного распылителя особой конструкцией сопла, а так же большим давлением в системе омывателя.

Однако и у веерных форсунок присутствуют недостатки:

1. Веерный инжектор быстро покрывается ледовой коркой при отрицательной температуре. Проблема решаема, стоит только докупить систему обогрева.
2. При большом количестве жидкости, попадающем на стекло, есть шанс снижения видимости на несколько секунд, прежде чем включатся дворники.

Тем не менее, недостатки у веерных форсунок, указанные выше, не столь существенные, нежели у струйных распылителей.

↑ Устройство омывателя ветрового стекла

Омыватель ветрового стекла

состоит из полиэтиленового бачка с электрическим насосом, установленного слева в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов.

Омыватель включается правым подрулевым переключателем, при этом питание подается на электродвигатель насоса и реле очистителя ветрового стекла, которое включает очиститель на малую скорость работы, если он был выключен или работал в прерывистом режиме.

При неисправности насоса его заменяют. Засорившиеся форсунки можно продуть в обратном направлении или прочистить леской.

Моторчик омывателя лобового стекла не работает: где находится и что делать

Всем привет! Проблема отказа в работе стеклоочистителя знакома многим. Одной из причин может стать насос, подкачивающий воду к системе. Так что сегодня предлагают обсудить моторчик омывателя лобового стекла.

Внешне элемент совсем небольшой, но играет важнейшую роль в работе форсунок и дворников. По сути, без него вода не сможет из бачка попадать на стекла, а дворники начнут просто елозить по сухой лобовушке, царапая поверхность осевшей пылью или грязью. Ничего хорошего здесь нет.

Выводы

Хороший обзор для водителя важен в любое время года, но особенно это актуально в зимних условиях. Сделать подогрев бачка омывателя лобового стекла своими руками вполне по силам многим. Для функционирования устройства используют два варианта: систему охлаждения двигателя или электрические элементы.

Вариант с подключением к СОД довольно трудоемок и требует определенных навыков. Несколько проще обстоят дела с реализацией электрообогрева. Отличные результаты демонстрирует комплексный подход к проблеме, включающий утепление подающих трубок и обустройство обогрева форсунок.

Непредусмотренные случаи

Бачок омывателя необходим для очистки лобового стекла от грязи. Без этой опции в сложных погодных условиях движение весьма затруднено. Кроме как заливать омывайку по сезону, обслуживать агрегат не требуется. Специальная жидкость служит смазкой для нормальной работы движущихся частей моторчика омывателя. Демонтаж может понадобиться в следующих случаях:

• требуется замена корпуса стеклоомывателя (треснул от внешнего воздействия, мороза);
• несвоевременная сезонная замена или использование некачественной омывайки привело к тому, что жидкость замерзла;
• необходим ремонт моторчика омывателя.

Особенности устройства

Существуют моторчики нового и старого образца. Последние можно встретить на советских машинах, или на ВАЗ 2107, 2108, к примеру.

В большинстве машин, включая ВАЗ 2109, 2110, 2114, а также иномарках Митсубиси Лансер, Паджеро Спорт или Форд Фокус, уже применяют новые виды моторчиков (насосов) омывателя.

Главными компонентами омывателя выступают:

• форсунки;
• насос (моторчик);
• бачок с омывающей жидкостью.

Форсунки служат для подачи воды на лобовое автомобильное стекло. Потому располагаться они должны так, чтобы выходящая струя жидкости попадала максимально на центр лобовушки. Насос подает воду и бачка. Кстати, на некоторых авто омывательная вода подается не только на ветровое стекло, но и на основные фары впереди и сзади.

Ремонт или замена насоса?

Целесообразность ремонта обуславливается стоимостью нового насоса. Большое количество помп неразборные, поэтому их для ремонта придется разрезать, а затем склеивать пластиковый корпус. Для ремонта своими руками достаточно полностью разобрать моторчик, очистить его внутренности от грязи, коррозии и наростов.

Разумеется, запчастей к насосу омывателя вы не найдете, поэтому уплотнительный манжет останется старым. Если именно он стал причиной заклинивания, то уже через год омыватель лобового стекла, скорее всего, опять не будет работать.

Как снять и промыть инжекторы

Форсунки омывателя лобового стекла удерживаются за счет пластиковых фиксаторов. Чтобы без повреждений корпуса снять форсунку, пробейте по каталогу оригинальных запчастей ее номер. Отыскав по номеру фотографию инжектора, вы увидите, где именно располагаются защелки. Снять форсунку можно тонкой шлицевой отверткой.

Для прочистки можно использовать иголку, меньшую за диаметр отверстия распылителя. Рекомендуем предварительно оставить на некоторое время засоренные форсунки в растворе лимонной кислоты. После отмачивания налет можно будет удалить с помощью очистителя карбюратора либо сжатого воздуха.

Замена Бачка Омывателя Ваз 2110

VAZ 2110 Омыватель ветрового стекла. бак, мотор и другие аксессуары

Без омывателя ветрового стекла автомобиль теперь немыслим, нам очень трудно вымывать жидкость из форсунок по запросу, и после этого стеклоочистители смываются с дорожной пыли и мелких насекомых, оставшихся на лобовом стекле. Замена ремня ГРМ на ВАЗ 2110. Приоритет 2112, короче, везде, где есть 16-клапанный двигатель внутреннего сгорания. Но что, если двигатель омывателя внезапно взбился 2110

им разрешено выполнять свои функции? Если насос не работает, вам придется забыть о чистоте стекла или вымыть его по-старому, вручную водой и тряпкой.

Как сделать электрический обогрев емкости стеклоомывателя?

Такой вариант в плане исполнения значительно проще, чем вышеописанный способ. Особых конструктивных изменений вносить не нужно, разве что установить в салоне кнопку управления и предохранитель.

Понадобится электрический элемент по типу такого, который используется при обогреве кресел. Его монтаж производится снаружи бачка специальным скотчем, после чего прокладывается проводка и собирается рабочая схема. Изящным можно назвать решение с нагревательным элементом для наружных зеркал.

Подача напряжения осуществляется выключателем, в цепь которого обязательно входит реле. Еще один вариант подключения – это использование кнопки обогрева заднего стекла. В этой схеме должен присутствовать предохранитель для предотвращения короткого замыкания.

Зачем нужно подогревать «незамерзайку»

Многие из вас читают этот материал с плохо скрываемым недоумением: зачем подогревать жидкость, которая не замерзает? На самом деле любая жидкость характеризуется таким показателем, как вязкость. Все знают, например, что при отрицательных температурах моторное масло загустевает. Точно такое же поведение характерно и для «незамерзайки», основу которой составляет изопропиловый или этиловый спирт. В сильные морозы вязкость жидкость становится густой, поэтому распыляется намного хуже (капельки больше по размерам и их меньше), да и дальность разбрызгивания уменьшается. Всё это приводит к падению качества очистки лобового стекла от грязи, снега и наледи.

Не забываем и о том, что мотору насоса приходится работать с повышенной нагрузкой, что отнюдь не способствует продлению его ресурса. Не случайно, согласно статистике автосервисов, неисправность насосов стеклоомывателей входит в число самых распространённых поломок.

Но ещё большими неприятными последствиями грозит использование некачественных «незамерзаек», у которых заявленная и указанная на этикетке температура замерзания не соответствует действительности. Не так уж редки случаи, когда указанный производителем порог в -30°С оказывается сдвинутым на 10-15 градусов в верхнюю область, и уже при минус 15 градусах такая жидкость замерзает, превращаясь в лёд. Чем это грозит, объяснять не нужно – дворники в этом случае будут просто размазывать грязь по всей доступной области, существенно ухудшая видимость дороги. Отметим, что риск приобрести такую «незамерзайку» достаточно высок, да и сами автовладельцы нередко разбавляют заводскую жидкость в целях экономии, усугубляя ситуацию.

Но есть эффективный способ решения проблемы – подогрев «незамерзайки». И хорошо, если такое средство установлено на автомобиле штатно. Но и при его отсутствии отчаиваться не следует, монтаж такой системы – дело достаточно несложное было бы желание.

Доработка и замена дворников своими руками

Какие дворники лучше, решает владелец автомобиля. Установленные на ВАЗ 2110, как и на УАЗ, с завода хорошо справляются со своей задачей, но возможна его доработка омывателями других фирм, которые отличаются более высоким качеством. Многих привлекают бескаркасные щетки — это хороший вариант. У них компактные размеры, они оснащены особым механизмом поводка. Правда, они не очень привлекательно смотрятся на ВАЗ 2110, так как крепеж на поводок штатного омывателя получается массивным. Поэтому они нуждаются в доработке.

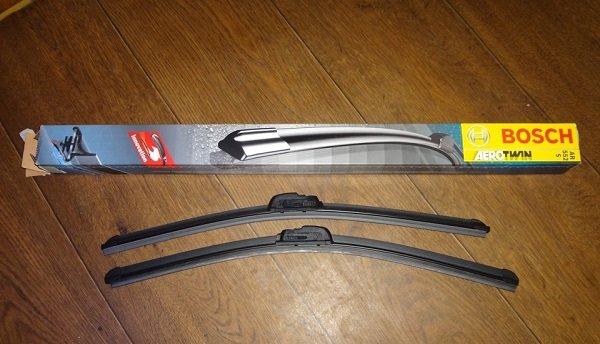

Бескаркасные омыватели для авто

Чтобы выполнить замену или доработку необходимо выполнить следующие действия:

1. Сначала нужно отсоединить отрицательную клемму на АКБ.
2. Затем нужно крепление отклонить на себя и снять щетку.
3. При наличии декоративной накладки ее необходимо демонтировать.
4. Открутив болт, можно демонтировать старую щетку.
5. Перед заменой деталей обязательно нужно сверять размеры нового омывателя со старым. Желательно, чтобы новый не превышал размеры старого более чем на 2 см.
6. Установка нового комплекта осуществляется в обратном порядке.

После модернизации следует проверить работоспособность узла: не скрипят ли щетки, как они работают при переключении режимов. При высоких оборотах мотора стеклоочистителя дворники должны работать быстро, при низких – медленно. Кроме того, они должны поддерживать прерывистый режим.
