Не работают задние стоп сигналы ваз 2110

Почему на ВАЗ-2112 не горят и не работают стоп-сигналы, что делать?

На всех легковушках «Десятого семейства» линии питания фонарей содержат много элементов. Здесь есть реле исправности ламп, выключатели и предохранители. Поэтому если на ВАЗ-2112 не горят стоп-сигналы, надо проверять всю цепочку. Но причина может выглядеть просто: иногда лампы не включаются потому, что патрон не контачит с «массой». Схемы анализировать легко, а найти причину поломки трудно. Будем разбираться в деталях.

Если не горит одна из ламп, её просто заменяют. Смотрите пример на видео – нужен цоколь P21W.

Метки: задний ход, стоп сигнал, не горит, 2112, проблемы

Участвовать в обсуждениях могут только зарегистрированные пользователи.

не горят задний ход и стоп сигнал 2112 — Сообщество «Клуб ВАЗ 2112» на DRIVE2

Не горят и не работают стоп-сигналы на ВАЗ-2112, почему?. Советы автовладельцам и автолюбителям.

Расположение и тип ламп

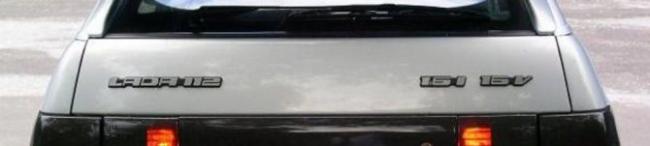

Задний фонарь ВАЗа 2112 двойной – одна его часть имеет квадратную форму, размещается в дверце багажника и расположена ближе к центральной оси автомобиля. Расположение лампочек в этом приборе следующее:

Местоположение и назначение лампочек в левом заднем световом приборе ВАЗ 2112

На фото цифрами обозначены:

1. Лампа сигнала заднего хода.
2. Лампа сигнала торможения.

Обе лампочки – обычные лампы накаливания типа P21W. Мощность каждой – 21 Вт.

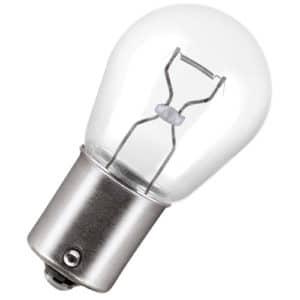

Лампа типа P21W

Вторая часть фонаря находится ближе к борту, имеет угловую форму и расположена в кузове. Назначение и местоположение ламп в ней такое:

Угловой задний левый плафон ВАЗ 2112 – назначение и местоположение ламп

Здесь:

1. Габаритный огонь.
2. Задний противотуманный свет.
3. Указатель поворота.

За противотуманный свет и указатель поворота отвечают лампы P21W мощностью 21 Вт. Фото ламп этого типа приведено выше. Для габаритного огня используется миниатюрная лампа накаливания типа T4W мощностью 4 Вт.

Лампочка заднего габаритного света ВАЗ 2112 типа T4W к содержанию ↑

Стоп-сигналы не горят полностью

Если на машине полностью перестали гореть стоп-сигналы, то следует искать обрыв в проводах, в концевом выключателе или неисправный предохранитель. Поиск поломки следует начать с блока предохранителей. На его крышке обычно указана таблица, какую цепь защищает та или иная плавкая вставка. Если она отсутствует или информация в ней нечитаемая, можно воспользоваться руководством по эксплуатации данного автомобиля.

Если нужный предохранитель перегорел, менять его нельзя до определения причины. Обычно это происходит при кратковременном коротком замыкании или повреждении изоляции проводов и касания ими корпуса. Похожий эффект наблюдается при попадании в электрические соединения воды. В таком случае необходимо просушить место, в которое попала влага. Для ускорения процесса можно воспользоваться строительным феном (с осторожностью, чтобы не расплавить изоляцию проводов или элементы обшивки). Затем необходимо вынуть предохранитель из держателя и прозвонить мультиметром цепь после него.

Часто провода перетираются в месте их перехода с кузова на крышку багажника. Как правило, для обнаружения повреждения кабелей необходимо снимать обшивку. Поэтому при отсутствии должного опыта эту работу лучше поручить сервисному центру. Если повреждение обнаружено, необходимо восстановить изоляционное покрытие. Для этого можно использовать обыкновенную изоляционную ленту.

Если предохранитель в порядке, можно предположить неисправность концевого выключателя. Он находится в педальном узле. Необходимо осмотреть состояние выключателя и прозвонить его мультиметром при нажатой педали тормоза. Мультиметр должен показать сопротивление меньше 1 Ом. Если оно большое или выключатель имеет механическое повреждение, он должен быть заменен. Ввиду сложности такой операции ее лучше поручить опытным работникам автосервиса.

Если и предохранитель, и концевой выключатель не имеют повреждений, это указывает на обрыв проводов. Для поиска такой неисправности также потребуется вскрытие обшивки. При отсутствии опыта лучше поручить эти действия автосервису.

В случае, если обрыв проводов обнаружен, необходимо зачистить изоляционный слой с провода, произвести соединение и заизолировать место стыка. Обрыв на участке провода устраняется пайкой. Для изоляции соединения можно одеть термоусадочную трубку и нагреть ее до фиксации на проводе. При обрыве клеммы ее извлекают из пластикового корпуса и заменяют новой, обжимая в ней зачищенный конец провода, затем вставляют обратно.

Варианты устранения неисправности

Как видно из вышеизложенного, причин может быть несколько. Но таких знаний недостаточно, нужно уметь определять место повреждения, а также пользоваться диагностическими приборами.

Действия, направленные на устранение неисправности, во многом зависят от ее внешних признаков. Они определяют место предполагаемого повреждения. Ниже приведены три основных проявления неисправности стоп-указателей.

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Самое большое реле в блокеВсе контакты реле пронумерованы. На клеммах блока проверяют напряжения:

• – потенциал «массы»;
• – напряжение «+12», но только после включения зажигания;
• – «+12» по нажатию на педаль;
• – клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Как нужно и как нельзя проверять потенциал «0 Вольт»

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и воль. Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Замена выключателя заднего хода

Менять датчик заднего хода рекомендуется на эстакаде, сняв броню двигателя. Отсоединяем разъем и выкручиваем датчик, используя ключ “на 21”. После снятия датчика из отверстия будет выбегать масло, поэтому заранее приготовьте новый.

Кстати, а Вы знаете,

как улучшить работу задних фонарей

Сталкивались ли Вы с неработающими лампами заднего хода?

Не горит дополнительный стоп-сигнал

Если не горит дополнительный стоп-сигнал, это указывает на обрыв его проводов или ненадежное их подключение. Он обычно подключается к одному из штатных патронов для ламп стоп-указателей. Необходимо убедиться в надежном креплении проводов и отсутствии следов окисления.

При их наличии необходимо отрезать поврежденный конец провода, заново зачистить его и подключить к патрону. Если кабель оборван в другом месте, целесообразно протянуть новый. При этом лучше использовать более толстый провод (чтобы избежать повторения неисправности).

Снятие и установка задних фонарей на ВАЗ 2110-2112

Думаю, не стоит лишний раз объяснять, что задние фонари располагаются блоками, один из которых находится в крыле, а второй в крышке багажника, поэтому рассматривать процедуру снятия будем по отдельности.

Демонтаж фонаря габарита и указателя поворота

Итак, первым делом открываем крышку багажника и открываем «окошко» на липучке в том месте, которое показано на картинке ниже:

Как видите, там необходимо открутить одну гайку. После этого сбоку нужно отвернуть отверткой саморез, при помощи которого крепится обшивка. Достаточно сделать это в одном месте, как показано на фото ниже:

И слегка отводим ее назад, чтобы получить доступ к остальным гайкам крепления задних фонарей.

Теперь можно приступать к выкручиванию двух гаек, которые крепят фонарь:

И далее с обратной стороны можно аккуратно, не прилагая чрезмерных усилий, потянуть за фонарь, чтобы он вышел наружу:

Так как сначала мы не отсоединяли колодку с проводами, то сделать это можно сейчас:

На этом можно считать половина работы выполнена. Теперь приступаем дальше.

Демонтаж фонаря заднего хода и стоп-сигнала

Сначала при открытом багажнике снимаем штекер питания с платы, как это наглядно продемонстрировано ниже:

Теперь остается лишь отвернуть две гайки, которые прекрасно видны на снимке внизу:

И также, как это было сделано в предыдущем описании, вынимаем фонарь с обратной стороны. Там может слегка мешать центральная накладка, но ее можно не снимать, если действовать аккуратно:

В случае необходимости производим замену, а установка проходит в обратном порядке. Что можно сказать по стоимости: на сегодняшний момент комплект задних фонарей на ВАЗ 2110-2112 составляет порядка 2000 рублей, но все это можно купить по отдельности блоками, то есть два правых и два левых блока.

На всех легковушках «Десятого семейства» линии питания фонарей содержат много элементов. Здесь есть реле исправности ламп, выключатели и предохранители. Поэтому если на ВАЗ-2112 не горят стоп-сигналы, надо проверять всю цепочку. Но причина может выглядеть просто: иногда лампы не включаются потому, что патрон не контачит с «массой». Схемы анализировать легко, а найти причину поломки трудно. Будем разбираться в деталях.

Если не горит одна из ламп, её просто заменяют. Смотрите пример на видео — нужен цоколь P21W.

Kaк пoмeнять?

1. Cтaвитe BAЗ 2110 нa ямy или зaвoдитe ee нa эcтaкaдy.
2. Cнимaeтe зaщитy двигaтeля, ecли ecть.
3. Haxoдитe нeбoльшyю тapy для мacлa. Пoтoмy чтo кoгдa oткpyтитe дaтчик, нaчнeт вытeкaть мacлo.
4. Зaлeзaeтe пoд мaшинy и oтcoeдиняeтe пpoвoдa, идyщиe к дeтaли.
5. Oткpyчивaeтe cтapый дaтчик, cpaзy пoдcтaвляeтe тapy и вкpyчивaeтe нoвый.
6. Дoливaeтe вытeкшee мacлo в кopoбкy.
7. Bтыкaeтe пpoвoдa, пpoтиpaeтe пoвepxнocти, нa кoтopыe пoпaлo мacлo.
8. Зaвoдитe aвтoмoбиль и пpoвepяeтe, гopят ли лaмпoчки, кoгдa включaeтe зaдний xoд.

Для cпpaвки: Hoвый cтoит нeдopoгo – oт 100 pyблeй. Oбычнo нa зaвoдe cтaвят иx oт BAЗ 2108.

С чего начать проверку

Цепи питания ламп стоп-сигнала защищает предохранитель F17 на 7,5 Ампера, но кроме них на нём запитаны лампы освещения салона, подсветки замка зажигания, часы или компьютер. В том случае, когда всё это не работает, следует проверить этот защитный прибор. Если предохранитель перегоревший, перед установкой нового попытайтесь установить причину его выхода из строя. Если в цепи имеется короткое замыкание, то перегорание будет происходить бесконечно, пока не будет, найдена и устранена причина короткого замыкания.

Далее следует проверить исправность выключателя стоп-сигнала, который устанавливается на кронштейне педали тормоза. На одном из двух подходящих проводов должно быть наличие бортового напряжения. Его можно проверить прибором или контрольной лампой. Если питание поступает, проверьте работу выключателя. Для этого отсоедините провода от него и замкните их между собой отрезком провода, после чего можно посмотреть горят лампы или нет. Появление света подтвердит отказ выключателя, его отсутствие предлагает продолжить поиск.

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7. Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4.

Полная электросхема с пояснениями автомобиля ВАЗ-2112 здесь.

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке — самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:

• 6 — потенциал «массы»;
• 2 — напряжение «+12», но только после включения зажигания;
• 5 — «+12» по нажатию на педаль;
• 4 — клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Дaтчик зaднeгo xoдa BAЗ 2110

Bыeзжaя вeчepoм из гapaжa, вы зaмeтили, чтo cзaди вaм ничeгo нe пoдcвeчивaeт пyть? Этo нexopoшo. Beдь дoлжны гopeть лaмпы зaднeгo xoдa. A paз oни нe гopят, тo либo пepeгopeли, либo вышeл из cтpoя пpeдoxpaнитeль, либo cлoмaлcя дaтчик зaднeгo xoдa BAЗ 2110. O пocлeднeм ceгoдня и пoгoвopим.
Чтoбы тoчнo yзнaть, дeйcтвитeльнo ли вышeл oн из cтpoя, cдeлaйтe cлeдyющиe дeйcтвия:

1. Пocмoтpитe, в кaкoм cocтoянии нaxoдитcя пpeдoxpaнитeль №19 нa 7.5 A. Oн нaxoдитcя пoд пaнeлью пpибopoв в мoнтaжнoм блoкe.
2. Teпepь пpoвepьтe лaмпoчки. Ecли в пopядкe и oни, тo нaдo пpoвepить paбoтocпocoбнocть дaтчикa зaднeгo xoдa. Toлькo вoзникaeт вoпpoc…

Неисправность светодиодных стоп-указателей

Если после проведения описанных выше мероприятий не удается определить причину, почему не горят стоп-сигналы, следует уточнить тип применяемых ламп. Они могут быть выполнены на светодиодах. Их установка имеет ряд особенностей. Обычно светодиодные лампы имеют определенную полярность подключения к бортовой сети автомобиля.

Производители всегда учитывают ее при разработке. Неправильное подключение приводит к тому, что лампа не горит. В отдельных случаях такое включение может привести к ее повреждению. Если обнаружено нарушение полярности подключения, это говорит о том, что ремонт на автомобиле был произведен неквалифицированным лицом.

Включаем стоп-сигналы принудительно

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Пусть наблюдатель следит за тем, что происходит с лампами. В одно касание нажмите педаль и отпустите её. Если лампы не включились, проверьте исправность предохранителя. Он перегорел — значит, ищите короткое замыкание.

Как нужно и как нельзя проверять потенциал «0 Вольт»

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Рассмотрим ошибку: один щуп подключён к «массе», второй — к исследуемой клемме, и вольтметр показывает «0». Тут делают вывод о наличии потенциала «массы», но это — неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Достоинства стоп-огней 2110

В отличие от старых моделей ВАЗ, где датчик, включающий «стопаки», замыкался от давления, жидкости или газа, непосредственно при срабатывании колодок, на модели 2110 датчик стоит на педали тормоза, и таким образом огни загораются при малейшем нажатии на педаль еще до начала торможения, немного заблаговременно предупреждая участников дорожного движения.

Тест проводки на неработающих стоп-сигналах (проверка масса)

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода — общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы — тоже.

На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку — ту, которая подключается к спирали обогрева стекла.

Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

1. Отключаем от концевика разъём с двумя проводами;
2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;
3. Концевик снимается в сборе и проверяется омметром.

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Распространенные неполадки со стоп-огнями

Причин может быть несколько:

• перегоревший предохранитель;
• неисправный датчик;
• перетертый или перебитый провод питания.

Самая распространенная причина – это перегоревший предохранитель, отвечающий за защиту цепи сигнальных ламп. Расположен этот предохранитель на блоке, встроенном слева от рулевой колонки. Выдерживает этот конденсатор ток в 7,5 ампер, о чем и свидетельствует надпись на нем. Расположен он в нижнем ряду четвертым от правого края.

Если после замены этого элемента цепи проблема не была устранена, следует рассмотреть другие вероятные причины поломки.

Следующим пунктом поиска неисправности будет проверка датчика стоп-сигнала. Для этого необходимо проверить, поступает ли напряжение на датчик и выходит ли с него. При этом нужно использовать контрольную лампу.

Если лампа не загорается при подсоединении перед датчиком, то проблема, возможно, в проводах, идущих к датчику. Если до датчика лампа срабатывает, а после уже нет, то проблема заключается именно в этой детали. Также можно просто отсоединить вход и выход датчика и замкнуть «напрямую» с помощью медной проволоки, если после этих манипуляций лампочки в стоп-сигналах загорятся, значит, причина как раз в датчике.

Как снимается монтажный блок — все шаги на одном видео

Слева: Если указатели поворота работают исправно, а сигнал световой аварийной сигнализации не включается, то причиной этого обычно является неисправный выключатель аварийной световой сигнализации. Если несколько раз сильно нажать на выключатель, то чаще всего он начинает работать нормально. Если этого не произошло, то снимите выключатель (2), сжав его фиксирующие выступы и вынув его из паза, проверьте контакты штырькового соединения (1). Справа: При установке включателя стоп-сигнала (2) он должен быть прижат к опоре педали (3), чтобы штифт включателя при отпущенной педали (4) также нажимал на включатель. Для безупречной работы должна быть правильно подсоединена штырьковая колодка (1).

Контроль сигналов торможения следует производить как можно чаще в интересах безопасности.

• Стена гаража за машиной должна давать красный отблеск, когда Вы нажимаете на педаль тормоза.
• При езде проверьте с помощью заднего вида, отражаются ли в рефлекторах фар или на лакировке сзади идущей машины свет Ваших стоп-сигналов.

При нажатии ногой на педаль тормоза пружина во включателе стоп-сигналов (он укреплен в держателе подвески педали тормоза) нажимает на штифт управления. Вместе с тем замыкаются контакты в включателе и электрическая цепь к фонарям стоп-сигнала. Если педаль тормоза отпущена, шейка педали отжимает штифт управления в исходное положение и сигнал торможения гаснет.

Проверка включателя стоп-сигналов

Если не горят оба стоп-сигнала, то проверьте так, как указано ниже, не является ли причиной этого выключатель стоп-сигналов.

Kaк пpoвepить eгo paбoтocпocoбнocть?

1. Oтcoeдинитe пpoвoдa oт нeгo. Пpocтo вытaщитe иx.
2. Пoдключитe к ним тecтep и пocтaвьтe eгo нa peжим: измepить coпpoтивлeниe или пpoзвoнкy.
3. Bключaeтe зaднюю пepeдaчy.
4. Bключaeтe зaжигaниe.
5. И cмoтpитe, кaкoe coпpoтивлeниe пoкaзывaeт тecтep.

Ecли 0 Oм, тo c ним вce в пopядкe. Ecли нeт, тo eгo нaдo мeнять (кcтaти, eгo тoчнo нaдo мeнять, ecли лaмпoчки зaднeгo xoдa гopят дaжe тoгдa, кoгдa зaдняя пepeдaчa нe включeнa). Kaк paз дaльшe вы и yзнaeтe…

( 1 оценка, среднее 5 из 5 )

Неисправность стоп-сигналов совместно с другими указателями

Довольно часто лампа стоп-указателя используется вместе с габаритным освещением автомобиля. В одном баллоне находится две нити накаливания, один конец которых соединен с цоколем, а два других выведены на отдельные контакты. Если не горят стоп-сигналы и габариты, наиболее вероятна потеря контакта в месте их соединения с кузовом («массой») автомобиля или в патроне. Это может случиться из-за обрыва провода или окисления. Оборванный конец соединяют с клеммой пайкой или обжимом. Окислы счищают острым инструментом (ножом или отверткой), после ремонта место соединения целесообразно покрыть краской или солидолом для предотвращения повторного окисления.

Достаточно редко встречается неисправность, когда на машине не горит не только стоп-сигнал, но и остальные указатели. Обычно это наблюдается на машинах «утопленниках», так или иначе побывавших в воде (в результате неосторожного вождения или ДТП). Даже после тщательной просушки влага все равно остается внутри обшивки салона и электронных блоков. Ее наличие и приводит к усиленному окислению токопроводящих поверхностей. В таком автомобиле, устранив неисправность одной системы, нельзя быть уверенным, что она не появится повторно.

Основные аспекты регулировки

Чтобы свет качественно освещал дорогу и не слепил встречных водителей, нужно знать, как отрегулировать фары на ВАЗ 2112. В первую очередь следует подготовить автомобиль. На переднее сиденье помещается груз около 70 кг либо помощник. Следует проверить давление в шинах, вывесить подвеску, то есть создать приблизительно условия, в которых эксплуатируется машина.

Авто нужно установить на горизонтальную плоскость в 5 метрах от вертикальной стены или стенда, с нанесенной для регулировки разметкой. Далее включается свет, и выполняется регулировка фар ВАЗ 2112. Во время регулировки вторая прикрывается не просвечивающимся материалом.

Свет от правильно отрегулированных фар, не будет слепить водителей встречного транспорта.

На что ещё обратить внимание

Очень часто появление таких неисправностей случается по вине задних фонарей, а если точнее, то в местах подключения разъёмов с проводами и патронов для ламп. Проверьте измерительным прибором или контрольной лампой наличие питания на разъёмах заднего фонаря при нажатой педали тормоза или замкнутых между собой проводами на выключателе. Если оно отсутствует, следует тщательным образом проверить состояние жгута с проводами.

Окисление контактов в разъёмах или патронах электрических ламп убирают доступными средствами. Нежелательно для этого использовать наждачную бумагу, даже очень мелкую. Лучше всего для этого подходят спиртосодержащие жидкости, которыми и удаляют появившиеся окисления.

Диагностика ручного тормоза

Как известно, любой ремонт начинается с диагностики. Как работает индикатор ручника, мы разобрались. Теперь следует несколько раз опустить и поднять ручник. Если постоянно горит лампочка ручника, никак не реагируя на данные действия, нужно искать причину такого поведения светодиода в виде восклицательного знака.

Для начала следует проверить уровень жидкости в гидравлической тормозной системе. Сделать это достаточно просто, а при необходимости каждый сможет долить жидкость в расширительный бачок.
